零外围双Buck 2C和2C1A！功率分配So Easy

双Buck+HUSB380B 2C固定分配功率方案

双Buck_65W 2C_降功率方案，采用慧能泰HUSB380B*2。两颗HUSB380B之间，可以通过FC引脚互联，用于识别设备插入检测。该方案支持3米线为设备充电，单独使用时每个C口都是65W；双口同插时，固定降功率，例如45W(C1)+20W(C2)或者30W(C1)+30W(C2)，

下图DEMO展示了在双口同插模式下45W（C1）+20W(C2)的情况。关于USB PD协议部分，HUSB380B外围只有一颗贴片电容，集成了VBUS MOS和采样电阻以及环路RC，能实现零外围设计，PCB Layout更简单。

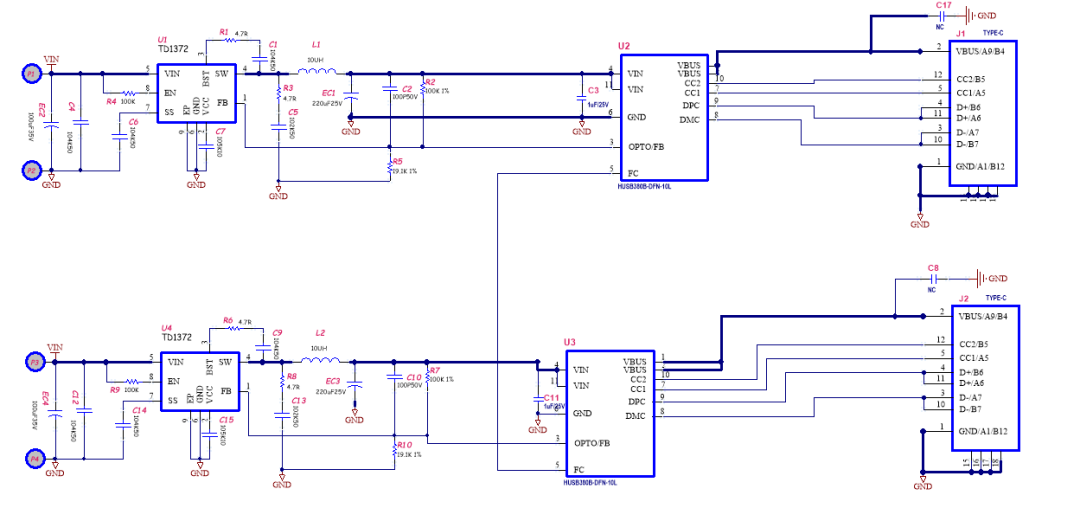

图1: 采用双Buck和HUSB380B实现的2C级联框图

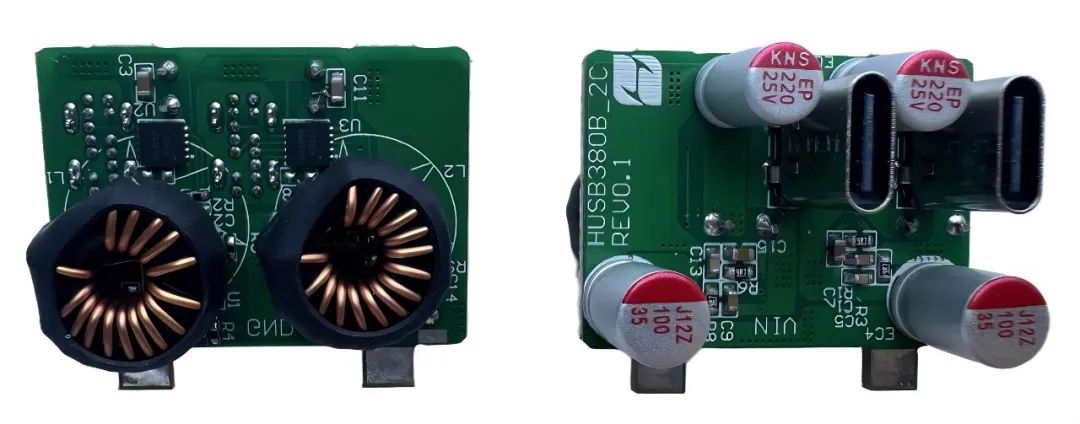

图2: 采用双Buck和HUSB380B实现的2C级联Demo板

方案实测

采用双Buck和HUSB380B实现的2C级联固定分配功率方案，单插任意C口都能实现65W快充，双口同插C1口输出45W，C2口输出20W。

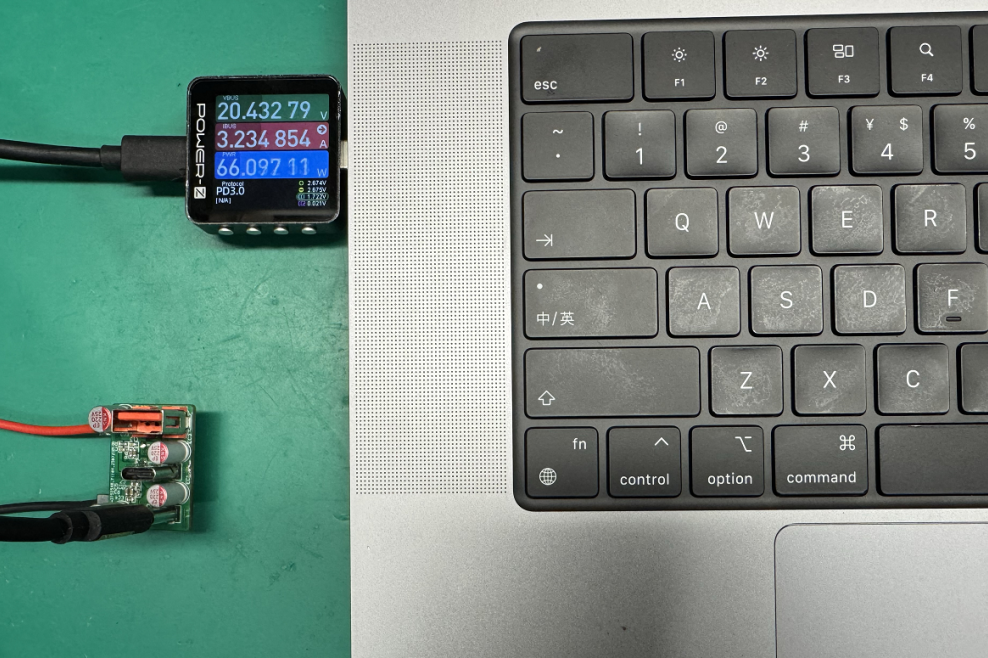

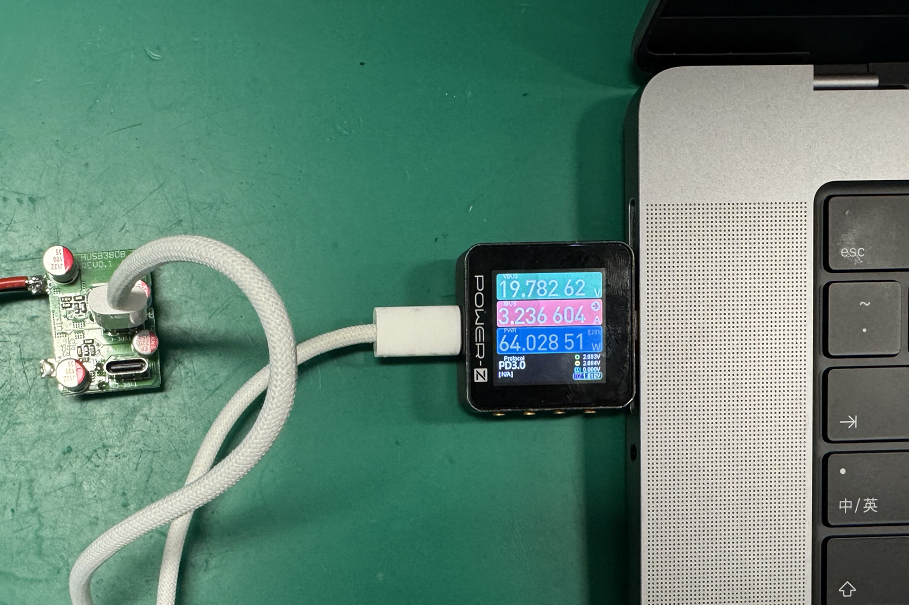

图3: 单插C1口输出65W

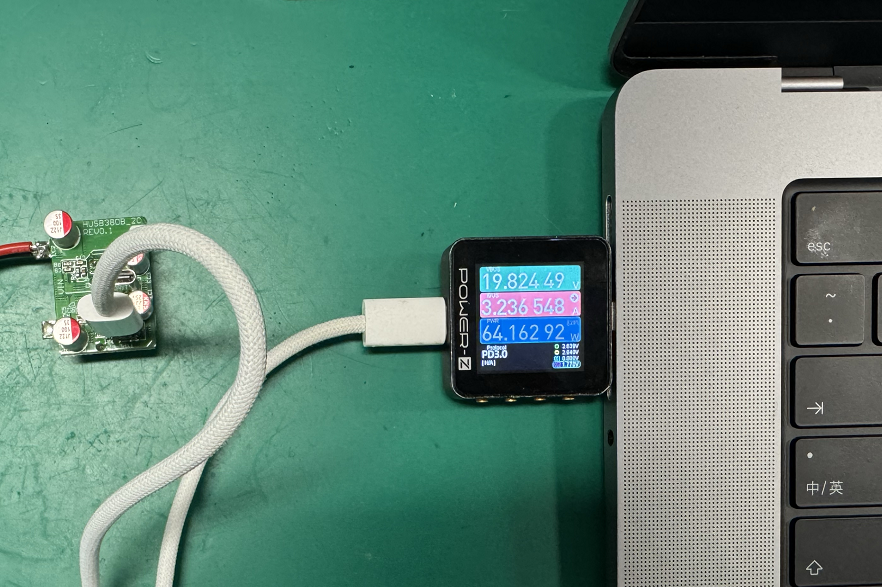

图4: 单插C2口输出65W

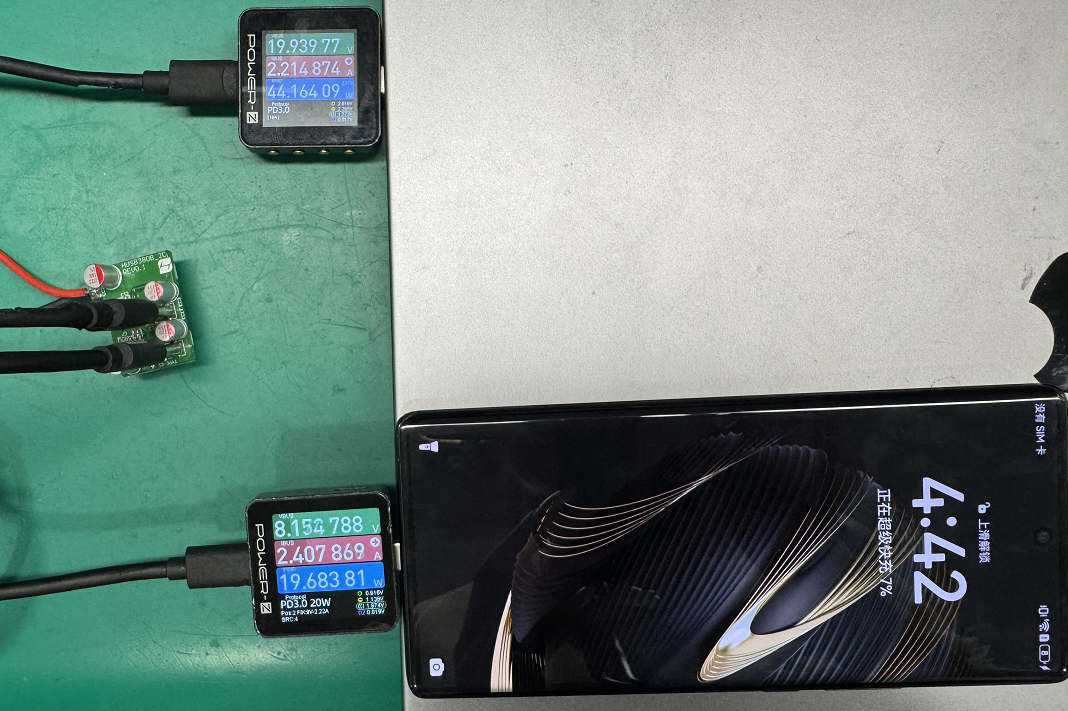

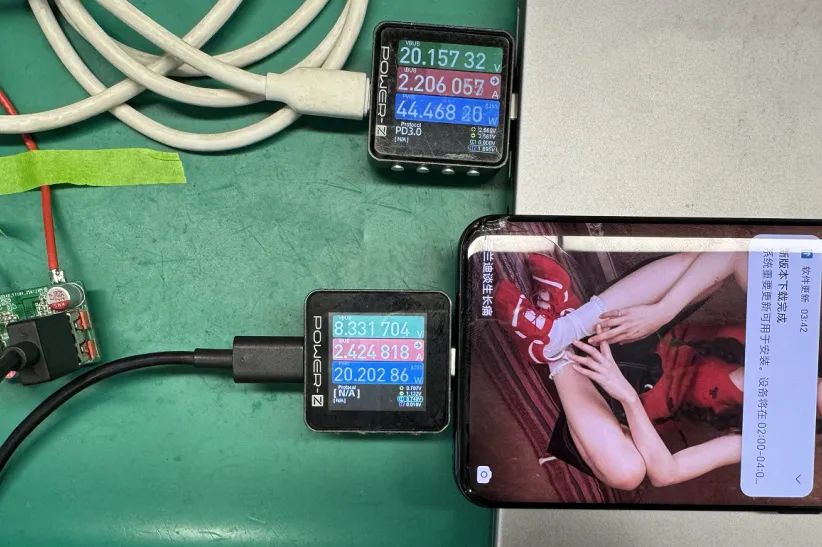

图5：双口同插C1口输出45W，C2口输出20W

双Buck+HUSB380B+HUSB382D 2C1A固定分配功率方案

双Buck_65W 2C1A_降功率方案，采用慧能泰HUSB380B+HUSB382D级联，单独使用时任意C口都可以输出65W，且单插使用每个口都可以进入快充。双口使用时，同插C1+C2或C1+A也都可以实现快充以及固定分配功率（例如：45W+20W）；三口同插时固定分配功率45W（C1）+15W（C2+A）等。该方案两颗芯片FC引脚之间通过一根导线互联即可，设备插入自动检测。外围器件极少，调试极其简单。USB PD协议部分，同样能做到零外围，极大程度缩减PCB板的尺寸。

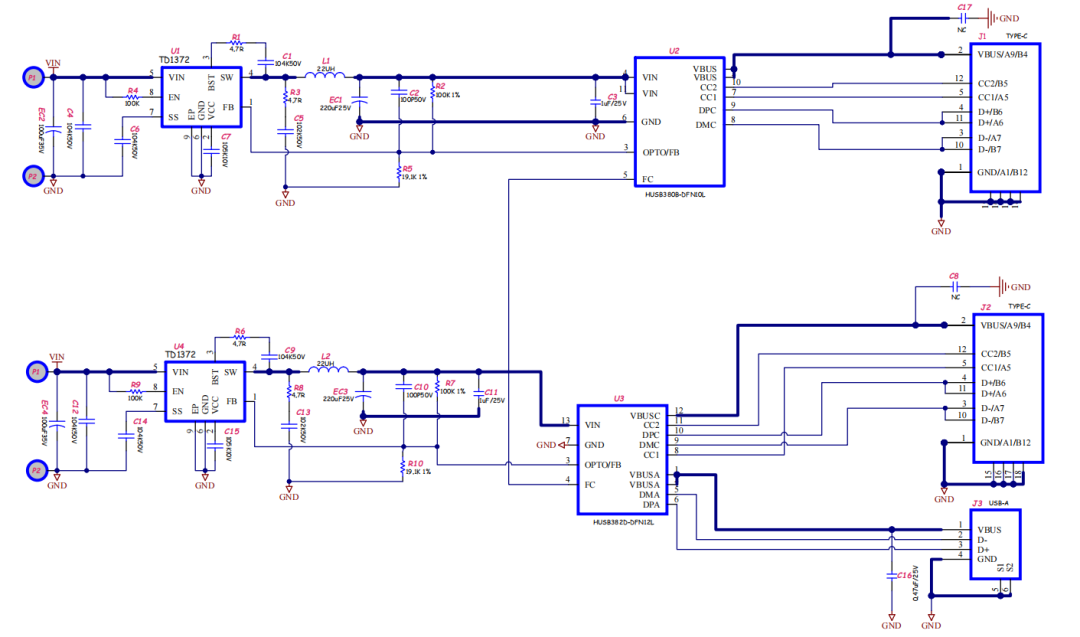

图6: 采用双Buck和HUSB380B+HUSB382D实现的2C1A级联框图

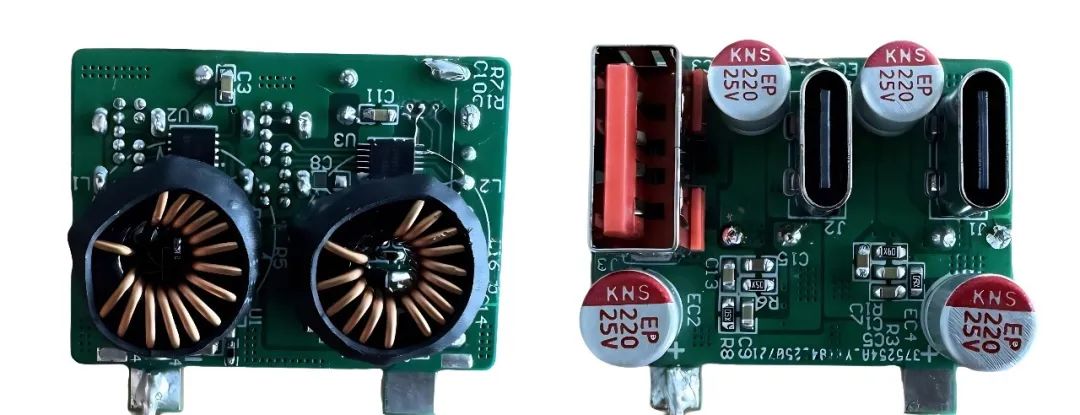

图7: 采用双Buck和HUSB380B+HUSB382D实现的2C1A级联Demo板

方案实测

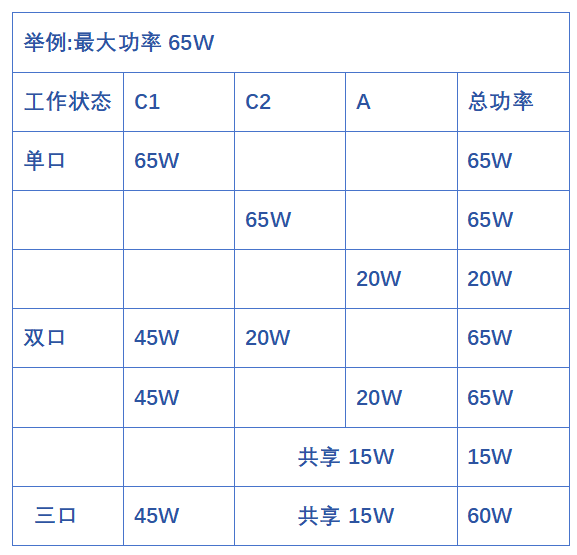

采用双Buck和HUSB380B+HUSB382D实现的2C1A级联固定分配功率方案，单插任意C口都能实现65W快充；双口同插C1口输出45W，C2口输出20W；双口同插C1口输出45W，A口输出20W；三口同插时固定分配功率45W（C1）+15W（C2+A）

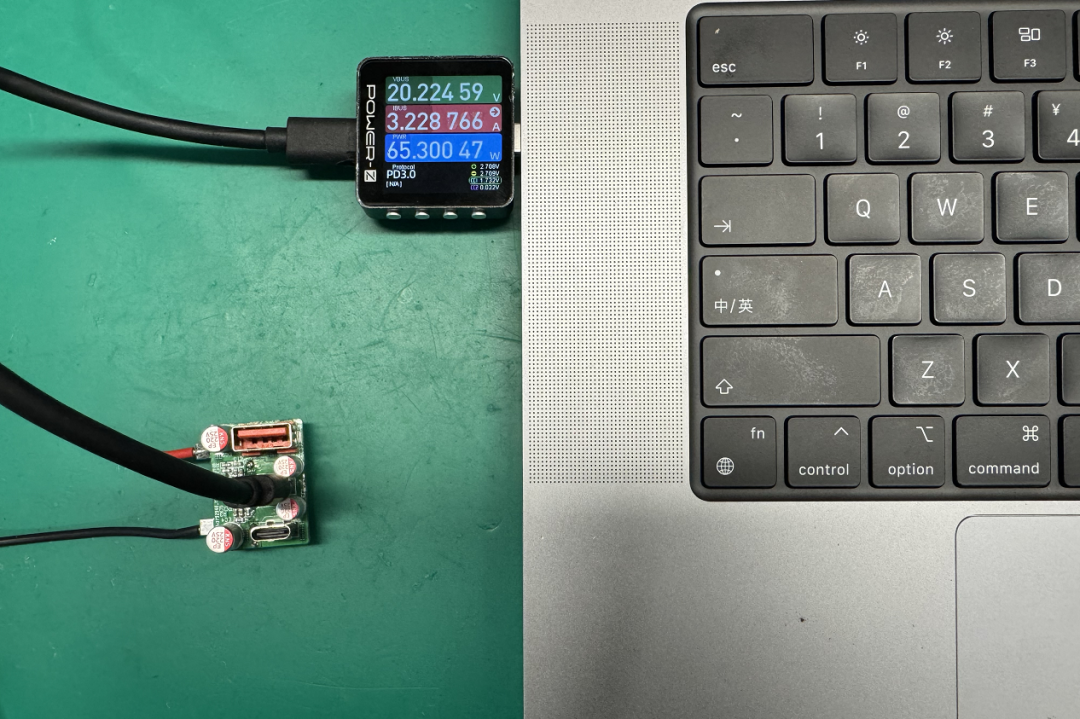

图8: 单插C1口输出65W

图9: 单插C2口输出65W

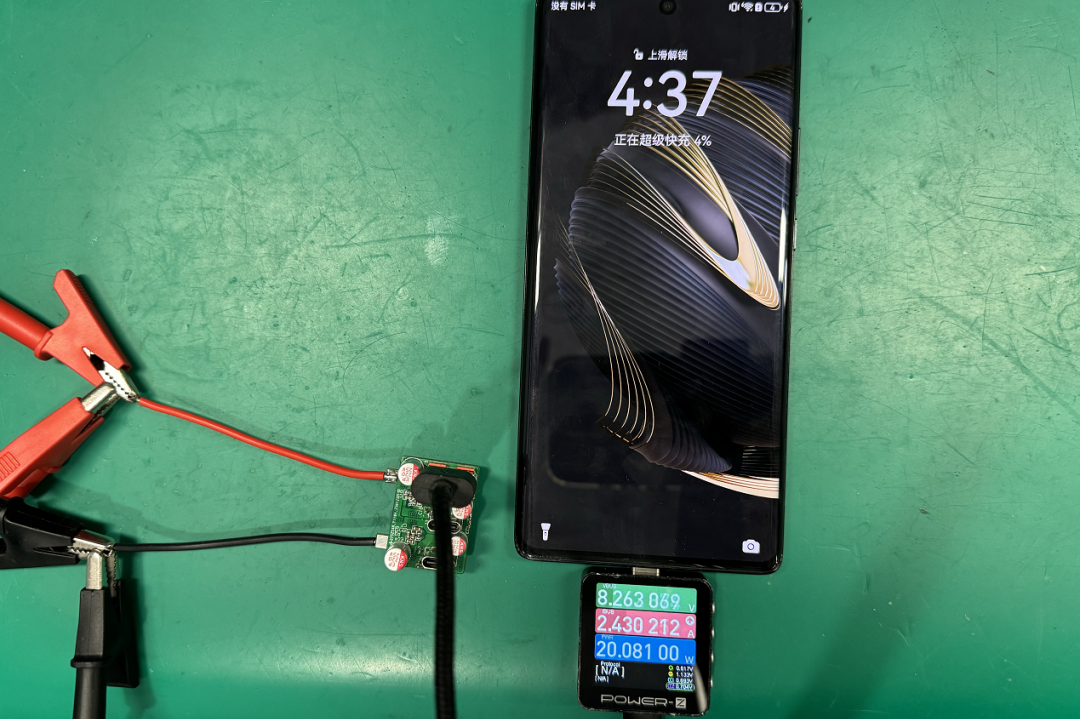

图10: 单插A输出20W

图11: 双口同插C1口输出45W，C2口输出20W

图12: 双口同插C1口输出45W，A口输出20W

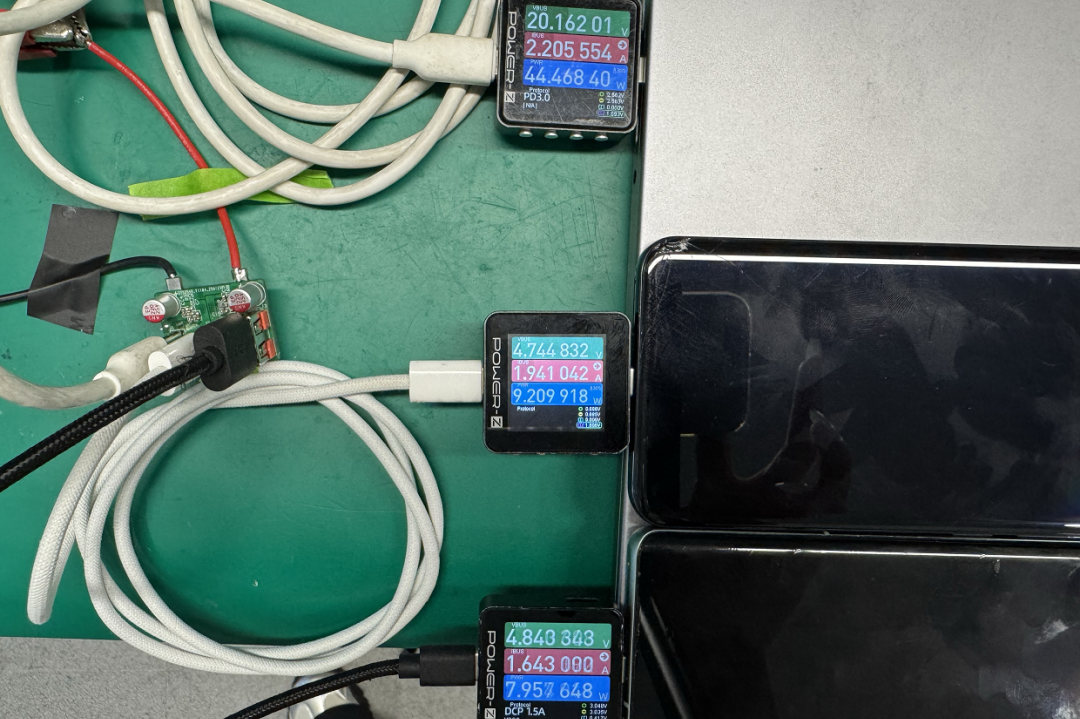

图13:三口同插C1口输出45W，C2和A口共享5V
