[FOC电机控制] 电压频谱图

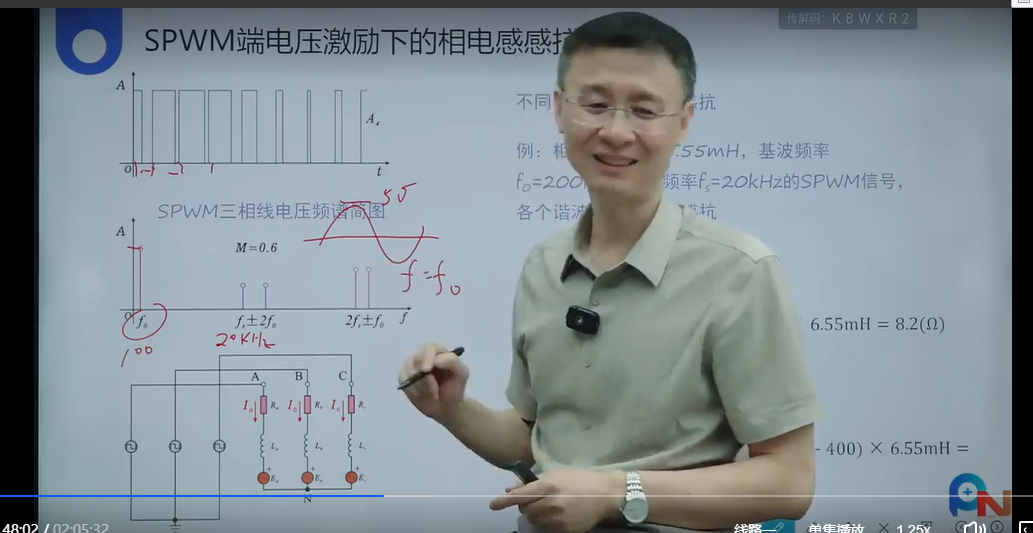

   FOC（场定向控制）三相电压频谱图是分析三相交流电机（如永磁同步电机、感应电机等）在FOC控制下的电压波形频率成分的重要工具。通过频谱图，可以观察到电压波形的频率分布及其对电机性能的影响。

PWM是电压信号，频率高的感抗大，频率低的感抗小。 频率就是周期的导数，周期大频率越小。

高次谐波频率，比基波频率高很多。

1. 基本原理

• 三相电压波形：在FOC控制系统中，电机的三相电压是通过逆变器产生的，通常这些电压是由调制技术（如PWM，脉宽调制）生成的。调制信号用于调整电压的幅值和频率，从而控制电机的转速和转矩。
• 频谱分析：通过对三相电压信号进行快速傅里叶变换（FFT），我们可以得到电压信号的频谱图。频谱图显示了电压波形中各个频率成分的幅度及其相对强度，帮助我们了解电压波形的频率特性。

2. 三相电压的频谱特性

• 基频成分（Fundamental Frequency）：在理想情况下，FOC控制下的三相电压是正弦波，基频是电机旋转的实际频率，通常为电机的同步频率（与电机转速和极对数有关）。在频谱图中，基频对应的频率会有最高的幅度。
• 谐波成分（Harmonics）：由于PWM调制技术的应用，三相电压波形在理论上不再是纯正弦波，而是含有多个谐波成分。常见的谐波是基频的整数倍，通常是低阶谐波（如3次谐波、5次谐波等）。这些谐波会在频谱图中显示为基频的整数倍频率。

• 3次谐波表示基频的3倍频率。
• 5次谐波表示基频的5倍频率。
• 7次谐波表示基频的7倍频率。

• PWM开关频率与谐波：PWM频率（即逆变器开关频率）会决定高频谐波的大小。在频谱图上，PWM频率通常会在较高的频率范围出现，形成明显的高频成分。较高的PWM频率会减小低频谐波，但可能引入更多高频谐波。

3. 主要频谱成分

• 基频（Fundamental frequency）：通常对应电机运行的目标频率，直接影响电机的转速。对于不同的电机类型（如同步电机或感应电机），基频的大小也不同。该成分的幅度通常是频谱图中最大的部分。
• 低阶谐波（Low-order harmonics）：这些谐波是基频的整数倍，常见的包括3次、5次、7次等谐波。它们通常是由PWM调制的非理想效应引起的，尤其是当PWM频率较低时，这些谐波的幅度较大。低阶谐波会影响电机的效率和产生额外的损耗。
• 高阶谐波（High-order harmonics）：这些谐波的频率是基频的高倍数，通常出现在较高的频率范围。高阶谐波通常由高频PWM开关引起。虽然它们对电机的运行影响较小，但它们会导致开关损失增大，并可能对电机的温升产生不利影响。
• 载波频率（Carrier frequency）：对于基于PWM的控制策略，载波频率通常出现在较高的频率范围，接近于PWM开关频率。载波频率可能会在频谱图中显示为一个集中且固定的频率成分。

4. 电压波形的质量

• 理想正弦波 vs. 非理想波形：理想的电机驱动波形应该是正弦波，但由于PWM调制，波形会出现锯齿或阶梯形状，从而产生谐波。在频谱图中，理想正弦波会呈现单一的基频成分，而非理想波形则会呈现出基频及其倍数的多个成分。
• 频谱图中的电压峰值：频谱图中各个谐波的幅度可以显示电压峰值的位置。高频谐波可能会对系统中的电气设备（如电源、逆变器等）造成压力。

5. 影响频谱的因素

• PWM调制策略：不同的PWM调制方法（如正弦波PWM、空间矢量PWM等）会影响电压波形及其频谱。空间矢量调制（SVPWM）通常能产生更平滑的电压波形，并减少低阶谐波。
• 调制深度（Modulation Depth）：调制深度决定了PWM信号的占空比，进而影响电压波形的形状和频谱。调制深度较大时，波形趋近于理想的正弦波，谐波成分减少。
• 电机负载：电机的负载也会影响电压波形。当负载变化时，电流和电压的波形会发生畸变，从而影响频谱，增加谐波成分。

6. 谐波的影响

• 谐波对电机的影响：较强的低阶谐波会导致电机产生额外的热损失，降低电机效率，并增加电机的振动和噪音。高频谐波可能对电机的电磁干扰产生影响，甚至影响到逆变器和驱动器的工作稳定性。
• 谐波对系统的影响：谐波不仅会影响电机的运行，还会影响整个系统的电力质量，可能导致逆变器过热、电源失真等问题。

总结：

FOC三相电压频谱图能够揭示电机驱动系统中的电压波形及其频率成分。通过分析频谱图，我们可以识别出电压波形中的基频成分、低阶谐波和高阶谐波，进而优化控制策略（如选择合适的PWM频率和调制方式），以减少谐波对电机的负面影响，提高系统效率和稳定性。
