【Canvas与旗帜】圆角蓝底大黄白星十一红白带旗

news 2025/8/10 10:02:32

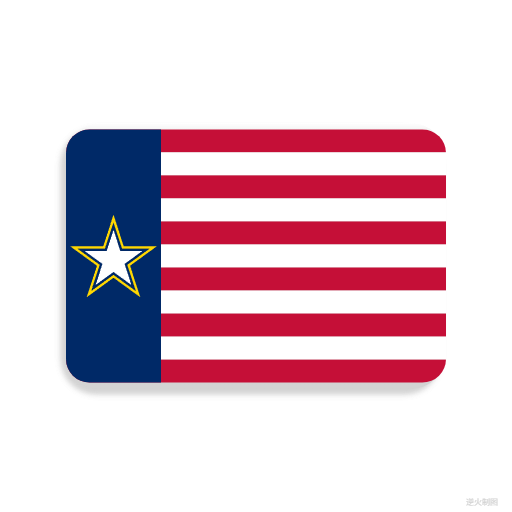

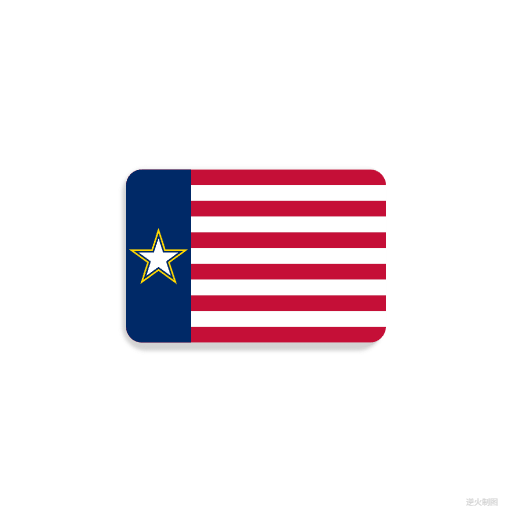

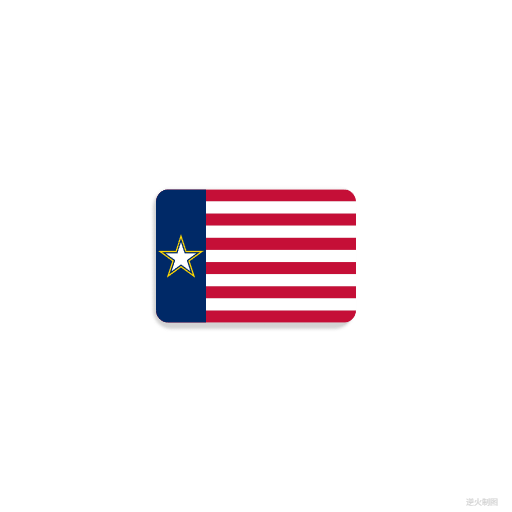

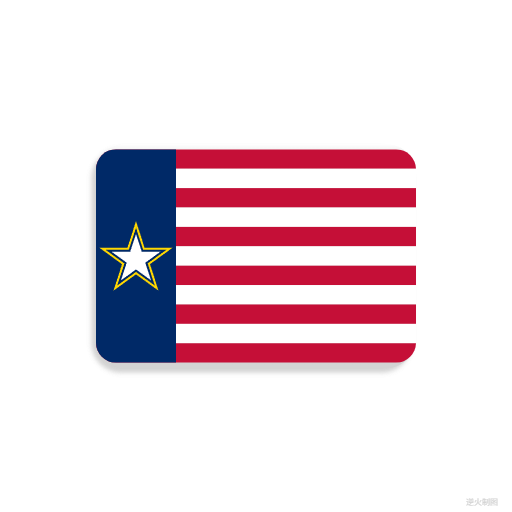

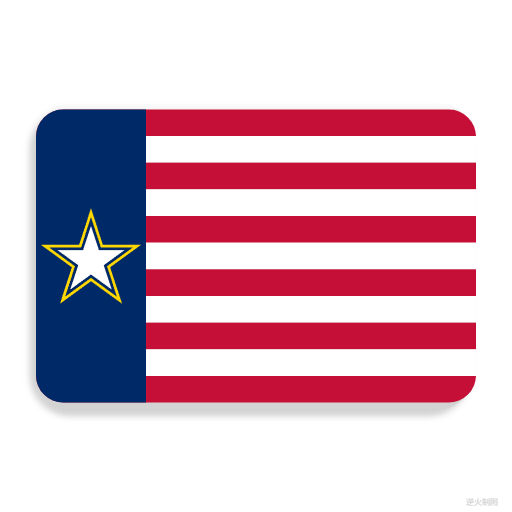

【成图】

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head><title>蓝底大黄白星十一红白带旗 Draf1</title><style type="text/css">.centerlize{margin:0 auto;width:1200px;}</style></head><body onload="init();"><div class="centerlize"><canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.</canvas></div></body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/// canvas的绘图环境
var ctx;// 高宽
const WIDTH=512;
const HEIGHT=512;// 舞台对象
var stage;//-------------------------------
// 初始化
//-------------------------------
function init(){// 获得canvas对象var canvas=document.getElementById('myCanvas');  canvas.width=WIDTH;canvas.height=HEIGHT;// 初始化canvas的绘图环境ctx=canvas.getContext('2d');  ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移// 准备stage=new Stage();    stage.init();// 开幕animate();
}// 播放动画
function animate(){    stage.update();    stage.paintBg(ctx);stage.paintFg(ctx);     // 循环if(true){//sleep(100);window.requestAnimationFrame(animate);   }
}// 舞台类
function Stage(){// 初始化this.init=function(){}// 更新this.update=function(){    }// 画背景this.paintBg=function(ctx){ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏    }// 画前景this.paintFg=function(ctx){// 底色//ctx.save();//ctx.fillStyle = "rgb(9,41,178)";//ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);//ctx.restore();const R=220;//基准尺寸// 第一圈ctx.save();ctx.shadowOffsetX=-R/210*6; // 阴影ctx.shadowOffsetY=R/210*6; ctx.shadowColor="lightgrey";ctx.shadowBlur=R/210*6;var r=R*1.00;var w=2*r;// 高宽var h=w/3*2.1;var gnt=ctx.createLinearGradient(0,-h/2,0,h/2);gnt.addColorStop(0,"white");gnt.addColorStop(0.1,"lightgrey");gnt.addColorStop(0.5,"lightgrey");gnt.addColorStop(0.9,"lightgrey");gnt.addColorStop(1,"lightgrey");ctx.fillStyle=gnt;drawRoundRect(ctx,0,0,w,h,R/6+0.02*R);// 淡灰外框ctx.fill();ctx.restore();// 第二圈ctx.save();var r=R*1.00;var w=2*r;// 高宽var h=w/3*2;drawRoundRect(ctx,0,0,w,h,R/8);// 限制范围ctx.clip();// 绘制十一横条var flagCenter=createPt(0,0);// 旗帜中心fillHorizontalZebraRect(ctx,flagCenter.x,flagCenter.y,w,h,11,"rgb(197,15,55)","white");// 左侧蓝色块var blueBlockCenter=createPt(-w/8*3,0);// 蓝色块中心ctx.fillStyle="rgb(0,41,103)";drawRect(ctx,blueBlockCenter.x,blueBlockCenter.y,w/4,h);ctx.fill();var starCenter=createPt(blueBlockCenter.x,w*0.12*(1-Math.cos(Math.PI/5))/2);// 星星中心ctx.fillStyle="gold";// 金边draw5Star(ctx,starCenter.x,starCenter.y,w*0.12);ctx.fill();ctx.fillStyle="rgb(0,41,103)";// 蓝边draw5Star(ctx,starCenter.x,starCenter.y,w*0.10);ctx.fill();ctx.fillStyle="white";// 白星draw5Star(ctx,starCenter.x,starCenter.y,w*0.08);ctx.fill();ctx.restore();writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权}
}/*--------------------------------------------------
函数:绘制标准正五角星轮廓,可描边，可填充
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);var arr=[0,0,0,0,0,0,0,0,0,0];// 顶五点for(var i=0;i<5;i++){var theta=i*Math.PI/5*2-Math.PI/10;var x1=R*Math.cos(theta)+x;var y1=R*Math.sin(theta)+y;arr[i*2]=createPt(x1,y1);}// 内五点for(var i=0;i<5;i++){var theta=i*Math.PI/5*2+Math.PI/10;var x1=r*Math.cos(theta)+x;var y1=r*Math.sin(theta)+y;arr[i*2+1]=createPt(x1,y1);}ctx.beginPath();for(var i=0;i<arr.length;i++){ctx.lineTo(arr[i].x,arr[i].y);}ctx.closePath();
}/*----------------------------------------------------------
函数:用于以横向间隔色条带的方式填充矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
count:条带数
color1:偶数色（从0开始)
color2:奇数色
----------------------------------------------------------*/
function fillHorizontalZebraRect(ctx,x,y,width,height,count,color1,color2){ctx.save();for(var i=0;i<count;i++){ctx.fillStyle=(i % 2==0)?color1:color2;ctx.fillRect(x-width/2, y-height/2+height/count*i, width, height/count);         }ctx.restore();
}/*----------------------------------------------------------
函数:用于绘制圆角矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
radius:圆角半径
----------------------------------------------------------*/
function drawRoundRect(ctx,x,y,width,height,radius){ctx.beginPath();ctx.moveTo(x-width/2+radius,y-height/2);ctx.lineTo(x+width/2-radius,y-height/2);ctx.arcTo(x+width/2,y-height/2,x+width/2,y-height/2+radius,radius);ctx.lineTo(x+width/2,y-height/2+radius);ctx.lineTo(x+width/2,y+height/2-radius);ctx.arcTo(x+width/2,y+height/2,x+width/2-radius,y+height/2,radius);ctx.lineTo(x+width/2-radius,y+height/2);ctx.lineTo(x-width/2+radius,y+height/2);ctx.arcTo(x-width/2,y+height/2,x-width/2,y+height/2-radius,radius);ctx.lineTo(x-width/2,y+height/2-radius);ctx.lineTo(x-width/2,y-height/2+radius);ctx.arcTo(x-width/2,y-height/2,x-width/2+radius,y-height/2,radius);ctx.closePath();
}/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){ctx.beginPath();ctx.moveTo(x-width/2,y-height/2);ctx.lineTo(x+width/2,y-height/2);ctx.lineTo(x+width/2,y+height/2);ctx.lineTo(x-width/2,y+height/2);ctx.closePath();
}/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){ctx.fillStyle=style;ctx.beginPath();ctx.arc(x,y,r,0,Math.PI*2,false);ctx.closePath();ctx.fill();
}/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){var retval={};retval.x=baseX+radius*Math.cos(theta);retval.y=baseY+radius*Math.sin(theta);return retval;
}/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){var retval={};retval.x=x;retval.y=y;return retval;
}/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {const date = Date.now();let currDate = null;while (currDate - date < milliSeconds) {currDate = Date.now();}
}/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){ctx.save();ctx.textBaseline="bottom";ctx.textAlign="center";ctx.font = font;ctx.fillStyle=color;ctx.fillText(text,x,y);ctx.restore();
}/*-------------------------------------------------------------
