Lattice Radiant 下载ROM以及逻辑分析仪调试

摘要：主要是在学习lattice过程中的记录。radiant下载rom以及逻辑分析仪调试。

一、下载ROM

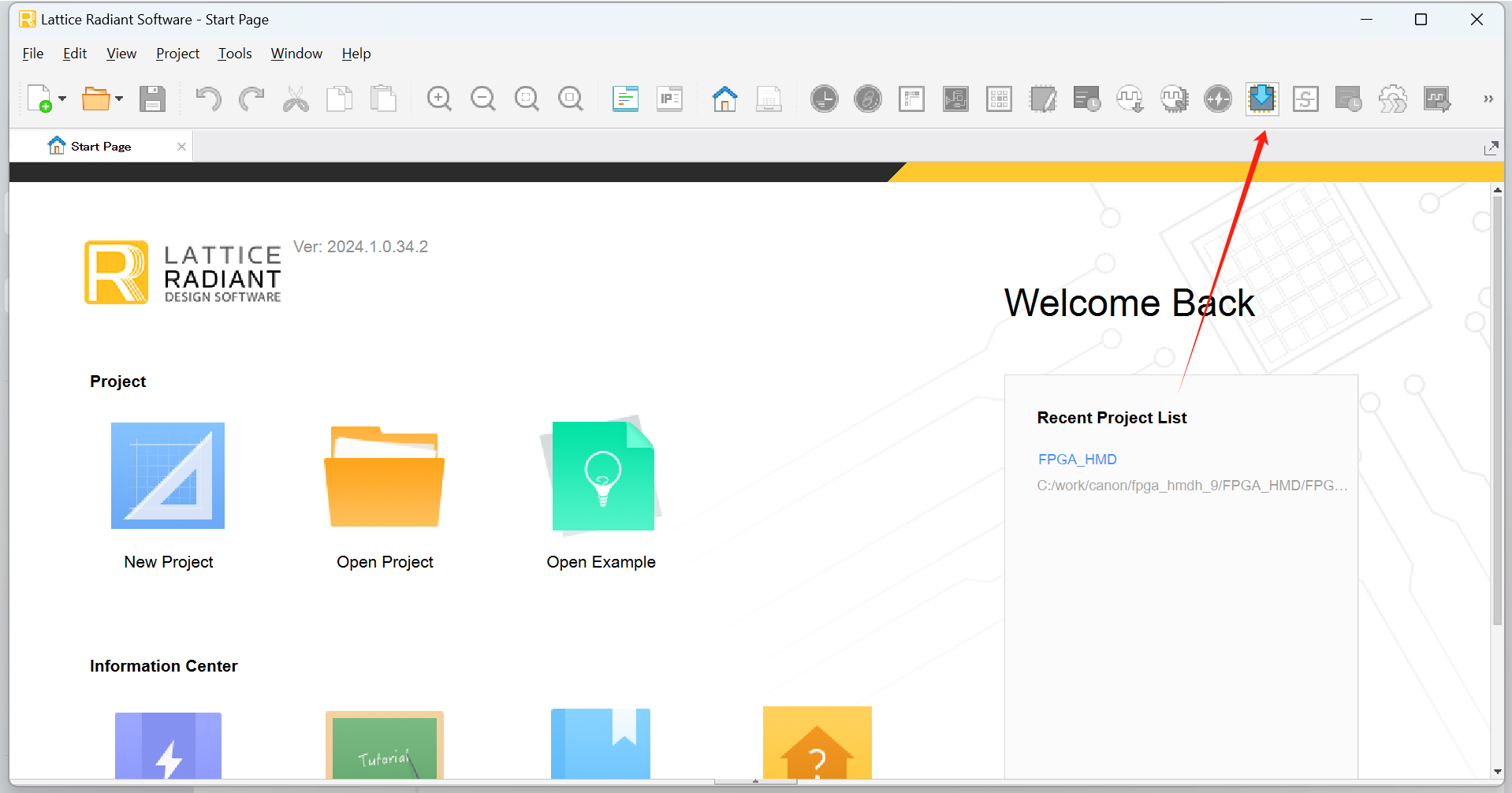

点击软件的programming功能

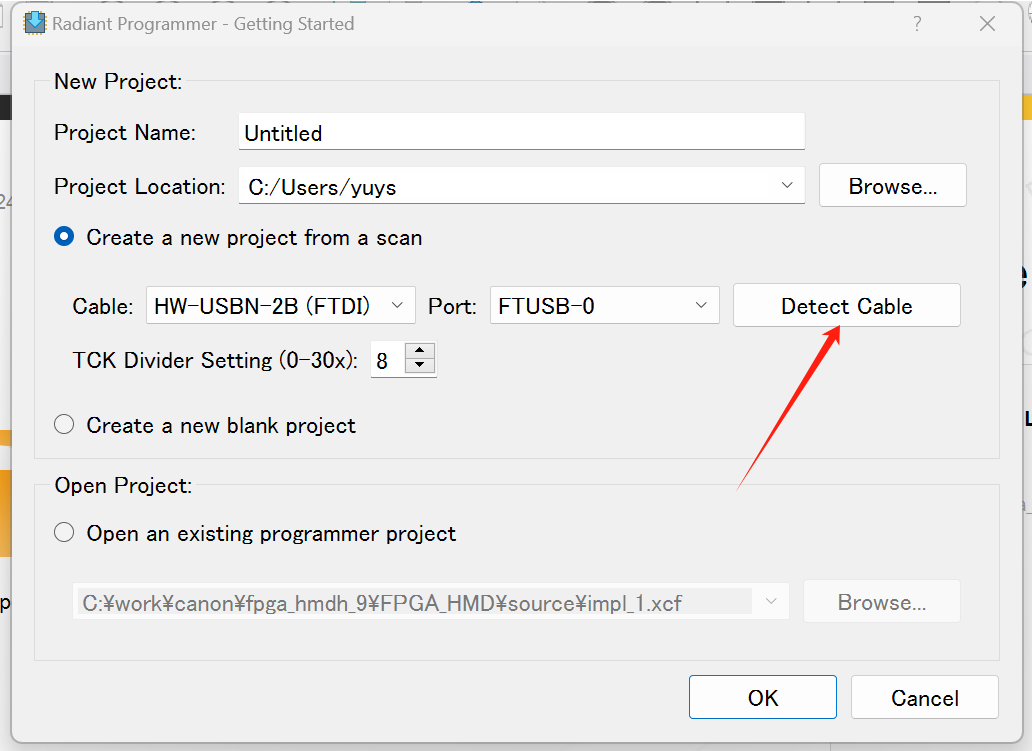

Detect Cable + OK

反正先进下一个界面。detect之后会看到属于lattice的cable的，看不到的话检查一下USB那边是不是出bug了，没连好。插拔一下。

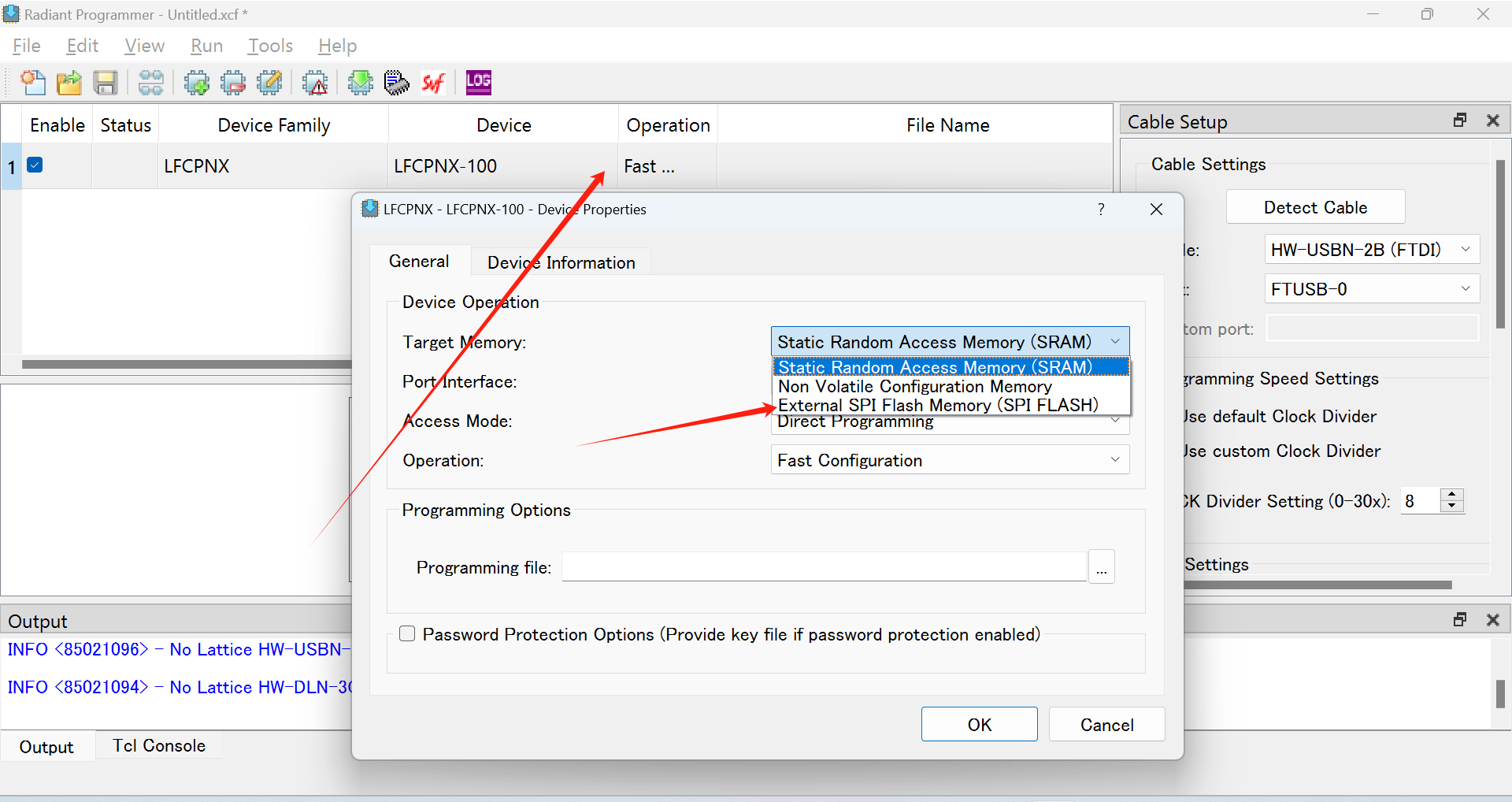

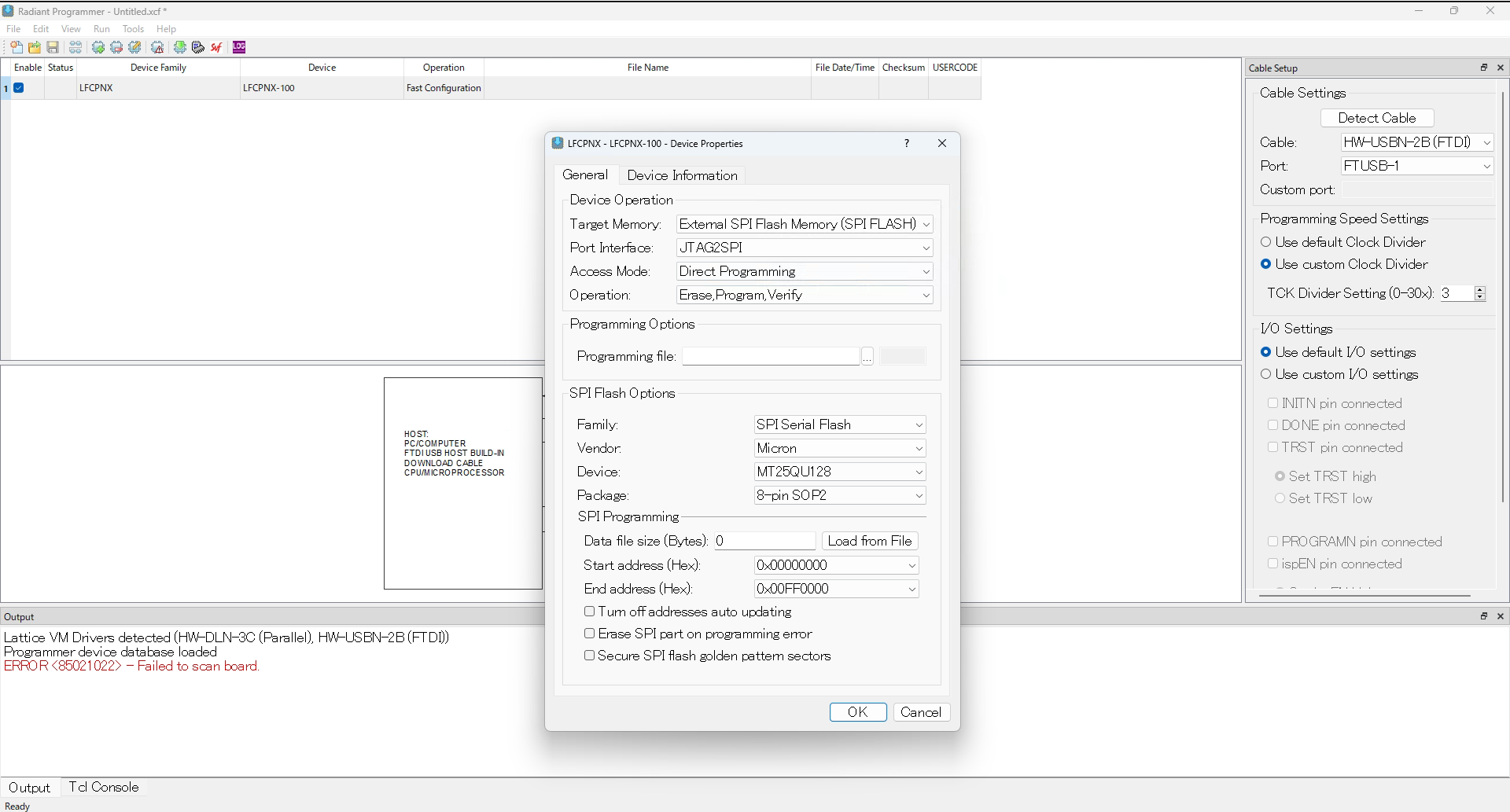

芯片选对，cable选对，下一步要去看Operation类型。

我这边是要用到flash。flash有自己的型号，自己不知道的问人。

保证芯片和下载口是对的（detect后，会显示lattice的，下载口看不出来也没关系），因为如果是对的，下载器的蓝灯会亮。

但是错的话，会下载不成功的。

二、逻辑分析仪添加与使用

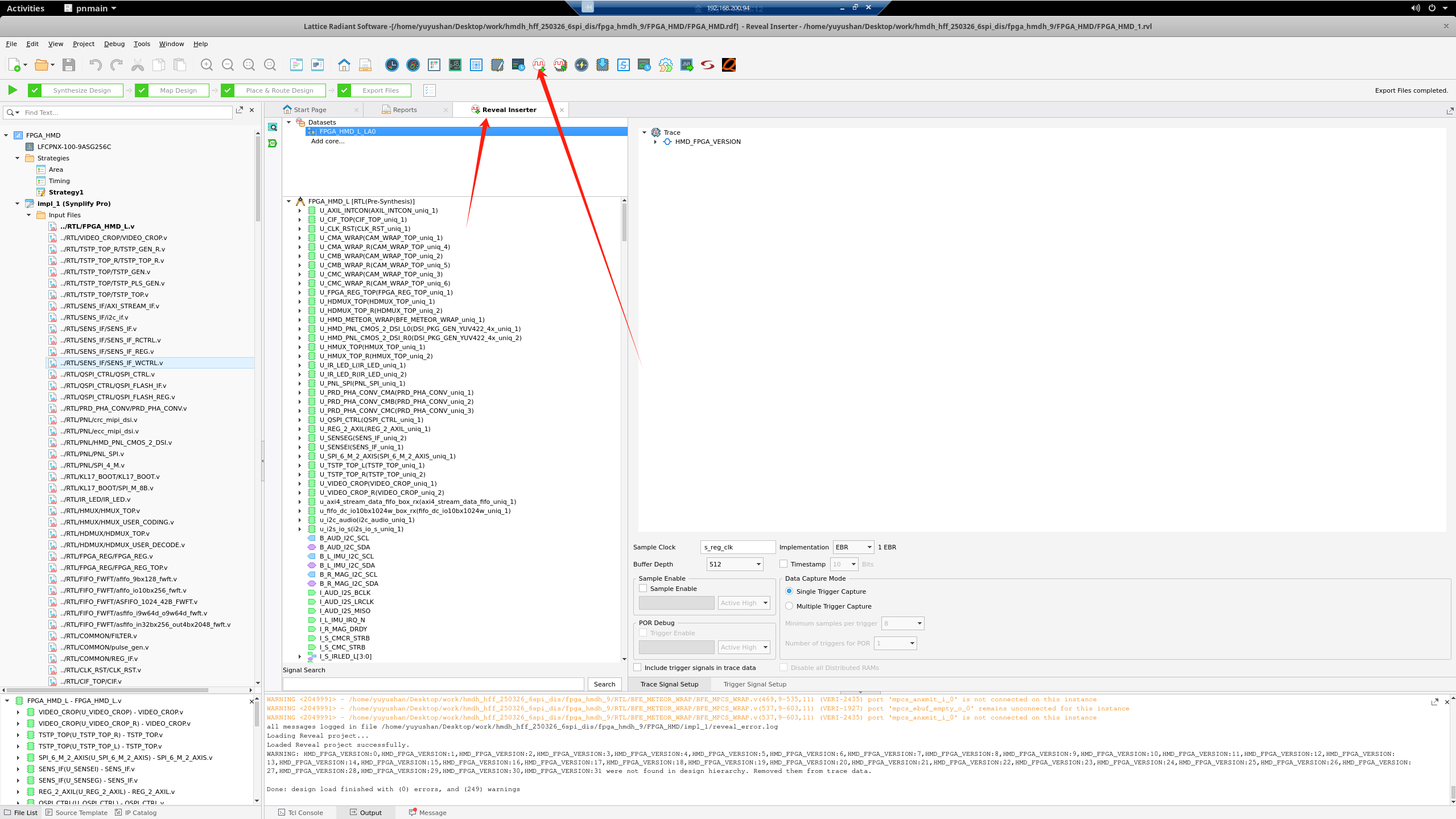

首先要在跑版本的时候打开Reveal Inserter，类似于xilinx mark debug的用法（不是ILA）。

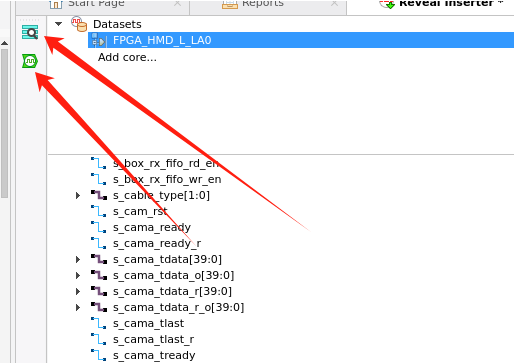

说明一下，这里可以添加多个逻辑分析仪

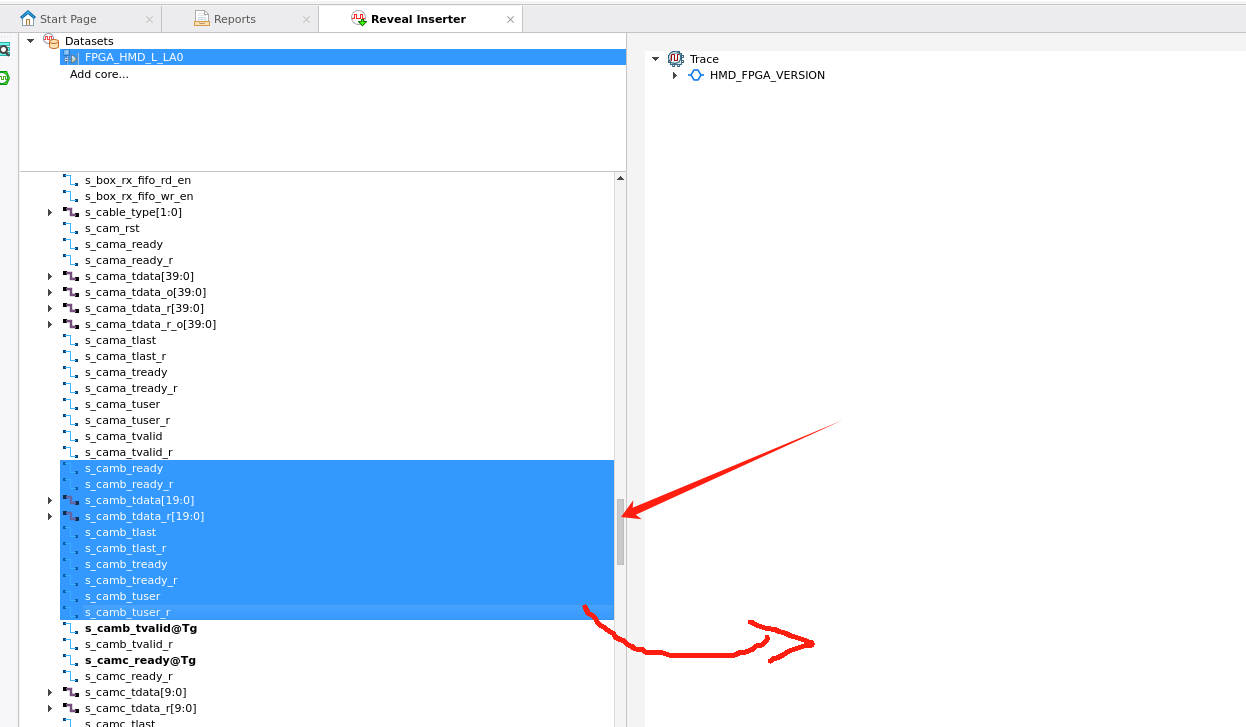

然后在想要的module下选择想要观测的signals，拖到Trace那个窗口

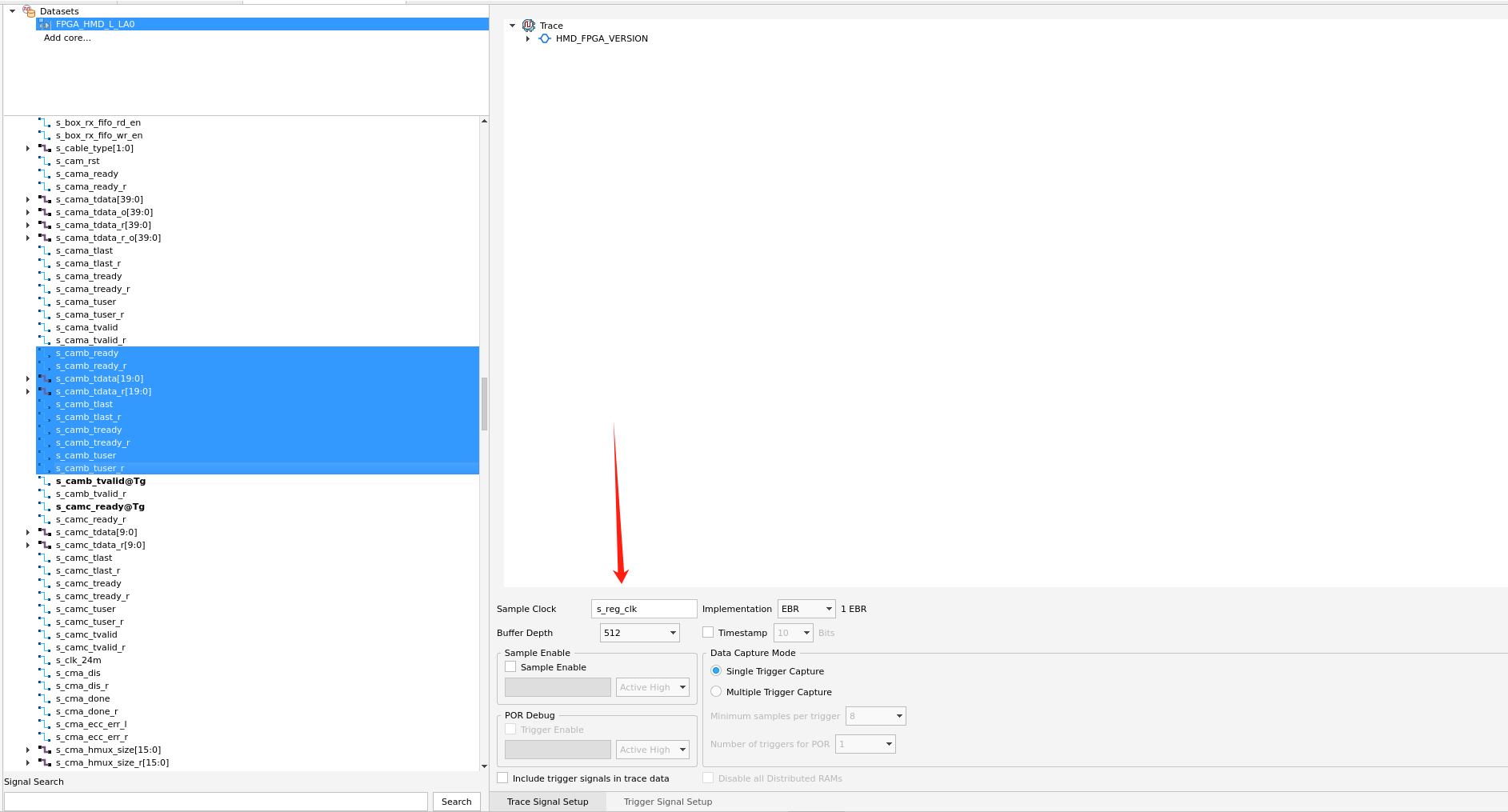

与此同时也要设置时钟（还有其他的基础设置，都在一块儿）

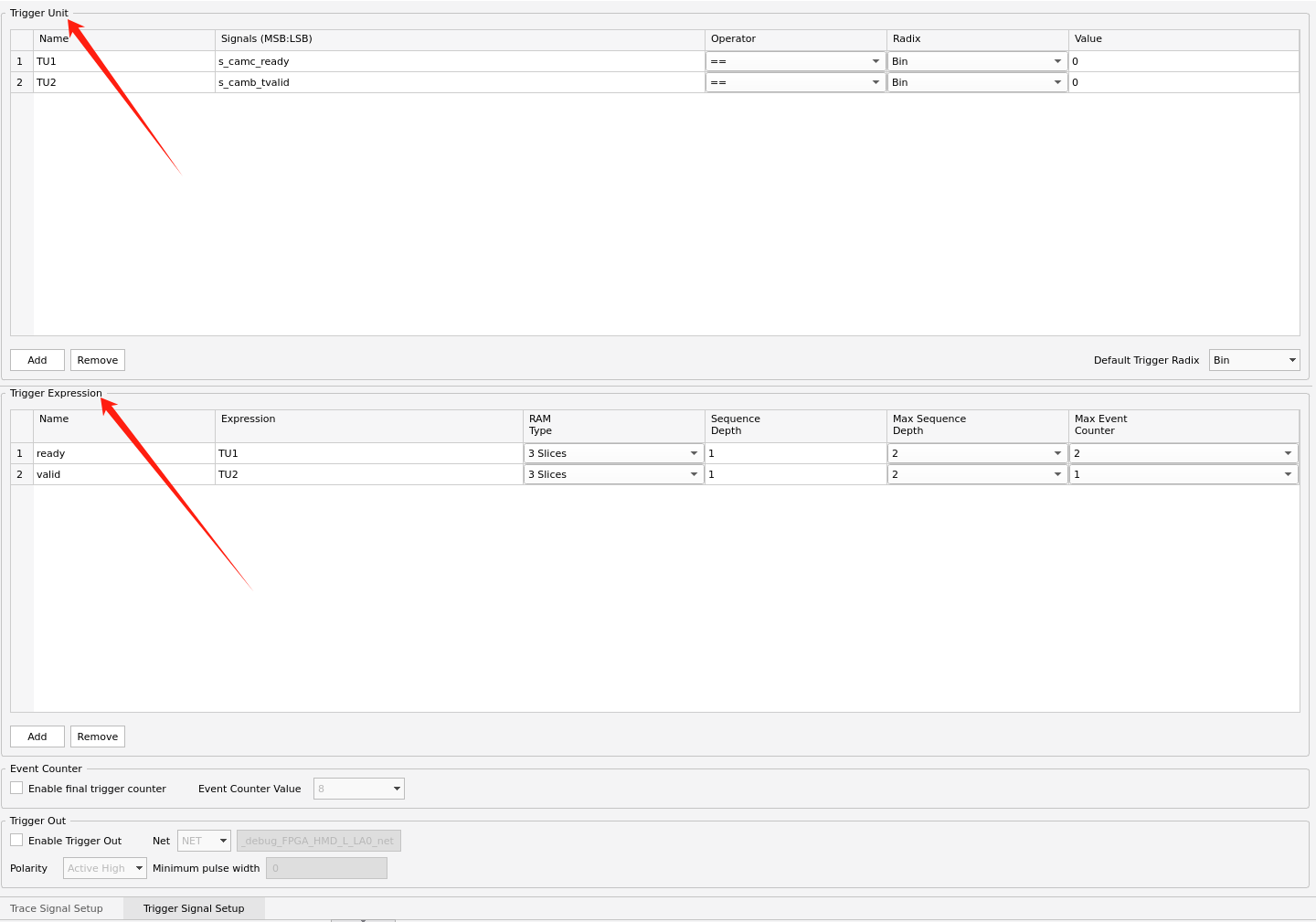

然后需要设置触发条件：

Trigger unit我理解为需要设置或者说参与触发的信号。

Trigger Expression基本都是自动的，

需要注意Expression那一列要选定Unit中的name才可以（多自己理解一下）

都设置好了之后，需要检查，然后插入。（有报错就解决报错，不难）

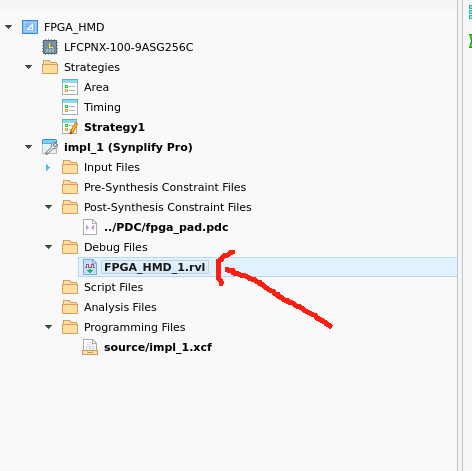

然后debug中才会有文件加入，代表ILA加入成功

改完要跑版本

关于逻辑分析仪的添加：

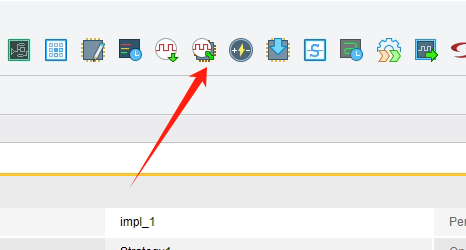

上板子调试的话，要保证有一个基本的“hello word”工程，然后点击Reveal Analyzer

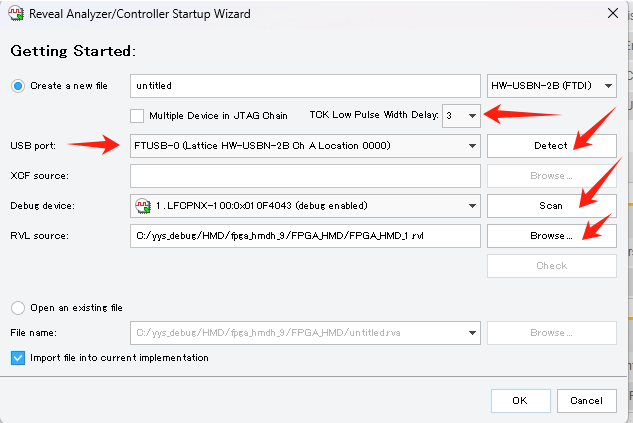

然后添加相关信息：

usb看看是不是lattice

scan可以自动扫描出来，如果板子里面有bit的话
rvl如果可以手动添加的（如果是原工程的话路径会帮你自动选择）

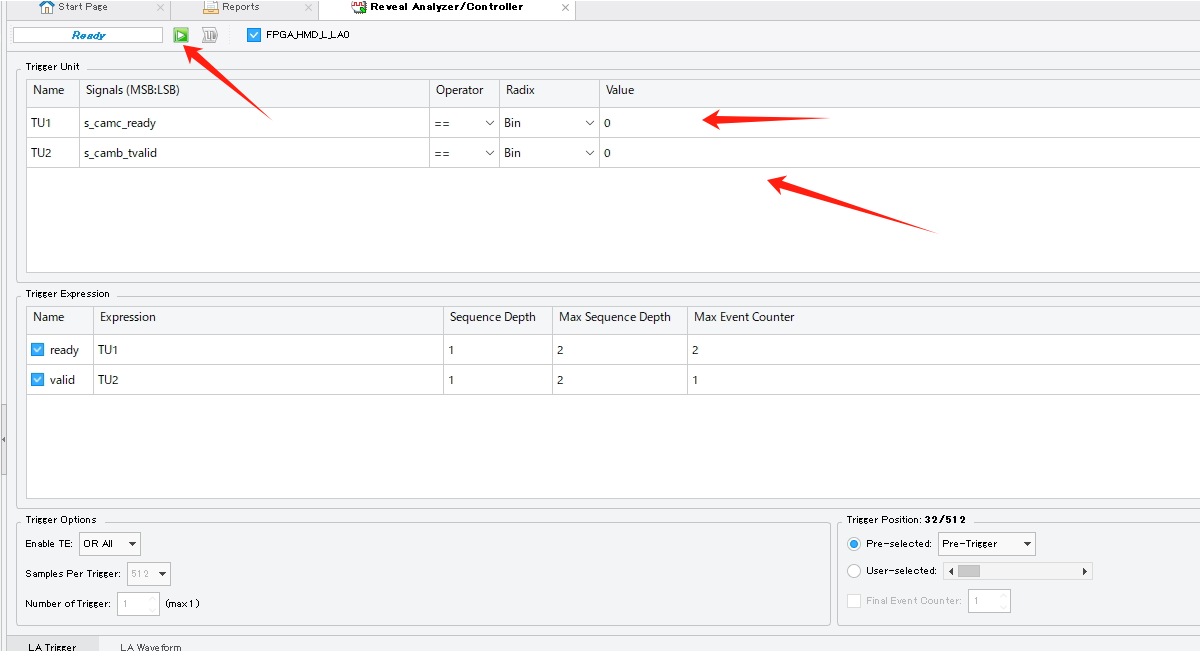

然后进入的界面就类似于XILINX ILA了，设置触发信号，然后点击run：

最后就能够看到波形了
