FreeRTOS---基础知识5

news 2025/8/9 8:47:17

引入信号量

信号量是 FreeRTOS 中用于 任务同步 和 资源管理 的核心机制，通过计数器控制多任务对共享资源或事件的访问。以下是其核心概念、类型及使用方法的全面解析：

1 信号量的本质

计数器：信号量本质是一个非负整数（≥0），表示可用资源的数量或事件的发生次数。
线程安全操作：提供 give（释放）和 take（获取）两种原子操作，确保多任务环境下的数据安全。

2 信号量的类型

FreeRTOS 支持三种信号量，适用于不同场景：

类型	特点	典型应用场景
二进制信号量	计数器仅 0 或 1，类似互斥锁（但无优先级继承）。	任务同步、事件通知（如中断触发任务）。
计数信号量	计数器 ≥0，可表示多个资源实例。	管理有限资源池（如内存块、外设实例）。
互斥量（Mutex）	特殊二进制信号量，支持优先级继承和递归获取，解决优先级反转问题。	保护共享资源（如全局变量、硬件外设）。

3 信号量的核心操作

操作	函数	行为
获取（Take）	`xSemaphoreTake()`	信号量计数器减 1，若计数器为 0 则任务阻塞（可选超时）。
释放（Give）	`xSemaphoreGive()`	信号量计数器加 1，唤醒阻塞的任务（若有）。
中断中释放	`xSemaphoreGiveFromISR()`	在中断上下文安全释放信号量，可触发任务切换。

3.1 信号量的获取（Take）过程

(1) 函数原型

BaseType_t xSemaphoreTake(SemaphoreHandle_t xSemaphore, // 信号量句柄TickType_t xTicksToWait       // 阻塞超时（portMAX_DELAY 表示永久等待）
);

返回值：
- pdPASS：成功获取信号量。
- errQUEUE_EMPTY：超时或信号量不可用。

(2) 流程步骤

检查计数器：
- 若信号量计数器 uxMessagesWaiting > 0：
  - 计数器减 1（uxMessagesWaiting--）。
  - 立即返回 pdPASS。
- 若计数器为 0：
  - 非阻塞模式（不等待状态）（xTicksToWait == 0）：直接返回 errQUEUE_EMPTY。
  - 阻塞模式（等待状态）（xTicksToWait > 0）：
    1. 任务挂起到信号量的 阻塞列表（xTasksWaitingToReceive）。
    2. 记录唤醒时间（xTickCount + xTicksToWait）。
    3. 触发任务调度（切换至其他就绪任务）。

3.2 信号量的释放（Give）过程

(1) 函数原型

BaseType_t xSemaphoreGive(SemaphoreHandle_t xSemaphore // 信号量句柄
);

返回值：
- pdPASS：成功释放信号量。
- errQUEUE_FULL：计数信号量已达最大值（不会阻塞）。

(2) 流程步骤

检查计数器：
- 若计数器 < uxMaxCount（计数信号量）或为 0（二进制信号量）：
  - 计数器加 1（uxMessagesWaiting++）。
  - 检查 阻塞列表（xTasksWaitingToReceive），唤醒优先级最高的任务（若有）。
- 若计数器已满（仅计数信号量）：返回 errQUEUE_FULL。

4. 信号量 vs. 队列

特性	信号量	队列
数据传递	仅传递事件/资源状态（无数据）。	可传递实际数据（如结构体、字符串）。
阻塞行为	基于计数器阻塞/唤醒。	基于数据空/满阻塞。
适用场景	同步、资源管理。	任务间数据传输。

5. 互斥量与信号量的异同点

互斥量和信号量是 FreeRTOS 中两种常用的同步机制，它们既有相似之处，也有关键区别。以下是它们的核心关系、差异及适用场景的全面解析：

5.1 本质联系

共同点：
两者均基于 计数器 和 阻塞队列 实现，用于任务间同步或资源管理。
底层实现：
在 FreeRTOS 中，互斥量是信号量的特例（互斥量 = 特殊的二进制信号量 + 优先级继承）。

5.2 核心区别

特性	互斥量（Mutex）	信号量（Semaphore）
计数器范围	0 或 1（二进制）	≥0（二进制或计数）
所有权机制	✅ 必须由获取者释放	❌ 任意任务/中断可释放
优先级继承	✅ 支持（避免优先级反转）	❌ 不支持
递归访问	✅ 支持（`xSemaphoreCreateRecursiveMutex()`）	❌ 不支持
典型用途	保护共享资源（临界区）	任务同步、事件通知、资源池管理

5.3 互斥量作为特殊信号量的体现

(1) 互斥量的信号量特性

互斥量本质上是一个 初始值为1的二进制信号量，但增加了以下特性：
- 优先级继承：临时提升低优先级任务的优先级。
- 递归获取：同一任务可多次获取（需等次释放）。

(2) 代码层面的关联

在 FreeRTOS 中，互斥量和信号量共用同一组底层函数（如 xQueueGenericCreate()），但通过参数区分行为

// 互斥量创建（内部调用队列API）
xSemaphoreCreateMutex() → xQueueCreateMutex()// 二进制信号量创建
xSemaphoreCreateBinary() → xQueueCreateCounting(1, 0)

4. 何时选择互斥量 vs. 信号量？

选择互斥量的场景

共享资源保护：如全局变量、硬件外设（UART、SPI）的独占访问。

SemaphoreHandle_t xMutex = xSemaphoreCreateMutex();void vTask1() {xSemaphoreTake(xMutex, portMAX_DELAY); // 获取锁accessSharedResource();xSemaphoreGive(xMutex); // 释放锁
}

避免优先级反转：高优先级任务等待低优先级任务释放资源时。

选择信号量的场景

事件通知：如中断触发任务执行（二进制信号量）。

SemaphoreHandle_t xBinarySem = xSemaphoreCreateBinary();void vISR() {xSemaphoreGiveFromISR(xBinarySem, &xHigherPriorityTaskWoken);
}

资源池管理：如管理有限的内存块（计数信号量）。

SemaphoreHandle_t xCountSem = xSemaphoreCreateCounting(5, 5); // 5个资源void vTask() {xSemaphoreTake(xCountSem, portMAX_DELAY); // 获取资源useResource();xSemaphoreGive(xCountSem); // 释放资源
}

5.5 常见误区

误区 1：用二进制信号量替代互斥量

问题：二进制信号量无所有权机制，可能导致：
- 任务A释放了任务B获取的信号量。
- 无优先级继承，引发优先级反转。
修正：保护共享资源时 必须使用互斥量。

误区 2：互斥量用于任务同步

问题：互斥量的释放必须由获取者执行，不适合单纯的事件通知。
修正：事件通知使用二进制信号量。

5.6 性能与资源开销

指标	互斥量	信号量
内存占用	略高（需存储优先级继承信息）	较低
操作延迟	较高（需处理优先级继承）	较低
适用场景	高实时性资源保护	轻量级同步或资源计数

5.7 总结

互斥量是信号量的增强版：在二进制信号量基础上增加所有权和优先级继承。
信号量更灵活：适合事件通知和资源池管理，但缺乏资源保护的安全性。
黄金准则：
- 资源保护 → 互斥量。
- 任务同步/事件通知 → 信号量。

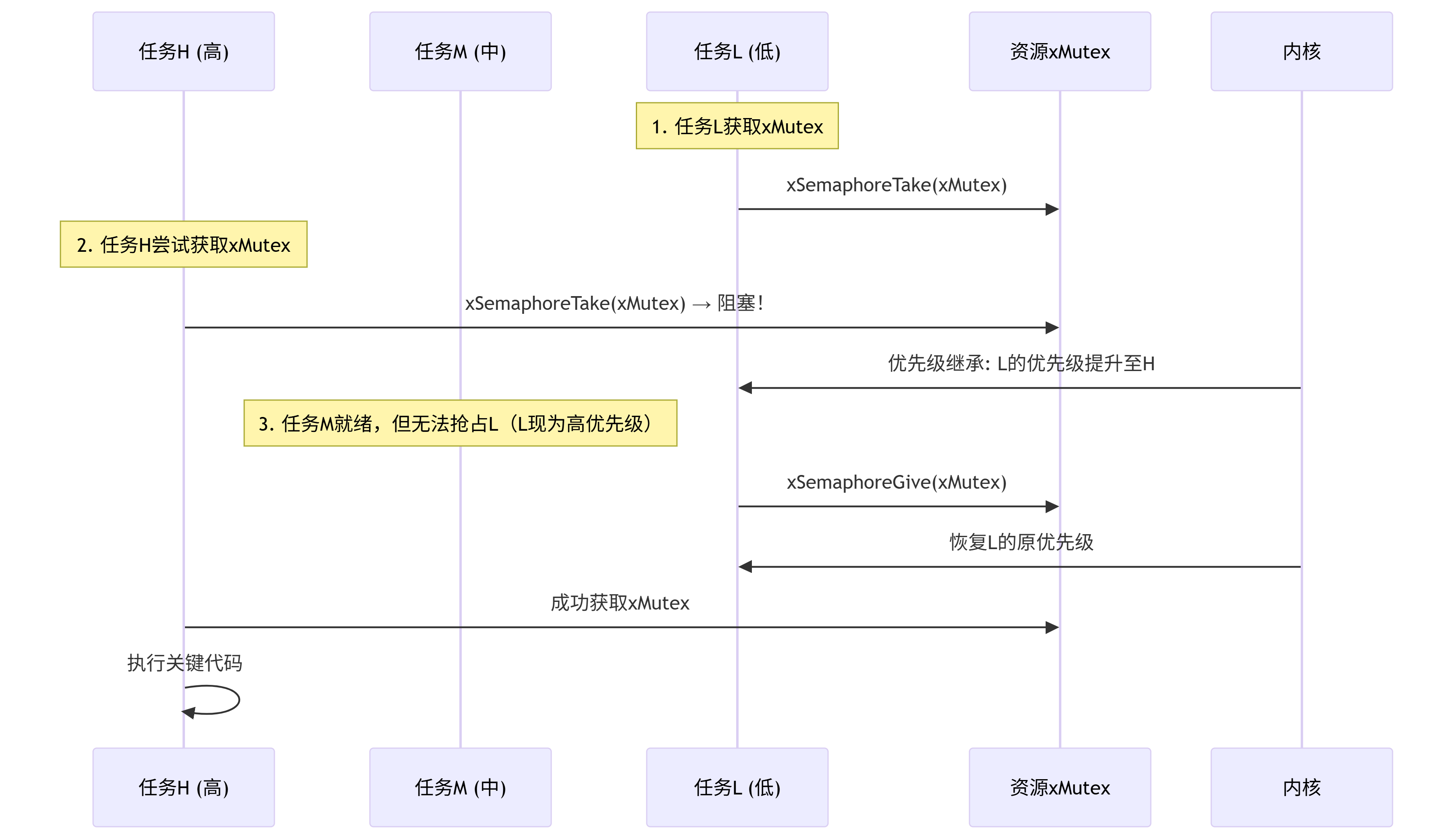

6. 互斥量的优先级反转与继承

6.1 优先级反转的本质

优先级反转（Priority Inversion）是指 高优先级任务 因等待 低优先级任务 持有的资源而被阻塞，导致 中优先级任务 抢先执行的现象，破坏系统的实时性。其发生需要满足以下条件：

资源共享：至少有一个共享资源（如全局变量、硬件外设）被多个任务访问。
优先级差异：存在高、中、低三个不同优先级的任务。
阻塞机制：高优先级任务因资源不可用而主动阻塞。

互斥量（Mutex） 用于保护共享资源，但 默认不启用优先级继承（需显式配置）时，可能发生优先级反转。

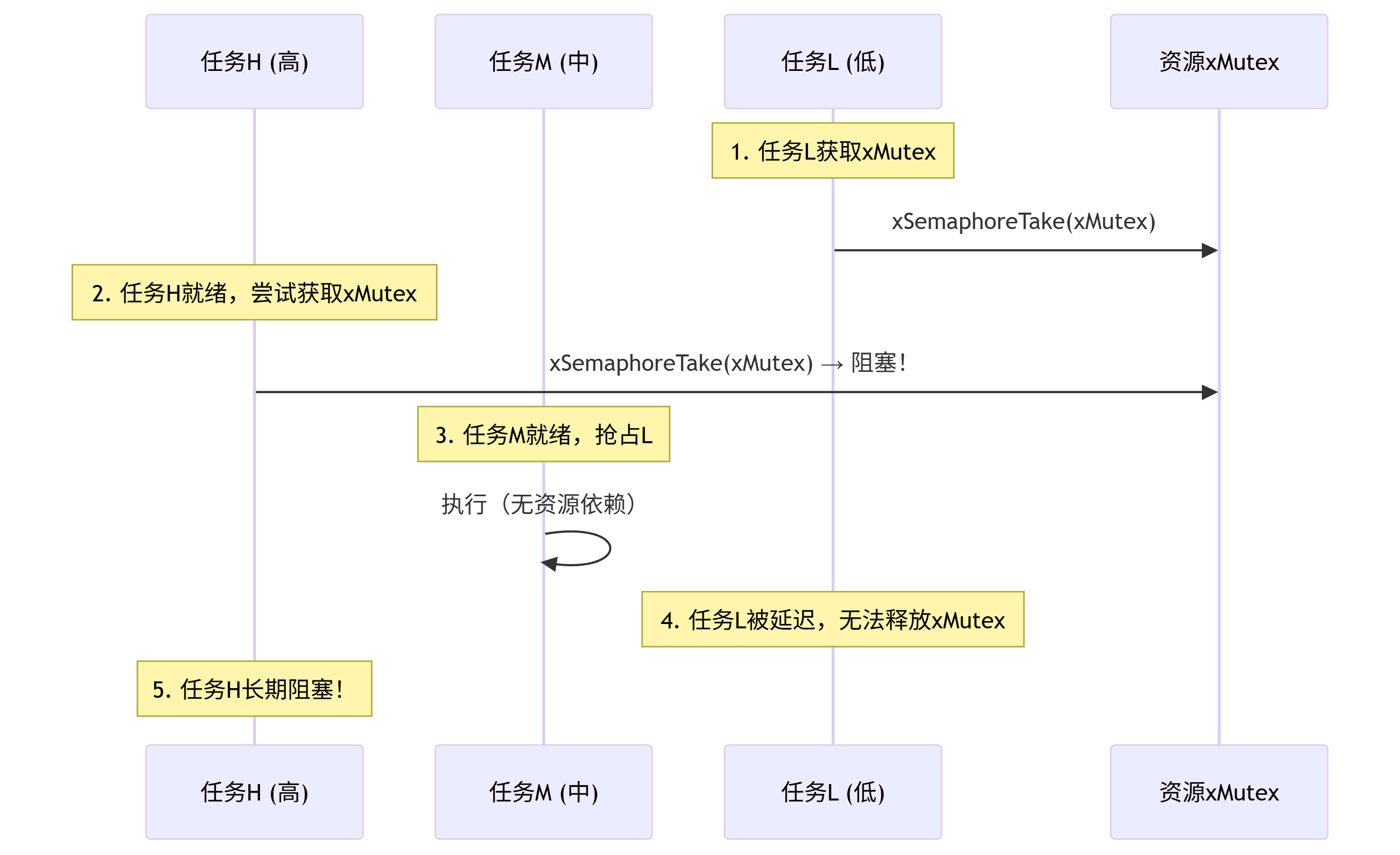

典型场景
假设有三个任务，优先级从高到低：
任务H（高优先级）：需要访问共享资源（如全局变量）。
任务M（中优先级）：不访问资源，纯计算任务。
任务L（低优先级）：持有资源的互斥量。
结果：
高优先级任务 任务H 的实际执行顺序低于中优先级任务 任务M，违反实时性要求。
1. 任务L 获取互斥量，开始访问资源。
2. 任务H 就绪，抢占 任务L，但因互斥量被占用而阻塞。
3. 任务M 就绪，抢占 任务L（此时 任务H 仍在阻塞）。
4. 任务L 被延迟执行，无法释放互斥量，导致 任务H 长期阻塞。
