随着层数加深，特征图的尺寸是逐渐变小的，其通道是逐渐增多的

网络退化问题：理论上，网络越深，获取的信息就越多，特征也就越丰富。但在实践中，随着网络的加深，优化效果反而越差，测试数据和训练数据的准确率反而降低了

1.残差块

（1）作用

• 缓解网络退化问题
• 在模型中是用来降维的

（2）概念

$F(x)$代表某个只包含两层的映射函数，$x$与$F(x)$具有相同维度。在训练过程中，我们的目标是修改$F(x)$中的$w$和$b$逼近$H(x)$，变换一下思路，用$F(x)$来逼近，则最终得到的输$H(x)-x$出就变为$F(x)+x$，这里将直接从输入连接到输出的结构称为，$shortcut$整个结构就是残差块，$ResNet$的基础模块。

• $F(x)$代表预测值
• $H(x)$代表真实值
• $F(x)+x$：这里的加指的是对应位置上的元素相加，也就是$element - wise $$addition$

$ResNet$沿用了VGG全$3\times 3$卷积层的设计。残差块里首先有2个具有相同输出通道数的$3\times 3$卷积层。每个卷积层后接BN层和ReLU激活函数，然后将输入直接加在最后的ReLU激活函数前，这种结构用于层数较少的神经网络中（resnet18， resnet34)

如果输入通道数（$eg.$图中有256通道数）比较多，就需要引入$1\times 1$卷积层来调整输入的通道数，这种结构也叫做瓶颈模块，通常用关于网络层数较多的结构中（resnet50，resnet101，resnet152)

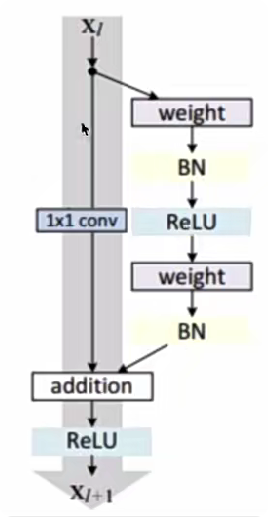

下面右图残差块的实现如下，可以设定输出通道数，是否使用$1\times 1$的卷积及卷积层的步幅

import tensorflow as tf
from tensorflow.keras import layers, activations# 定义ResNet
class Residual(tf.keras.Model):# 指明残差块的通道数，是否使用1*1卷积，步长def __init__(self, num_channels,use_1x1convs = False, strides = 1):super(Residual, self).__init__()# 卷积层：指明卷积核个数，padding，卷积核大小，步长self.cov1 = layers.Conv2D(num_channels, padding = 'same', kernel_size = 3,strides = strides)# 卷积层：指明卷积核个数，padding，卷积核大小，步长self.conv2 = layers.Conv2D(num_channels,strides = 1,kernel_size = 3,padding = 'same')if use_1x1conv:self.conv3 = layers.Conv2D(num_channels,kernel_size = 1,strides = strides)else:self.conv3 = None# 指明BN层self.bn1 = layers.BatchNormalization()self.bn2 = layers.BatchNormalization()# 定义正向传播过程def call(self, X):# 卷积，BN， 激活Y = activations.relu(self.bn1(self.conv1(x)))# 卷积，BNY = self.bn2(self.conv2(Y))# 对输出数据进行1*1卷积保证通道数相同if self.conv3:X = self.conv3(X)# 返回与输入相加后激活的结果return activation.relu(Y + X)

• $1\times 1$卷积是用来调整通道数
• 降维
  • pooling层
  • 设置卷积 strides = 2

2.ResNet模型

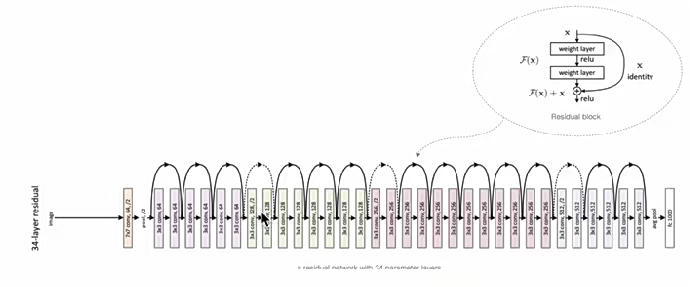

ResNet模型构成如下：

ResNet网络中按照残差块的通道数分为不同的模块。第一个模块使用了步幅为2的最大池化层。则无需减小宽和高（第一个模块需进行特殊处理。即需要进行下采样，降维）。之后每个模块在第一个残差块里将上一个模块的通道数翻倍，并将高和宽减半（每个模块间均需进行通道调整）

（1）定义残差模块

• 第一个模块做了特别处理

class ResnetBlock(tf.keras.layers.Layer):def __init__(self, num_channels, num_res, first_block = False):super(ResnetBlock, self).__init__()# 存储残差块self.listLayers = []# 遍历残差数目生成模块for i in range(num_res):if i == 0 and not first_block:self.listLayers.append(Residual(num_channels, use_1x1conv = True, strides = 2))else:self.listLayers.append(Residual(num_channels))# 前向传播def call(self, x):for layer in self.listLayers:x = layer(x)return x

（2）构建Resnet网络

• ResNet的前两层跟之前介绍的GoogLeNet中一样：在输出通道数为64，步幅为2的$7\times 7$卷积层后接步幅为2的$3\times 3$的最大池化层。不同之处在于ResNet每个卷积层后增加了BN层，接着是所有残差模块，最后，与GoogLeNet一样，加入全局平均池化层（GPA)后接上全连接层输出

class Resnet(tf.keras.Model):# 定义网络的构成def __init__(self, num_blocks):super(Resnet, self).__init__()# 输入层self.conv = layers.Conv2D(filter = 64,kernel_size = 7,padding = 'same',strides = 2)# BN层self.bn = layers.BatchNormalization()# 激活层self.relu = layers.Activation('relu')# 池化self.mp = layers.MaxPool2D(pool_size = 3, strides = 2, padding = 'same')# 残差模块self.res_block1 = ResnetBlock(64, num_blocks[0], first_block = True)self.res_block2 = ResnetBlock(128, num_blocks[1])self.res_block3 = ResnetBlock(256, num_blocks[2])self.res_block4 = ResnetBlock(512, num_blocks[3])# GAPself.gap = layers.GlobalAvgPool2D()# 全连接层self.fc = layers.Dense(units = 10, activation = tf.keras.activations.softmax)# 定义前向传播过程def call(self,x):# 输入部分传输过程x = self.conv(x)x = self.bn(x)x = self.relu(x)x = self.mp(x)# blockx = self.res_block1(x)x = self.res_block2(x)x = self.res_block3(x)x = self.res_block4(x)# 输出部分的传输x = self.gap(x)x = self.fc(x)return x

这里每个模块里有4个卷积层（不计算11卷积层），加上最开始的卷积层和最后的全连接层，共计18层。这个模型被称为ResNet-18。通过配置不同的通道数给模块里的残差块数可以得到不同的ResNet模型。虽然ResNet的主体架构跟GoogLeNet的类似，但ResNet结构更简单，修改也更方便。

# 实例化
mynet = Resnet([2, 2, 2, 2])
x = tf.random.uniform((1, 224, 224, 1))
y = mynet(x)
mynet.summary()

最终可以得到ResNet的架构

3.手写数字识别

（1）数据读取

获取数据并进行维度调整

import numpy as np
from tensorflow.keras.datasets import mnist(train_images, train_labels), (test_images, test_labels) = mnist.load_data()# N H W C
train_images = np.reshape(train_images, (train_images.shape[0], train_images.shape[1], train_images.shape[2], 1))test_images = np.reshape(test_images, (test_images.shape[0], test_images.shape[1], test_images.shape[2], 1))

定义两个方法获取部分数据

# 定义两个方法随机抽取部分样本演示def get_train(size):index = np.random.randint(0, np.shape(train_images)[0], size)resize_images = tf.image.resize_with_pad(train_images[index], 224, 224, )return resize_images.numpy(), train_labels[index]def get_test(size):index = np.random.randint(0, np.shape(test_images)[0], size)resize_images = tf.image.resize_with_pad(test_images[index], 224, 224, )return resize_images.numpy(), test_labels[index]

# 获取训练样本和测试样本
train_image, train_label = get_train(256)
test_image, test_label = get_test(128)

（2）模型编译

# 指定优化器，损失函数和评价指标
optimizer = tf.keras.optimizers.SGD(learning_rate = 0.01, momentum = 0.0)mynet.compile(optimizer = optimizer,loss = 'sparse_categorical_crossentropy',metrics = ['accuracy']
)

（3）模型训练

# 模型训练：指定训练数据集，batchsize, epoch, 验证集
mynet.fit(train_images, train_labels, batch_size = 128, epochs = 3, verbose = 1, # 显示整个训练的logvalidation_split = 0.2) # 验证集

（4）模型评估

mynet.evaluate(test_images, test_labels, verbose = 1)
