医院影像系统PACS（Picture Archiving and Communication System，影像归档与通信系统）是医院信息化建设的核心组成部分，主要用于医学影像的数字化管理、存储、传输及辅助诊断。

医学影像PACS系统的设计与实现是一个复杂但至关重要的工程，它构成了现代数字化医院的核心基础设施。下面我将从设计要点和实现关键步骤两方面进行详细阐述：

一、 PACS 系统核心设计要点

1、总体架构设计：

    分布式 vs 集中式：现代PACS多为分布式架构，核心组件可部署在不同物理或虚拟服务器上，提高可扩展性和容错性。集中式存储管理。

    模块化设计：清晰划分功能模块（采集、存储、管理、分发、显示、工作流、报告、集成），便于开发、维护和升级。

    基于标准：

        DICOM：核心标准，涵盖影像获取、存储、传输、显示、查询/检索、打印、工作流管理等。系统必须完全兼容DICOM。

        HL7：用于与HIS/RIS/EMR等系统集成，交换患者信息、预约、报告状态、诊断报告等文本信息。

        IHE：集成医疗企业框架，定义了一系列基于DICOM和HL7的集成规范（如SWF, PIR, RWF, CTN），确保不同系统间工作流的顺畅互操作。

    可扩展性：设计需考虑未来影像数据量（分辨率提升、检查量增加）、用户数增长、新模态接入、新功能（如AI）集成等需求。

    高可用性与容灾：关键组件（存储、数据库、应用服务器）需冗余设计（集群、负载均衡）。制定完善的备份和灾难恢复策略（本地备份、异地容灾）。

2、影像采集：

    DICOM Modality Worklist：支持从RIS/HIS获取患者预约和基本信息，避免设备端重复录入，减少错误。

    采集网关/接口引擎：负责接收来自不同影像设备（CT, MR, DR, CR, US, NM, PET等）的DICOM影像，进行标准化、校验、路由。处理非DICOM设备的转换。

    可靠性机制：确保影像不丢失（持久化队列、重试机制、状态监控）。

3、影像存储与管理：

    分层存储策略：

        在线存储：高速存储（如SSD, NVMe），存放近期（如30-90天）活跃影像，满足快速访问需求。PACS缓存服务器通常部署在此层。

        近线存储：性能适中、容量较大的存储（如高性能NAS/SAN），存放较旧但仍可能被访问的影像。

        归档存储：长期、低成本、大容量存储（如对象存储、磁带库、云存储），存放法规要求的长期归档影像。VNA常扮演此角色或整合不同系统的归档。

    存储管理系统：自动执行迁移策略（基于时间、访问频率、规则），管理存储位置元数据。

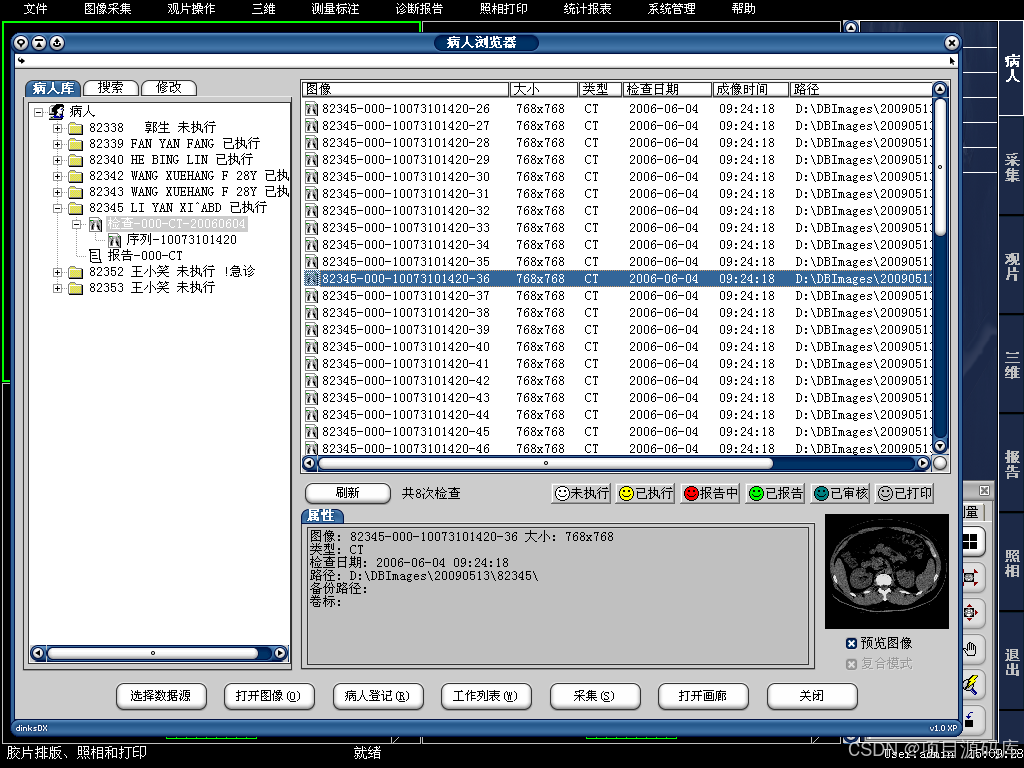

    数据库设计：

        核心数据库：存储患者、检查、序列、影像的元数据（DICOM Tags）、存储位置指针、访问控制信息、报告状态、工作流状态等。通常选用高性能关系型数据库（如Oracle, MS SQL Server, PostgreSQL）。

        优化：针对关键查询（按患者、按检查、按日期、按状态）进行索引优化。

4、影像分发与访问：

    DICOM C-STORE, C-FIND, C-MOVE, C-GET：支持标准DICOM通信协议用于影像接收、查询和检索（与其他PACS节点、工作站、打印机）。

    WADO/WADO-RS/WADO-WS：提供基于Web的标准接口，允许通过浏览器或移动App查看影像（通常结合HTML5/WebGL Viewer）。

    预取与预加载：根据预约或规则，提前将相关历史影像加载到在线存储或本地工作站缓存，提升医生调阅速度。

    负载均衡：在多个分发服务器或应用服务器间均衡用户请求负载。

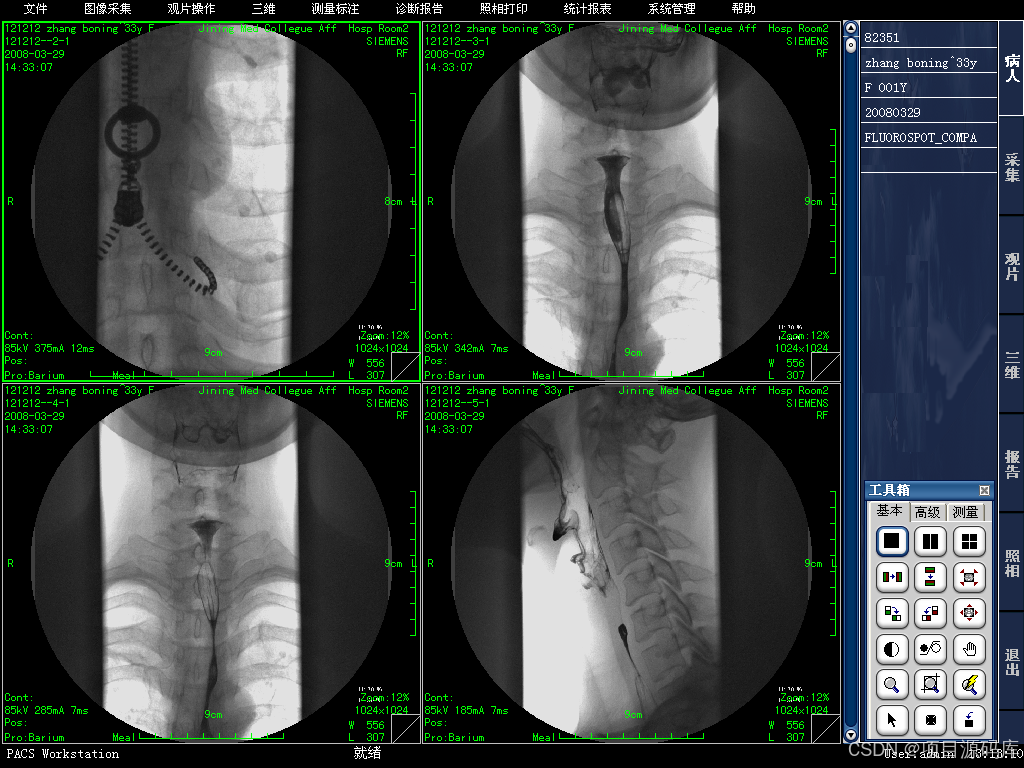

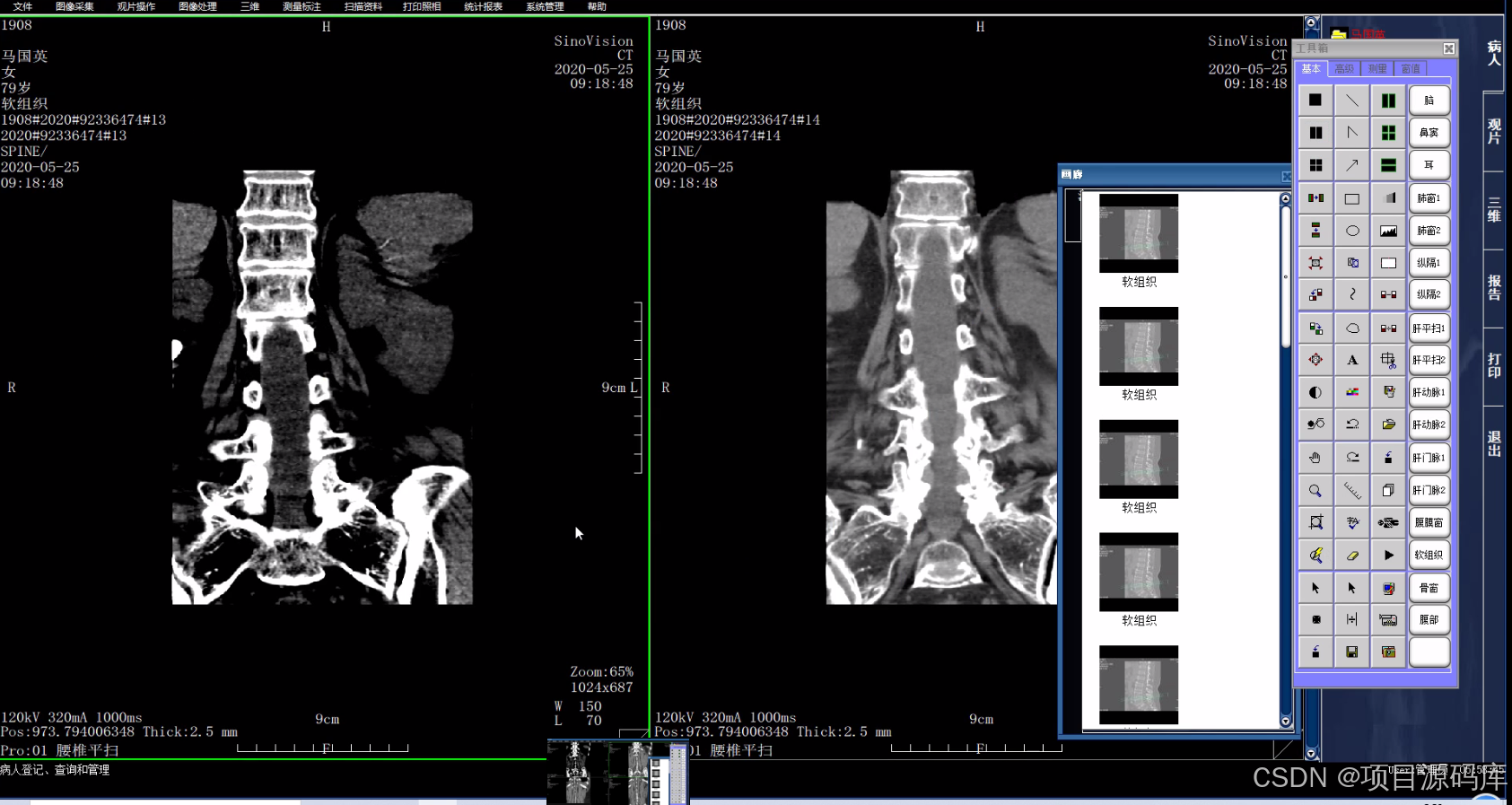

5、影像显示与工作站：

    诊断工作站：专业级显示器（符合DICOM GSDF校准）、高性能显卡、专业显示软件（支持窗宽窗位调整、测量、标注、MPR/MIP/3D重建、高级后处理、多屏显示、挂片协议）。

    临床/阅片工作站：满足临床医生日常调阅需求，可基于Web或轻量级客户端。

    移动访问：提供安全的移动端应用或Web访问，支持紧急会诊、远程医疗等场景。

6、工作流引擎：

自动化驱动影像流转和处理过程。例如：

新影像到达 -> 通知相关医生/技师。

检查完成 -> 自动路由到指定诊断医生队列。

报告签署 -> 自动路由回申请医生或HIS/EMR。

触发预取规则、质量控规则等。

基于规则引擎实现灵活配置。

7、报告系统：

集成或内置报告模块。

支持结构化报告模板。

支持语音识别输入。

报告状态与影像关联，报告签署后自动通知并推送至相关系统（HIS/RIS/EMR）。

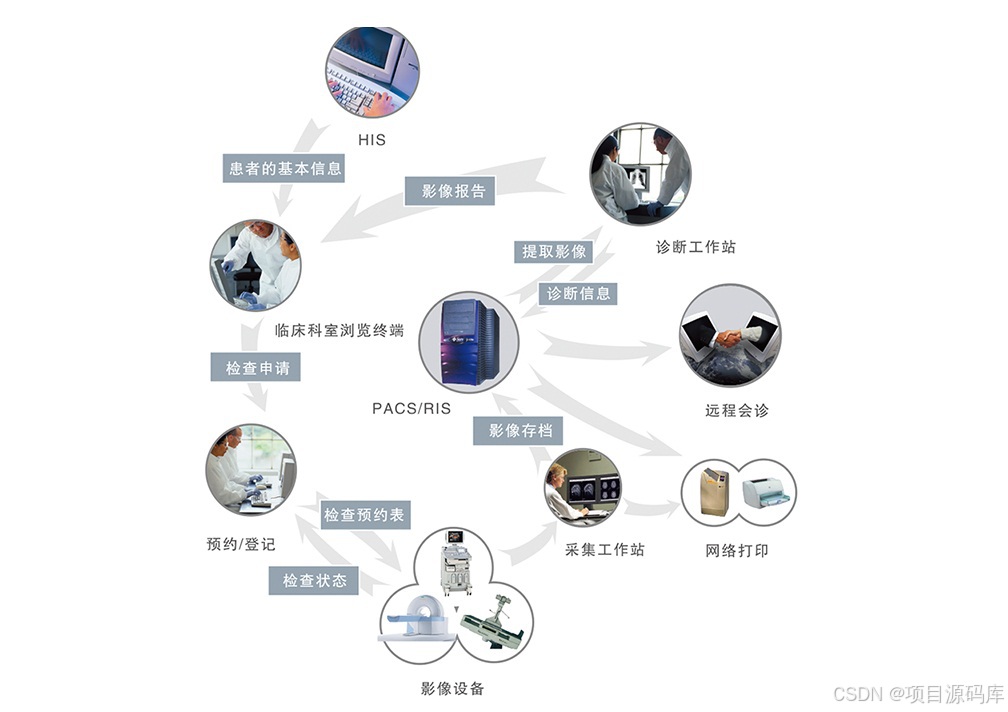

8、系统集成：

    与RIS紧密集成：共享患者信息、预约信息、检查状态、报告状态。IHE SWF规范是核心。

    与HIS/EMR集成：提供单点登录、上下文共享（在EMR中直接启动PACS Viewer查看患者影像）、报告回传。

    与放射治疗计划系统、手术导航系统等集成。

    使用中间件/接口引擎：简化集成复杂度，统一管理接口。

9、安全与权限管理：

    身份认证：集成医院AD/LDAP或独立认证。

    细粒度访问控制：基于角色控制用户能访问哪些患者、哪些检查、执行哪些操作（查看、修改、删除、导出）。

    审计追踪：详细记录所有关键操作（登录、查看影像、修改报告、删除数据等），满足法规合规要求。

    数据加密：传输加密（TLS），存储加密（敏感数据、归档数据）。

    符合法规：HIPAA, GDPR, 国内等保要求、个人信息保护法等。

二、 PACS 系统实现关键步骤

1、需求分析与规划：

    深入了解医院/机构的业务流程、临床需求、现有IT环境（HIS, RIS, EMR, 网络、存储）、影像设备清单、数据量预估、用户角色和权限需求、未来发展规划。

    制定明确的项目目标、范围、时间表和预算。

    进行差距分析（现有系统 vs. 目标系统）。

2、系统选型与技术栈选择：

    自研 vs. 采购商业产品 vs. 开源方案：评估成本、时间、技术能力、定制化需求、长期支持等因素。

    技术栈：

        后端：Java, .NET Core, Python等。

        数据库：Oracle, MS SQL Server, PostgreSQL等。

        DICOM 库：DCMTK, fo-dicom, pydicom等。

        存储：根据分层策略选择SAN/NAS/对象存储/云存储供应商及型号。

        前端/Viewer：HTML5/JavaScript/WebGL (Cornerstone.js, OHIF, vtk.js), Qt, WPF等。

        中间件/消息队列：RabbitMQ, Kafka, ActiveMQ等（用于工作流、异步通信）。

        虚拟化/容器化：VMware, KVM, Docker, Kubernetes（提高部署效率和资源利用率）。

3、详细设计与原型：

    定义各模块详细接口（API, DICOM SCP/SCU, HL7接口）。

    设计数据库ER图、表结构。

    设计核心算法（存储迁移、预取策略、工作流引擎规则）。

    设计用户界面原型（工作站、Web Viewer、管理界面）。

    制定安全架构和策略文档。

4、开发与单元测试：

    分模块进行开发。

    严格遵守DICOM、HL7、IHE等标准规范。

    实现强大的错误处理和日志记录。

    进行充分的单元测试，确保模块功能正确。

5、集成与接口实现：

    集成内部各模块。

    实现与影像设备的DICOM连接测试（Modality Worklist, Send/Storage）。

    实现与RIS/HIS/EMR的HL7/IHE集成接口（ADT, ORM, ORU）。

    进行端到端集成测试。

6、存储基础设施部署：

    部署和配置在线、近线、归档存储系统。

    配置存储网络（高带宽、低延迟）。

    部署存储管理系统软件，配置迁移策略。

7、系统测试：

    功能测试：覆盖所有设计功能点。

    性能测试：模拟高并发用户访问、大规模影像导入导出、查询检索速度、影像加载速度（特别是大影像如病理、乳腺断层）。测试系统瓶颈。

    压力测试：测试系统极限承受能力。

    兼容性测试：与不同厂商设备、不同浏览器、不同操作系统、不同客户端软件兼容。

    安全测试：渗透测试、漏洞扫描、权限验证、审计功能验证。

    用户验收测试：关键用户参与，验证系统是否符合实际业务需求。

8、数据迁移（如适用）：

    规划迁移策略（全量/增量、在线/离线）。

    开发或选择迁移工具。确保数据完整性和一致性（校验和）。

    迁移历史影像和关联的元数据、报告（如果可能）。

    进行迁移演练和验证。

9、部署与上线：

    制定详细的部署计划和回滚计划。

    分阶段部署（如先部署部分科室）。

    进行最终的系统配置和调优。

    切换流量（Big Bang或并行运行一段时间后切换）。

    密切监控系统运行状态。

10、培训：

    针对不同用户角色（放射科医生、技师、临床医生、管理员、IT支持）提供定制化培训。

    培训内容涵盖系统操作、工作流程、报告系统、故障处理等。

11、运维与持续优化：

    建立7x24小时监控系统（硬件、存储空间、服务状态、性能指标、错误日志）。

    建立完善的问题响应和处理流程。

    定期进行系统维护（补丁升级、数据库优化、存储策略调整）。

    根据用户反馈和业务发展，持续进行功能优化和性能调优。

    定期审查和更新安全策略、备份容灾计划。

    管理存储增长，及时扩容。

重要挑战与考量

海量数据管理：影像数据增长快、体量大（尤其是高分辨率影像和三维影像），存储成本和管理复杂度高。VNA和云存储是重要发展方向。

高性能要求：诊断调阅要求毫秒级响应，对网络、存储IOPS、服务器处理能力要求极高。

系统复杂性：涉及众多异构系统集成、严格标准遵循、复杂工作流。

安全性：患者隐私数据保护要求极高，面临网络攻击风险。

长期保存：法规要求影像保存多年甚至几十年，需解决存储介质过时、格式兼容性问题（DICOM封装+迁移策略）。

AI集成：如何有效集成AI辅助诊断工具，将AI结果无缝融入工作流和报告系统是当前热点。

云PACS：利用云计算的优势（弹性、可扩展性、按需付费、简化运维），但需解决网络延迟、数据安全、合规性、带宽成本等问题。

总结

设计和实现一个成功的PACS系统需要深厚的医学影像知识、信息技术功底、对行业标准的深刻理解以及严谨的项目管理。它是一个持续演进的过程，需要紧跟技术发展（如云、AI、大数据）和临床需求变化。核心在于确保影像数据的准确获取、安全可靠存储、高效便捷访问、无缝流程整合以及严格的安全合规，最终目标是提升医疗服务质量、效率和患者安全。
