赛灵思ZYNQ官方文档UG585自学翻译笔记：Quad-SPl Flash 闪存控制器

1. 一段话总结：Xilinx 的 Quad-SPI 闪存控制器是 PS 中 IOP 的一部分，用于访问多比特串行闪存，支持I/O 模式、线性寻址模式和传统 SPI 模式三种操作模式，可连接 1 或 2 个闪存设备，有多种 I/O 配置。其具备32 位 AXI 接口（线性模式）和 32 位 APB 接口（I/O 模式） 等特性，支持多种读写命令，且在不同模式下有特定的配置、操作流程及寄存器设置，同时涉及时钟、复位和 MIO 接口等系统功能配置。

• XILINX 四通道 SPI 闪存控制器

  第 12 章

  12.1 概述

  四通道 SPI（Quad-SPI）闪存控制器是位于处理系统（PS）内的输入 / 输出外设（IOP）的一部分，用于访问多比特串行闪存设备，适用于高吞吐量和低引脚数的应用场景。

  该控制器有三种工作模式：I/O 模式、线性寻址模式和传统 SPI 模式。在 I/O 模式下，软件与闪存设备协议紧密交互，通过四个 TXD 寄存器向控制器写入闪存命令和数据，并从 RXD 寄存器读取闪存设备返回的数据。

  线性寻址模式采用部分设备操作，消除了 I/O 模式下读取闪存所需的软件开销。此模式中，硬件负责向闪存发出命令，并控制数据从闪存总线传输至 AXI 接口，控制器对 AXI 接口上的内存请求作出响应，如同闪存在充当只读存储器（ROM）。在传统模式下，QSPI 控制器作为普通 SPI 控制器运行。

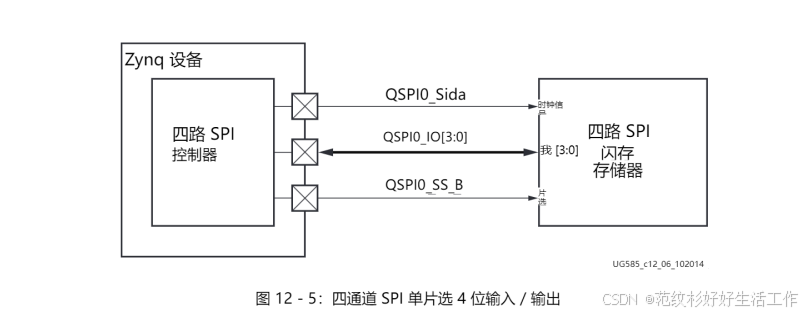

  控制器可与 1 个或 2 个闪存设备连接。两个设备可并行连接以实现 8 位性能，或采用堆叠式 4 位排列以减少引脚数量，两种设备组合方式如图 12-1 所示。

  12.1.1 特性

• 用于线性寻址模式传输的 32 位 AXI 接口；
• 用于 I/O 模式传输的 32 位 APB 接口；
• 支持 Micron 和 Spansion 闪存的可编程总线协议；
• 传统 SPI 及可扩展性能：1x、2x、4x、8x I/O 宽度；
• 灵活的 I/O 配置：
  • 单片选（SS）4 位 I/O 闪存接口模式；
  • 双片选 8 位并行 I/O 闪存接口模式；
  • 双片选 4 位堆叠 I/O 闪存接口模式；
  • 单 SS 传统 SPI 接口；
• 每个设备 16MB 寻址空间（两个设备共 32MB）；
• I/O 和线性模式下支持的设备密度最高为 128Mb，I/O 模式还支持大于 128Mb 的密度；
• I/O 模式（闪存命令和数据）：
  • 软件发出指令并管理闪存操作；
  • 支持 FIFO 控制中断；
  • 63 字接收 FIFO（RxFIFO）、63 字发送 FIFO（TxFIFO）；
• 线性寻址模式（可执行读访问）：
  • 控制器解析内存读写操作；
  • AXI 端口最多缓冲 4 个读请求；
  • 支持 AXI 递增和环绕地址功能。

• 12.1.2 系统视角

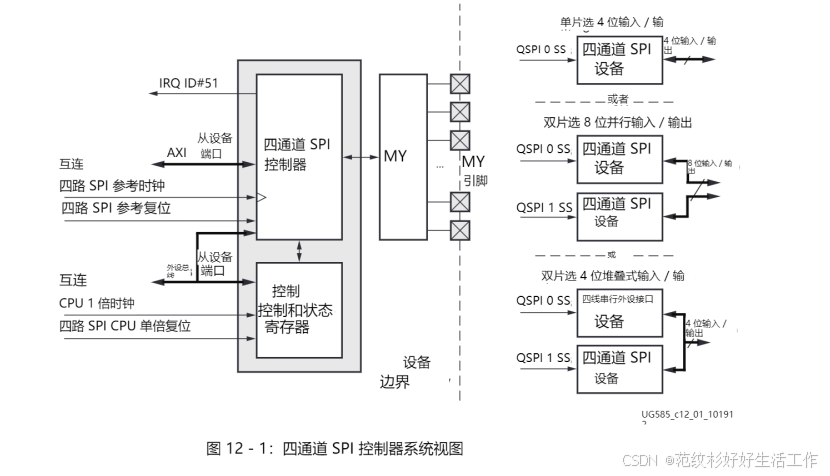

• 四通道 SPI 闪存控制器是 IOP 的一部分，通过 MIO（多功能 I/O）与外部 SPI 闪存连接，如图 12-1 所示，支持 1 个或 2 个存储设备。

  线性地址模式的地址映射和设备匹配

  使用单个设备时，直接内存读取的地址映射从 FC00_0000 开始，最大到 FCFF_FFFF（16MB）。双设备系统的地址映射取决于存储设备和 I/O 配置，且双设备系统中，四通道 SPI 设备需来自同一厂商以保证协议一致。

  8 位并行 I/O 配置还要求设备容量相同，其地址映射从 FC00_0000 开始，到合并内存容量对应的地址为止，最大到 FDFF_FFFF（32MB）。

  在 4 位堆叠 I/O 配置中，设备容量可不同，但协议必须一致。若使用两个不同容量的设备，Xilinx 建议在低地址使用 128Mb 的设备。该模式下，QSPI 0 设备从 FC00_0000 开始，最大到 FCFF_FFFF（16MB）；QSPI 1 设备从 FD00_0000 开始，最大到 FDFF_FFFF（另一个 16MB）。若第一个设备容量小于 16MB，两个设备之间会出现内存空间空洞。

  12.1.3 框图

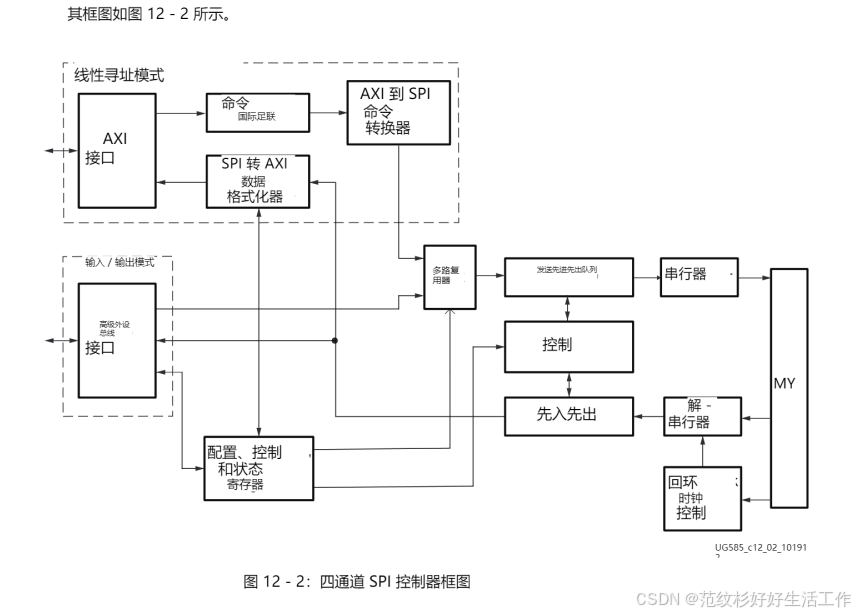

  控制器的框图如图 12-2 所示。

• 12.1.4 注意事项

• 操作限制：使用单个设备时，必须连接到 QSPI 0；使用两个设备时，两者必须完全相同（同一厂商且协议序列一致）；
• 四通道 SPI 控制器的 MIO 引脚与 SMC 控制器的 NOR 和 NAND 接口存在冲突，使用四通道 SPI 时，不能使用 NOR/SRAM 和 NAND 接口。有关 MIO 引脚的更多信息，请参见 2.5 节 “PS-PL MIO-EMIO 信号和接口”。

• 12.2 功能描述

  四通道 SPI 闪存控制器可工作在 I/O 模式或线性寻址模式。对于读取操作，两种模式均支持单、双和四通道读取模式；对于写入操作，I/O 模式支持单通道和四通道模式，线性寻址模式不支持写入操作。

  12.2.1 操作模式

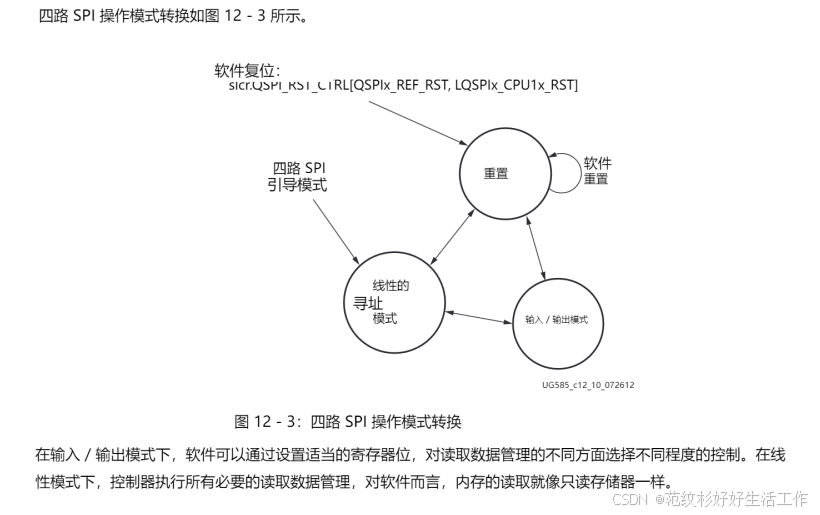

  四通道 SPI 的工作模式转换如图 12-3 所示。



  在 I/O 模式下，软件可通过设置相应的寄存器位，对读数据管理的不同方面进行不同程度的控制。在线性模式下，控制器执行所有必要的读数据管理，软件访问该内存时如同访问 ROM。

  12.2.2 I/O 模式

  在 I/O 模式下，软件需根据四通道 SPI 协议准备和格式化命令及数据为指令，然后通过反复写入 TXD 寄存器，将包含 CMD 和数据的格式化指令序列推入发送 FIFO。发送逻辑根据四通道 SPI 接口规范将 TxFIFO 的内容串行化，并发送到闪存设备。在发送逻辑发送 TxFIFO 内容的同时，会对原始串行数据进行采样、执行串并转换，并将数据存储到 RxFIFO 中。

  对于读命令，当命令和地址字节发送后由闪存设备驱动数据时，MIO 会在发送逻辑的控制下适时从输出切换为输入。移入 RxFIFO 的数据会反映这种切换，使得 RxFIFO 中相应的 FIFO 条目包含有效数据。

  软件需要从 RxFIFO 中过滤原始数据以获取相关内容，控制器不会修改软件写入的指令或放入 RxFIFO 的捕获数据。

  控制器支持小端模式，指令的 4 字节字中最低有效字节的最高有效位首先发送。

• 流控制：I/O 模式下数据传输有不同的流控制方式，用户可通过 config_reg.MANSTARTEN（Man_start_com）选择自动或手动模式。在手动模式下，用户还可通过 Config_reg.SSFORCE（Manaual_CS）选择手动或自动片选。片选信号有效表示 MIO 上开始一个命令序列，CS 有效后，D0 上的串行数据会被闪存解释为命令；
• 自动模式：整个传输序列（包括片选控制）由硬件完成，无需软件干预。向 TxFIFO 写入数据后，传输立即开始，片选自动有效；TxFIFO 为空时，数据传输结束，片选自动无效。此模式下，要进行连续数据传输，软件向 TxFIFO 提供数据的速率必须等于或高于 MIO 上的数据传输速率，但由于从 RXD 读取和向 TXD 写入都以 APB 时钟速率进行，这一点难以实现；
• 手动模式：用户控制数据传输的开始。软件将整个传输序列写入 TxFIFO 或直到 TxFIFO 满，设置 Man_start_en 位后，控制器接管操作：断言 CS，将数据从 TxFIFO 移出并移入 RxFIFO，适当控制 MIO 的输入 / 输出状态，当 TxFIFO 为空时通过撤销 CS 断言终止序列。该模式下，每个命令序列的最大字节数受限于 TxFIFO 的深度（252 字节）；
• 在手动模式下，用户除控制传输开始外，还可选择控制片选。软件先将传输序列（从命令开始）写入 TxFIFO 直到满，然后断言 CS，接着手动启动。硬件接管后，当 TxFIFO 为空时 CS 不会被撤销。软件可再次向 TxFIFO 填充适当数据以继续之前的命令，这种方法消除了每个命令序列的字节数限制，可有效用于大数据传输。命令序列完成后，软件通过写入 Manual_CS 位撤销 CS 断言。

• 12.2.3 I/O 模式传输寄存器（TXD）

  软件需写入特定闪存设备所需的字节序列（参考四通道 SPI 设备厂商规范）。控制器有四个只写的 32 位 TXD 寄存器，供软件向闪存设备发出命令流以获取状态和读写数据。四通道 SPI TXD 寄存器的写入格式如表 12-1 所示，对 TXD0、TXD1、TXD2 或 TXD3 寄存器的每次访问都会相应地写入 TxFIFO。

  用户必须在以下连续访问之间清空 TxFIFO：

• TXD0 到 TXD1/TXD2/TXD3；
• TXD1 到 TXD0/TXD1/TXD2/TXD3；
• TXD2 到 TXD0/TXD1/TXD2/TXD3；
• TXD3 到 TXD0/TXD1/TXD2/TXD3。
•

  而 TxD0 到 TXD0 的访问无需清空 FIFO。

• FIFO 读写：TxFIFO 和 RxFIFO 共享同一个门控时钟，因此每从 TxFIFO 移出一个字节（包括命令和地址字节），就会有一个字节移入 RxFIFO；
• 从四通道 SPI 闪存读取数据时，软件需向 TxFIFO 写入四通道 SPI 闪存所需的适当命令、地址、模式（四通道或双通道 I/O 模式时）和虚拟周期。此外，软件必须向 TxFIFO 填充额外的虚拟数据，这些数据用于提供将数据移入 RxFIFO 所需的 CLK。更多编程细节请参见 12.3.5 节 “Rx/Tx FIFO 对 I/O 命令序列的响应”。

• 12.2.4 I/O 模式注意事项

  RxFIFO 中断状态位会在数据实际可读取之前指示数据可用，这种延迟与时钟域交叉有关，但通常会被软件处理中断的时间所弥补。

  读命令期间，软件必须向 TxFIFO 写入虚拟数据才能从设备接收数据。在自动模式下，若 TxFIFO 为空，四通道 SPI 控制器会撤销片选，要继续接收数据，软件必须向设备发送读命令和地址。

  12.2.5 线性寻址模式

  控制器有一个 32 位 AXI 从接口，支持读操作的线性地址映射。当主设备通过该端口发出 AXI 读命令时，四通道 SPI 控制器会生成 QSPI 命令以加载相应的内存数据，并通过 AXI 接口返回。

  在线性模式下，闪存子系统的行为类似于具有 AXI 接口的典型只读存储器，支持 4 级命令流水线。与 I/O 模式相比，线性模式通过减少软件开销，提高了用户友好性和整体读内存吞吐量。从软件角度看，访问线性四通道 SPI 内存子系统与访问其他 ROM 没有明显区别，只是延迟可能更长。

  当 qspi.LQSPI_CFG.[LQ_MODE] 位设置为 1 时，会切换到 LQSPI 模式。进入线性寻址模式前，用户必须确保 TXFIFO 和 RXFIFO 都为空。一旦设置 qspi.LQSPI_CFG.[LQ_MODE] 位，FIFO 将由 LQSPI 模块自动控制，对 TXD 和 RXD 的 I/O 访问是未定义的。

  在线性模式下，CS 引脚由 QSPI 控制器自动控制。切换到 LQSPI 模式前，用户必须确保 qspi.Config_reg [Man_start_en] 和 qspi.Config_reg [PCS] 都为 0。

  控制器的简化框图（显示线性和 I/O 部分）如图 12-2 所示。

• AXI 接口操作：线性寻址模式仅支持 AXI 读命令，所有有效的写地址和写数据会立即得到确认但会被忽略，即不会对闪存执行相应的编程（写入）操作。所有 AXI 写操作都会在写响应通道产生 SLVERR 错误；
• 支持递增或环绕地址突发读，不支持固定地址突发读，否则会产生 SLVERR 错误。因此，只有 arburst [1:0] 值为 2'b01 或 2'b10 是有效的。所有读访问必须字对齐，数据宽度必须为 32 位（不允许窄突发传输）；
• 表 12-2 列出了接口忽略的来自主设备的读地址通道信号；
•

  信号	数值
  araddr[1:0]	忽略，假设为 0，即始终假设字对齐
  arsize[2:0]	忽略，始终为 32 位接口
  arlock[1:0]	忽略
  arcache[3:0]	忽略
  arprot[2:0]	忽略

• AXI 从接口的读接受能力为 4，可接受最多 4 个未完成的 AXI 读命令。

• AXI 读命令处理：AXI 读突发命令会被转换为 SPI 闪存读指令并发送到四通道 SPI 控制器的 TxFIFO，控制器的发送逻辑负责从 FIFO 中取出读指令，并根据 SPI 协议发送到 SPI 闪存设备；

• 一个 64 深的 FIFO 用于提供读数据缓冲，最多可容纳 4 个 16 数据突发。由于 Rx FIFO 在片选信号有效后立即开始接收数据，线性地址模块会去除与指令码（如有）、地址、虚拟周期对应的输入数据，并以有效数据响应 AXI 读指令。

• 接口配置和读模式：AXI 读突发传输会被转换为 SPI 闪存读指令并发送到控制器的 TxFIFO，发送逻辑从 TxFIFO 中取出读指令，并根据 SPI 协议发送到 SPI 闪存设备；

• 软件通过写入 qspi.LQSPI_CFG [INST_CODE] 定义线性寻址模式中使用的 SPI 读命令。表 12-3 列出了支持的读命令码和推荐的配置寄存器设置（qspi.LQSPI_CFG）。使用 33 MHz PS_CLK 时四通道 SPI 启动性能的最佳寄存器值如表 6-10 和表 12-3 所示。这些四通道 SPI 寄存器可在非安全模式下通过 BootROM 头中的寄存器初始化功能进行编程，以加快 FSBL / 用户代码的加载。若使用更快的 PS_CLK，需调整时钟分频器；

•

  操作模式	指令码	Winbond & Spansion		Micron
  		1 个设备	2 个设备	1 个设备	2 个设备
  读（串行位）	0x03	0x80000003	0xE0000003	0x80000003	0xE0000003
  快速读（串行位）	0x0B	0x8000010B	0xE000010B	0x8000010B	0xE000010B
  双输出快速读	0x3B	0x8000013B	0xE000013B	0x8000013B	0xE000013B
  四输出快速读	0x6B	0x8000016B	0xE000016B	0x8000016B	0xE000016B
  双 I/O 快速读	0xBB	0x82FF00BB	0xE2FF00BB	0x82FF01BB	0xE2FF01BB
  四 I/O 快速读	0xEB	0x82FF02EB	0xE2FF02EB	0x82FF04EB	0xE2FF06EB

• 操作模式的选择取决于所连接设备的能力。I/O 快速读模式对地址和数据采用 4 位并行传输，性能最快；输出快速读模式仅对数据采用 4 位并行传输，仍比串行模式快。

• 性能模式：要获得最高性能，用户应将四通道 SPI 控制器工作在四通道 I/O 模式。通过将四通道 SPI 设备工作在连续读模式，可消除连续命令的读指令开销，更多细节见附录 B “寄存器详情” 中的 LQSPI_CFG 寄存器；

• 工作频率见相关的 Zynq-7000 AP SoC 数据手册。

• 读数据管理：一个 63 深的 RxFIFO 提供读数据缓冲，至少可容纳 3 个 16 字节的 AXI 突发传输长度。由于 RxFIFO 在片选信号有效后立即开始接收数据，线性地址适配器会去除与指令码（如有）、地址和虚拟周期对应的输入数据；

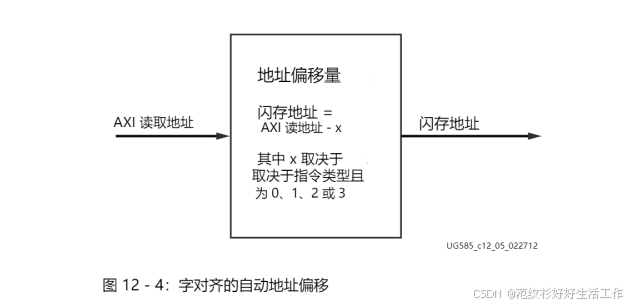

• 读数据必须与地址指定的相应字边界对齐。为实现数据对齐，控制器在将地址发送到闪存设备之前，会对其进行修改（如图 12-4 所示），修改包括将地址减少最多 3 个字节位置，使返回的数据自动按字对齐。地址的修改量对 AXI 接口是透明的，且取决于指令；

• 例如，若 Cmd + 地址 + 模式 + 虚拟（QSPI 指令）未在 32 位边界结束，线性控制器会从地址中减去 1、2 或 3，以使数据在 32 位边界对齐。

• 读延迟：在线性模式下，默认的读模式是快速四通道 I/O。以下是在 100 MHz 四通道 I/O 模式下，使用 2 个虚拟字节时计算内存延迟的示例。对于单个设备，从 8 位指令码和 24 位地址可用到第一个 32 位数据可用的时钟周期数为：
  总延迟 = 指令延迟 + 地址延迟 + 开销（模式 + 虚拟位 + 偏移）+ 延迟 = 8 个周期 + 6 个周期 + 8（2+4+2）个周期 + 8 个周期 = 30 个周期；

• 当 SPI 时钟为 100 MHz 时，内存接口的延迟为 320 ns。其他读模式的延迟更高，可按类似方式计算。

• 12.2.6 不支持的设备

  一些设备为闪存访问实现了自定义的 4 位宽 SPI 类接口，如 SST 的 SQI 设备和 Atmel 的 Fast4 设备。其他一些四通道 SPI 设备（如某些 Micron/Numonyx 设备）可通过非易失性配置位切换到这种自定义 4 位接口。

  这些接口与四通道 SPI 控制器支持的设备操作不同，它们在指令阶段以及地址和数据阶段都工作在 4 位模式，这要求四通道 SPI 闪存控制器上电后工作在 4 位模式并保持该模式（或直到重新配置，若支持）。目前没有计划支持这些自定义接口。

  12.2.7 支持的内存读写命令

  支持在 SCK 上升沿每时钟传输 1 位地址，并在 SCK 上升沿每时钟返回 1、2 或 4 位数据的命令，这些命令包括：1 位数据的读（Read）或快速读（Fast Read）、2 位数据的双输出读（Dual Output Read）、4 位数据的四输出读（Quad Output）。

  支持在 SCK 上升沿每时钟传输 2 或 4 位地址和数据的命令，即 2 位的双 I/O 读（Dual I/O）和 4 位的四 I/O 读（Quad I/O）。

  指令名称	描述	代码（十六进制）
  READ	读。每个时钟上升沿发送 1 位地址。每个 SCLK 上升沿返回 1 位数据。	03
  FAST_READ	快速读。每个时钟上升沿发送 1 位地址。每个 SCLK 上升沿返回 1 位数据。	0B
  DOR	双输出读。每个时钟上升沿发送 1 位地址。每个 SCLK 上升沿返回 2 位数据。	3B
  QOR	四输出读。每个时钟上升沿发送 1 位地址。每个 SCLK 上升沿返回 4 位数据。	6B
  DIOR	双 I/O 读。每个时钟上升沿发送 2 位地址。每个 SCLK 上升沿返回 4 位数据。	BB
  QIOR	四 I/O 读。每个时钟上升沿发送 4 位地址。每个 SCLK 上升沿返回 4 位数据。	EB
  PP	页编程。每个时钟上升沿发送 1 位地址。每个 SCLK 上升沿发送 1 位数据。	02
  QPP	四页编程。每个时钟上升沿发送 1 位地址。每个 SCLK 上升沿发送 4 位数据。	Spansion 和 Micron 设备为 32，Macronix 设备为 38

  12.3 编程指南

• 示例：启动序列：
  1. 配置时钟（参考 12.4.1 节 “时钟”）；
  2. 配置 Tx/Rx 信号（参考 12.5.2 节 “MIO 编程”）；
  3. 复位控制器（参考 12.4.2 节 “复位”）；
  4. 配置控制器（参考 12.3.1 节 “配置”）；
     之后，可将控制器配置为线性寻址模式（12.2.5 节 “线性寻址模式”）或 I/O 模式（12.3.3 节 “配置 I/O 模式” 和 12.3.4 节 “I/O 模式中断”）。

• 12.3.1 配置

• 示例：配置控制器：
  该示例适用于线性寻址模式和 I/O 模式，用于设置控制器的波特率、FIFO、闪存模式、时钟相位 / 极性，并编程环回延迟；
  写入 qspi.Config_reg 寄存器的值如表 12-3（344 页）所示；
  1. 配置控制器，写入 qspi.Config_reg 寄存器：
  • 设置波特率 [BAUD_RATE_DIV]；
  • 选择主模式 [MCDE_SEL] =1；
  • 选择闪存模式（非传统 SPI）[LEG_FLSH] =1；
  • 选择小端模式 [endian] = 0；
  • 设置 FIFO 宽度为 32 位 [FIFO_WIDTH]；
  • 设置时钟相位 [CLK_PH] 和极性 [CLK_POL]；
  1. 若波特率分频器为 2，需修改默认设置。若 qspi.Config_reg [BAUD_RATE_DIV] 设置为 0b00，配置 qspi.LPBK_DLY_ADJ（环回延迟调整）寄存器：
  • 设置为选择内部时钟 qspi.LPBK_DLY_ADJ [USE_LPBK] = 1；
  • 设置时钟延迟 0 qspi.LPBK_DLY_ADJ [DLY0] = 0b00；
  • 设置时钟延迟 1 qspi.LPBK_DLY_ADJ [DLY1] = 0b00。

• 12.3.2 线性寻址模式

• 示例：线性寻址模式（内存读取）：
  线性寻址模式下数据读取的操作序列如下：
  1. 将手动启动使能设置为自动模式，qspi.Config_reg [Man_start_en] = 0；
  2. 断言片选，qspi.Config_reg [PCS] = 0；
  3. 编程线性寻址模式的配置寄存器，示例值如表 12-3（344 页）所示；
  4. 使能控制器，qspi.En_REG [SPI_EN] = 1；
  5. 从线性地址内存区域读取数据，内存范围取决于设备的大小和数量，范围从 0xFC00_0000 到 0xFDFF_FFFF；
  6. 禁用控制器，qspi.En_REG [SPI_EN] = 0；
  7. 撤销片选，qspi.Config_reg [PCS] = 1。

• 12.3.3 配置 I/O 模式

• 示例：I/O 模式（内存读写）：
  以下是使用 I/O 模式进行读写的操作序列：
  1. 使能手动模式，写入 1 到 qspi.Config_reg [Man_start_en, Manual_CS] = 1；

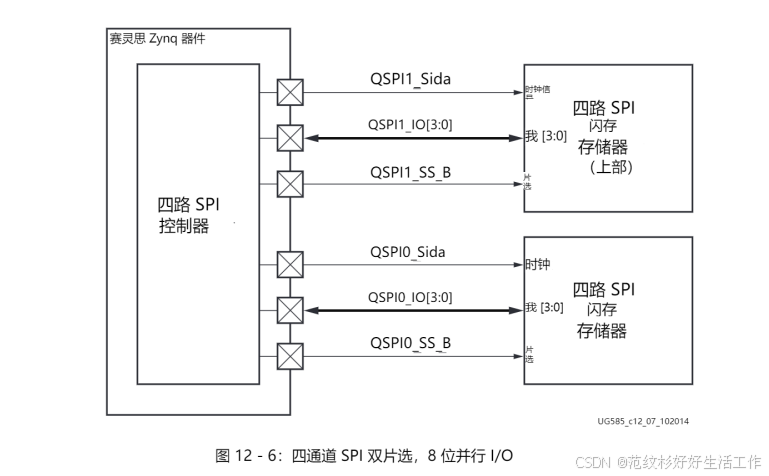

  2. 配置闪存设备（参考图 12-6，355 页），单个闪存设备使用 qspi.LQSPI_CFG 寄存器的复位值，并行双闪存设备时，向 TWO_MEM、SEP_BUS 位域写入 1；
  3. 断言片选，qspi.Config_reg [PCS] =0；
  4. 使能控制器，qspi.En_REG [SPI_EN] = 1；
  5. 向闪存写入字节序列，通过 TXD 寄存器向 TxFIFO 写入 1 到 4 字节（参考 12.2.3 节 “I/O 模式传输寄存器（TXD）”）；
  6. 避免 TxFIFO 溢出，TxFIFO 为空时可写入 252 字节，之后软件可通过读取 qspi.Intr_status_REG [TX_FIFO_full]，等待其为 0 后再写入 TXD 寄存器；
  7. 使能中断，写入 qspi.Intrpt_en_REG，中断处理程序相关内容见中断处理程序部分；
  8. 开始数据传输，qspi.Config_reg [Man_start_com] = 1；
  9. 中断处理程序：在四通道 SPI 闪存的编程 / 读取操作期间，将所有所需数据传输到 QSPI 闪存（见示例：I/O 模式中断服务程序，349 页）；
  10. 若执行读操作：重新排列读取数据，去除虚拟周期导致的读取数据；
  11. 禁用控制器，qspi.En_REG [SPI_EN] = 0；
  12. 解除片选，QSPI.Config_reg [PCS] = 1。
•

  注意，TxFIFO 宽度必须编程为 32 位：qspi.Config_reg [FIFO_WIDTH] = 0b11，软件需要处理 “连续非字对齐” 传输。

• 示例：I/O 模式中断服务程序：
  1. 根据四通道 SPI 设备类型配置 ISR 以处理中断条件。要从四通道 SPI 设备读取数据，最简单的 ISR 从 RxFIFO 读取数据并向 TxFIFO 写入内容。系统中断控制器（GIC）见第 7 章 “中断”，控制器产生系统外设中断（SPI），IRQ ID #51。四通道 SPI 控制器的中断机制见 12.3.4 节 “I/O 模式中断”；
  2. 读传输中断：RxFIFO 非空中断；
  3. 写传输中断：TxFIFO 非满中断。

• 12.3.4 I/O 模式中断

  中断仅在 I/O 模式下使用，当任何中断条件满足时，控制器会断言中断。四通道 SPI 中断处理程序检查中断原因，单个中断服务程序可管理所有中断条件。

• 示例：Rx 和 Tx 的中断处理程序：
  中断处理程序由 IRQ ID #51 触发，示例程序读取 RxFIFO 直到为空，然后填充 TxFIFO。RxFIFO 非空中断状态用于判断是否可从 RxFIFO 读取内容，TxFIFO 非满中断指示 TxFIFO 是否有空间容纳更多内容；
  1. 禁用控制器中的所有中断，qspi.Intrpt_dis_REG [TX_FIFO_not_full, RX_FIFO_full] 均设为 1；
  2. 清除中断，读取中断状态寄存器 qspi.Intr_status_REG；
  3. 清空 RxFIFO，检查 RxFIFO 非空中断是否断言，若 qspi.Intr_status_REG [RX_FIFO_not_empty] = 1，则 RxFIFO 中有数据：
  • 若状态断言，从 RxFIFO 读取数据，使用 qspi.RX_data_REG 寄存器读取；
  • 从 RxFIFO 读取数据并轮询中断状态，直到 RxFIFO 为空（qspi.Intr_status_REG [RX_FIFO_not_empty] = 0）；
  1. 填充 TxFIFO，检查 TxFIFO 非满状态是否断言，若 qspi.Intr_status_REG [TX_FIFO_not_Full] = 1，则有数据要发送到闪存设备（编程和 / 或读取操作）：
  • 向 qspi.TXD0 寄存器写入数据；
  • 轮询 qspi.Intr_status_REG [TX_FIFO_full] = 1，这表示 TX FIFO 已满；
  • 重复步骤 a 和 b，直到所有数据都写入 TxFIFO 或直到 qspi.Intr_status_REG [TX_FIFO_full] = 1；
  1. 使能中断，设置 qspi.Intrpt_en_REG [TX_FIFO_not_full, RX_FIFO_full] 均为 1；
  2. 开始数据传输，设置 qspi.Config_reg [MANSTRTEN] = 1。

• 12.3.5 Rx/Tx FIFO 对 I/O 命令序列的响应

• 示例命令和序列：
  • 写使能命令；
  • 读状态命令；
  • 读数据序列；
•

  在这些示例中，YY 可以是任何值，每个 YY 对可以有不同的值。

  在串行传统模式下接收数据时，从 MISO/DQ1 线采样的值同步到时钟后存入 RxFIFO，而命令和地址事务在 MOSI/DQ0 上进行。

• 示例：写使能命令（代码 0x06）：
  1. 发送写使能命令（WREN），向 qspi.TXD1 寄存器写入 0xYYYY_YY06：
  • WREN 命令 = 0×06；
  • YY=0；
  • 控制器从 TxFIFO 向设备移出 1 个字节，并在 RxFIFO 中接收 1 个字节；
  1. 读取状态，读取 qspi.RXD 寄存器并接收 0xYYPP_PPPP：
  • 当 YY=0×0（状态）且 PP_PPPP=0×0（位的先前状态）时，值为 0x0000_0000；
  • 软件记录写使能命令产生了 1 个字节，并向调用函数返回 0xYY；
•

  发送 WREN 命令后 RxFIFO 中的内容如下（“先前” 表示该值与寄存器先前的值相比未发生变化）：

  RxFIFO 条目	最高有效位			最低有效位
  1	无效	无效	无效	无效
  0	00	先前	先前	先前

• 示例：读状态命令（代码 0x05）：
  1. 发送读状态命令（RDSR），向 qspi.TXD2 寄存器写入 0xYYYY_DD05：
  • 命令为 0x05，DD = 虚拟数据，YY=0；
  • 控制器从 TxFIFO 向闪存移出 2 个字节，并在 RxFIFO 中接收 2 个字节；
  1. 读取状态值，从 qspi.RXD 寄存器读取 0xZZYY_PPPP：
  • 当 ZZ=0×03、YY=0×0 且 PPPP=0x0 时，值为 0x0300_0000；
  • 软件记录有 2 个有效字节，并向调用函数返回 0x00、0x03；
•

  发送 RDSR 命令后 RxFIFO 中的内容如下表（“先前” 表示该值与寄存器先前的值相比未发生变化）：

  TxFIFO 条目	最高有效位			最低有效位
  1	无效	无效	无效	无效
  0	0x3	0x00	先前	先前

• 示例：读数据序列：
  本示例向调用函数返回地址 0 处的 4 个字节数据：
  1. 发送数据读指令，向 qspi.TXD0 寄存器写入 0xA2A1_A003：
  • 指令包括命令（0x03）和地址（A0、A1 和 A2）；
  1. 发送虚拟数据，向 qspi.TXD0 寄存器（第二个 TxFIFO 条目）写入 0xD0D1_D2D3（虚拟数据）：
  • 控制器从 TxFIFO 向闪存移出 8 个字节，并在 RxFIFO 中接收 8 个字节；
•

  本示例中 TxFIFO 的内容如下，从控制器到设备的字节序列为：0x03、Y0、Y1、Y2、D0、D1、D2 和 D3。

  TxFIFO 条目	最高有效位			最低有效位
  1	D3	D2	D1	D0
  0	A2	A1	A0	0x03

• 读指令字之后的数据，读取 qspi.RXD 寄存器并接收 0xYYYY_YYYY：
• YY=0；
• 读取闪存数据，再次读取 RXD 寄存器并接收 0xD3D2_D1D0：
• 对于第二次读取，软件记录有 4 个有效字节；
• 示例数据：0x2468ACEF；
• 总体而言，软件读取这些字节：0x00、0x00、0x00、0x00、0x24、0x68、0xAC、0xEF，并向调用函数返回这 4 个字节的数据；
•

  本示例中 RxFIFO 的内容如下，从设备到控制器的字节序列为：YY、YY、YY、YY、0xEF、0xAC、0x68 和 0x24。

  RxFIFO 条目	最高有效位			最低有效位
  1	0x24	0x68	0xAC	0xEF
  0	YY	YY	YY	YY

  12.3.6 寄存器概述

  寄存器概述如表 12-5 所示：

  地址偏移	软件助记符名称	描述
  0x00	Config_reg	配置
  0x04	Intr_status_REG	中断状态
  0x08	Intrpt_en_REG	中断使能
  0x0C	Intrpt_dis_REG	中断禁用
  0x10	Intrpt_mask_REG	中断掩码
  0x14	En_REG	控制器使能
  0x18	Delay_REG	延迟
  0x1C	TXD0	传输 1 字节命令和 3 字节数据或 4 字节数据
  0x20	Rx_data_REG	接收数据（RxFIFO）
  0x24	Slave_Idle_count_REG	从机空闲计数
  0x28	TX_thres_REG	TxFIFO 阈值水平（以 4 字节字为单位）
  0x2C	RX_thres_REG	RxFIFO 阈值水平（以 4 字节字为单位）
  0x30	GPIO	通用输入输出
  0x38	LPBK_DLY_ADJ	环回主时钟延迟调整
  0x80	TXD1	传输 1 字节命令
  0x84	TXD2	传输 1 字节命令和 1 字节数据
  0x88	TXD3	传输 3 字节 1 字节命令和 2 字节数据
  0xA0	LQSPI_CFG	线性模式配置
  0xA4	LQSPI_STS	线性模式状态
  0xFC	MOD_ID	模块 ID

  12.4 系统功能

  12.4.1 时钟

  控制器和 I/O 接口由参考时钟（QSPI_REF_CLK）驱动，控制器的互连还需要 APB 接口 CPU_1x 时钟，这些时钟由 PS 时钟子系统生成。

• CPU_1x 时钟：参考 25.2 节 “CPU 时钟” 了解一般时钟编程信息，CPU_1x 时钟与四通道 SPI 参考时钟异步运行；

• QSPI_REF_CLK 和四通道 SPI 接口时钟：QSPI_REF_CLK 是主控制器时钟，源自 PS 时钟子系统。使用 slcr.LQSPI_CLK_CTRL 寄存器编程时钟使能、PLL 选择和分频器设置，参考 25.6.3 节 “SDIO、SMC、SPI、四通道 SPI 和 UART 时钟” 编程 QSPI_REF_CLK 频率；

• 使用 qspi.Config_reg [BAUD_RATE_DIV] 位字段将 QSPI_REF_CLK 分频为 2、4、8、16、32、64、128 或 256，以生成四通道 SPI 接口时钟；

• 为了电源管理，可使用 slcr 寄存器中的时钟使能关闭时钟，参考数据手册了解参考时钟的工作频率；

• 手动模式下的时钟比率限制：在手动模式下，为保证控制器可靠运行，QSPI_REF_CLK 频率必须大于或等于 CPU_1x 时钟频率；

• 自动模式下没有这种限制，参考时钟通过 qspi.Config_reg [baud_rate_divisor] 分频生成闪存的 SCLK 时钟。

• 示例：设置参考时钟：
  本示例假设所选 PLL（ARM、DDR 或 IO）工作在 1000 MHz，所需的四通道 SPI 参考时钟频率为 200 MHz；

  1. 选择 PLL 源、分频器并使能，向 slcr.QSPI_CLK_CTRL 寄存器写入 0x0000_0501：
  • 使能参考时钟；
  • 将 I/O PLL 时钟分频 5：DIVISOR = 0×05；
  • 选择 I/O PLL 作为时钟源。

• 四通道 SPI 反馈时钟：四通道 SPI 接口支持一个可选的反馈时钟引脚，名为 qspi_sclk_fb_out。该引脚用于高速四通道 SPI 时序模式，此时内存接口时钟需要大于 40 MHz。反馈信号从 I/O 的内部输入接收，因此需要对 MIO 引脚 8 进行编程并允许其自由切换。有关如何编程 MIO_PIN_08 寄存器的说明，请参考 12.5.2 节 “MIO 编程” 中的可选编程示例；

• 使用四通道 SPI 反馈模式时，qspi_sclk_fb_out 引脚应仅连接到上拉或下拉电阻，这是设置 MIO 电压模式（vmode）所必需的；

• 12.4.2 复位

  控制器有两个复位域：APB 接口和控制器本身，可一起或独立控制，每种复位类型的影响总结在表 12-6 中：

  名称	APB 接口	TxFIFO 和 RxFIFO	协议引擎	寄存器
  APB 接口复位 slcr.LQSPI_RST_CTRL [LQSPI_CPU1X_RST]	是	是	否	是
  PS 复位子系统 slcr.LQSPI_RST_CTRL [QSPI_REF_RST]	否	是	是	否

• 示例：复位 APB 接口和四通道 SPI 控制器：
  1. 设置控制器复位，向 slcr.LQSPI_RST_CTRL [QSPI__REF_RST 和 LQSPI_CPU1X_RST] 位字段写入 1；
  2. 清除控制器复位，向 slcr.LQSPI_RST_CTRL [QSPI__REF_RST 和 LQSPI_CPU1X_RST] 位字段写入 0。

• 12.5 I/O 接口

  12.5.1 接线连接

  I/O 信号通过 MIO 引脚可用，四通道 SPI 控制器支持最多两个 SPI 闪存，采用共享或独立总线配置，支持多种操作配置：

• 四通道 SPI 单 SS，4 位 I/O；
• 四通道 SPI 双 SS，8 位并行 I/O；
• 四通道 SPI 双 SS，4 位堆叠 I/O；
• 四通道 SPI 单 SS，传统 I/O；
•

  重要提示：若要使用 QSPI 内存子系统，QSPI 0 必须存在。QSPI 1 是可选的，仅在双内存配置时需要，因此 QSPI_1 不能单独使用。

• 单 SS，4 位 I/O：
  4 位闪存接口连接到控制器配置的框图如图 12-5 所示。

•

• 双 SS，8 位并行：
  控制器支持最多两个 SPI 闪存并行工作，如图 12-6 所示。这种配置将最大可寻址 SPI 闪存从 16 MB（24 位寻址）增加到 32 MB（25 位寻址）。

•

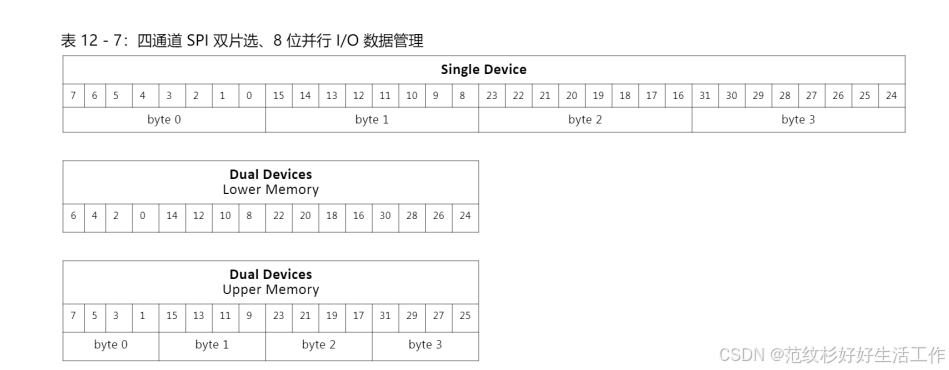

  对于 8 位并行配置，数据字的偶数位位于低内存，奇数位位于高内存。控制器在 I/O 和线性模式下都负责数据管理。四通道 SPI 控制器从两个四通道 SPI 设备读取数据，并在将状态数据写入 RXFIFO 之前对两个设备的状态信息执行 OR（或）操作。表 12-7 显示了 8 位并行配置下 32 位数据字的数据位排列，表 12-8 显示了双四通道 SPI 并行模式下的四通道 SPI 命令行为。

  命令	双并行四通道 SPI 控制器行为
  扇区擦除	四通道 SPI 控制器向两个芯片发送擦除命令，每个部分执行 64 KB 擦除操作，实际上从两个存储器中总共擦除 128 KB
  读 ID	仅从低闪存总线获取接收的数据并将其放入 RXD，因此无需组合数据。因此，在使用并行闪存模式时，上下闪存部分必须是相同的部件
  页编程	将偶数位和奇数位分离并在两个存储器中编程，更多信息参考表 12-7
  读	从两个设备读取偶数和奇数数据位，并按表 12-7 所示进行交错
  RDSR	两个部分的 WIP 位进行 OR 操作以形成读取数据的最低有效位，其他 7 位仅来自低总线

  8 位并行配置中，总可寻址内存大小为 32 MB，这需要 25 位地址。所有内存访问必须字对齐并具有双字节分辨率。在线性模式下，四通道 SPI 控制器将 AXI 地址除以 2，并将除法后的地址发送到四通道 SPI 设备。在 I/O 模式下，软件负责执行地址转换以支持 SPI 24 位地址。


• 双 SS，4 位堆叠 I/O：
  为减少 I/O 引脚数量，控制器还支持最多两个 SPI 闪存采用共享总线配置，如图 12-7 所示。这种配置将最大可寻址 SPI 闪存从 16 MB（24 位寻址）增加到 32 MB（25 位寻址），但吞吐量与单内存模式相同。请注意，在此配置中，不支持设备级 XIP 模式（读指令码 0xbb 和 0xeb）。

全文总结

• 若使用线性四通道 SPI 内存子系统，应始终连接低 SPI 闪存，高闪存是可选的。总地址空间为 32 MB，采用 25 位地址。在 I/O 模式下，地址的最高有效位由 U_PAGE 定义，该位位于寄存器 0xA0 的位 28。在线性地址模式下，AXI 地址位 24 确定高内存页或低内存页。所有命令将由 I/O 模式下 U_PAGE 选择的设备和线性模式下地址位 24 选择的设备执行。

• 单 SS，传统 I/O：
  四通道 SPI 控制器可工作在传统单比特串行接口模式，支持 1x、2x 和 4x I/O 模式，如图 12-8 所示。

• 12.5.2 MIO 编程

  四通道 SPI 信号可路由到特定的 MIO 引脚，参考表 12-9 “四通道 SPI 接口信号”，接线图如图 12-5 至图 12-8 所示。一般路由概念和 MIO I/O 缓冲器配置在 2.4 节 “PS–PL 电压电平转换器使能” 中说明。

  若使用 4 位 I/O 总线，则使用四通道 SPI 0。若需要大于 40 MHz 的总线频率，则四通道 SPI 反馈时钟必须路由到 MIO 引脚 8。

• 示例：为单个设备编程 I/O：
  以下步骤适用于上述所有四通道 SPI I/O 接口连接：

  1. 配置 MIO 引脚 1 为片选 0 输出，向 slcr.MIO_PIN_01 寄存器写入 0x0000_1202：
  • 将四通道 SPI 0 片选路由到引脚 1；
  • 三态由四通道 SPI 控制（TRI_ENABLE = 0）；
  • LVCMOS18（参考寄存器定义了解其他电压选项）；
  • 慢 CMOS 边沿（良性设置）；
  • 启用内部上拉电阻；
  • 禁用 HSTL 接收器（因选择了 LVCMOS 而禁用）；
  1. 配置 MIO 引脚 2 至 5 为 I/O，向每个 slcr.MIO_PIN_{02:05} 寄存器写入 0x0000_0302：
  • 将四通道 SPI 0 I/O 引脚路由到引脚 2 至 5；
  • 三态由四通道 SPI 控制（TRI_ENABLE = 0）；
  • LVCMOS18（参考寄存器定义了解其他电压选项）；
  • 慢 CMOS 驱动边沿；
  • 禁用内部上拉电阻；
  • 禁用 HSTL 接收器；
  1. 配置 MIO 引脚 6 为串行时钟 0 输出，向 slcr.MIO_PIN_06 寄存器写入 0x0000_0302：
  • 将四通道 SPI 0 串行时钟路由到引脚 6；
  • 三态由四通道 SPI 控制（TRI_ENABLE = 0）；
  • LVCMOS18（参考寄存器定义了解其他电压选项）；
  • 慢 CMOS 边沿（良性设置）；
  • 禁用内部上拉电阻；
  • 禁用 HSTL 接收器。

• 选项：添加第二个设备片选：
  以下 I/O 连接需要此步骤：

  • 双选择，共享 4 位数据内存接口；
  • 双选择，独立 4 位数据内存接口；
  1. 配置 MIO 引脚 0 为片选 1 输出，向 slcr.MIO_PIN_00 寄存器写入 0x0000_1302：
  • 将四通道 SPI 1 片选路由到引脚 0；
  • 三态由四通道 SPI 控制（TRI_ENABLE = 0）；
  • LVCMOS18（参考寄存器定义了解其他电压选项）；
  • 慢 CMOS 边沿（良性设置）；
  • 启用内部上拉电阻；
  • 禁用 HSTL 接收器。

• 选项：添加第二个串行时钟：
  双选择、独立 4 位数据内存接口需要此步骤：
  5. 配置 MIO 引脚 9 为串行时钟 1 输出，向 slcr.MIO_PIN_09 寄存器写入 0x0000_0302：

  • 将四通道 SPI 1 串行时钟路由到引脚 9；
  • 三态由四通道 SPI 控制（TRI_ENABLE = 0）；
  • LVCMOS18（参考寄存器定义了解其他电压选项）；
  • 慢 CMOS 边沿（良性设置）；
  • 禁用内部上拉电阻；
  • 禁用 HSTL 接收器。

• 选项：添加 4 位数据：
  双选择、独立 4 位数据内存接口需要以下步骤：
  6. 配置 MIO 引脚 10 至 13 为 I/O，向每个 slcr.MIO_PIN_{10:13} 寄存器写入 0x0000_0302：

  • 将四通道 SPI 1 I/O 引脚路由到引脚 9 至 13；
  • 三态由四通道 SPI 控制（TRI_ENABLE = 0）；
  • LVCMOS18（参考寄存器定义了解其他电压选项）；
  • 慢 CMOS 驱动边沿；
  • 禁用内部上拉电阻；
  • 禁用 HSTL 接收器。

• 选项：添加反馈输出时钟：
  当 I/O 接口工作在 40 MHz 以上时，使用可选的反馈时钟。它应仅连接到上拉或下拉电阻，用于 MIO 电压模式（vmode）的引脚绑定时。还必须启用反馈时钟；
  7. 配置 MIO 引脚 8 为反馈时钟，向 slcr.MIO_PIN_08 寄存器写入 0x0000_0302：

  • 将四通道 SPI 反馈时钟输出路由到引脚 8；
  • 三态由四通道 SPI 控制（TRI_ENABLE = 0）；
  • LVCMOS18（参考寄存器定义了解其他电压选项）；
  • 慢 CMOS 边沿（良性设置）；
  • 禁用内部上拉电阻；
  • 禁用 HSTL 接收器。

• 12.5.3 MIO 信号

  四通道 SPI 闪存信号通过 MIO 多路复用器路由到 MIO 设备引脚。双控制器端口的每一侧可单独启用，或一起作为 8 位 I/O 接口工作。

  四通道 SPI 闪存信号路由到 MIO 引脚，如表 12-9 所示：

  四通道 SPI 闪存接口				MIO 引脚			控制器默认输入值
  信号	数据 I/O 模式			四通道 SPI 0	四通道 SPI 1	I/O	名称
  	1 位数据	2 位数据	4 位数据
  闪存片选	~	~	~	1	0	O	QSPI{1,0}_SS_B	~
  串行时钟	~	~	~	6	9	O	QSPI{1,0}_SCLK	~
  输出反馈时钟	~	~	~	8		O	QSPI_SCLK_FB_OUT	~
  I/O 0	主输出	I/O 0	I/O 0	2	10	IO	QSPI{1,0}_IO_0	0
  I/O 1	主输入	I/O 1	I/O 1	3	11	IO	QSPI{1,0}_IO_1	0
  I/O 2	写保护	写保护	I/O 2	4	12	IO	QSPI{1,0}_IO_2	0
  I/O 3	保持	保持	I/O 3	5	13	IO	QSPI{1,0}_IO_3	0

• 当四通道 SPI 时钟频率大于 FQSPICLK2 时，MIO 8 引脚必须编程为反馈输出时钟，且 MIO 8 引脚在 PCB 上仅应连接到上拉 / 下拉电阻用于引导。

一、基本介绍

• 所属与用途：Quad-SPI 闪存控制器是输入 / 输出外设（IOP）的一部分，位于 PS 中，用于访问多比特串行闪存设备，适用于高吞吐量和低引脚数应用。
• 操作模式：
  • I/O 模式：软件与闪存设备协议紧密交互，通过四个 TXD 寄存器写入命令和数据，从 RXD 寄存器读取接收的数据。
  • 线性寻址模式：使用部分设备操作，消除 I/O 模式读取闪存的软件开销，硬件发出命令并控制数据从闪存总线到 AXI 接口的流动，控制器响应 AXI 接口上的内存请求，如同闪存是 ROM。
  • 传统 SPI 模式：QSPI 控制器作为普通 SPI 控制器工作。
• 连接设备：可连接 1 或 2 个闪存设备。两个设备可并行连接实现 8 位性能，或堆叠成 4 位排列以最小化引脚数。

二、主要特性

• 接口：32 位 AXI 接口（用于线性寻址模式传输）、32 位 APB 接口（用于 I/O 模式传输）。
• 协议：可编程总线协议，支持 Micron 和 Spansion 的闪存。
• 性能：传统 SPI 及可扩展性能，支持 1x、2x、4x、8x I/O 宽度。
• 灵活 I/O 配置：单 SS 4 位 I/O 闪存接口模式、双 SS 8 位并行 I/O 闪存接口模式、双 SS 4 位堆叠 I/O 闪存接口模式、单 SS 传统 SPI 接口。
• 寻址：每设备 16MB 寻址（两个设备 32MB）。
• 设备密度：I/O 和线性模式下设备密度最高 128Mb，I/O 模式支持大于 128Mb 的密度。
• I/O 模式特性：软件发出指令并管理闪存操作，有 FIFO 控制中断，63 字 RxFIFO 和 63 字 TxFIFO。
• 线性寻址模式特性：控制器解释内存读写，AXI 端口缓冲最多四个读请求，支持 AXI 递增和包装地址功能。

三、功能描述

• 操作模式转换：通过软件复位等实现模式转换，如图 12-3 所示。
• I/O 模式：
  • 软件负责根据 Quad-SPI 协议准备和格式化命令及数据为指令，推入发送 FIFO，发送逻辑序列化 TxFIFO 内容并发送到闪存，同时采样串行数据转换后存入 RxFIFO。
  • 读命令时，MIO 在发送逻辑控制下适时从输出切换为输入，软件需从 RxFIFO 过滤原始数据获取相关内容，控制器不修改软件写入的指令和 RxFIFO 中的捕获数据，支持小端模式。
  • 流控制：分为自动和手动模式。自动模式下，包括片选控制的整个传输序列由硬件完成；手动模式下，用户控制数据传输的开始，还可进一步选择控制片选。
• I/O 模式传输寄存器（TXD）：有四个只写 32 位 TXD 寄存器，软件写入特定闪存设备所需的字节序列，各寄存器写入格式不同，且连续访问不同 TXD 寄存器需清空 TxFIFO，TXD0 到 TXD0 访问无需清空。
• 线性寻址模式：
  • 具备 32 位 AXI 从接口支持线性地址映射的读操作，AXI 读命令被转换为 QSPI 命令加载对应内存数据并通过 AXI 接口返回，闪存子系统类似带 AXI 接口的只读存储器，命令流水线深度为 4。
  • AXI 接口操作：仅支持 AXI 读命令，忽略有效写地址和数据，所有 AXI 写在写响应通道产生 SLVERR 错误，支持递增或包装地址突发读，不支持固定地址突发读，读访问必须字对齐且数据宽度为 32 位。
  • 部分 AXI 读地址通道信号被忽略，如下表：

• 接口配置和读模式：软件通过写入 qspi.LQSPI_CFG [INST_CODE] 定义线性寻址模式使用的 SPI 读命令，不同操作模式有对应的指令代码和推荐配置寄存器设置，如表 12-3 所示。
• 读数据管理：63 深 RxFIFO 提供读数据缓冲，线性地址适配器去除与指令码、地址、虚拟周期对应的输入数据，控制器会修改地址以实现数据字对齐。
• 读延迟：以 100MHz 的 Quad I/O 模式且 2 个虚拟字节为例，总延迟为 30 个周期，对应 320ns，其他读模式延迟更高。
• 不支持的设备：一些实现自定义 4 位 SPI 类接口的设备，如 SST 的 SQI 设备、Atmel 的 Fast4 设备等，控制器不支持这些自定义接口。
• 支持的内存读写命令：支持多种命令，如下表：

四、编程指南

• 启动序列：配置时钟（参考 12.4.1 节）、配置 Tx/Rx 信号（参考 12.5.2 节 MIO 编程）、复位控制器（参考 12.4.2 节）、配置控制器（参考 12.3.1 节），然后配置为线性寻址模式或 I/O 模式。
• 配置控制器：适用于线性和 I/O 模式，配置波特率、主模式、闪存模式、字节序、FIFO 宽度、时钟相位和极性等，若波特率分频器为 2，需修改默认设置。
• 线性寻址模式操作序列：设置手动启动使能为自动模式、断言片选、编程线性寻址模式配置寄存器、使能控制器、从线性地址内存区域读取数据、禁用控制器、解除片选。
• I/O 模式操作序列：使能手动模式、配置闪存设备、断言片选、使能控制器、向 TxFIFO 写入字节序列、避免 TxFIFO 溢出、使能中断、开始数据传输、处理中断、重新排列读数据（若为读操作）、禁用控制器、解除片选。
• I/O 模式中断处理：中断由 IRQ ID #51 触发，处理程序读取 RxFIFO 直到为空，然后填充 TxFIFO，有特定的步骤，如禁用中断、清除中断、处理 RxFIFO 和 TxFIFO、使能中断等。
• Rx/Tx FIFO 对 I/O 命令序列的响应：举例说明写使能命令、读状态命令、读数据序列等情况下 FIFO 的内容和操作。
• 寄存器概述：多个寄存器，如下表：

五、系统功能

• 时钟：
  • 控制器和 I/O 接口由参考时钟（QSPI_REF_CLK）驱动，互连需要 APB 接口 CPU_1x 时钟，这些时钟由 PS 时钟子系统生成。
  • CPU_1x 时钟与 Quad-SPI 参考时钟异步运行。
  • QSPI_REF_CLK 是主控制器时钟，来自 PS 时钟子系统，其时钟使能、PLL 选择和分频器设置通过 slcr.LQSPI_CLK_CTRL 寄存器编程，Quad-SPI 接口时钟由 QSPI_REF_CLK 分频得到。
  • 手动模式下，QSPI_REF_CLK 频率必须大于或等于 CPU_1x 时钟频率，自动模式无此限制。
  • 可选反馈时钟引脚 qspi_sclk_fb_out，用于高速 Quad-SPI 时序模式（内存接口时钟大于 40MHz）。
• 复位：控制器有 APB 接口和控制器本身两个复位域，可一起或独立控制，复位效果如下表：

六、I/O 接口

• 接线连接：I/O 信号通过 MIO 引脚可用，支持多种配置，且 QSPI 0 必须存在，QSPI 1 可选。
• MIO 编程：Quad-SPI 信号可路由到特定 MIO 引脚，不同配置有相应的编程步骤，如单设备、添加第二设备片选等。
• MIO 信号：Quad-SPI 闪存信号路由到 MIO 引脚，如下表：

1. 关键问题：

• 问题 1：Quad-SPI 闪存控制器的三种操作模式各有什么特点和适用场景？
  • 答案：I/O 模式下，软件与闪存设备协议紧密交互，需手动处理命令和数据，适用于需要软件精细控制闪存操作的场景，如复杂的闪存编程和配置。线性寻址模式消除了 I/O 模式读取的软件开销，硬件自动处理命令和数据流动，使闪存像 ROM 一样被访问，适用于需要高效读取闪存数据的场景，如程序执行。传统 SPI 模式下，控制器作为普通 SPI 控制器工作，适用于兼容传统 SPI 设备的场景。
• 问题 2：在 I/O 模式下，流控制的自动模式和手动模式有何区别？
  • 答案：自动模式中，包括片选控制的整个传输序列由硬件完成，传输在 TxFIFO 有数据时开始，TxFIFO 为空时结束且片选自动失效，适合连续数据传输但要求软件及时供应数据。手动模式下，用户控制传输开始，可选择是否控制片选。不控制片选时，传输受 TxFIFO 深度限制；控制片选时，可通过再次填充 TxFIFO 继续传输，无字节数限制，适合大数据传输。
• 问题 3：线性寻址模式下，AXI 接口的操作有哪些限制和特性？
  • 答案：限制方面，仅支持 AXI 读命令，忽略写操作并返回错误；不支持固定地址突发读，仅支持递增或包装地址突发读；读访问必须字对齐且数据宽度为 32 位；部分 AXI 读地址通道信号被忽略。特性方面，AXI 从接口可接受最多四个未完成的读命令；读命令被转换为 SPI 闪存读指令；有 63 深 RxFIFO 用于数据缓冲；控制器会自动调整地址以实现数据字对齐。
