[硬件电路-129]：模拟电路 - 继电器的工作原理、关键指标、常用芯片与管脚定义
一、工作原理
继电器是一种基于电磁感应原理的自动开关装置，通过控制小电流电路实现大电流电路的通断。

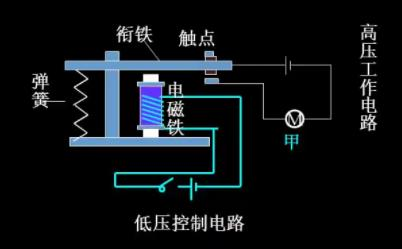

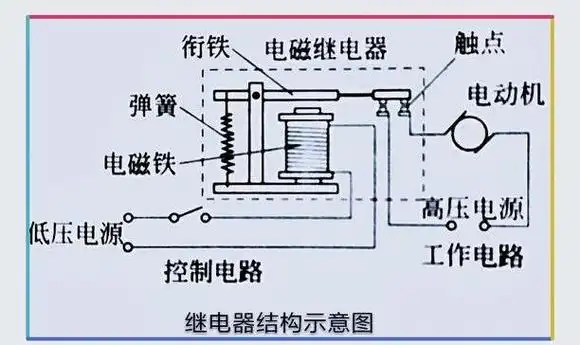

其核心结构包括：
- 电磁铁（线圈+铁芯）：通电时产生磁场，吸引衔铁动作。
- 触点系统：包含常开触点（NO）、常闭触点（NC）和公共端（COM）。常闭和常开两种选择，实际根据应用的需要选择常开或常闭。
- 常开触点：线圈未通电时断开，通电后闭合。
- 常闭触点：线圈未通电时闭合，通电后断开。
- 复位弹簧：线圈断电后，弹簧使触点恢复初始状态。
典型工作流程：
- 吸合过程：线圈通电产生磁场，衔铁被吸合，常开触点闭合，常闭触点断开。
- 释放过程：线圈断电，磁场消失，衔铁在弹簧作用下复位，触点恢复初始状态。
应用场景：
继电器广泛应用于自动控制电路中，例如：
- 电路保护：过载或短路时切断电路。
- 信号转换：将微弱控制信号转换为大功率输出。
- 逻辑控制：实现时间延迟、顺序控制等功能。
二、关键指标
选择继电器时需重点关注以下参数：
- 触点额定电流/电压：
- 额定电流：触点长期稳定工作的最大电流（如5A、30A、数百A）。
- 额定电压：触点能承受的最大电压（如220V、380V、数千伏）。
- 线圈参数：
- 额定工作电压：线圈正常工作的电压（如5V、12V、24V）。
- 直流电阻：线圈的直流电阻值（可通过万用表测量）。
- 动作特性：
- 吸合电流：触点闭合所需的最小电流。
- 释放电流：触点断开所需的最大电流。
- 动作时间：从线圈通电到触点完全闭合的时间（通常为毫秒级）。
- 复位时间：从线圈断电到触点完全断开的时间。
- 绝缘性能：
- 绝缘电阻：触点与绕组之间的电阻值（通常用MΩ表示），反映绝缘性能。
- 寿命与可靠性：
- 机械寿命：触点在开合运动中能承受的操作次数（如10万次、100万次）。
- 热稳定性：长时间工作下触点不因热胀冷缩而粘连的能力。
三、常用芯片
继电器驱动芯片用于优化控制电路的效率与可靠性，典型芯片包括：
- CN8023：
- 应用：磁保持继电器驱动，广泛用于电力仪表、SVG设备智能电容器控制板。
- 特点：
- 工作电压范围：5V~36V。
- 最大驱动电流：450mA。
- 静态电流：10nA，支持快速关断功能。
- 输入信号防噪声处理，电感性负载反冲保护。
- TPL7401（德州仪器）：
- 类型：电流驱动型磁保持继电器驱动芯片。
- 特点：低功耗、快速响应、抗干扰能力强，适用于工业自动化、汽车电子。
- DRV8701（德州仪器）：
- 类型：电压驱动型磁保持继电器驱动芯片。
- 特点：高可靠性、低功耗、易于集成，适用于智能家居、通信设备。
- AO3401A（安森美半导体）：
- 类型：电流驱动型磁保持继电器驱动芯片。
- 特点：高效率，适用于对功耗要求严格的场景。
四、管脚定义
继电器管脚定义因型号而异，但通常包含以下功能引脚：
- 线圈引脚：
- Coil+：线圈正极，接控制电路电源。
- Coil-：线圈负极，接控制电路地。
- 触点引脚：
- COM（Common）：公共端，连接控制电路。
- NO（Normally Open）：常开端，线圈未通电时与COM断开，通电后闭合。
- NC（Normally Closed）：常闭端，线圈未通电时与COM闭合，通电后断开。
- 辅助引脚（部分型号）：
- 触发引脚：用于接通控制电流。
- 状态反馈引脚：输出触点状态信号。
典型接线示例：
- 控制信号输入：通过晶体管或驱动芯片控制线圈通断。
- 负载连接：将负载（如电机、灯泡）接在COM与NO（或NC）之间，根据需求选择常开或常闭触点。
