西门子 G120 变频器全解析：从认知到参数设置
在工业自动化领域，变频器作为电机驱动的核心设备，其稳定运行与精准控制直接影响生产效率。西门子 G120 变频器凭借可靠性能与灵活配置，成为众多工业场景的优选。本文将从基础认知、操作面板到参数设置，全方位带你掌握 G120 变频器的核心知识。
一、G120 变频器的 "家族背景" 与组成
西门子变频器家族按应用场景分为低压、高压和直流三大类，其中 SINAMICS 系列是最新驱动平台。G 系列作为常规性能变频器，适用于动态性能需求中等的场景，而 G120 正是 G 系列中的 "多面手"，能胜任泵、风机、传送带等多种设备的驱动任务。
G120 变频器的 "三大部分"：
- 功率模块：负责交流供电与功率输出，是变频器的 "动力心脏"
- 控制单元：提供弱电逻辑控制，相当于变频器的 "大脑"，常见型号有 CU230P-2（专用于泵类）、CU240B-2/CU240E-2（通用机械）、CU250S-2（高精度设备如挤出机）
- 操作面板（BOP-2）：人机交互接口，用于参数设置与状态监控

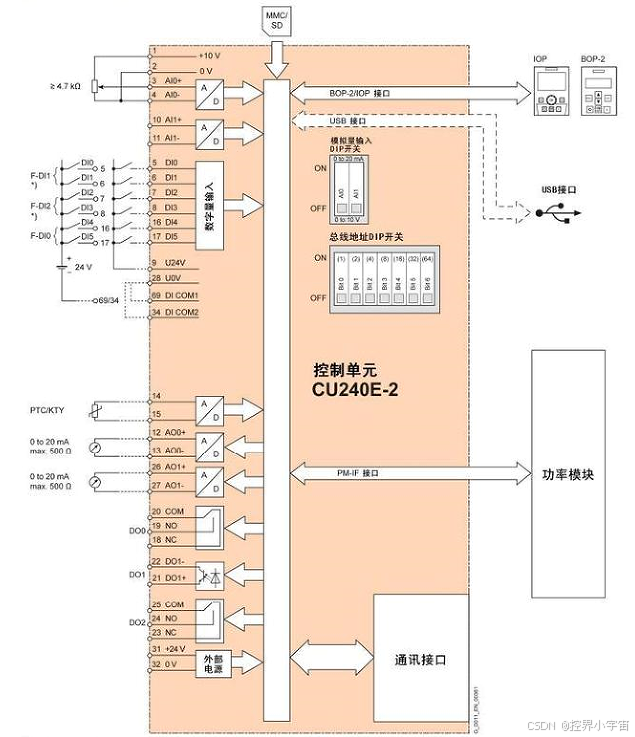

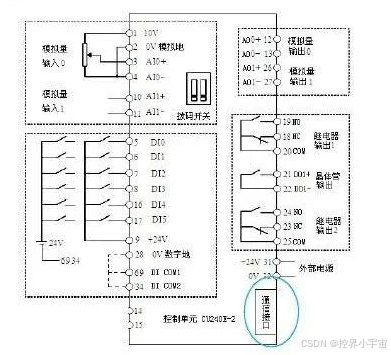

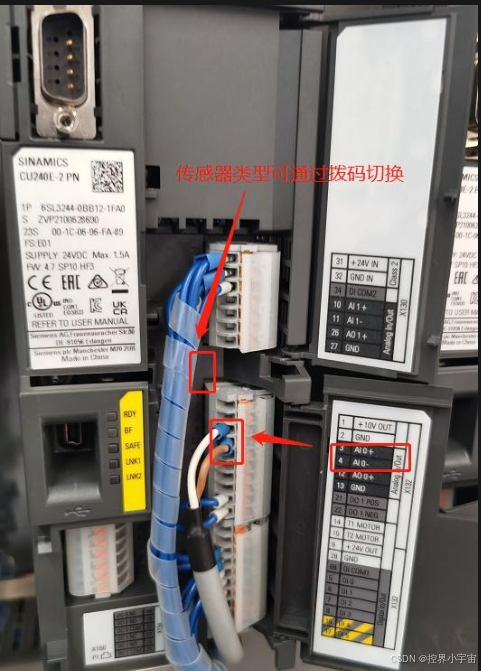

控制单元的端子是连接外部设备的关键，按功能可分为六大类：

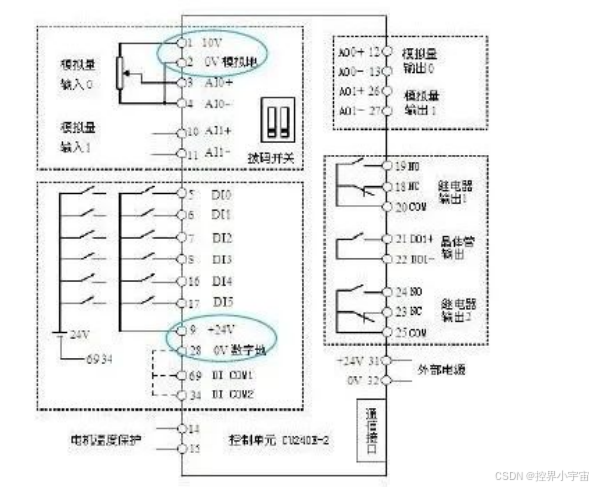

- 内部电源端子：提供 10V 和 24V 直流稳压电源

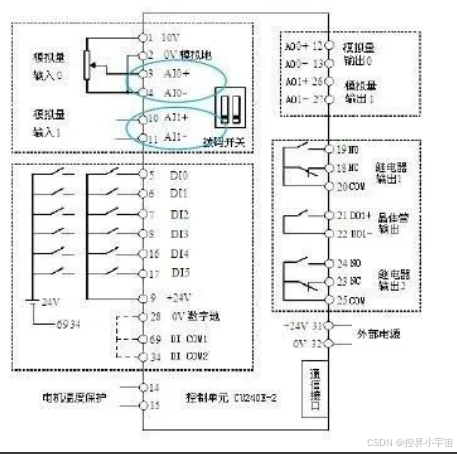

- 模拟量输入端子：接收外部模拟信号（如电位器信号），用于调节运行频率

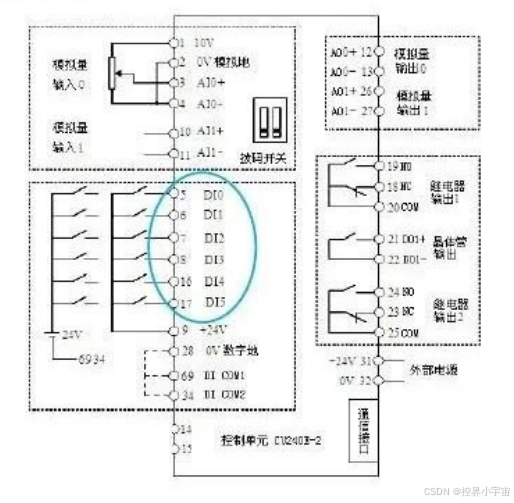

- 数字量输入端子：通过开关 "通 / 断" 实现正反转、点动、多段速等控制

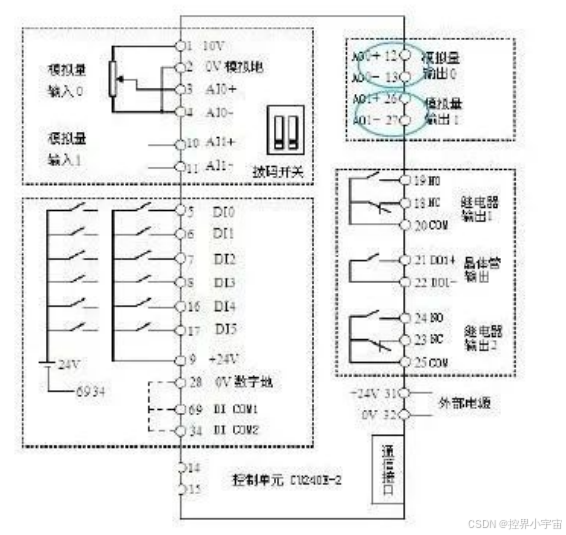

- 模拟量输出端子：反馈变频器实际运行的频率、电压、电流等数据

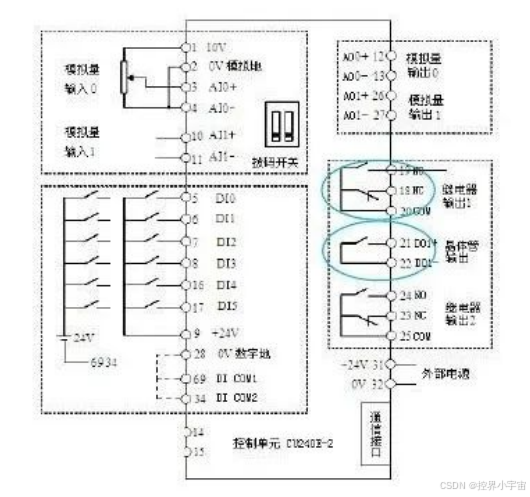

- 数字量输出端子：监测运行状态（如准备就绪、故障报警）
- 通讯接口：支持 RS485、Probus-DP、ProfiNet 等多种协议，满足工业组网需求

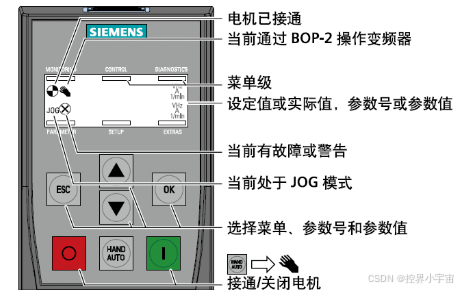

二、操作面板 BOP-2：掌控变频器的 "掌中宝"
BOP-2 面板虽小，却集成了丰富的控制功能，熟练掌握其按键与菜单逻辑，能大幅提升调试效率。
核心按键功能
- OK 键：确认选择、保存参数，在故障画面可清除故障信息
- ESC 键：返回上一级菜单，长按 3 秒回到监控画面，参数修改时按此键不保存
- 上下箭头键：切换菜单、调整参数值，配合 ESC 键可实现正反转切换
- HAND/AUTO 键：切换手动 / 自动模式，手动模式下可直接操作，自动模式由总线或端子控制
状态图标解读
- "HAND" 图标：仅在手动模式显示
- 运行图标：静止表示正常运行
- "JOG" 图标：点动功能激活时显示
- 故障报警图标：闪烁为故障（变频器自动停机），静止为报警（仍可运行）
六大菜单功能
- MONITOR：实时显示运行速度、电压、电流
- CONTROL：手动模式下控制变频器启停、点动
- DIAGNOS：查看故障记录与状态字
- PARAMS：修改各项参数
- SETUP：快速调试向导入口
- EXTRAS：工厂复位、参数备份等附加功能
三、参数设置：让变频器 "听话" 的关键
参数设置是变频器调试的核心，合理配置参数才能让设备按预期运行。

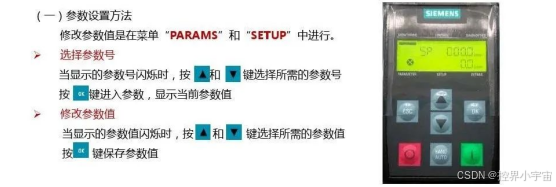

基础参数修改步骤

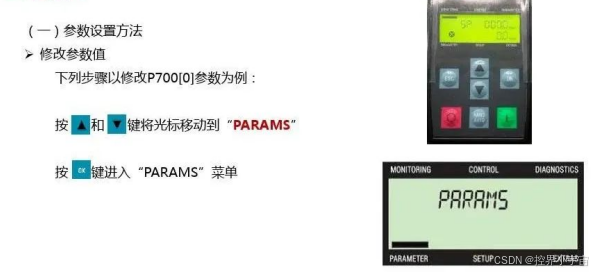

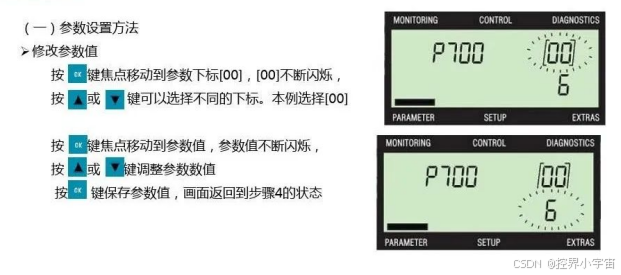

以修改 P700 [0]（命令源选择）为例：

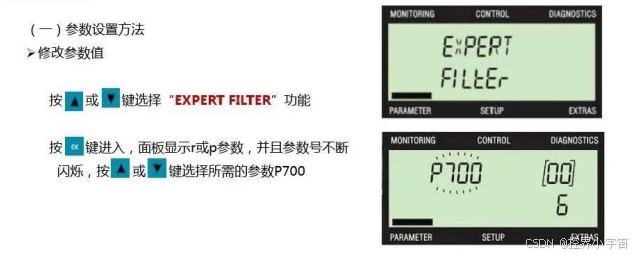

按上下按键，，选择 "EXPERT FILTER" 功能，找到 P700 参数，按 OK 键聚焦到下标 [00]，确认所需下标
聚焦到参数值，通过箭头键调整数值
按 OK 保存，完成修改
快速调试模式：新手也能轻松上手
快速调试通过配置核心参数实现电机快速运转，步骤如下：

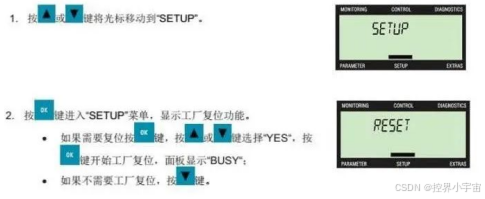

- 进入 "SETUP" 菜单，按需选择工厂复位

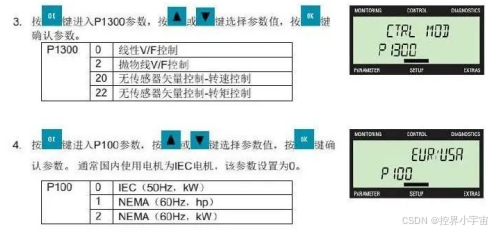

- 设置 P1300（控制模式）：0 为线性 V/F 控制，20 为无传感器矢量控制（转速）

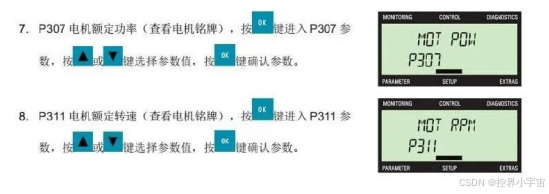

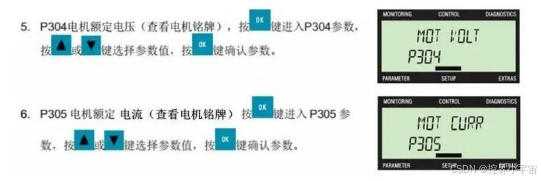

- 配置电机参数：P304（额定电压，如 380V）、P305（额定电流）、P307（额定功率）、P311（额定转速）

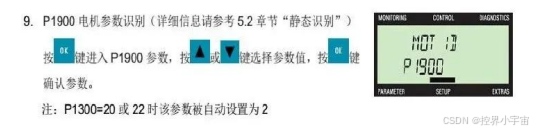

- 设置 P1900 进行电机参数识别（确保控制模式匹配）

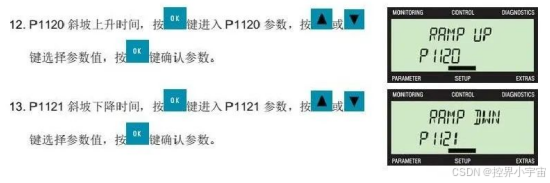

- 配置加速时间（P1120）、减速时间（P1121）等运行参数

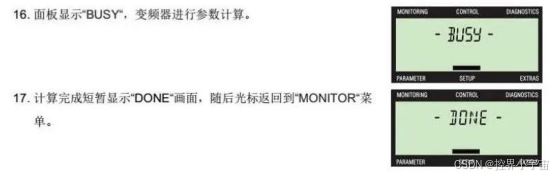

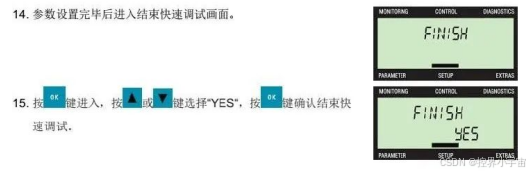

- 确认参数后，变频器自动计算并完成调试
实用功能设置

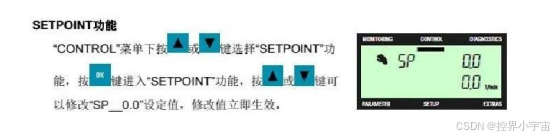

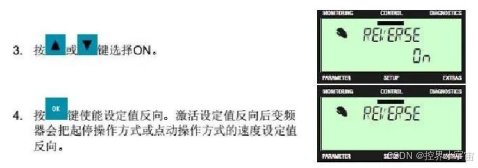

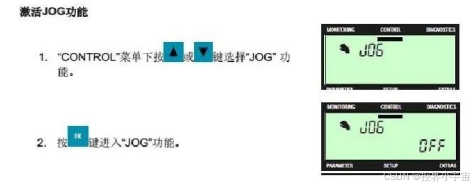

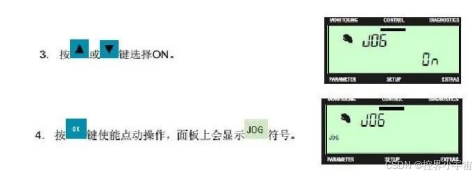

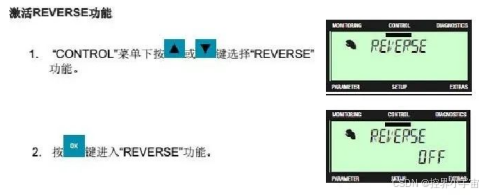

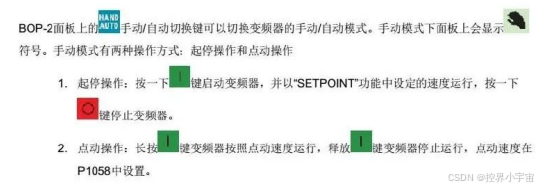

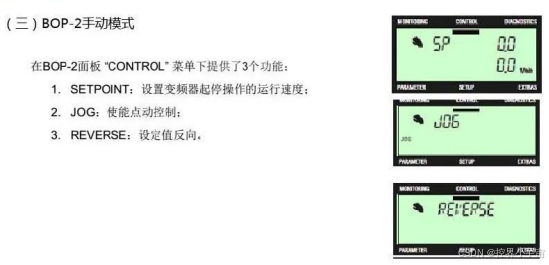

- 手动模式操作：在 "CONTROL" 菜单可设置运行速度（SETPOINT）、激活点动（JOG）、反转（REVERSE）

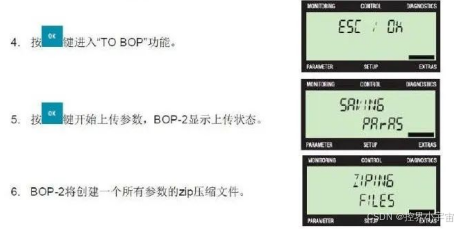

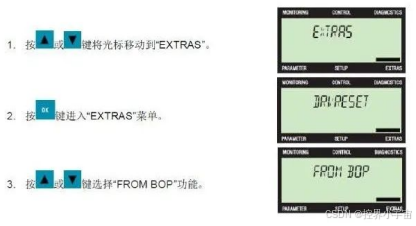

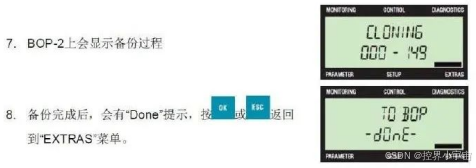

- 参数备份与恢复：通过 "EXTRAS" 菜单的 "TO BOP" 上传参数，"FROM BOP" 下载参数，方便批量调试

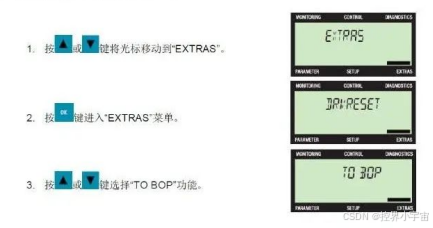

- TO BOP" 上传参数

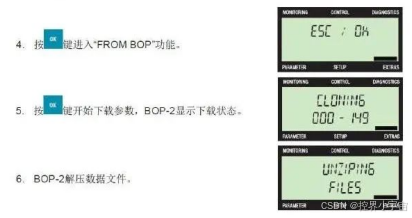

- FROM BOP" 下载参数
- 故障复位：除了面板操作，也可通过参数 P730 设置端子信号实现远程复位

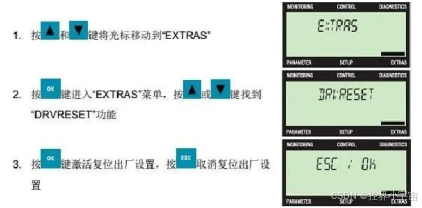

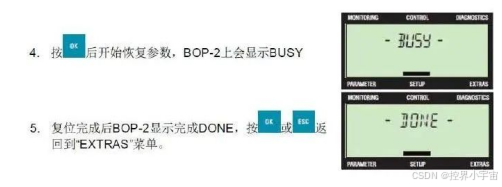

- 恢复出厂设置

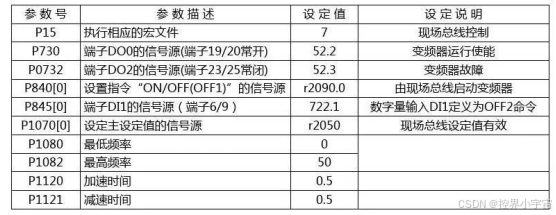

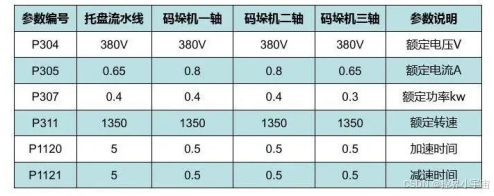

工业场景示例：码垛机参数配置
针对码垛机这类高精度设备，关键参数设置参考：
- P15=7：启用现场总线控制宏
- P840 [0]=r2090.0：由总线控制启停
- P1070 [0]=r2050：接受总线给定速度
- P1120=0.5，P1121=0.5：加速减速时间设为 0.5 秒，适应快速搬运需求
结语
西门子 G120 变频器的强大之处，在于其模块化设计与灵活的参数配置。从认知硬件组成到熟练操作面板，再到精准设置参数，每一步都是实现高效控制的关键。无论是新手调试还是老手优化，掌握这些核心知识，就能让 G120 在工业生产中发挥最大效能。
如果你在使用中遇到特殊场景的参数配置问题，欢迎在评论区交流讨论！
