[硬件电路-113]：模拟电路 - 信号处理电路 - 二极管的应用 - 精密整流电路与波形

一、核心功能与工作原理

精密整流电路的核心功能是将交流电（AC）或双向信号转换为单向直流信号（DC），同时消除传统二极管整流电路中因正向压降（约0.6-0.7V）导致的信号失真。其工作原理基于运算放大器的负反馈特性，通过补偿二极管压降，实现高精度整流，尤其适用于小信号（如毫伏级）处理。

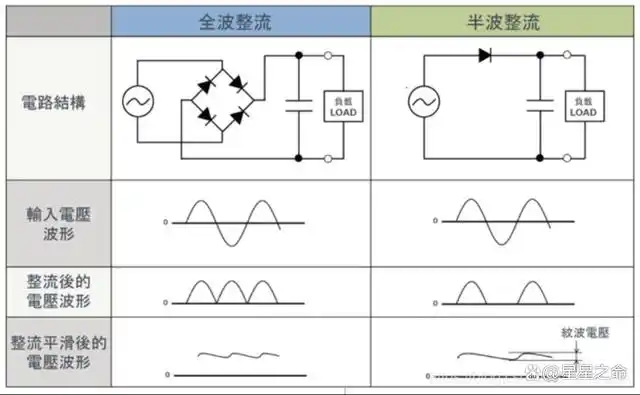

1. 传统整流电路的局限性
   传统整流电路使用二极管直接整流，但当输入信号幅度小于二极管正向压降时，二极管无法导通，导致小信号整流失效。例如，输入1Vpp正弦波时，传统电路输出仅0.3Vpp（扣除0.7V压降），信号严重失真。

2. 精密整流电路的改进原理
   精密整流电路通过运算放大器构建负反馈环路，强制二极管导通，消除压降影响。以半波精密整流为例：

   • 输入正半周：运算放大器输出负电压，使二极管导通，输出电压跟随输入信号（无压降损失）。
   • 输入负半周：运算放大器输出正电压，二极管截止，输出电压为零。
   • 输出结果：仅保留输入信号的正半周，且幅度与输入一致。

二、电路类型与结构

精密整流电路分为半波和全波两种类型，根据应用场景选择不同结构。

1. 半波精密整流电路
   • 结构：由运算放大器、二极管和电阻组成。
   • 工作原理：
     • 输入正半周时，二极管导通，输出电压等于输入电压。
     • 输入负半周时，二极管截止，输出电压为零。
   • 特点：结构简单，但仅利用信号半周期，效率较低。
2. 全波精密整流电路
   • 结构：由两个半波整流电路和一个求和放大器组成。
   • 工作原理：
     • 输入正半周时，第一级半波整流输出负电压，第二级求和放大器将其反相并放大，输出正电压。
     • 输入负半周时，第一级半波整流无输出，第二级直接放大输入信号，输出正电压。
   • 特点：利用信号全周期，效率高，输出纹波小。
3. 改进型电路
   • 高输入阻抗型：通过优化电阻匹配（如R1=R2），提高输入阻抗，减少对信号源的影响。
   • 可调增益型：在求和放大器中引入电位器，通过调节电阻值实现增益调整（如增益范围1-10倍）。
   • 单运放型：利用单运放和复合反馈结构，简化电路设计，降低成本。

三、关键元件与参数设计

1. 运算放大器选型
   • 压摆率（SR）：需满足信号频率要求。例如，处理100kHz信号时，SR应大于10V/μs（避免输出尖峰失真）。
   • 输入偏置电流：选择低输入偏置电流运放（如OPA128，Ib<10pA），减少电容漏电影响。
   • 失调电压：选用低失调电压运放（如LM797，Vos<50μV），提高整流精度。
2. 二极管选型
   • 肖特基二极管：正向压降低（约0.2V），适合低电压信号整流。
   • 高速开关二极管：如1N4148，恢复时间短（<4ns），适合高频信号处理。
3. 电阻匹配与容差
   • 全波整流电路中，电阻匹配精度直接影响输出波形。例如，R1=R2=10kΩ（1%容差），R4=R5=20kΩ（1%容差），可确保正负半周增益一致。
4. 电容滤波设计
   • 在输出端并联滤波电容（如0.1μF陶瓷电容），可降低输出纹波。对于1kHz信号，时间常数τ=RC应大于5倍信号周期（即R>5kΩ，C>0.1μF）。

四、性能优化与调试技巧

1. 消除输出尖峰
   • 问题：运放压摆率不足时，输入信号快速变化会导致输出尖峰（如LM358处理100kHz信号时，尖峰幅度可达0.5V）。
   • 解决方案：选用高速运放（如TLV3501，SR=200V/μs），或增加输出缓冲电路。
2. 提高输入阻抗
   • 问题：传统电路输入阻抗受运放输入电阻限制（如LM741输入电阻约2MΩ），可能影响信号源。
   • 解决方案：采用高输入阻抗运放（如LTC6268，输入电阻>1TΩ），或增加电压跟随器缓冲。
3. 温度补偿与稳定性
   • 问题：二极管压降和运放失调电压随温度变化，导致整流精度下降。
   • 解决方案：选用温度系数低的精密电阻（如0.1%容差），或采用斩波稳零运放（如ICL7650）。
4. 调试步骤
   • 静态测试：输入直流电压，检查输出是否跟随输入（无压降损失）。
   • 动态测试：输入正弦波，用示波器观察输出波形，确保无失真或尖峰。
   • 增益校准：通过调节电位器，使输出幅度符合设计要求（如输入1Vpp时，输出2Vpp）。

五、典型应用场景

1. 音频信号处理
   • 检测音频信号峰值电平，驱动LED电平表或触发压缩器。例如，音乐信号峰值电平超过-3dB时，电路输出高电平，触发增益衰减。
2. 无线通信
   • 测量接收信号强度指示（RSSI），优化天线指向或调节发射功率。例如，Wi-Fi模块通过检测接收信号峰值，调整LNA增益以稳定输入幅度。
3. 电源监测
   • 实时监控电池电压或充电电流，实现过压/过流保护。例如，锂电池充电电路中，检测电压峰值超过4.2V时触发保护电路。
4. 工业测量
   • 测量振动、压力等传感器输出信号峰值，评估设备健康状态。例如，机械振动分析中，检测冲击信号峰值以判断轴承故障。
5. 医疗电子
   • 捕捉生物电信号（如ECG、EEG）的关键峰值，辅助疾病诊断。例如，心电图机中，检测心脏电活动信号峰值以判断心律失常。
