NTC热敏电阻的原理及应用

NTC热敏电阻工作原理综述

一、基础物理机制
1.半导体导电特性
2.NTC（Negative Temperature Coefficient）热敏电阻的核心材料为过渡金属氧化物（如Mn、Ni、Co等的氧化物）烧结而成的半导体陶瓷。其电阻率随温度升高而降低的特性源于：
载流子浓度跃迁：温度上升时，价带电子获得热能跃迁至导带，自由电子-空穴对数量呈指数级增长（符合玻尔兹曼分布律）；
迁移率变化：晶格振动加剧导致载流子散射效应增强，但载流子浓度增长主导电阻变化。
3.温度-电阻数学模型
4.电阻-温度关系遵循Steinhart-Hart方程：
1/T = A + B·lnR + C·(lnR)^3
其中T为绝对温度（K），R为电阻值（Ω），A/B/C为材料常数。工程简化版常用β值公式：
R_T = R_25·exp[β(1/T - 1/298)]
β值反映材料灵敏度（典型范围2000~5000K）。
二、微观结构动力学
晶界势垒效应：多晶半导体中晶界处形成的势垒高度随温度升高而降低，促进载流子隧穿（图1-a）；
氧空位迁移：高温下氧离子迁移改变局部能带结构，进一步降低电阻（图1-b）。
三、典型应用电路原理
1.温度传感电路
分压电路设计：将NTC与固定电阻串联，输出电压信号ΔV随温度变化（线性化需软件补偿）；
示例：5V供电系统中使用10kΩ（25℃）NTC与10kΩ精密电阻分压，25℃时输出2.5V。
2.浪涌电流抑制
冷态高电阻限制启动电流，发热后电阻下降降低功耗（如开关电源输入级）；
选型关键：需匹配电路稳态电流使NTC保持低阻状态。

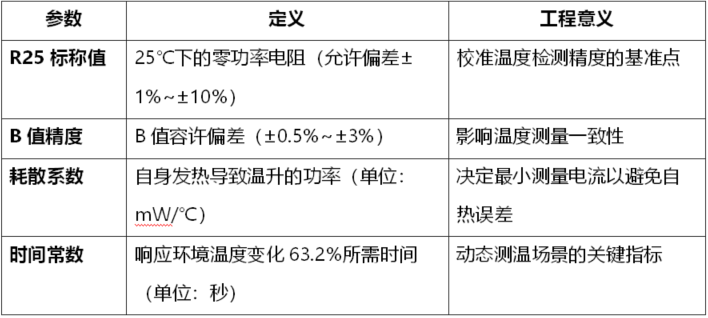

四、关键性能参数关联性

五、失效模式分析

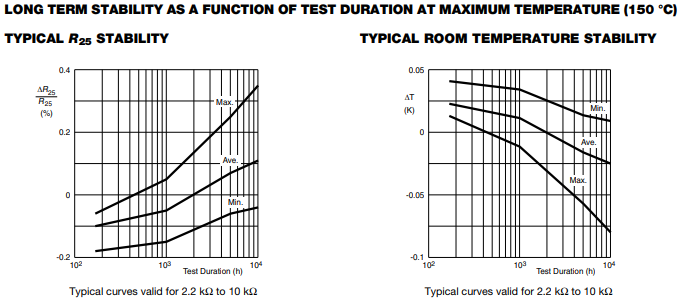

老化漂移：高温环境下晶格结构重组导致β值衰减（工业级NTC需定期校准）；
机械应力失效：封装裂纹引发电阻突变（汽车电子需选抗震封装）。

NTC热敏电阻的深度应用场景

分类解析，涵盖工业控制、消费电子、新能源等核心领域，结合技术参数与实现逻辑展开说明：

‌一、成熟工业与家电场景‌
‌温度闭环控制‌
‌空调系统‌：蒸发器实时测温（±0.5℃精度），联动压缩机功率调节
‌冰箱/冷柜‌：冷藏室多点监测，动态控制制冷周期（工作温度：-10℃~105℃）
‌电饭煲‌：侦测内胆温度跃变点（~100℃），自动切换保温模式
‌电路保护‌
开关电源‌：抑制开机浪涌电流（降低5-10倍冲击），延长电容寿命
‌电机驱动‌：监测绕组温升，触发过热停机（响应时间<3秒）
‌工业自动化‌
‌PLC模块‌：环境温度补偿，保障-40℃~85℃极端工况下测量精度
‌冶金设备‌：加热炉温度反馈，控制炉温偏差≤±2℃

‌二、新能源与交通电子‌
‌动力电池管理‌
‌锂电模组‌：实时采集电芯温度（精度±1℃），预防热失控
‌充电桩‌：监测充电接口温度，超温自动降流
‌汽车电子‌
‌发动机冷却‌：水温传感器联动散热风扇启停
‌座舱空调‌：出风口温度精准调节（AEC-Q200认证型号）

‌三、智能设备与新兴领域‌
‌消费电子‌
‌手机/平板‌：CPU温度监控，触发降频保护（贴片0402封装）
‌TWS耳机‌：充电仓温度保护，避免电池膨胀
‌医疗健康‌
‌电子体温计‌：口腔/体表快速测量（医用生物兼容封装）
‌透析设备‌：液体温度闭环控制（±0.1℃精度）
‌AI与数据中心‌
‌服务器散热‌：GPU散热片温度监测，优化风扇PID算法
‌边缘计算节点‌：环境温度自适应功耗调节

‌四、特殊场景与创新应用‌
‌餐饮设备‌
‌咖啡机‌：萃取水温稳定在90-96℃理想区间
‌商用烤箱‌：多点温场校准，保障烘焙均匀性
‌农业物联‌
‌温室大棚‌：土壤/空气温度分布式监测（LoRa传输）
‌安全防护‌
‌消防设备‌：火灾预警系统早期温度探测
‌航空航天‌
‌机载设备‌：宽温区补偿（-55℃~150℃特种型号）

‌技术演进方向‌
‌薄膜NTC‌：响应时间缩短至0.5秒（无人机电池包快速测温）
‌柔性传感器‌：可弯曲贴附曲面热源（新能源汽车电机）
注：选型需重点关注 ‌B值一致性‌（ΔB≤±1%）与 ‌长期漂移‌（ΔR/R<±0.5%/年），工业场景建议采用环氧包封或玻璃封装提升稳定性
