Pycaita二次开发基础代码解析：曲面法线生成、零件加载与材料应用
一、曲面法线生成技术
1.1 功能概述与工程价值
曲面法线生成是CAD设计中的基础操作，在以下场景中至关重要：
- 流体动力学分析中的流场方向确定
- 结构强度分析中的载荷方向定义
- 模具设计中的脱模方向验证
- 机器人路径规划中的末端执行器方向控制
1.2 代码解析与关键技术
@classmethod

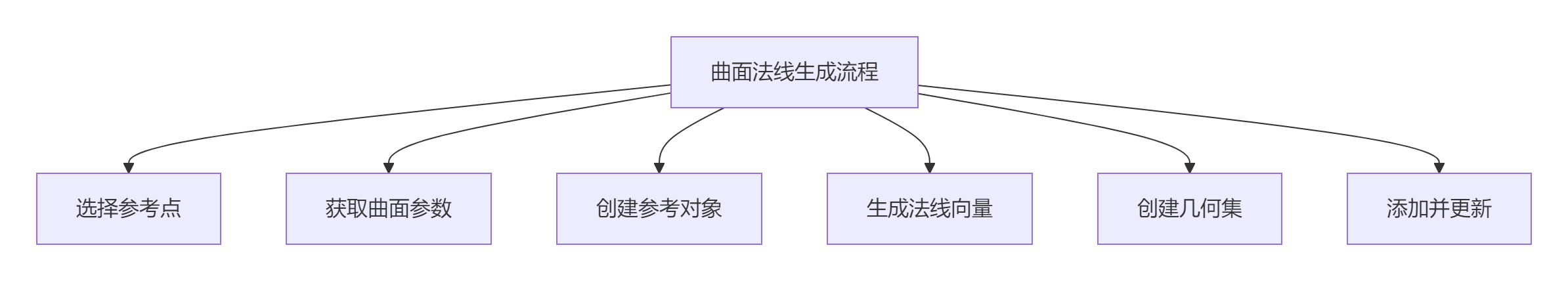

def line_normal_to_surface(cls):"""在曲面上创建法线向量功能描述：1. 提示用户选择一个点2. 基于该点在指定曲面上创建法线向量3. 将创建的法线向量添加到新的几何集操作流程：- 清空当前选择集- 提示用户选择点- 验证选择状态- 获取曲面参数- 创建参考对象- 生成法线- 创建新几何集并添加法线- 更新零件注意：此方法依赖于全局变量 osel, opart, ohsf"""# 清空当前选择集 - 确保选择环境干净osel.clear()# 设置选择过滤器为点类型 - 限制用户只能选择点元素filter_type = ("Point",)# 显示信息提示框，要求用户选择一个点 - 提供明确操作指引catia.message_box("请选择一个点！", 64, "信息")# 执行选择操作，等待用户选择点 - 交互式选择过程status = osel.select_element2(filter_type, "请选择一个点！", False)# 检查选择状态是否正常 - 健壮性检查if status != "Normal":# 如果选择失败，显示错误信息并退出 - 优雅的错误处理catia.message_box("选择失败", 64, "信息")exit() # 选择失败则退出# 获取选择的第一个点对象 - 提取用户选择pt = osel.item(1).value# 从零件参数中获取名为"face"的曲面参数 - 关键参数获取surf_parm = opart.parameters.item("face")# 创建曲面的参考对象 - 为几何操作准备参考ref_surf = opart.create_reference_from_object(surf_parm)# 创建点的参考对象 - 为几何操作准备参考ref_pt = opart.create_reference_from_object(pt)# 在曲面上创建法线向量 - 核心几何创建操作# - 参数1：曲面参考# - 参数2：点参考# - 参数3：负方向延伸长度（15单位）# - 参数4：正方向延伸长度（15单位）# - 参数5：不对称（False）oline = ohsf.add_new_line_normal(ref_surf, ref_pt, 15, -15, False)# 在零件中添加新的几何集 - 组织几何元素new_geo = opart.hybrid_bodies.add()# 设置新几何集的名称 - 便于后续识别new_geo.name = "New_Geo"# 将法线向量添加到新几何集 - 几何元素管理new_geo.append_hybrid_shape(oline)# 更新零件以应用更改 - 确保模型刷新opart.update()1.3 关键技术点解析
选择集管理：
osel.clear()确保干净的交互环境- 过滤器
("Point",)限制选择类型 - 状态检查
status != "Normal"防止错误操作
几何创建流程：
- 参数获取：
opart.parameters.item("face") - 参考创建：
create_reference_from_object() - 法线生成：
add_new_line_normal() - 参数说明：负方向15单位，正方向15单位，总长30单位
- 参数获取：
几何组织策略：
- 新建几何集：
opart.hybrid_bodies.add() - 命名规范：
new_geo.name = "New_Geo" - 元素添加：
append_hybrid_shape()
- 新建几何集：
更新机制：
opart.update()确保模型实时刷新- 避免模型状态不一致问题
二、零件加载技术
2.1 功能概述与工程价值
零件加载是CATIA设计中的常见操作，在以下场景中至关重要：
- 大型装配体中的组件管理
- 模块化设计中的部件调用
- 设计迭代中的版本管理
- 跨团队协作中的资源共享
2.2 代码解析与关键技术
@classmethod
def load_part(cls):"""加载零件文件功能描述：1. 提示用户选择需要加载的零件2. 启动CATIA的"Load"命令3. 清空当前选择集操作流程：- 显示信息提示框- 执行CATIA的"Load"命令- 清空选择集注意：此方法依赖于全局变量 catia, osel"""# 显示信息提示框，提示用户选择零件 - 用户引导catia.message_box("选择需要加载的零件", 64, False)# 启动CATIA的"Load"命令 - 调用内置命令catia.start_command("Load")# 清空当前选择集 - 准备后续操作osel.clear()2.3 关键技术点解析
用户引导机制：
catia.message_box()提供明确操作指引- 消息类型
64表示信息提示框 - 简洁的提示文本提高用户体验
命令调用技术：
catia.start_command("Load")调用CATIA内置命令- 直接利用CATIA原生功能，确保兼容性
- 避免重新发明轮子，提高开发效率
环境清理策略：
osel.clear()清空选择集- 为后续操作准备干净的工作环境
- 避免选择集残留导致的意外错误
三、材料应用技术
3.1 功能概述与工程价值
材料应用是工程分析的基础，在以下场景中至关重要：
- 结构强度仿真中的材料属性定义
- 热分析中的导热系数设置
- 重量计算中的密度参数
- 外观渲染中的表面材质
3.2 代码解析与关键技术
@classmethod

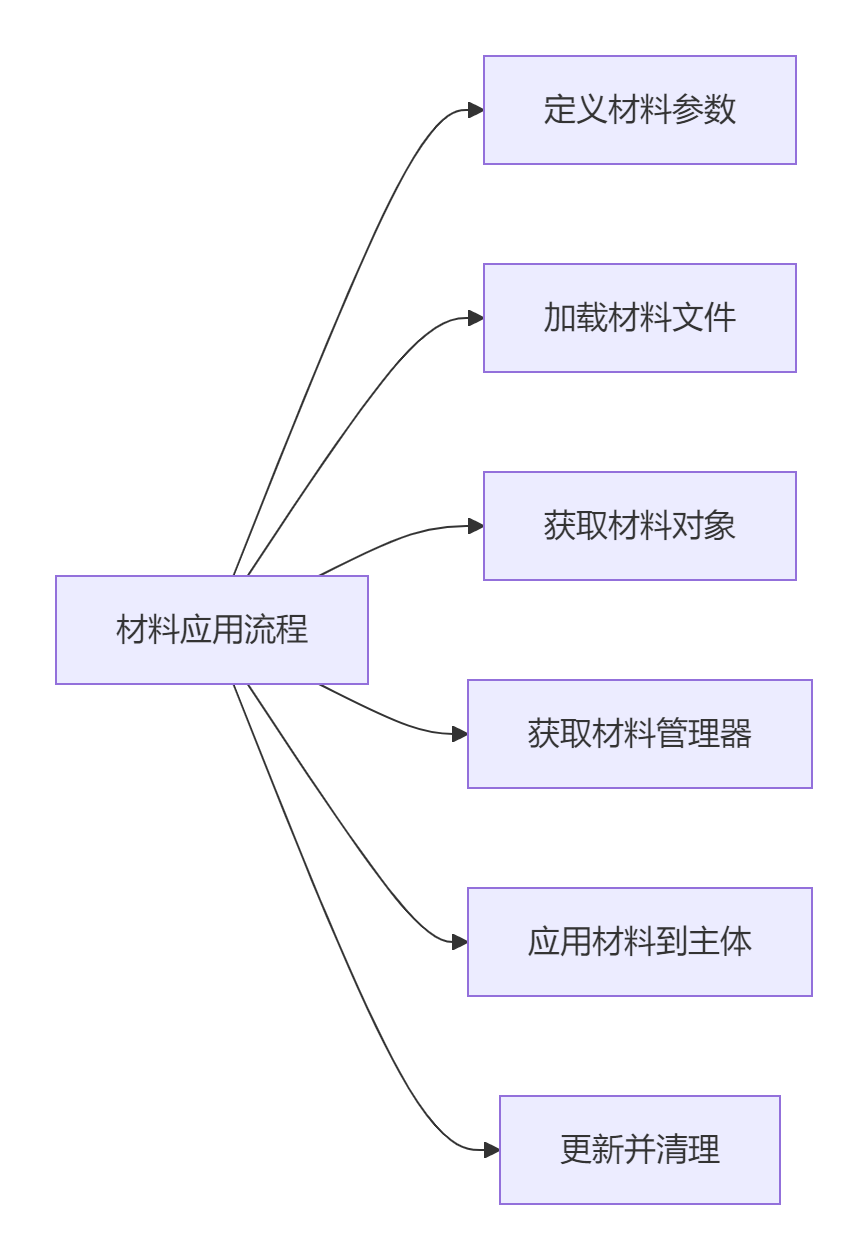

def apply_material(cls):"""应用材料到零件主体功能描述：1. 定义材料信息2. 加载材料文件3. 获取材料管理器4. 将材料应用到零件主体5. 更新零件并关闭材料文档操作流程：- 设置材料名称、家族和路径- 读取材料文件- 获取材料对象- 获取材料管理器- 应用材料到零件主体- 更新零件- 关闭材料文档注意：此方法依赖于全局变量 opart, catia"""# 定义材料名称 - 材料标识material_name = "test_material"# 定义材料家族 - 材料分类material_family = "test_family"# 定义材料文件路径 - 外部材料库位置material_path = r"C:\Users\kd104.KEN\Desktop\test_material.CATMaterial"# 读取材料文档 - 加载外部材料定义material_doc = catia.documents.read(material_path)# 获取指定家族和名称的材料对象 - 精确获取目标材料material = Material(material_doc.com_object.Families.Item(material_family).Materials.Item(material_name))# 打印材料对象信息（调试用） - 开发阶段验证print(material)# 获取零件的材料管理器 - 访问CATIA材料管理接口omanager = opart.get_item("CATMatManagerVBExt")# 将材料应用到零件主体 - 核心材料应用操作# - 参数1：零件主体# - 参数2：材料对象# - 参数3：应用模式（1表示替换现有材料）MaterialManager(omanager.com_object).apply_material_on_body(opart.main_body, material, 1)# 更新零件以应用材料 - 确保材料属性生效opart.update()# 关闭材料文档 - 资源清理material_doc.close()3.3 关键技术点解析
材料定义规范：
- 三位一体定义：名称、家族、路径
- 明确标识：
material_name = "test_material" - 分类管理：
material_family = "test_family" - 路径指定：完整文件路径
材料加载技术：
catia.documents.read()加载外部材料文件- 层级访问：
Families.Item().Materials.Item() - 精确获取目标材料对象
材料管理器访问：
opart.get_item("CATMatManagerVBExt")- 访问CATIA内部材料管理接口
- 实现高级材料操作
材料应用技术：
apply_material_on_body()方法应用材料- 参数1：目标几何体（零件主体）
- 参数2：材料对象
- 参数3：应用模式（1=替换现有）
资源管理策略：
opart.update()确保属性更新material_doc.close()释放资源- 避免内存泄漏和资源占用
四、最佳实践指南
4.1 开发规范建议
命名规范：
- 几何集命名：
New_Geo→Surface_Normals - 材料命名：
test_material→Aluminum_7075 - 参数命名：
face→Wing_Surface
- 几何集命名：
路径管理：
- 使用相对路径替代绝对路径
- 配置材料库中心位置
- 实现跨设备兼容
错误处理增强：
- 添加文件存在检查
- 增加材料未找到处理
- 添加撤销操作支持
4.2 性能优化策略
批量处理优化：
- 支持多点同时生成法线
- 批量材料应用接口
- 并行处理技术
内存管理：
- 及时释放未使用对象
- 避免重复加载材料
- 使用轻量级引用
交互优化：
- 添加进度条显示
- 支持撤销操作
- 添加操作日志
4.3 扩展应用方向
参数化设计集成：
- 连接CATIA参数系统
- 实现基于公式的法线方向
- 创建参数驱动模板
与仿真软件集成：
- 导出法线方向数据
- 自动设置边界条件
- 生成仿真报告
AI智能方向优化：
- 基于机器学习优化法线方向
- 智能材料选择推荐
- 自动生成最佳方案
总结：CATIA自动化开发精要
通过本文的深度解析，我们掌握了CATIA自动化的三大核心技术：
曲面法线生成：
- 精确控制法线方向和长度
- 自动化几何创建和组织
- 集成到设计流程中
零件加载：
- 标准化零件加载流程
- 用户友好交互设计
- 环境清理最佳实践
材料应用：
- 外部材料库管理
- 精确材料属性应用
- 资源生命周期管理
CATIA自动化开发黄金法则：
1. 健壮性优先：完善错误处理
2. 用户友好：清晰的操作引导
3. 资源管理：及时释放资源
4. 标准化：统一命名规范
5. 可扩展：模块化设计技术演进方向
云材料库集成：
- 云端材料数据库
- 在线材料属性查询
- 自动更新材料库
智能方向优化：
- 基于AI的法线方向优化
- 自动检测最佳方向
- 智能冲突解决
跨平台支持：
- 兼容CATIA V5/V6
- 支持Windows/Linux
- 云端自动化执行
