IPEmotion数据采集软件功能介绍

IPEmotion作为IPETRONIK的软件产品，主要应用于车辆测试和不同的实验室测试系统，能够满足各种测量需求。通过专业化的数据采集软件IPEmotion，我们可实现完整的数据采集过程，包括：配置数据采集设备；使用不同的图表或可视元件在线显示数据；根据需求设置存储组；在测试完成后分析存储的数据；最终生成报告。

 一、数据采集功能

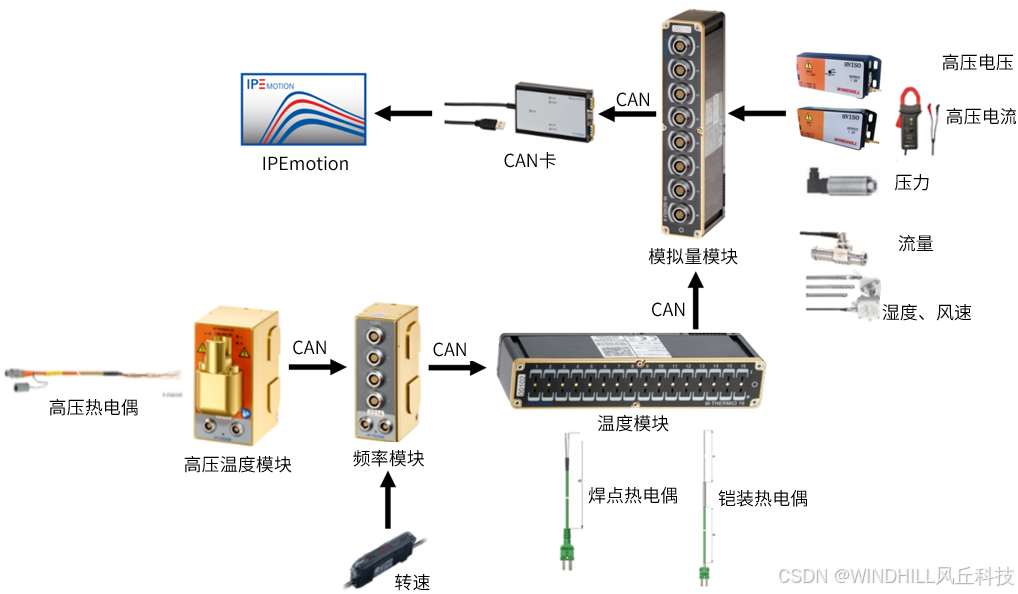

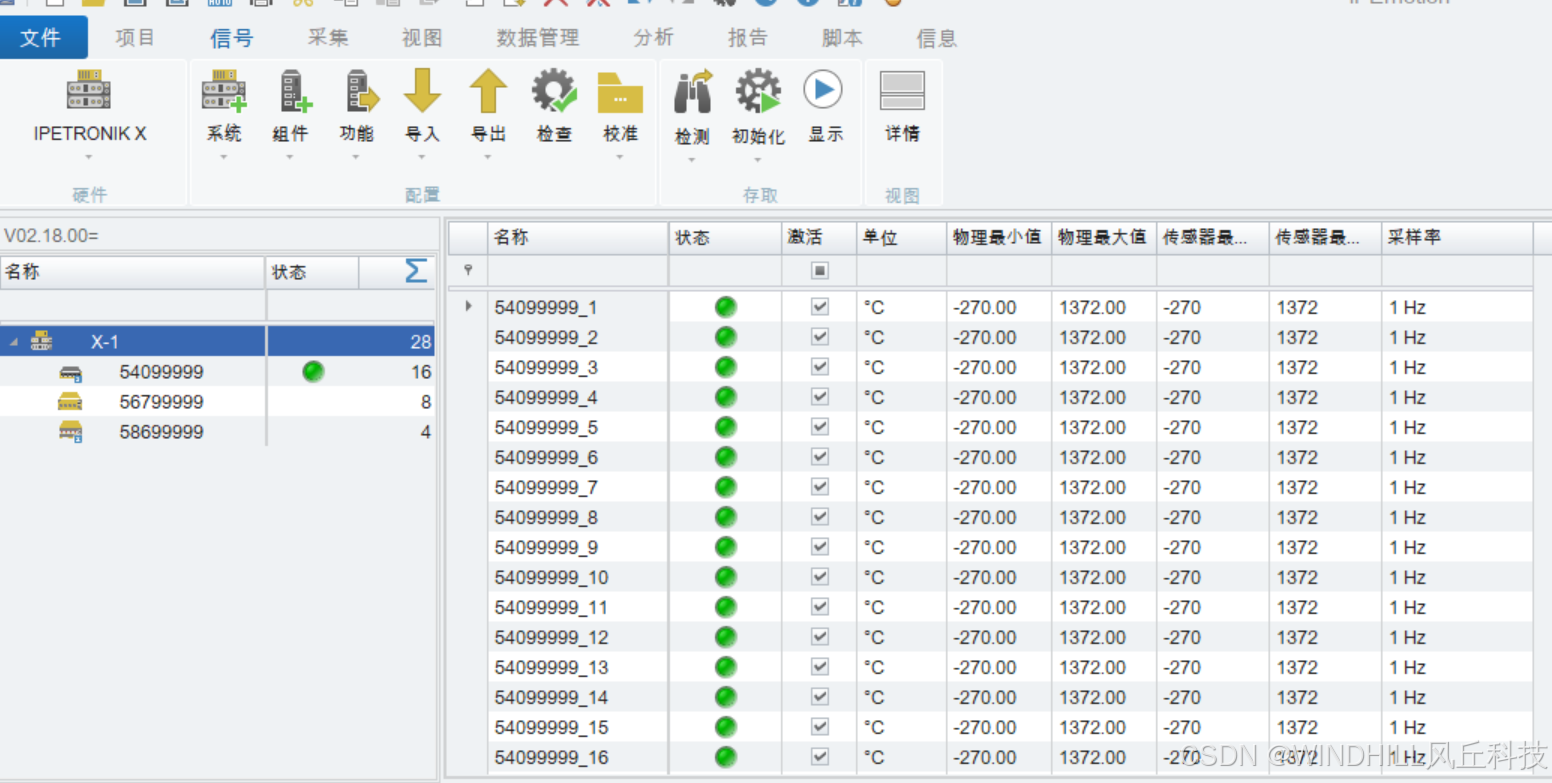

IPETRONIK公司提供用于车辆测试的数据采集软件——IPEmotion，且将其与IPETRONIK的数采模块搭配使用，还可实现对压力、温度、转速等信号的采集。IPEmotion软件能够对模块进行配置、采集，以及实时监控采集信号数值。

IPEmotion软件在采集模块信号的同时，可采集整车的CAN/CAN FD/LIN/FlexRay/Ethernet信号，并可从汽车OBD接口中直接读取车辆CAN总线信息。

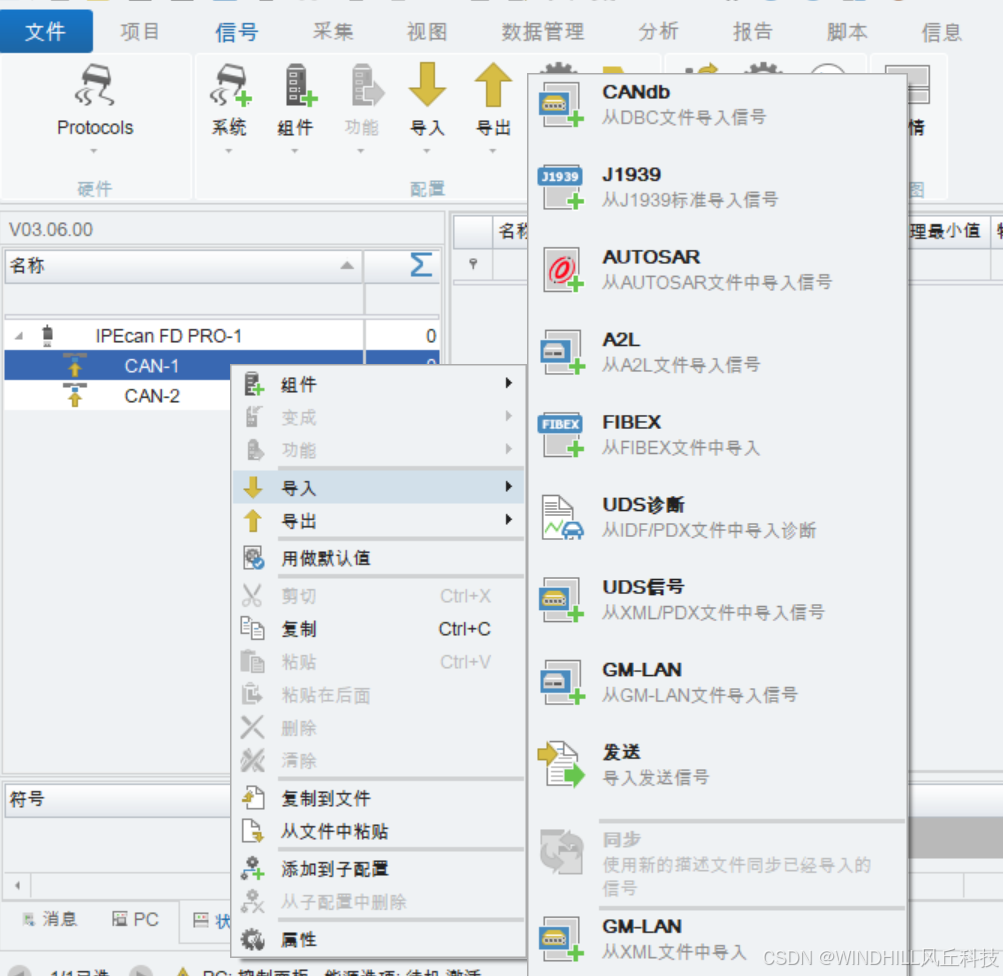

该软件支持CCP、XCP、OBD、UDS和J1939等多种协议与标准，并可导入DBC、LDF、FIBEX和ARXML等数据库进行信号解析。

IPEmotion软件还集成了一些标准的OBD诊断协议，例如WWH-OBD、OBD Ⅱ等。

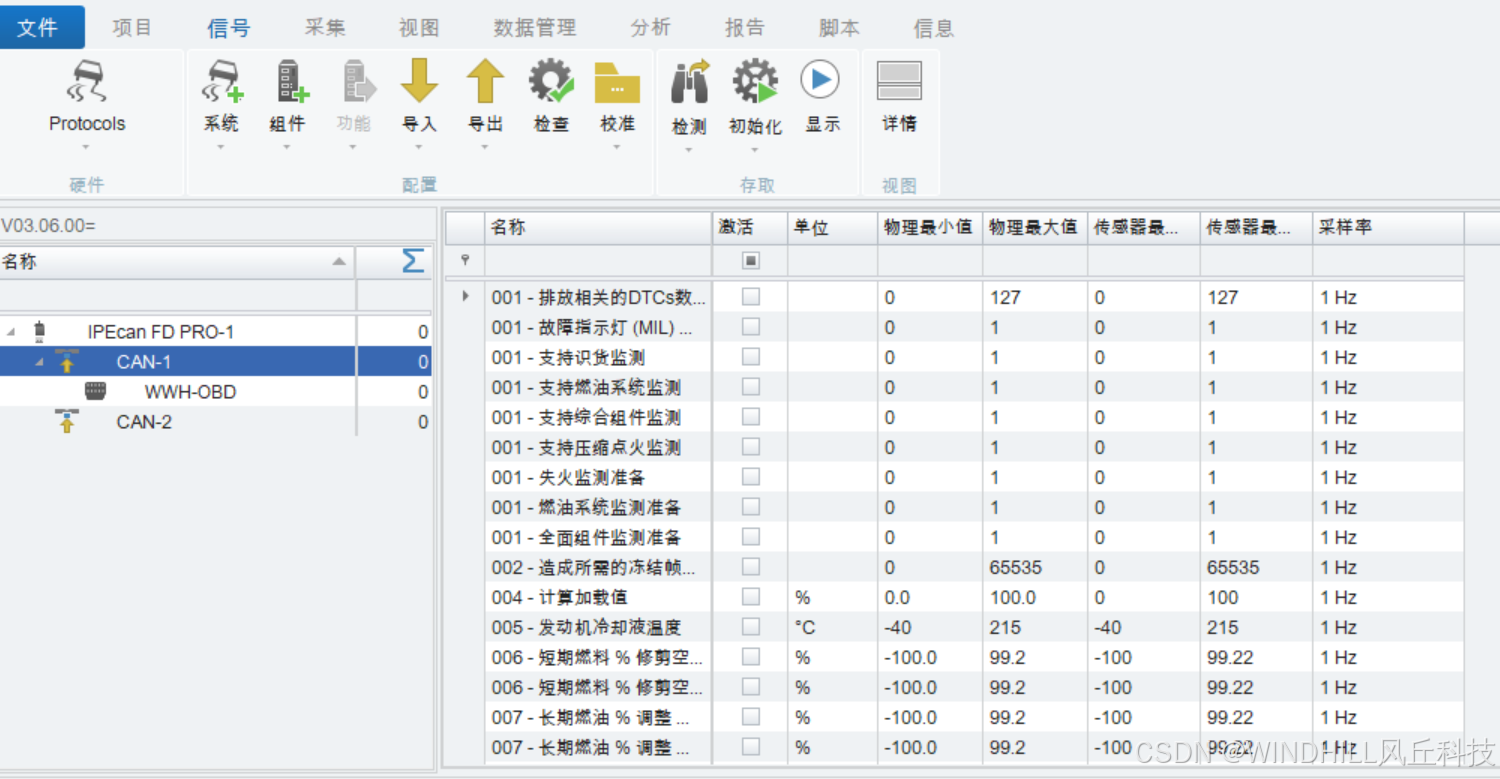

如下图所示，直接勾选“激活”通道即可读取车辆的诊断信息。

二、在线监控功能

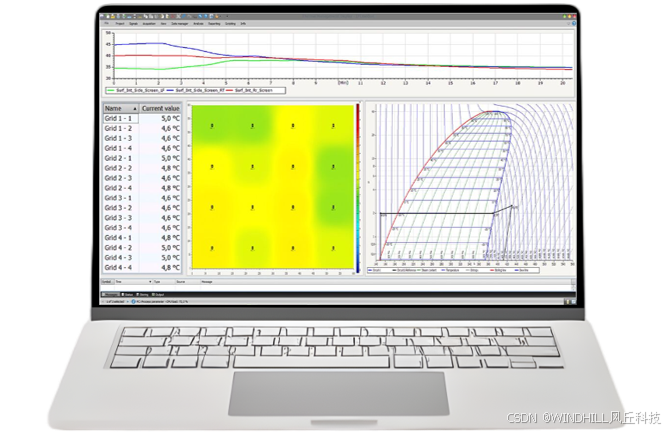

关于数据显示，IPEmotion软件的可视元件类型多样，例如Y-T图、模拟仪表盘、字母数字、地图和压焓图等，用户可根据实际需求进行选择。

该软件还支持添加在线计算公式，并可将公式设为通道，同步保存计算数值。此外，它还支持限值报警、弹窗提醒以及实时文本注释标记等功能。

三、数据后处理功能

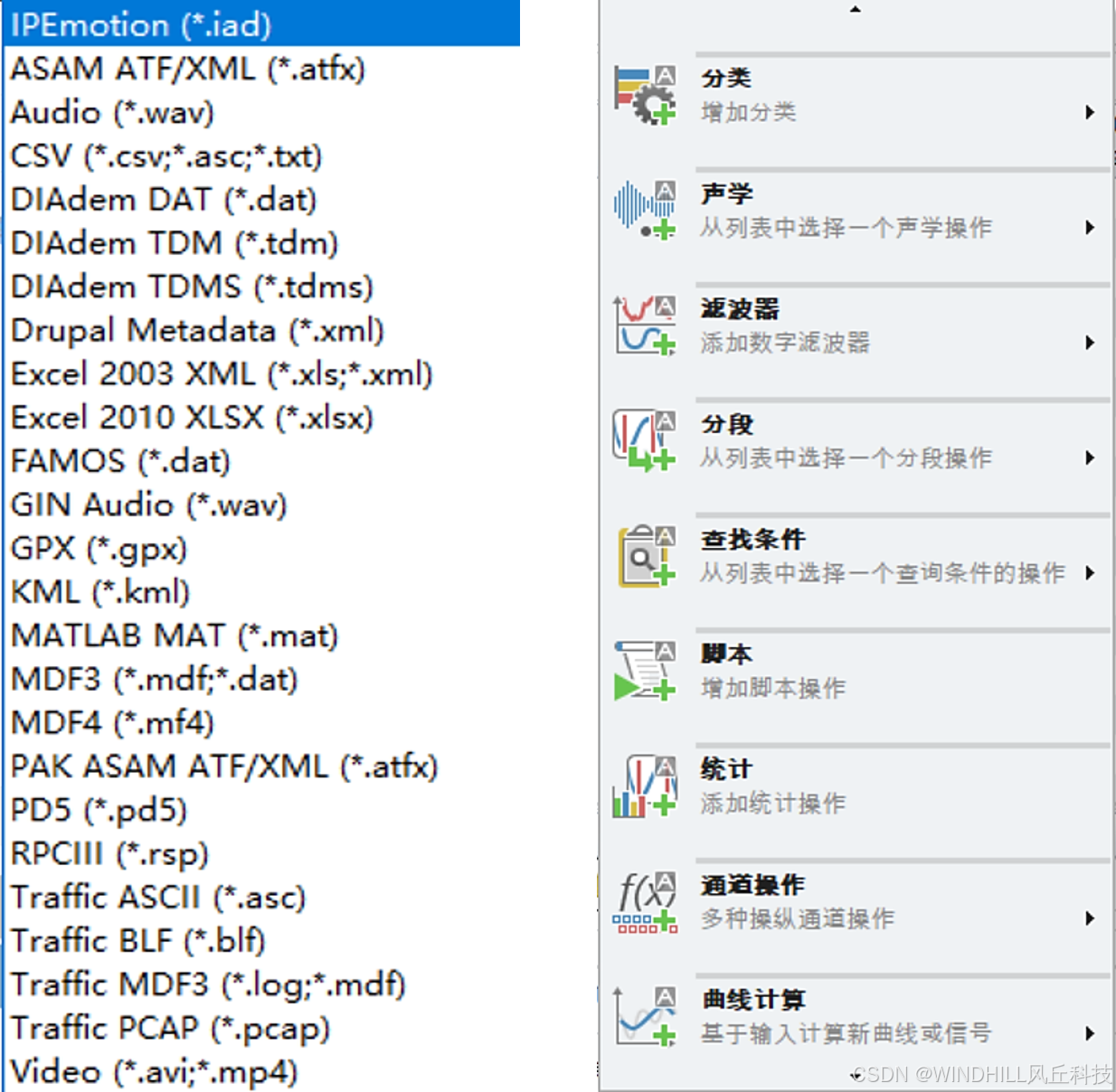

IPEmotion软件的数据存储格式多样，包括CSV、Excel、MDF、ASAM ATF/XML等格式，并可直接将数据存储为所需的格式，还支持后期文件格式转换功能。

对于离线数据，可利用IPEmotion进行复杂的公式计算、数据分类、统计最大最小值、数据分段处理、近似和平滑等操作。

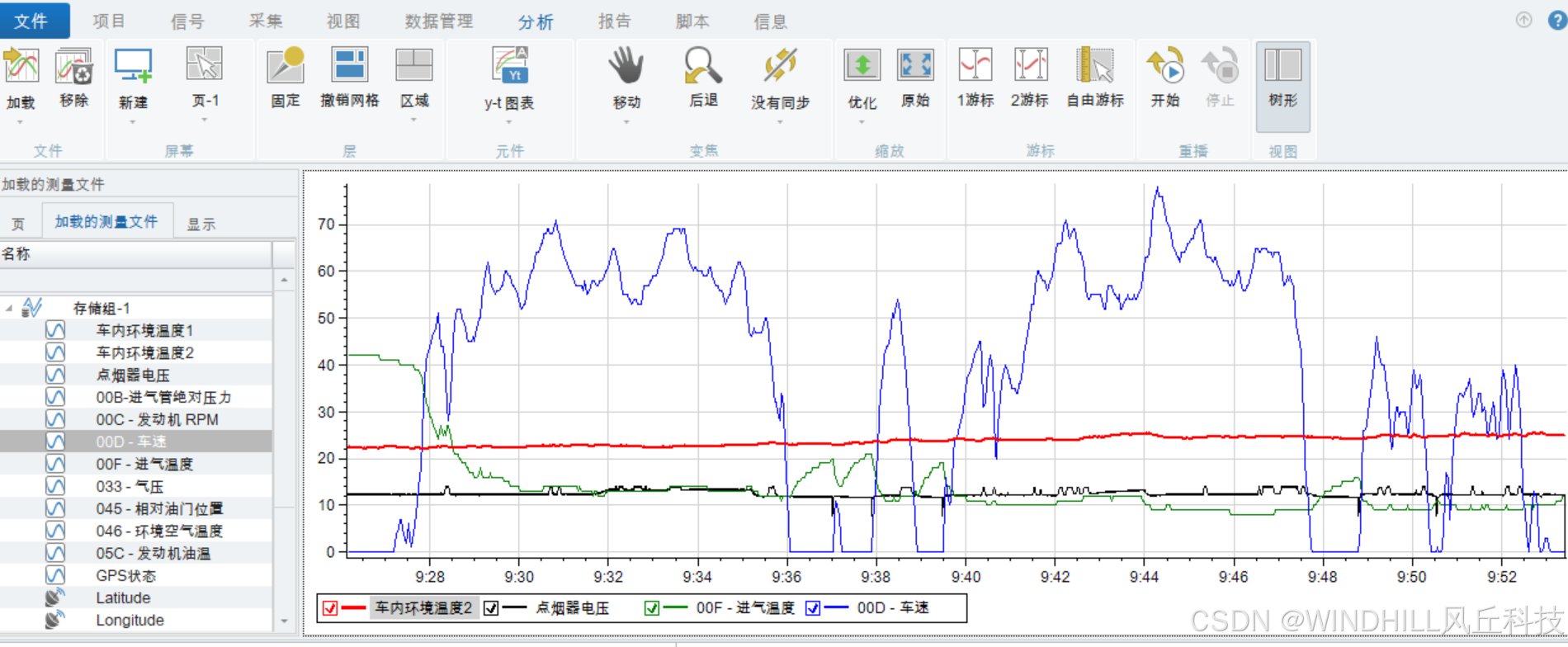

对于存储的离线数据，可在IPEmotion的分析界面中进行数据加载回放，并支持曲线缩放、游标等功能。

四、交流电功率计算功能

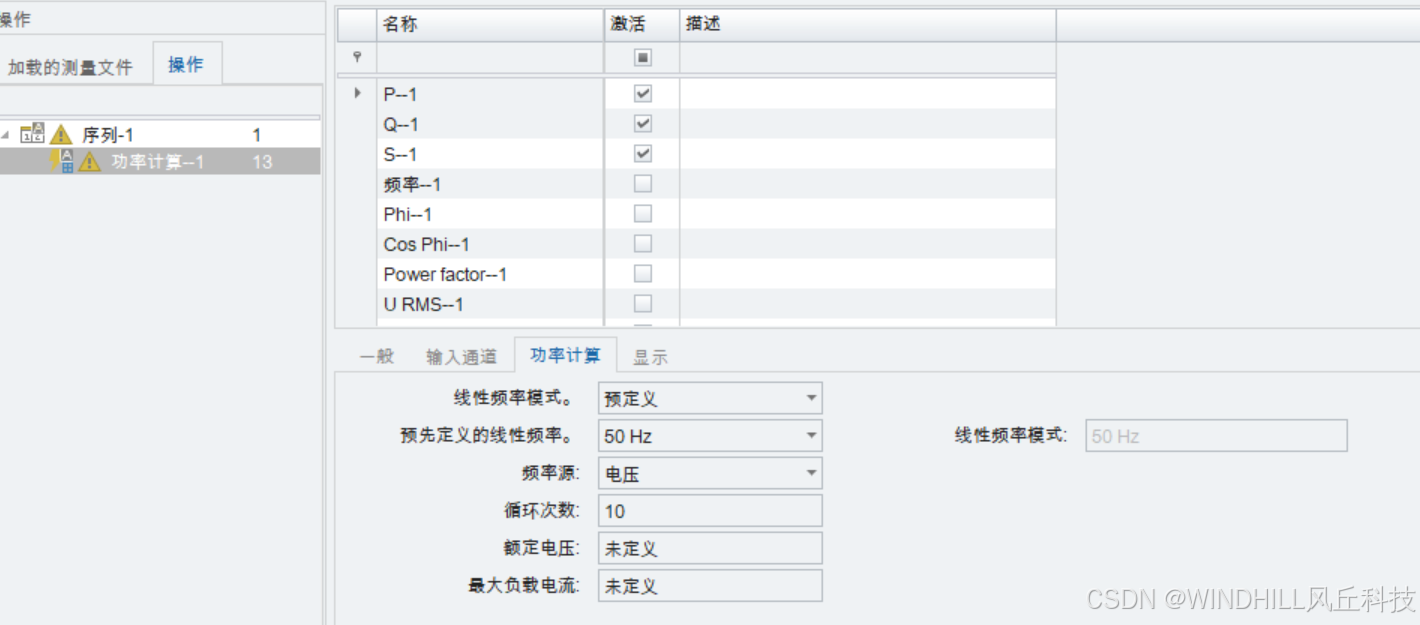

IPETRONIK为交流电功率计算专门对IPEmotion软件进行了相应功能的设计——可对采集到的交流电压、交流电流数值进行计算；可计算有功功率、无功功率以及视在功率。

......
