1、前言：SRIO在FPGA+DSP架构中的作用

SRIO简介：

RapidIO 是由 Motorola 和 Mercury 等公司率先倡导的一种高性能、 低引脚数，基于数据包交换的互连体系结构，是为满足高性能嵌入式系统需求而设计的一种开放式互连技术标准；SRIO 包含三层结构协议，即物理层、传输层、逻辑层，SRIO体系结构如下：

逻辑层：定义包的类型、大小、物理地址、传输协议等必要配置信息。
传输层：定义包交换、路由和寻址规则，以确保信息在系统内正确传输。
物理层：包含设备级接口信息，如电气特性、错误管理数据和基本流量控制数据等信息。

SRIO收发逻辑框图如下：

SRIO（Serial RapidIO）在FPGA+DSP异构架构中扮演着高速数据通道与系统互连核心的角色，其作用与优势主要体现在以下方面：

SRIO的核心作用
1、高速数据通道
实时数据传输：FPGA负责前端数据采集（如雷达回波、图像信号），通过SRIO将原始数据直接传输至DSP处理，速率可达 8-10 Gbps（实测效率＞80%理论值）。
低延迟交互：点对点传输延迟仅微秒级，满足实时处理需求（如电机控制、雷达成像）。
2、直接内存访问（DMA）
DSP可通过SRIO直接读写FPGA的片上存储或外挂DDR，无需CPU干预。例如：
SWRITE事务实现零开销突发传输，效率达95%以上。
FPGA作为协处理器时，DSP直接获取处理结果（如滤波后图像）。
3、可靠消息通知
门铃（Doorbell）中断：DSP向FPGA发送16位轻量级消息，触发实时响应（如任务启动/停止）。
中断延迟＜1μs，优于传统GPIO。
4、系统级扩展性
通过SRIO交换器连接多DSP/FPGA，构建分布式计算网络（如4个DSP+FPGA的基带处理卡）。
支持动态路由与多播传输，适应复杂拓扑。

SRIO的技术优势
1、高带宽与低延迟

2、硬件级可靠性
错误检测与重传：内置CRC校验与链路层重传机制，误码率＜10⁻¹²。
路径冗余：支持多路径备份，单点故障不影响系统运行（关键用于航天电子）。
3、灵活的协议支持
传输模式：
Direct I/O：直接存储映射（NWRITE/NREAD），适合大数据块传输。
Message Passing：信箱机制，支持复杂命令交互（如FPGA向DSP发送状态报告）。
物理层适配：支持1x/2x/4x链路聚合，兼容背板（VPX）、光模块等连接方式。
4、低功耗设计
相比PCIe，SRIO功耗低30-40%（实测1.5W@5Gbps）。
静态功耗＜0.1W，适合电池供电设备（如无人机雷达）。

典型应用场景
1、实时图像处理系统

FPGA完成像素校正，DSP执行AI识别，传输延迟＜10ms
2、无线通信基带
FPGA处理ADC采样数据，经SRIO分发至多DSP核（如LDPC解码）。
支持5G Massive MIMO的μs级波束成型。
3、高可靠性系统
航天器中的FPGA+DSP通过SRIO互连，抗辐射设计（如三模冗余）确保太空环境下的数据传输

总结
SRIO在FPGA+DSP架构中的核心价值是：
✅ 突破总线瓶颈：提供＞8Gbps的稳定带宽，替代共享总线。
✅ 实现异构协同：FPGA并行预处理 + DSP复杂算法，通过SRIO无缝衔接。
✅ 构建高可靠网络：冗余链路与硬件校验机制，满足军工/航天级需求

工程概述

本文详细描述了Xilinx的7系列FPGA实现CameraLink视频解码转SRIO与DSP交互，搭建FPGA+DSP多核异构图像处理架构，以下从FPGA工程和DSP工程两个方向描述整个设计：

FPGA工程

FPGA工程实现Sensor采集，因为FPGA是并行执行，实时性较好；
FPGA工程主要实现CameraLink视频解码、SRIO视频组包、SRIO数据发送功能；输入视频为CameraLink相机，相机为Full模式，LVDS差分对为12对差分数据+3对随路差分时钟；CameraLink相机LVDS视频对首先送入纯verilog代码实现的LVDS接收解码模块实现LVDS视频解码，输出并行视频数据，LVDS接收解码模块需要用到Xilinx ISERDES2原语；然后解码视频送入纯verilog代码实现的LVDS视频对齐模块实现视频时序恢复，根据CameraLink协议和相机数据手册将并行视频数据恢复为Native视频时序，提取出行同步信号、长同步信号、数据有效信号和视频像素数据；然后解码视频进入纯verilog代码实现的SRIO视频组包模块实现将视频数据封装为SRIO HELLO格式包（SWRITE操作），并在指定数据量后插入门铃通知（DOORBELL操作），最后通过AXI4-Stream接口输出给SRIO IP核；然后调用Xilinx官方的SRIO IP核实现SRIO协议的物理层、传输层、逻辑层，作为SRIO的主设备（initiator），SRIO IP核留出了用户逻辑接口，用户只需要写自己的逻辑电路与之对接即可完成SRIO通信；最后视频数据通过FPGA的GTX高速收发器发送至板载的DSP芯片做后续的图像处理；至此，FPGA的使命已经完成；

DSP工程

DSP工程实现图像处理，因为DSP转为信号处理而设计，便于算法实现；
DSP工程实现 DSP作为SRIO从设备（Target），通过SRIO高速接口接收FPGA发来的视频流，并对视频进行图像处理后通过网口输出PC上位机显示；DSP工程为多核协同工作，跑RTOS操作系统，功能包括通过SRIO接口接收FPGA发送的视频流数据、使用多核并行处理进行图像边缘检测、通过以太网将处理后的图像传输到Web客户端、提供Web界面控制处理参数（处理核数、帧率等）等，经过图像处理后的视频会被压缩为JPEG图片，通过有线网发送到PC端网页显示图片；至此，DSP的使命已经完成；

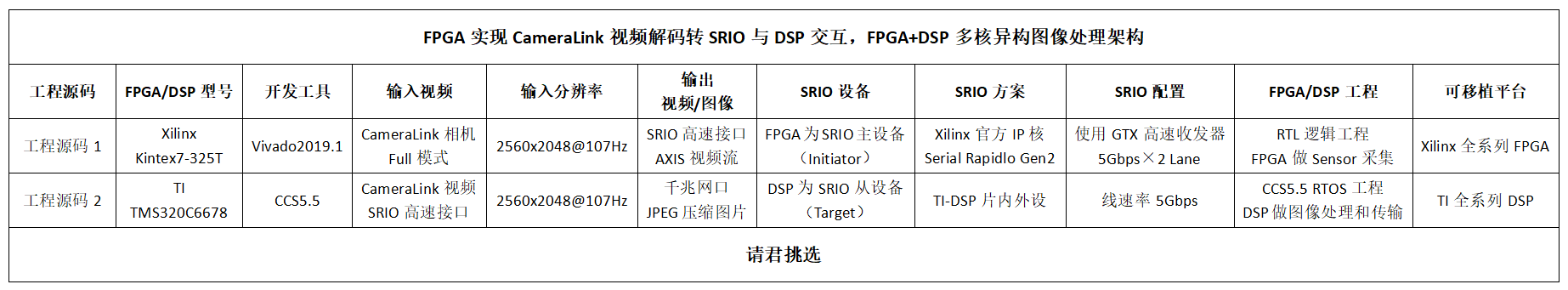

针对市场主流需求，本博客提供2套工程源码，具体如下：

现对上述2套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx公司的XC7K325T-2FFG676I；FPGA工程主要实现CameraLink视频解码、SRIO视频组包、SRIO数据发送功能；输入视频为CameraLink相机，相机为Full模式，分辨率为2560x2048@107Hz；CameraLink相机LVDS视频对首先送入纯verilog代码实现的LVDS接收解码模块实现LVDS视频解码，输出并行视频数据，LVDS接收解码模块需要用到Xilinx ISERDES2原语；然后解码视频送入纯verilog代码实现的LVDS视频对齐模块实现视频时序恢复，根据CameraLink协议和相机数据手册将并行视频数据恢复为Native视频时序，提取出行同步信号、长同步信号、数据有效信号和视频像素数据；然后解码视频进入纯verilog代码实现的SRIO视频组包模块实现将视频数据封装为SRIO HELLO格式包（SWRITE操作），并在指定数据量后插入门铃通知（DOORBELL操作），最后通过AXI4-Stream接口输出给SRIO IP核；然后调用Xilinx官方的SRIO IP核实现SRIO协议的物理层、传输层、逻辑层，作为SRIO的主设备（initiator），SRIO IP核留出了用户逻辑接口，用户只需要写自己的逻辑电路与之对接即可完成SRIO通信；最后视频数据通过FPGA的GTX高速收发器发送至板载的DSP芯片做后续的图像处理，输出分辨率为2560x2048@107Hz；至此，FPGA的使命已经完成；

工程源码2

DSP工程实现 DSP作为SRIO从设备（Target），通过SRIO高速接口接收FPGA发来的视频流，并对视频进行图像处理后通过网口输出PC上位机显示；DSP工程为多核协同工作，C66xx_0为主核心，C66xx_1~C66xx_7为从核心，跑RTOS操作系统，功能包括通过SRIO接口接收FPGA发送的视频流数据、使用多核并行处理进行图像边缘检测、通过以太网将处理后的图像传输到Web客户端、提供Web界面控制处理参数（处理核数、帧率等）等，经过图像处理后的视频会被压缩为JPEG图片，通过有线网发送到PC端网页显示图片；至此，DSP的使命已经完成；

本文详细描述了FPGA实现CameraLink视频解码转SRIO与DSP交互的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的高速接口领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我这里已有的FPGA+DSP异构方案

目前我这里有大量FPGA+DSP异构方案的工程源码，包括EMIF、SRIO、PCIE等等，对FPGA+DSP异构方案有需求的兄弟可以去看看：
直接点击前往

我这里已有的 GT 高速接口解决方案

我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地址：
点击直接前往

FPGA实现CameraLink视频编解码方案

我的CameraLink视频专栏有很多FPGA的CaeraLink视频编解码方案，既有CaeraLink接收，也有CaeraLink发送，既有CaeraLink普通输出显示，也有CaeraLink视频拼接输出等等，专栏链接如下：欢迎前往查看：
点击直接前往

3、工程详细设计方案

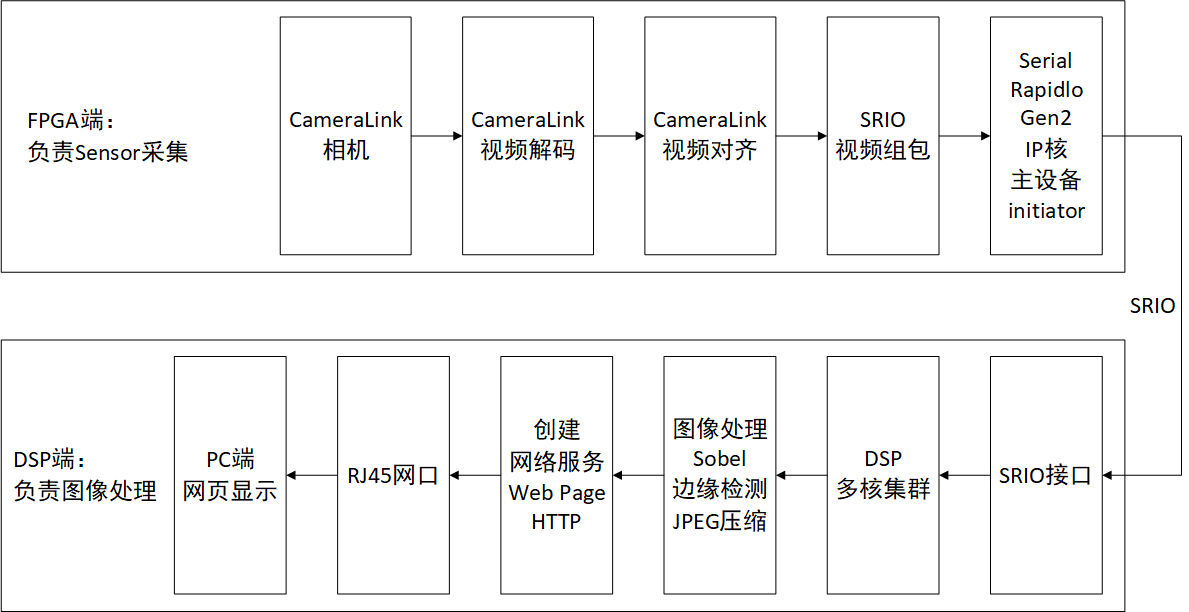

工程设计原理框图

工程设计原理框图如下：

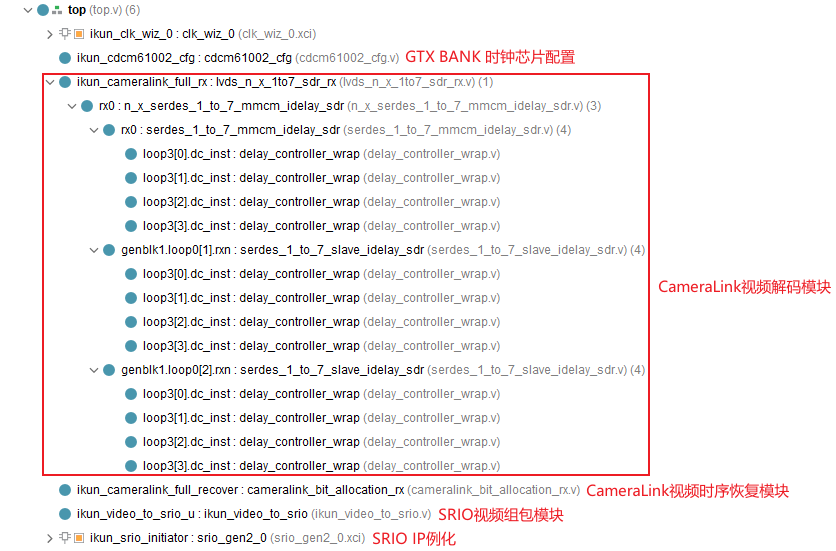

FPGA端-工程源码架构

FPGA端工程源码架构如下：

FPGA端-输入CameraLink相机

输入视频为CameraLink工业相机，相机为Full模式，输出分辨率为2560x2048@107Hz，输出灰度图，输出为4-Tap模式，即一个像素时钟输出4个像素；CameraLink相机如下：

FPGA端-LVDS视频解码模块

本设计参考了Xilinx官方设计，基于ISERDES2原语实现的LVDS解码模块对输入的CameraLink视频进行解码；LVDS视频解码模块设计框图如下：

LVDS视频解码模块输入为随路差分时钟对和LVDS差分数据对；利用Xilinx官方IDELAY和ISERDES原语实现串并转换；模块总体代码架构如下：

IDELAY原语用于接收延时，保证接收端视频的稳定性；ISERDES2原语用于串并转换，将输入串行差分数据转换为并行数据；此外，LVDS解串视频还需要做对齐处理，随路时钟也需要通过MMCM输出同步处理；整个LVDS视频解码模块严格按照设计框图实现，解码模块顶层接口如下：

这两个参数可自由配置，以适应CameraLink相机的不同模式；具体配置如下：

FPGA端-LVDS视频对齐

调用LVDS视频对齐模块，根据CameraLink视频协议提取出行同步信号、场同步信号、数据有效信号和像素数据；模块总体代码架构如下：

模块顶层接口如下：

FPGA端-SRIO视频组包模块

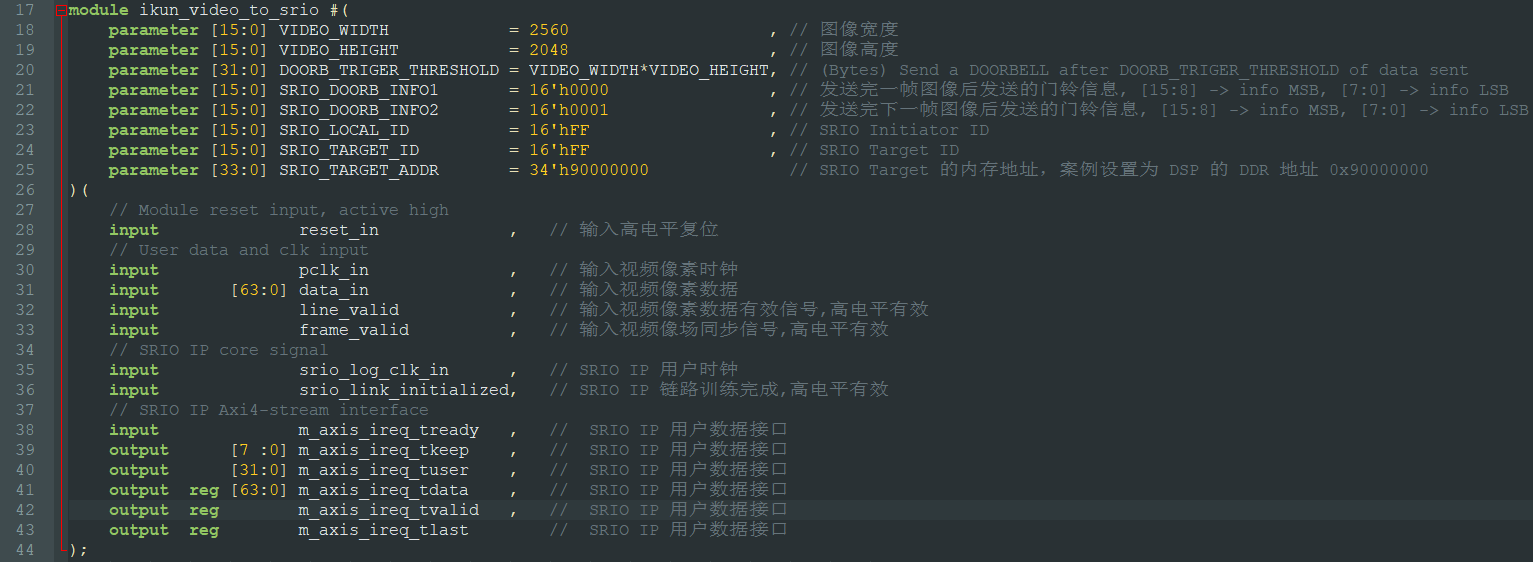

FPGA端SRIO视频组包模块顶层接口如下：

解码视频进入纯verilog代码实现的SRIO视频组包模块实现将视频数据封装为SRIO HELLO格式包（SWRITE操作），并在指定数据量后插入门铃通知（DOORBELL操作），最后通过AXI4-Stream接口输出给SRIO IP核；

SRIO视频组包模块核心功能
该模块实现视频流到SRIO协议包的实时转换与传输，主要完成：
1、接收视频数据流（AXIS接口）
2、将视频数据封装为SRIO HELLO格式包（SWRITE操作）
3、在指定数据量后插入门铃通知（DOORBELL操作）
4、通过AXI4-Stream接口输出给SRIO IP核

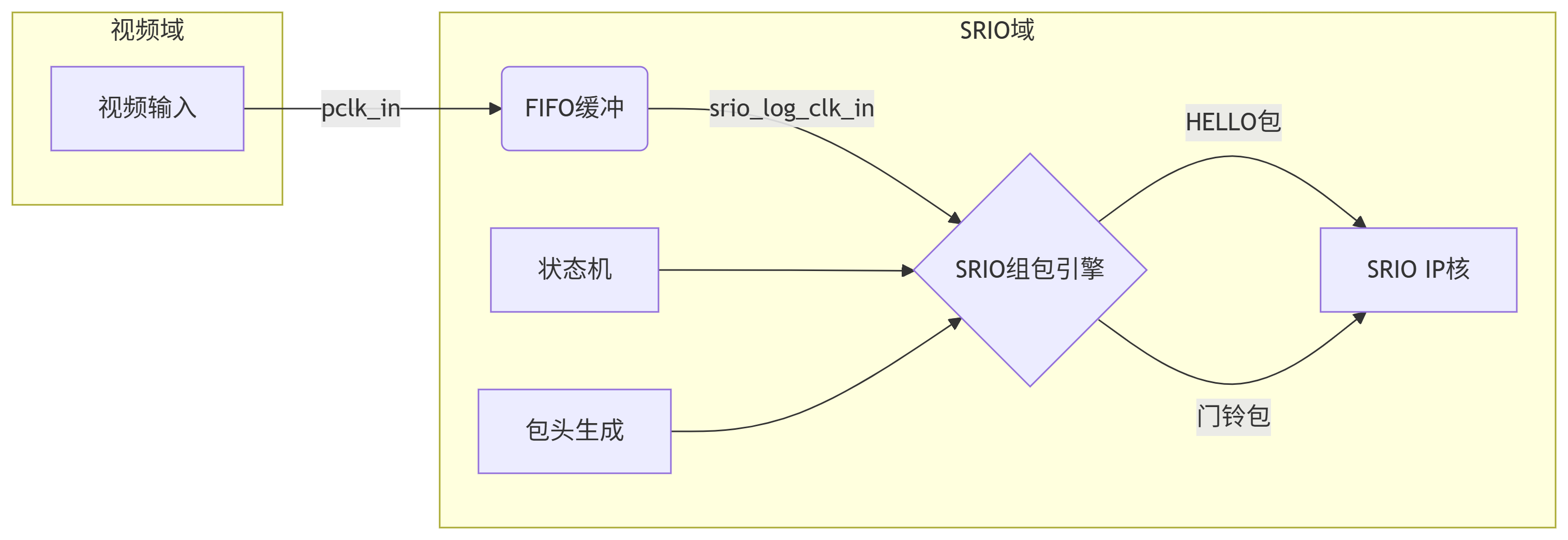

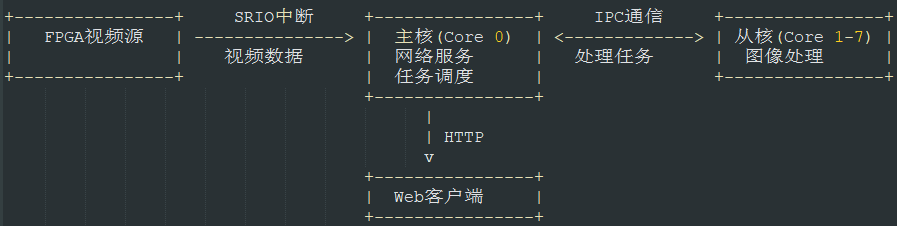

SRIO视频组包模块系统架构图
SRIO视频组包模块系统架构图如下：

SRIO视频组包模块工作流程详解
1、视频数据接收与缓冲

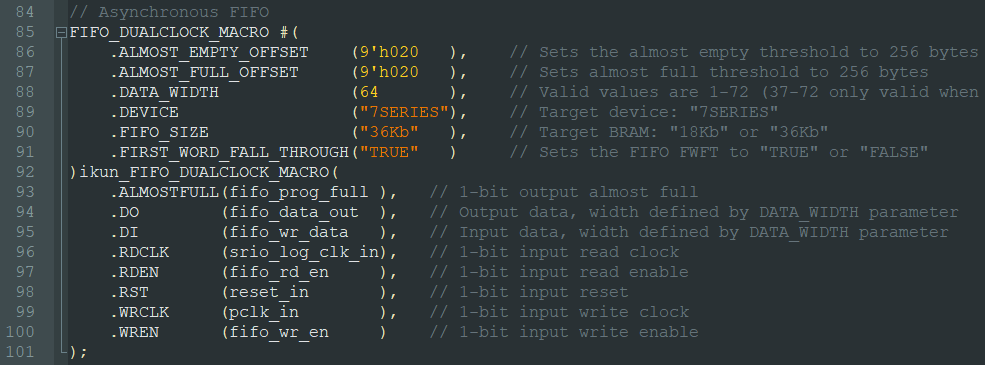

本设计调用Xilinx官方的FIFO_DUALCLOCK_MACRO原语实现FIFO缓冲，配置 FIFO 大小为 36Kbit，读写数据的位宽为 64bit（FIFO 深度为 512）；如下：

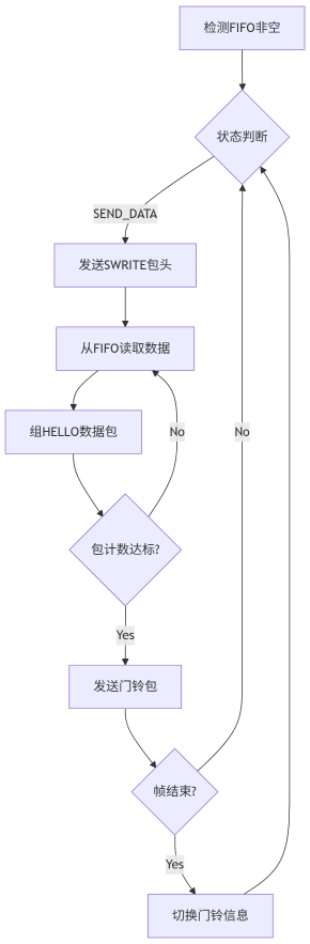

2、SRIO数据包发送流程如下：

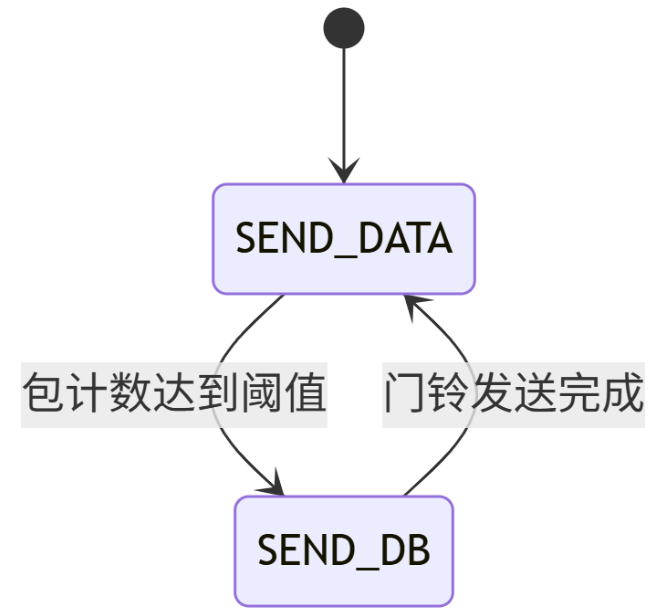

3、系统状态机设计如下：

状态说明：
SEND_DATA：发送视频数据包（SWRITE操作）
SEND_DB：发送门铃通知包（DOORBELL操作）

FPGA端-SRIO主设备（initiator）

FPGA工程调用Xilinx官方的SRIO IP核实现SRIO协议的物理层、传输层、逻辑层，作为SRIO的主设备（initiator），SRIO IP核留出了用户逻辑接口，用户只需要写自己的逻辑电路与之对接即可完成SRIO通信；本设计使用Xilinx官方的Serial Rapidlo Gen2 IP核，基础配置如下：

SRIO配置为5Gbps×2 Lane，对应的GT差分时钟需为125M；工程代码中通过配置cdcm61002时钟芯片输出125M连接至GTX高速收发器BANK；SRIO设计请参考Xilinx官方数据手册《pg007_srio_gen2》；I/O 端口配置使用 HELLO 格式包，其他参数保持默认值即可；

DSP端工程

DSP工程实现 DSP作为SRIO从设备（Target），通过SRIO高速接口接收FPGA发来的视频流，并对视频进行图像处理后通过网口输出PC上位机显示；DSP工程为多核协同工作，C66xx_0为主核心，C66xx_1~C66xx_7为从核心，跑RTOS操作系统，功能包括通过SRIO接口接收FPGA发送的视频流数据、使用多核并行处理进行图像边缘检测、通过以太网将处理后的图像传输到Web客户端、提供Web界面控制处理参数（处理核数、帧率等）等，经过图像处理后的视频会被压缩为JPEG图片，通过有线网发送到PC端网页显示图片；至此，DSP的使命已经完成；

多核协同
DSP工程为多核协同工作，C66xx_0为主核心，C66xx_1~C66xx_7为从核心，跑RTOS操作系统，如下：

代码功能概述
这是一个基于TI C66x DSP的SRIO图像处理系统主程序，主要功能包括：
1、通过SRIO接口接收FPGA发送的视频流数据
2、使用多核并行处理进行图像边缘检测
3、通过以太网将处理后的图像传输到Web客户端
4、提供Web界面控制处理参数（处理核数、帧率等）

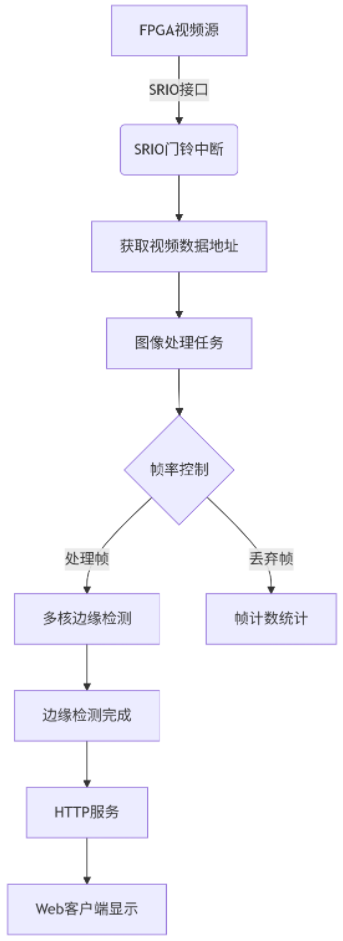

DSP端工程主核心流程图如下：

DSP端工程主核心程序状态图如下：

DSP端详细代码解析
1、系统初始化

int main(void) {// 硬件初始化psc_init();          // 电源管理uart_init();         // 串口调试enable_srio();       // 启用SRIOsrio_device_init();  // SRIO设备配置init_sgmii();        // 网络PHY初始化// 多核通信初始化HeapBufMP_create();  // 共享内存MessageQ_registerHeap();MultiProc_setLocalId();// 中断配置CpIntc_dispatchPlug();  // SRIO门铃中断Hwi_create();           // 硬件中断// 任务创建Task_create(image_processing_master);  // 网络服务Task_create(timer_task);               // 统计任务Task_create(image_processing_slave);   // 从核处理Task_create(srio_image);               // 主处理BIOS_start();  // 启动调度器
}

2、SRIO中断处理

void srio_db_isr(UArg arg) {// 获取门铃中断状态CSL_SRIO_GetDoorbellPendingInterrupt(hSrio, 0, &db_status);// 确定数据地址 (双缓冲)srio_data_addr = (db_status == SRIO_DOORB_INFO1) ? SRIO_DATA_ADDR : SRIO_DATA_ADDR + SRIO_TRANS_SIZE;// 通知处理任务Mailbox_post(mbox_image, &srio_data_addr, 0);// 清除中断标志CSL_SRIO_ClearDoorbellPendingInterrupt(hSrio, 0, db_status);
}

3、图像处理任务

void srio_image(UArg arg0, UArg arg1) {while(1) {// 等待SRIO数据Mailbox_pend(mbox_image, &srio_data_addr, BIOS_WAIT_FOREVER);// 帧率控制逻辑if(需要处理帧) {input_image.data = (uint8_t*)srio_data_addr;output_image.data = edge_buffer;// 多核边缘检测mc_process_image(&input_image, &output_image, number_of_cores, &process_time, &sobel_time);// 统计信息更新process_time_total += process_time;sobel_time_total += sobel_time;edge_frame_count++;} else {// 帧丢弃统计drop_frame_count++;}// 通知网络传输if(需要显示) {Mailbox_post(mbox_display, NULL, 0);}}
}

4、网络服务

int image_processing_master(void) {// 网络配置if(使用静态IP) {CfgAddEntry(CFGTAG_IPNET...);  // 添加IP配置} else {CfgAddEntry(CFGITEM_SERVICE_DHCPCLIENT...); // DHCP配置}// 添加Web服务image_processing_webfiles_add();CfgAddEntry(CFGITEM_SERVICE_HTTP...);// 启动网络栈NC_NetStart(hCfg, NetworkOpen, NetworkClose, NetworkIPAddr);
}

5、性能统计任务

void timer_task(UArg arg0, UArg arg1) {while(1) {// 计算帧率edge_frame_rate = edge_frame_count / 时间间隔;// UART输出统计信息uart_printf("\r--> image edge framerate: %5d fps", edge_frame_rate);uart_printf("\r--> image display framerate: %5d fps", display_frame_count);// 重置计数器display_frame_count = 0;edge_frame_count = 0;Task_sleep(1000);  // 1秒间隔}
}

关键数据结构

// 原始图像结构
typedef struct {uint8_t* data;     // 图像数据指针uint32_t length;   // 数据长度
} raw_image_data_t;// 全局图像实例
raw_image_data_t input_image = {0, 0};   // 输入图像
raw_image_data_t output_image = {0, 0};  // 输出图像// 处理缓冲区
#pragma DATA_SECTION(edge_buffer,"systemHeapMaster");
uint8_t edge_buffer[IMAGE_WIDTH * IMAGE_HEIGH];  // 边缘检测结果
#pragma DATA_SECTION(jpeg_buffer,"systemHeapMaster");
uint8_t jpeg_buffer[IMAGE_WIDTH * IMAGE_HEIGH];  // JPEG编码缓冲区

核心价值总结
此代码实现的价值在于：
1、高性能并行处理：
利用多核DSP并行处理图像（C6678支持8核，C665x支持2核）
基于邮箱(Mailbox)的核间通信机制
2、动态参数调整：
通过Web界面实时调整处理核数(number_of_cores)
动态帧率控制(max_of_frames)
3、双缓冲机制：

#define SRIO_DATA_ADDR      0x90000000       // 缓冲区1
#define SRIO_TRANS_SIZE     (IMAGE_WIDTH*IMAGE_HEIGH)
// 缓冲区2 = SRIO_DATA_ADDR + SRIO_TRANS_SIZE

4、实时统计：
边缘检测帧率
处理时间统计
帧丢弃统计
5、灵活网络配置：
支持静态IP/DHCP自动配置
内嵌Web服务器

此系统实现了从高速SRIO接口接收视频流，到多核并行处理，最后通过网络传输的完整图像处理流水线，适用于工业视觉检测、医疗影像处理等实时图像处理场景。

4、工程源码1详解：FPGA逻辑工程

开发板FPGA型号：Xilinx–XC7K325T-2FFG676I；
FPGA开发环境：Vivado2019.1；
视频输入：CameraLink相机，Full模式，分辨率2560x2048@107Hz；
视频输口：SRIO高速接口，分辨率2560x2048@107Hz；
CameraLink视频解码方案：Xilinx官方ISERDES2原语LVDS解码方案；
LVDS差分对：12对差分数据+3对随路差分时钟；
实现功能：CameraLink转SRIO，FPGA为SRIO主设备（Initiator）；
工程作用：此工程目的是让读者掌握FPGA实现CameraLink视频解码转SRIO与DSP交互的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

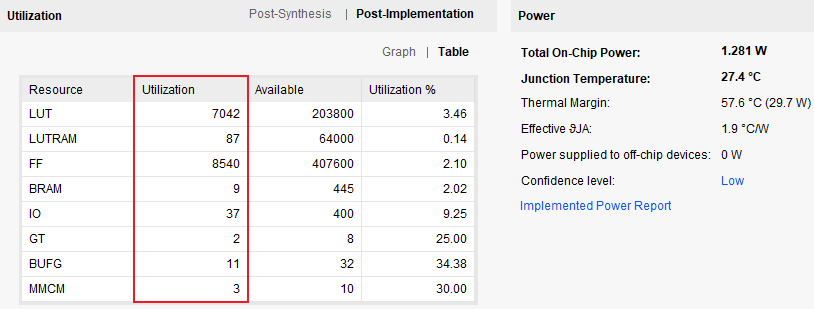

工程的资源消耗和功耗如下：

5、工程源码2详解：DSP RTOS系统工程

开发板DSP型号：TI–TMS320C6678；
FPGA开发环境：CCS5.5；
视频输入：SRIO高速接口，分辨率2560x2048@107Hz；
图像输出：千兆网口，JPEG压缩图片，图片大小2560x2048；
图像处理：Sobel边缘检测、JPEG压缩；
实现功能：DSP为SRIO从设备（Target）；
DSP工程操作系统：RTOS操作系统；
工程作用：此工程目的是让读者掌握FPGA实现CameraLink视频解码转SRIO与DSP交互的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

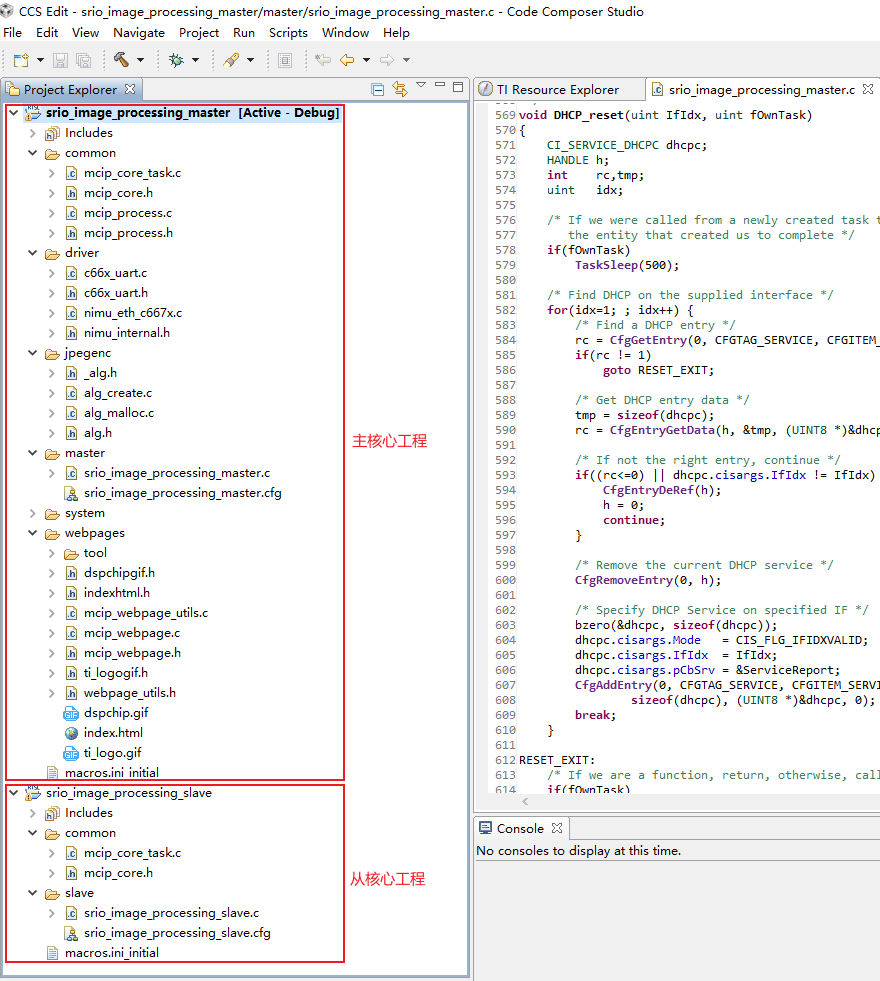

DSP裸机工程源码架构如下：

6、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

7、上板调试验证

准备工作

需要准备的器材如下：
CameraLink相机；
CameraLink转接板；
FPGA+DSP异构开发板；
测试用PC电脑；
串口线、网线；
用网线连接FPGA+DSP开发板到PC电脑端；

程序下载bit

步骤如下：（顺序一定要对）
1、先下载FPGA程序
2、再下载从核心DSP程序srio_image_processing_slave.out到至 C66xx_1~C66xx_7；
3、再下载主核心DSP程序srio_image_processing_master.out到至 C66xx0；

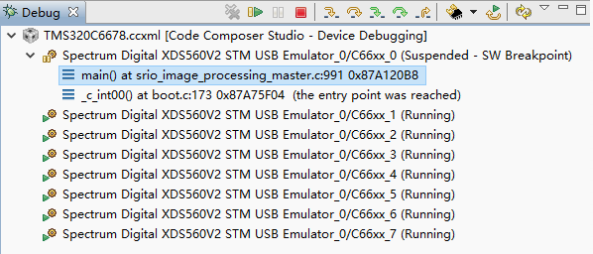

如下：

DSP RTOS系统工程测试

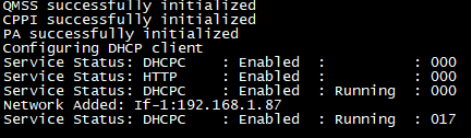

运行 C66xx_0 核心程序，DSP 端串口调试终端将会打印如下信息，开发板使用DHCP模式自动获取IP地址，如下：

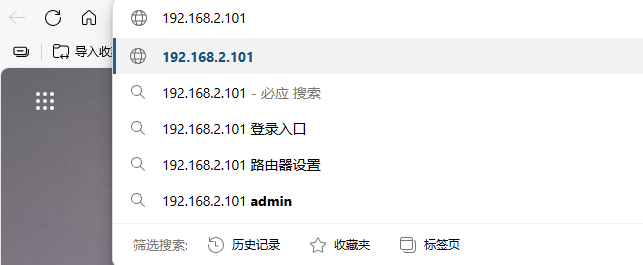

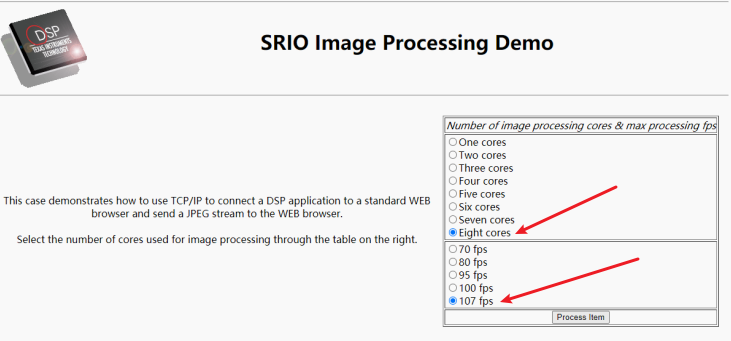

然后在PC电脑端浏览器输入开发板IP地址打开网页界面，在网页界面中选择处理核心数量为Eight cores，选择本设计所使用相机的最高处理帧率为 107fps，如下：

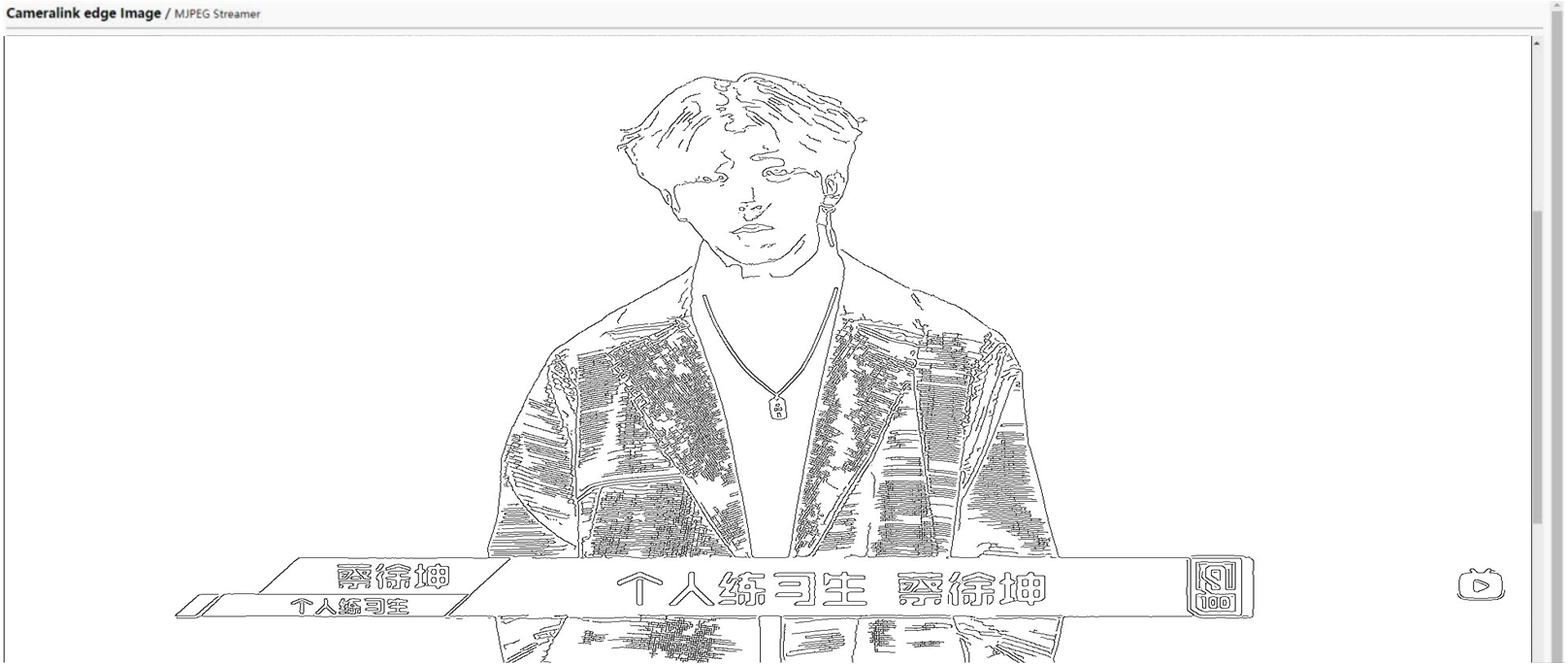

点击"Program Item"，网页将显示经 DSP 端进行 Sobel（边缘检测）算法处理后的图像，如下：

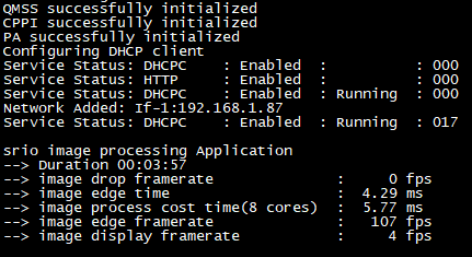

同时，DSP 端串口调试终端将会打印处理信息，如下：

8、工程代码获取

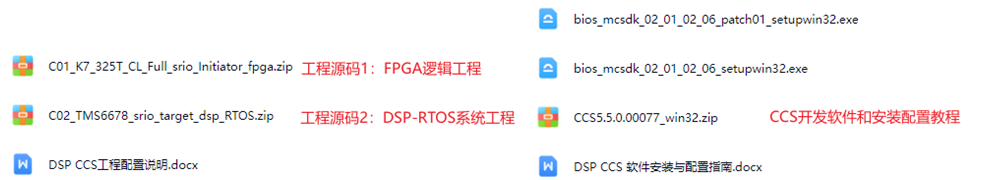

工程代码如下：
