【硬件-笔试面试题】硬件/电子工程师,笔试面试题-44,(知识点:三极管,PN结,正偏反偏判断,晶体管)

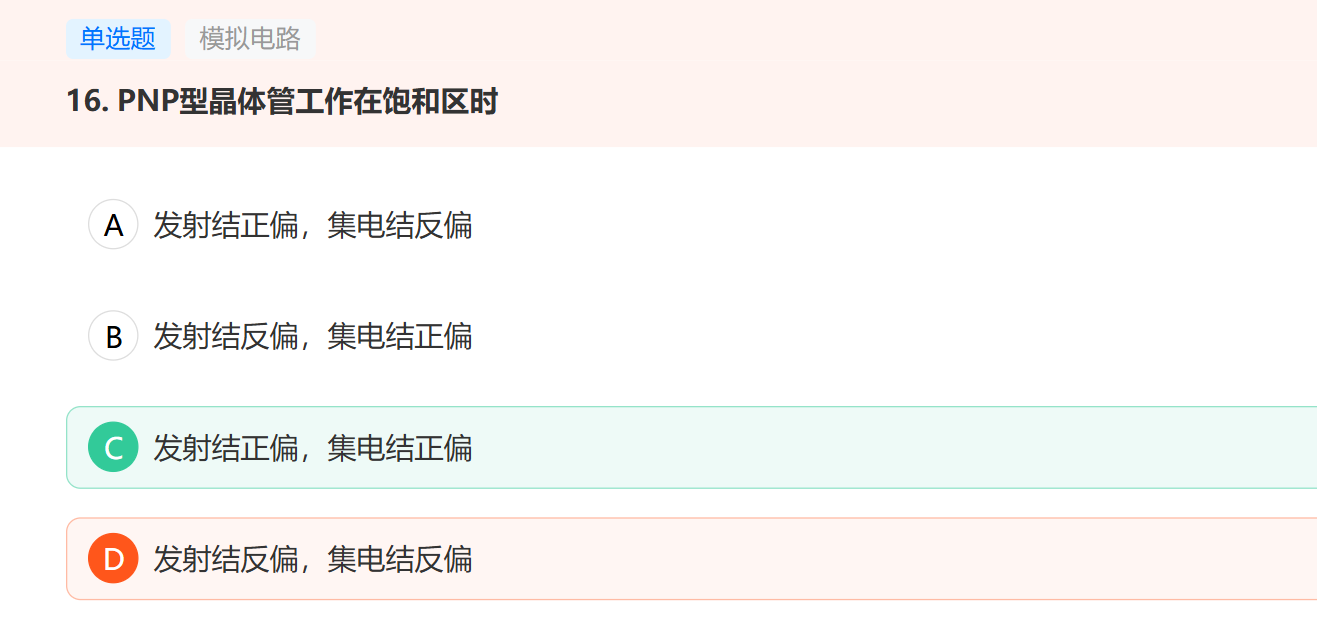

1、题目

2、解答

NPN 和 PNP 三极管是双极型晶体管(BJT)的两种基本类型,其工作状态由发射结和集电结的偏置(正偏或反偏)决定。以下从结构差异入手,详细分析两种三极管在不同工作状态下的结偏置情况及特点:

一、NPN 与 PNP 三极管的结构差异

  • NPN 三极管:由两层 N 型半导体夹一层 P 型半导体组成,结构为 发射极(N)→基极(P)→集电极(N)。 电流方向:发射极(电子)→基极→集电极(主流),外部电流从集电极流入,发射极流出。
  • PNP 三极管:由两层 P 型半导体夹一层 N 型半导体组成,结构为 发射极(P)→基极(N)→集电极(P)。 电流方向:发射极(空穴)→基极→集电极(主流),外部电流从发射极流入,集电极流出。

两者的核心区别在于载流子类型(电子 / 空穴) 和电流方向,但结偏置的逻辑(正偏 / 反偏)可统一分析。

二、三极管的工作状态及结偏置规则

三极管有放大、饱和、截止三种核心工作状态(击穿状态为非正常工作状态,暂不讨论)。判断状态的关键是发射结(BE 结) 和集电结(BC 结) 的偏置:

  • 正偏:PN 结两端电压为 “P 端高、N 端低”(对于 NPN,BE 结正偏即 V_B > V_E;对于 PNP,BE 结正偏即 V_E > V_B)。
  • 反偏:PN 结两端电压为 “N 端高、P 端低”(对于 NPN,BC 结反偏即 V_C > V_B;对于 PNP,BC 结反偏即 V_B > V_C)。

三、NPN 三极管的工作状态与结偏置

以 NPN 为例(基极 B、发射极 E、集电极 C),电源电压通常满足 \(V_{CC} > V_B > V_E\)(E 极常接地)。

1. 放大状态 :发射结正偏,集电结反偏
  • 结偏置
    • 发射结(BE)正偏(\(V_{BE} \approx 0.7V\),硅管典型值);
    • 集电结(BC)反偏(\(V_{CB} > 0\),即 \(V_C > V_B\))。
  • 特点: 集电极电流 \(I_C\) 与基极电流 \(I_B\) 成线性关系(\(I_C = \beta \cdot I_B\),\(\beta\) 为电流放大倍数),实现电流放大。
  • 应用:线性放大电路(如音频放大器、信号放大模块)。
2. 饱和状态:发射结正偏,集电结正偏
  • 结偏置
    • 发射结(BE)正偏(\(V_{BE} \approx 0.7V\));
    • 集电结(BC)正偏(\(V_{CB} < 0\),即 \(V_C < V_B\),硅管饱和压降 \(V_{CE(sat)} \approx 0.3V\))。
  • 特点: 基极电流过大,\(I_C\) 不再随 \(I_B\) 增大(\(I_C \approx V_{CC}/R_C\)),三极管相当于 “闭合的开关”(CE 间电阻极小)。
  • 应用:数字电路中的 “导通” 状态(如逻辑门、继电器驱动)。
3. 截止状态:发射结反偏,集电结反偏
  • 结偏置
    • 发射结(BE)反偏零偏(\(V_{BE} \leq 0V\));
    • 集电结(BC)反偏(\(V_{CB} > 0\))。
  • 特点: 基极电流 \(I_B \approx 0\),集电极电流 \(I_C \approx 0\)(仅漏电流 \(I_{CEO}\),极小),三极管相当于 “断开的开关”(CE 间电阻极大)。
  • 应用:数字电路中的 “断开” 状态(如逻辑门截止、功率开关关闭)。

四、PNP 三极管的工作状态与结偏置

PNP 与 NPN 的偏置逻辑对称,但电压极性相反(电源通常 \(V_{EE} < V_B < V_C\),E 极常接正电源)。

1. 放大状态
  • 结偏置
    • 发射结(BE)正偏(\(V_{EB} \approx 0.7V\),即 \(V_E > V_B\));
    • 集电结(BC)反偏(\(V_{BC} > 0\),即 \(V_B > V_C\))。
  • 特点:\(I_C = \beta \cdot I_B\),电流从发射极流入,集电极流出。
2. 饱和状态
  • 结偏置
    • 发射结(BE)正偏(\(V_{EB} \approx 0.7V\));
    • 集电结(BC)正偏(\(V_{BC} < 0\),即 \(V_B < V_C\),饱和压降 \(V_{EC(sat)} \approx 0.3V\))。
  • 特点:CE 间近似短路,相当于闭合开关。
3. 截止状态
  • 结偏置
    • 发射结(BE)反偏零偏(\(V_{EB} \leq 0V\),即 \(V_E \leq V_B\));
    • 集电结(BC)反偏(\(V_{BC} > 0\))。
  • 特点:电流几乎为零,相当于断开开关。

五、NPN 与 PNP 的结偏置对比表

工作状态NPN 三极管PNP 三极管
放大BE 正偏(V_B > V_E) BC 反偏(V_C > V_B)BE 正偏(V_E > V_B) BC 反偏(V_B > V_C)
饱和BE 正偏(V_B > V_E) BC 正偏(V_C < V_B)BE 正偏(V_E > V_B) BC 正偏(V_B < V_C)
截止BE 反偏(V_B ≤ V_E) BC 反偏(V_C > V_B)BE 反偏(V_E ≤ V_B) BC 反偏(V_B > V_C)

六、总结

  1. 核心规律

    • 无论 NPN 还是 PNP,放大状态均需发射结正偏、集电结反偏;
    • 饱和状态均为发射结和集电结同时正偏;
    • 截止状态均为发射结反偏(或零偏)且集电结反偏。
  2. 关键差异: NPN 的正偏电压是 “基极高于发射极”,PNP 是 “发射极高于基极”,需根据电源极性和电路设计判断。

理解结偏置状态是分析三极管电路工作原理的基础,无论是放大电路还是开关电路,均可通过测量结电压快速判断其工作状态。
