[蓝牙通信] NimBLE init启动 | 时间抽象-转换

链接：https://github.com/apache/mynewt-nimble

docs：mynewt-nimble

mynewt-nimble项目是专为FreeRTOS操作系统设计的移植版本，旨在运行NimBLE蓝牙协议栈。它提供了**蓝牙通信**的核心基础机制，使设备能够无线发送和接收数据。

通过*异步事件处理精密管理操作，使用精确计时器调度行为，并在多线程环境中通过协调共享资源访问*确保数据完整性。

tip

FreeRTOS 是一个轻量级的实时操作系统（RTOS），专为嵌入式设备设计，能高效管理多任务和硬件资源。

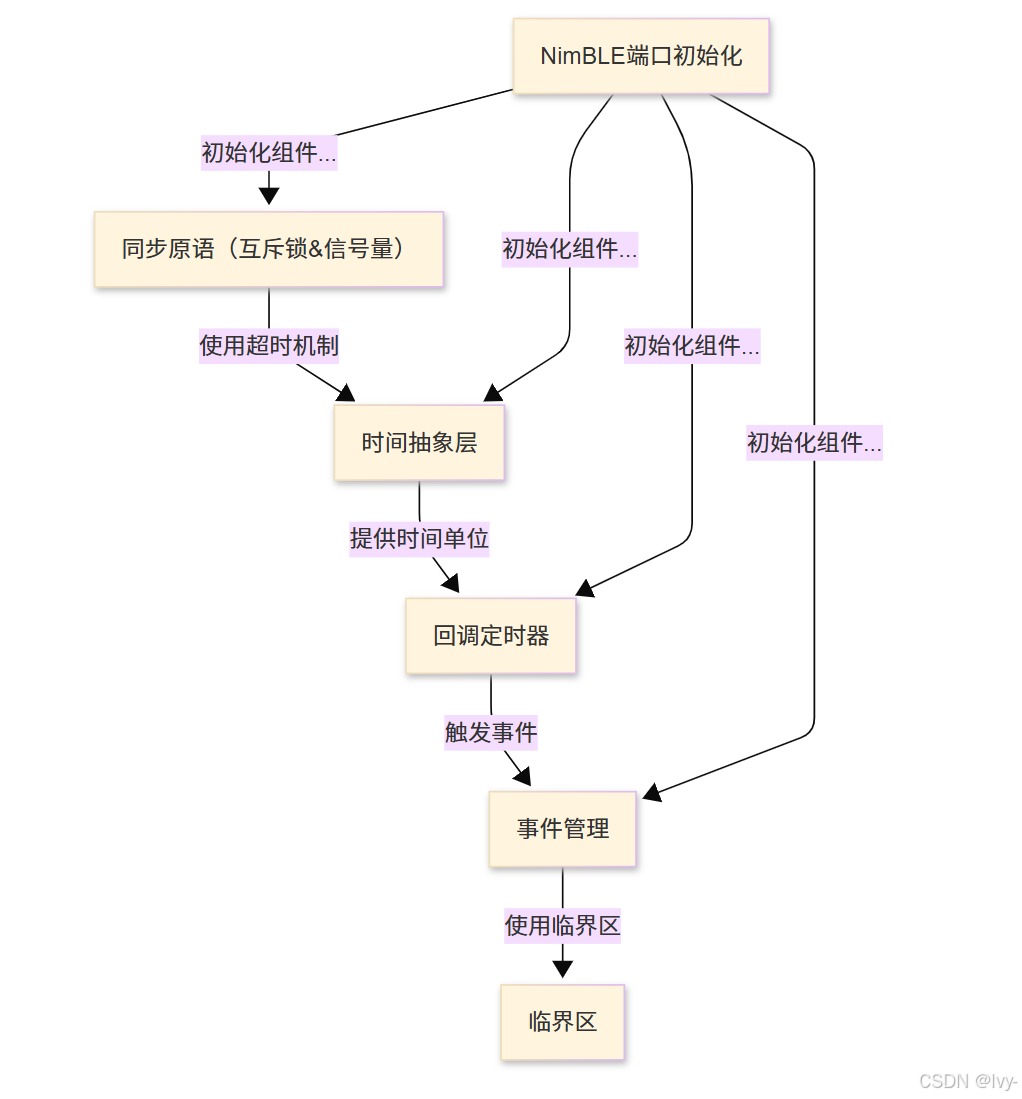

架构

章节导航

1. NimBLE端口初始化
2. 时间抽象层
3. 临界区
4. 同步原语（互斥锁&信号量）
5. 事件管理
6. 回调定时器

---

第一章：NimBLE端口初始化

欢迎进入NimBLE蓝牙开发领域~

如果你的目标是在FreeRTOS系统上使用Mynewt NimBLE协议栈实现蓝牙通信，那么找到了正确起点。

本章将引导我们完成关键的第一步：启动蓝牙"引擎"。

为何需要"NimBLE端口初始化"？

想象我们拥有一辆全新汽车，但尚未启动。要使它具备驾驶能力，需要完成几个必要步骤：插入钥匙、启动点火装置、发动引擎。

同理，NimBLE蓝牙协议栈如同一个强力引擎。

要在FreeRTOS设备上运行，需要特殊的"点火开关"来启动并确保所有必要组件顺畅运作。这个"点火开关"即NimBLE端口初始化。

解决的核心问题：如何让复杂的NimBLE蓝牙协议栈正确启动并与FreeRTOS操作系统交互？

本章目标：理解作为"点火开关"的核心函数，掌握其使用方法以启动蓝牙协议栈。

NimBLE端口初始化

核心机制体现在特定函数：nimble_port_freertos_init()

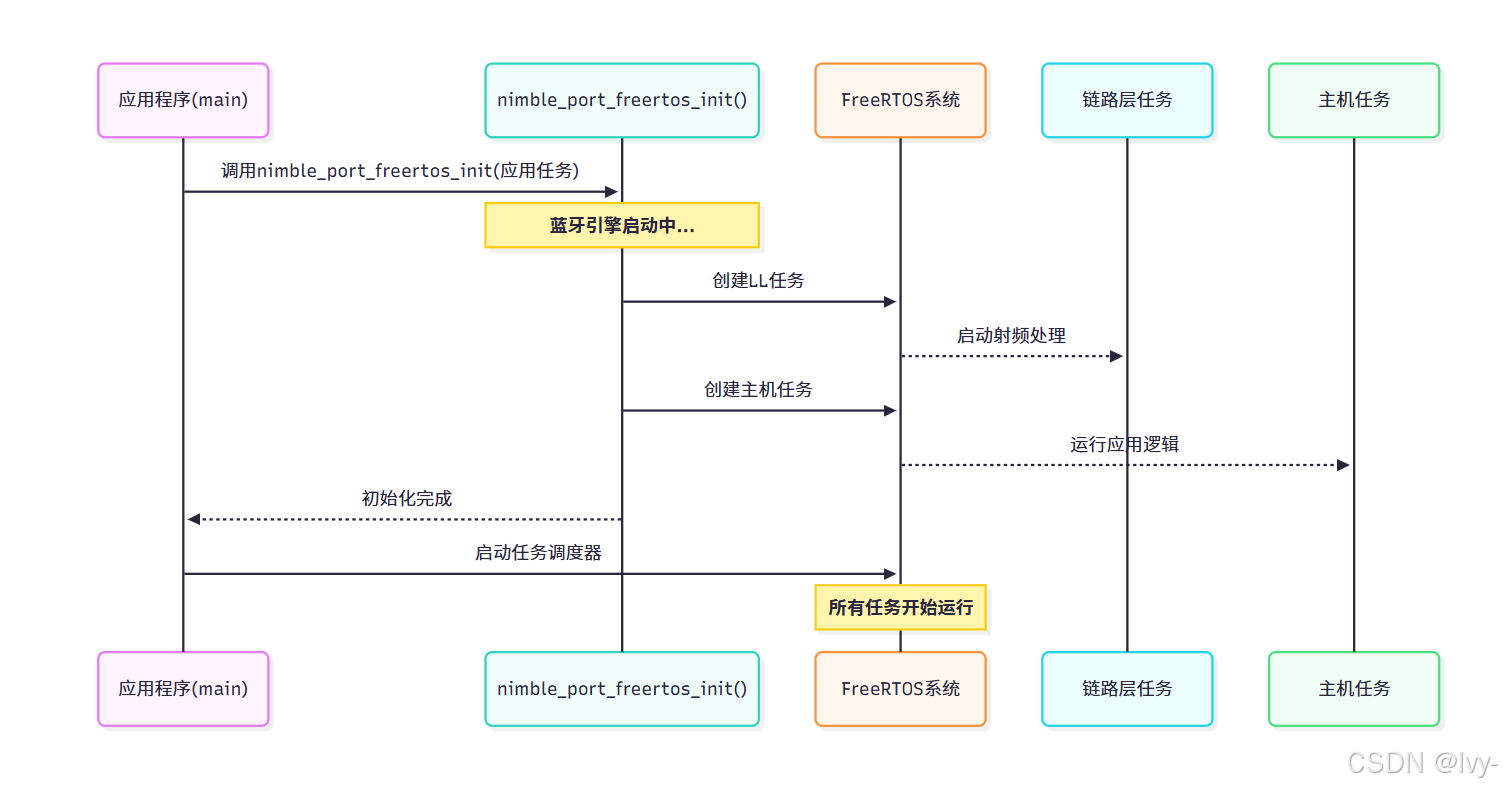

该函数堪称FreeRTOS上NimBLE的"引导器"。调用时将执行关键初始化步骤，最重要的是创建FreeRTOS任务：

• 链路层任务（LL Task）：直接处理射频信号收发的"高效员工"，相当于引擎的动力核心
• 主机任务（Host Task）：负责蓝牙智能功能，如连接管理、协议处理和应用逻辑，开发者主要交互层

核心函数

函数原型：

void nimble_port_freertos_init(TaskFunction_t host_task_fn);

典型应用场景：

// 蓝牙应用任务定义
void 蓝牙应用任务(void *参数) {while (1) {vTaskDelay(pdMS_TO_TICKS(1000)); // 1秒周期延迟}
}int main(void) {// 1. 初始化NimBLE协议栈nimble_port_freertos_init(蓝牙应用任务);// 2. 启动任务调度vTaskStartScheduler();// 调度器启动后不会执行至此while (1) {}
}

🎢底层实现

关键代码位于：

/* porting/npl/freertos/src/nimble_port_freertos.c */
#if NIMBLE_CFG_CONTROLLER
static TaskHandle_t ll_task_h; // 链路层任务句柄
#endif
static TaskHandle_t host_task_h; // 主机任务句柄void nimble_port_freertos_init(TaskFunction_t host_task_fn)
{
#if NIMBLE_CFG_CONTROLLERxTaskCreate(nimble_port_ll_task_func, "ll", configMINIMAL_STACK_SIZE + 400,NULL, configMAX_PRIORITIES - 1, &ll_task_h);
#endifxTaskCreate(host_task_fn, "ble",configMINIMAL_STACK_SIZE + 400,NULL, tskIDLE_PRIORITY + 1, &host_task_h);
}

参数说明表：

参数项	链路层任务	主机任务
任务函数	nimble_port_ll_task_func	用户自定义函数
任务名称	“ll”	“ble”
栈空间	最小栈+400字节	最小栈+400字节
优先级	最高优先级-1	空闲优先级+1
任务句柄	ll_task_h	host_task_h

后续

本章揭示了NimBLE在FreeRTOS系统的启动机制，理解此初始化过程是构建稳定蓝牙应用的基石。

接下来我们将深入探讨蓝牙协议的时间管理机制：时间抽象层

---

第二章：时间抽象

在上一章 NimBLE端口初始化 中，我们掌握了如何通过初始化核心任务启动NimBLE蓝牙协议栈。

现在引擎已就绪，我们需要探讨实时系统（特别是无线通信）的基础要素——时间管理。

时间抽象的重要性

设想我们设定煮意面的计时器。无论是秒针时钟、毫秒级数字时钟还是老式机械钟，只需确认经过10分钟即可。

蓝牙通信类似此场景，但对精度要求更高！

设备必须精确掌握信号收发、重连和广播的时机，这些操作都依赖精准的时间管理。

核心挑战：不同芯片架构和FreeRTOS配置具有不同的"时钟频率"。

• 时钟周期（tick）是操作系统的最小计时单位，有的系统每1ms产生一个tick，有的则每10ms。

• 这种差异会引发严重问题！若NimBLE默认使用1ms时钟频率，而实际系统是10ms，所有时间计算将出现10倍误差。

本章目标：理解NimBLE如何实现跨FreeRTOS配置的通用时间管理机制，掌握其时间单位与标准毫秒的时间转换方法。

NimBLE内部时钟：ble_npl_time_t

为解决时钟频率差异，NimBLE引入专用计时数据类型ble_npl_time_t。

这相当于协议栈的"心跳计数器"，其数值持续递增表征时间单位。关键机制在于通过FreeRTOS配置（特别是configTICK_RATE_HZ）实现抽象时钟与真实毫秒的转换。

这意味着：

• 一致性：NimBLE内部始终使用ble_npl_time_t保证逻辑统一
• 可移植性：应用层使用毫秒指定时长，抽象层自动转换为当前系统的时钟周期数

该类型定义于porting/npl/freertos/include/nimble/nimble_npl_os.h：

typedef uint32_t ble_npl_time_t;  // 32位无符号整数，支持大范围计时

时间转换：毫秒与时钟周期的互转

虽然NimBLE内部使用时钟周期，开发者通常更熟悉毫秒单位。协议栈提供双向转换函数：

• ble_npl_time_ms_to_ticks(uint32_t ms, ble_npl_time_t *out_ticks)
  将毫秒转换为等效时钟周期数
• ble_npl_time_ticks_to_ms(ble_npl_time_t ticks, uint32_t *out_ms)
  将时钟周期数转换为毫秒

应用示例：精确延时控制

假设需要蓝牙设备等待2秒：

#include "nimble/nimble_npl_os.h"
#include "FreeRTOS.h"
#include "task.h"                void 蓝牙应用任务(void *参数)
{uint32_t 延时毫秒 = 2000;ble_npl_time_t 延时周期数;ble_npl_error_t 错误码;// 毫秒转时钟周期错误码 = ble_npl_time_ms_to_ticks(延时毫秒, &延时周期数);if (错误码 == BLE_NPL_OK) {vTaskDelay(延时周期数);  // 使用FreeRTOS延时函数// 此处代码将在约2秒后执行}// ... 其他逻辑
}

此方案确保无论系统时钟频率如何配置（1ms或10ms），vTaskDelay总能实现准确延时。

相当于是将1ms / 10ms 都抽象转化为了用ticks计数，统一兼容问题的解决办法：再抽象一层

调试示例：时钟周期转毫秒

void 显示周期信息() {ble_npl_time_t 周期样本 = 100; uint32_t 转换毫秒;ble_npl_error_t 错误码;错误码 = ble_npl_time_ticks_to_ms(周期样本, &转换毫秒);// 若configTICK_RATE_HZ=1000，100周期=100ms
}

实现原理

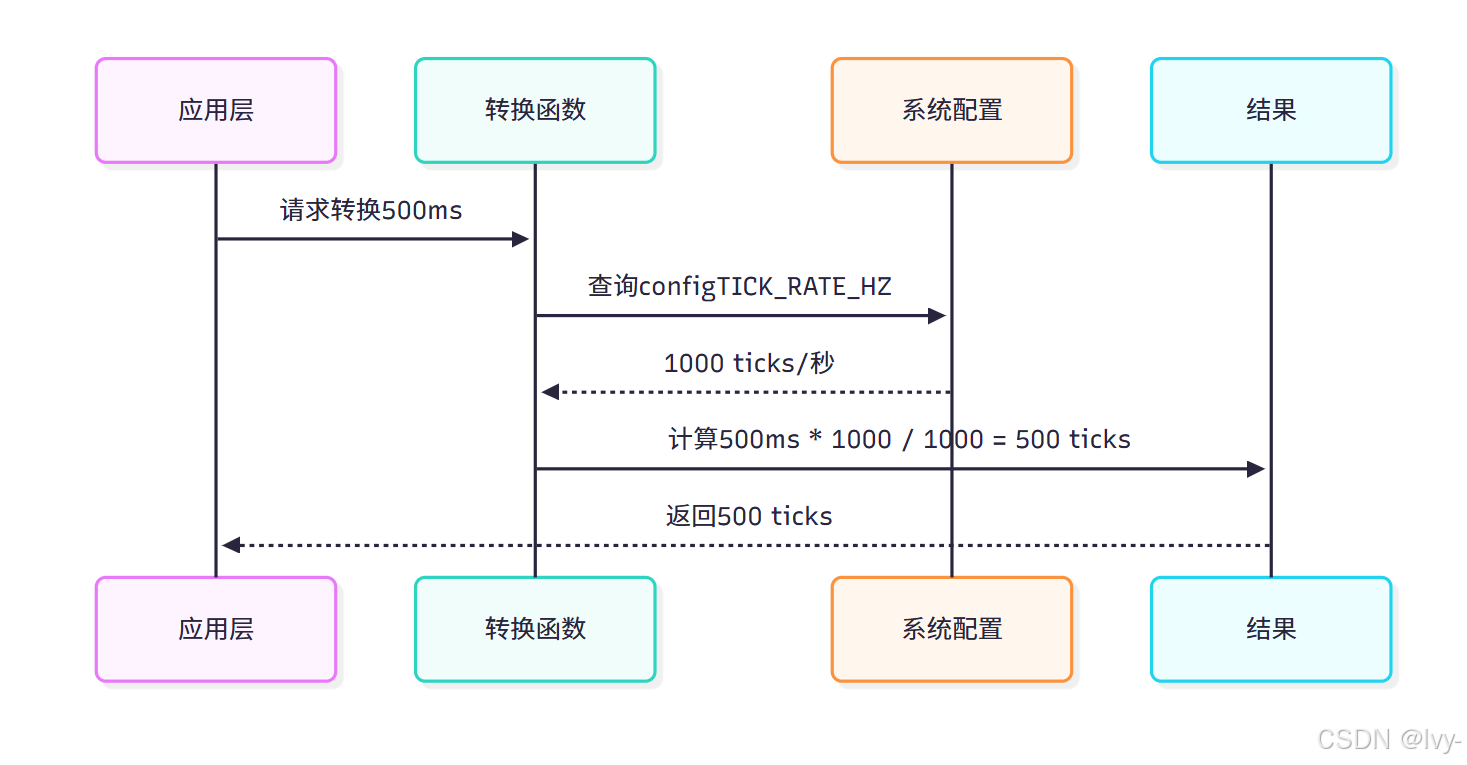

转换机制基于FreeRTOS核心配置configTICK_RATE_HZ（每秒时钟数）。以毫秒转周期为例：

源码解析

转换函数实现在porting/npl/freertos/src/npl_os_freertos.c：

// 毫秒转时钟周期（简化版）
ble_npl_error_t npl_freertos_time_ms_to_ticks(uint32_t ms, ble_npl_time_t *out_ticks)
{uint64_t 临时值 = ((uint64_t)ms * configTICK_RATE_HZ) / 1000;*out_ticks = (ble_npl_time_t)临时值;return BLE_NPL_OK;
}// 时钟周期转毫秒（简化版）
ble_npl_error_t npl_freertos_time_ticks_to_ms(ble_npl_time_t ticks, uint32_t *out_ms)
{uint64_t 临时值 = ((uint64_t)ticks * 1000) / configTICK_RATE_HZ;*out_ms = (uint32_t)临时值;return BLE_NPL_OK;
}

结论

本章解释了NimBLE时间抽象机制如何保障蓝牙应用的时序准确性。通过ble_npl_time_t类型和转换函数，开发者无需关心底层时钟差异，只需使用毫秒单位即可实现跨平台一致的定时操作。这为构建可靠蓝牙应用奠定了时序基础。

接下来我们将探讨多线程环境中的关键资源保护机制：临界区管理。
