负载均衡Haproxy

news 2025/7/28 8:55:06

简介

HAProxy是一款高性能、开源的负载均衡器与反向代理服务器，主要用于 HTTP、TCP等协议的流量分发，广泛应用于高并发、高可用的网络架构中

HAProxy是法国威利塔罗（Willy Tarreau）使用C语言开发的一个开源软件

企业版：https://www.haproxy.com/

社区版：https://www.haproxy.org/

GitHub：https://github.com/haprox

配置

官方文档：https://docs.haproxy.org/

配置文件：/etc/haproxy/haproxy.cfg

Haproxy配置由两大部分组成，分别是

全局配置段：global代理配置段：proxies
进程及安全配置相关参数defaults段：为frontend、backend、listen提供默认配置
性能调整相关参数frontend段：前端配置
Debug参数backend段：后端配置
listen：前端 + 后端配置，生成推荐使用

global部分

配置名数值功能
log127.0.0.1 local2全局的syslog服务器,最多定义两个,需要开启UDP协议
chroot/var/lib/haproxy指定运行目录
pidfile/var/run/haproxy.pid指定pid文件路径
maxconn4000每个Haproxy进程的最大并发连接数
maxsslconnn每个Haproxy进程ssl最大连接数,适用于haproxy配置证书的情况下
maxconnraten每个进程每秒创建的最大连接数量
nbprocn开启Haproxy worker进程数,默认一个
cpu-map1 0绑定Haproxy worker进程到指定CPU
cpu-map2 1将2个work进程绑定到1号CPU上
nbthread(与nbproc互斥)n每个Haproxy进程的线程数,默认1进程1线程
user,group,uid,gidhaproxy,haproxy,xxx,xxx运行Haproxy的用户身份
spread-checksn后端Server状态check随机提前或延迟百分比时间,建议20%-50%之间,默认值0
daemon以守护进程运行
stats socket /var/lib/haproxy/stats/var/lib/haproxy/stats套接字文件
ssl-default-bind-ciphers PROFILE=SYSTEMPROFILE=SYSTEMHAProxy作为服务器使用的加密套件
ssl-default-bind-ciphers PROFILE=SYSTEM
ssl-default-server-ciphers PROFILE=SYSTEM		PROFILE=SYSTEMHAProxy作为客户端使用的加密套件
多进程
[root@Haproxy ~]# yum install haproxy -y
[root@Haproxy ~]# systemctl enable --now haproxy

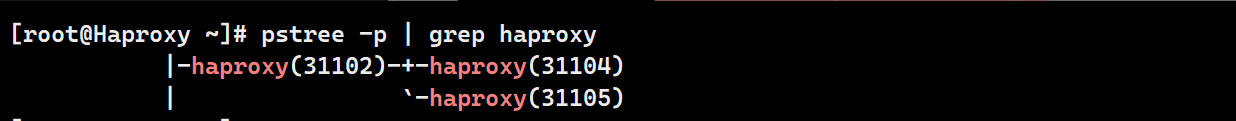

[root@Haproxy ~]# pstree -p | grep haproxy

在这里插入图片描述

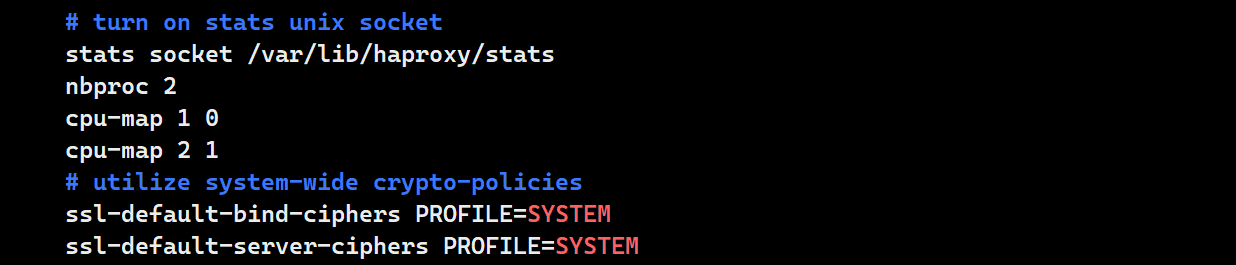

[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg
stats socket /var/lib/haproxy/stats
nbproc  2
cpu-map 1   0
cpu-map 2   1
[root@Haproxy ~]# systemctl restart haproxy.servic
[root@Haproxy ~]# pstree -p | grep haproxy

在这里插入图片描述

在这里插入图片描述

多进程和多线程互斥，两个不能同时配置

多线程

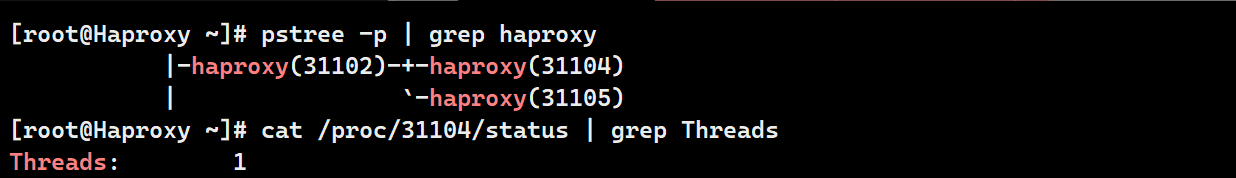

# 未开启多线程时
[root@Haproxy ~]# pstree -p | grep haproxy
[root@Haproxy ~]# cat /proc/31104/status | grep Threads

在这里插入图片描述

# 开启多线程时

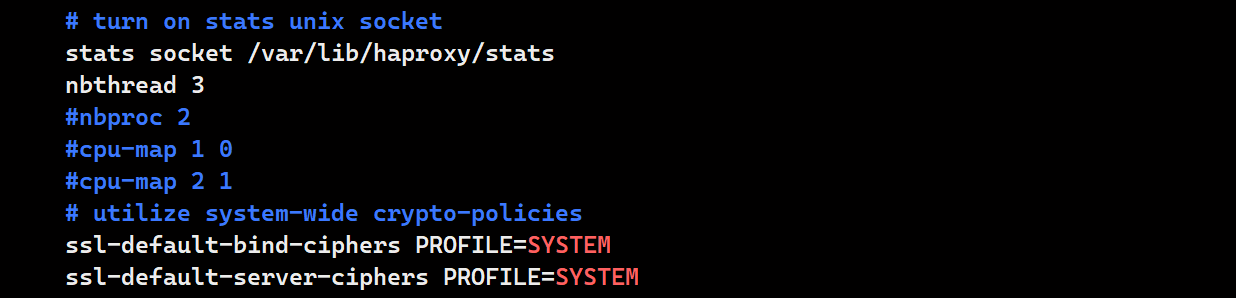

[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg
stats socket /var/lib/haproxy/stats
nbthread    3
[root@Haproxy ~]# systemctl restart haproxy.service

在这里插入图片描述

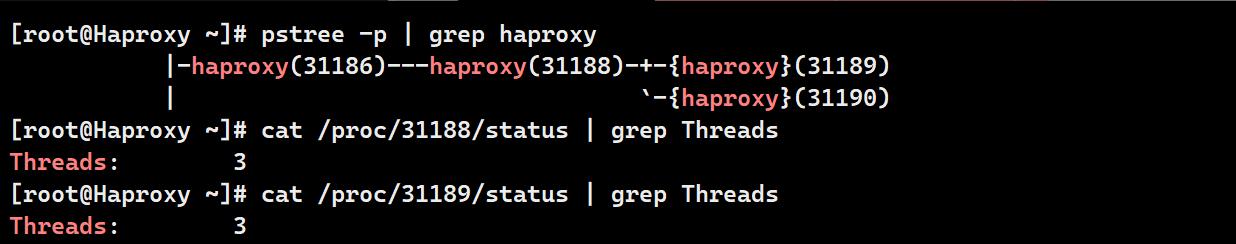

[root@Haproxy ~]# pstree -p | grep haproxy|-haproxy(31186)---haproxy(31188)-+-{haproxy}(31189)|                                 `-{haproxy}(31190)
[root@Haproxy ~]# cat /proc/31188/status | grep Threads
Threads:        3
[root@Haproxy ~]# cat /proc/31189/status | grep Threads
Threads:        3

在这里插入图片描述

proxies部分

又细分为三小段;listen段将fronted和backend合并

配置段功能
defaults默认配置项;针对frontend、backend、listen生效
frontend前端Servername，类似LVS的服务集群
backup后端RealServer，类似LVS的RS服务器
listen将frontend和backup合并配置

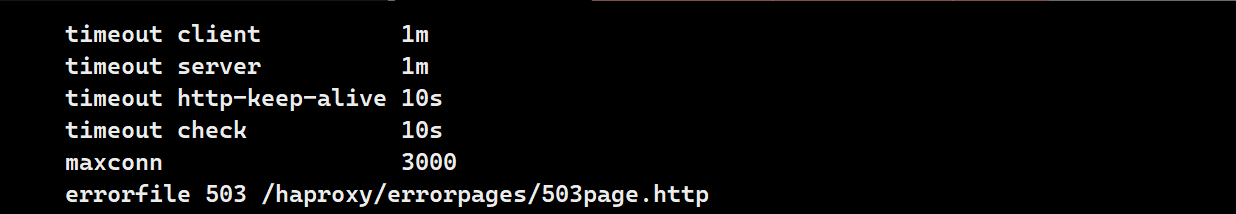

defaults段
配置名数值功能
defaultsname默认配置项，可以有多个name，也可以没有
modehttp使用的连接协议
logglobal指定日志地址和记录日志的设备；
global：使用global段中的log值
optionhttplog日志记录选项；
httplog：记录与HTTP相关属性值
optiondontlognull不记录空会话连接日志
option http-server-close等待客户端完整HTTP请求的时间，此处等待10s

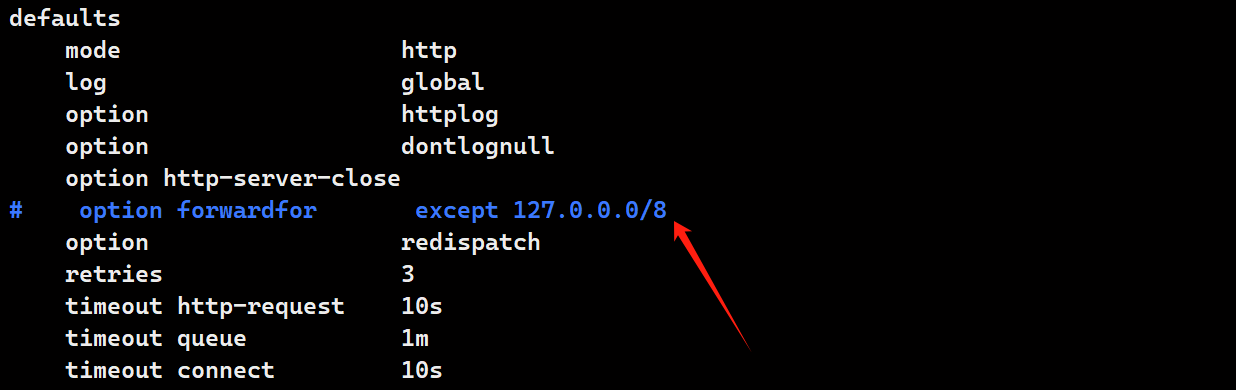

option forwardforexcept 127.0.0.0/8透传客户端真实IP到后端Web服务器；except 127.0.0.0/8：排除内网IP
optionredispatch当服务器不可用时，将请求重新分发到其他服务器（默认只重试一次）
option http-keep-alive启用HTTP长连接支持，即会话保持
retries3连接后端服务器失败时的重试次数
timeout http-request10s等待客户端请求完全被接收和处理的最长时间
timeout queue1m请求在队列中等待的最长时间
timeout connect10s连接后端服务器的超时时间
timeout client1m客户端空闲超时时间，即允许客户端处于既不接收也不发送数据的非活动时间
timeout server1m服务器空闲超时时间，即允许服务器处于既不接收也不发送数据的非活动时间
timeout http-keep-alive10sHTTP长连接的空闲超时时间
timeout check10s后端服务器健康检查的超时时间
maxconn3000每个进程允许的最大并发连接数
default-serverinter 1000 weight 3为所有后端服务器设置默认参数
inter 1000 表示健康检查间隔为 1秒
weight 3 表示默认权重为 3
frontend段
frontend namebind *:80mode httpuse_backend use_name
配置名数值功能
frontendxxx定义frontend的名字
bindIP:Port,…指定Haproxy监听地址;支持IPV4和IPV6;支持同时监听多个端口
如果需要绑定在非本机的IP，需要开启内核参数:net.ipv4.ip_nonlocal_bind=1
modehttp、tcp、udp…指定负载协议类型；frontend与调用的backend保持一致
use_backendbackend name将请求转发到backend name后端
backlog<back log>当前端服务器的连接数达到上限时，等待处理的连接请求的后援队列长度
用于高并发场景下缓冲过量的连接请求，避免直接拒绝客户端连接
不支持backend
backend段

backend名称必须唯一，且必须在listen或fronted中事先定义才能使用，否则服务报错

backend namemode httpserver name 192.168.0.87:80 check inter 3s fall 3 rise 5server name 192.168.0.89:80 check inter 3s fall 3 rise 5
option参数功能
httpchk通过发送 HTTP 请求并验证响应状态码来检查服务健康
smtpchk通过 SMTP 协议握手验证邮件服务器可用性
mysql-check通过 MySQL 协议验证数据库服务可用性
pgsql-check通过 PostgreSQL 协议验证数据库服务可用性
ssl-hello-chk验证服务器是否能正常完成 SSL/TLS 握手，用于 HTTPS 服务
Server行
参数功能
name本行server的名字
addr指定server的IP，可以是专门的数据网段
port指定server的端口
check对当前server进行健康状态检查，默认不开启检查；
对相应的IP和端口利用TCP连接进行周期性健康险检查
必须指定端口才能实现健康检查
inter健康状态检查间隔时间，默认2000ms
fall连续健康检查失败 n 次后标记为下线,默认 3
rise连续健康检查成功 n 次后标记为上线,默认 2
weight默认为1，最大256；0 表示不参与负载均衡，但能接受持久连接
backup标记server为备份状态;仅当其他服务器全部宕机时提供服务
disabled将server标记为不可用状态，即维护状态；
保留持久连接,不再接受新请求,状态页显示深黄色
pedirect <preix>将请求临时重定向到其他URL,只适用于HTTP模式
maxconn单server的最大并发连接数

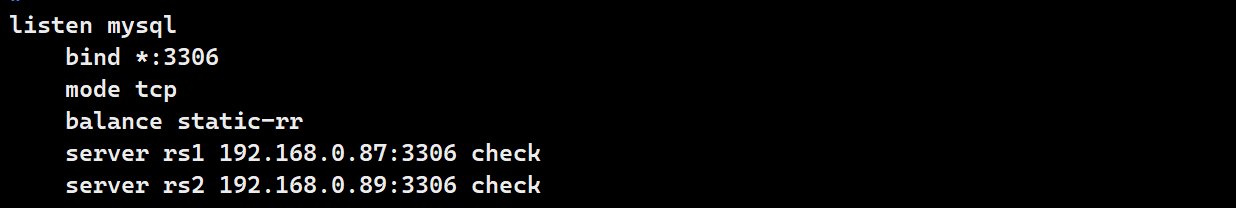

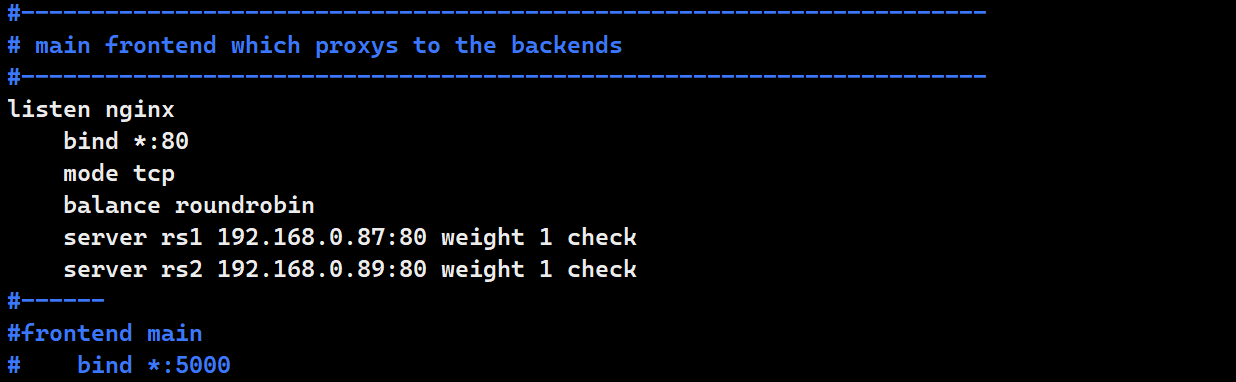

listen段

通常只用于TCP协议的应用,是前两者的结合配置

listen namebind 192.168.0.87:80mode httpbalance static-rr	# 使用的负载均衡算法server mariadb1 192.168.0.87:3306 check inter 3s fall 3 rise 5server mariadb2 192.168.0.89:3306 check inter 3s fall 3 rise 5

socat工具

Socat 是 Linux 下的一个多功能的网络工具

它可以在两个数据流之间建立连接并转发数据，且支持众多协议和链接方式

可以对服务器权重和状态进行动态调整

基本应用

修改配置文件后,才能正常使用,默认情况下只能查看,不能进行修改

当Haproxy使用特定负载算法时，无法动态调整服务器权重

[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg
# turn on stats unix socket
stats socket /var/lib/haproxy/stats mode 600 level admin
[root@Haproxy ~]# systemctl restart haproxy.service

在这里插入图片描述

[root@Haproxy ~]# yum install socat -y
# 查看帮助
[root@Haproxy ~]# echo "help" | socat stdio /var/lib/haproxy/stats
disable server: disable a server for maintenance	# 下线服务器
enable server : enable a disabled server	# 上线服务器
set server : change a server's state, weight or address	# 修改状态、权重、IP
get weight : report a server's current weight	# 查看权重
set weight : change a server's weight (deprecated)	# 修改权重
......

# 查看Haproxy全局信息（Uptime、Maxsock、CurrConns...）
echo "show info" | socat stdio /var/lib/haproxy/stats
# 查看集群状态
echo "show servers state" | socat stdio /var/lib/haproxy/stats
# 查看集群权重
echo "get weight nginx/static" | socat stdio /var/lib/haproxy/stats
1 (initial 1)	# 当前动态权重（配置文件中设置的初始权重）
# 设置权重（范围为0 - 256）
echo "set weight nginx/static 3" | socat stdio /var/lib/haproxy/stats
3 (initial 1)
# 下线后端服务器
echo "disable server webcluster/web1" | socat stdio /var/lib/haproxy/stats
# 上线后端服务器
echo "enable server webcluster/web1" | socat stdio /var/lib/haproxy/stats
多进程处理

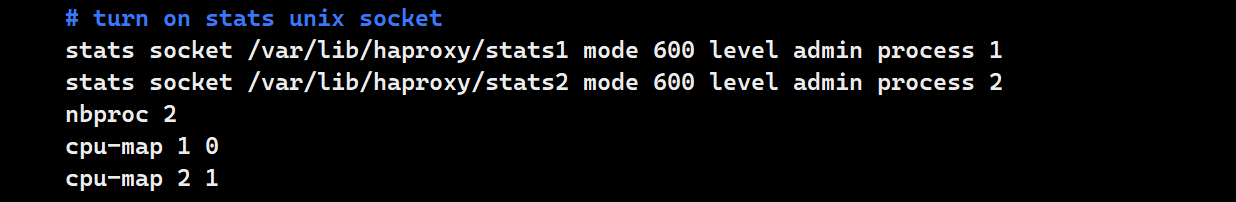

当Haproxy开启多进程，那么对进程的Sock文件进行操作时，会导致操作是随机，不够准确

需要指定操作进程，需要用多sock文件方式解决

[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg # turn on stats unix socketstats socket /var/lib/haproxy/stats1 mode 600 level admin process 1stats socket /var/lib/haproxy/stats2 mode 600 level admin process 2nbproc 2cpu-map 1 0cpu-map 2 1
# 经过设置后，每个进程都有对应的sock文件提供操作
[root@Haproxy ~]# ll /var/lib/haproxy/

在这里插入图片描述

在这里插入图片描述

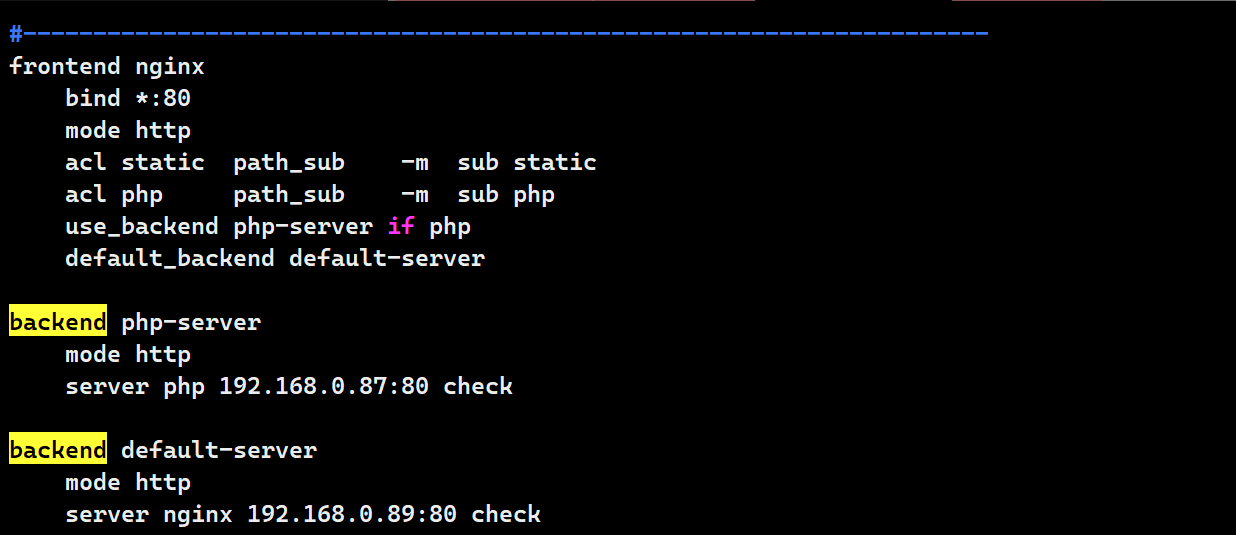

ACL

格式
aclaclnamecriterionflagsoperatorvalue
acl名称匹配规范匹配模式具体操作符操作对象
匹配规范

hdr string：提取HTTP请求报文的首部

hdr([<name>[,<occ>]])完全匹配header的指定信息；occ表示在多值中使用的值出现的次数
hdr_beg前缀匹配header中指定匹配内容的begin
hdr_end后缀匹配header中指定匹配内容的end
hdr_dom域名匹配header中的dom（host）
hdr_dir路径匹配header的 uri 路径
hdr_len长度匹配header的长度匹配
hdr_reg正则表达式匹配自定义表达式模糊匹配
hdr_sub子串匹配header中的 uri 模糊匹配

匹配规范还包括（base类、path类、url类）

base string：返回主机头和请求的路径部分的连接，请求从主机名开始，并在问号之前结束，对虚拟主机有用

<scheme>://<user>:<password>@#<host>:<port>/<path>;<params>#?<query>#<frag>

path：提取请求的URL路径，此路径从第一个斜杠开始，在问号之前结束（无主机部分）

url：提取请求中的整个URL

匹配模式
-i	不区分大小写
-m	使用指定的正在表达式匹配方法
-n	不做DNS解析
-u	禁止ACL重名,否则多个同名ACL匹配或关系
具体操作符
整数比较
eq等于
ge大于等于
gt大于
le小于等于
lt小于
字符比较
-m str提取的字符串必须与模式完全相同
-m sub提取的字符串中包含指定子串
-m beg提取的字符串以指定模式开头
-m end提取的字符串以指定模式结尾
-m dir路径中的任一目录部分匹配模式（用斜线 / 分隔的字符串）
-m dom域名的任一组成部分匹配模式（用点 . 分隔字符串）
操作对象

对象类型

Boolean布尔值
Integer/Range整数或整数范围
IP Address/NetworkIP 地址 / IP 范围
String字符串
-m str精确匹配
-m sub子串匹配
-m beg前缀匹配
-m end后缀匹配
-m dir路径匹配
-m dom域名匹配
Regular Expression正则表达式
Hex Block十六进制
组合调用方式
多个ACL逻辑处理

与：默认使用

或：or 或 || 表示

否定：! 表示

多个ACL调用方式
if a1 a2与关系,acl中a和b 都要满足为true,默认调用方式
if a1 || a2
if a1 or a2		或关系,acl中a1或a2满足一个为true
if !a1非,取反,不满足acl才为true

算法

HAProxy通过固定参数 balance 指明对后端服务器的调度算法

balance 参数可以配置在listen或backend选项中

HAProxy的调度算法分为静态和动态调度算法，有些算法可以根据参数在静态和动态算法中相互转换

静态算法

按照事先定义好的规则轮询公平调度，不关心后端服务器的当前负载、连接数和响应速度等，且无法实时修改权重，只能靠重启 HAProxy 生效

static-rr

基于权重的轮询调度，权重只能在配置文件中静态设置

  • 不支持权重动态调整
  • 不支持服务器慢启动
  • 后端服务器没有数量限制

慢启动：服务器刚刚启动时，先给一部分访问，承受住后，再逐渐增加

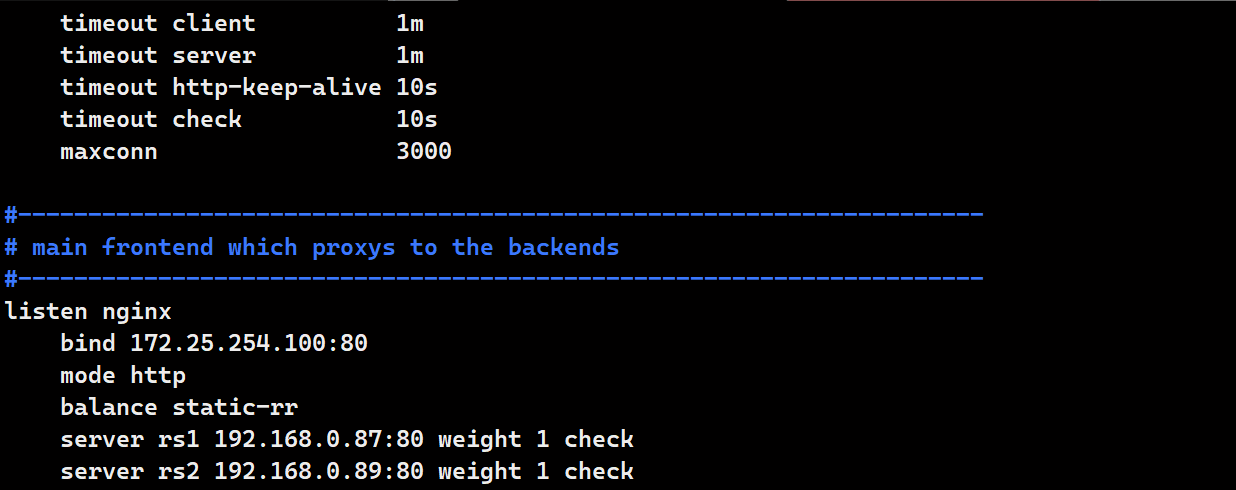

cat /etc/haproxy/haproxy.cfg
listen nginxbind 172.25.254.100:80mode httpbalance static-rrserver rs1 192.168.0.87:80 weight 1 check inter 3s fall 3 rise 5server rs2 192.168.0.89:80 weight 1 check inter 3s fall 3 rise 5for i in {1..10}; do curl 172.25.254.100; done
first

根据服务器在列表中的位置，自上而下进行调度，当第一台服务器的连接数达到上限，新请求才会分配给下一台服务

  • 忽略服务器权重
  • 不支持权重动态调整
vim /etc/haproxy/haproxy.cfg
listen WebClusterbind 172.25.254.87:80mode httpbalance firstserver RS1 172.25.254.88:80 weight 1 maxconn 1 check inter 3s fall 3 rise 5server RS2 172.25.254.99:80 weight 3 check inter 3s fall 3 rise 5
# 一个终端一直访问 while true; do curl 172.25.254.87; done
# 另一个终端也一样 while true; do curl 172.25.254.87; done 可以观察到有访问到 172.25.254.99
......
Web-Server - 172.25.254.88
Web-Server - 172.25.254.99
Web-Server - 172.25.254.88
......

动态算法

  • 基于后端服务器状态进行调度适当调整

  • 新请求将优先调度至当前负载较低的服务器

  • 权重可以在haproxy运行时动态调整无需重启

roundrobin

基于权重的轮询动态调度算法

  • 支持权重动态调整，不同于LVS中的 rr 轮询模式

  • 支持慢启动（新加的服务器会逐渐增加转发数）

  • 默认调度算法，使用广泛

其每个后端backend中最多支持4095个real server

vim /etc/haproxy/haproxy.cfg
listen WebClusterbind 172.25.254.87:80mode httpbalance roundrobinserver RS1 172.25.254.88:80 weight 1 check inter 3s fall 3 rise 5server RS2 172.25.254.99:80 weight 2 check inter 3s fall 3 rise 5for i in {1..10}; do curl 172.25.254.87; done
Web-Server - 172.25.254.99
Web-Server - 172.25.254.99
Web-Server - 172.25.254.99
Web-Server - 172.25.254.88
......# 动态调整权重
echo "set weight WebCluster/RS2 1" | socat stdio /var/lib/haproxy/stats
echo get weight WebCluster/RS2 | socat stdio /var/lib/haproxy/stats
1 (initial 2)
echo get weight WebCluster/RS1 | socat stdio /var/lib/haproxy/stats
1 (initial 1)
for i in {1..10}; do curl 172.25.254.87; done
Web-Server - 172.25.254.88
Web-Server - 172.25.254.99
......
leastconn

加权最少连接

  • 根据当前连接数最少的后端服务器分配请求，而非权重
  • 当服务器连接数相同，以权重为主
  • 支持权重动态调整
  • 支持服务器慢启动
  • 适合长连接的场景

其他算法

其它算法即可作为静态算法，又可以通过选项成为动态算法

source

源地址哈希，默认为静态方式

基于用户源地址hash并将请求转发到后端服务器，后续同一个源地址请求将被转发至同一个后端Web服务器

但当后端服务器数据量发生变化时，会导致很多用户的请求转发至新的后端服务器

可以通过hash-type支持的选项更改运行模式

两种转发请求到后端服务器的计算方式，分别是取模法和一致性hash

当客户端是一个家庭，所有家庭成员的访问流量都会被定向到一台服务器，这是source算法的缺陷

map-base

取模法

先对Source地址进行Hash计算，再基于服务器总权重的取模（取相除后的余数），最终结果会决定客户端请求被分配到哪个后端服务器上

静态算法：不支持在线调整权重，不支持慢启动，可实现对后端服务器均衡调度

当服务器的总权重发生变化时，即有服务器上线或下线，都会因总权重发生变化而导致调度结果整体改变（导致已建立的会话内容全部丢失）

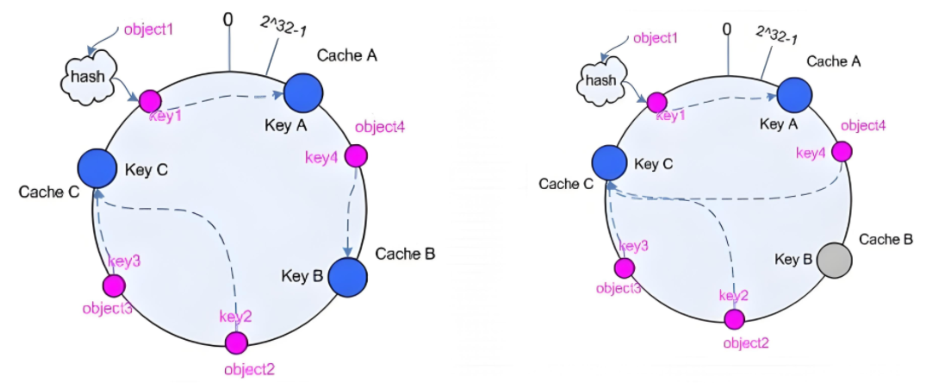

一致性hash

一致性哈希

当服务器的总权重发生变化时，对调度结果影响是局部的，不会引起大的变动

动态算法，支持使用socat等工具进行在线权重调整，支持慢启动

在这里插入图片描述

逆时针方向，就近原则选取服务器

hash环偏斜问题：

当多个服务器IP经过Hash运算后，彼此的值相差不大，在环上呈现紧靠的现象，此时最小Hash值对应的服务器需要处理大部分的服务请求，这种现象称为一致性Hash环倾斜

解决方案：

增加虚拟服务器IP数量，比如一个后端服务器根据权重为1生成1000个虚拟IP，再hash。而后端服务器权重为2则生成2000的虚拟IP，再bash,最终在hash环上生成3000个节点，从而解决hash环偏斜问题

在这里插入图片描述

uri

基于对用户请求的URI的左半部分或整个uri做hash，再将hash结果对总权重进行取模后，根据最终结果将请求转发到后端指定服务器

适用于后端是缓存服务器场景

默认是静态算法，也可以通过hash-type指定map-based和consistent，决定使用取模法还是一致性hash

此算法基于应用层，所以只支持 mode http ，不支持 mode tcp

url_param

对用户请求的url中的 params 部分中的一个参数key对应的value值作hash计算，并由服务器总权重相除以后派发至某挑出的服务器,后端搜索同一个数据会被调度到同一个服务器

通常用于追踪用户，以确保来自同一个用户的请求始终发往同一个real server

如果没有key，则会使用默认轮询调度算法（roundrobin）

hdr

针对用户每个http头部（header）请求中的指定信息做hash

由 name 指定的 http首部 将会被取出并做hash计算

然后由服务器总权重取模以后派发至某挑出的服务器，如果无有效值，则会使用默认轮询调度算法

算法总结

调度算法适用协议
static-rrtcp/http
firsttcp/http
roundrobintcp/http
leastconntcp/http
sourcetcp/http
Urihttp
url_paramhttp
hdrhttp

应用

环境

主机版本：Linux-9_4.x86_64

主机名IP网卡
Client172.25.254.88eth0
Haproxy172.25.254.100（公网）eth0
192.168.0.100（私网）eth1（仅主机模式）
RS1192.168.0.87eth0（仅主机模式）
RS2192.168.0.89eth0（仅主机模式）

安装

软件包：https://github.com/haproxy/wiki/wiki/Packages

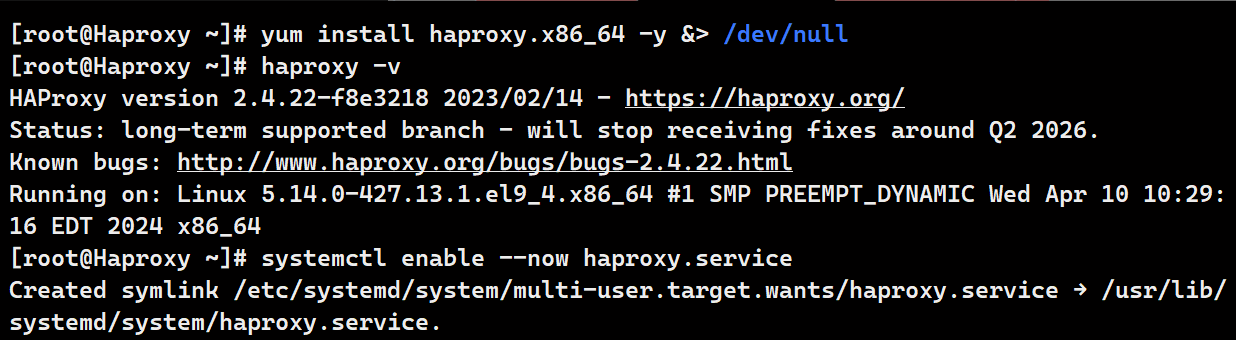

[root@Haproxy ~]# yum install haproxy.x86_64 -y &> /dev/null
[root@Haproxy ~]# haproxy -v
[root@Haproxy ~]# systemctl enable --now haproxy.service

在这里插入图片描述

基本应用

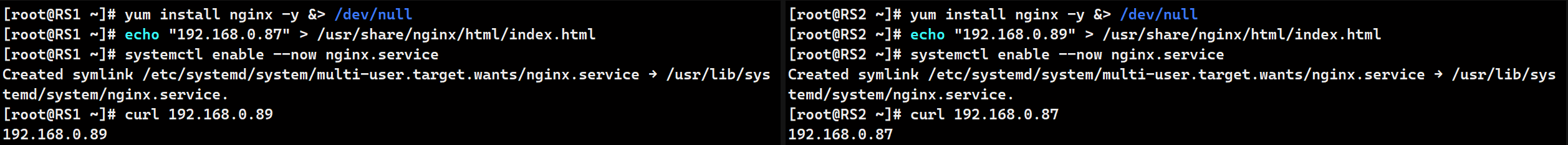

[root@RS1/2 ~]# yum install nginx -y &> /dev/null
[root@RS1/2 ~]# echo "192.168.0.87" > /usr/share/nginx/html/index.html
[root@RS1/2 ~]# systemctl enable --now nginx.service
[root@RS1 ~]# curl 192.168.0.89
192.168.0.89
[root@RS2 ~]# curl 192.168.0.87
192.168.0.87

在这里插入图片描述

# 除global和defaults段,其他地方均要注释掉
[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg
#---------------------------------------------------------------------
# main frontend which proxys to the backends
#---------------------------------------------------------------------
listen nginxbind 172.25.254.100:80mode httpbalance static-rrserver rs1 192.168.0.87:80 weight 1 checkserver rs2 192.168.0.89:80 weight 1 check
[root@Haproxy ~]# systemctl restart haproxy.service

在这里插入图片描述

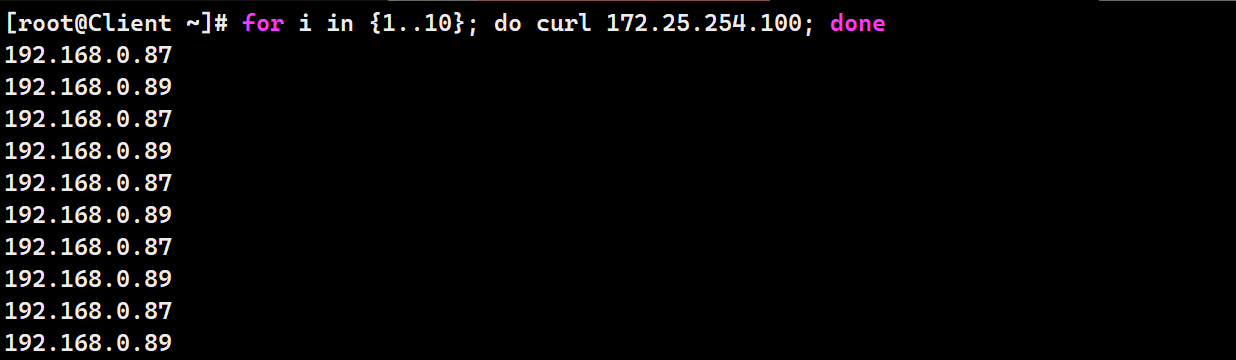

[root@Client ~]# for i in {1..10}; do curl 172.25.254.100; done

在这里插入图片描述

高级应用

Haproxy 错误页

对指定的报错进行重定向，进行优雅的显示错误页面

使用 errorfile 和 errorloc 参数,实现自定义各种错误页面

# Haproxy默认使用的错误页面

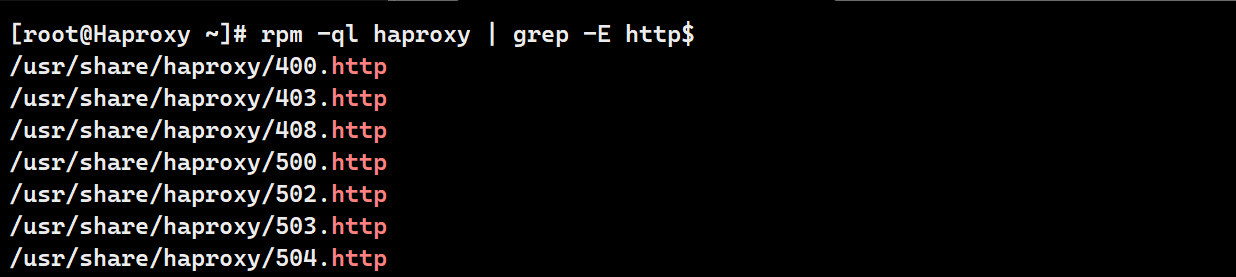

[root@Haproxy ~]# rpm -ql haproxy | grep -E http$

在这里插入图片描述

自定义错误页面
[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg
......maxconn                 3000errorfile 503 /haproxy/errorpages/503page.http
#---------------------------------------------------------------------
# main frontend which proxys to the backends
#---------------------------------------------------------------------
[root@Haproxy ~]# mkdir /haproxy/errorpages/ -p

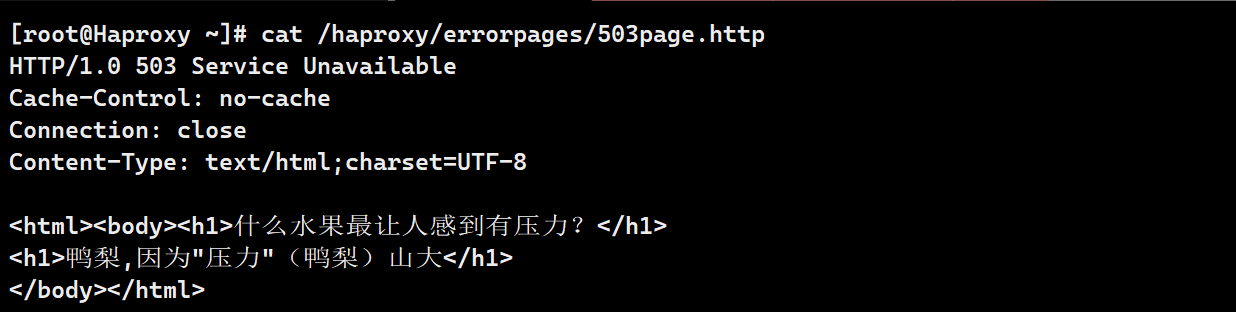

[root@Haproxy ~]# cp /usr/share/haproxy/503.http /haproxy/errorpages/503page.http[root@Haproxy ~]# cat /haproxy/errorpages/503page.http
HTTP/1.0 503 Service Unavailable^M
Cache-Control: no-cache^M
Connection: close^M
Content-Type: text/html;charset=UTF-8^M
^M
<html><body><h1>什么水果最让人感到有压力？</h1>
<h1>鸭梨,因为"压力"（鸭梨）山大</h1>
</body></html>[root@Haproxy ~]# systemctl restart haproxy.service
[root@RS1/2 ~]# systemctl stop nginx.service

在这里插入图片描述

在这里插入图片描述

通过浏览器访问172.25.254.100

在这里插入图片描述

重定向错误页面

使用 errorloc 指令，遇到错误代码时，重定向错误页面

[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg

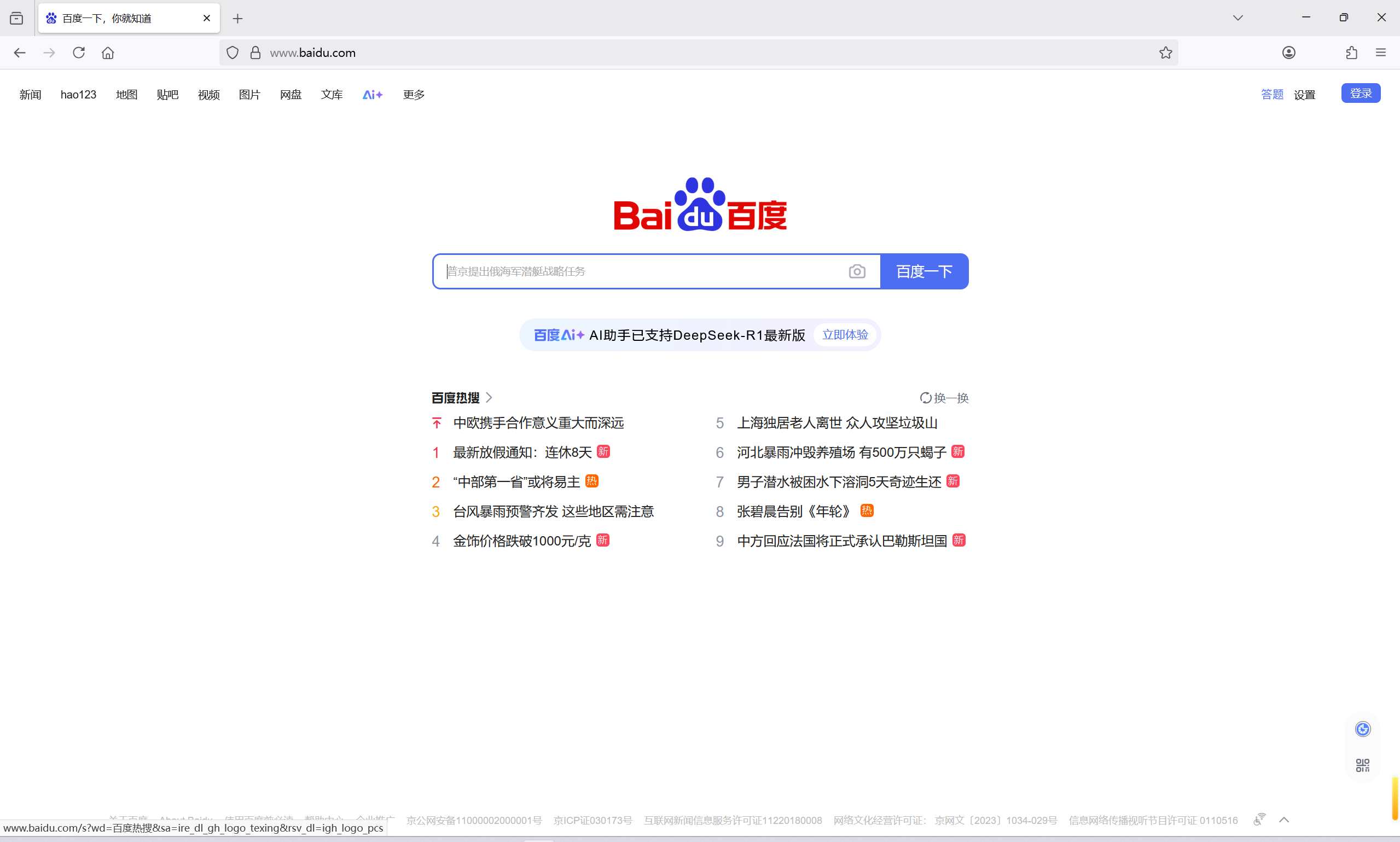

......maxconn                 3000errorloc 503 https://www.baidu.com
#---------------------------------------------------------------------
# main frontend which proxys to the backends
#---------------------------------------------------------------------
[root@RS1/2 ~]# systemctl stop nginx

在这里插入图片描述

Haproxy HTTPS实现

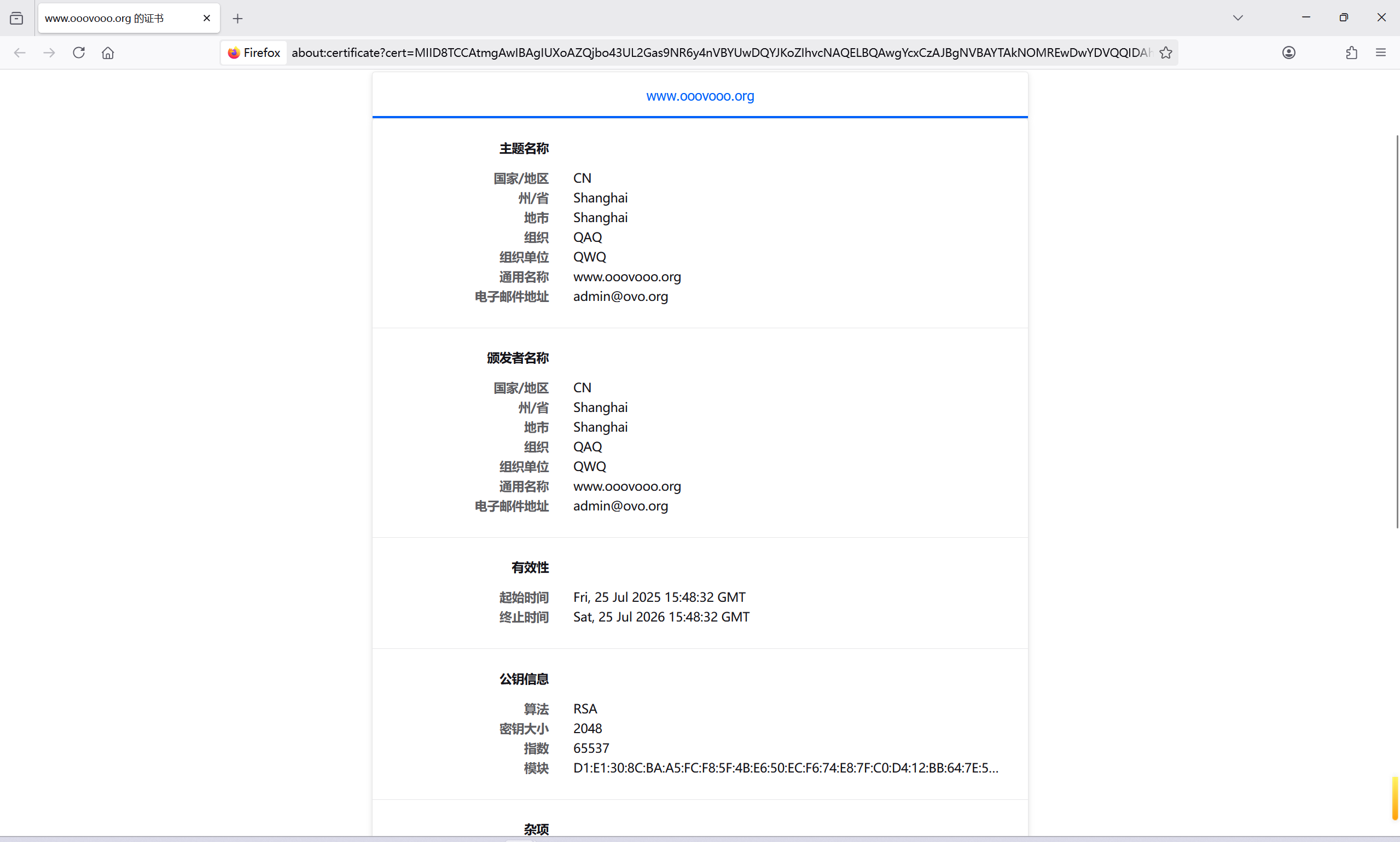

[root@Haproxy ~]# mkdir /etc/haproxy/certs/[root@Haproxy ~]# openssl req -newkey rsa:2048 -nodes -sha256 -keyout /etc/haproxy/certs/ooovooo.org.key -x509 -days 365 -out /etc/haproxy/certs/ooovooo.org.crt# Country Name (2 letter code) [XX]:CN
# State or Province Name (full name) []:Shanghai
# Locality Name (eg, city) [Default City]:Shanghai
# Organization Name (eg, company) [Default Company Ltd]:QAQ
# Organizational Unit Name (eg, section) []:QWQ
# Common Name (eg, your name or your server's hostname) []:www.ooovooo.org
# Email Address []:admin@ovo.org[root@Haproxy ~]# cat /etc/haproxy/certs/ooovooo.org.key /etc/haproxy/certs/ooovooo.org.crt > /etc/haproxy/certs/ooovooo.org.pem[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg

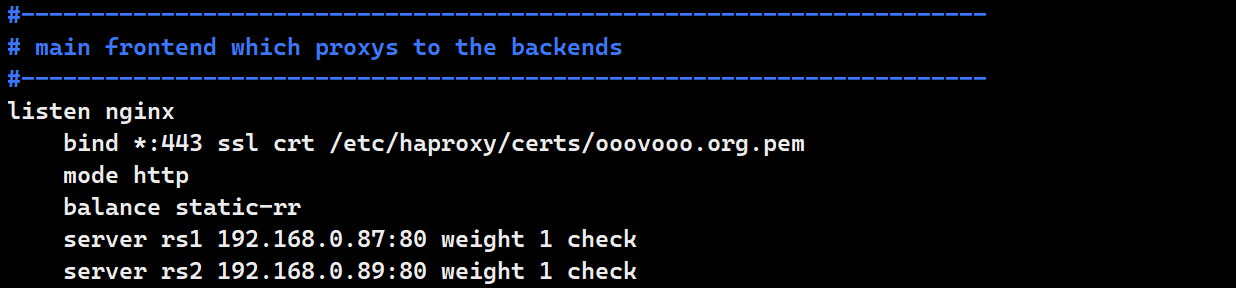

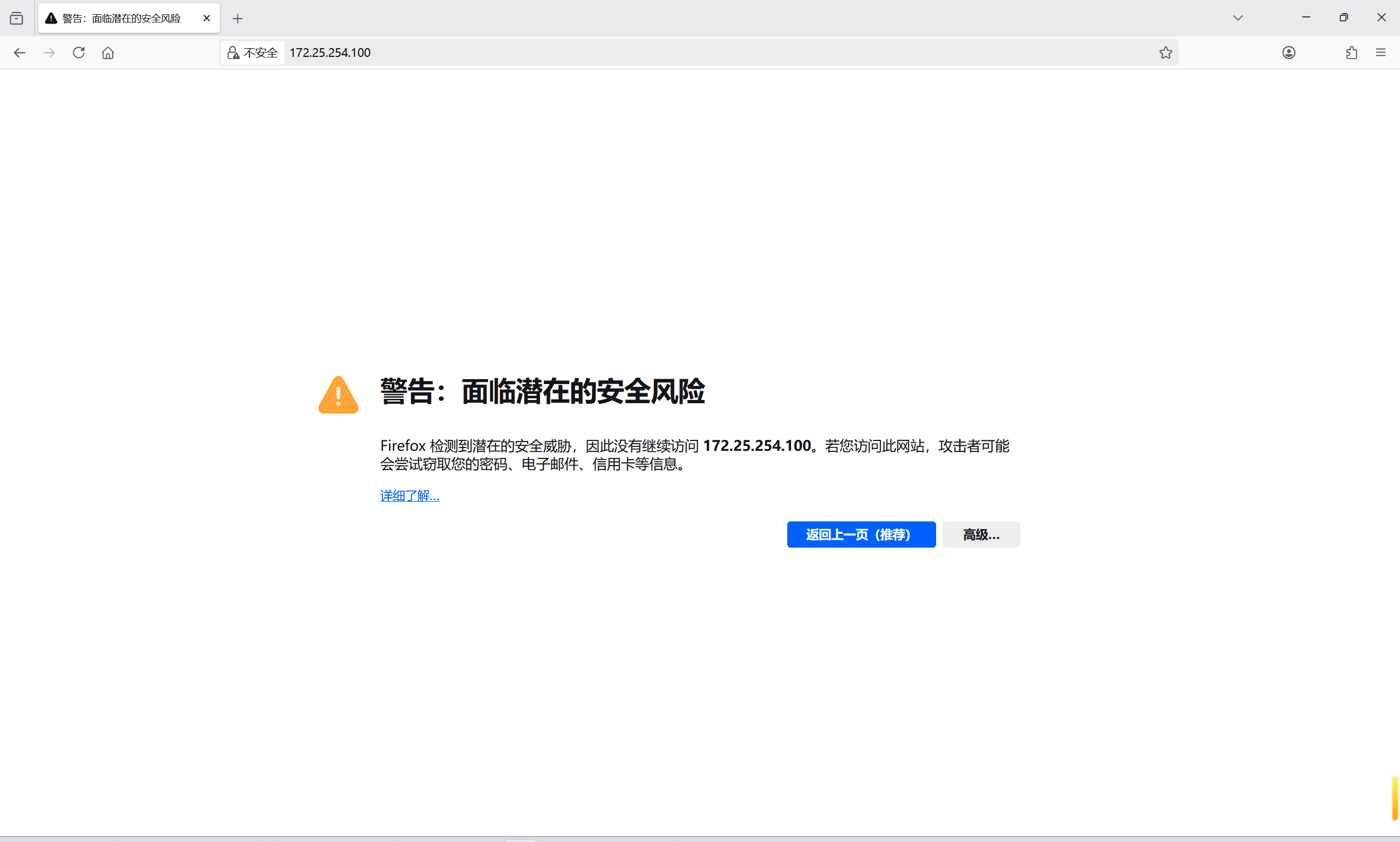

listen nginxbind *:443 ssl crt /etc/haproxy/certs/ooovooo.org.pemmode httpbalance static-rrserver rs1 192.168.0.87:80 weight 1 checkserver rs2 192.168.0.89:80 weight 1 check[root@Haproxy ~]# systemctl restart haproxy.service[root@RS1/2 ~]# systemctl restart nginx.service

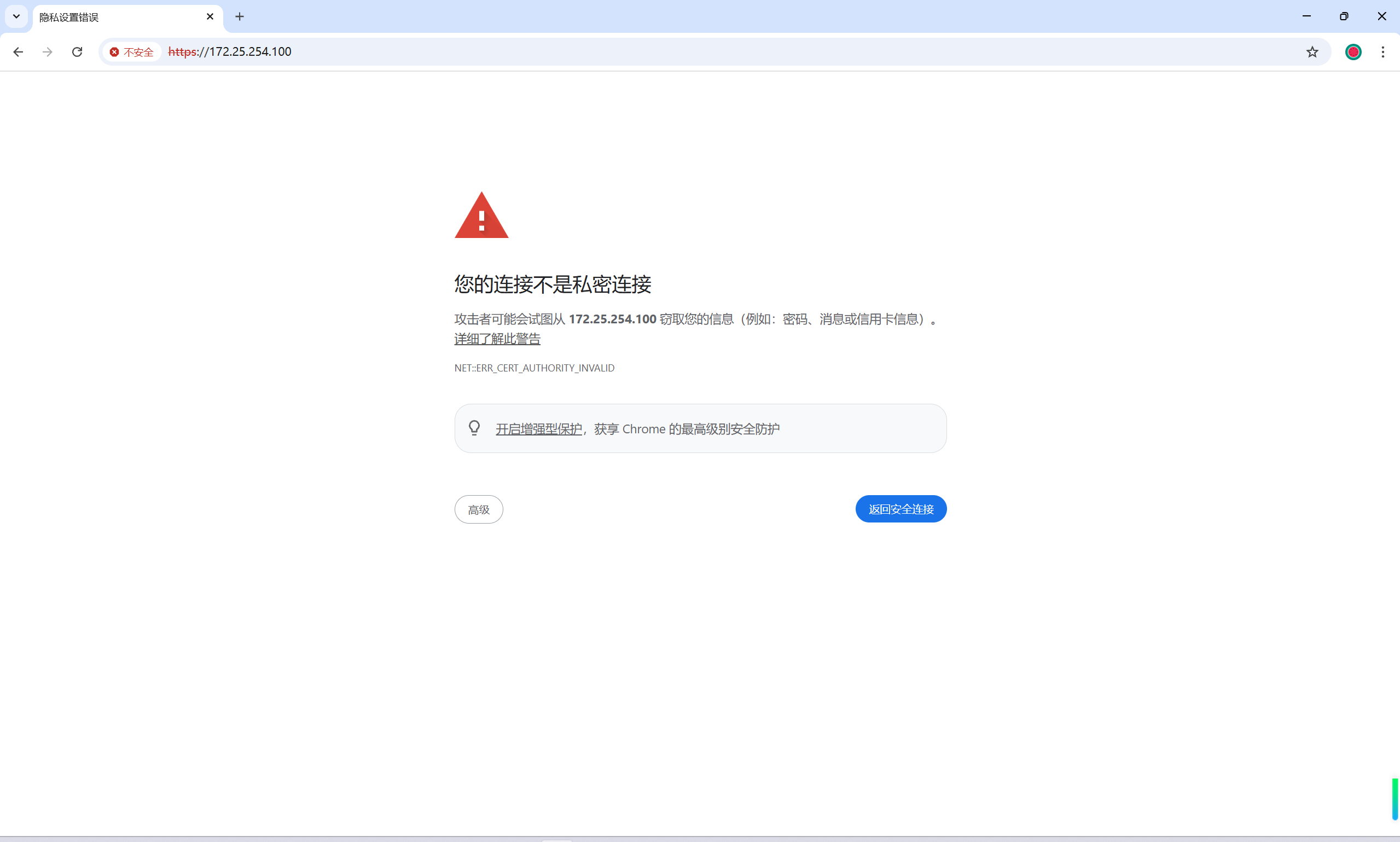

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

全站加密
[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg

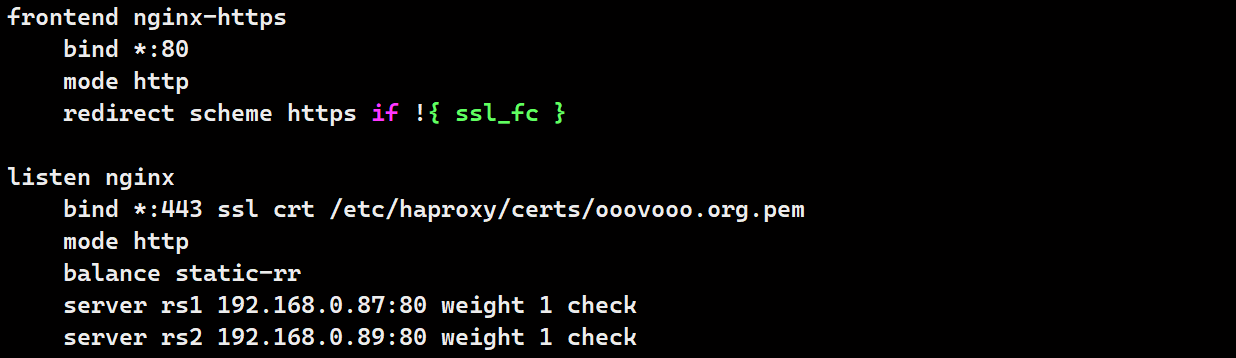

frontend nginx-httpsbind *:80mode httpredirect scheme https if !{ ssl_fc }listen nginxbind *:443 ssl crt /etc/haproxy/certs/ooovooo.org.pemmode httpbalance static-rrserver rs1 192.168.0.87:80 weight 1 checkserver rs2 192.168.0.89:80 weight 1 check
[root@Haproxy ~]# systemctl restart haproxy.service

在这里插入图片描述

在这里插入图片描述

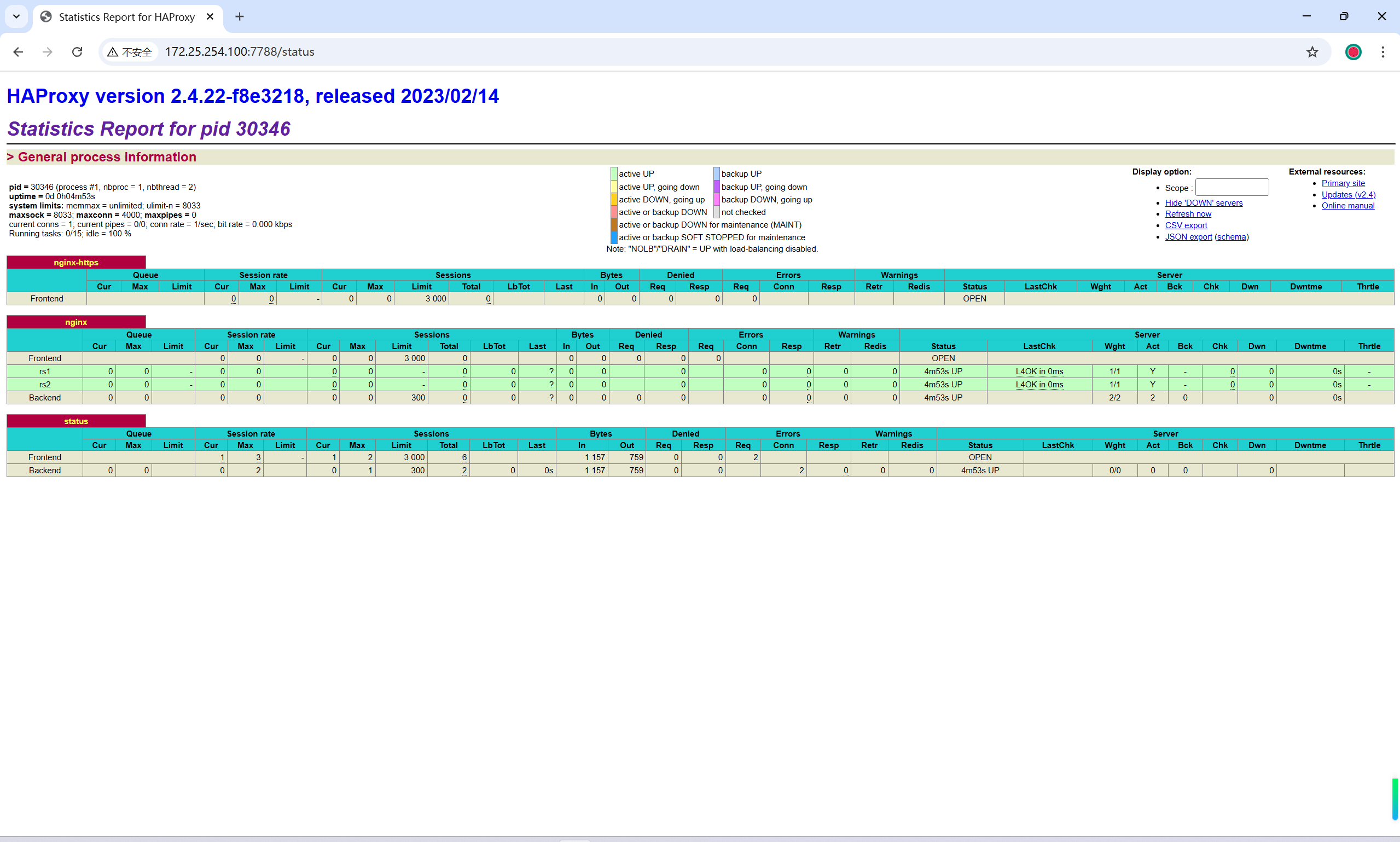

Haproxy 状态页

Haproxy自带一个状态页，方便我们观察服务器的健康状态

参数名称
stats enable基于默认的参数启用stats page
stats hide-version将状态页中haproxy版本隐藏
stats refresh <delay>设定自动刷新时间间隔，默认不自动刷新，过快耗费性能
stats uri <prefix>自定义stats page uri，默认值：/haproxy/status
stats auth : <user>:<passwd>认证时的账号和密码，可定义多个用户,每行指定一个用户
默认：no authentication
stats admin { if | unless } <cond>启用stats page中的管理功能
[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg

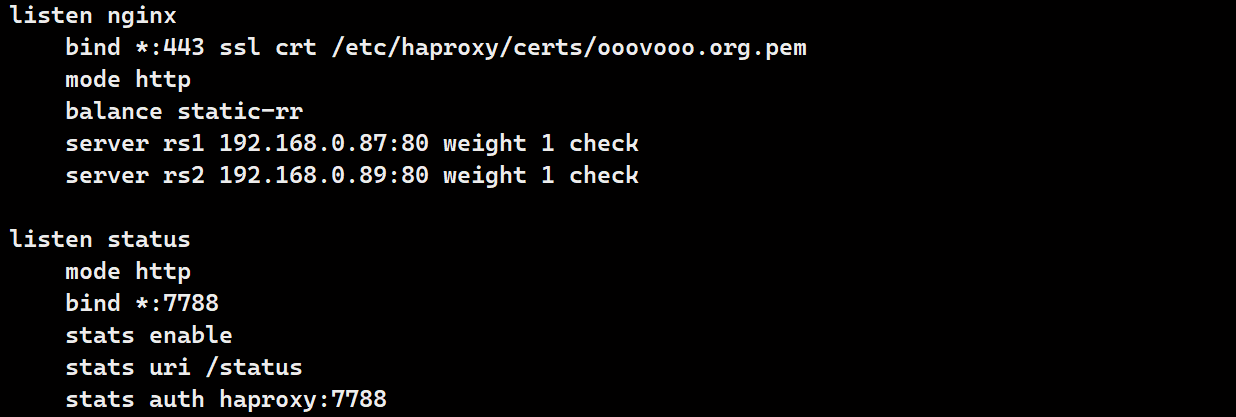

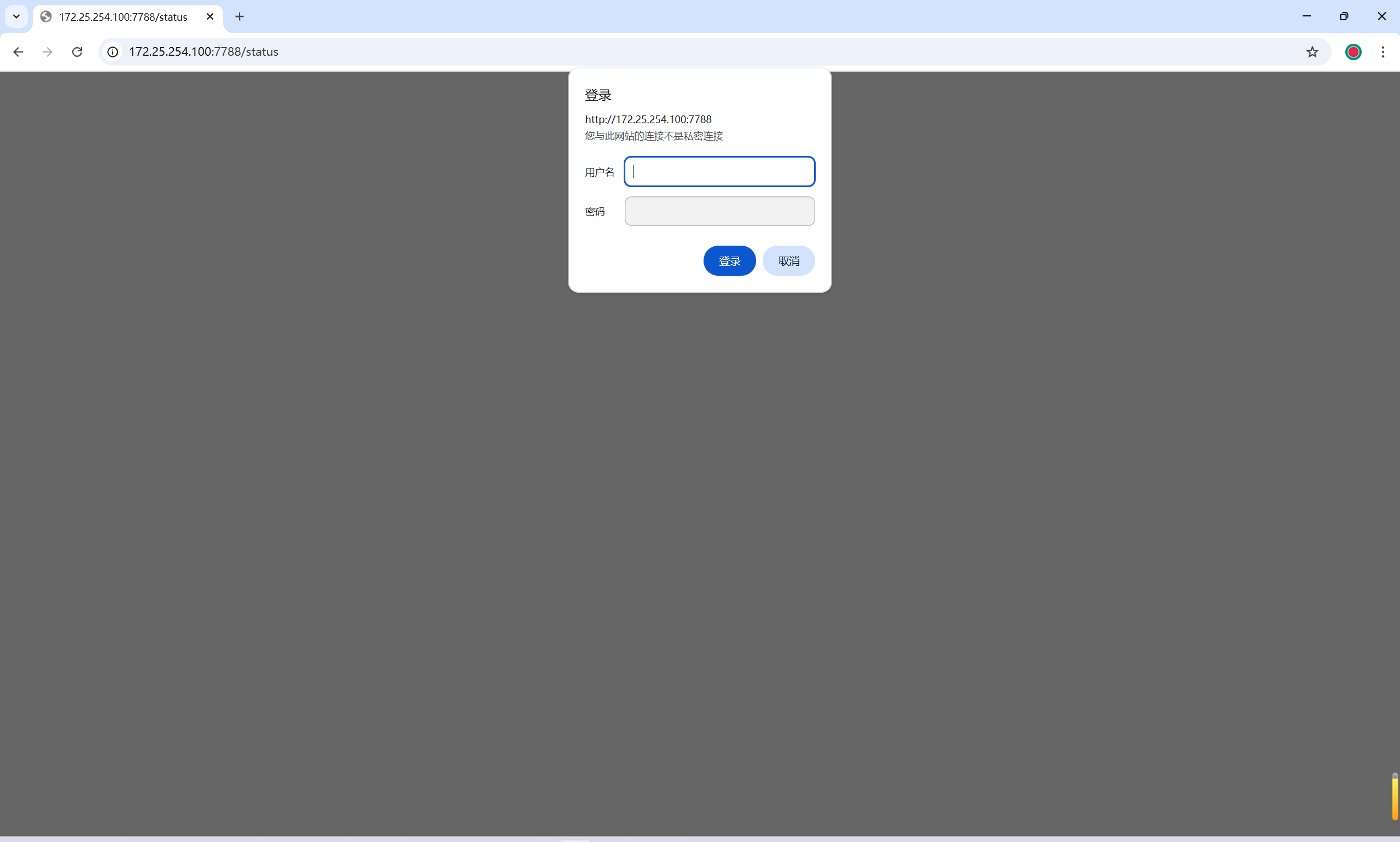

listen statusmode httpbind *:7788stats enablestats uri /statusstats auth haproxy:7788
[root@Haproxy ~]# systemctl restart haproxy.service

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

基于Cookie的会话保持
[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg

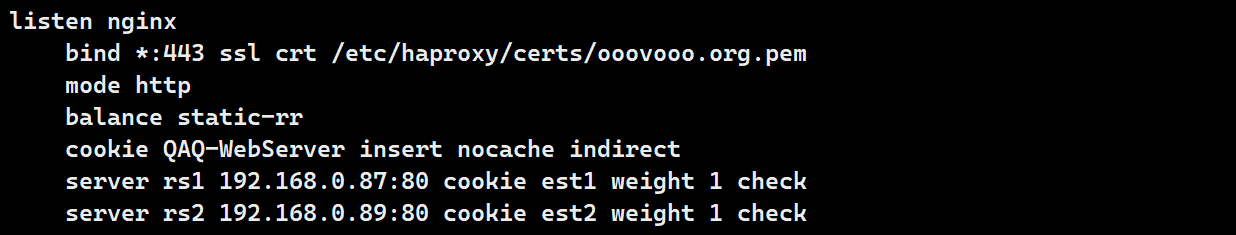

listen nginxbind *:443 ssl crt /etc/haproxy/certs/ooovooo.org.pemmode httpbalance static-rrcookie QAQ-WebServer insert nocache indirectserver rs1 192.168.0.87:80 cookie est1 weight 1 checkserver rs2 192.168.0.89:80 cookie est2 weight 1 check
[root@Haproxy ~]# systemctl restart haproxy.service

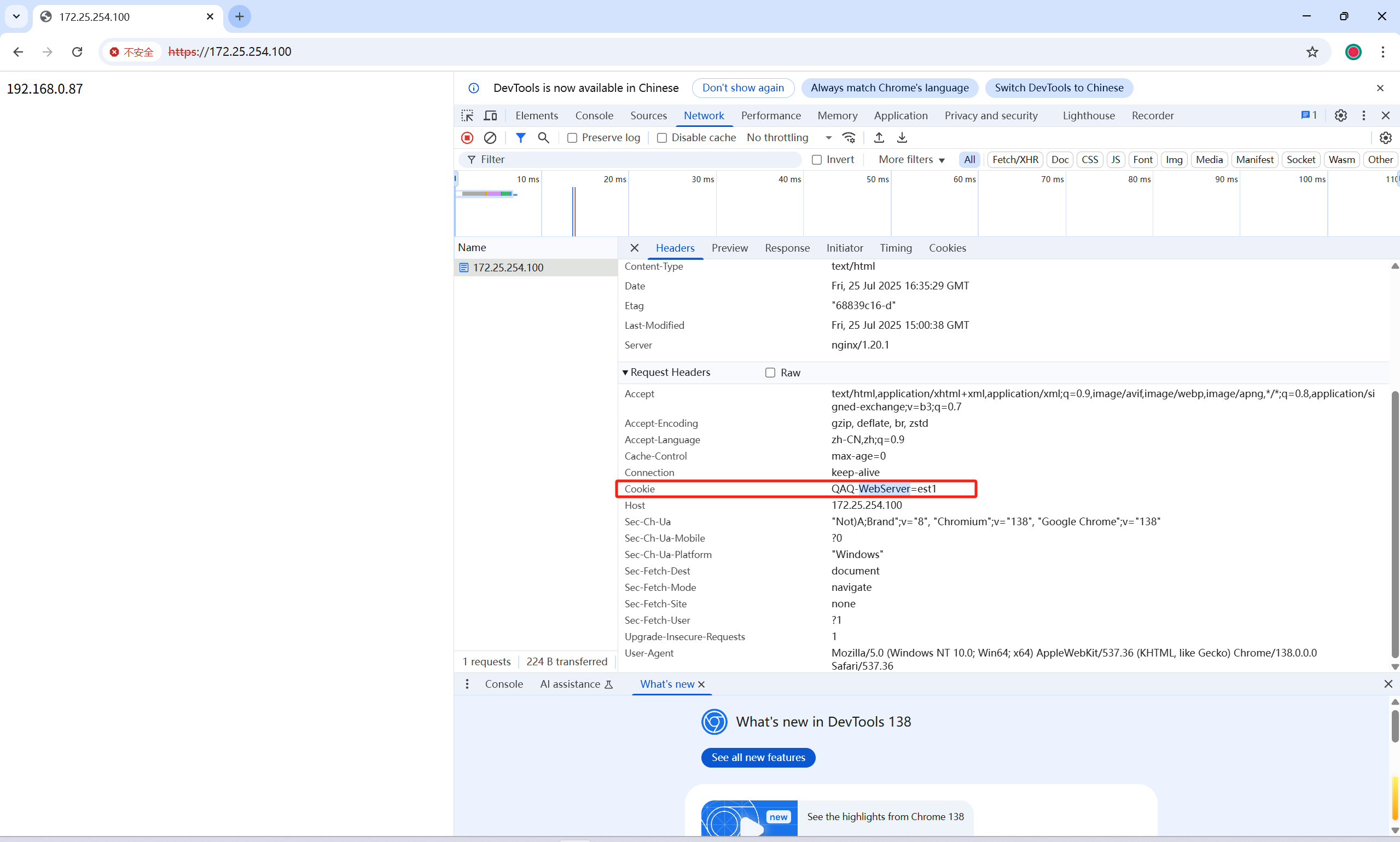

在这里插入图片描述

在这里插入图片描述

IP透传

NGinx日志：/var/log/nginx/access.log

Web服务器中需要记录客户端的真实IP地址，用于做访问统计、安全防护、行为分析、区域排行等场景

四层透传

Apache不支持原生四层透传（TCP 转发），可以在四层代理的配合下做到透传

未配置透传
# 将前面的配置删掉,保证环境的干净
[root@HAproxy ~]# vim /etc/haproxy/haproxy.cfg
listen nginxbind *:80mode tcpbalance roundrobinserver rs1 192.168.0.87:80 weight 1 checkserver rs2 192.168.0.89:80 weight 1 check
[root@HAproxy ~]# systemctl restart haproxy.service
[root@RS1 ~]# > /var/log/nginx/access.log
[root@Client ~]# for i in {1..10}; do curl 172.25.254.100; done# 不记录客户端真实 IP 地址

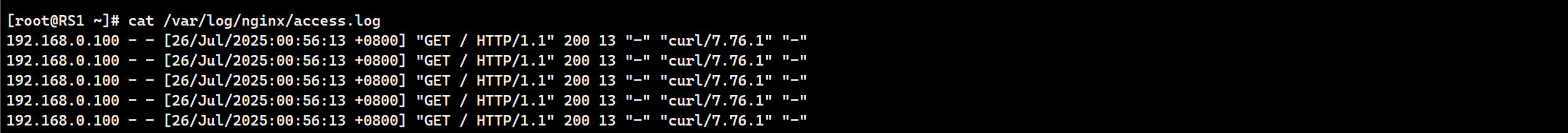

[root@RS1 ~]# cat /var/log/nginx/access.log

在这里插入图片描述

在这里插入图片描述

配置透传
# 仅开启RS2
[root@HAproxy ~]# vim /etc/haproxy/haproxy.cfg

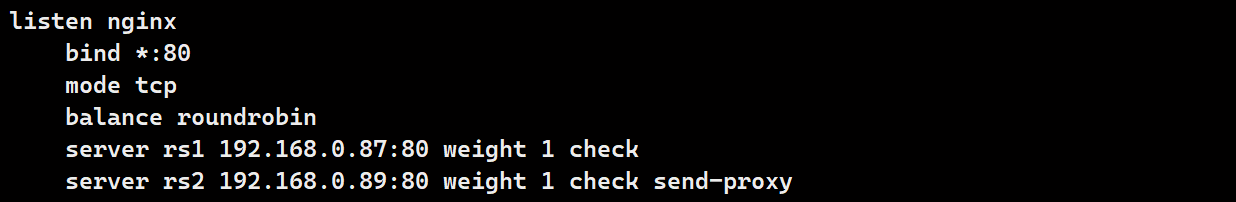

listen WebServerbind *:80mode tcpbalance roundrobinserver rs1 192.168.0.87:80 weight 1 checkserver rs1 192.168.0.87:80 weight 1 check send-proxy # send-proxy 开启透传
[root@HAproxy ~]# systemctl restart haproxy.service

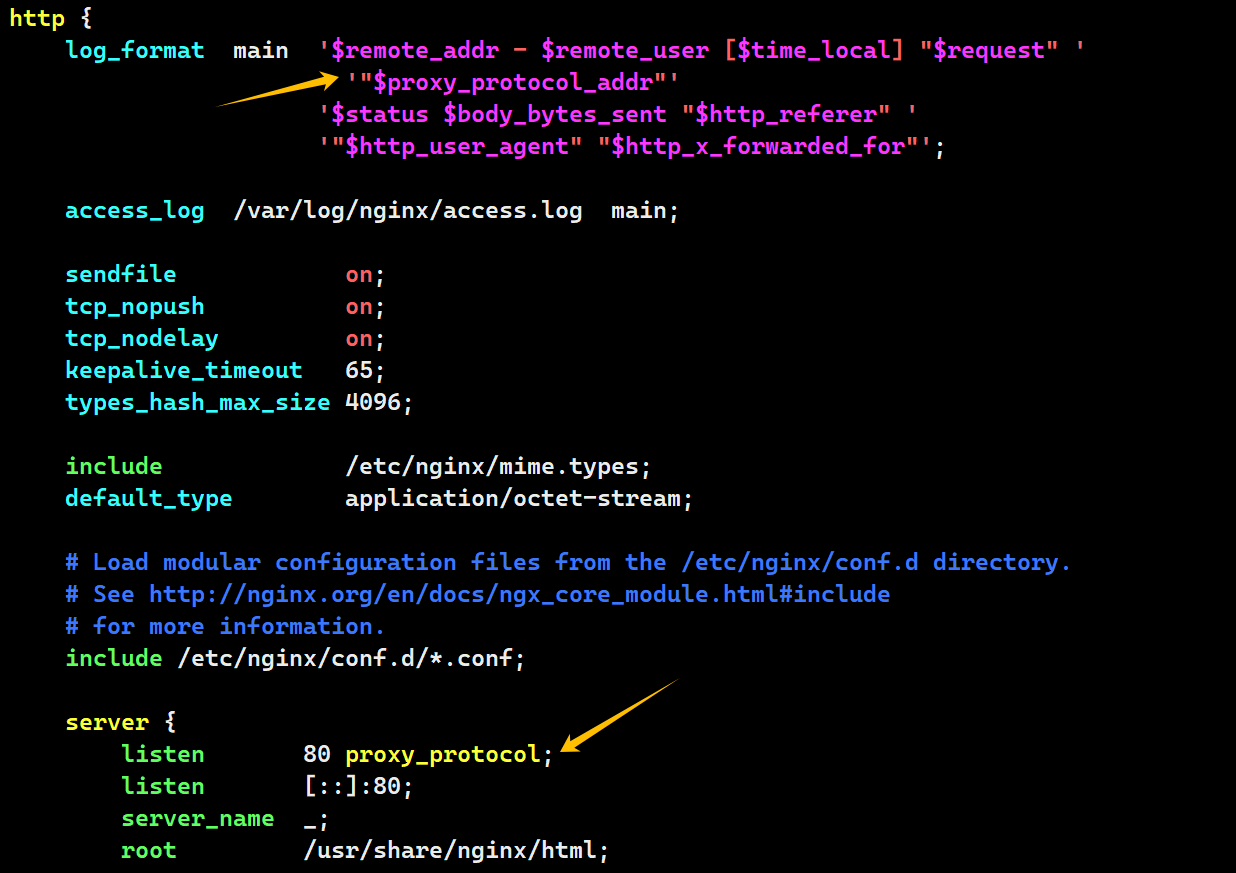

[root@Server2 ~]# vim /etc/nginx/nginx.conf
http {log_format  main  '$remote_addr - $remote_user [$time_local] "$request" ''"$proxy_protocol_addr"'	# 新增行'$status $body_bytes_sent "$http_referer" ''"$http_user_agent" "$http_x_forwarded_for"';
......server {
# 没有 proxy_protocol 参数无法访问,只能通过四层代理访问;
# 并且做七层透传时 proxy_protocol 参数不能有listen       80 proxy_protocol;listen       [::]:80;
[root@RS2 ~]# systemctl restart nginx.service[root@RS1/2 ~]# > /var/log/nginx/access.log
[root@Client ~]# for i in {1..10}; do curl 172.25.254.100; done
# 记录客户端真实 IP 地址

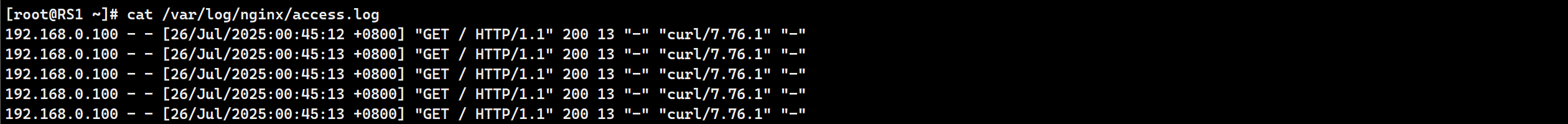

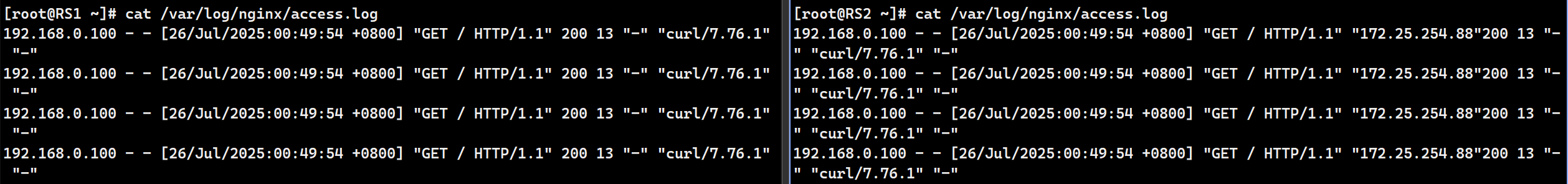

[root@RS1/2 ~]# cat /var/log/nginx/access.log

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

七层透传

Nginx七层默认配置好透传，而Apache则没有，需要进行相应配置

[root@HAproxy ~]# vim /etc/haproxy/haproxy.cfg
listen WebServerbind *:80mode httpbalance roundrobinserver rs1 192.168.0.87:80 weight 1 checkserver rs2 192.168.0.89:80 weight 1 check
[root@HAproxy ~]# systemctl restart haproxy.service
# 还原配置
[root@RS2 ~]# vim /etc/nginx/nginx.conf
http {log_format  main  '$remote_addr - $remote_user [$time_local] "$request" ''$status $body_bytes_sent "$http_referer" ''"$http_user_agent" "$http_x_forwarded_for"';
......server {listen	80;
[root@RS2 ~]# systemctl restart nginx.service[root@RS1 ~]# > /var/log/nginx/access.log
[root@Client ~]# for i in {1..10}; do curl 172.25.254.88; done
# Nginx 七层默认开启透传

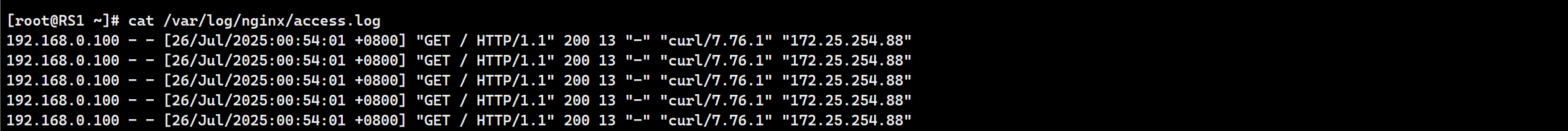

[root@RS1 ~]# cat /var/log/nginx/access.log

在这里插入图片描述

在这里插入图片描述

# 关闭 Nginx 七层透传
[root@HAproxy ~]# vim /etc/haproxy/haproxy.cfg
defaults
......
# 在转发客户端请求时，HAProxy会在HTTP请求头中添加X-Forwarded-For字段，其中包含客户端的真实IP地址
# 来自本地回环地址的请求，HAProxy 不会添加 X-Forwarded-For 头
#    option forwardfor       except 127.0.0.0/8
[root@HAproxy ~]# systemctl restart haproxy.service
[root@RS1 ~]# > /var/log/nginx/access.log
[root@Client ~]# for i in {1..10}; do curl 172.25.254.100; done
[root@RS1 ~]# cat /var/log/nginx/access.log

在这里插入图片描述

在这里插入图片描述

Apache七层透传
[root@RS1 ~]# systemctl stop nginx.service[root@RS1 ~]# dnf install httpd -y
[root@RS1 ~]# systemctl enable --now httpd
[root@RS1 ~]# echo 192.168.0.87 > /var/www/html/index.html
[root@RS1 ~]# curl 192.168.0.87
192.168.0.87
[root@RS1 ~]# > /etc/httpd/logs/access_log
[root@Client ~]# for i in {1..10}; do curl 172.25.254.100; done
# 默认关透传

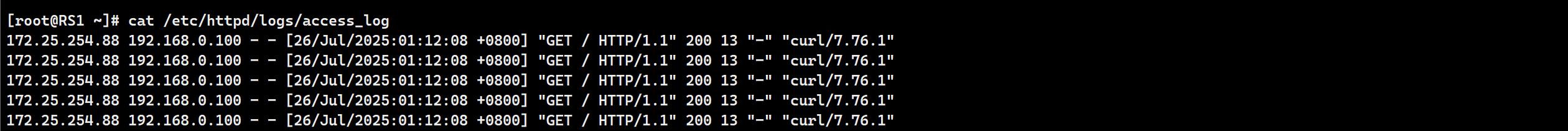

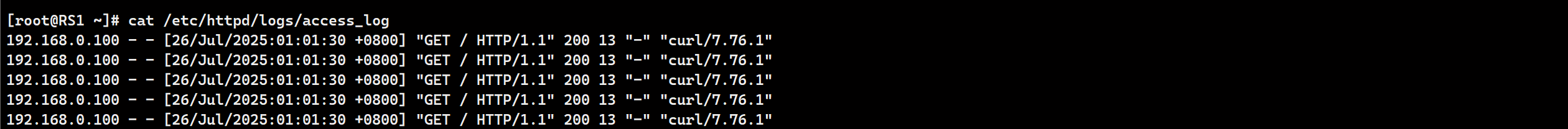

[root@RS1 ~]# cat /etc/httpd/logs/access_log

在这里插入图片描述

# 开透传
# /etc/haproxy/haproxy.cfg中需要option forwardfor except 127.0.0.0/8未被注释
[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfgoption forwardfor       except 127.0.0.0/8

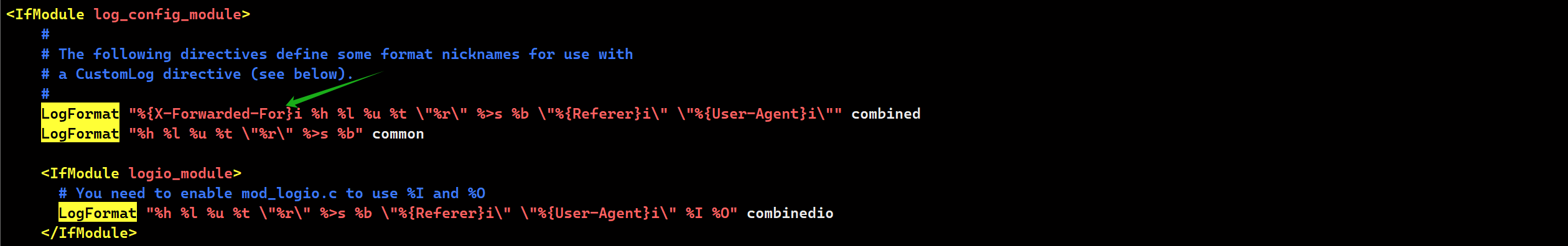

[root@Haproxy ~]# systemctl restart haproxy.service[root@RS1 ~]# vim /etc/httpd/conf/httpd.conf
201	LogFormat "%{X-Forwarded-For}i %h %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\"" combined
202 LogFormat "%h %l %u %t \"%r\" %>s %b" common
[root@RS1 ~]# systemctl restart httpd[root@RS1 ~]# > /etc/httpd/logs/access_log
[root@Client ~]# for i in {1..10}; do curl 172.25.254.100; done
[root@RS1 ~]# cat /etc/httpd/logs/access_log

在这里插入图片描述

在这里插入图片描述

ACL-匹配访问路径实现动静分离

注意:四层透传下,无法完成此实验

[root@RS1 ~]# yum remove httpd -y
[root@RS1/2 ~]# systemctl enable --now nginx.service
[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg
frontend nginxbind *:80mode httpacl static	path_sub	-m	sub	staticacl php		path_sub	-m  sub	phpuse_backend	php-server	if	phpdefault_backend default-server
backend php-servermode httpserver php 192.168.0.87:80 check
backend default-servermode httpserver nginx 192.168.0.89:80 check
[root@Haproxy ~]# systemctl restart haproxy.service[root@RS1 ~]# yum install php -y
[root@RS1 ~]# mkdir /usr/share/nginx/html/php -p

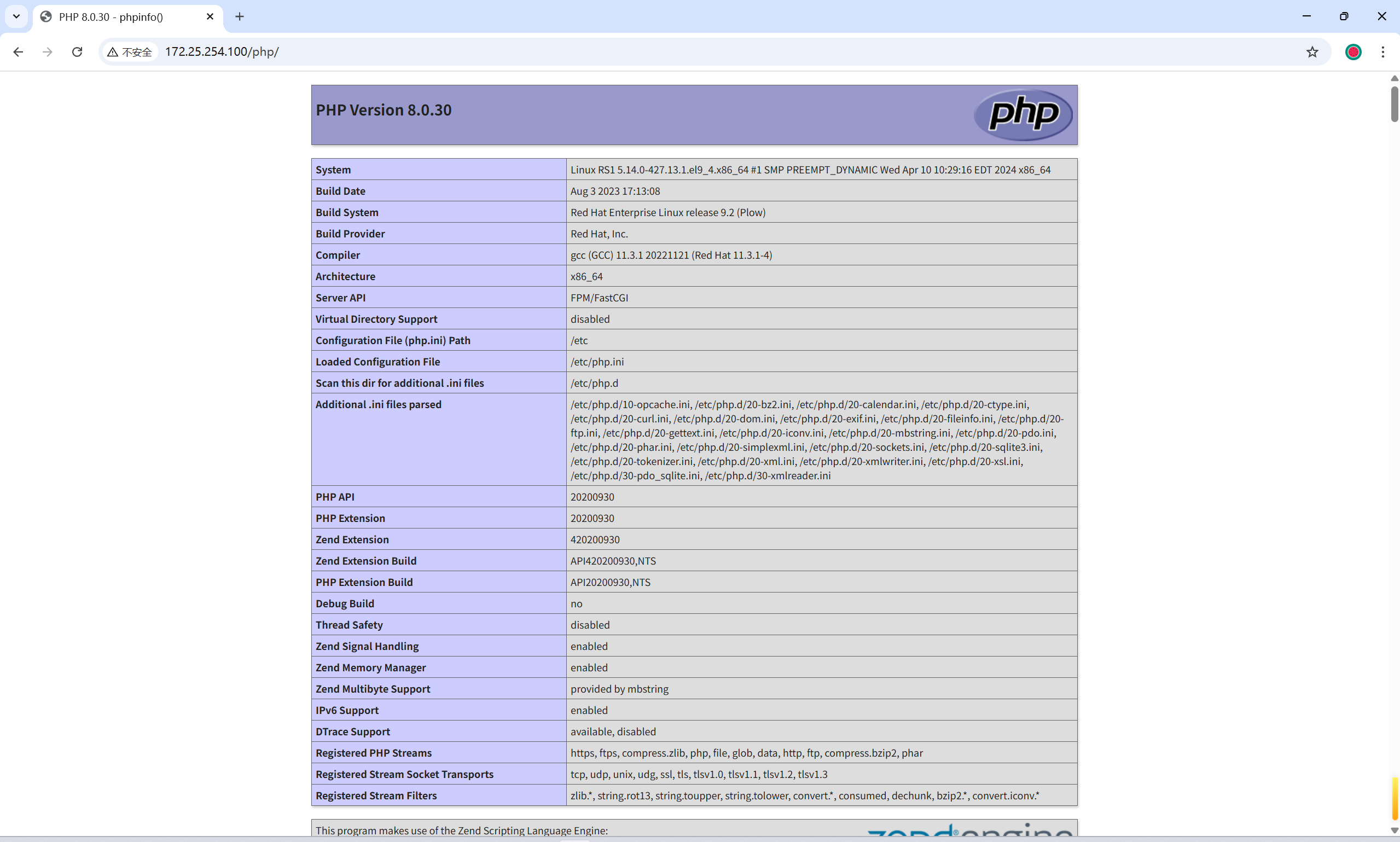

[root@RS1 ~]# vim /usr/share/nginx/html/php/index.php
<?phpphpinfo();
?>
[root@RS1 ~]# systemctl enable --now php-fpm.service[root@RS2 ~]# mkdir /usr/share/nginx/html/static -p

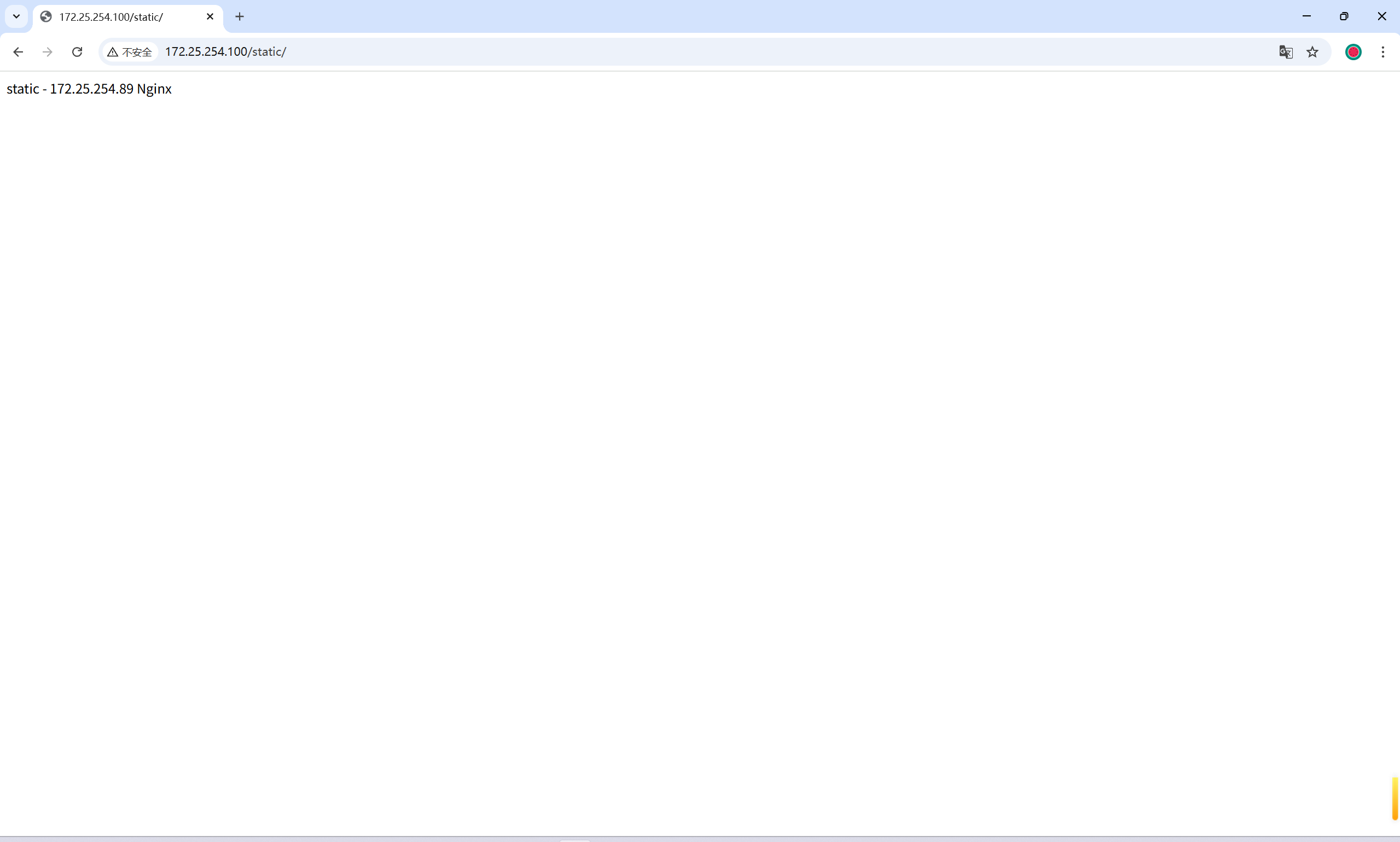

[root@RS2 ~]# echo static - 172.25.254.89 Nginx > /usr/share/nginx/html/static/index.html

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

Haproxy 四层负载
[root@Haproxy ~]# vim /etc/haproxy/haproxy.cfg
listen mysqlbind *:3306mode tcpbalance static-rrserver rs1 192.168.0.87:3306 checkserver rs2 192.168.0.89:3306 check
[root@Haproxy ~]# systemctl restart haproxy.service

在这里插入图片描述

[root@RS1/2 ~]# yum install mariadb-server -y
[root@RS1 ~]# vim /etc/my.cnf
!includedir /etc/my.cnf.d
[mysqld]
server-id=1
[root@RS2 ~]# vim /etc/my.cnf
!includedir /etc/my.cnf.d
[mysqld]
server-id=2
[root@RS1/2 ~]# systemctl enable --now mariadb
[root@RS1/2 ~]# mysql -e "grant all on *.* to ovo@'%' identified by 'aaa';"
[root@RS1/2 ~]# systemctl restart mariadb.service[root@Client ~]# yum install mariadb -y

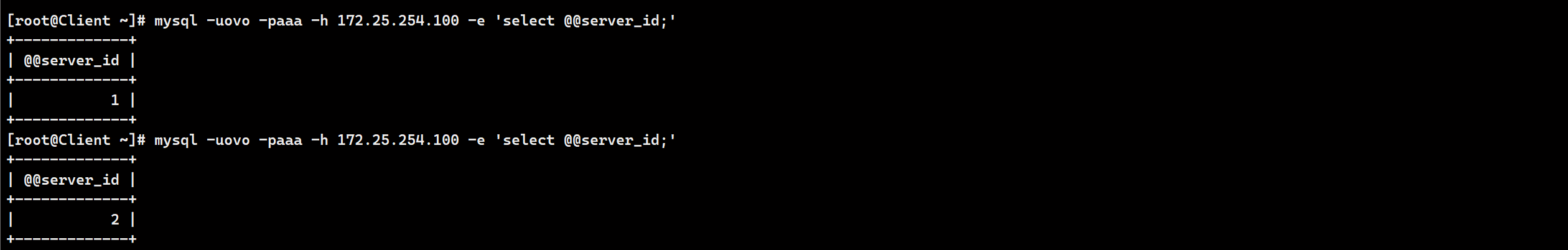

[root@Client ~]# mysql -uovo -paaa -h 172.25.254.100 -e 'select @@server_id;'

在这里插入图片描述

http://www.lryc.cn/news/601492.html

相关文章：

  • [AI8051U入门第十一步]W5500-服务端
  • 嵌入式学习日志————对射式红外传感器计次
  • 【MySQL篇】：MySQL基础了解以及库和表的相关操作
  • DP之背包基础
  • SignalR 全解析：核心原理、适用场景与 Vue + .NET Core 实战
  • ASP.NET Core 高并发万字攻防战：架构设计、性能优化与生产实践
  • 一个MySQL的数据表最多能够存多少的数据？
  • 迷宫生成与路径搜索（A算法可视化）
  • 调用通义千问大模型实现流式对话
  • 用 Python 轻松实现时间序列预测：Darts N-BEATS
  • 安卓怎么做一个像QQ一样的开关切换控件
  • 墨者：通过手工解决SQL手工注入漏洞测试(MongoDB数据库)
  • 机器学习特征选择 explanation and illustration of ANOVA
  • net8.0一键创建支持(Redis)
  • 【机器学习】第七章 特征工程
  • 基于大模型的预训练、量化、微调等完整流程解析
  • CLAP文本-音频基础模型： LEARNING AUDIO CONCEPTS FROM NATURAL LANGUAGE SUPERVISION
  • PDF文件被加密限制怎么办？专业级解除方案分享
  • 51核和ARM核单片机OTA实战解析（一）
  • 一分钟部署一个导航网站
  • MCU 通用AT指令处理框架
  • PDF转图片实用指南：如何批量高效转换？
  • 创建的springboot工程java文件夹下还是文件夹而不是包
  • 内网服务器实现从公网穿透
  • 单片机ADC采集机理层面详细分析（二）
  • 零基础学习性能测试第五章：JVM性能分析与调优-多线程检测与瓶颈分析
  • 【C语言网络编程基础】TCP 服务器详解
  • Rust与Java DynamoDB、MySQL CRM、tokio-pg、SVM、Custors实战指南
  • 墨者：通过手动解决SQL手工注入漏洞测试(MySQL数据库)
  • Wireshark TS | 发送数据超出接收窗口
