【Android】相对布局应用-登录界面

三三要成为安卓糕手

零：需求引入

1. 实现设计图中的效果，具体要求如下:

   1. 不管是根布局，还是其他登录方式时的嵌套布局，只能使用LinearLayout；
   2. 根布局：背景为白色、上下左右内边距16dp；
   3. 跳过按钮：在布局的右侧；
   4. 红色大logo：居中显示、上下外边距为30dp、引用图片在素材当中自行获取；
   5. 用户名标签：底部外边距8dp；
   6. 用户名输入框：宽度跟随父布局、高度自适应、提示“请输入用户名”、输入类型为textPersonName；
   7. 密码标签：顶部外边距16dp、底部外边距8dp；
   8. 密码输入框：宽度跟随父布局、高度自适应、提示“请输入密码”、输入类型为textPassword；
   9. 登录按钮：顶部外边距16dp、宽度跟随父布局、高度自适应、居中显示；
   10. 其他登录方式标签：顶部外边距32dp、文本颜色为#808080；
   11. 3种登录方式使用LinearLayout嵌套，父布局顶部外边距16dp、宽度跟随父布局、高度自适应；
   12. 3种登录方式：宽度平均分配父布局宽度、高度60dp；
   13. 使用xml的形式实现完后，学有余力再使用Java的方式实现一遍；

一：总体代码

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:id="@+id/main"android:layout_width="match_parent"android:layout_height="match_parent"tools:context=".layout.RelativeLayout"><TextViewandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_alignParentEnd="true"android:text="跳过" /><ImageViewandroid:id="@+id/iv_logo"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_centerHorizontal="true"android:layout_marginTop="30dp"android:layout_marginBottom="30dp"android:src="@drawable/icon_logo" /><TextViewandroid:id="@+id/tv_user_name"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_below="@+id/iv_logo"android:text="用户名:" /><EditTextandroid:id="@+id/et_user_name"android:layout_width="match_parent"android:layout_height="wrap_content"android:layout_below="@+id/tv_user_name"android:hint="请输入童哥的姓名"android:inputType="textPersonName" /><TextViewandroid:id="@+id/tv_password"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_below="@+id/et_user_name"android:text="密码:" /><EditTextandroid:id="@+id/et_password"android:layout_width="match_parent"android:layout_height="wrap_content"android:layout_below="@+id/tv_password"android:hint="请输入童哥的学习资料密码"android:inputType="textPassword" /><Buttonandroid:id="@+id/btn_login"android:layout_width="match_parent"android:layout_height="wrap_content"android:layout_below="@+id/et_password"android:layout_marginTop="20dp"android:text="登录" /><TextViewandroid:id="@+id/tv_other"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_below="@+id/btn_login"android:layout_marginTop="30dp"android:text="其它登录方式" /><ImageViewandroid:id="@+id/iv_wechat"android:layout_width="60dp"android:layout_height="60dp"android:layout_alignBottom="@+id/iv_qq"android:layout_marginLeft="16dp"android:src="@drawable/icon_wechat" /><!--    想让qq的图标既居中，又靠着微信，qq作为一个基点--><ImageViewandroid:id="@id/iv_qq"android:layout_width="60dp"android:layout_height="60dp"android:layout_below="@+id/tv_other"android:layout_centerHorizontal="true"android:layout_marginTop="20dp"android:src="@drawable/icon_qq" /><ImageViewandroid:id="@+id/iv_weibo"android:layout_width="60dp"android:layout_height="60dp"android:layout_alignBottom="@id/iv_qq"android:layout_alignParentEnd="true"android:layout_marginRight="16dp"android:src="@drawable/icon_weibo" /></RelativeLayout>

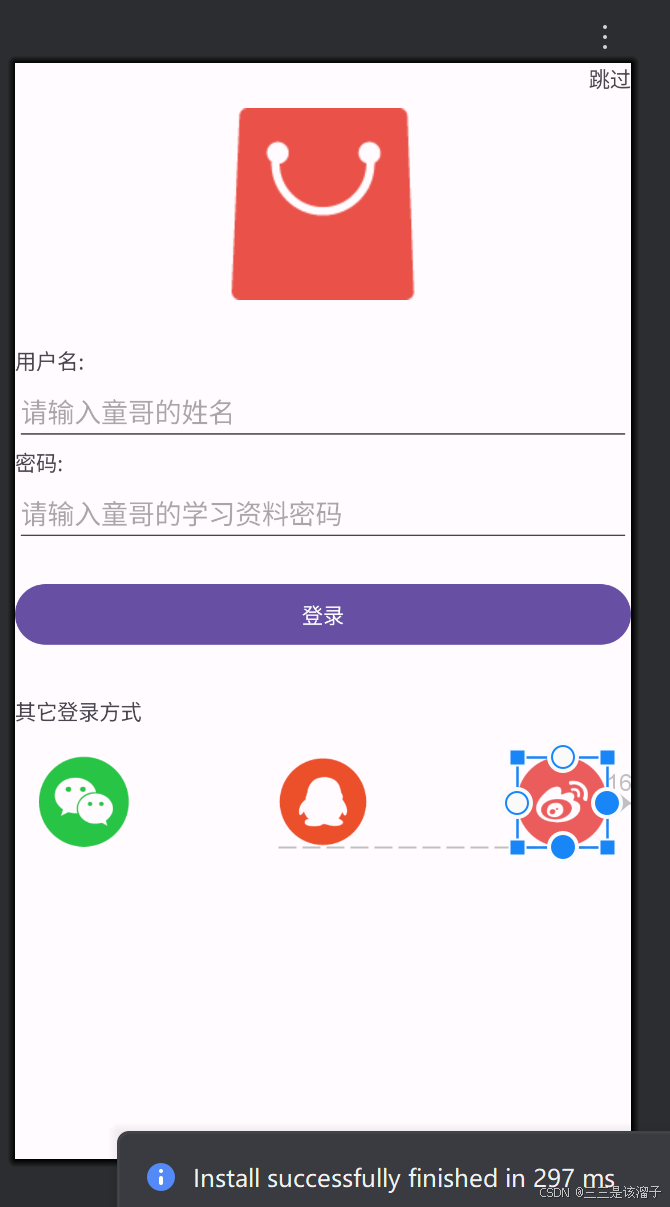

二：效果

我们设置的30dp参数在不同分辨率的手机上可能大小不同，有些屏幕是2k，1k，4k不尽相同

三：代码分析

1：与父布局对齐

align [əˈlaɪn]对齐

这两句代码是等价的，相对于父布局靠右

android:layout_alignParentEnd="true"
android:layout_alignParentRight="true"

这两句代码是等价的，相对于父布局靠左

		android:layout_alignParentBottom="true"android:layout_alignParentLeft="true"

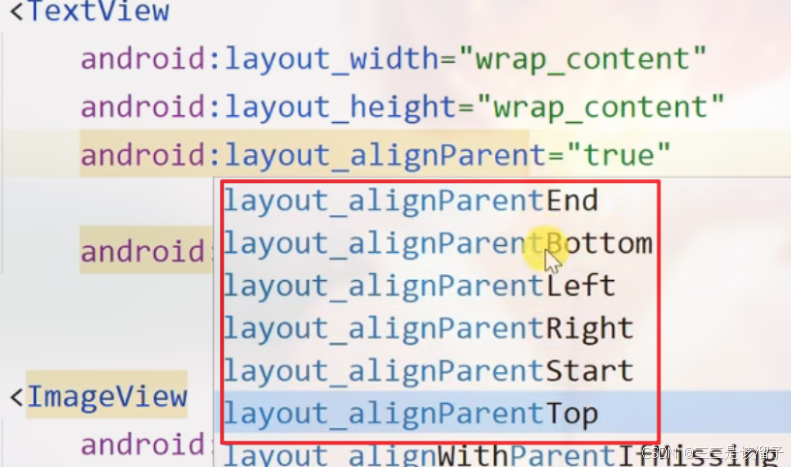

总共有6个属性，慢慢了解吧

属性	对齐依据	适用场景
layout_alignParentRight	固定物理右侧，不受语言阅读方向影响	需严格固定在父容器右侧，不考虑 RTL 排版的场景
layout_alignParentEnd	随语言阅读方向变化（LTR 时为右，RTL 时为左 ）	国际化 App，需适配从右往左阅读语言（如阿拉伯语）的场景

2：水平和垂直居中

		android:layout_centerHorizontal="true"    //水平居中android:layout_centerInParent="true"	//水平和垂直方向都居中

3：textPersonName 的作用

告诉系统当前输入框用于输入人名（如姓名、用户名等)

4：相对控件方向-在上或下面

android:layout_above="@+id/et_password"  //在谁上面
android:layout_below="@+id/et_password"  //在谁下面

5：layout_alignBottom 的作用

当前视图的底部会和 iv_qq 视图的底部处于同一水平线上。

android:layout_alignBottom="@+id/iv_qq"

四：总结

关键的常用方法

layout_below=其它控件id 咋哪个空间下面

layout_alignBottom=其它控件id 底部对齐

layout_marginLeft=30dp 设置边距

layout_alignParentEnd=true 和 Start

layout_centerHorizontal 水平居中
