【通识】如何看电路图

1. 电路图

1.1 基础概念

电路图即电原理图。
电路图第一种是说明模拟电子电路工作原理，用图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
第二种则是说明数字电子电路工作原理的。用图形符号表示门、触发器和各种逻辑部件，用线条将他们的逻辑关系连接起来，用来说明各逻辑单元间的逻辑关系和整机的逻辑功能。
常见的还有方框图，用一个框表示电路的一部分，说明电路各部分的关系和整机的工作原理。

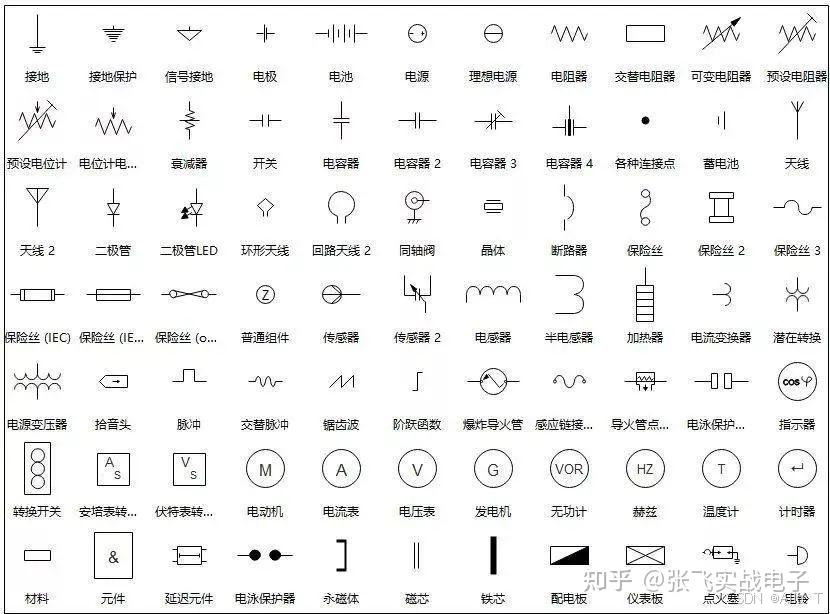

符号如上所示，表示

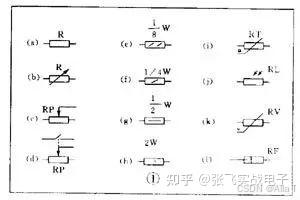

a）一般的阻值固定的电阻器
b）半可调或微调电阻器
c）电位器
d）带开关的电位器

1.2 电阻器与电位器

电阻的文字符号是R，电位器是RP（在R的后面再加一个说明有调节功能的字符P）
在某些电路中，对电阻器的功率有一定要求。分别用图1中(e)、(f)、(g)、(h)
几种特殊电阻器的符号第一种是热敏电阻符号（该电阻值随外界温度变化而变化），负温度系数用NTC表示、正温度系数则用PTC表示（

2. 实际的案例：英伟达P2892

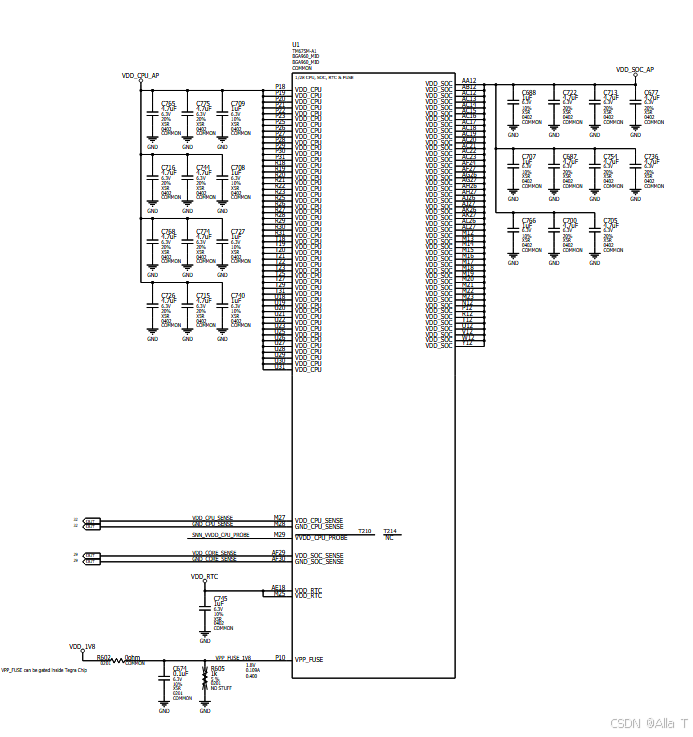

1. 概述：T214，LPDDR4，MAXIM PMIC DRACY MAIN BOARD

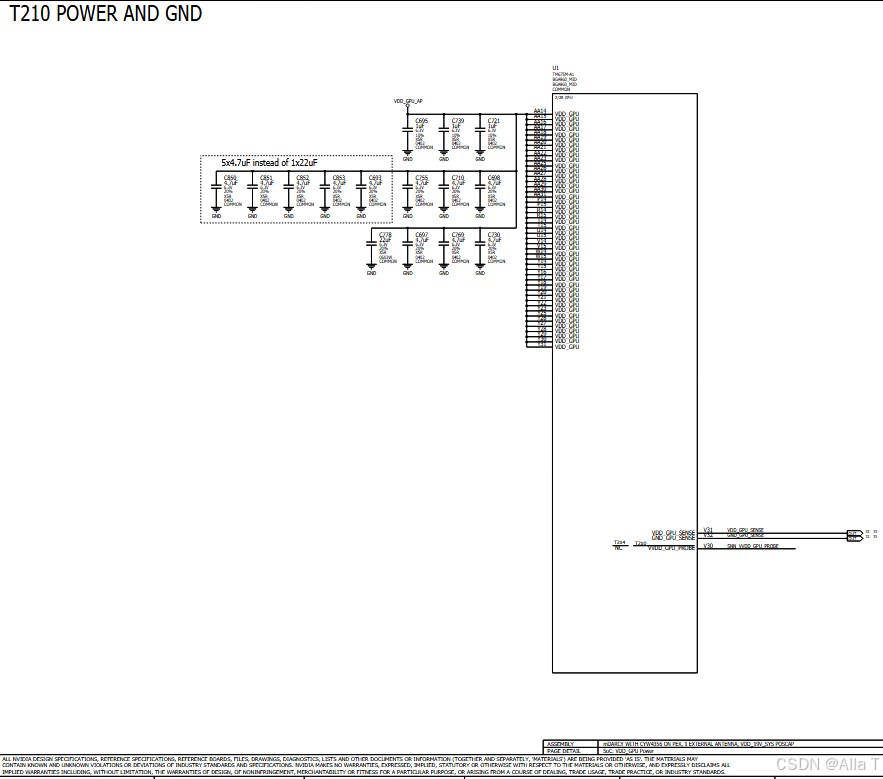

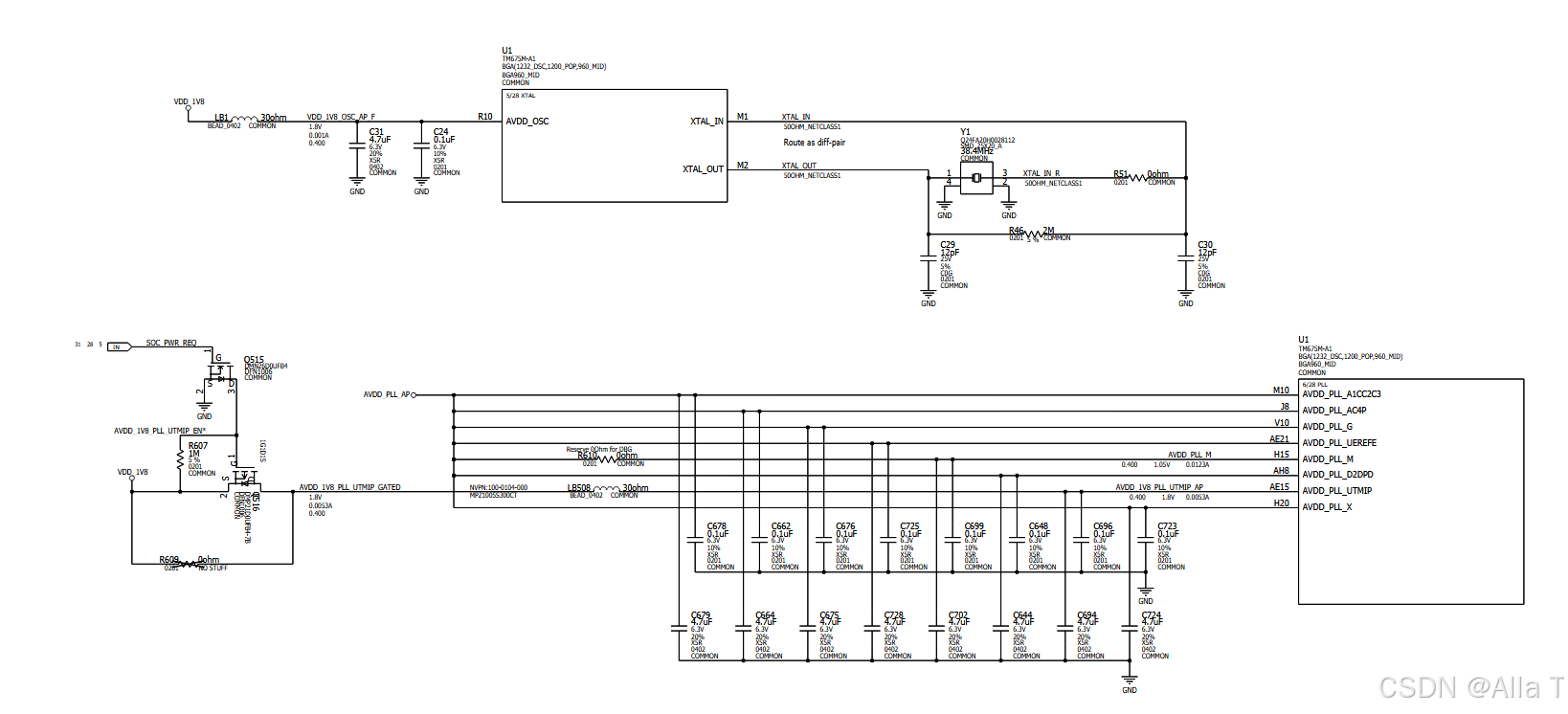

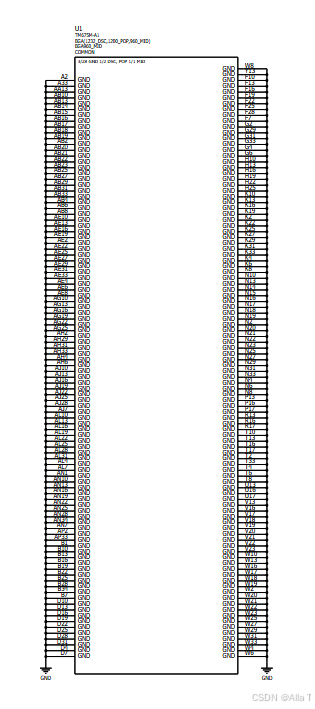

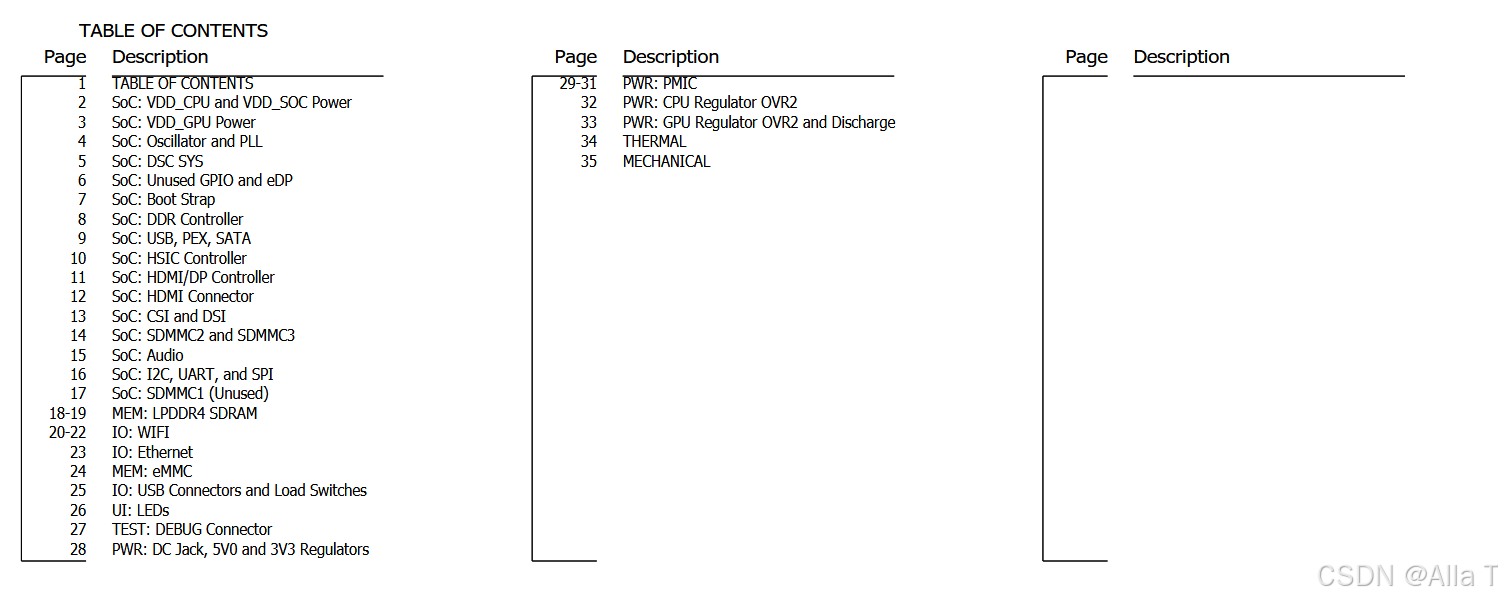

2. 下图是英伟达




参考文献
4. 电路图符号超强科普，轻松看懂电路图
