设备虚拟化

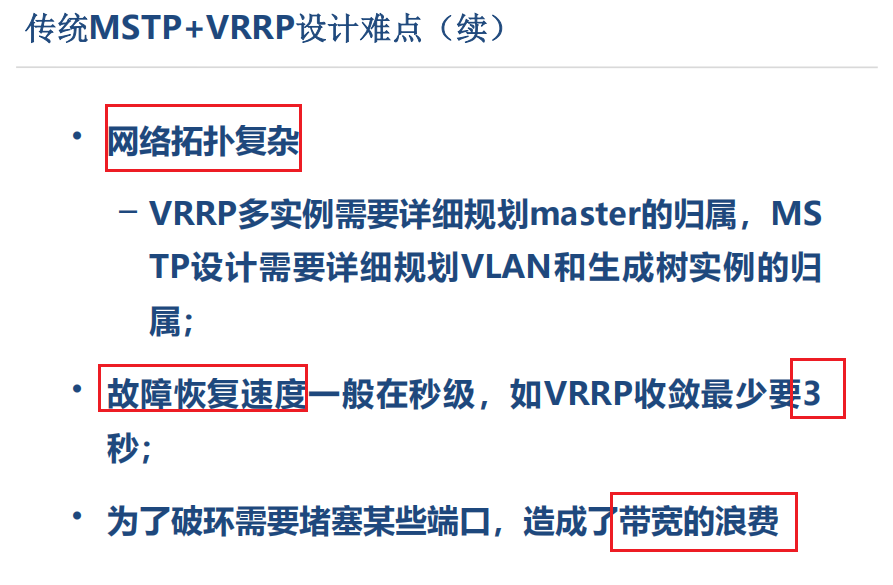

一、MSTP+VRRP不足

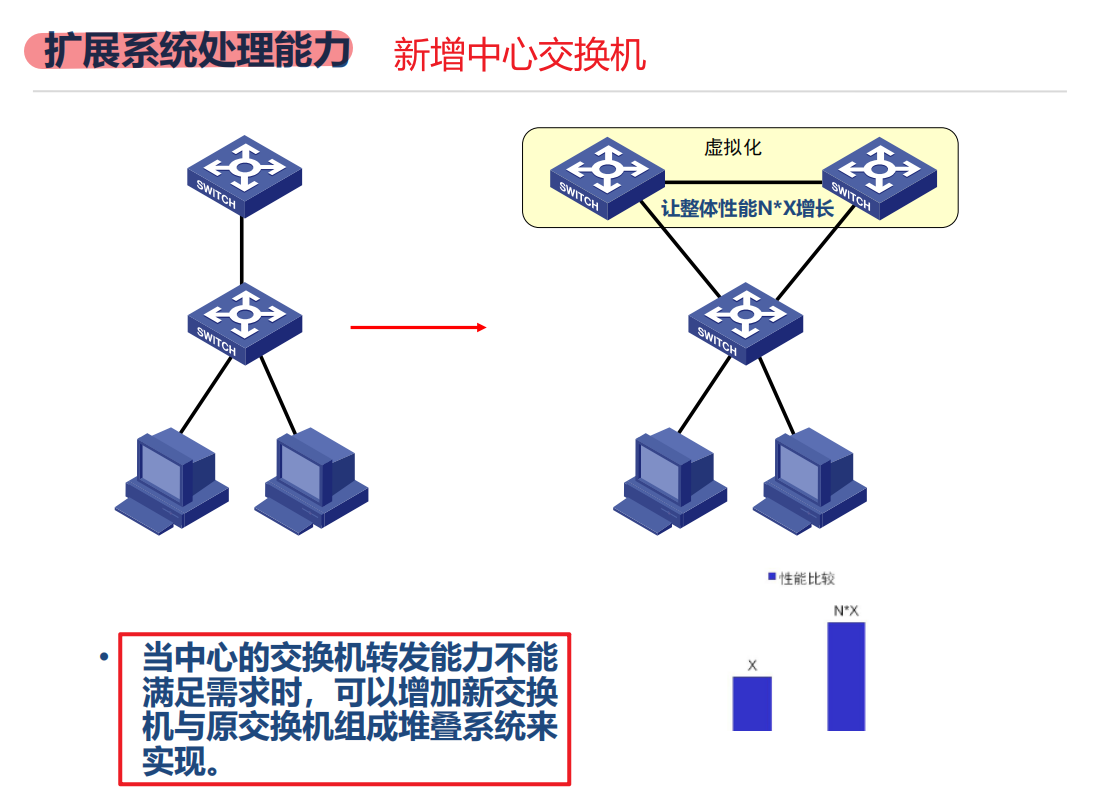

二、设备虚拟化的优势

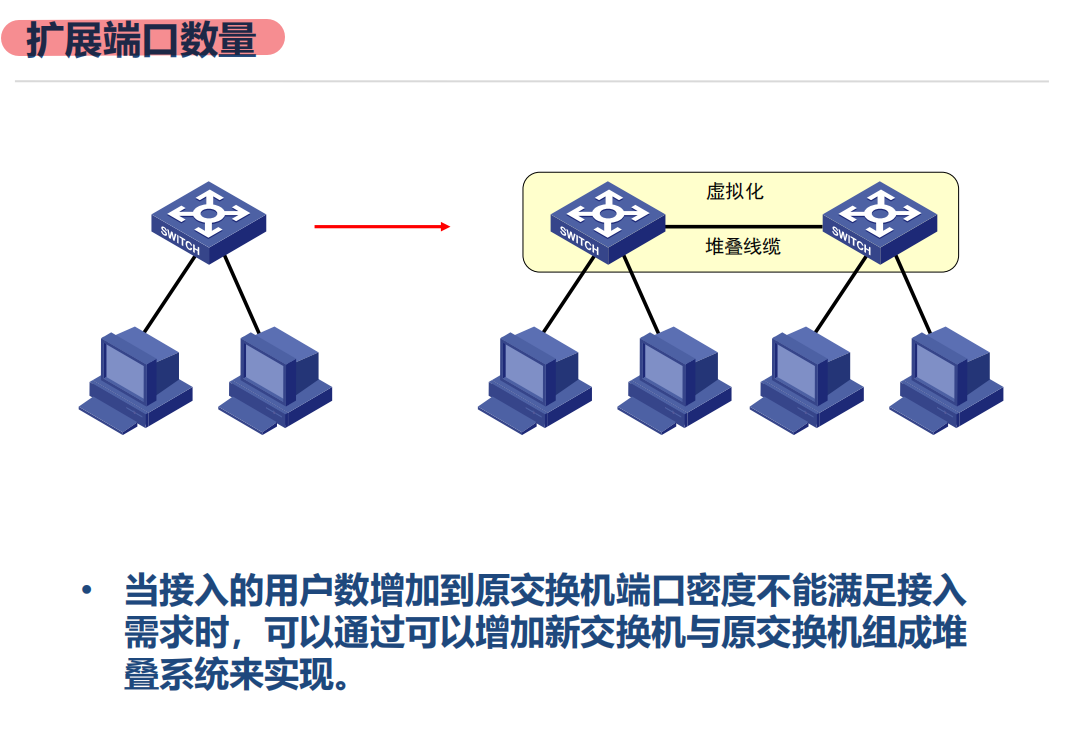

软堆叠：是指通过软件的方式，将多台物理设备（一般是相同型号或系列的设备）在逻辑上组合成一台设备，形成一个统一的管理和转发单元 。

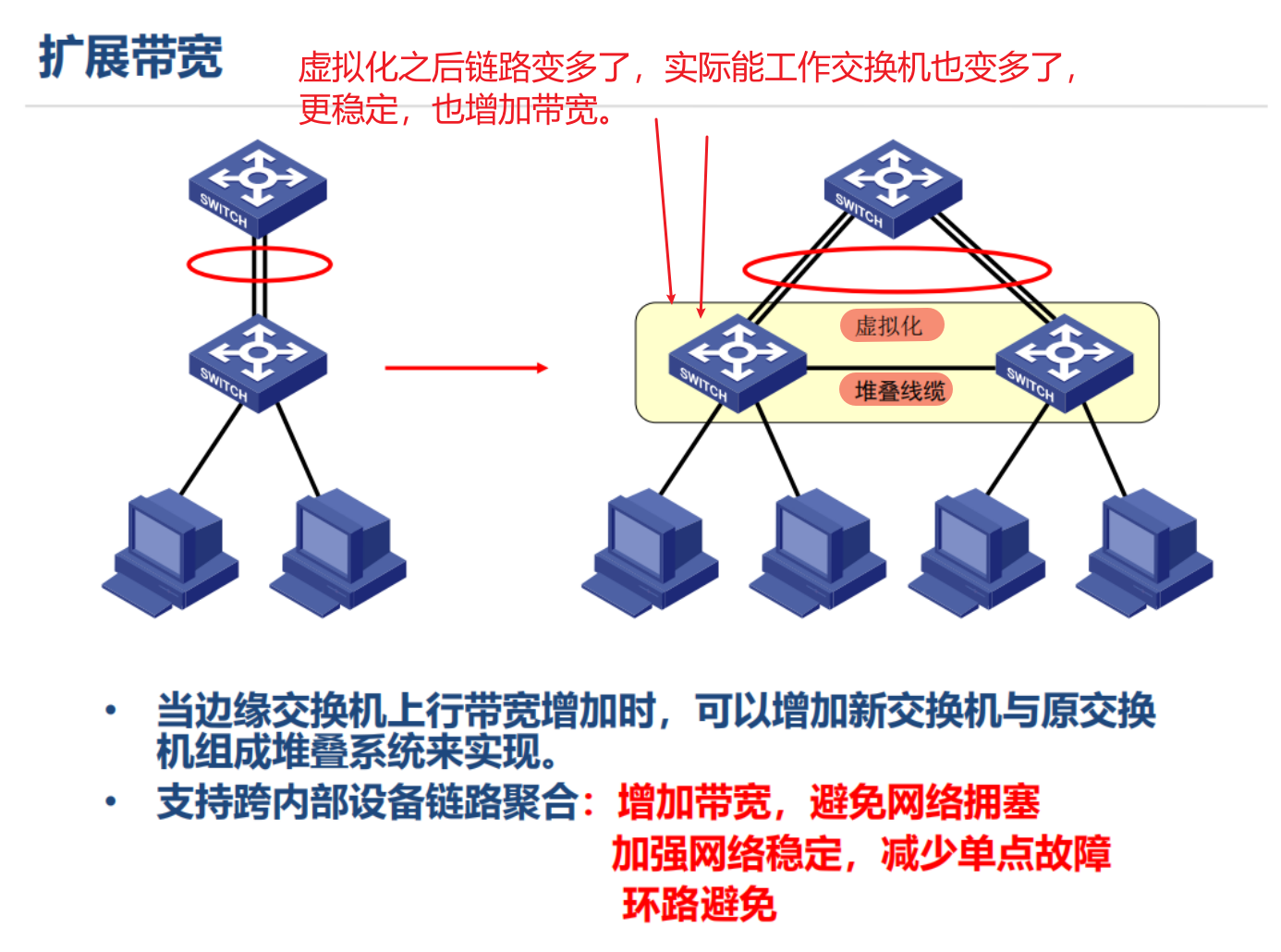

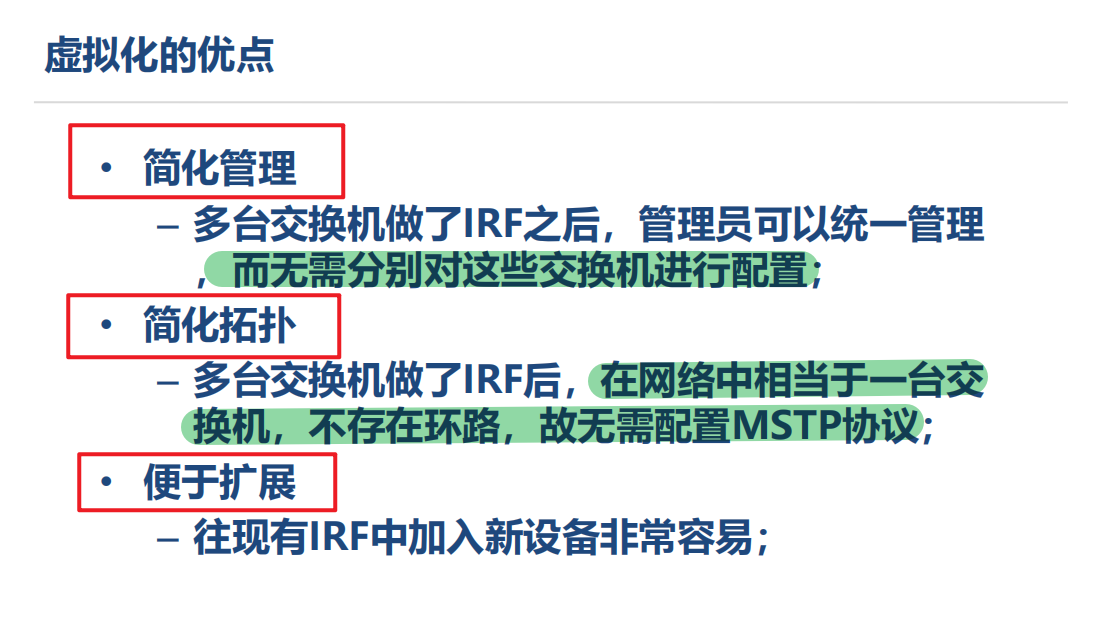

1.优点

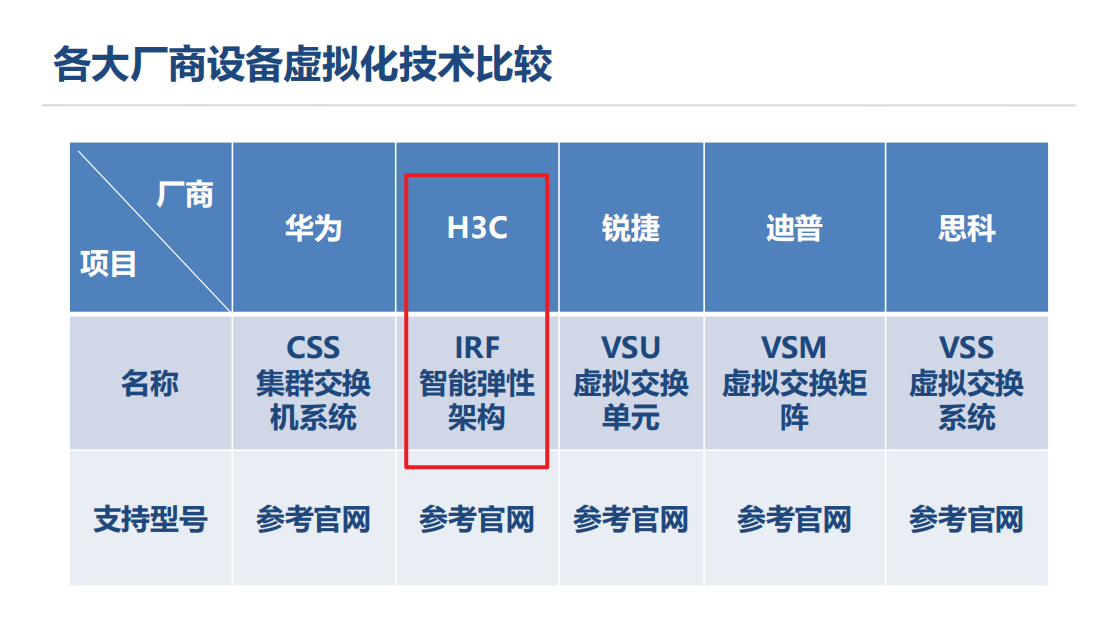

2.各大厂商设备虚拟化技术

三、 IRF概述

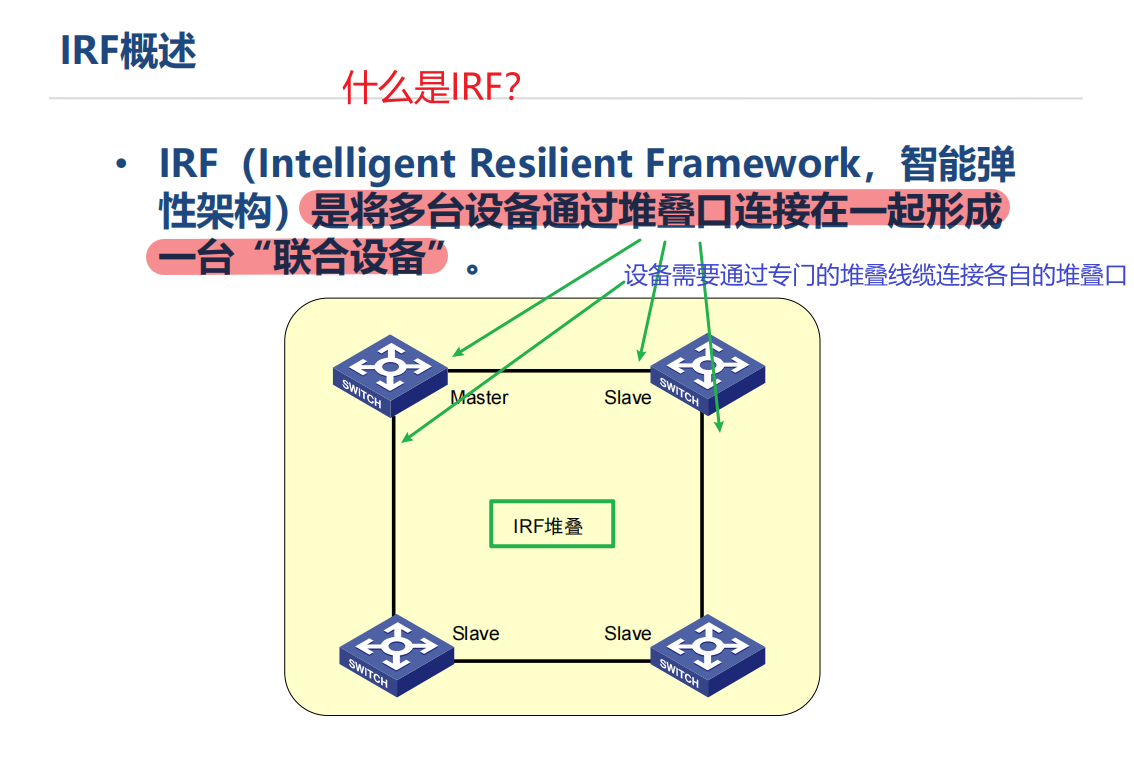

1.IRF概述

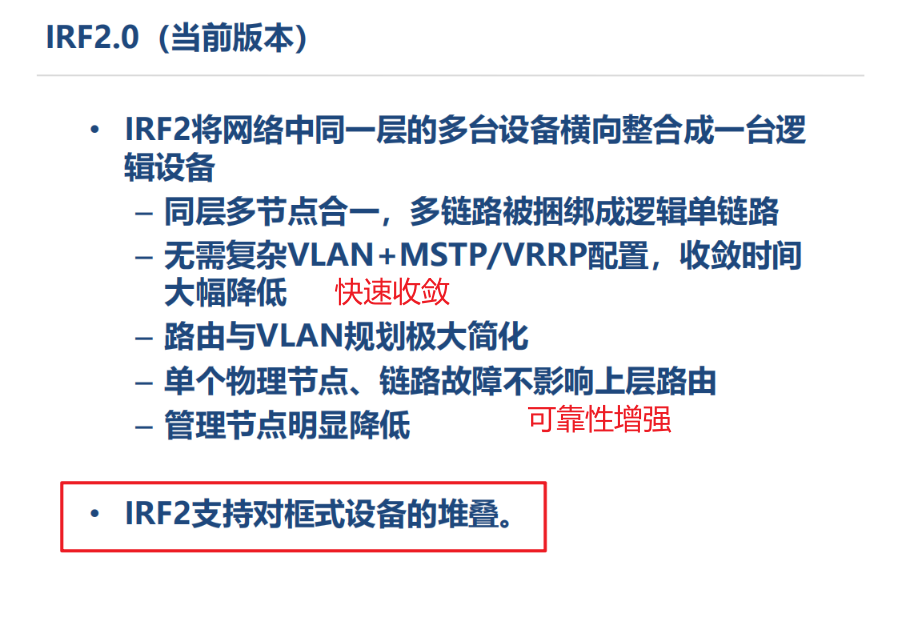

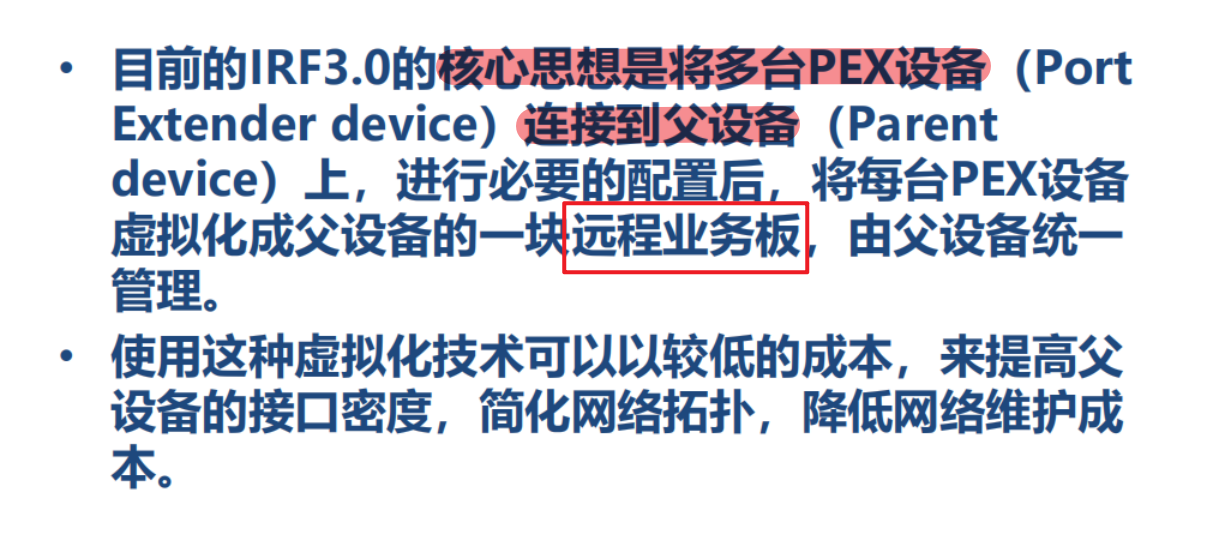

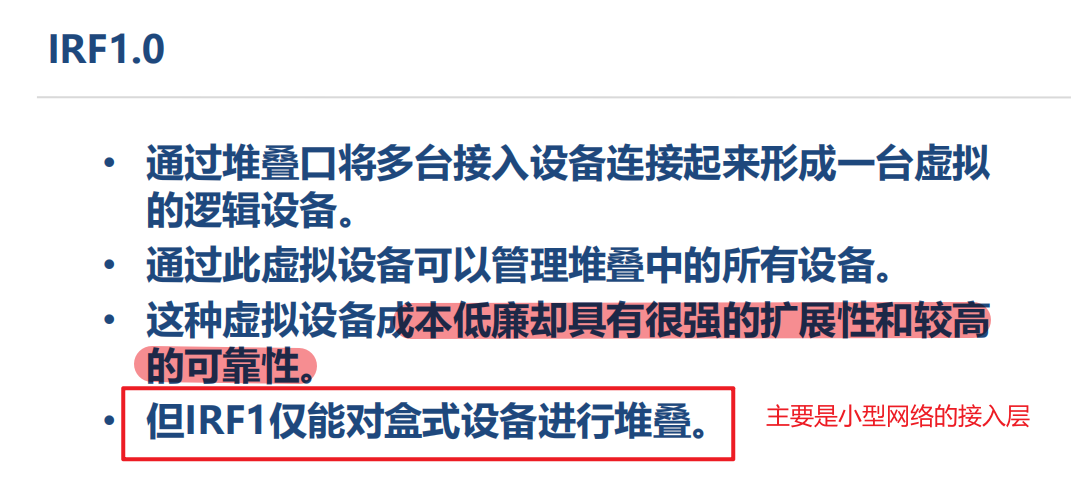

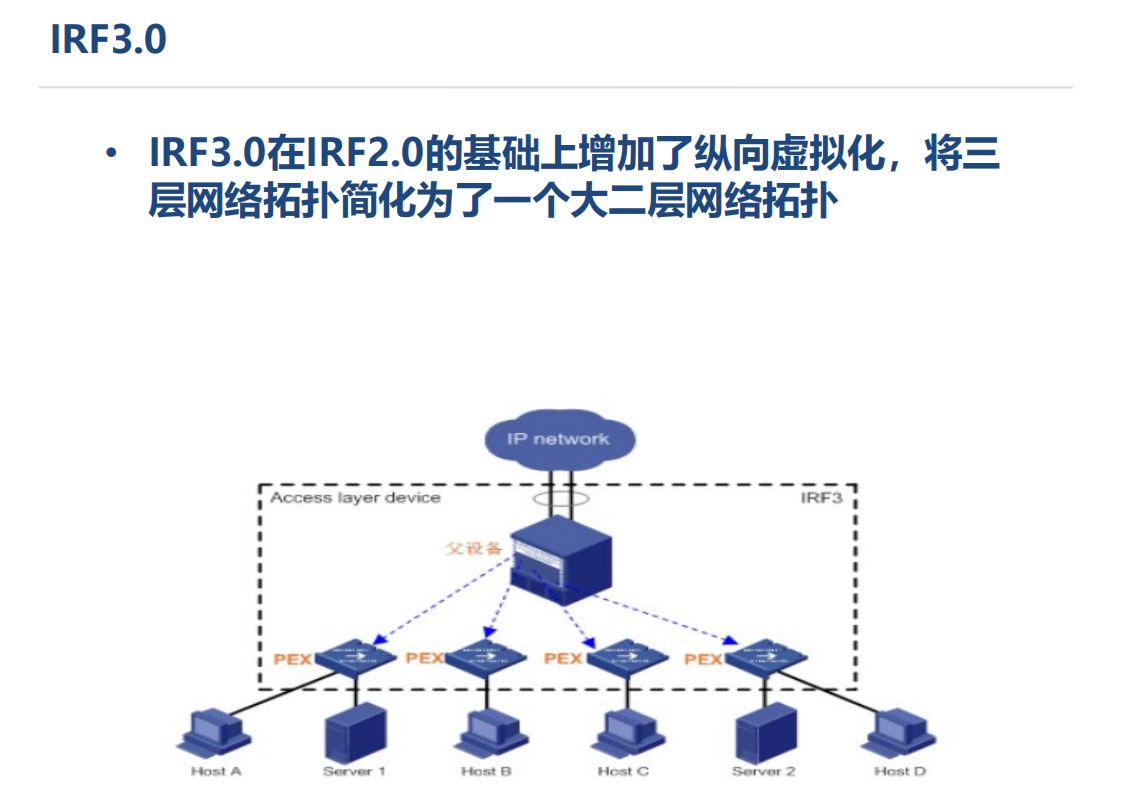

2.IRF的发展历程

盒式设备一般用在接入层，转发能力有限。

框式设备中可以接入主板，扩展性更高，一般用于核心层，高速转发数据。

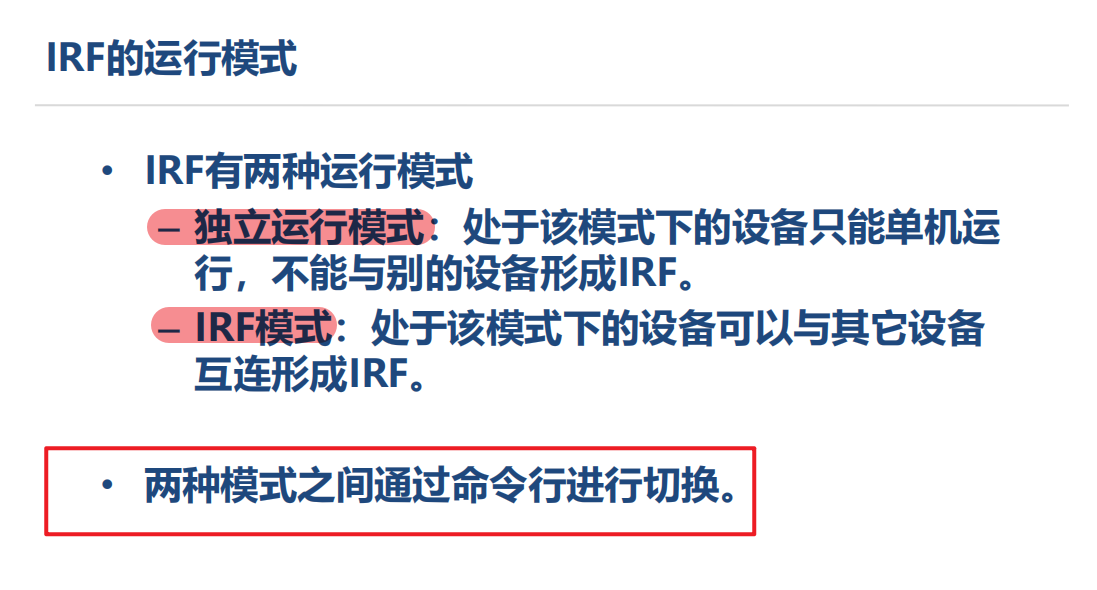

3.IRF的运行模式

S5800、S7500E 等系列交换机

3.1 独立运行模式切换到 IRF 模式：

1. system-view
2. irf mode switch    设备会提示重启后生效，输入y确认。
3. reboot  重启设备，重启后设备将处于 IRF 模式。

3.2  IRF 模式切换回独立运行模式：

1. system-view    进入系统视图。
2. undo irf mode switch    设备提示重启后生效，输入y确认。
3. reboot   设备重启后恢复为独立运行模式。

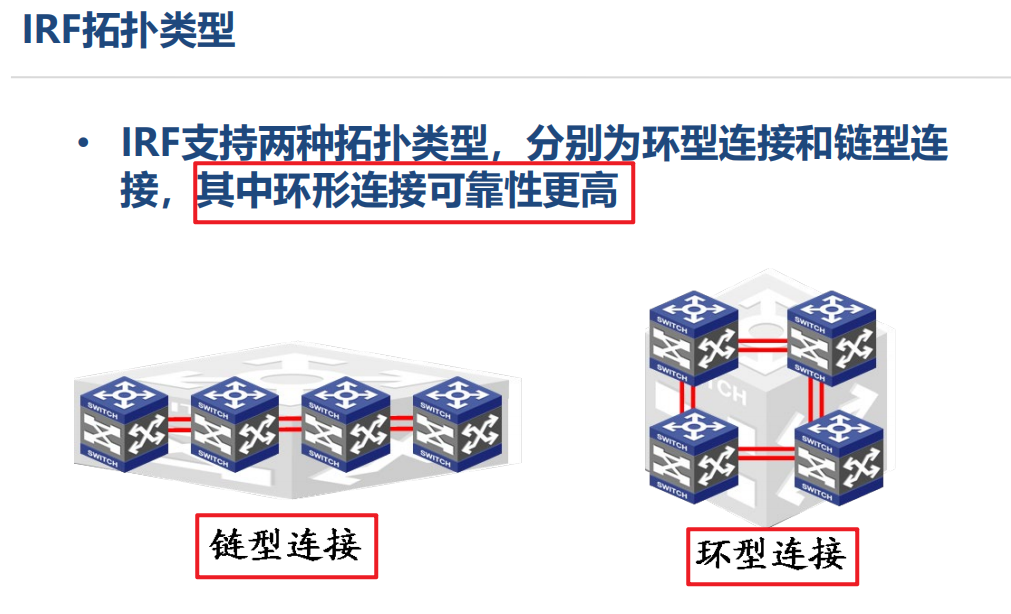

4. IRF拓扑类型

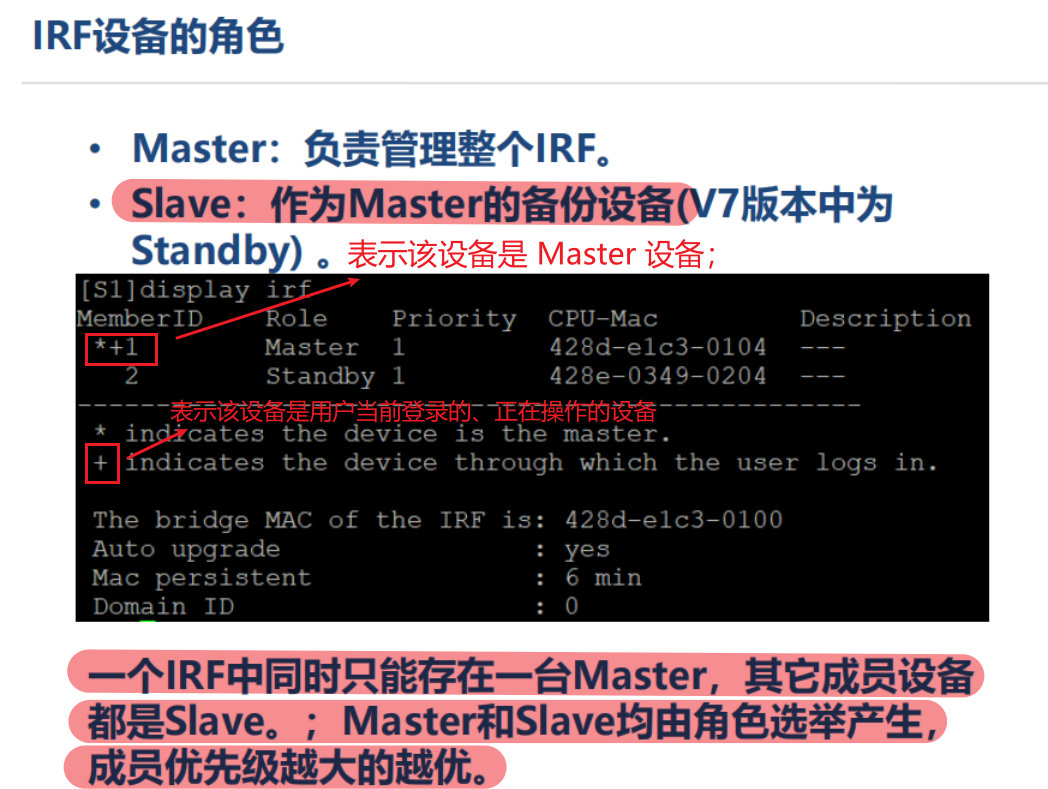

5.IRF设备的角色

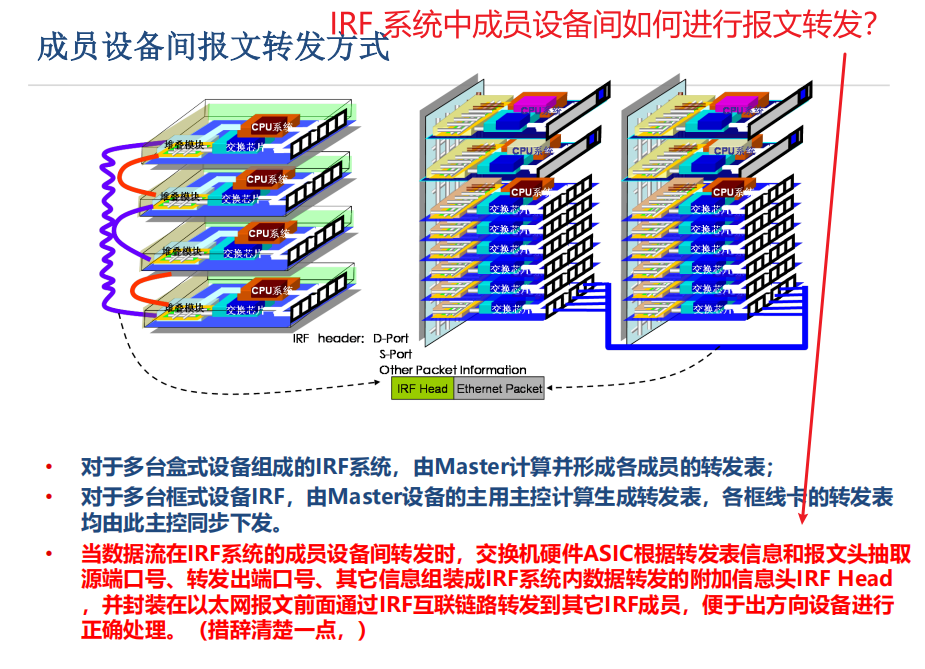

6.成员设备间报文转发方式

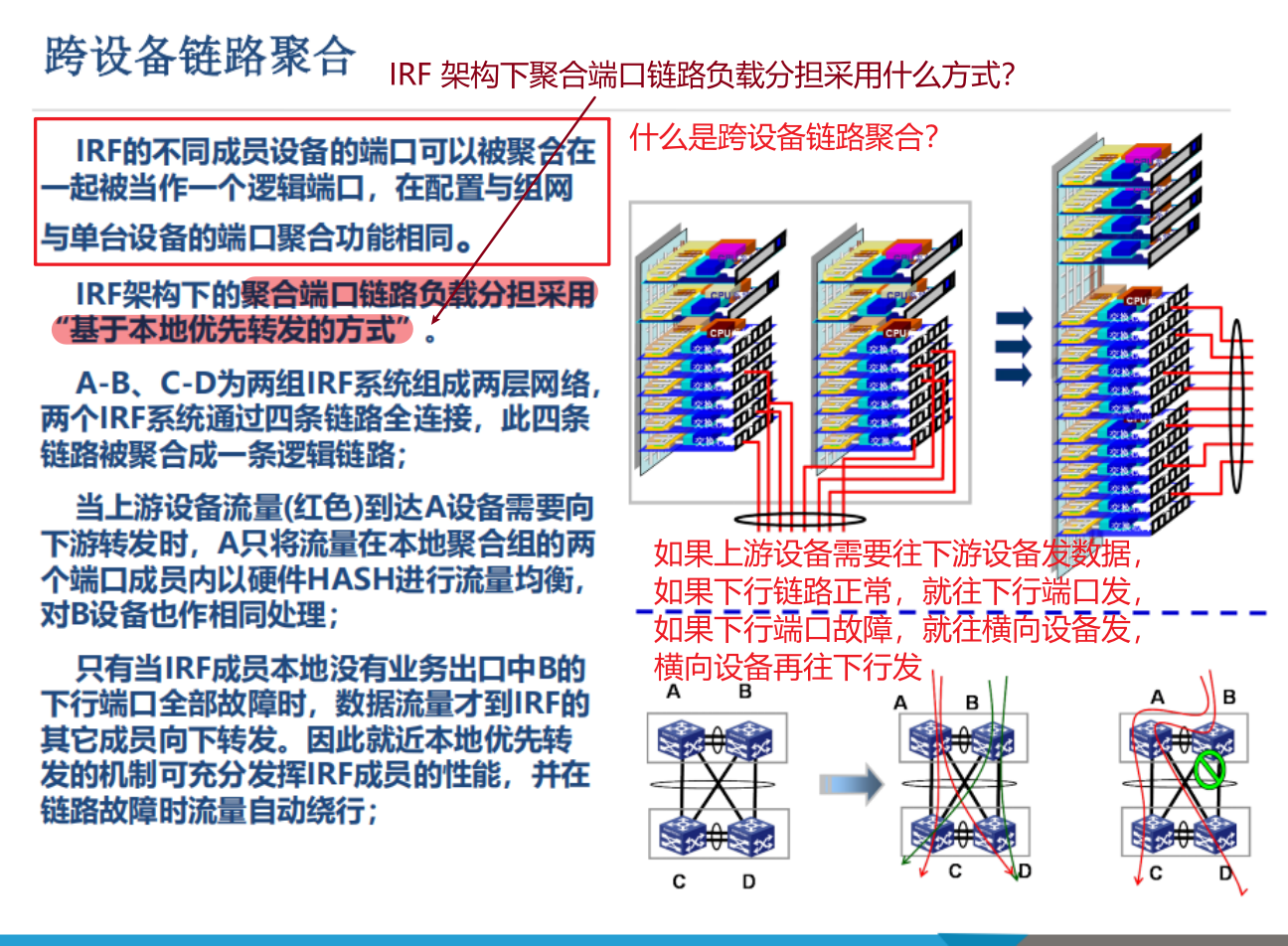

7.跨设备链路聚合

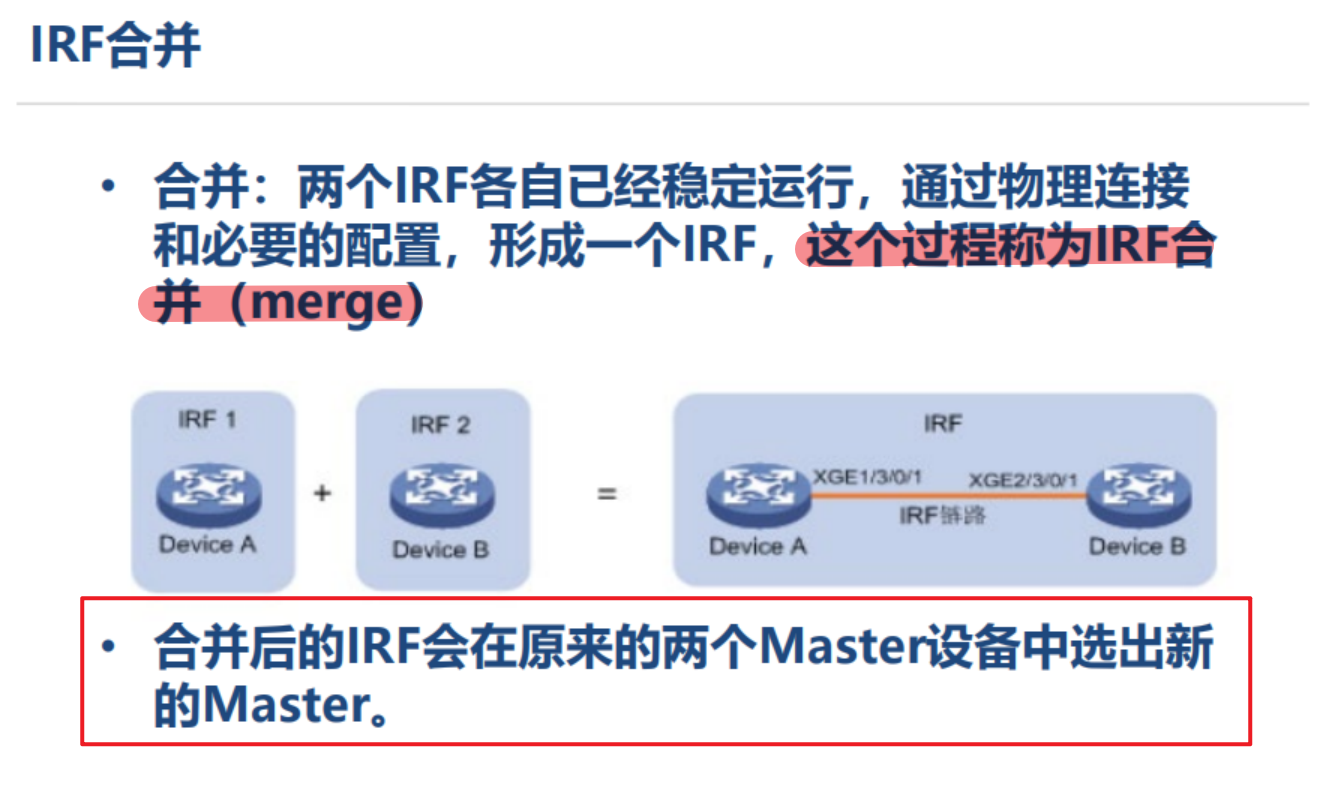

8.IRF合并

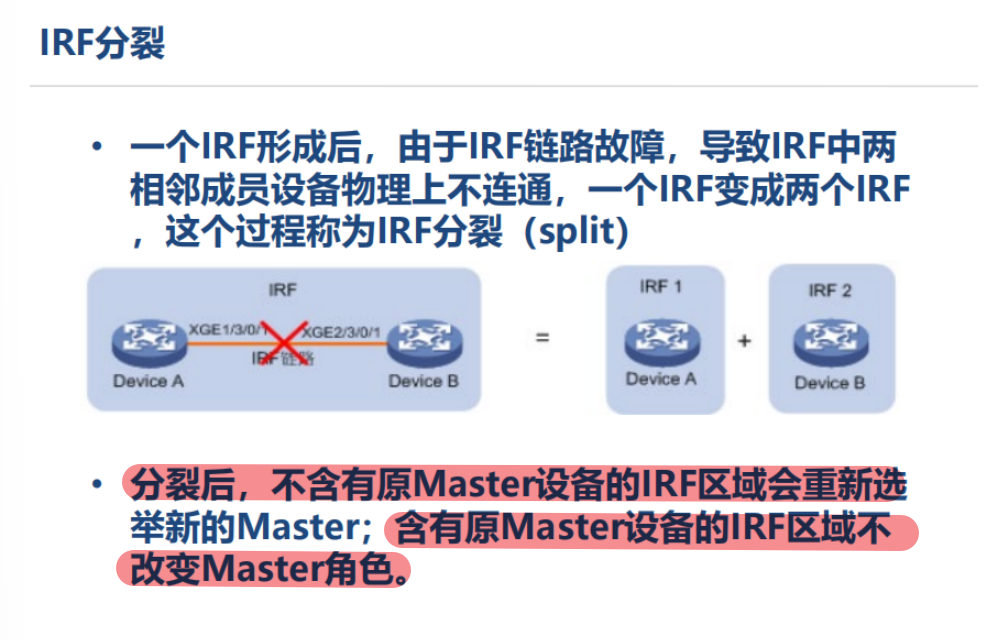

9.IRF分裂

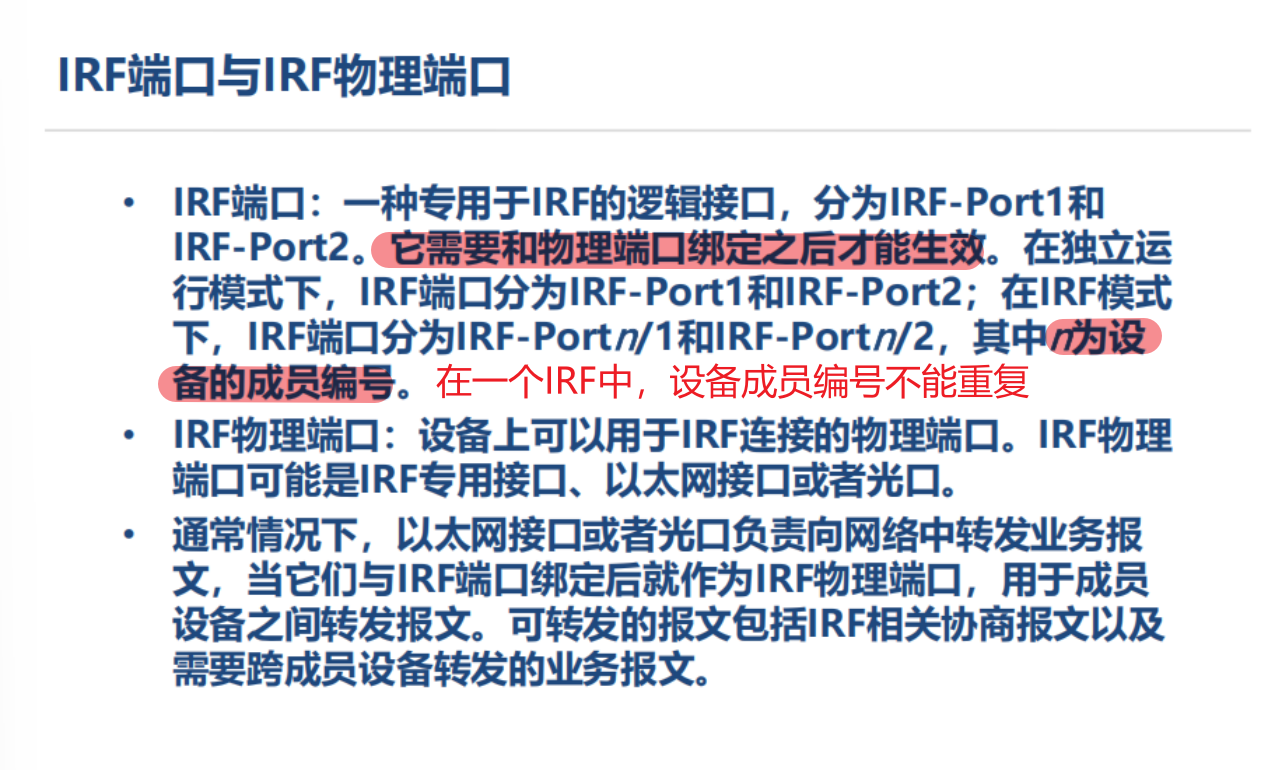

10. IRF端口与IRF物理端口

四、 IRF工作原理

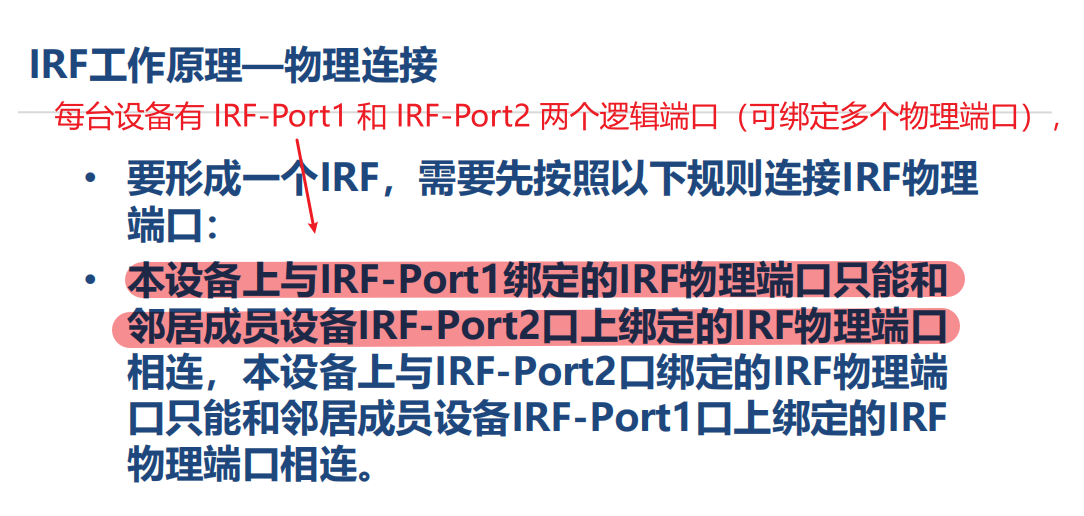

1.物理连接：IRF 的 “筋骨” 搭建

核心逻辑：用「IRF-Port1 ↔ IRF-Port2」的配对规则，让设备物理相连，形成 IRF 的基础链路。

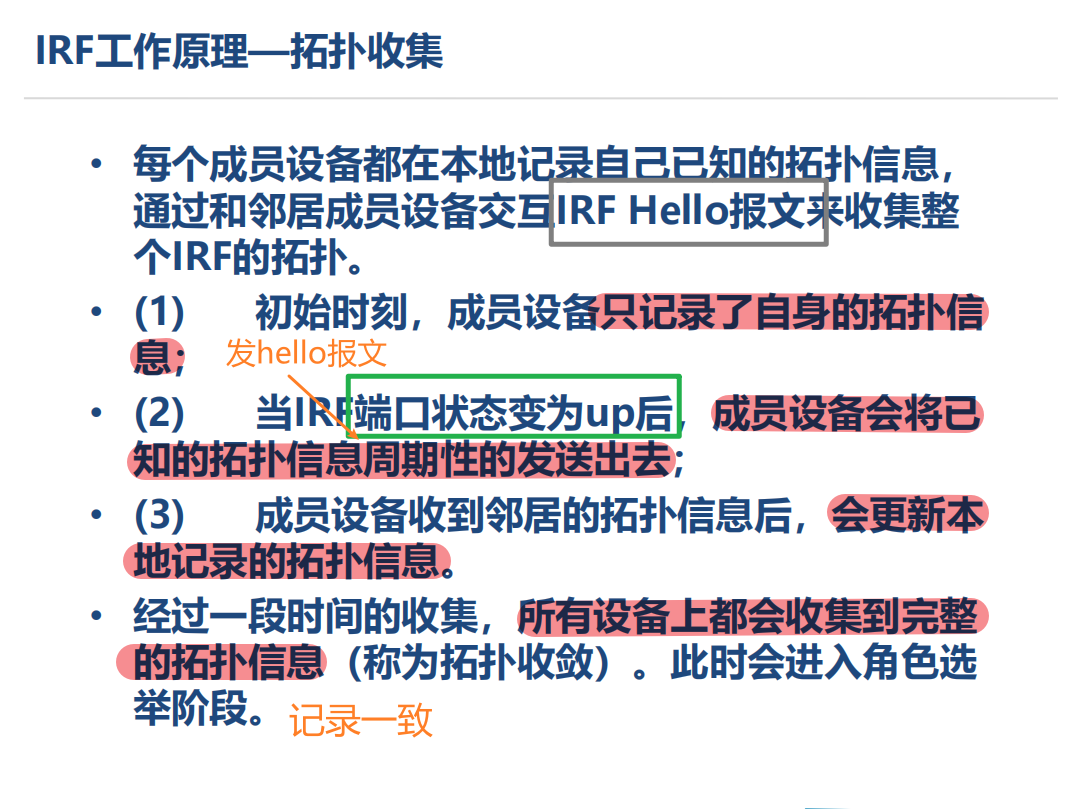

2.拓扑收集：IRF 的 “地图” 绘制

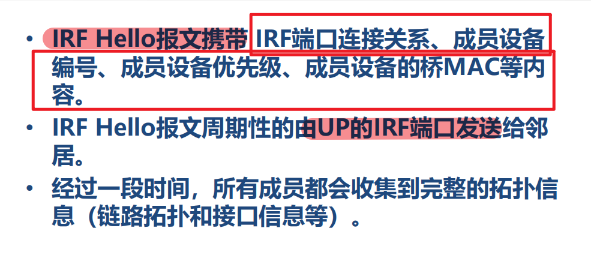

核心逻辑：通过「IRF Hello 报文」，让设备交换拓扑信息，最终所有设备掌握完整的 IRF 网络结构（拓扑收敛）。

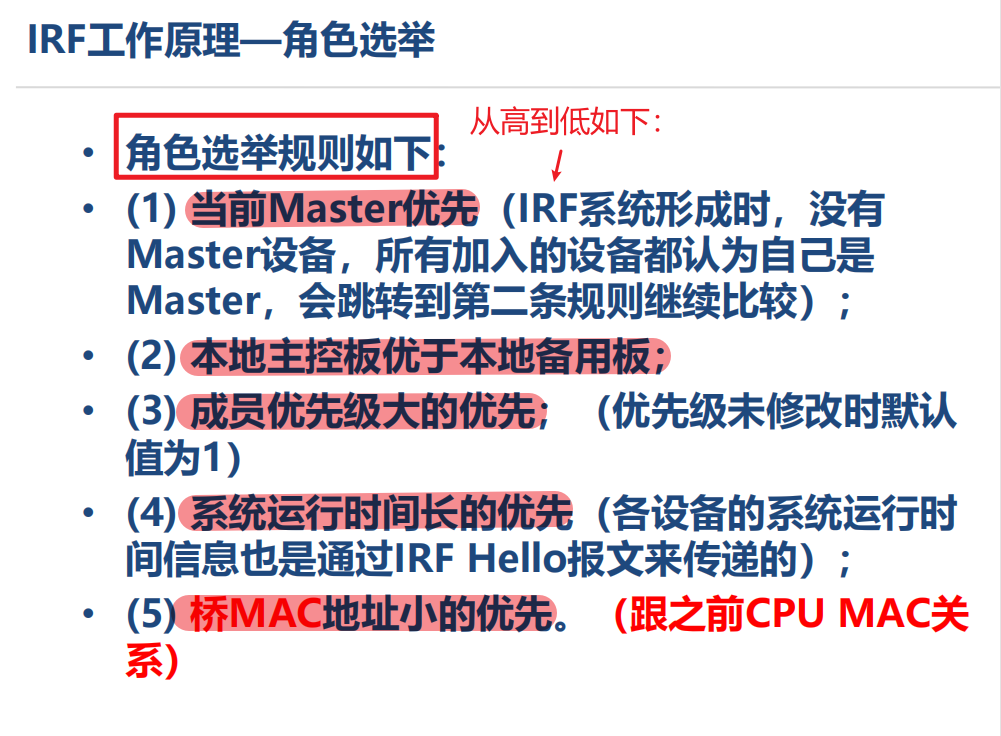

3.角色选举：IRF 的 “老大” 诞生

核心逻辑：按 5 条规则，从多设备里选 1 台 Master（主设备），其他为 Slave（从设备），决定谁 “说了算”。

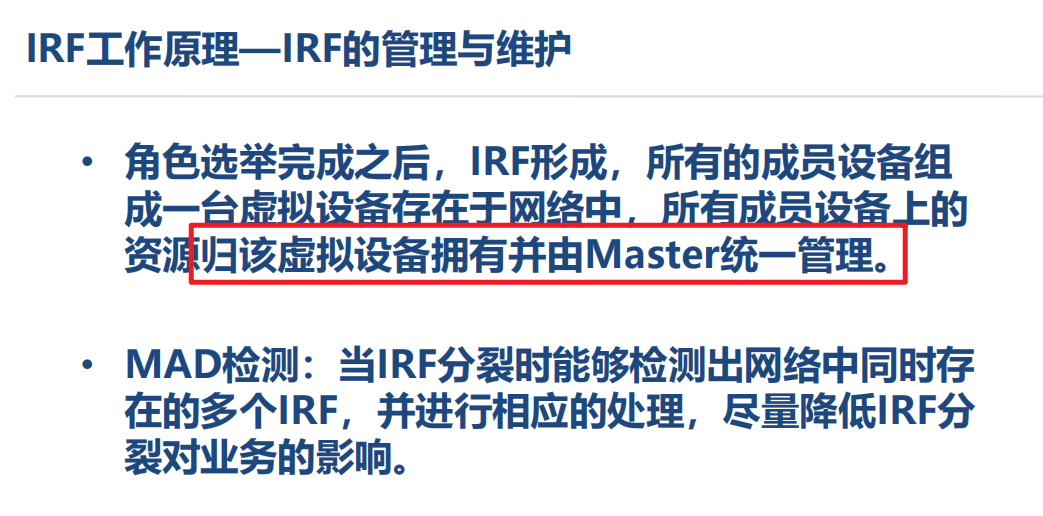

4.管理与维护：IRF 的 “团队协作”

核心逻辑：角色选举后，多设备虚拟成 “一台设备”，由 Master 统一管理；同时靠MAD 检测应对 “分裂” 风险。
