一、实验拓扑

在这里插入图片描述

二、试验配置

1.静态路由实现GRE

R1配置：

Router(config)#int fa1/0
Router(config-if)#ip add 192.168.20.1 255.255.255.0
Router(config-if)#int fa0/0
Router(config-if)#ip add 172.1.1.2 255.255.255.0
Router(config-if)#exit
Router(config)#ip route 0.0.0.0 0.0.0.0 172.1.1.1
Router(config)#interface tunnel 0
Router(config-if)#ip add 1.1.1.1 255.255.255.0
Router(config-if)#tunnel source fastEthernet 0/0
Router(config-if)#tunnel destination 172.1.2.2
Router(config-if)#exit
Router(config)#ip route 192.168.36.0 255.255.255.0 tunnel 0

R2配置：

Router(config)#int fa1/0
Router(config-if)#ip add 192.168.36.1 255.255.255.0
Router(config-if)#int fa0/0
Router(config-if)#ip add 172.1.2.2 255.255.255.0
Router(config-if)#exit
Router(config)#ip route 0.0.0.0 0.0.0.0 172.1.2.1
Router(config)#interface tunnel 0
Router(config-if)#ip add 1.1.1.2 255.255.255.0
Router(config-if)#tunnel source fastEthernet 0/0
Router(config-if)#tunnel destination 172.1.1.2
Router(config-if)#exit
Router(config)#ip route 192.168.20.0 255.255.255.0 tunnel 0

R3配置：

Router(config)#int fa1/0
Router(config-if)#no shut
Router(config-if)#no shutdown
Router(config-if)#ip address 172.1.1.1 255.255.255.0
Router(config-if)#int fa0/0
Router(config-if)#ip address 172.1.2.1 255.255.255.0
Router(config-if)#no shutdown

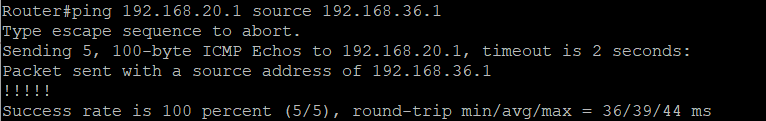

R2pingR1：
在这里插入图片描述
本实验现象：
在ping包过程中的数据包没有加密

2.OSPF over GRE

R1配置

Router(config)#interface tunnel 0
Router(config-if)#ip add 1.1.1.1 255.255.255.0
Router(config-if)#tunnel source fastEthernet 0/0
Router(config-if)#tunnel destination 172.1.2.2
Router(config-if)#exit
Router(config)#no ip route 192.168.36.0 255.255.255.0 tunnel 0
Router(config)#router ospf 1
Router(config-router)#network 192.168.20.0 0.0.0.255 a 0
Router(config-router)#exit

R2配置

Router(config)#interface tunnel 0
Router(config-if)#ip add 1.1.1.2 255.255.255.0
Router(config-if)#tunnel source fastEthernet 0/0
Router(config-if)#tunnel destination 172.1.1.2
Router(config-if)#exit
Router(config)#no ip route 192.168.20.0 255.255.255.0 tunnel 0
Router(config)#router ospf 1
Router(config-router)#network 1.1.1.0 0.0.0.255 a 0
Router(config-router)#network 192.168.36.0 0.0.0.255 a 0
Router(config-router)#exit

本实验现象：
OSPF邻居通过tunnel隧道建立，ospf数据包来触发GRE，OSPF数据报文承载在GRE数据包中，学习到对方的私网路由

3.GRE over IPSec

R1配置

Router(config)#interface tunnel 0
Router(config-if)#ip add 1.1.1.1 255.255.255.0
Router(config-if)#tunnel source fastEthernet 0/0
Router(config-if)#tunnel destination 172.1.2.2
Router(config-if)#exit
Router(config)#crypto isakmp enable
Router(config)#crypto isakmp policy 1
Router(config-isakmp)#authentication pre-share
Router(config-isakmp)#hash md5
Router(config-isakmp)#group 2
Router(config-isakmp)#encryption des
Router(config-isakmp)#exit
Router(config)#crypto isakmp key 0 cisco address 172.1.2.2
Router(config)#crypto ipsec transform-set cisco esp-des  esp-md5-hmac
Router(cfg-crypto-trans)#exit
Router(config)#access-list 101  permit ip host  172.1.1.2 host 172.1.2.2
Router(config)#crypto map cisco 10 ipsec-isakmp
Router(config-crypto-map)#set peer 172.1.2.2
Router(config-crypto-map)#set transform-set cisco
Router(config-crypto-map)#match address 101
Router(config-crypto-map)#exit
Router(config)#interface fastEthernet 0/0
Router(config-if)#crypto map cisco

R2配置

Router(config)#interface tunnel 0
Router(config-if)#ip add 1.1.1.2 255.255.255.0
Router(config-if)#tunnel source fastEthernet 0/0
Router(config-if)#tunnel destination 172.1.1.2
Router(config-if)#exit
Router(config)#crypto isakmp enable
Router(config)#crypto isakmp policy 1
Router(config-isakmp)#encryption des
Router(config-isakmp)#authentication pre-share
Router(config-isakmp)#hash md5
Router(config-isakmp)#group 2
Router(config-isakmp)#exit
Router(config)#crypto isakmp key 0 cisco address 172.1.1.2
Router(config)#crypto ipsec transform-set cisco esp-des esp-md5-hmac
Router(cfg-crypto-trans)#exit
Router(config)#access-list 101 permit ip host 172.1.2.2 host 172.1.1.2
Router(config)#crypto map cisco 10 ipsec-isakmp
Router(config-crypto-map)#set peer 172.1.1.2
Router(config-crypto-map)#set transform-set cisco
Router(config-crypto-map)#match address 101
Router(config-crypto-map)#exit
Router(config)#interface fastEthernet 0/0
Router(config-if)#crypto map cisco

本实验现象：
GRE本身不能解决VPN传输数据的安全性，通过承载在IPSec VPN中实现安全性的要求，R2客户端定义感兴趣的流量是公网地址，R2pingR1的时候，触发GRE的流量，被GRE封装，打上新的IP头部，这时匹配IPSec的流量做IPSec，这样实现的了GRE被IPSec承载，实现了安全性的要求。
