一、磁盘

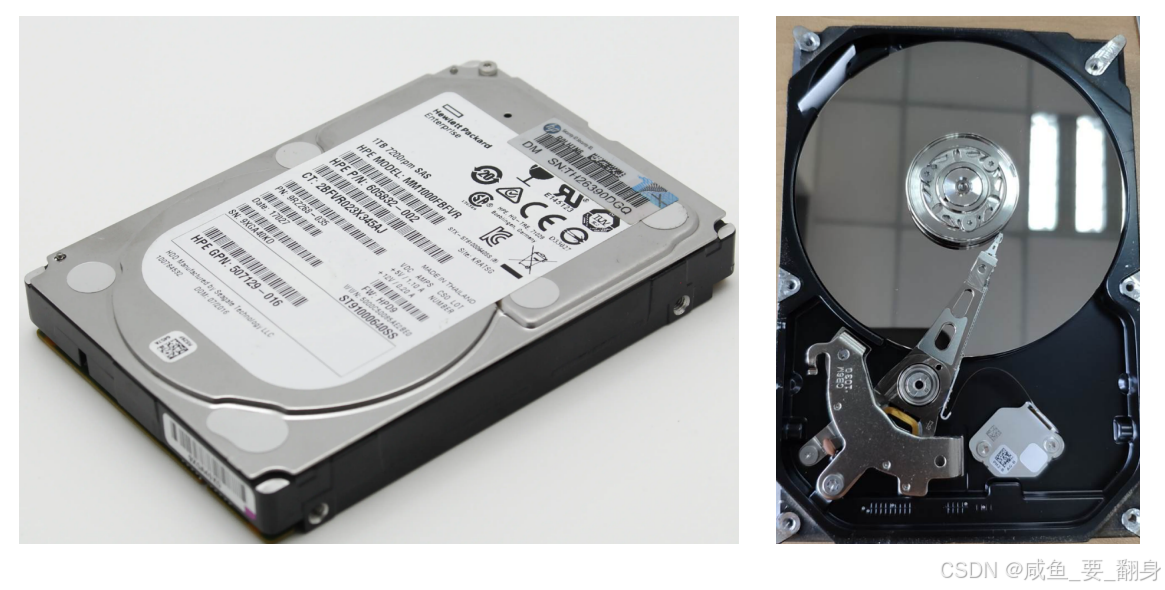

        磁盘是计算机中用于存储数据的核心设备，主要分为机械硬盘（HDD）和固态硬盘（SSD）两大类：

1、机械硬盘（HDD）

• 原理：通过磁头在高速旋转的磁性盘片上读写数据，依赖机械运动。

• 结构：由盘片、磁头、马达等机械部件组成。

• 特点：

  • 容量大（可达数十TB）、成本低（单位容量价格低）。

  • 速度较慢（因机械操作，寻道时间长）、功耗较高、怕震动。

2、固态硬盘（SSD）

• 原理：基于闪存芯片（NAND Flash），无机械部件，通过电子信号读写。

• 特点：

  • 速度快（尤其随机读写）、抗震、低功耗、无噪音。

  • 容量较小（主流为512GB-4TB）、成本较高、寿命受写入次数限制。

关键参数

• 容量：如1TB、2TB等。

• 接口：SATA、NVMe（影响传输速度）。

• 速度：SSD的IOPS（每秒操作数）远高于HDD。

应用场景

• HDD：适合大容量冷存储（如备份、归档）。

• SSD：适合系统盘、高频应用（如游戏、数据库）。

发展趋势

        SSD因性能优势逐渐成为主流，但HDD在大容量存储中仍占成本优势。新技术如QLC闪存、PCIe 4.0/5.0接口进一步推动SSD发展。

---

二、 服务器

        服务器（Server） 是一种高性能计算机，专门用于为其他设备（客户端）提供数据、服务或资源。它通常运行在网络环境中，承担存储、计算、应用托管等任务，是互联网、企业IT架构的核心设备。

1、服务器的主要功能

• 数据存储：如文件服务器、数据库服务器。

• 应用托管：运行Web服务（如网站）、邮件服务、游戏服务器等。

• 计算处理：高性能计算（HPC）、AI训练、大数据分析。

• 网络管理：DNS服务器、代理服务器、防火墙等。

2、服务器的分类

（1）按形态分类

• 塔式服务器：类似台式机，适合小型企业。

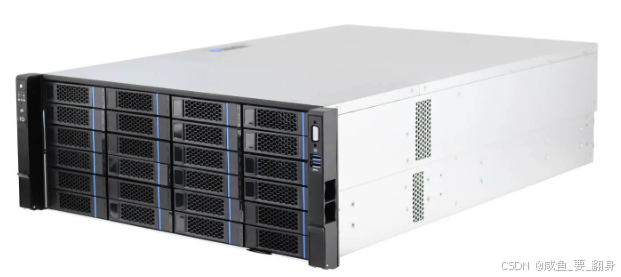

• 机架式服务器（1U/2U/4U）：标准机柜安装，适用于数据中心。

• 刀片服务器：高密度计算，适合云计算和虚拟化。

• 超融合服务器：整合计算、存储、网络，简化IT架构。

（2）按用途分类

• Web服务器（如Nginx、Apache）

• 数据库服务器（如MySQL、SQL Server）

• 文件服务器（如NAS、FTP服务器）

• 虚拟化服务器（如VMware、Hyper-V）

• 邮件服务器（如Exchange、Postfix）

（3）按架构分类

• x86服务器（Intel/AMD CPU，通用性强）

• ARM服务器（低功耗，适合云计算）

• 大型机/小型机（IBM Power、Oracle SPARC，高可靠性）

3、服务器的关键组件

• CPU：多核高性能处理器（如Intel Xeon、AMD EPYC）。

• 内存：大容量ECC内存（纠错码，提高稳定性）。

• 存储：高速SSD（系统盘）+ 大容量HDD（数据存储）。

• 网络：万兆（10Gbps）或更高网卡，支持远程管理（如IPMI）。

• RAID：磁盘阵列（提高数据冗余和性能）。

• 电源：冗余电源（防止断电故障）。

4、服务器 vs 普通PC

特性	服务器	普通PC
稳定性	24/7 运行，支持冗余（电源、硬盘）	非持续运行，无冗余设计
性能	多核CPU、大内存、高速存储	普通CPU，内存较小
扩展性	支持多硬盘、多网卡、GPU加速	扩展能力有限
系统	Server OS（如Linux、Windows Server）	普通Windows/macOS

5、发展趋势

• 云计算：虚拟化、容器化（Docker/K8s）降低物理服务器依赖。

• 边缘计算：分布式服务器（靠近数据源，减少延迟）。

• 绿色服务器：低功耗设计（如ARM架构、液冷技术）。

• AI服务器：搭载GPU/TPU，加速机器学习训练。

---

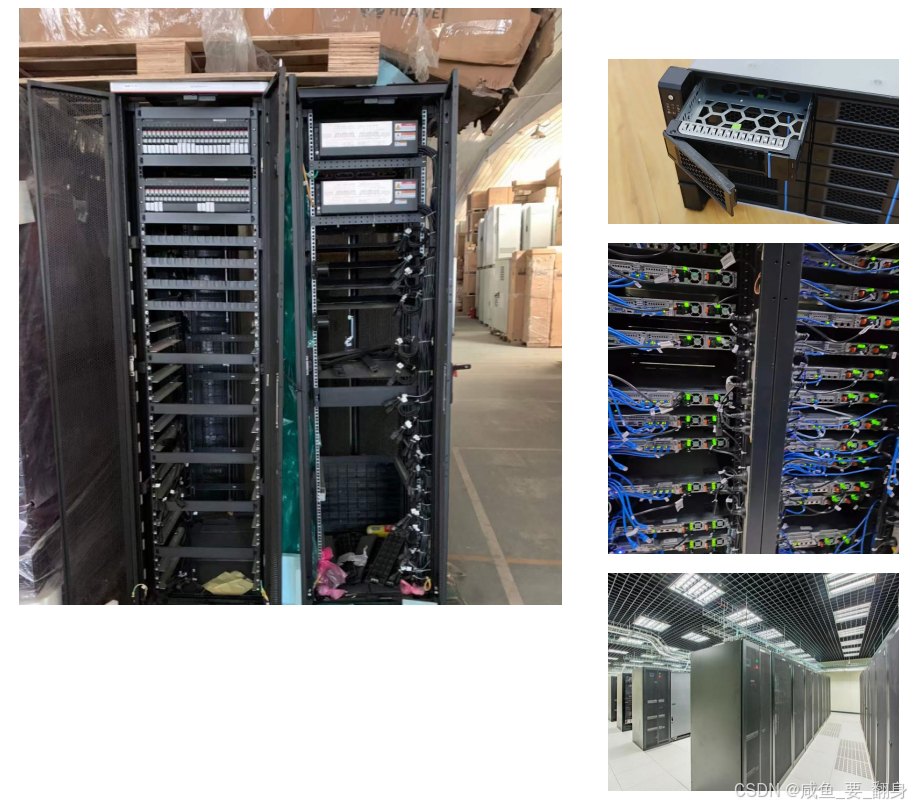

三、机柜

        机柜（Server Rack） 是一种标准化框架结构，用于集中安装和保护服务器、网络设备、存储设备等IT硬件，提供良好的散热、布线和管理环境，广泛应用于数据中心、企业机房和网络机柜间。

1、机柜的主要功能

• 设备安装：固定服务器、交换机、UPS等设备。

• 散热管理：提供风道设计，优化设备冷却。

• 布线整理：规范电源线、网线，减少杂乱。

• 物理安全：带锁门设计，防止未授权访问。

• 抗震防尘：保护设备免受环境影响。

2、机柜的分类

（1）按结构分类

• 开放式机架（Open Rack）：无前后门，便于散热和维护，适合高密度计算环境（如超算中心）。

• 封闭式机柜（Enclosed Cabinet）：带门和侧板，防尘降噪，适合企业机房。

（2）按尺寸分类

• 宽度：标准19英寸（48.26cm），兼容主流服务器/网络设备。

• 高度：以 U（Unit，1U=1.75英寸≈4.45cm） 计算，常见规格：

  • 网络机柜：6U-15U（用于交换机、路由器）。

  • 服务器机柜：42U-48U（标准数据中心机柜）。

• 深度：

  • 浅机柜（600-800mm）：适合网络设备。

  • 深机柜（900-1200mm）：适合服务器、存储设备。

（3）按用途分类

• 服务器机柜：承载服务器、存储设备，支持高负载。

• 网络机柜：安装交换机、防火墙、配线架。

• 壁挂机柜：小型设备（如监控、路由器）安装。

• 抗震机柜：特殊加固，适用于地震多发地区。

3、机柜的关键组件

• 立柱（导轨）：用于固定设备，支持19英寸标准安装。

• 层板/托盘：放置非机架式设备（如NAS、UPS）。

• PDU（电源分配单元）：提供多路供电，支持智能监控。

• 散热系统：风扇、空调挡板、通风孔设计。

• 线缆管理：理线槽、扎带、光纤管理盒。

• 安全配件：电子门锁、监控摄像头。

4、机柜 vs 普通架子

特性	标准机柜	普通架子/柜子
兼容性	19英寸标准，支持U高度设备	无标准，设备摆放随意
散热	优化风道设计，支持强制散热	无专门散热，易过热
布线	理线槽、PDU，整洁规范	线缆杂乱，难管理
安全性	带锁门，防尘防干扰	开放，无保护措施

5、机柜选型要点

1. 尺寸匹配：确保深度、高度适配设备（如服务器需≥900mm深）。

2. 承重能力：重型机柜需支持800kg以上（全负载时）。

3. 散热方案：选择前后通风或冷热通道封闭设计。

4. 扩展性：预留空间供未来设备增加。

5. 品牌与认证：主流品牌（如APC、华为、威图）符合国际标准（如TIA-942）。

6、发展趋势

• 模块化机柜：灵活扩展，适应云计算需求。

• 智能机柜：集成温湿度传感器、远程监控（如IoT管理）。

• 高密度机柜：支持液冷服务器，降低PUE（能耗比）。

---

四、机房

        机房（Data Center/Computer Room） 是专门用于集中存放和管理服务器、网络设备及存储设备的物理空间，为IT设备提供稳定运行所需的电力、制冷、安防和网络环境，是企业和互联网服务的核心基础设施。

1、机房的核心功能

• 设备托管：存放服务器、交换机、存储等IT硬件。

• 环境控制：恒温恒湿、防尘、防火、防静电。

• 电力保障：不间断电源（UPS）、柴油发电机备份。

• 网络连接：高速光纤接入，低延迟互联。

• 安全管理：门禁监控、消防系统、防雷击。

2、机房的分类

（1）按规模分类

• 微型机房（<10㎡）：企业小机房、边缘计算节点。

• 中小型机房（10-100㎡）：企业自用数据中心。

• 大型数据中心（>1000㎡）：云计算服务商（如AWS、阿里云）。

（2）按用途分类

• 企业机房：支撑内部IT系统（如ERP、OA）。

• IDC（互联网数据中心）：对外提供托管/云服务。

• 灾备机房：异地容灾，保障数据安全。

• 边缘机房：靠近用户侧（如5G基站机房）。

3、机房的关键系统

系统	功能与设备
供配电	市电接入、UPS、蓄电池、柴油发电机
制冷	精密空调（CRAC）、冷热通道封闭、液冷
网络	核心交换机、光纤布线、BGP接入
安防	门禁系统、视频监控、红外报警、气体灭火
监控	动环监控（温湿度/电力/漏水检测）

4、机房 vs 普通房间

对比项	专业机房	普通房间
电力	双路供电+UPS，停电可续航数小时	无备份，断电即停
散热	精密空调，温度控制在22±2℃	依赖普通空调，易过热
安全	防火防雷防静电，7×24小时监控	无专业防护措施
网络	万兆光纤，多运营商冗余接入	普通宽带，单点故障风险

5、机房建设标准

• 国际标准：TIA-942（数据中心分级）、ISO 27001（信息安全）。

• 国内标准：GB 50174（数据中心设计规范）。

• 等级认证：

  • Tier I（基础可用性，99.671%）

  • Tier IV（容错级，99.995%，双活供电/制冷）。

6、发展趋势

• 模块化机房：预装式微模块（如华为FusionModule），快速部署。

• 绿色数据中心：液冷技术、自然冷却（PUE<1.2）。

• 智能化运维：AI预测性维护、机器人巡检。

• 边缘数据中心：低延迟场景（如自动驾驶、VR）。

---

五、光碟（光盘）存储技术

1、基本概念

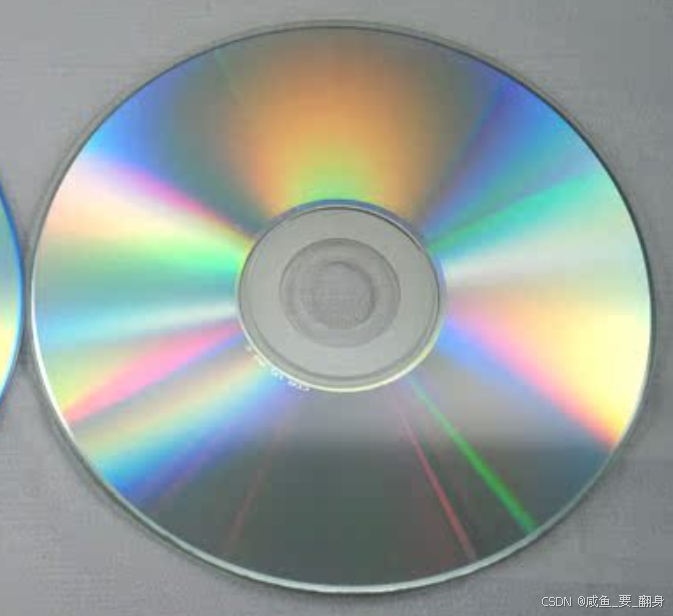

        光碟（Optical Disc）是一种利用激光技术进行数据读写的非易失性存储介质，属于外部存储设备。与机械硬盘（HDD）不同，光碟采用光学读写方式，无机械磁头结构，因此具有更好的抗震性和更长的保存寿命。

2、主要特点

• 存储方式：数据以凹坑（Pits）和平面（Lands）的形式存储在反射层上，通过激光反射差异读取信号。

• 读写方式：

  • 只读型（ROM）：如CD-ROM、DVD-ROM，数据出厂时写入，不可修改。

  • 可记录型（R）：如CD-R、DVD-R，允许用户一次性写入数据。

  • 可擦写型（RW）：如CD-RW、DVD-RW，支持多次擦写。

• 访问速度：比机械硬盘慢（CD-ROM典型速度约150KB/s，DVD约10.5MB/s），但比早期磁带存储快。

• 容量与成本：

  • CD（700MB） → DVD（4.7GB~17GB） → Blu-ray（25GB~128GB）

  • 单位存储成本极低，适合大规模数据分发（如软件、影视发行）。

3、应用场景

• 数据存档：长期存储（理论寿命可达50~100年）。

• 多媒体分发：音乐CD、影视DVD/蓝光。

• 系统安装盘：操作系统或软件安装介质（如Windows安装盘）。

4、对比机械硬盘（HDD）

特性	光碟	机械硬盘（HDD）
存储原理	光学读写（激光）	磁记录（磁头+盘片）
速度	较慢（依赖转速，如8x~16x）	较快（7200RPM~15000RPM）
容量	较小（最大百GB级）	较大（单盘可达20TB+）
抗震性	高（无机械寻址）	低（磁头易受震动影响）
成本	极低（分发场景）	较低（大容量存储）

5、发展趋势

        随着U盘、SSD、云存储的普及，光碟在消费级市场的使用减少，但在长期归档存储和特定行业（如影视、医疗）仍具不可替代性。未来可能向更高容量（如全息存储）或专业领域发展。

---

六、磁盘、服务器、机柜、机房的层级包含关系

1、层级关系图示

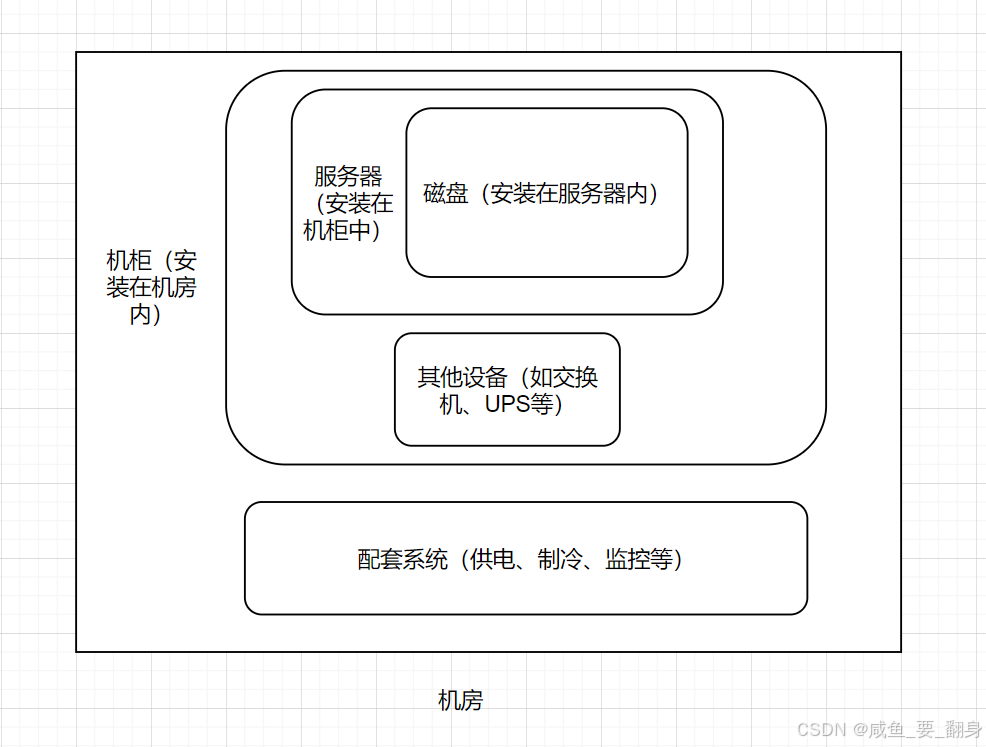

2、详细包含关系

层级	说明
磁盘	存储数据的硬件，直接安装在服务器内部（如HDD/SSD），是服务器的最小组成单元之一。
服务器	包含磁盘、CPU、内存等组件，是提供计算/存储服务的核心设备，通常以U为单位安装在机柜中。
机柜	用于集中安装和管理多台服务器及网络设备，标准19英寸宽度，提供电源、散热和理线支持。
机房	容纳多个机柜及配套设施（如空调、UPS、消防），是整个IT基础设施的物理空间载体。

3、协作流程示例

1. 数据存储：磁盘 → 服务器 → 机柜 → 机房

   用户数据存入磁盘 → 服务器处理数据 → 机柜整合多台服务器 → 机房保障服务器运行环境。

2. 服务访问：机房 → 机柜 → 服务器 → 磁盘

   用户请求通过机房网络进入 → 机柜内服务器响应 → 服务器从磁盘读取数据返回。

4、扩展说明

• 若缺少某一层：

  • 无磁盘 → 服务器无法存储数据；

  • 无机柜 → 服务器散乱，散热/管理困难；

  • 无机房 → 设备暴露在风险环境（如断电、高温）。

• 云计算场景：
  虚拟化技术可抽象部分层级（如云服务器无需用户感知物理机柜/机房），但底层仍依赖此结构。

总结

        四者形成“磁盘∈服务器∈机柜∈机房”的包含关系，共同支撑IT服务的稳定运行。理解层级有助于设计高可用的基础设施架构。

---

七、磁盘中的磁铁：数据存储的核心原理

1、磁铁的作用

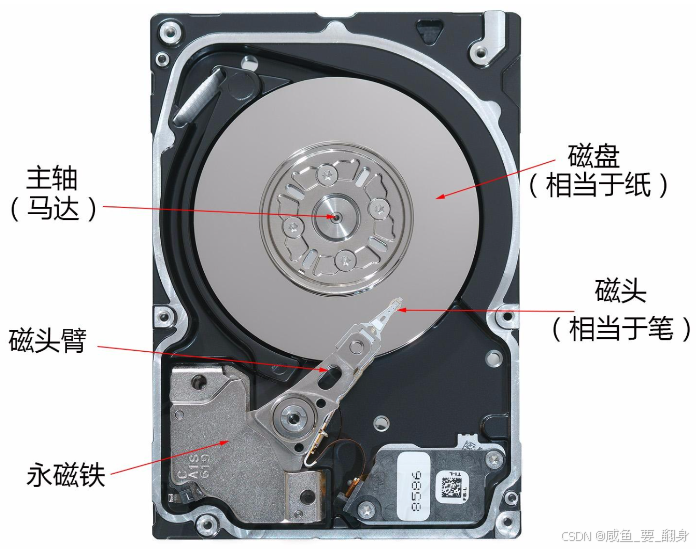

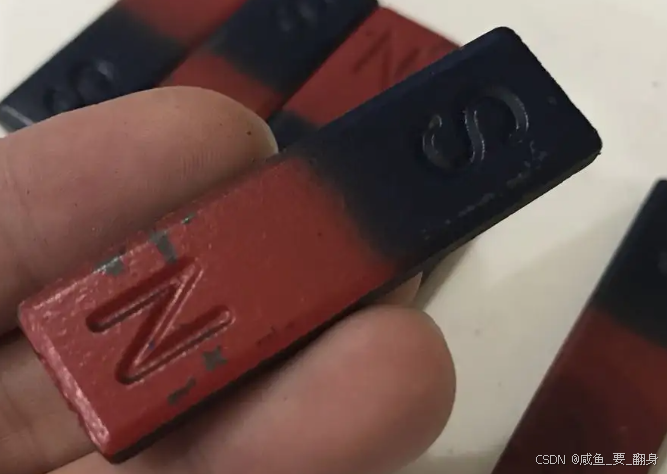

        在传统机械硬盘（HDD）中，磁铁（磁性材料）是数据存储的物理基础，通过磁化盘片表面的微小区域来记录二进制数据（0和1）。

2、关键组件与磁铁的关系

• 盘片（Platter）：

  • 由玻璃或铝合金制成，表面覆盖磁性材料层（如钴合金）。

  • 数据通过磁头的磁场改变盘片上磁性颗粒的极性（北极/南极）。

• 磁头（Read/Write Head）：

  • 写入时：利用电磁铁产生磁场，改变盘片磁性颗粒的排列方向。

  • 读取时：检测磁性颗粒的磁场方向（感应电流变化）。

3、磁铁的工作原理

• 写入数据：
  磁头通电流产生磁场，将盘片上的磁性颗粒磁化为不同方向（代表0或1）。

  • 例如：北极向上=1，南极向上=0。

• 读取数据：
  磁头划过盘片时，磁性颗粒的磁场方向会引发磁头线圈中的电流变化，转换为电信号。

4、磁性材料的特性

• 高矫顽力：需较强磁场才能改变磁化方向，确保数据稳定性。

• 微小颗粒：现代硬盘的磁性颗粒仅约10-20纳米，提升存储密度（如1TB盘片）。

5、对比固态硬盘（SSD）

• SSD无磁铁：使用闪存芯片（NAND）存储电荷，无需磁性材料。

• HDD依赖磁铁：机械结构限制速度，但成本更低，适合大容量存储。

6、磁铁技术的演进

• 垂直磁记录（PMR）：磁性颗粒垂直排列，提升密度。

• 热辅助磁记录（HAMR）：激光加热辅助写入，未来可达50TB+容量。

总结

        磁盘中的磁铁通过微观磁化实现数据存储，是机械硬盘（HDD）的核心技术。随着存储需求增长，磁记录技术仍在不断创新，但SSD的崛起正在改变存储市场格局。

---

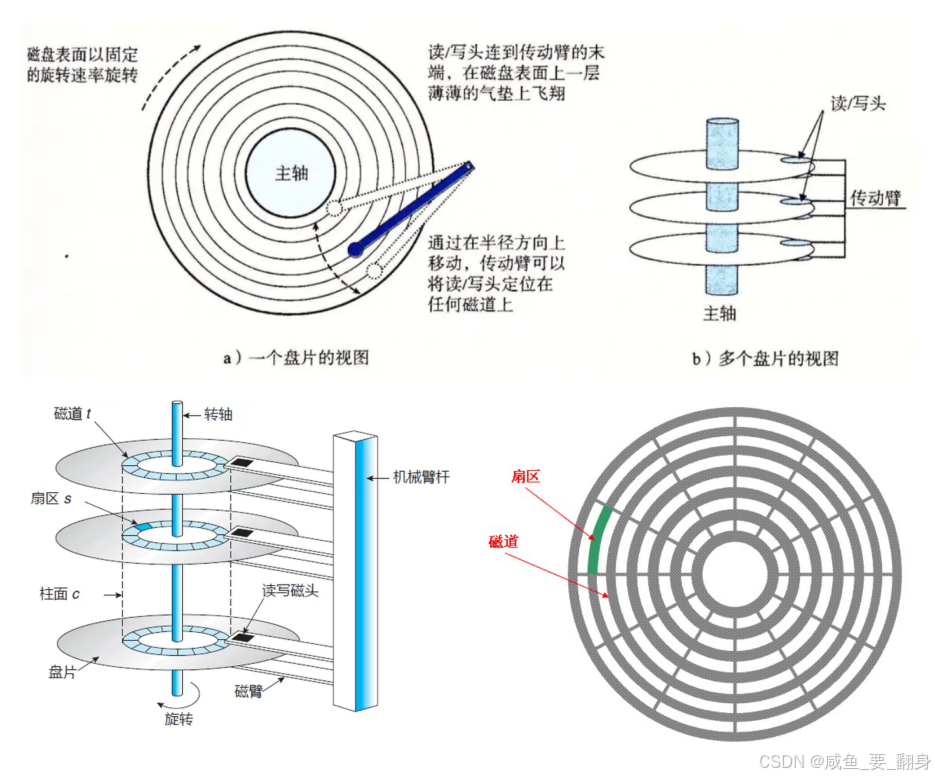

八、磁盘的物理结构

---

九、磁盘存储结构

扇区：是磁盘（HDD/SSD）存储数据的最小物理单位，由操作系统或磁盘控制器管理，通常大小为 512字节（传统）或 4KB（现代高级格式化磁盘），是块设备！！！

1、如何定位一个扇区？

1. 首先定位磁头（Header）
2. 确定磁头要访问的柱面（磁道/Cylinder）
3. 最后定位具体的扇区（Sector）
4. 通过CHS地址完成最终定位

        文件本质上就是数据，包含内容和属性，最终都存储在若干个扇区中。既然能定位单个扇区，自然也能定位多个连续扇区。

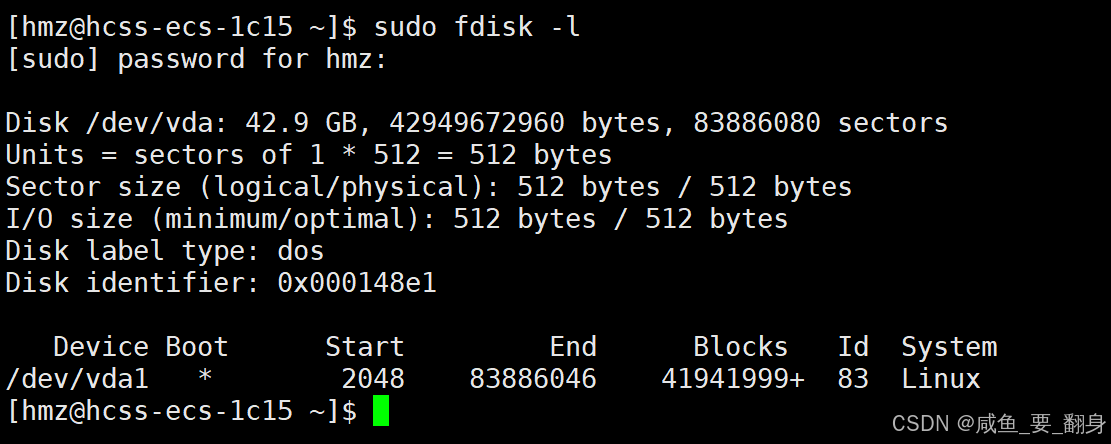

        这个命令是 sudo fdisk -l，用于以管理员权限列出系统中的磁盘分区信息。从输出内容来看，系统检测到一个磁盘 /dev/vda，以下是解析：

2、磁盘基本信息

• 磁盘路径: /dev/vda

• 总容量: 42.9 GB（42,949,672,960 字节）

• 扇区数: 83,886,080 个

• 扇区大小: 512 字节（逻辑/物理大小一致）

• I/O 大小: 最小/最优均为 512 字节

• 磁盘标签类型: dos（MBR 分区表）

• 磁盘标识符: 0x000148e1

3、分区信息

分区	启动标志	起始扇区	结束扇区	块数	类型 ID	系统类型
/dev/vda1	*（可启动）	2048	83,886,046	41,941,999+	83	Linux

1. 分区设备: /dev/vda1，是磁盘 /dev/vda 的唯一分区。

2. 启动标志: *，表示该分区被标记为可启动（通常用于系统引导）。

3. 起始和结束扇区:

   • 从扇区 2048 开始，到扇区 83,886,046 结束。

   • 起始偏移 2048 扇区（即 1MB 对齐，符合现代分区规范）。

4. 块数: 约 41,941,999 个块（每块 1KB，即分区大小约 40 GB）。

5. 类型 ID: 83，表示这是一个 Linux 原生文件系统分区（如 ext4、xfs 等）。

4、总结

• 磁盘 /dev/vda 采用 MBR 分区表，只有一个分区 /dev/vda1，格式为 Linux 文件系统，占用几乎全部磁盘空间（约 40 GB），并设置为可启动。

• 可能是系统根分区（/），常见于云服务器或虚拟机的默认配置。

注意: 命令需要 sudo 权限才能查看磁盘信息，普通用户需输入密码验证。

扇区是磁盘读写数据的最小单位，标准大小为512字节。

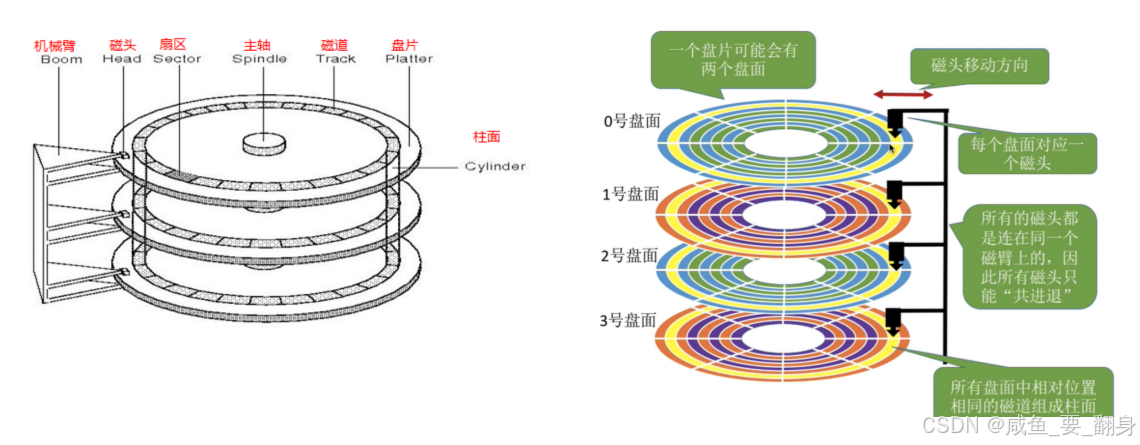

• 磁头（head）数量：每个盘片通常有上下两个磁头
• 磁道（track）数量：从外圈到内圈依次编号为0磁道、1磁道...，靠近主轴的同心圆仅用于停靠磁头，不存储数据
• 柱面（cylinder）数量：由磁道组成的柱面，其数量等于磁道数
• 扇区（sector）数量：每个磁道被等分为若干扇形区域，各磁道的扇区数相同
• 盘片（platter）数量：即磁盘中盘片的数量

磁盘容量计算公式：磁头数 × 磁道（柱面）数 × 每磁道扇区数 × 每扇区字节数

重要细节：传动臂上的所有磁头保持同步移动（此特性将在后续说明中起关键作用）

例如：

        一个3盘片的硬盘有6个盘面（6个磁头），每个盘面有独立的磁道，但同一半径的6个磁道属于同一柱面。

5、CHS寻址

        柱面（cylinder）、磁头（head）和扇区（sector）这三个参数可以准确定位数据，这种定位方式被称为CHS寻址：

        CHS寻址方式在早期磁盘中非常高效，通过确定磁头、柱面和扇区位置即可准确定位数据。然而，CHS寻址支持的硬盘容量存在限制：系统采用8位存储磁头地址、10位存储柱面地址、6位存储扇区地址，每个扇区固定为512字节。因此，CHS寻址模式下硬盘最大容量为256×1024×63×512B=8064MB（按1MB=1048576B计算），若以1MB=1000000B换算则约为8.4GB。

CHS寻址参数定义

• 磁头地址（Heads）：8位 → 可表示范围 0~255，共 256个磁头

• 柱面地址（Cylinders）：10位 → 可表示范围 0~1023，共 1024个柱面

• 扇区地址（Sectors）：6位 → 可表示范围 1~63（扇区编号从1开始），共 63个扇区/磁道

• 扇区大小固定：512字节

---

十、磁盘的逻辑结构

1、理解过程

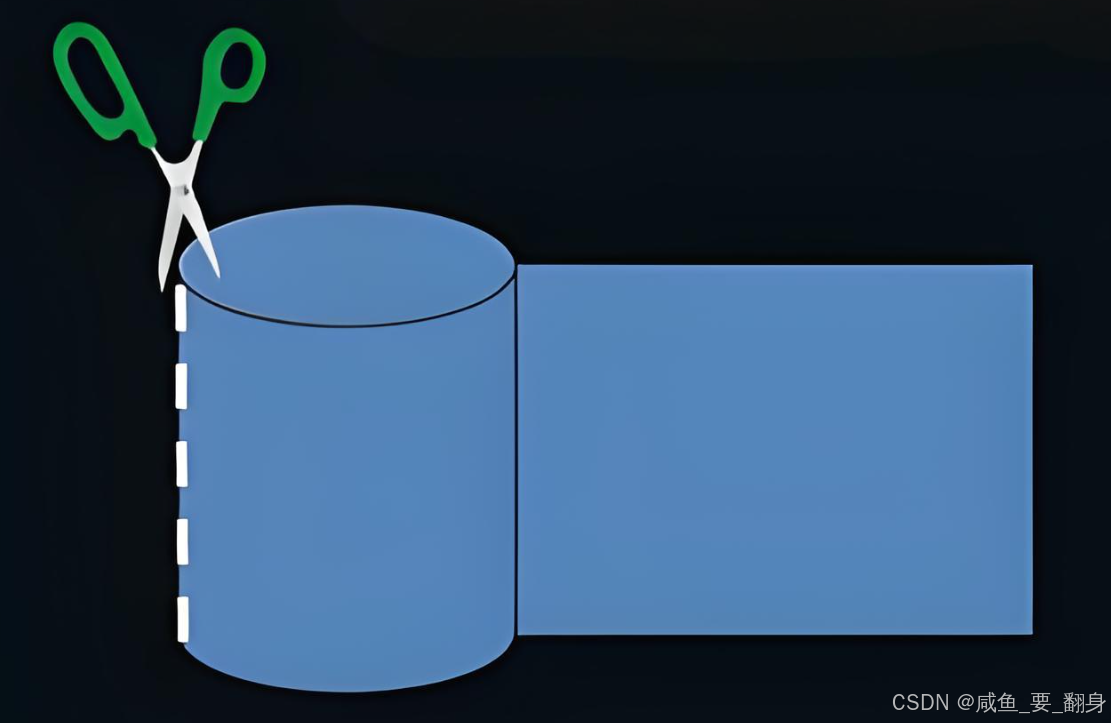

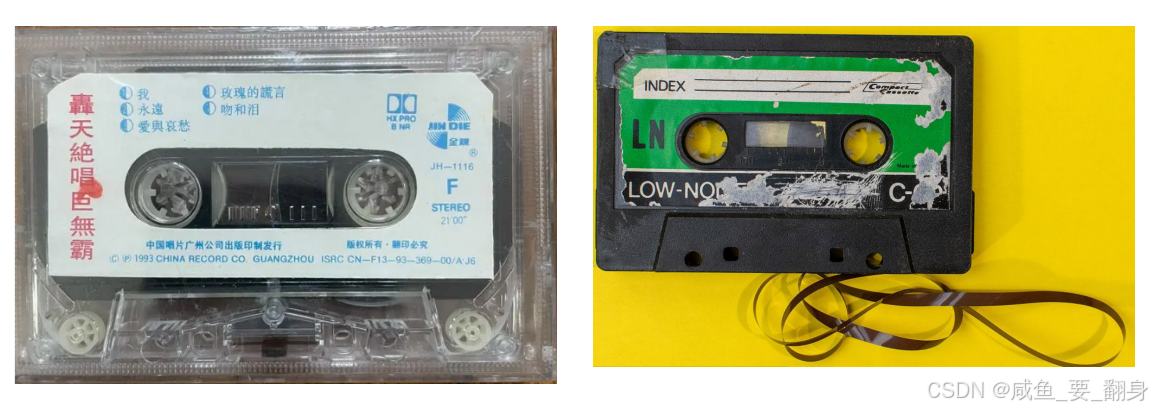

磁带上面可以存储数据，我们可以把磁带“拉直”，形成线性结构

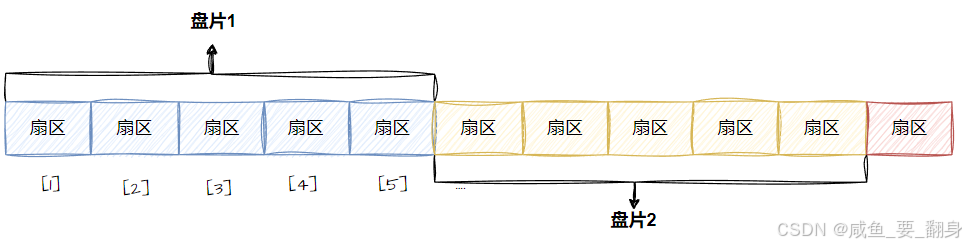

        那么磁盘本质上虽然是硬质的，但是逻辑上我们可以把磁盘想象成为卷在一起的磁带，那么磁盘的逻辑存储结构我们也可以类似于：

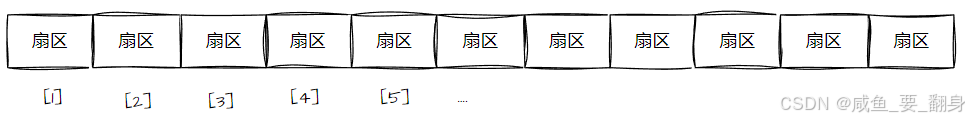

这样每一个扇区，就有了一个线性地址(其实就是数组下标)，这种地址叫做LBA。

2、真实过程

关键细节：传动臂上的磁头是同步运动的

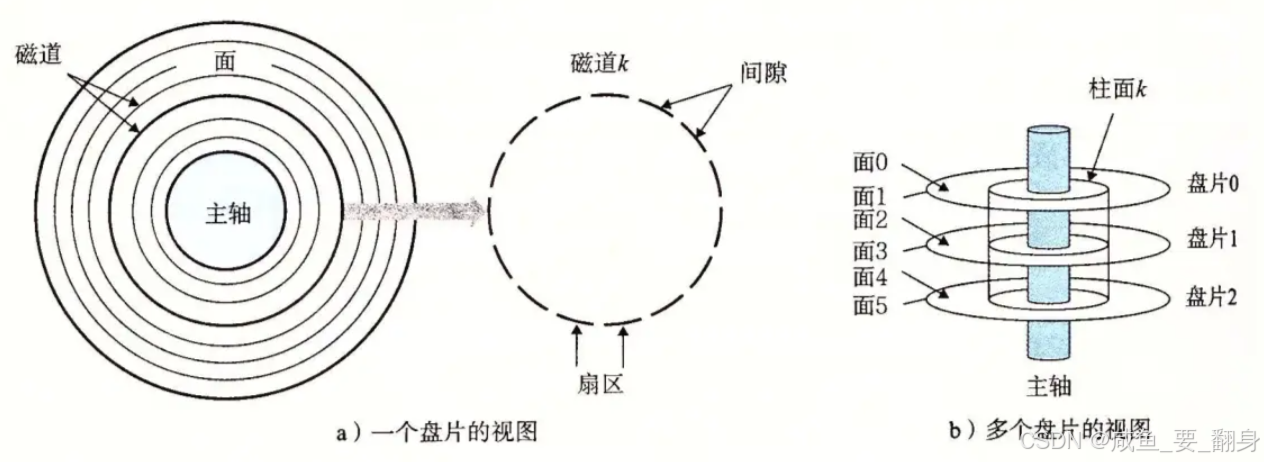

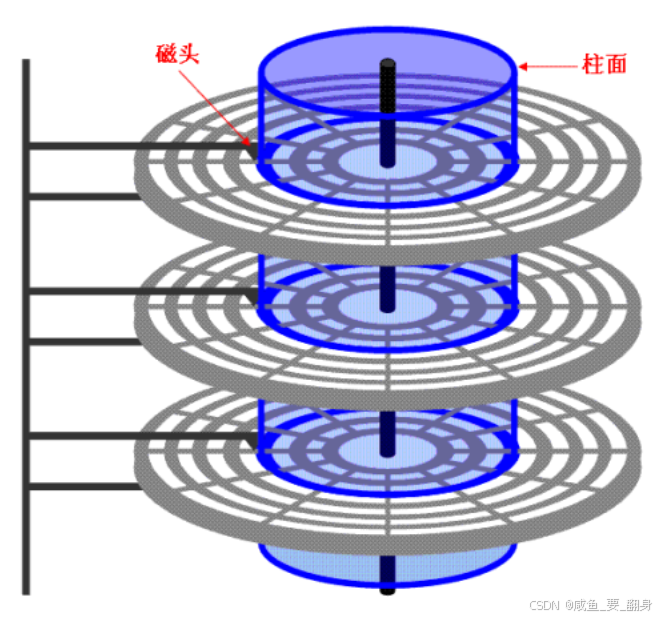

        柱面是一个逻辑概念，指的是各个盘面上半径相同的磁道在逻辑上组成的圆柱形结构。虽然磁盘在物理上由多个盘面组成，但从逻辑视角来看，整个磁盘可以视为由这些"柱面"层层卷绕而成，犹如下面的卷片：

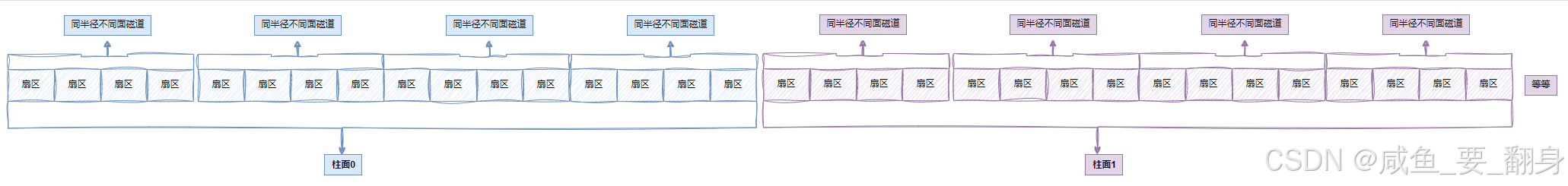

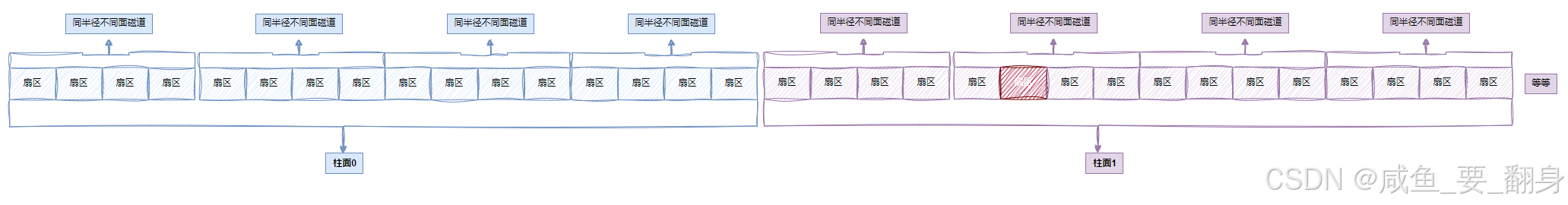

磁盘的实际结构如下：磁道：某一盘面的某一个磁道展开

即：一维数组

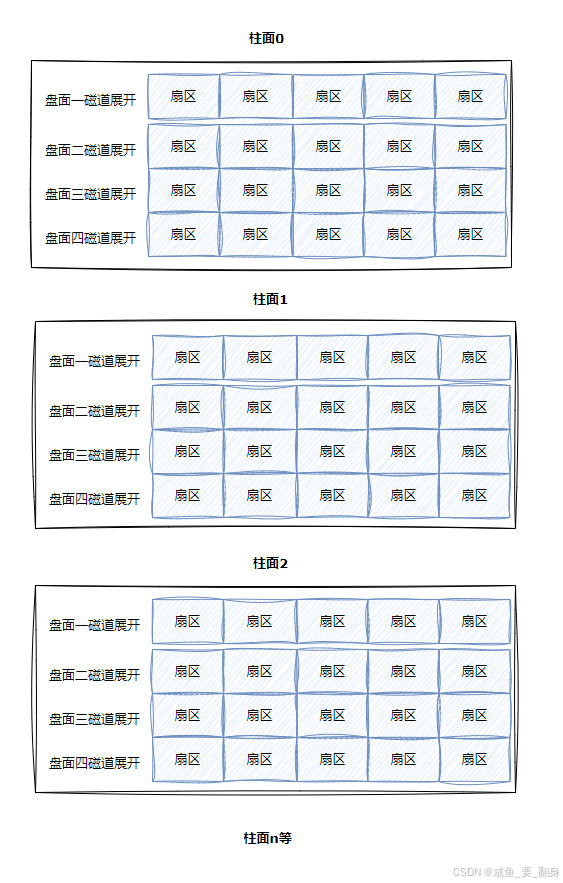

柱面概念：所有盘面上同一磁道组成的圆柱形区域

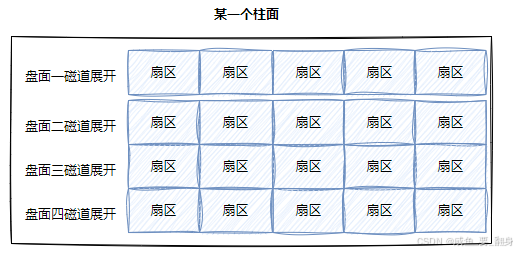

• 柱面上的每个磁道包含相同数量的扇区
• 这实际上构成了一个二维数组结构
• 整个磁盘可以看作是由多个这样的二维数组组成的存储空间

        可以将整个磁盘视为由多张二维扇区表组成的三维数组结构。访问特定扇区时，需要依次定位三个坐标：首先确定柱面（Cylinder），然后在选定柱面内定位磁道（即磁头位置，Head），最后确定具体扇区（Sector），这就是CHS寻址方式的原理。

        从编程视角来看，虽然磁盘存储呈现三维结构，但底层实现本质上都是通过一维数组来完成寻址操作的，这与C/C++中的数组存储原理是一致的。

        因此，每个扇区都有一个索引号，称为LBA（Logical Block Address）地址，也就是线性地址。那么如何计算这个LBA地址呢？

---

十一、LBA与CHS地址转换说明

1、核心要点

• 操作系统只需使用LBA地址即可
• CHS与LBA的转换由磁盘固件(硬件电路/伺服系统)自动完成

2、转换公式

CHS转LBA

单个柱面的扇区总数 = 磁头数 × 每磁道扇区数
LBA = 柱面号C × 单个柱面的扇区总数 + 磁头号H × 每磁道扇区数 + 扇区号S - 1

注意事项：

• 扇区号从1开始编号，而LBA地址从0开始
• 柱面和磁道都从0开始编号
• 磁盘会自动维护总柱面数、磁道数和扇区总数等参数

CHS 转 LBA 寻址公式解析

1. 基本概念

• CHS（Cylinder-Head-Sector）：传统硬盘的物理寻址方式，通过柱面、磁头、扇区号定位数据。

• LBA（Logical Block Address）：现代硬盘的线性寻址方式，直接按顺序编号所有扇区（从0开始）。

2. 公式分解

LBA地址由CHS参数转换而来，公式：LBA = C × (H_max × S_max) + H × S_max + (S - 1)

其中：

• C：柱面号（Cylinder）

• H：磁头号（Head）

• S：扇区号（Sector）

• H_max：最大磁头数（通常=磁头总数-1）

• S_max：每磁道最大扇区数（通常=63）

3. 公式推导步骤

1. 单个柱面的扇区总数

   • 每个柱面包含所有磁头的磁道（每个磁头对应一个盘面）。

   • 每个磁道的扇区数相同（S_max）。

   • 因此：单个柱面的扇区总数 = 磁头数 × 每磁道扇区数 = H_max × S_max

2. 计算当前柱面之前的扇区总数

   • 柱面号C表示需要跳过C个完整柱面。

   • 跳过的扇区数 = C × (H_max × S_max)。

3. 计算当前磁头之前的扇区总数

   • 磁头号H表示需要跳过H个磁道的扇区。

   • 跳过的扇区数 = H × S_max。

4. 计算当前磁道内的扇区偏移

   • 扇区号S从1开始计数，而LBA从0开始编号。

   • 因此需减去1：(S - 1)。

5. 汇总
   LBA地址 = 跳过的柱面扇区 + 跳过的磁头扇区 + 当前磁道偏移：

   LBA = C × (H_max × S_max) + H × S_max + (S - 1)

4. 实例验证

假设：

• 柱面号 C = 2

• 磁头号 H = 1

• 扇区号 S = 3

• 最大磁头数 H_max = 15（共16个磁头，编号0~15）

• 每磁道扇区数 S_max = 63

计算：

1. 单个柱面的扇区总数 = 16 × 63 = 1008

2. 跳过的柱面扇区 = 2 × 1008 = 2016

3. 跳过的磁头扇区 = 1 × 63 = 63

4. 当前磁道偏移 = 3 - 1 = 2

5. LBA = 2016 + 63 + 2 = 2081

5. 为什么需要减1？

• 扇区号S在CHS中从1开始计数（历史原因，早期BIOS限制）。

• LBA从0开始编号，因此需对齐：

  • CHS的S=1 → LBA的0

  • CHS的S=63 → LBA的62

6. 几何参数的虚拟化

        现代硬盘的CHS参数（如H_max=255、S_max=63）是固件虚拟的，实际物理结构可能完全不同。LBA由硬盘控制器转换为真实物理地址。

7. 总结

• 公式本质：将三维CHS地址映射为一维线性LBA地址。

• 关键参数：磁头数和每磁道扇区数决定寻址范围。

• 应用场景：旧系统（如MBR分区表）需兼容CHS，现代系统直接使用LBA。

LBA转CHS

柱面号C = LBA // (磁头数 × 每磁道扇区数)
磁头号H = (LBA % (磁头数 × 每磁道扇区数)) // 每磁道扇区数
扇区号S = (LBA % 每磁道扇区数) + 1

注：// 表示除法取整

LBA 转 CHS 寻址公式解析

1. 基本概念

• LBA（Logical Block Address）：现代硬盘的线性寻址方式，所有扇区从0开始连续编号

• CHS（Cylinder-Head-Sector）：传统硬盘的三维物理寻址方式

2. 转换公式详解

给定：

• 总磁头数：H_max（磁头编号0 ~ H_max-1）

• 每磁道扇区数：S_max（扇区编号1 ~ S_max）

• LBA地址从0开始

转换公式：

柱面号 C = LBA // (H_max × S_max)
磁头号 H = (LBA % (H_max × S_max)) // S_max
扇区号 S = (LBA % S_max) + 1

3. 分步解析

1) 计算柱面号 C

C = LBA // (H_max × S_max)

• 每个柱面包含 H_max × S_max 个扇区

• 整数除法得到当前LBA位于第几个完整柱面

2) 计算磁头号 H

H = (LBA % (H_max × S_max)) // S_max

• 先取余得到在当前柱面内的偏移量

• 再除以每磁道扇区数，得到位于哪个磁头（磁道）

3) 计算扇区号 S

S = (LBA % S_max) + 1

• 取余得到在当前磁道内的偏移量

• 加1因为扇区编号从1开始

4. 实例验证

假设：

• H_max = 16（磁头编号0~15）

• S_max = 63

• LBA = 2081

计算：

1. 每个柱面扇区数 = 16 × 63 = 1008

2. C = 2081 // 1008 = 2

3. 剩余 = 2081 % 1008 = 65

4. H = 65 // 63 = 1

5. S = (65 % 63) + 1 = 2 + 1 = 3

结果：CHS = (2, 1, 3)

5. 边界情况验证

验证LBA = 2015（柱面2的第一个扇区）：

1. C = 2015 // 1008 = 1

2. 剩余 = 2015 % 1008 = 1007

3. H = 1007 // 63 = 15

4. S = (1007 % 63) + 1 = 63

CHS = (1, 15, 63) # 柱面1最后一个扇区

LBA = 2016（柱面2的第一个扇区）：

1. C = 2016 // 1008 = 2

2. 剩余 = 2016 % 1008 = 0

3. H = 0 // 63 = 0

4. S = (0 % 63) + 1 = 1

CHS = (2, 0, 1) # 柱面2第一个扇区

6. 注意事项

1. 扇区编号从1开始，所以最后要加1

2. 磁头编号从0开始

3. 现代硬盘的CHS参数是逻辑参数，可能与物理结构不同

4. 当LBA ≥ (H_max × S_max × C_max)时会溢出

7. 几何意义

• 将线性地址转换为三维坐标：

  • 柱面：确定径向位置

  • 磁头：确定盘面

  • 扇区：确定圆周位置

3、实际应用

• 操作系统将磁盘视为一维扇区数组，直接使用LBA地址访问
• 每个扇区的LBA地址就是数组下标
• 磁盘内部自动处理地址转换，用户无需关心CHS地址
