基于FPGA的多级流水线加法器verilog实现,包含testbench测试文件

news 2025/7/21 6:41:22

1.课题概述

2.系统仿真结果

3.核心程序

4.系统原理简介

5.参考文献

6.完整工程文件

1.课题概述

流水线（Pipeline）技术源于工业生产中的装配线理念，在数字电路中，它将一个复杂运算任务分解为若干个子任务，每个子任务由专门的电路模块（级）完成，且各级可以并行工作。前一级的输出作为后一级的输入，通过寄存器（或锁存器）在时钟边沿同步传递，从而实现 “多任务并发处理”。对于加法器而言，传统的组合逻辑加法器（如超前进位加法器）的延迟随输入位数增加而显著增长（通常与位数呈对数关系），导致最高工作频率受限。而流水线加法器通过时间换空间的策略，将长延迟的组合逻辑分割为短延迟的多级电路，每级延迟控制在一个时钟周期内，从而大幅提升工作频率。

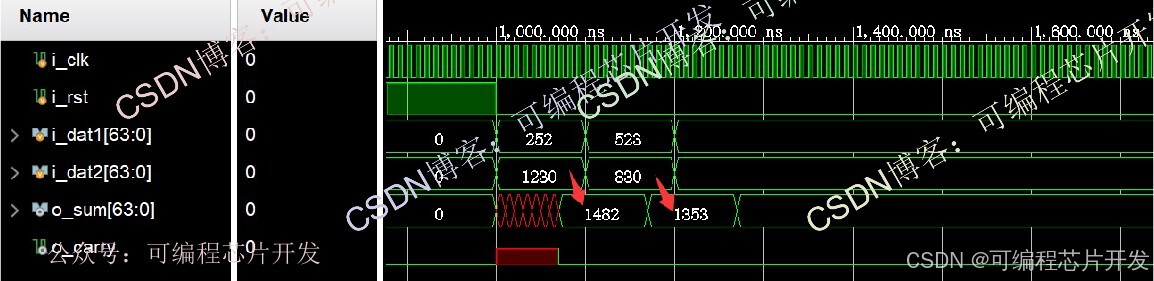

2.系统仿真结果

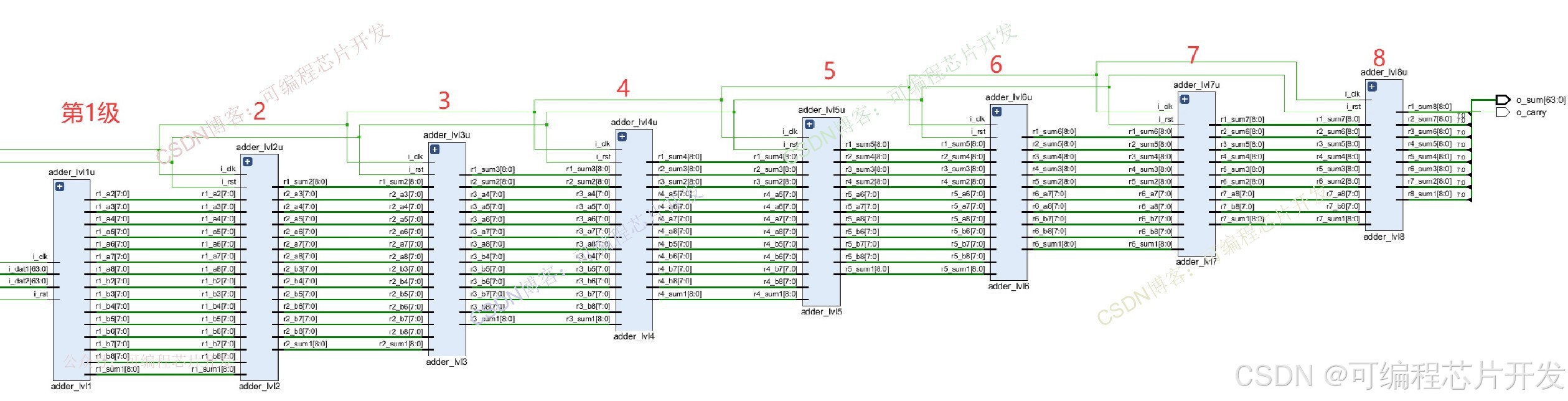

RTL结构图如下：

3.核心程序

vivado2022.2

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2025/07/20 20:27:36
// Design Name:
// Module Name: Test_multi_adder
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////module Test_multi_adder();reg           i_clk;            // 时钟信号，用于驱动流水线各级寄存器
reg           i_rst;            // 复位信号，高电平有效，复位时所有寄存器清零
reg   [63:0]  i_dat1;           // 64位输入数据1，作为加法运算的第一个操作数
reg   [63:0]  i_dat2;           // 64位输入数据2，作为加法运算的第二个操作数
wire  [63:0]  o_sum;            // 64位加法结果输出
wire          o_carry;           // 进位输出，当64位加法结果溢出时为1multi_adder multi_adderu(
.i_clk  (i_clk),            // 时钟信号，用于驱动流水线各级寄存器
.i_rst  (i_rst),            // 复位信号，高电平有效，复位时所有寄存器清零
.i_dat1 (i_dat1),           // 64位输入数据1，作为加法运算的第一个操作数
.i_dat2 (i_dat2),           // 64位输入数据2，作为加法运算的第二个操作数
.o_sum  (o_sum),            // 64位加法结果输出
.o_carry(o_carry)           // 进位输出，当64位加法结果溢出时为1
);initial
begin
i_clk=1'b1;
i_rst=1'b1;
i_dat1=64'd0;
i_dat2=64'd0;
#1000
i_rst=1'b0;
i_dat1=64'd252;
i_dat2=64'd1230;
#100
i_dat1=64'd523;
i_dat2=64'd830;
#100
i_dat1=64'd0;
i_dat2=64'd0;endalways #5 i_clk=~i_clk;endmodule
00X6_007m

4.系统原理简介

加法运算的延迟主要来自进位链（Carry Chain）。以 n 位加法器为例，两个二进制数A=an−1an−2...a0和B=bn−1bn−2...b0相加，其第 i 位的和si与进位ci+1的计算公式为：

其中，c0为初始进位（通常为 0，即无进位输入）。从公式可见，ci+1依赖于ci，形成串行的进位链：c1依赖c0，c2依赖c1，…，cn依赖cn−1。对于n位加法器，进位链的总延迟与n成正比（ ripple-carry adder）或O(logn)（超前进位加法器），但即使是超前进位，当n很大（如 64 位、128 位）时，延迟仍会超过时钟周期限制。

FPGA的架构特点（LUT、进位链资源、寄存器）对流水线加法器的实现有显著影响。主流 FPGA（如 Xilinx 7系列、Intel Cyclone系列）均提供专用进位链逻辑（如Xilinx的Carry4模块），可高效实现进位传递，因此流水线设计需与FPGA的硬件资源匹配。

与其他加法器的性能对比：

加法器类型	延迟（n 位）	吞吐量	资源消耗（LUT+FF）	适用场景
串行进位加法器	O(n)	1/T	低（n + 1）	低速、低资源场景
超前进位加法器	O(logn)	1/T	中（nlogn）	中速、中等资源场景
2级流水线加法器	2T（首次）	1/T	中（n + 2）	中高速场景
k级流水线加法器	kT（首次）	1/T	高（n + k）	高速、高吞吐量场景
