计算机网络基础：从协议到通信全解析（大致框架）

本节重点：

1.了解网络发展背景，对局域网/广域网的概念有基本认识

2.了解网络协议的意义，重点理解TCP/IP五层结构模型

3.学习网络传输的基本流程，理解封装和解包分用

一、计算机网络发展背景：

人与人之间是需要协同工作的，就注定了计算机需要协同工作，网络的产生是必然的

• 早期计算机是昂贵的大型设备（如 IBM 大型机），体积庞大、功能单一，且为 “单机运行” 模式，一台计算机仅供少数人使用，资源（如计算能力、存储）无法共享。
• 军事、科研领域首先产生了 “多设备协同” 需求：例如，美国军方需要让不同地点的计算机共享数据，以提高指挥效率；科研机构希望连接多台计算机，协同完成复杂计算（如导弹轨迹计算、气象模拟）。

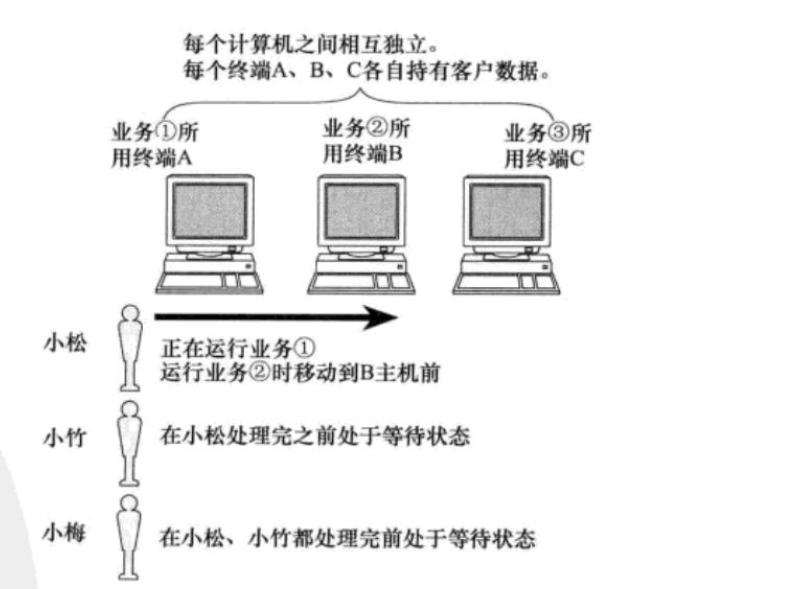

早期的计算机是独立模式（计算机之间相互独立）

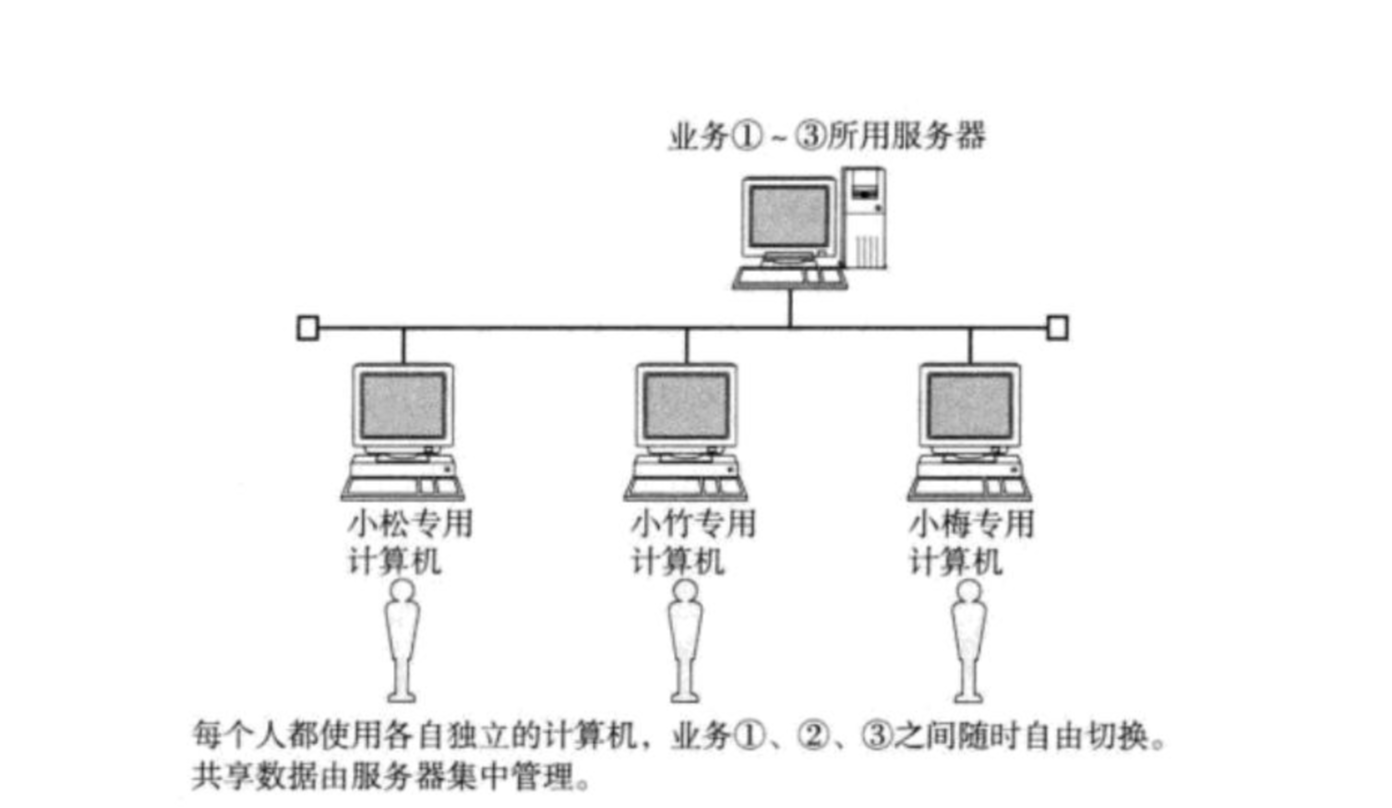

网络互联模式：多台计算机连接在一起，完成数据共享，协同工作

二、局域网与广域网：

局域网（LAN）和广域网（WAN）是计算机网络按地理覆盖范围划分的两种核心类型

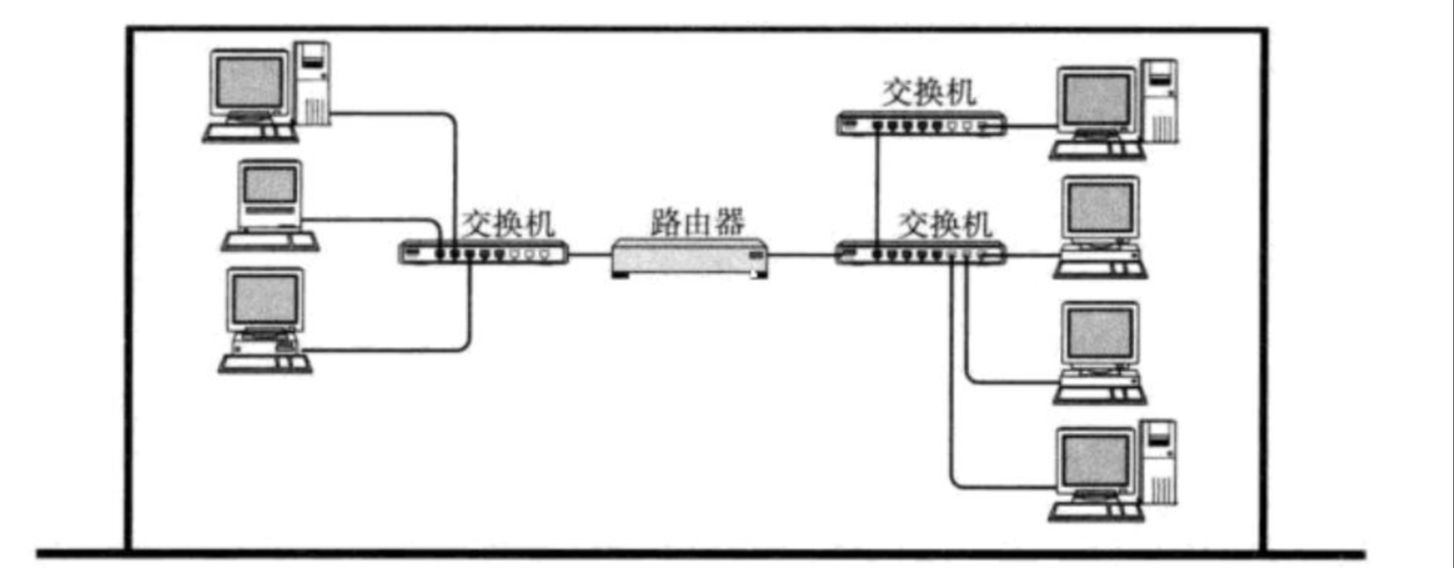

局域网：在有限地理范围内（如家庭、办公室、校园、工厂）将多台设备（计算机、手机、打印机等）互联形成的网络。

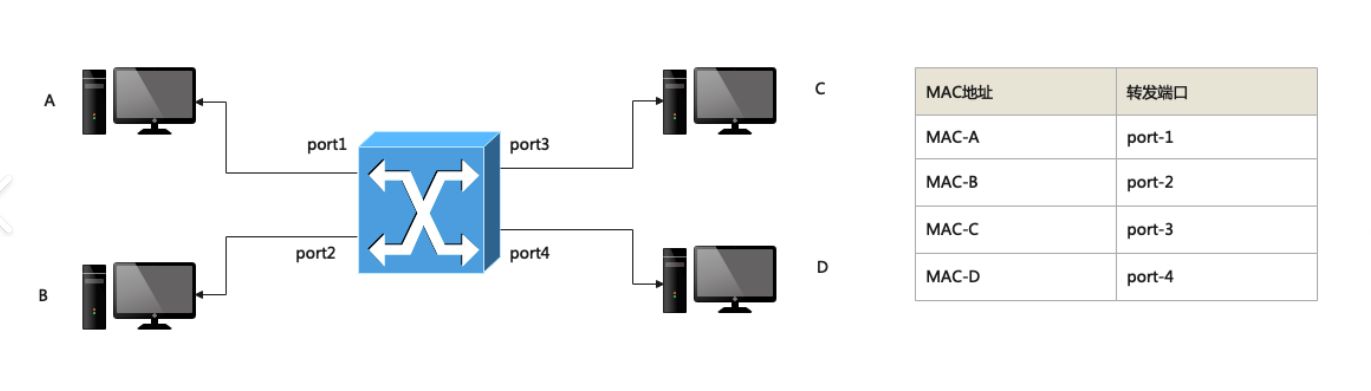

交换机;主要用于在同一网络（如局域网 LAN）内实现多个设备的高效通信

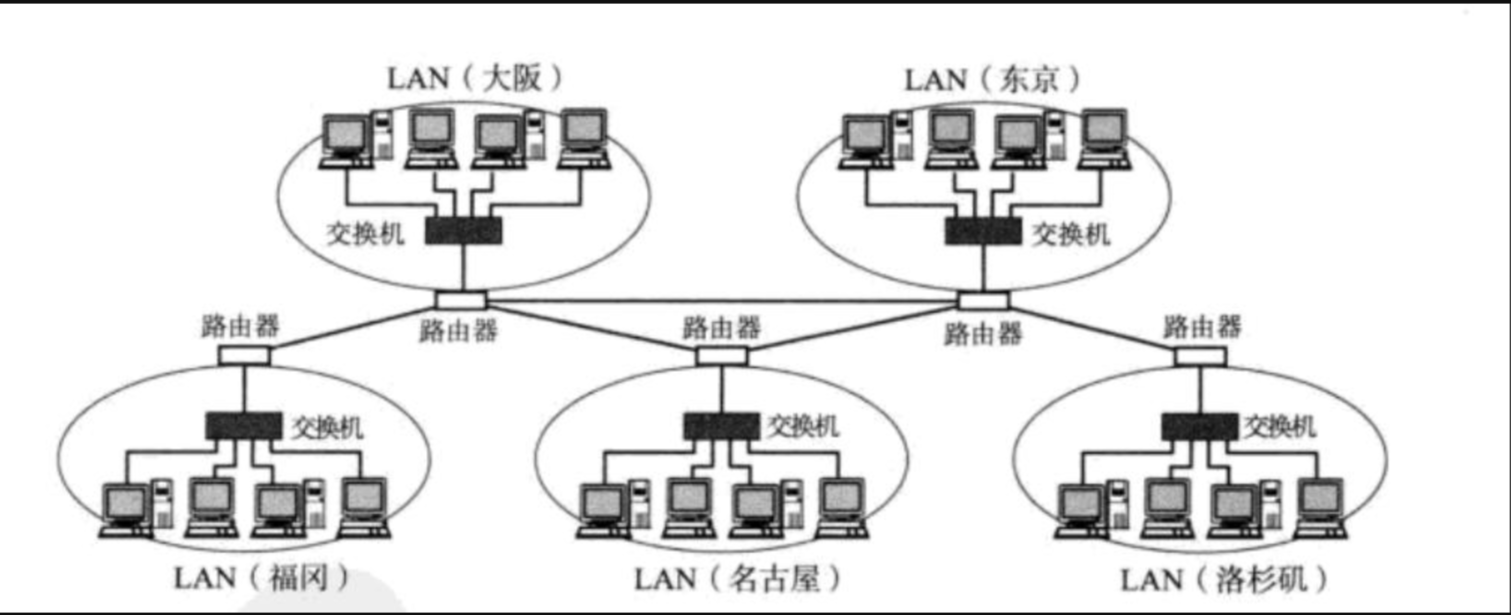

广域网：覆盖广阔地理范围（如城市、国家、全球）的网络，用于连接多个局域网或其他广域网，实现远距离数据传输。

总结：局域网就是局部的，广域网就是远距离，所谓局部和广部是相对的概念，取决于观察的视角、网络的规模和应用场景。

三、协议：

协议是指网络中不同设备之间进行通信时必须共同遵守的一套规则、标准或约定，它规定了通信的格式、时机、顺序以及错误处理方式等，确保数据能够准确、有序、高效地在设备间传输。

简单理解：就不如两个人交流，只有是用同一套语言（中文/英文），并且遵循基本的语法规则才能相互交流沟通，网络也是如此，只有达成约定，才能互相传输解析数据

计算机之间的传输媒介是光信号和电信号，通过“频率”和”强弱“来表示0和1这样的信息，要想传递各种不同的信息，就需要约定双方的数据格式，但只要约定好就行了吗？

显然不是，就好比一个是中文，一个是英文，我都各自遵循自己的协议，但没有人制定国际交流语言就不行，两个还是不能沟通，就好比计算机生产厂商很多，os很多，硬件设备很多，如何让不同的设备不同的厂商之间的计算机能够相互顺畅的通信，就需要有人约定一个标准，让大家都来遵循，这个标准就叫网络协议。

3.1  协议分层：

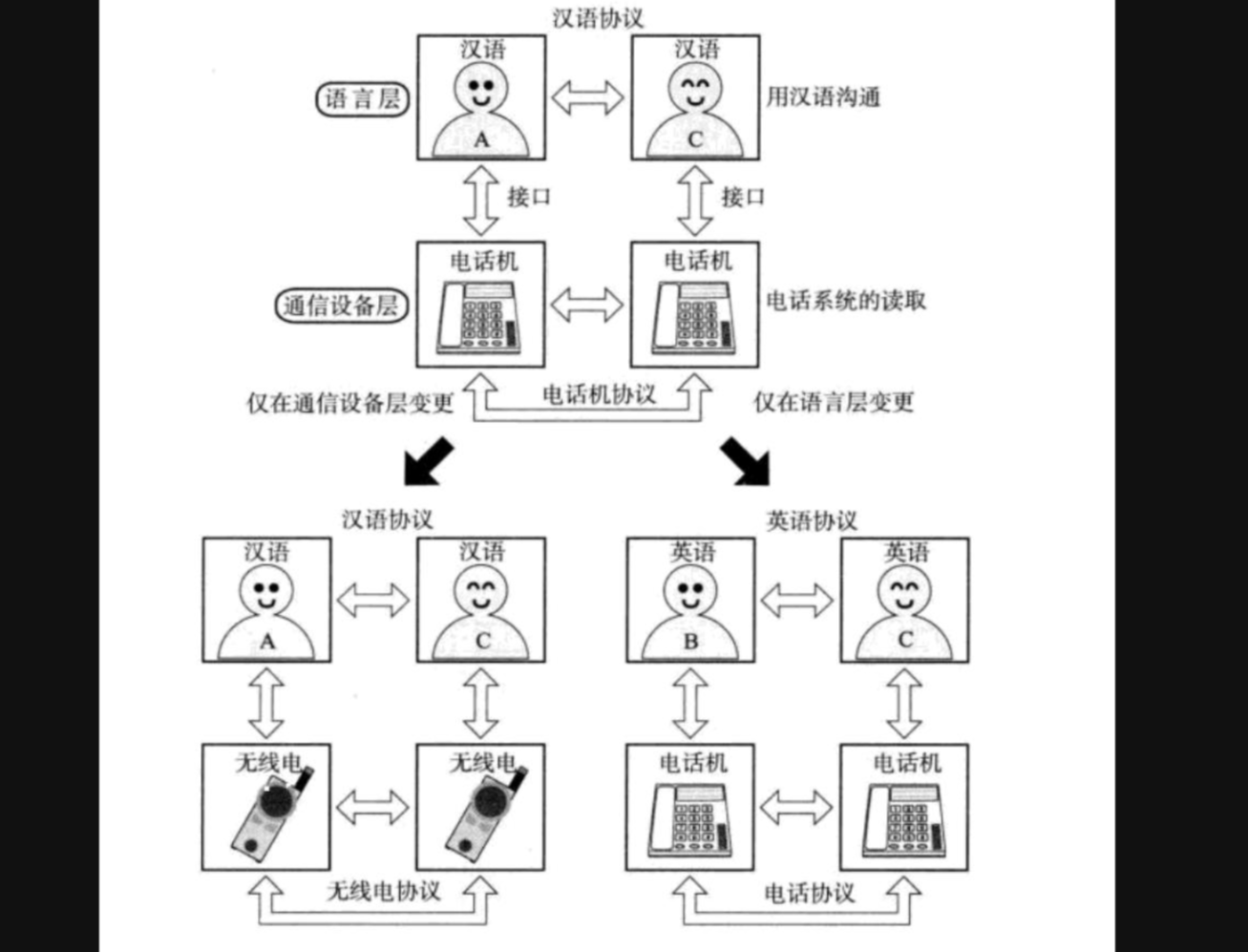

例子中：我们简单的进行通信，在我们语言层看来是面对面的，但实际是我们语言层的数据经过通信设备层，在经过电话机协议，转到对方的通信设备层在到语言层。

那我们为什么要进行协议分层？本质就是为了解耦，如果我们把所有的协议都揉在一起，都放在一层，那这个协议会很冗杂，如果我们改变语言层的东西，就意味着改变整个协议，不利于实现和维护、发展

3.2  理解分层：

a.软件设计方面的优势————实现低耦合

b.分层的依据是让功能比较集中，耦合度比较高的模块为一层

c.每一层都要解决特定的问题（这就是我们学习网络的框架）

3.3  用例子理解每一层次

假设我们有两台主机，主机a和主机b，我们该如何传输数据？

1.如何把数据交付给和自己相连的下一台主机（注意：不是主机a到b，而是主机a到b的过程中经过的其他主机）

2.当我们能传输后，我们要解决往哪传输，也就是路径的选择

3.我们要有纠错/容错的能力，如果传输失败，数据该怎么办？？？

4.数据包从主机a到b后要解决应用方面的问题（比如主机a向b发出申请下载电影，把数据发送给对方是手段，目的是为了下载电影，为了解决应用问题）

总结：综上是网络要解决的4个问题，应用低耦合高内聚的分层原理，每一层次都有自己匹配的协议，每一层的协议都要解决自己的问题。

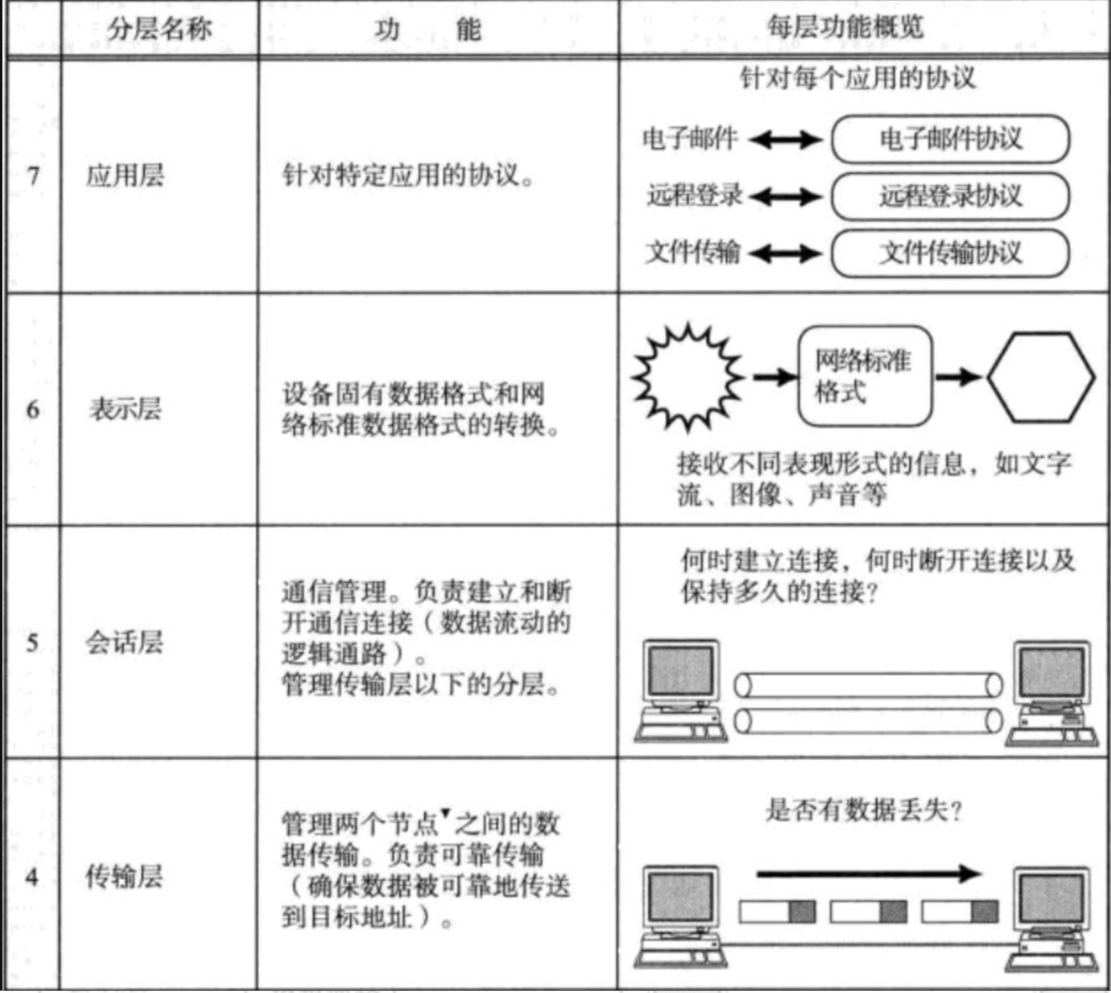

3.4  OSI（Open System Interconnection）七层模型

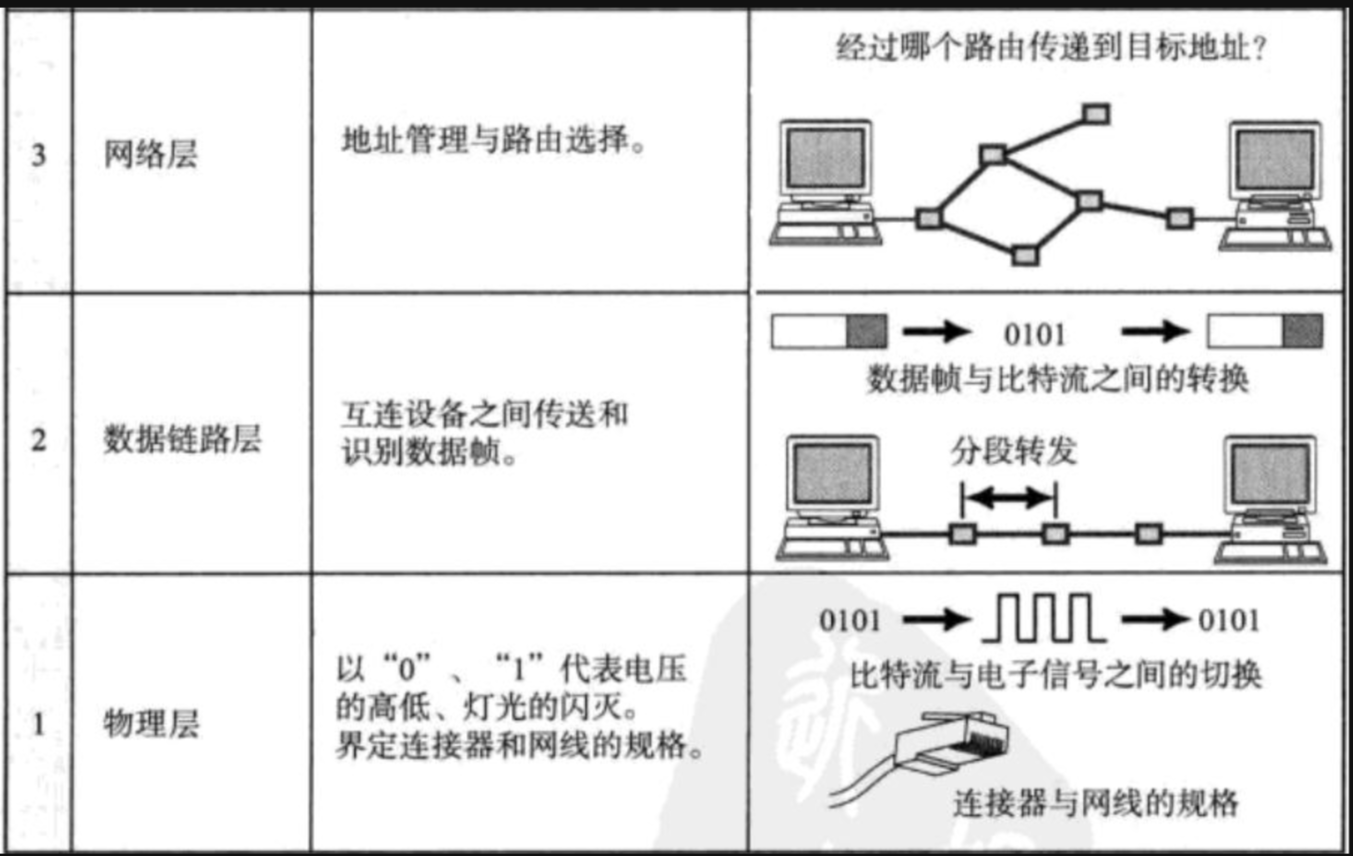

OSI 七层模型：是国际标准化组织（ISO）提出的一种理论上的分层架构，目的是为网络协议的设计提供统一的 “功能划分标准”。它将网络通信从底层到上层划分为 7 个层级（物理层、数据链路层、网络层、传输层、会话层、表示层、应用层），每个层级明确了需要解决的核心问题（如物理层负责信号传输，网络层负责路由选择等）。
简单说，OSI 模型像一张 “建筑图纸”，规定了 “房子应该有地基、墙体、屋顶”，但不具体规定 “地基用什么水泥，屋顶用什么瓦片”

从上图可以看出：每一层都有自己的协议和自己要解决的问题

实际问题中，567层是需要我们自己设计的，也就是之前的例子中的第四点（解决应用问题）234层对应问题123，物理层暂时不考虑

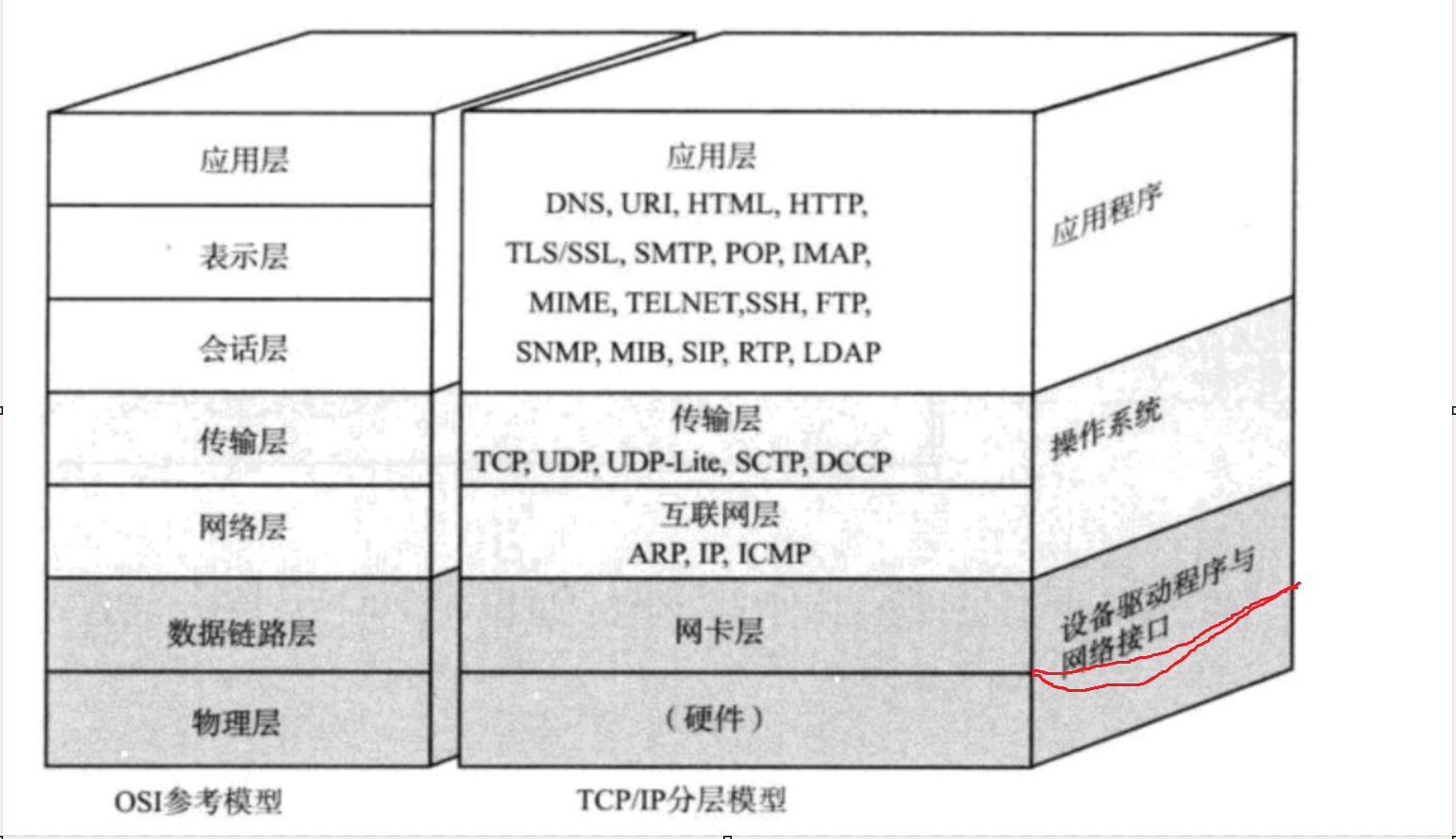

3.5  TCP/IP五层（或四层）模型

TCP/IP 是一组协议的代名词，它还包括许多协议，组成了 TCP/IP协议簇。

TCP/IP 通讯协议采用了 5 层的层级结构，每一层都呼叫它的下一层所提供的网络来完成自己的需求。

物理层: 负责光/电信号的传递方式. 比如现在以太网通用的网线(双绞线)、早期以太网采用的的同轴电缆(现在主要用于有线电视)、光纤, 现在的 wifi 无线网使用 电磁波等都属于物理层的概念。物理层的能力决定了最大传输速率、传输距离、抗 干扰性等. 集线器(Hub)工作在物理层。
数据链路层: 负责设备之间的数据帧的传送和识别. 例如网卡设备的驱动、帧同步(就是说从网线上检测到什么信号算作新帧的开始)、冲突检测(如果检测到冲突就 自动重发)、数据差错校验等工作。有以太网、令牌环网, 无线 LAN 等标准。交换机(Switch)工作在数据链路层。
网络层: 负责地址管理和路由选择。例如在 IP协议中, 通过IP地址来标识一台主机, 并通过路由表的方式规划出两台主机之间的数据传输的线路(路由). 路由器(Router)工作在网路层。
传输层: 负责两台主机之间的数据传输。如传输控制协议 (TCP), 能够确保数据可靠的从源主机发送到目标主机。
应用层: 负责应用程序间沟通，如简单电子邮件传输（SMTP）、文件传输协议（FTP）、网络远程访问协议（Telnet）等，我们的网络编程主要就是针对应用层。

也就是把567层归结到应用层，后续如果我们说四层模型就是省略了物理层

结合上面所说的，我们实际编程是应用层，os其实早就在内部规定好了传输层和网络层。

 一般而言：

对于一台主机, 它的操作系统内核实现了从传输层到数据链路层的内容。

对于一台路由器, 它实现了从网络层到物理层。

对于一台交换机, 它实现了从数据链路层到物理层。

对于集线器, 它只实现了物理层

但是并不绝对. 很多交换机也实现了网络层的转发; 很多路由器也实现了部分传输层的内容(比如端口转发)。

四、局域网中的两台主机是如何通信的？？？

4.1  协议报头

例子：比如一个快递，你想买的东西实际上是箱子里的东西，并不包括快递盒及快递单，这多出来的就叫协议，协议上的从哪寄到哪，收件人名字等信息就叫报头，将来快递在站点与站点之间传递时只需要看报头

a.报文=报头+有效载荷（后面会提）

b.协议每一层都有，而每一个协议最终表现就是协议要有报头

c.协议通常是通过协议报头来进行表达的

4.2  局域网

a.两台主机同处一个局域网是能够直接通信的

b.局域网的原理（简单提，后面详细讲）

   每一台主机都有自己的”名字“，每一台都有网卡，网卡也有自己的地址，MAC地址（表明自己在     局域网中的唯一性）（在linux中ifconfig可以查询，其中有一行ether就是MAC地址，16进制，一     共48bit位 ，window是ipconfig /all）

简单来说就是A给D发数据，所有的主机都会收到，但由于所有主机在自己最底层的协议判断时，C和B直接把该报头丢弃，只有D识别并且判断出是A发给自己的，所以就会处理

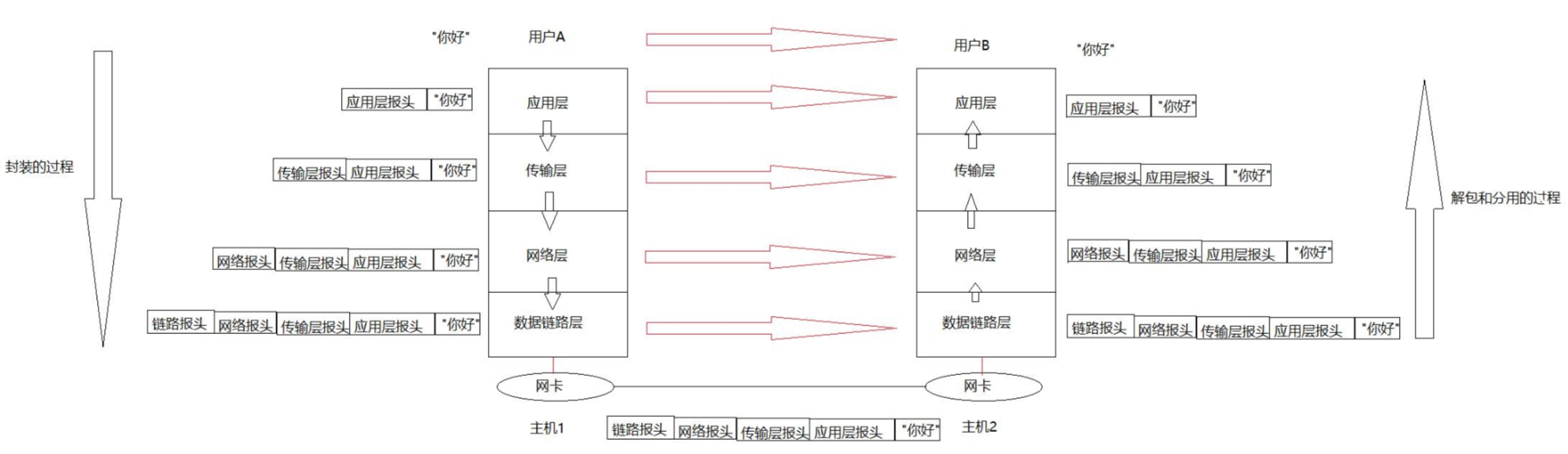

 当一个”你好“从主机1发到主机2时要经历封装，解包分用的过程，也就是”你好“每经过一层时要加上对应的报头，对方在接收到后到达应用层要经过解包分用的过程

在网络协议中，我们可以认为同层协议在直接通信，也可以理解成向下交付，这是两种不同的认知

4.3  报文=报头+有效载荷

报头就是每一层的协议，有效载荷就是除掉协议后剩下的

比如在传输层（站在传输层的视角）：报文为传输层报头+应用层包头+”你好“

报头=传输层报头，有效载荷=应用层报头+”你好“

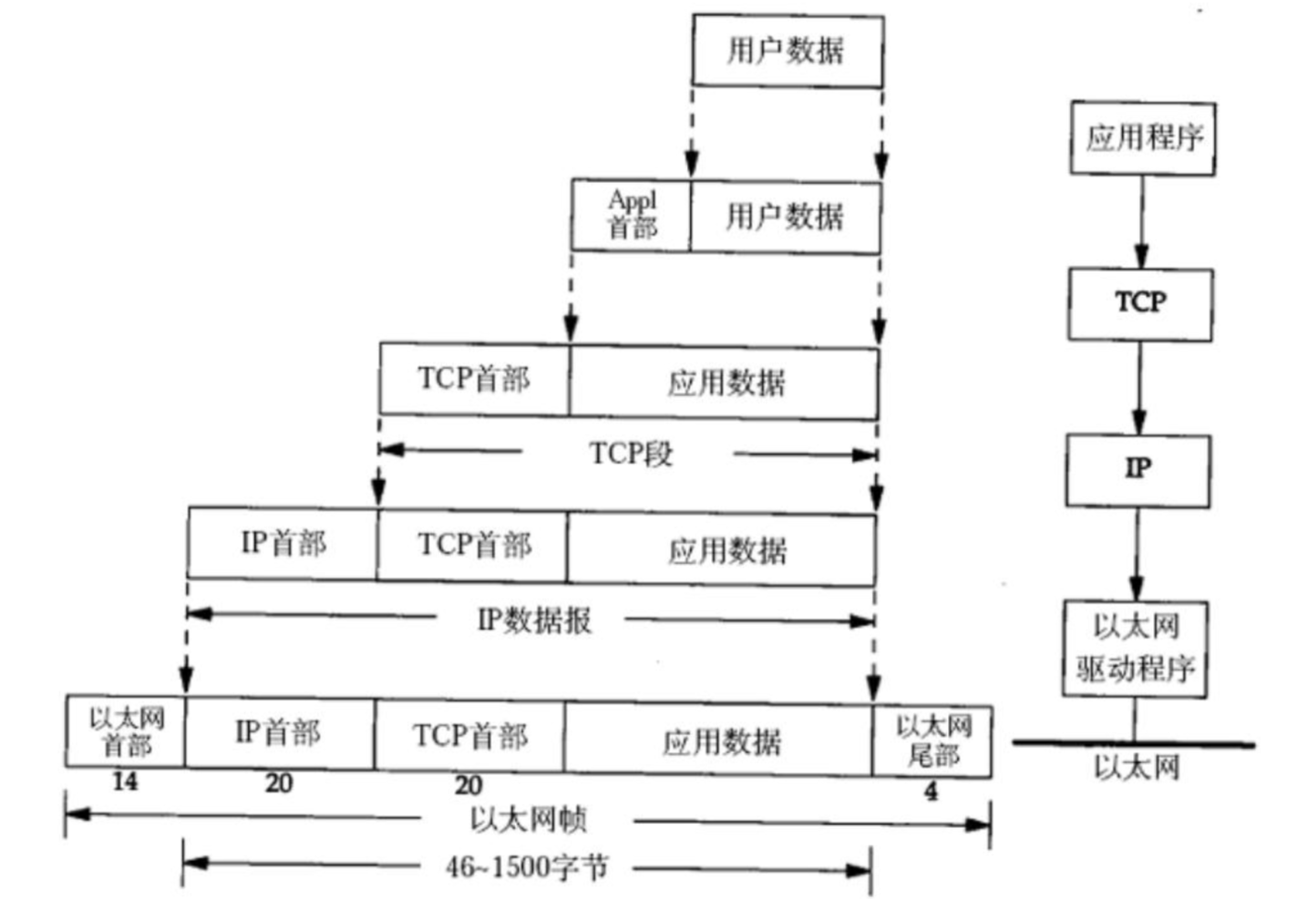

4.4  数据包封装和分用

1.不同的协议层对数据包有不同的称谓,在传输层叫做段(segment),在网络层叫做数据报 (datagram),在链路层叫做帧(frame)。
2.应用层数据通过协议栈发到网络上时,每层协议都要加上一个数据首部(header),称为封装(Encapsulation)。
3.首部信息中包含了一些类似于首部有多长, 载荷(payload)有多长, 上层协议是什么等信息。
4.数据封装成帧后发到传输介质上,到达目的主机后每层协议再剥掉相应的首部,根据首部中的 "上层协议字段" 将数据交给对应的上层协议处理。

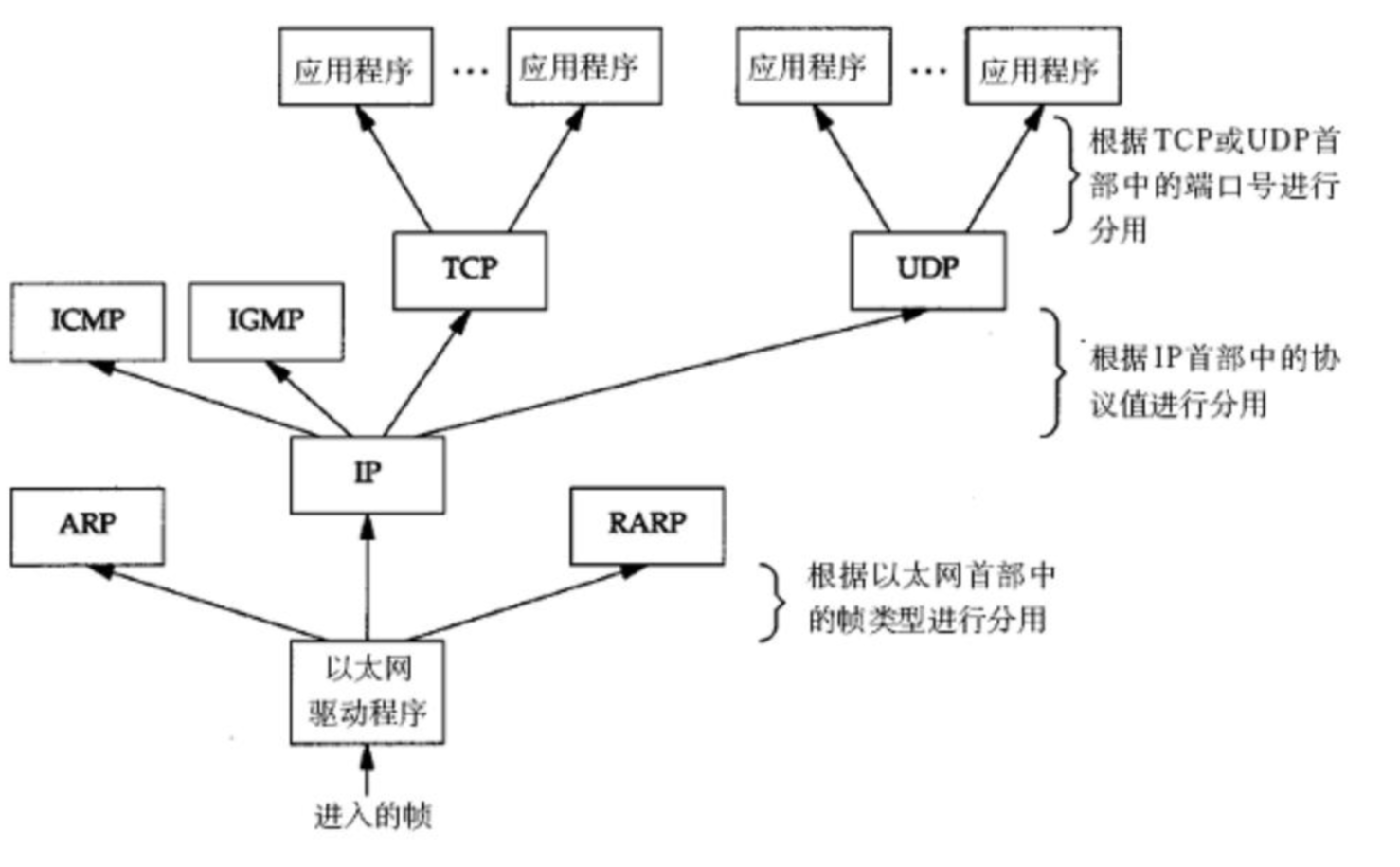

数据分用的过程：

4.5  每一层协议都要面临和解决的问题

1.如何判断哪里是报头，哪里是有效载荷

2.如何判断自己的有效载荷要交给上一层的哪个协议？？？每一层的协议也有几个，要清楚交给那个协议

以上就是每一层协议的报头都要涵盖的信息，这就是协议的共性

4.6  局域网的分类

1.以太网

a.当主机a给d发时，b不能给c发（只允许一个主机在任何一个时刻给局域网中发送信息，否则发送碰撞）

b.碰撞（Collision） 指的是多个设备同时在同一物理介质（如网线）上发送数据，导致信号相互干扰、无法被正确接收的现象。（网线站在os的角度就是共享资源/临界资源）

c.如果发送碰撞就需要重新发送

2.令牌环路

令牌环路就类似与锁，谁拥有令牌谁就可以发信息，避免了碰撞

特点：可靠性高、实时性较好，但成本高、扩展性差，目前已几乎被以太网取代。

3.无线LAN

基于无线通信技术（如无线电波、红外线）的局域网，核心标准是 IEEE 802.11 系列（即 WiFi），也属于广义以太网的延伸（无线以太网）。
特点：无需布线，灵活性强，适用于移动设备接入。

4.7  MAC地址和ip地址

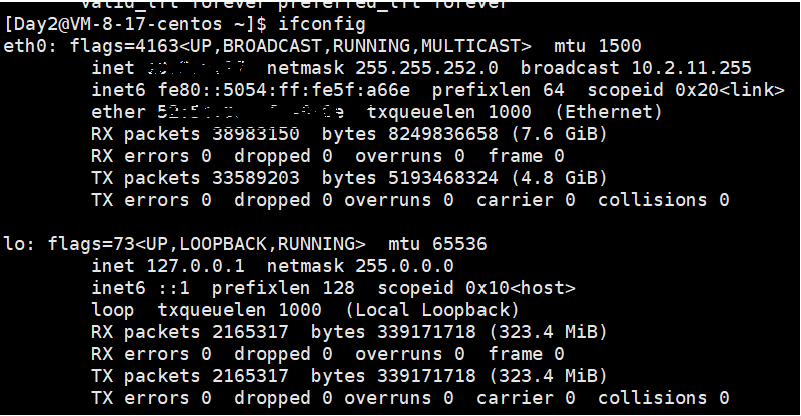

在Linux中是用ifconfig命令进行查询

ehc0和lo都是网络接口，ehc0相当于入网接口，收数据和发数据都是这个，相当于数据链路层

4.7.1  MAC地址

其中echo中 ether是以太意思，这后面跟着就是MAC地址，每个数字都是16进制，一共有12个数字，每两个：分隔，12x4就是48位，也就是6个字节

在网卡出厂时就确定了, 不能修改. mac 地址通常是唯一的(虚拟机中的 mac 地址不是真实的 mac 地址, 可能会冲突; 也有些网卡支持用户配置 mac 地址)。

4.7.2  IP地址

inet是ip地址，内网ip/私有ip ip地址中每个取值范围是0~255，即用一个char类型来表示，四个字节就可以表示一个ip地址，这种表示方案称为IPv4，以点分隔，叫点分十进制

IPv6 采用 128 位二进制数表示地址，按每 8 位（1 字节）划分为 16 个字节，通常用8 组十六进制数表示（每组 4 个十六进制数，对应 16 位二进制，即 2 个字节），组之间用冒号（:）分隔。
例如：2001:0db8:85a3:0000:0000:8a2e:0370:7334 就是一个标准的 IPv6 地址。

IPv6是解决IPv4地址不够用的情况

一般情况是局域网用MAC地址，广域网用ip，但ip还可以用于局域网（后面会解释）

4.7.3 ip地址和mac地址的作用

既然ip和mac都可以表示主机的唯一性，那区别是啥？？？作用是啥？？？

ip地址是提供方向目标，方便路径选择，比如西游记唐僧从大唐到西天取经

目的mac地址是会变的，是提供可行性，比如上一站女儿国下一站黑风岭，上一站黑风岭下一站火焰山

也就是ip提供给你一个方向，mac是沿着这个大致方向在两个相邻结点间一直跳，直到终点

ip地址工作在网络层提供宏观方向，mac地址工作在数据链路层提供微观执行

五、总结梳理数据如何在网络当中传输

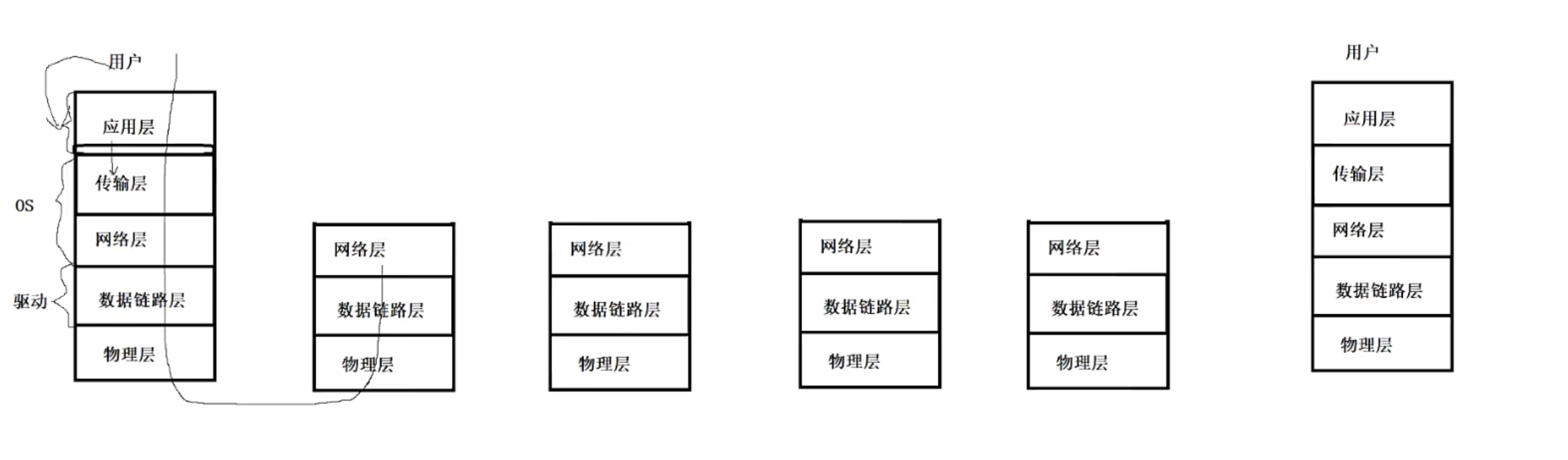

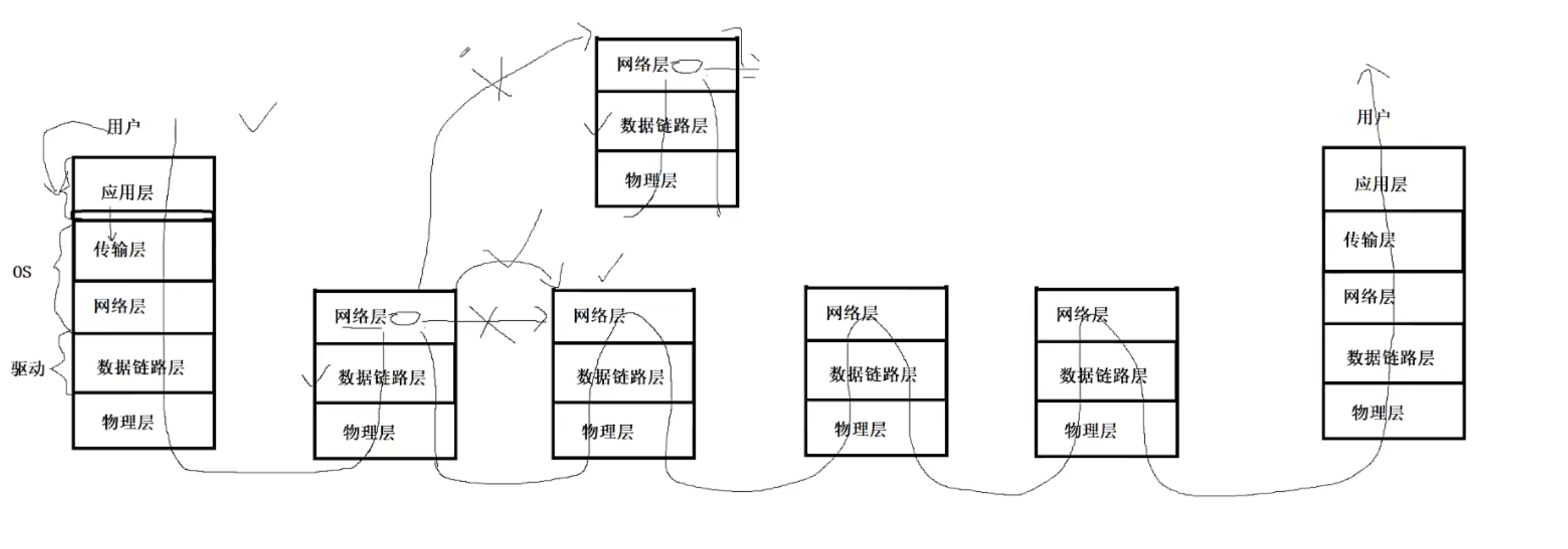

图中中间部分代表路由器，两边部分代表主机

圈圈代表一个一个的局域网

传输层和网络层是os内置好的，链路层是驱动

可以明确未来我们用户是通过编写代码，调用系统调用接口来向下传达我们的网络发送任务才交给对方主机

一定是左主机自顶向下进行封装，然后经过网线转发到路由器，然后在做自底向上的解包

当经过第一个路由器A时，因为mac地址是在数据链路层，到路由器A时已经去掉源mac地址和目的mac地址，然后经过网络层检查发现需要到另外一个路由器，所以在A中自顶向下封装，加上源mac地址和去B的nac地址，到B后依次循环这样的操作，最后到右主机

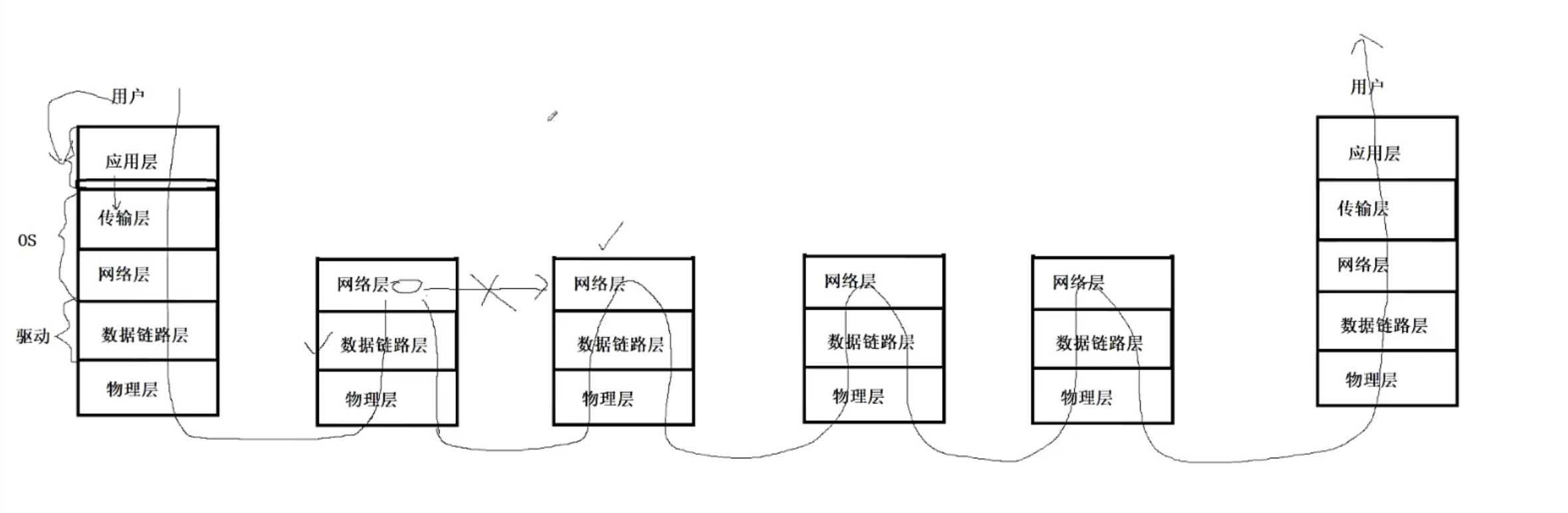

最后形成的路径就会变成这样

问题：为什么路由器A到B时它是清楚去B，而不是别的路由器？？？

 原因就在于ip地址宏观的路径选择，ip地址早已经决定了从哪个到哪个在到哪个

mac地址实现的是微观的，是决定从哪个到哪个这种局部的
