STM32F4踩坑小记——使用HAL库函数进入HardFault

前言

这次的踩坑让我出乎意外，因为我的CRC外设的代码一直是正常运行的，后来不知道怎么的，一运行HAL_CRC_Calculate()函数，就进入了hardfault，为此懊恼不已。问题出在哪里呢？

本文洋洋洒洒写了很多，如果您希望直奔最后的解决方案，请直接跳转到2.8 问题解决一章节即可。前面写了很多分析过程，弯弯绕绕，不见得读者喜欢。然而这是我的思考过程，里面有讲调试的方法，汇编语句的分析，参考手册的查询和理解，数据手册的阅读和与代码的对照。信息量很多，希望能给大家带来帮助！

如果你喜欢本文，欢迎点赞、关注、转发、收藏！大家的支持是我继续更新的动力。

一、问题浮现

先将我的代码贴出来，大家可以直接拿去跑一跑，多半是正常运行的！但它确实有问题。（注意：运行之前要调用CRC的初始化函数！）

	char printf_string_g[200];uint32_t crc[6] = {0xFFFF,0xFFFF};uint32_t ret = HAL_CRC_Calculate(&hcrc, crc, sizeof(crc));sprintf(printf_string_g,"CRC calculate: %#lx\r\n", ret);HAL_UART_Transmit(&huart1, (uint8_t *)printf_string_g, strlen(printf_string_g), 1000);

在函数HAL_CRC_Calculate()内部，有这样的一段代码：

  /* Enter 32-bit input data to the CRC calculator */for (index = 0U; index < BufferLength; index++){hcrc->Instance->DR = pBuffer[index];}

而程序运行到这里的时候，就奔溃了……

二、问题的解答不重要，重要的是排查和分析过程

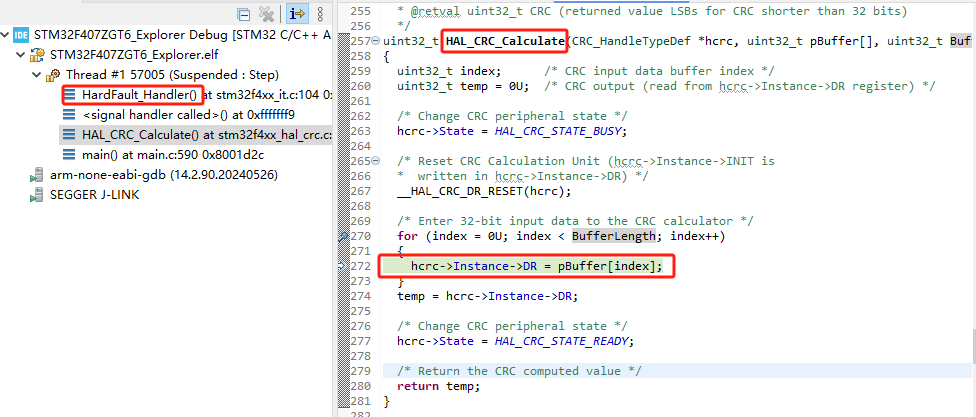

既然在这里进入了hardfault，那么调试一下！

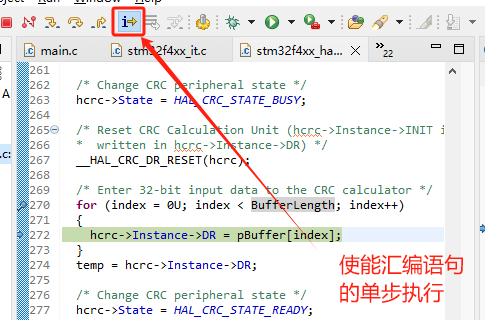

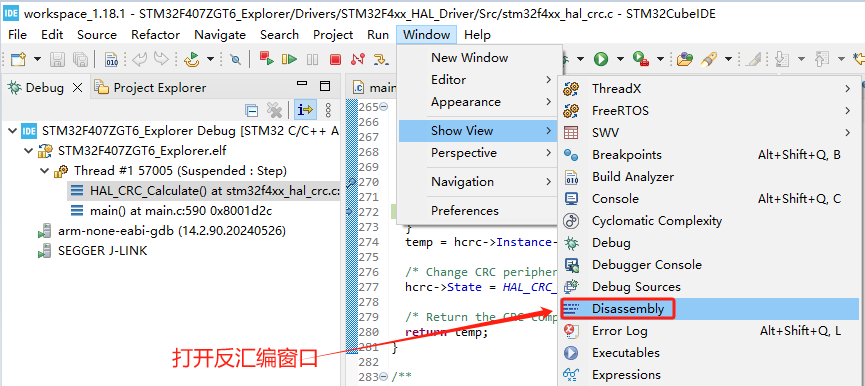

2.1 摆开调试的架子

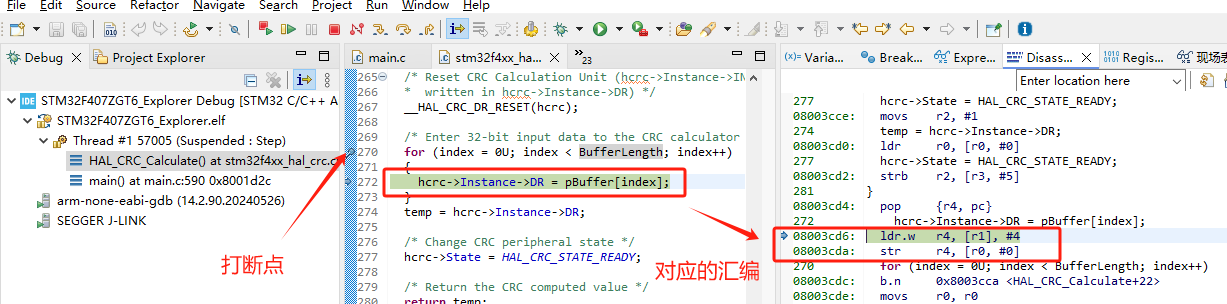

2.2 分析汇编代码

ldr.w   r4, [r1], #4
str     r4, [r0, #0]

这两条 ARM Thumb-2 汇编指令共同实现了一个 内存数据搬运 操作，常见于数据拷贝或初始化场景。以下是逐条解析和整体作用说明：

2.2.1 单条指令解析

2.2.1.1 第一条指令：ldr.w r4, [r1], #4

• 操作：带后递增的加载（Load with Post-increment）
• 行为：
  1. 从内存地址 [r1] 加载 4字节 数据到寄存器 r4
  2. 完成加载后，r1 的值自动 +4（字节地址步进）
• 等效C代码：

  r4 = *(uint32_t*)r1;  // 从r1指向的地址读取32位数据
  r1 += 4;              // 指针后移4字节


2.2.1.2 第二条指令：str r4, [r0, #0]

• 操作：存储（Store）
• 行为：
  • 将 r4 的值存储到内存地址 [r0 + 0]（即 r0 指向的地址）
  • r0 的值 不变
• 等效C代码：

  *(uint32_t*)r0 = r4;  // 将r4的值写入r0指向的地址


2.2.2 组合功能

ldr.w   r4, [r1], #4
str     r4, [r0, #0]

这两条指令联合实现的功能：

// C语言等效操作
*(uint32_t*)r0 = *(uint32_t*)r1;  // 从r1指向处拷贝4字节到r0指向处
r1 += 4;                          // 源指针后移

总结：
从寄存器r1指向处拷贝4字节到寄存器r0指向处，之后寄存器r1 = r1 + 4;

2.3 寄存器r0指向哪里？

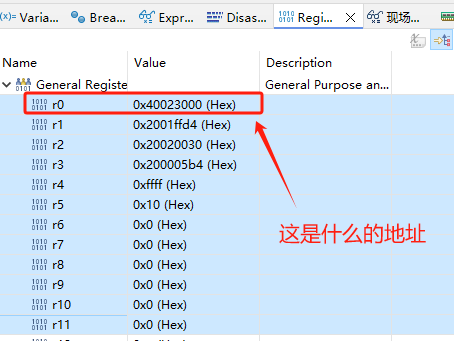

查看寄存器值：

因为我在调用HAL_CRC_Calculate()函数，而且在操作寄存器DR，那么就自然需要查看参考手册。

2.4 如何根据参考手册确定寄存器的绝对地址？

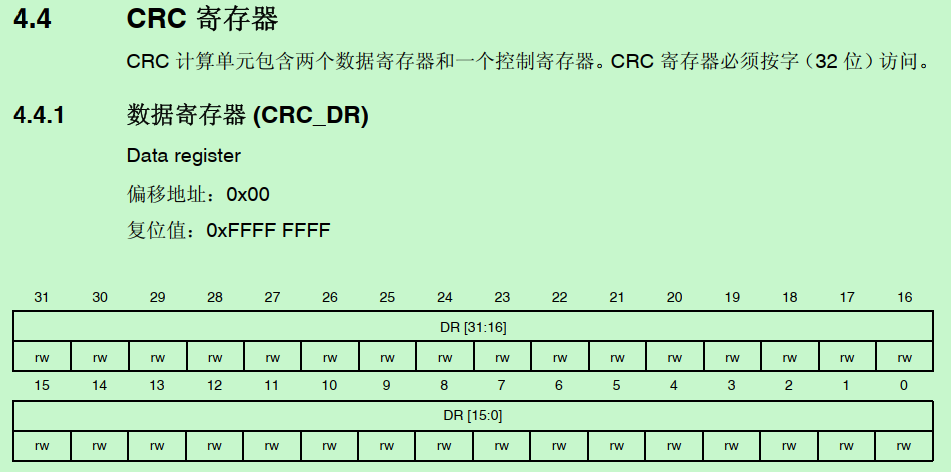

打开《STM32F4 中文参考手册》，找到寄存器的定义：

纳尼？偏移地址是0x00？从哪里开始偏移？

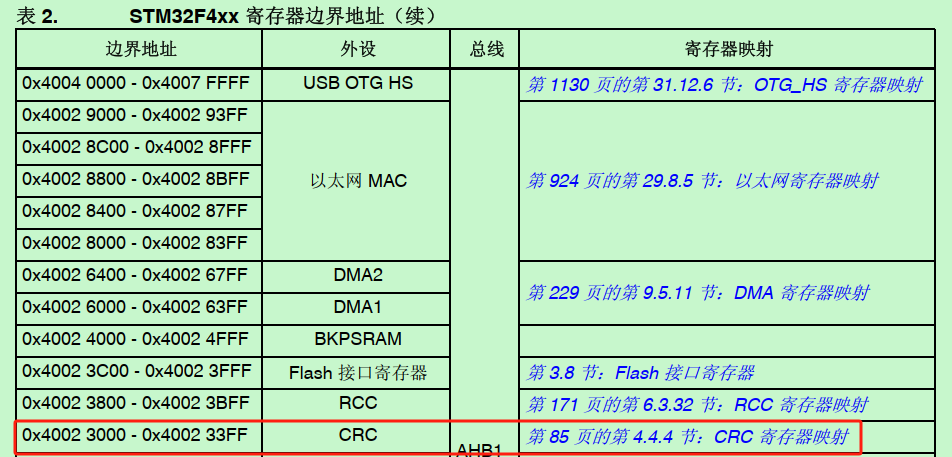

带着疑惑，打开第2章 存储器和总线架构，找到2.3 存储器和总线架构章节，可以看到下面的表格：

看到CRC的寄存器从地址0x40023000开始的。对这个地址有没有感到熟悉？
回看2.3 寄存器r0指向哪里？章节，可以看到寄存器r0的值就是这个地址。那么就知道，原来，是将数据拷贝到寄存器DR。

这一个结论在C语言的代码上一眼就看到了，何必费心思在汇编上，还要查手册呢？

这是一种分析过程，遇到其他的问题也可以从这个角度分析。

2.5 寄存器r1存放的是谁的地址？

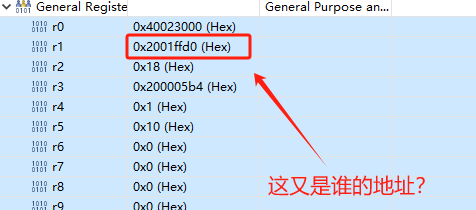

函数执行到断点处，就可以看到寄存器的值：

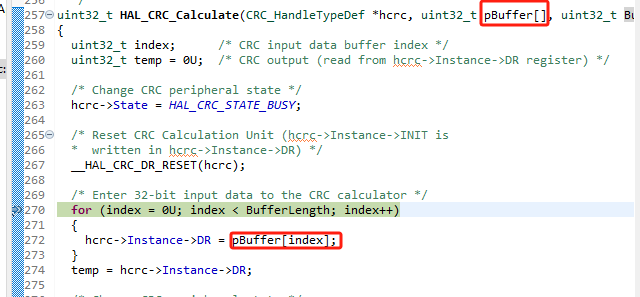

查看C语言代码，可以知道，一定是入参：指针pBuffer的值。

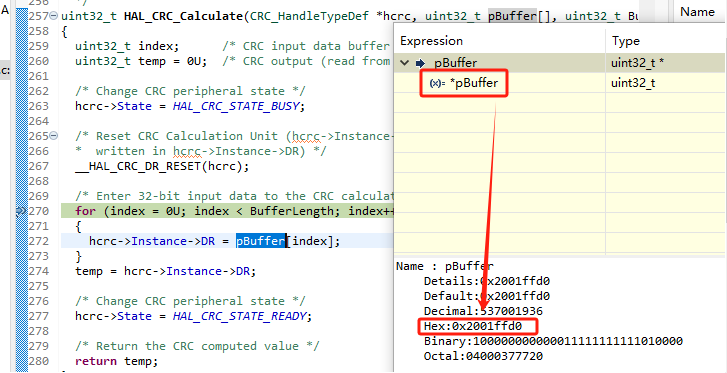

验证一下：

果然是这个地址，那么继续查一下：

第2个入参就是数组crc的地址。

总结：

数组crc的地址是寄存器r1的初始值，而在循环里面，寄存器r1的值是不断累加的，每次累加4，直到达到寄存器r2的值，就退出循环。

2.6 寄存器r2存放了什么？

单步执行汇编指令，发现寄存器r1的值在递增，增加幅度是4字节。而执行循环的条件是r1的值小于r2的值。r2存放了循环条件。

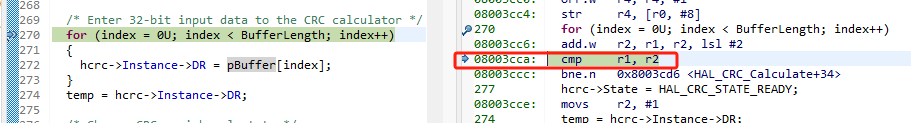

请看下图：

2.6.1 循环变量累加

汇编指令 add.w r2, r1, r2, lsl #2 是 Thumb-2 指令集中的一个带移位操作的加法指令。

1. 指令组成

   • 助记符：add.w
     • .w 表示这是一个 32 位宽的 Thumb-2 指令（Wide format）
   • 操作码：add（加法）
   • 操作数：
     • r2：目标寄存器（结果存储位置）
     • r1：第一个加数
     • r2, lsl #2：第二个加数（r2 左移 2 位后的值）

2. 执行步骤

   1. 移位操作：
      先将寄存器 r2 的值 逻辑左移 2 位（相当于乘以 4）：

   2. 加法操作：
      将 r1 和移位后的 r2 相加，结果存入 r2：

      r2 = r1 + (r2 << 2)


换句话说，这里是将循环变量每次递增4！

2.6.2 分支跳转

而汇编指令：

cmp r1, r2 + bne.n 0x8003cd6是 ARM 汇编中经典的“比较-分支”结构，用于实现条件跳转逻辑。

1. 执行流程

cmp     r1, r2          ; 比较 r1 和 r2，设置标志位
bne.n   0x8003cd6       ; 如果不相等（Z=0），跳转到目标地址

2. 等效 C 代码

if (r1 != r2) {goto 0x8003cd6;  // 跳转到标签或函数
}
// 否则继续执行下一条指令

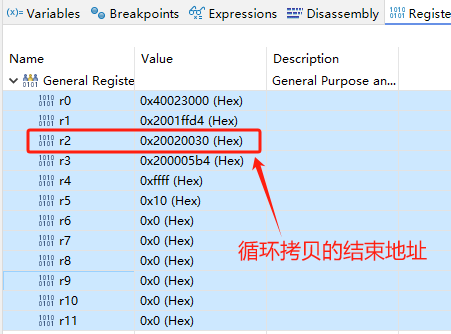

现在看下寄存器r2：

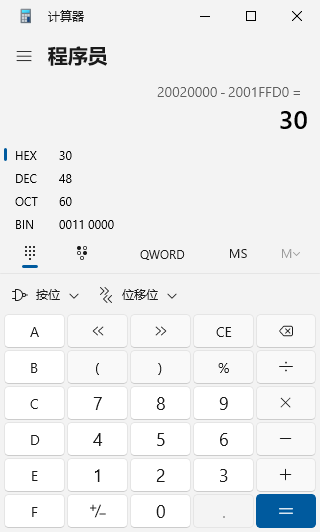

计算一下，0x20023000 - 0x2001ffd0 = 0x30，也就是十进制48。

我们拷贝了48个字节？

这里的sizeof(crc)，确实是48。

到这里，理解了这段汇编是说，结束循环的条件是r1 == r2，而r2存放的内容是拷贝结束的地址。

2.7 在触发硬错误的时候发生了什么？

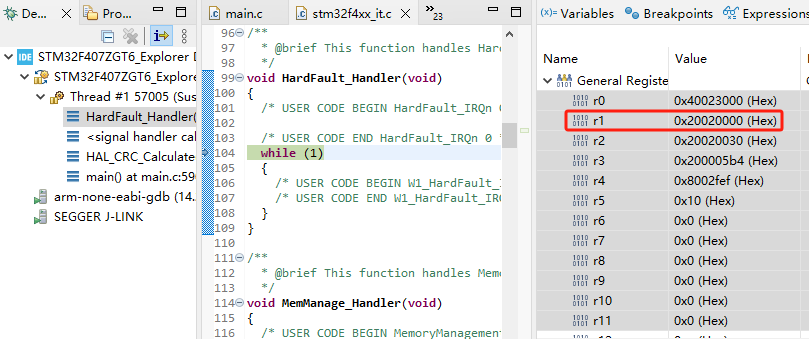

单步执行，最后进入硬错误，看下寄存器：

当循环执行到了地址0x20020000就执行不下去了，无法到达预期的0x20020030（寄存器r2的值）。

那么这个地址有什么魔力吗？

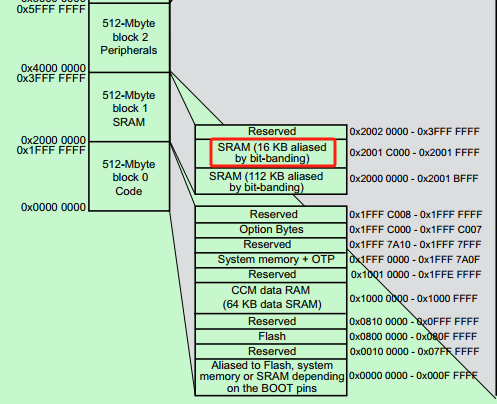

查看《STM32F407数据手册》第5章 Memory mapping看到如下细节：

对应我们的数组crc的地址（uint32_t crc[6] = {0xFFFF,0xFFFF};），确定了一点，它存放在图中的16KB的SRAM区域。然而大家一定注意到了从地址0x20020000再往上，就是保留区域了！

这就是进入硬错误的原因！

难道说数组uint32_t crc[6] = {0xFFFF,0xFFFF};存储的越界了，有一半跨过了保留区域？

不可能的！各个内存段的区域划分在ld文件中早已确定了，不可能将变量存放在外面。比如下面的代码：

MEMORY
{CCMRAM    (xrw) : ORIGIN = 0x10000000,   LENGTH = 64KRAM       (xwr) : ORIGIN = 0x20000000,   LENGTH = 128KFLASH     (xwr) : ORIGIN = 0x8000000,   LENGTH = 1024K
}

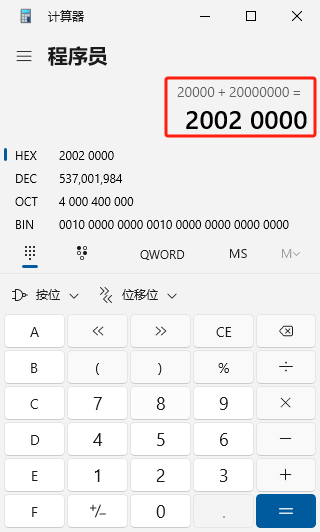

RAM段的起始地址是0x20000000，大小是128K。算一下结束地址：128K对应128*1024 = 131072字节，换算成十六进制，就是0x20000，再加上起始地址，再减一，得到结束地址是：0x2002 0000 - 1 = 0x201 FFFF。

2.8 问题解决

问题出在了函数的调用上，函数的第3个参数是一共有多少个字需要参加CRC计算，而不是字节！入参是字节数，导致循环中，数组访问越界了！

所以应当有如下修改：

	uint32_t crc[6] = {0xFFFF,0xFFFF};uint32_t ret = HAL_CRC_Calculate(&hcrc, crc, sizeof(crc)/sizeof(crc[0]));

三、总结

问题终于解决了。分析了一大堆，其实就是数组越界导致的。那么问题来了，为什么之前就没问题呢？当代码量增加，SRAM的使用量也在增加，以至于数组uint32_t crc[6] = {0xFFFF,0xFFFF};存放的位置在移动，如此一来，数组访问越界带来的风险就暴露出来了！
