Postgresql源码（147）Nestloop流程与Instrumentation简单分析

news 2025/7/16 13:23:16

nestloop流程

外层循环控制外表元组，内层循环控制内表元组。
每对外表/内表元组都要先过ON条件，再过WHERE条件。
支持参数化内表，outtertuple拿到后，把将外表的某些字段值传递给内表。
支持LEFT JOIN/SEMI JOIN/ANTI JOIN等多种连接类型。
通过InstrCountFiltered1/2统计被ON/WHERE条件过滤的元组数。
- explain analyze中下面数据来源：
- Rows Removed by Join Filter: 1234
- Rows Removed by … Cond: 5678
每次返回一个符合条件的连接结果元组，直到所有外表元组处理完毕。

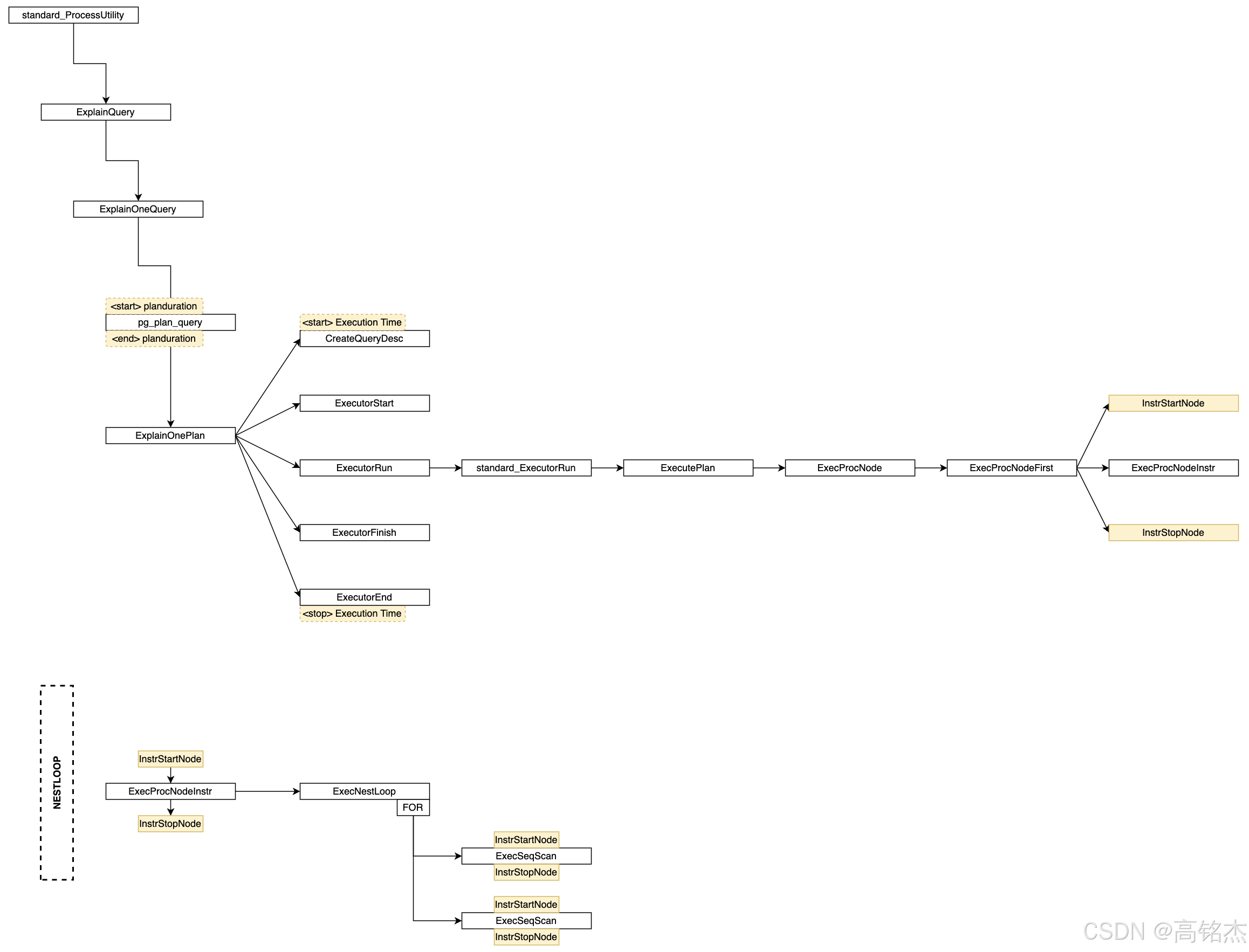

explain analyze打点位置：
在这里插入图片描述

1 nestloop流程简化

注意这套流程每次执行返回一条数据

ExecNestLoopfor (;;)if (需要新外表元组)取外表元组if (外表元组为空) return NULL处理参数，重扫内表取内表元组if (内表元组为空)标记需要新外表元组if (当前外表元组匹配了所有内标元组但没有匹配 && 是LEFT JOIN或ANTI JOIN)构造内表全NULL的连接结果if (通过WHERE条件)返回这个结果else统计被WHERE过滤if (ON连接条件通过)外表已匹配if (ANTI JOIN) 需要新外表，continueif (SEMI JOIN) 需要新外表if (WHERE通过) 返回否则计数else计数继续下一轮循环

2 nestloop源码分析

关键变量

NestLoopState *node：当前NestLoop节点的执行状态。
NestLoop *nl：计划树中的NestLoop节点。
PlanState *outerPlan, *innerPlan：外表和内表的执行节点。
TupleTableSlot *outerTupleSlot, *innerTupleSlot：外表和内表的当前元组。
ExprState *joinqual：连接条件（ON条件）。
ExprState *otherqual：其他条件（WHERE条件）。
ExprContext *econtext：表达式求值上下文。

源码：

static TupleTableSlot *
ExecNestLoop(PlanState *pstate)
{......for (;;){

获取外表元组，outer tuple

		if (node->nl_NeedNewOuter){outerTupleSlot = ExecProcNode(outerPlan);if (TupIsNull(outerTupleSlot)){// 外表没数据，结束。return NULL;}// 处理NestLoop参数foreach(lc, nl->nestParams){......

将外表的某些字段值传递给内表

				innerPlan->chgParam = bms_add_member(innerPlan->chgParam,paramno);}/** now rescan the inner plan*/

重新扫描内表

			ExecReScan(innerPlan);}

获取内表元组（inner tuple）

		innerTupleSlot = ExecProcNode(innerPlan);econtext->ecxt_innertuple = innerTupleSlot;

内表元组为空的处理

		if (TupIsNull(innerTupleSlot)){

需要新外表元组

			node->nl_NeedNewOuter = true;

处理LEFT JOIN/ANTI JOIN的特殊情况

到这里如果想进去，需要三个条件

外表这一行，内表循环了多次，但是没有一次能连接上的，nl_MatchedOuter保持false
连接是left join 或 anti join

这两中连接方式，在连不上的时候需要特殊处理下：

			if (!node->nl_MatchedOuter &&(node->js.jointype == JOIN_LEFT ||node->js.jointype == JOIN_ANTI)){

没有匹配的内表元组，生成一个全NULL的内表元组

				econtext->ecxt_innertuple = node->nl_NullInnerTupleSlot;

检查WHERE条件

				if (otherqual == NULL || ExecQual(otherqual, econtext)){

连上一条，

					return ExecProject(node->js.ps.ps_ProjInfo);}elseInstrCountFiltered2(node, 1);}continue;}

内外表元组都不为空，判断连接条件

		if (ExecQual(joinqual, econtext)){node->nl_MatchedOuter = true;

ANTI JOIN特殊处理：匹配到就不返回

			if (node->js.jointype == JOIN_ANTI){node->nl_NeedNewOuter = true;continue;}

SEMI JOIN（single_match）只要第一个匹配

			if (node->js.single_match)node->nl_NeedNewOuter = true;

检查WHERE条件，满足即可返回

			if (otherqual == NULL || ExecQual(otherqual, econtext)){return ExecProject(node->js.ps.ps_ProjInfo);}else

计数，被WHERE条件过滤

				InstrCountFiltered2(node, 1);}else

计数，被ON连接条件过滤

			InstrCountFiltered1(node, 1);// 每次循环结束，重置表达式上下文，释放内存ResetExprContext(econtext);}
}

3 explain analyze记录逻辑

惯用法：

InstrStartNode
执行算子
InstrStopNode

源码：

void
InstrStartNode(Instrumentation *instr)
{...

记录启动时间

	INSTR_TIME_SET_CURRENT_LAZY(instr->starttime); 记录启动时间...
}/* Exit from a plan node */
void
InstrStopNode(Instrumentation *instr, double nTuples)
{double		save_tuplecount = instr->tuplecount;instr_time	endtime;/* count the returned tuples */instr->tuplecount += nTuples;

记录本次算子执行时间

	if (instr->need_timer){INSTR_TIME_IS_ZERO(instr->starttime);INSTR_TIME_SET_CURRENT(endtime);INSTR_TIME_ACCUM_DIFF(instr->counter, endtime, instr->starttime);INSTR_TIME_SET_ZERO(instr->starttime);}...if (!instr->running){instr->running = true;

记录第一次算子执行完的时间，无论算子是否返回数据

		instr->firsttuple = INSTR_TIME_GET_DOUBLE(instr->counter);}else{if (instr->async_mode && save_tuplecount < 1.0)instr->firsttuple = INSTR_TIME_GET_DOUBLE(instr->counter);}
}
