S7-200 SMART PLC：不同CPU及数字量 IO 接线全解析

news 2025/7/16 6:51:47

在 S7-200 SMART 系列 PLC 的应用中，数字量 IO 的正确接线是保证系统稳定运行的基础。数字量信号作为自动化控制中最常见的信号类型，其接线的规范性直接影响到设备的正常工作与控制精度。下面，我们就来全面解析 S7-200 SMART 数字量 IO 的接线要点。

一、不同型号 CPU 输入 / 输出接线图概览

S7-200 SMART 不同型号的 CPU，其输入 / 输出接线存在一定差异，具体可参考以下各表对应的接线图：

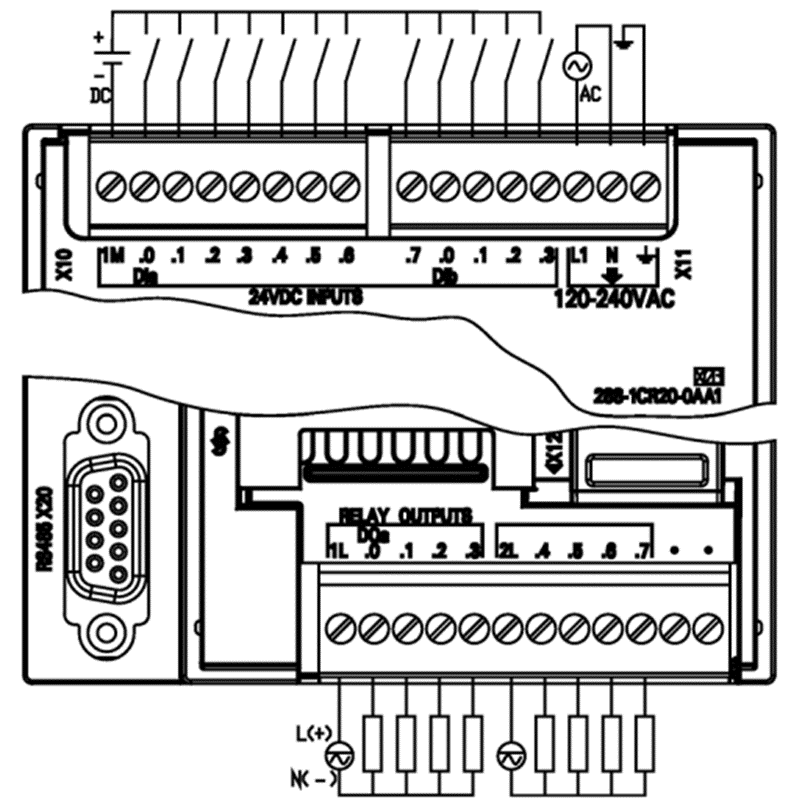

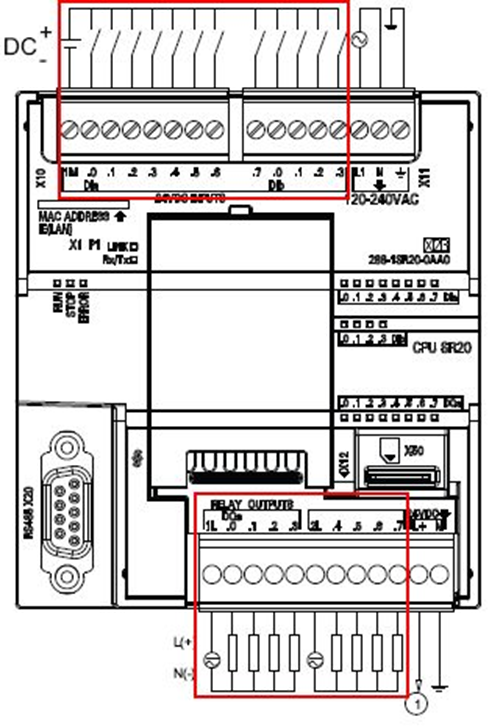

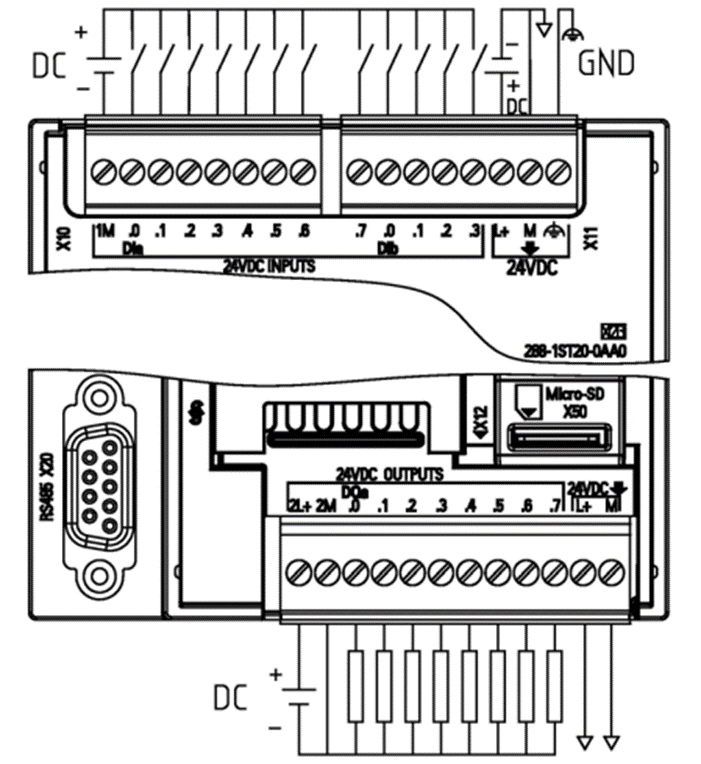

CPU SR20/ST20/CR20s接线图：

CPU SR20	CPU ST20	CPU CR20s

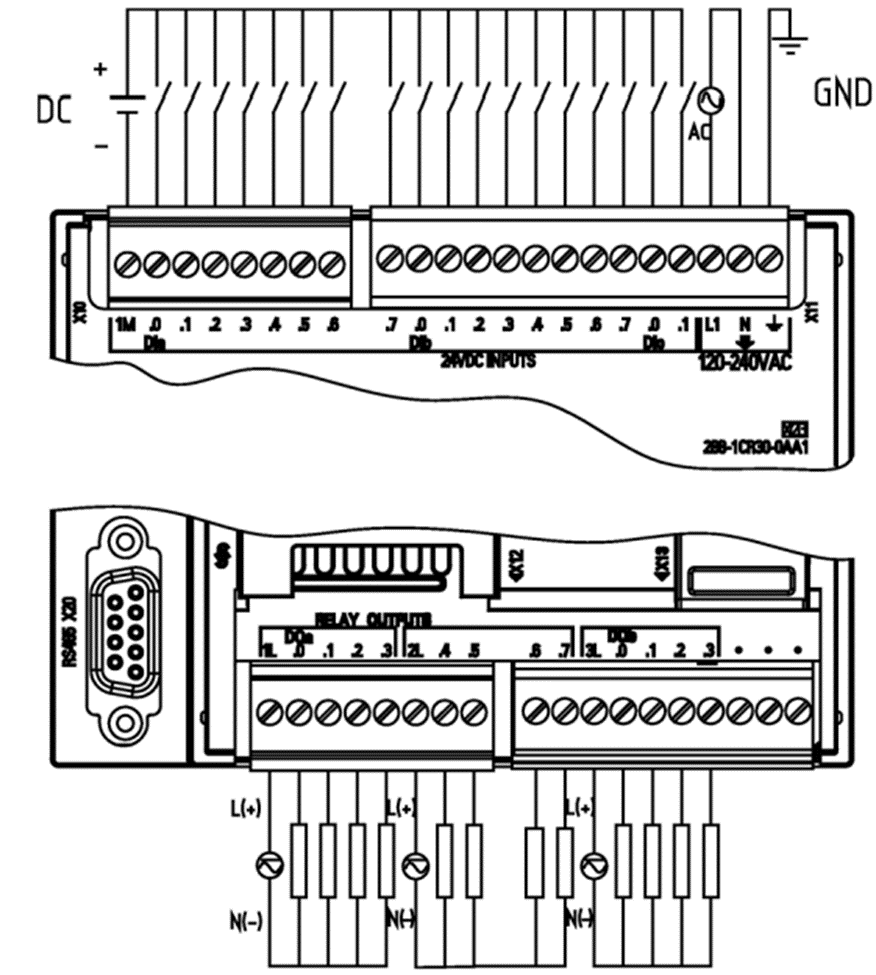

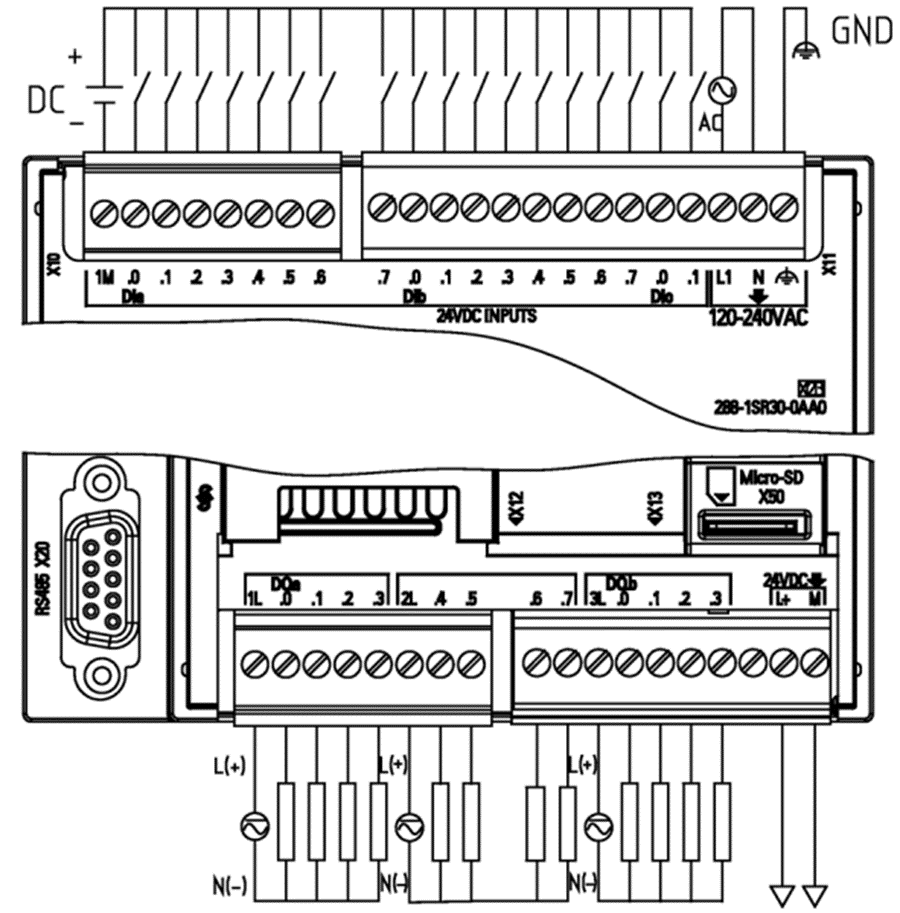

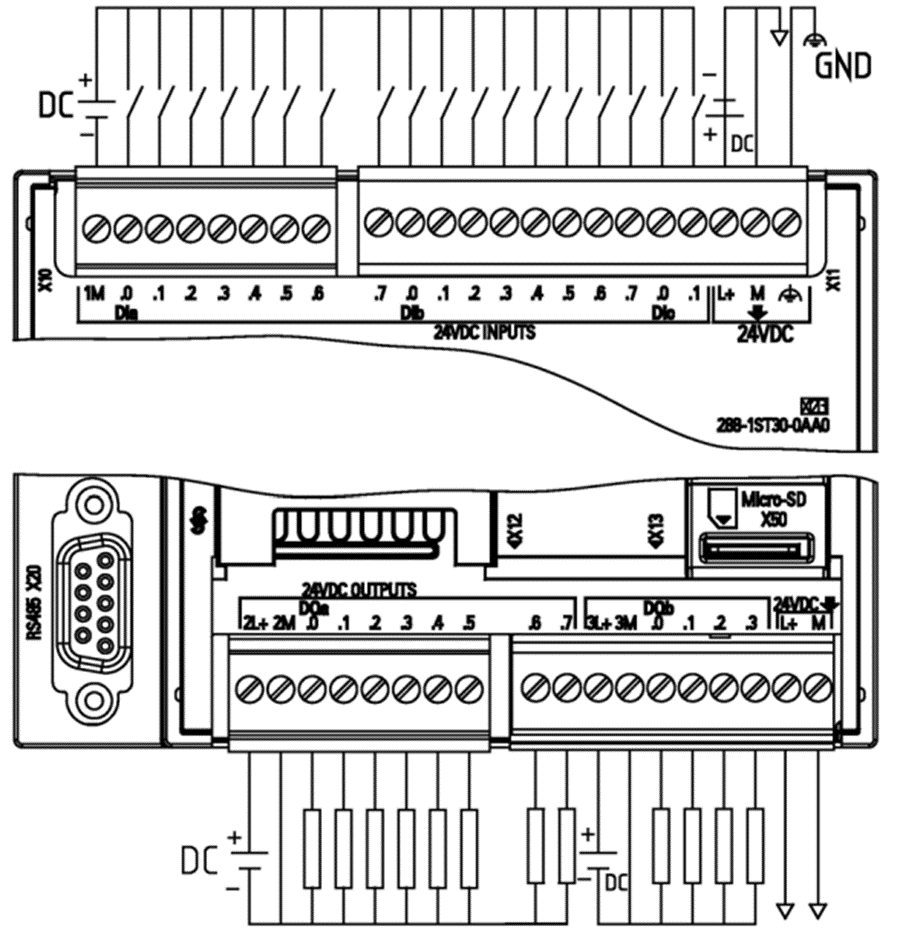

CPU SR30/ST30/CR30s 接线图：展示 CPU SR30、CPU ST30、CPU CR30s 的接线方式。

CPU SR30	CPU ST30	CPU CR30s

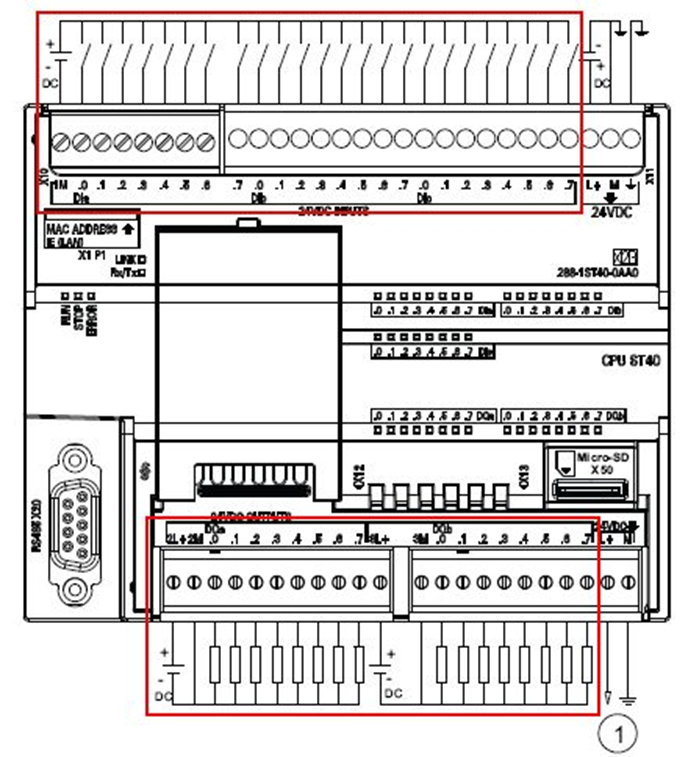

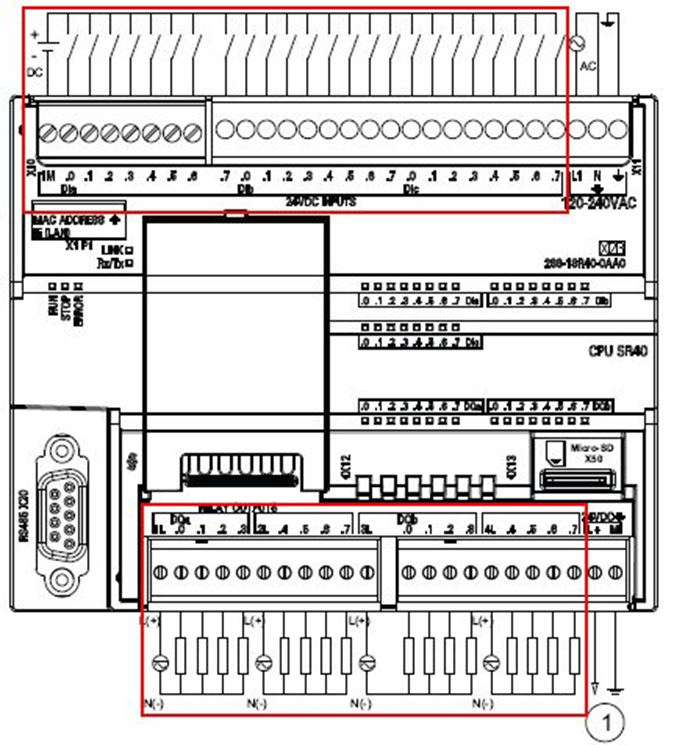

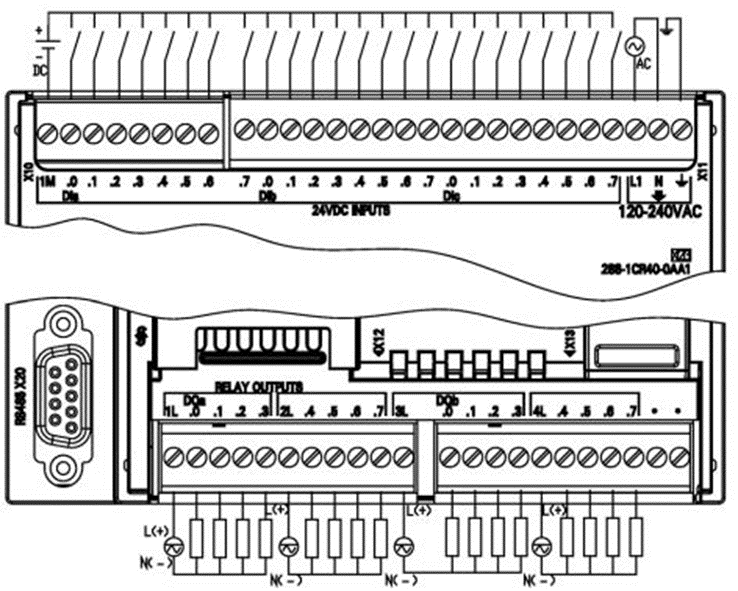

CPU SR40/ST40/CR40s 接线图：呈现 CPU SR40、CPU ST40、CPU CR40s 的接线细节。

CPU SR40	CPU ST40	CPU CR40s

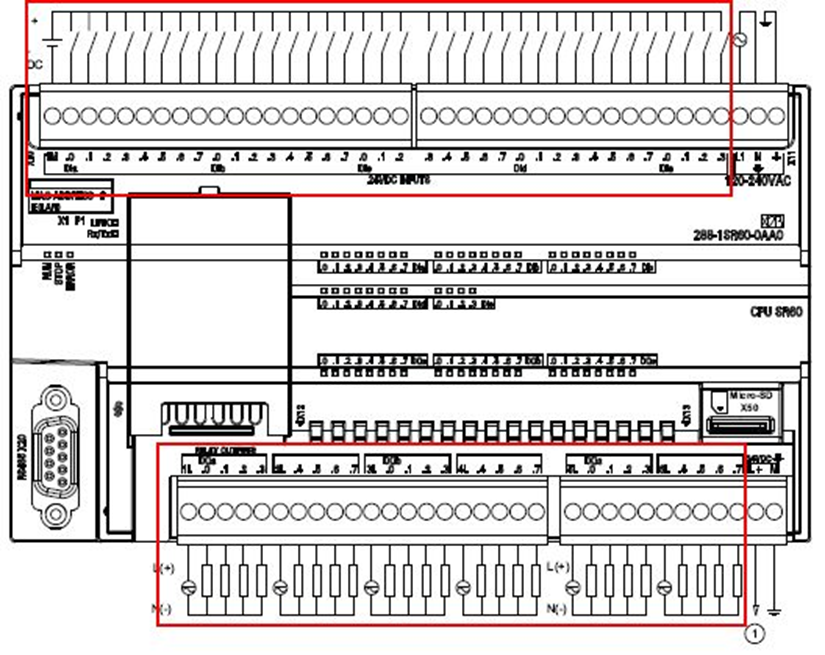

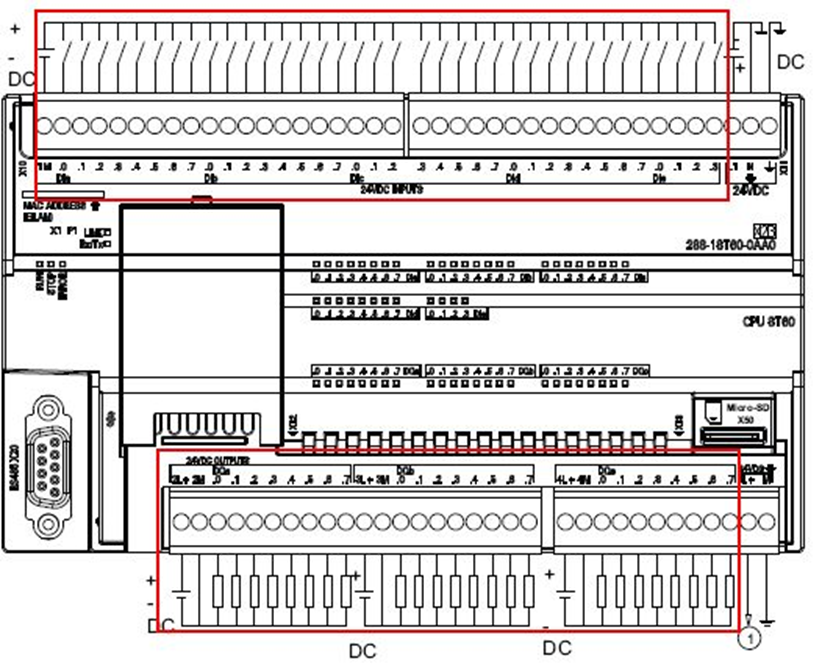

CPU SR60/ST60/CR60s 接线图：提供 CPU SR60、CPU ST60、CPU CR60s 的接线指引。

CPU SR60	CPU ST60	CPU CR60s

在实际接线前，务必根据所使用的 CPU 型号，对照相应的接线图进行操作，确保接线位置准确无误。

二、数字量输入接线

（一）输入电压特性

对于大多数数字量输入而言，均为 24VDC 输入。不过，ST CPU 的 I0.0-I0.3 支持 5-24V 输入，另外 ST20/30 的 I0.6、I0.7 也支持 5-24V 输入，这一特性在一些特殊场景下为设备连接提供了便利。

（二）输入接法类型

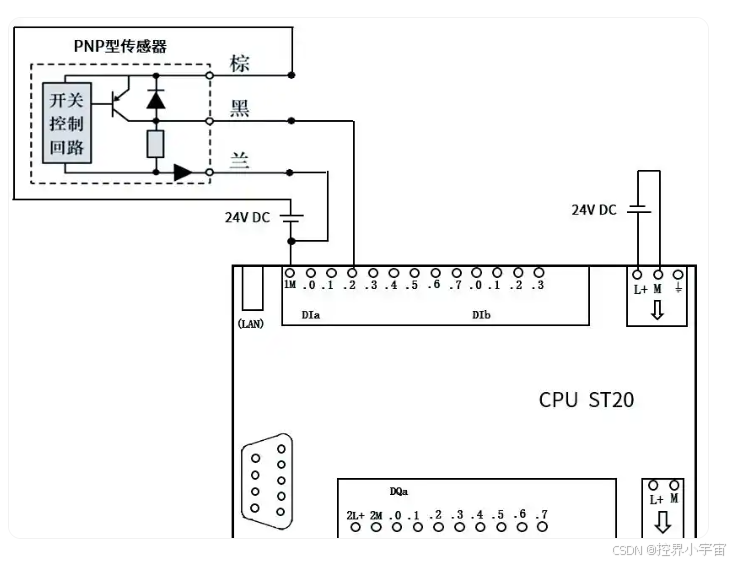

S7-200 SMART 的数字量输入点内部为双向二级管，因此可以接成漏型输入和源型输入。

漏型输入

源型输入

但需要注意的是，同一组输入点必须采用相同的接法。

（三）接线关键要点

对于数字量输入电路，构成电流回路是关键。输入点可以分组接不同的电源，且这些电源之间无需存在联系。这一特点使得在复杂的控制系统中，能够灵活地为不同的输入设备分配电源，提高了系统布局的灵活性。

三、数字量输出接线

（一）输出类型及接法

晶体管输出：晶体管输出只能接成源型输出，不能接成漏型，其输出为 24V。这种输出类型具有响应速度快的特点，适用于对输出频率有较高要求的场合。

2.继电器输出：继电器输出是一组共用一个公共端的干节点，可以接交流或直流，电压等级最高到 220V，例如可以接 24V、110V、220V 交直流信号。但需要保证一组输出接同样的电压（一组共用一个公共端，如 1L、2L）。对于小于 5V 的弱小信号，其输出的可靠性需要自行验证。此外，继电器输出点接直流电源时，公共端接正或负均可。

（二）接线关键要点

与输入电路类似，数字量输出电路的关键也是构成电流回路。输出点可以分组接不同的电源，且这些电源之间也无需存在联系，这为输出设备的电源配置提供了较大的灵活性。

四、常问问题解答

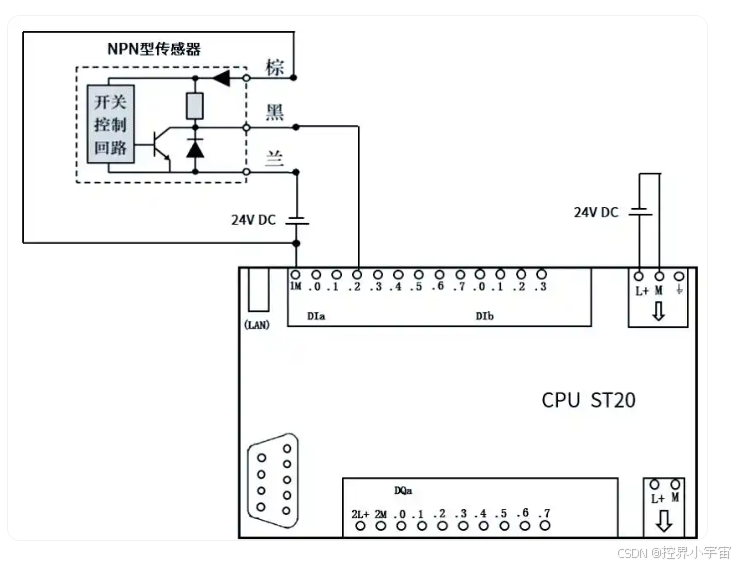

同一个模块的数字量输入端可以同时接 NPN 和 PNP 两种信号的设备吗？

不可以。因为 NPN 和 PNP 两种类型的信号在 DI 端形成的回路中，对于 DI 点的电流方向相反，同样 M 点的电流方向也相反。如果将两种信号接到一个 M 端，会导致 M 端出现两种电流流向，这是不正确的，因此不能在同一个模块的 DI 输入端同时接 NPN 和 PNP 两种信号的设备。

2.DO 分成晶体管和继电器两种类型，它们的区别是什么？

继电器的负载电流比晶体管的大，但输出频率受机械装置影响不能太快，同时存在机械寿命的限制；晶体管的负载电流比继电器的小，但输出频率快，可用于高速脉冲输出，且没有机械寿命的限制。

3.S7-200 SMART CPU 数字量输出可以接漏型的设备吗？

不可以。S7-200 SMART CPU 本体和扩展模块的 DO 端都只能接源型 24V 类型的设备，即集电极开路的 PNP 设备。

4.S7-200 SMART I/O 扩展模块 DIAG 指示灯以红色闪烁的原因？

对于数字量扩展模块，DIAG 指示灯以红色闪烁主要是由于缺少 24V 直流供电电源。建议查看 CPU 的信息来确认具体报错原因（查看 CPU 信息的方法请见硬件诊断或诊断方法举例）。当 I/O 扩展模块缺少 24V 直流供电电源时，所有通道指示灯也会以红色闪烁。此时，应核对模块接线图，尤其是模块供电端含两排端子的情况，确定供电接线是否正确，以 EM DR32 为例，其正确的接线方式可参考相应图示。
