75、【OS】【Nuttx】【启动】caller-saved 和 callee-saved 示例

news 2025/7/15 13:21:04

【声明】本博客所有内容均为个人业余时间创作，所述技术案例均来自公开开源项目（如Github，Apache基金会），不涉及任何企业机密或未公开技术，如有侵权请联系删除

背景

接之前 blog
【OS】【Nuttx】【启动】深入理解 caller-saved 和 callee-saved（上）
【OS】【Nuttx】【启动】深入理解 caller-saved 和 callee-saved（下）
详细分析了 AAPCS（ARM Architecture Procedure Call Standard）中的 caller-saved 和 callee-saved 的原理，下面编写几个简单函数，来看下这其中的过程

caller-saved 和 callee-saved 示例

编写一个简单的加法函数如下

// main.c
static int add_func(int a, int b) {return (a + b);
}int main(void) {int c = add_func(1, 2);return 0;
}

在 bash 中输入如下命令，将 main.c 编译成汇编语言

arm-none-eabi-gcc -S -mcpu=cortex-m4 -mthumb main.c -o main.s

可以得到如下汇编文件

	.cpu cortex-m4.arch armv7e-m.fpu softvfp.eabi_attribute 20, 1.eabi_attribute 21, 1.eabi_attribute 23, 3.eabi_attribute 24, 1.eabi_attribute 25, 1.eabi_attribute 26, 1.eabi_attribute 30, 6.eabi_attribute 34, 1.eabi_attribute 18, 4.file	"main.c".text.align	1.syntax unified.thumb.thumb_func.type	add_func, %function
add_func:@ args = 0, pretend = 0, frame = 8@ frame_needed = 1, uses_anonymous_args = 0@ link register save eliminated.push	{r7}sub	sp, sp, #12add	r7, sp, #0str	r0, [r7, #4]str	r1, [r7]ldr	r2, [r7, #4]ldr	r3, [r7]add	r3, r3, r2mov	r0, r3adds	r7, r7, #12mov	sp, r7@ sp neededpop	{r7}bx	lr.size	add_func, .-add_func.align	1.global	main.syntax unified.thumb.thumb_func.type	main, %function
main:@ args = 0, pretend = 0, frame = 8@ frame_needed = 1, uses_anonymous_args = 0push	{r7, lr}sub	sp, sp, #8add	r7, sp, #0movs	r1, #2movs	r0, #1bl	add_funcstr	r0, [r7, #4]movs	r3, #0mov	r0, r3adds	r7, r7, #8mov	sp, r7@ sp neededpop	{r7, pc}.size	main, .-main.ident	"GCC: (15:13.2.rel1-2) 13.2.1 20231009"

main 分析

下面来分析下这个汇编文件，首先是 main 函数入口
在这里插入图片描述

48行：main 函数入口，首先将 r7 和 lr 寄存器压栈，这里其实就体现了 callee-saved 规则，因为 main 函数相对于之前的调用者（比如启动函数），属于被调用函数，而 main 函数这里由于要使用 r7，r7 作为非易失性寄存器，在 main 函数返回之后，需要恢复原状，所以这里进行了压栈处理
49行：将当前的栈指针 sp 减去 8 字节，意味着 main 函数这里需要用到 8 字节的栈空间
50行：将栈指针 sp 的值赋给 r7 寄存器，申请完栈空间后，函数在使用时，是不会去修改 sp 栈指针的，sp 栈指针作为路标（用来标识当前函数栈地址，是不会轻易修改的），此时可以将 sp 栈指针赋值给 r7，通过 r7 寄存器去访问栈空间里面的内容
51-53行：这里就体现了 caller-saved 规则，r0 和 r1 作为易失性寄存器，将立即数 1 和 2 赋值给 r0 和 r1，然后被调用函数 add_func 就可以通过 r0 和 r1 获得了入参

add_func 分析

main 分析完后，再来看下被调用函数 add_func

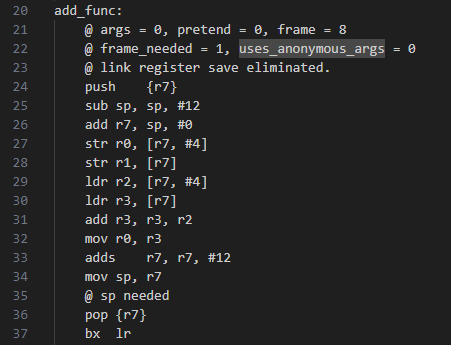

在这里插入图片描述

24行：同样这里体现了 callee-saved 规则，add_func 作为被调用函数，本身也有使用 r7 寄存器的需求（需要用 r7 寄存器去访问栈空间），而 r7 作为非易失性寄存器，需要做压栈处理
25行：将当前的栈指针 sp 减去 12 字节，为 add_func 预留出 12 字节的栈空间
26行：和前面 main 函数一样，将 sp 栈指针赋值给 r7，后面就可以通过 r7 去访问申请的 12 字节栈空间
27-28行：通过 r7 去访问栈空间，具体的操作是把 r0 和 r1 两个寄存器的内容放到栈上，前面 main 函数说过，r0 和 r1 里面存放了入参 a 和 b
29-30行：将栈上刚存放的 a 和 b 参数值再赋给 r2 和 r3，这里其实也是 caller-saved 规则的体现，因为 r2 和 r3 也作为易失性寄存器，被调用函数可以随便用，不用对它的调用者负责
31-32行：将 r2 和 r3 寄存器内容相加，并最终赋值给 r0，之前 blog 【OS】【Nuttx】【启动】深入理解 caller-saved 和 callee-saved（下）提过，r0 寄存器存放被调用函数的返回值
33-34行：回收 add_func 的栈空间
36行：将 r7 压在栈上的值弹出（存放着之前 main 函数使用的 r7 值）
37行：返回 main 函数

先分析到这里，下篇继续
