prometheus监控kubernetes集群并使用 grafana展示数据
目录
Prometheus组成及架构
prometheus核心组件
1.Prometheus Server
2.Exporters
3.Alertmanager
4.Pushgateway
数据流程
在k8s中部署Prometheus+Grafana+钉钉告警+邮件告警
将kube-Prometheus包下载后传入虚拟机
tar -xzv kube-promethus.zip
cd 进入
ll 显示目录
至此prometheus以及钉钉告警、邮件告警修改完毕，先按步骤部署即可
1.创建pv
2.cd kube-state-metrics
3.cd node-export
4.cd alertmanager
5.cd prometheus-server
6.部署Grafana
7.现在为 Grafana添加一个数据源为Prometheus
8.添加模板

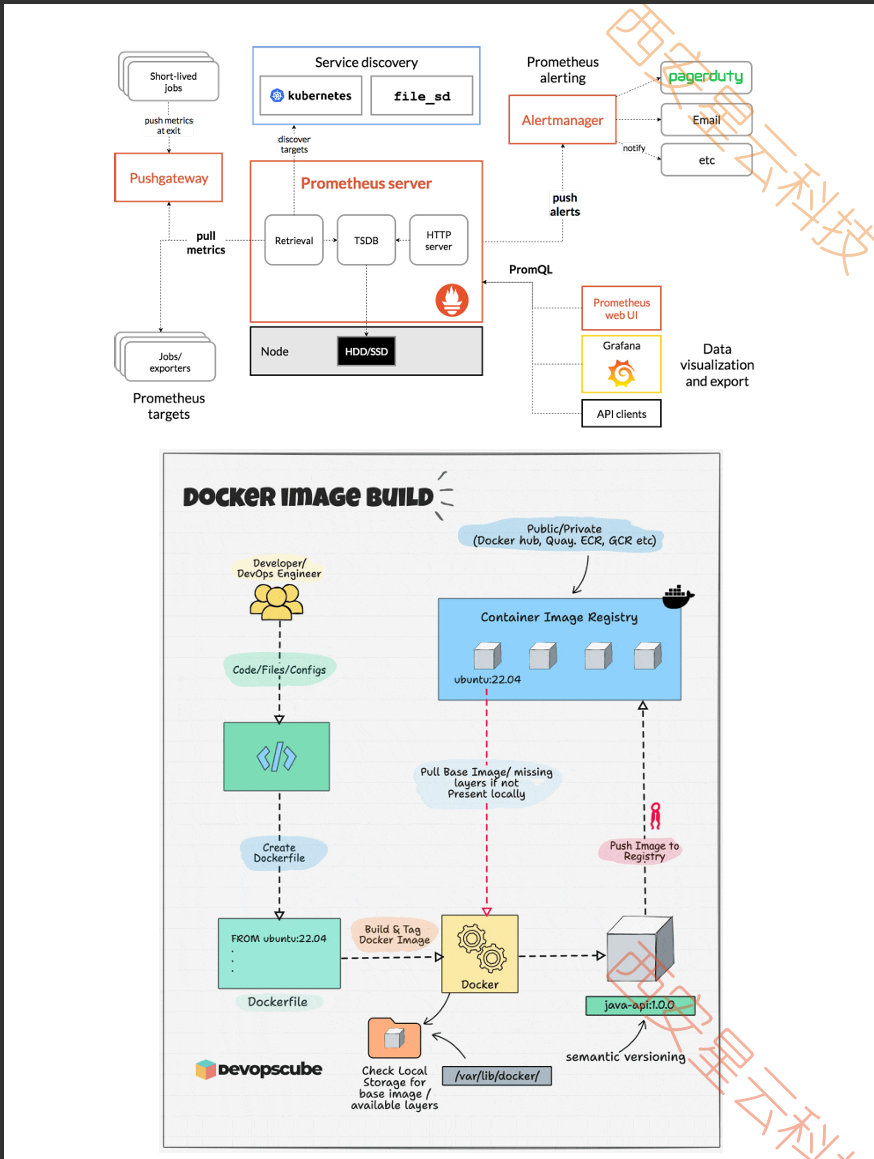

Prometheus组成及架构
prometheus核心组件
1.Prometheus Server
整个监控系统的核心 ，有以下功能
数据采集 ：
通过http协议主动从目标服务器pull（拉取）指标数据，也可以通过 Pushgateway接受推送数据
数据存储：
将采集的时序数据存储到本地的时序数库，默认保留15天
查询与聚合提供PromeQL的查询语言，支持实时分析聚合数据
告警与评估
根据定义的告警规则计算是否触发告警，并将告警发送给Alertmanager
2.Exporters
用于将非Prometheus的数据类型转换为Prometheus可识别的格式，如
主机监控：
node_exporter（收集CPU、内存、磁盘等主机指标）
应用监控：
如myspl_exporter(MySQL)、redis_exporter（redis）、blackbox_exporter（HTTP/ICMP探测）
自定义：
开发符合Prometheus规范的HTTP接口，暴露应用内不指标（如业务接口调用量）
3.Alertmanager
告警分组：
将同类的告警合并（如多台服务器同时触发高CPU告警）
告警抑制：
当某个告警触发后，抑制其他相关的次要告警（如服务器宕机后，抑制其上应用告警）
告警路由：
根据规则将告警发送到不同的接收端（如邮件、Slack、PagerDuty、企业微信、钉钉等）
4.Pushgateway
可选组件，用于接收短期任务（如 CI/CD 作业）的指标数据，再由 Prometheus 定期从 Pushgateway 拉取。（因 Prometheus 原生是 Pull 模式，短期任务可能在被拉取前结束，故需 Pushgateway 中转）
数据流程
- 目标服务通过 Exporter 暴露指标接口（或通过 Pushgateway 推送数据）。
- Prometheus Server 定期拉取指标并存储到 TSDB。
- 用户通过 PromQL 或 Grafana 查询数据。
- Prometheus 评估告警规则，触发时将告警发送给 Alertmanager。
- Alertmanager 处理告警并路由到指定接收端。
在k8s中部署Prometheus+Grafana+钉钉告警+邮件告警
需要自己部署好nfs环境最好在主节点
将kube-Prometheus包下载后传入虚拟机
此目录中文件全部可用，但需修改nfs的目录路径，已经nfs的IP、钉钉的Webhook，secret和邮件的收件人和发送人
tar -xzv kube-promethus.zip
cd 进入

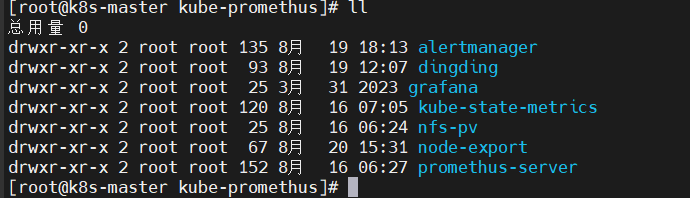

ll 显示目录

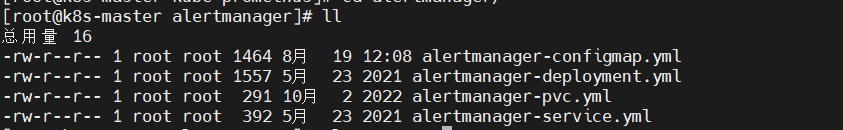

1 cd alertmanager

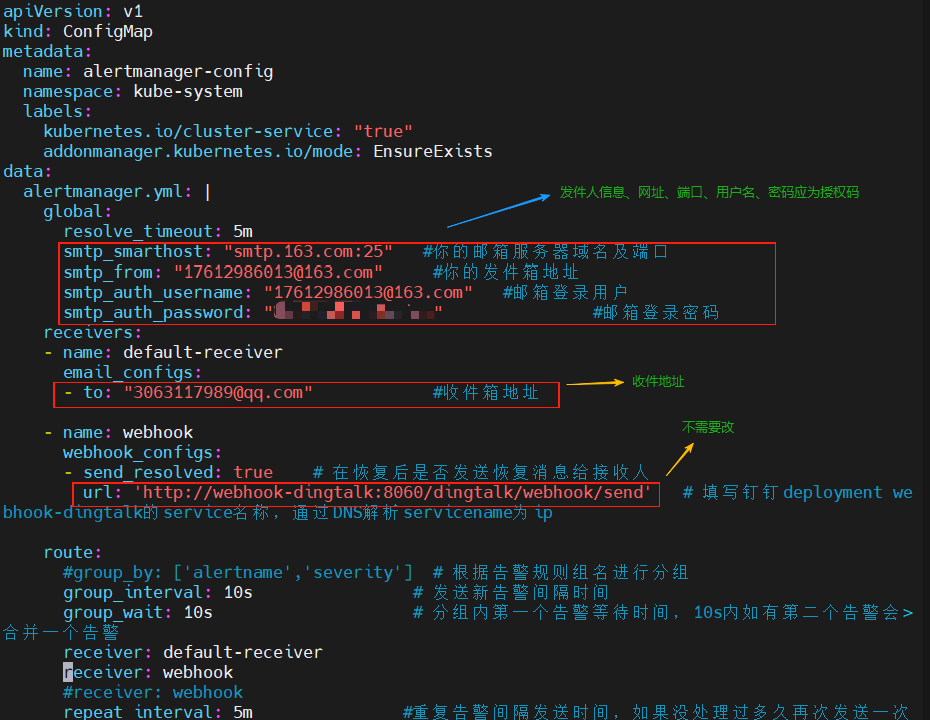

vim alertmanager-configmap.yml
2 alertmanager 目录只需修改此文件，现在退出至上一目录

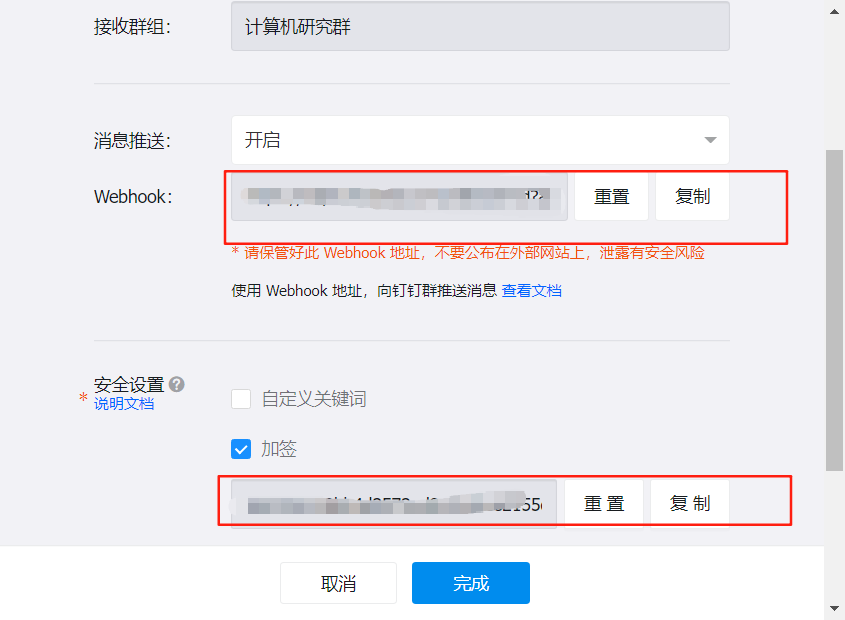

进入钉钉应用

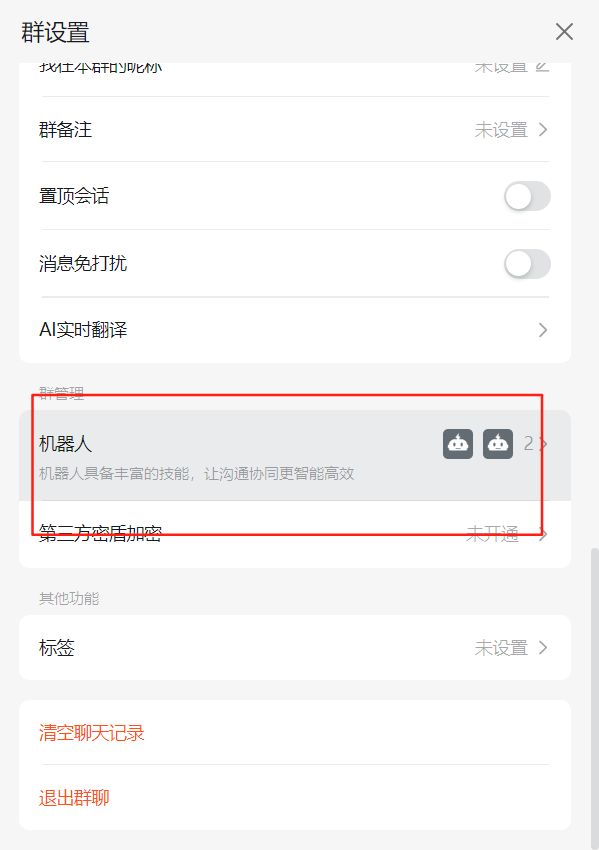

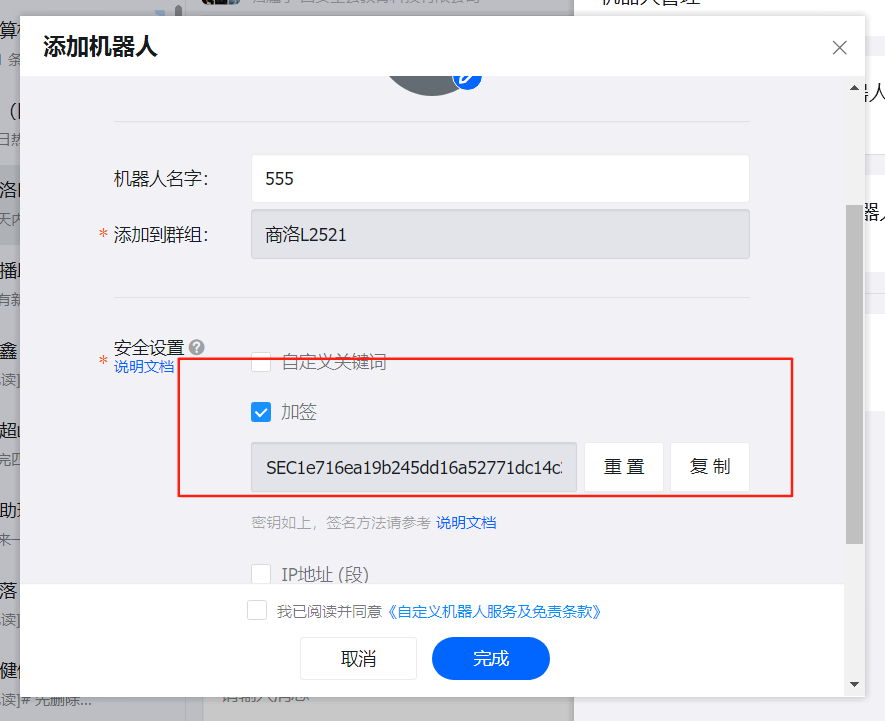

选择一个群，进入设置，点击添加机器人，选择加签，选择添加即可
再次点击机器人，下面会用到webhook和secret
cd ..

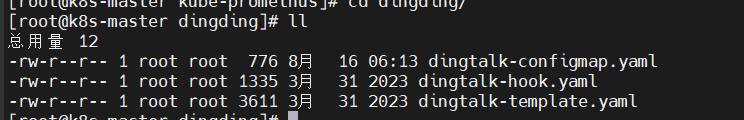

cd dingding
vim dingtalk-configmap.yaml 修改图中标出的url和secret
dingding修改完毕，现在退至上一目录
3. cd nfs-pv/

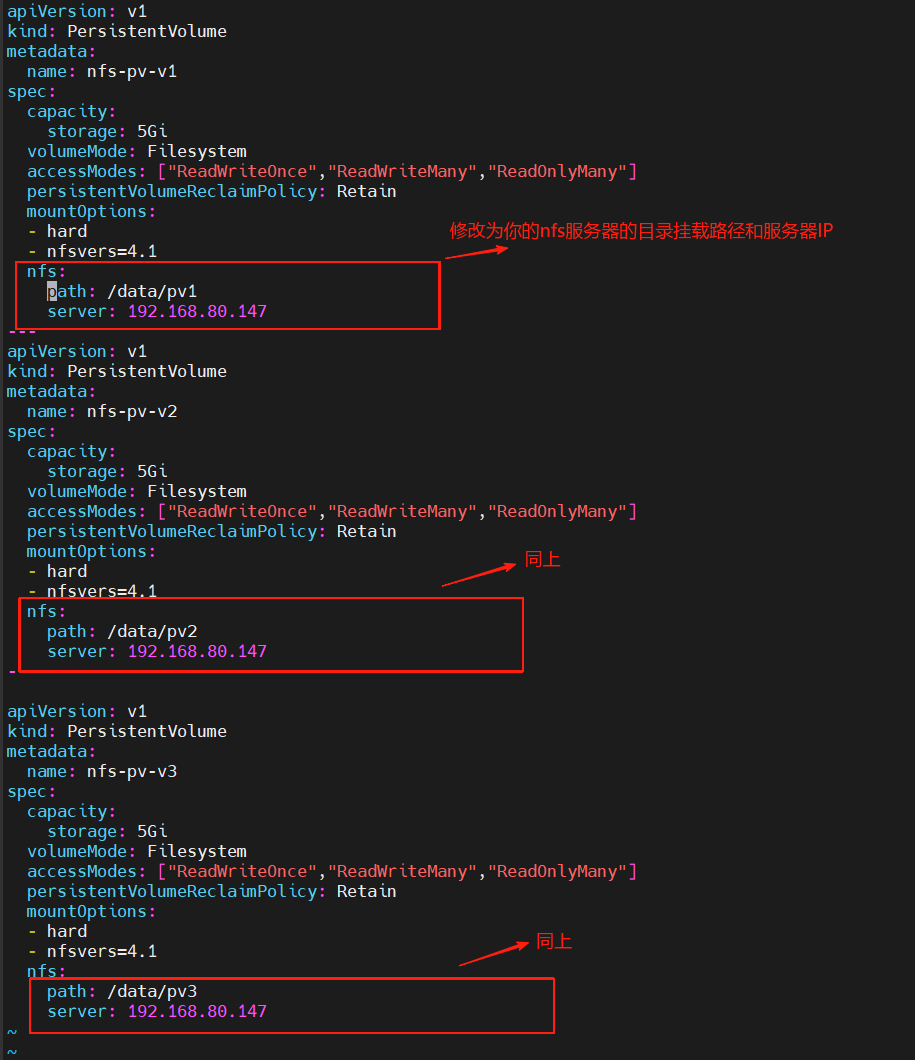

vim pv-demo.yml
4. nfs-pv 目录修改完毕，退出至上一目录

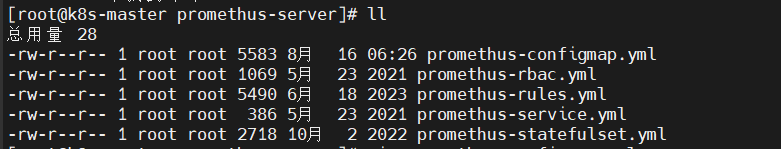

cd promethus-server

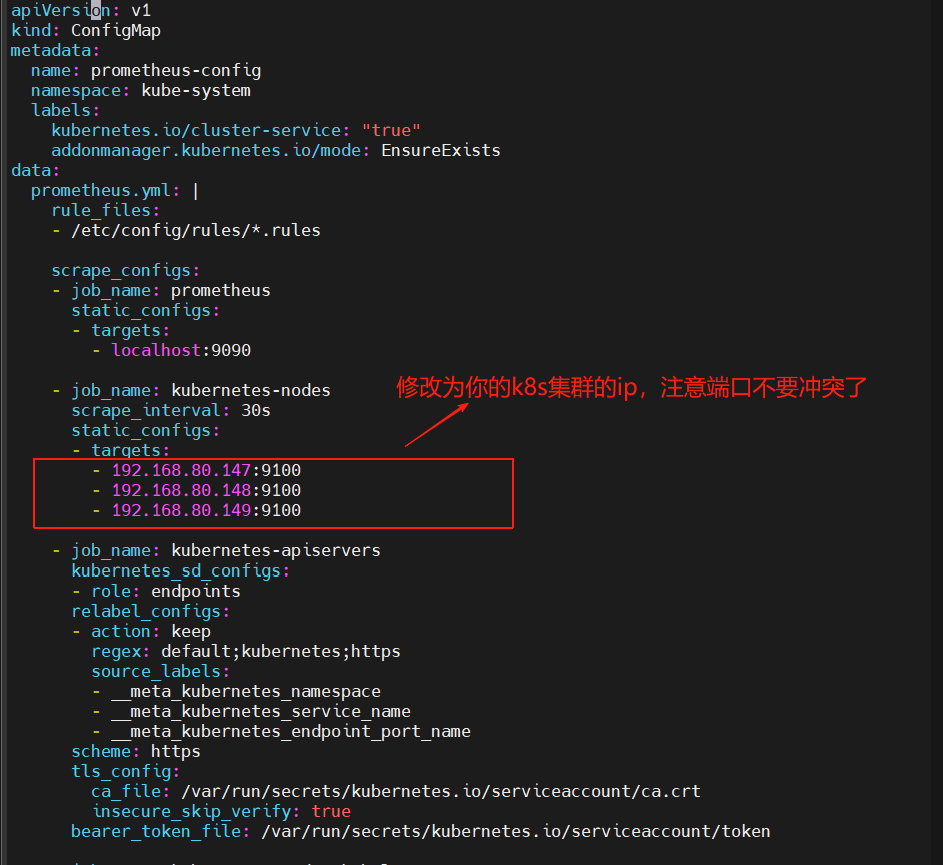

vim promethus-configmap.yml
至此prometheus以及钉钉告警、邮件告警修改完毕，先按步骤部署即可
1.创建pv
cd nfs-pv

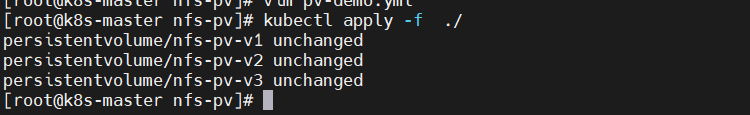

kubectl apply -f ./
我因为之前已经创建好了，所以这里显示unchanged，正常显示的是created

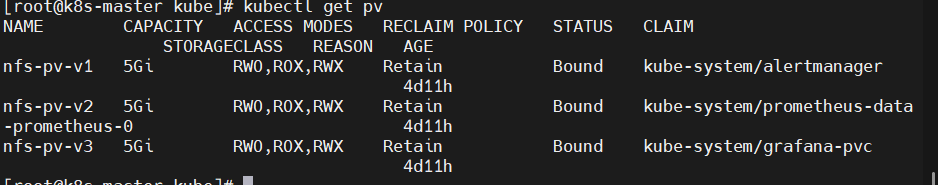

kubectl get pv 查看创建的pv 我的status是Bound因为已经绑定了pvc，正应该是Available
2.cd kube-state-metrics

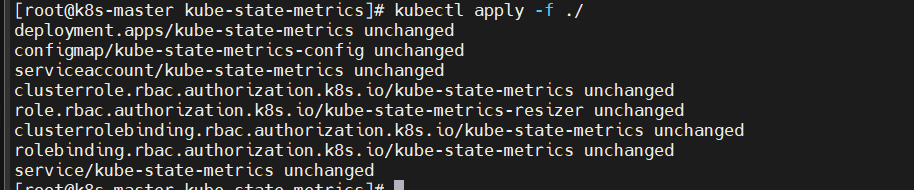

kubectl apply -f .
同上，我的是unchanged，正常为created

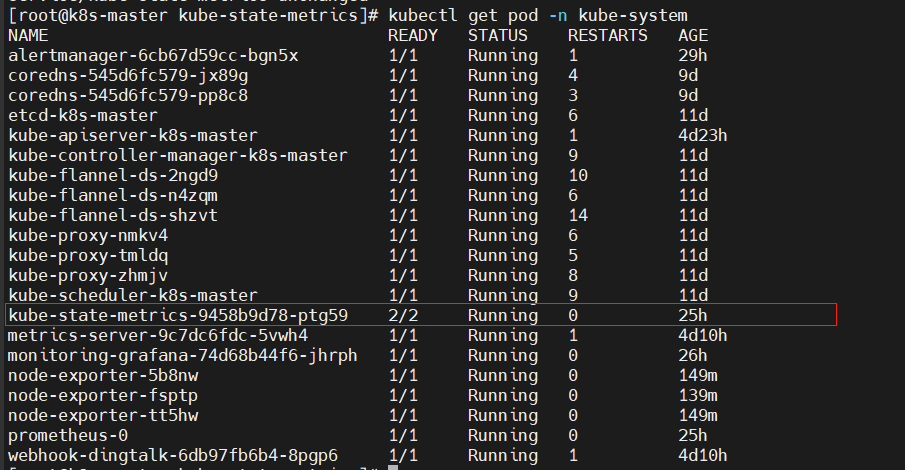

kubectl get pod -n kube-system 查看pod状态 正常应为 reday 2/2 runing

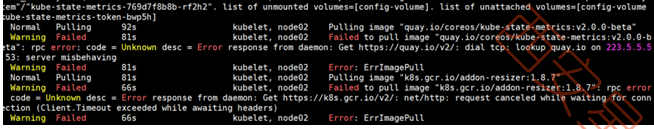

若出现pod状态为ErrImagePull ，则使用describe 查看pod状态
kubectl describe pod kube-state-metrics-769d7f8b8b-rf2h2（换成自己的pod）命令查看报错
发现镜像拉不下来，则使用 -o wide 看pod分配到哪个节点，文章下面有对应的包
下载后传到虚拟机上在使用 docker load -i 包名 即可拉取镜像
等待2分钟再次观察pod的状态，发现变为runing
3.cd node-export
启动次pod时，注意使用的控制器时Daemonset，则每个节点都需要运行一个pod，但是master节点一般会有污点（为了提高master的管理效率，一般不在master上运行pod），所以我们需要清理污点
首先看master的污点类型
kubectl describe nodes master名称 | grep Taint
过滤结果大概率为 node-role.kubernetes.io/master:NoSchedule
去除污点
将污点去除
kubectl taint nodes master名称 node-role.kubernetes.io/master:NoSchedule- （注意这个减号，是去除的意思）
然后执行
kubectl apply -f ./
依旧同上
查看pod状态

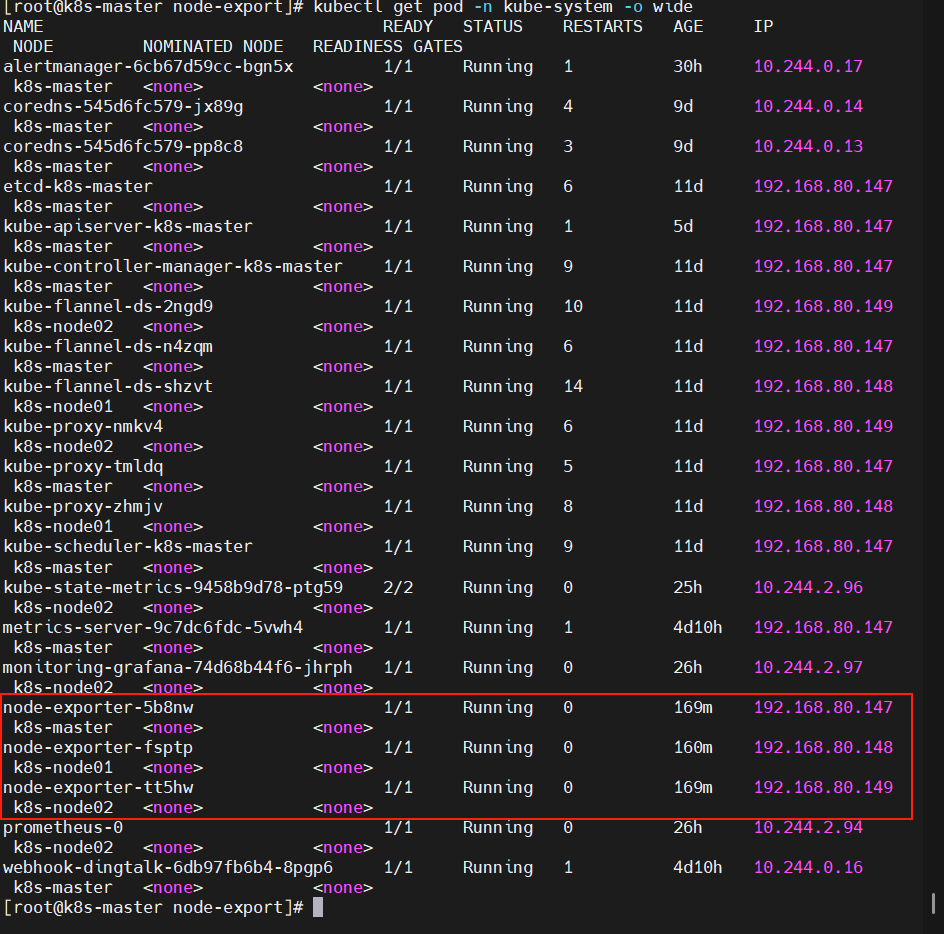

kubectl get pod -n kube-system -o wide
会有三个pod运行，且master、k8s-node01、k8s-node02各运行一个
若状态有问题，describe查看报错，若镜像 拉不下来，先给每个节点添加一个8.8.8.8的DNS，

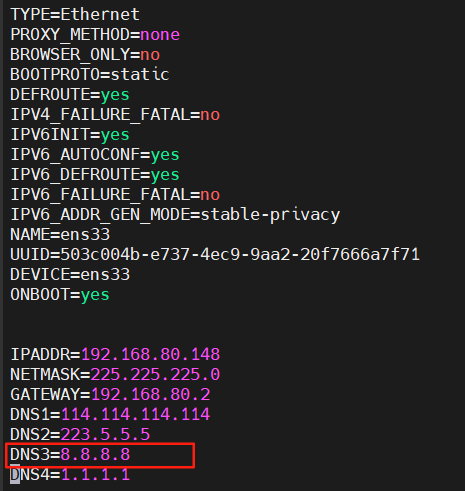

vim /etc/sysconfig/network-scripts/ifcfg-ens33 编辑此文件添加一个DNS
保存退出后重启网络
systemctl restart network
等待两分中，若不行，使用下面方法
下载包（文章下面有），再传到每个虚拟机，执行docker load -i 即可

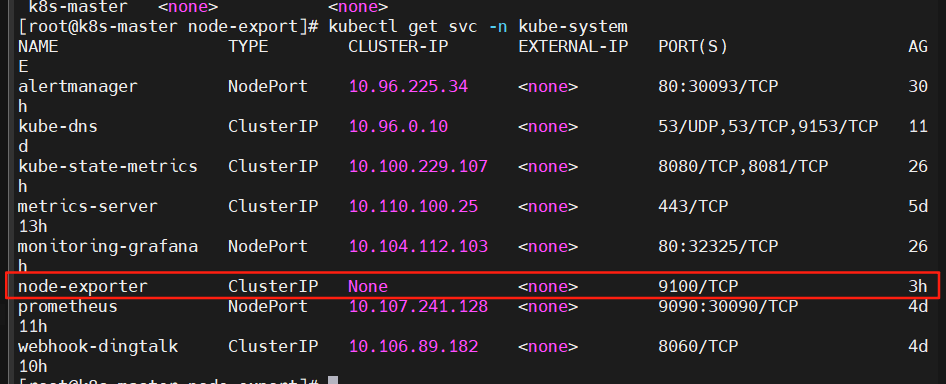

查看svc
kubectl get svc -n kube-system
4.cd alertmanager

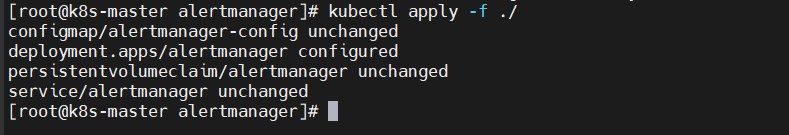

kubectl apply -f ./
同上
查看pod是否创建
kubectl get pods -l "k8s-app=alertmanager" -n kube-system

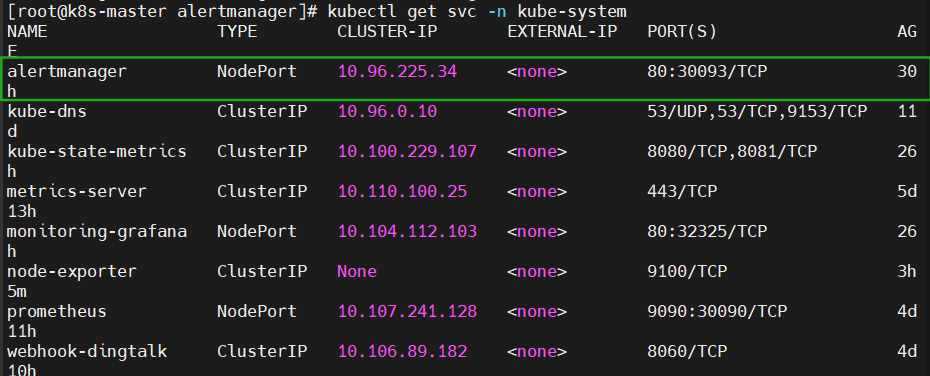

查看svc
kubectl get svc -n kube-system
5.cd prometheus-server

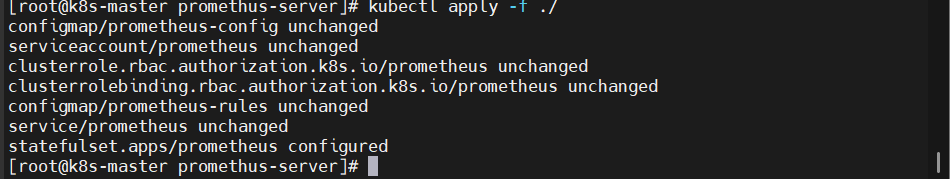

kubectl apply -f ./
同上

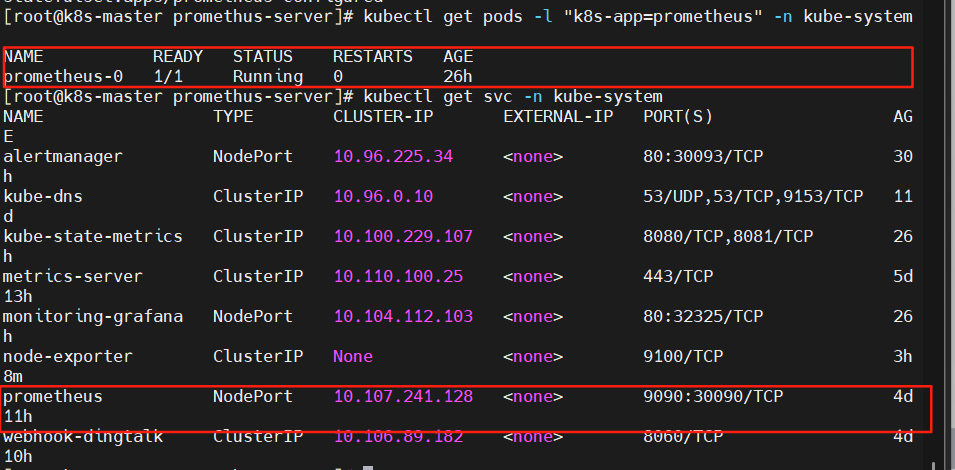

查看pod和svc是否成功创建
kubectl get pods -l "k8s-app=prometheus" -n kube-system
kubectl get svc -n kube-system
至此Prometheus部署完毕，测试是否可用

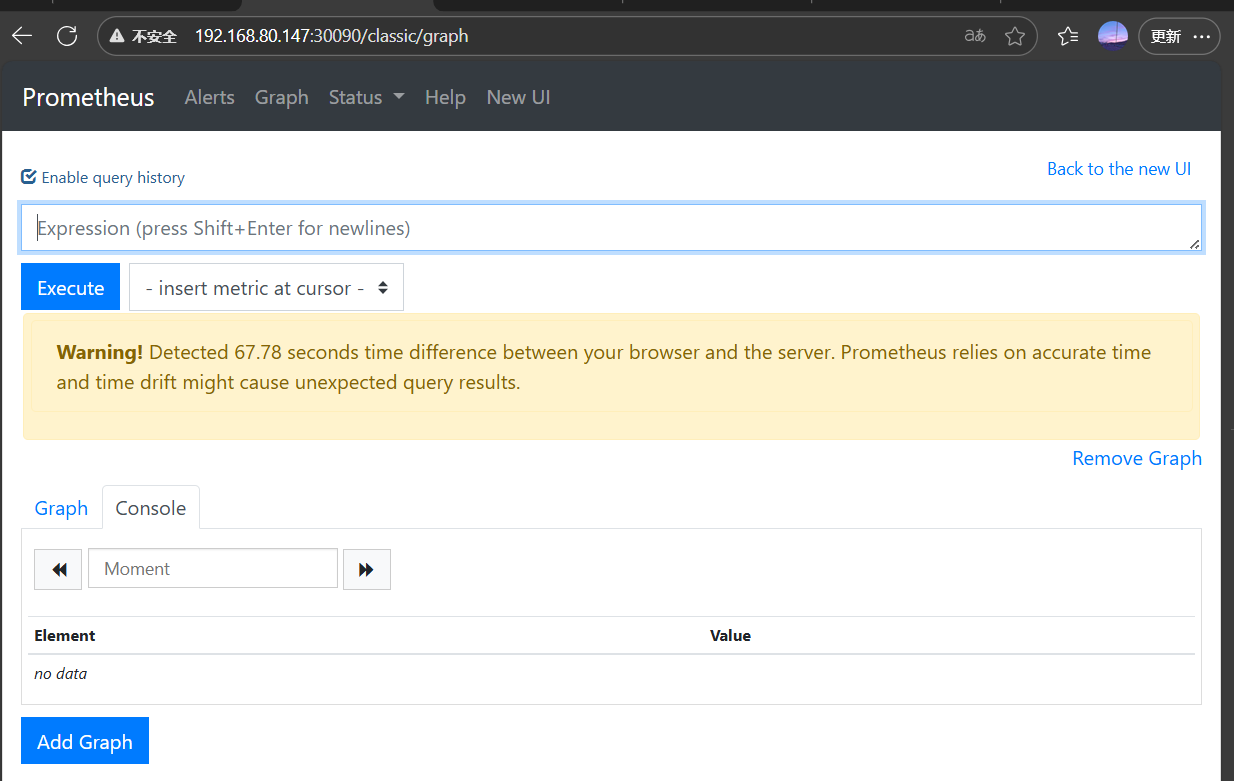

访问任意节点的IP+30090端口
例如：192.168.80.147:30090
6.部署Grafana
cd grafana
kuebctl apply -f ./
同上
查看pod和svc状况
kubectl get pod -n kube-system | grep monitoring-grafana
kubectl get svc -n kube-system | grep monitoring-grafana
至此Grafana部署完毕

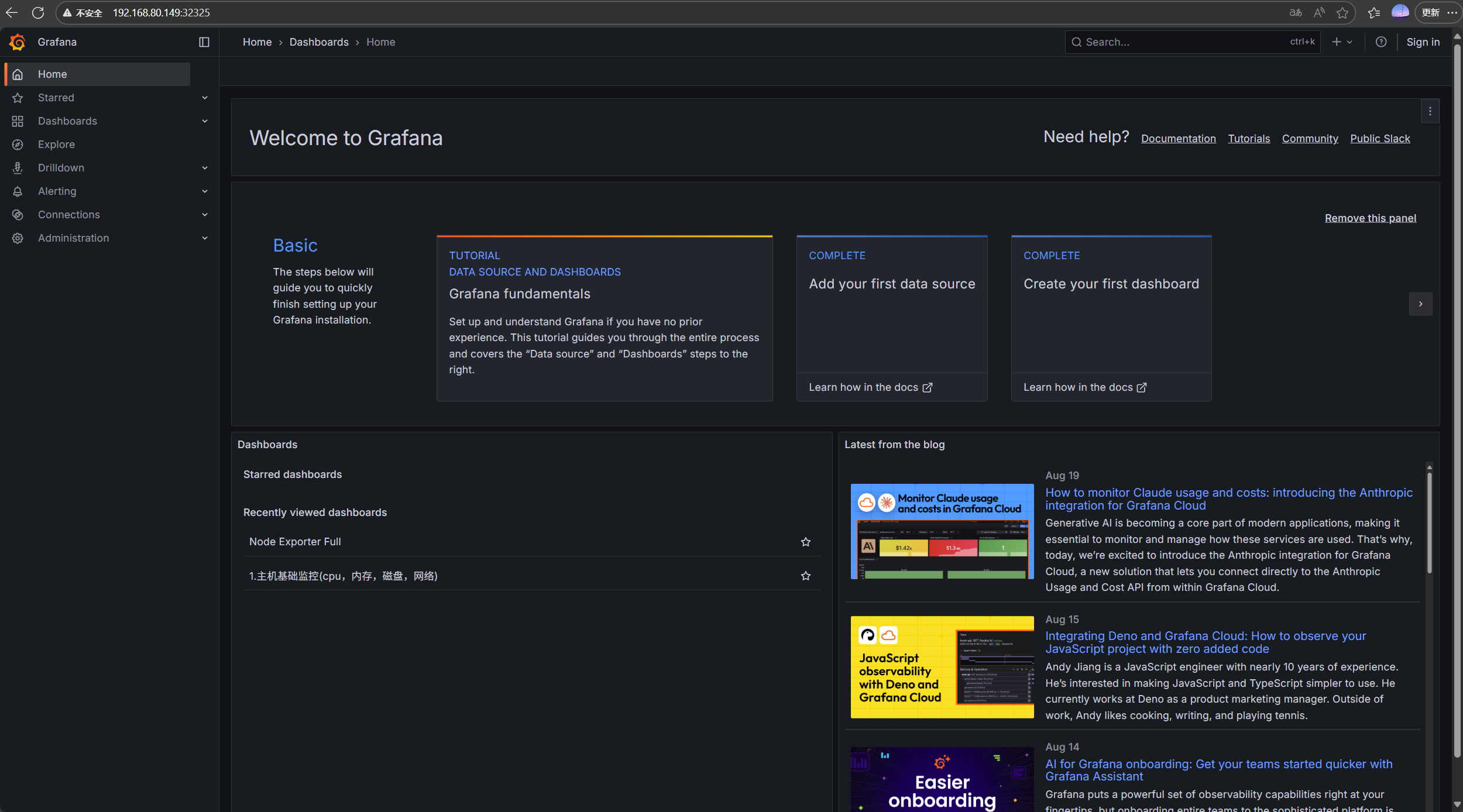

测试访问192.168.810.147:32325
能进入代表部署成功
7.现在为 Grafana添加一个数据源为Prometheus

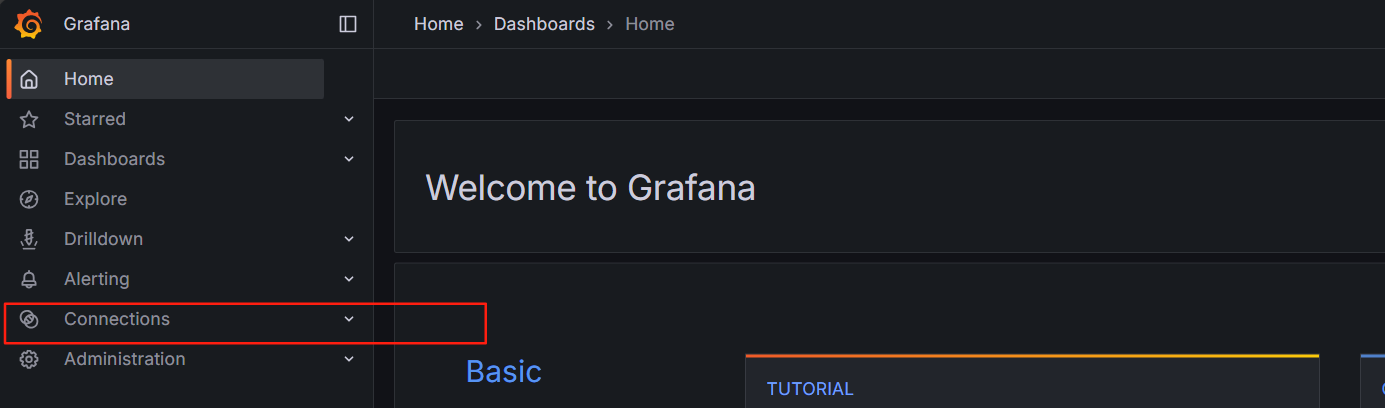

点击Connections 连接

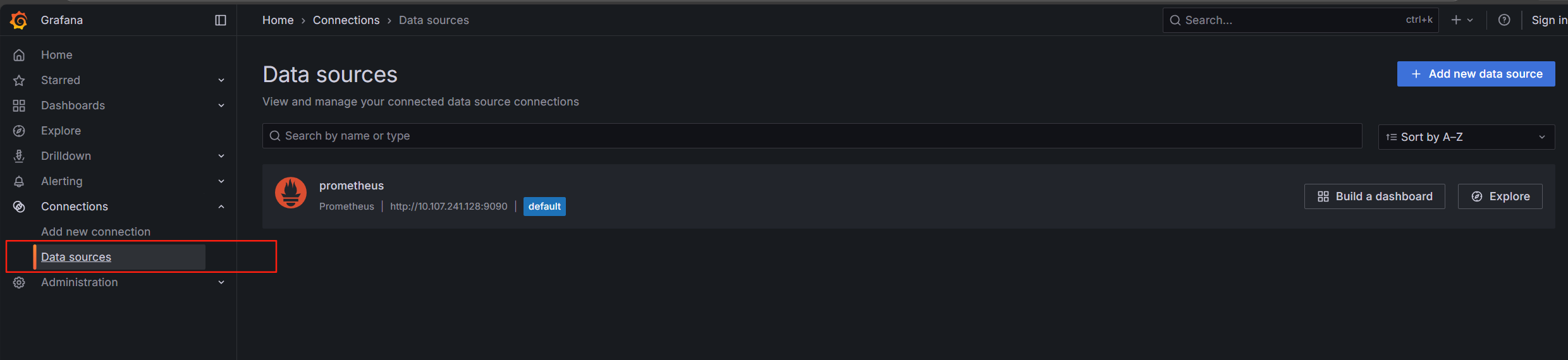

点击 data sources数据源

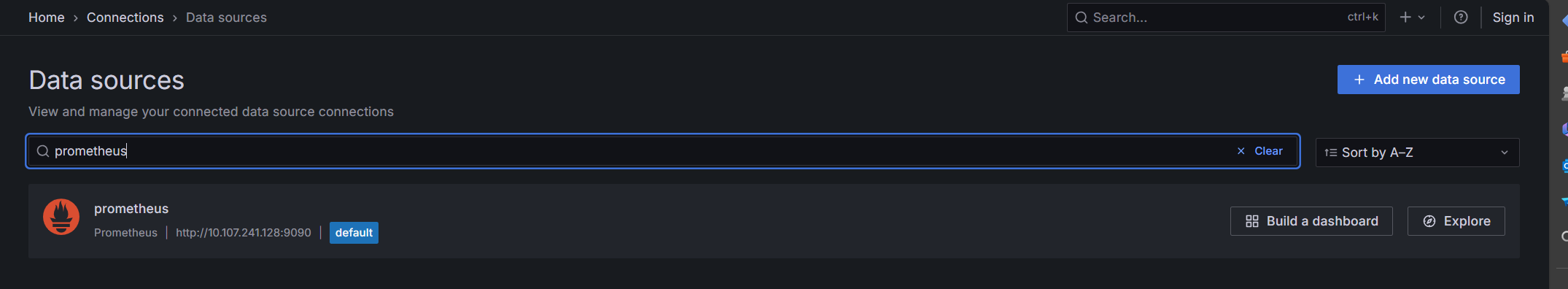

搜索prometheus
点进去

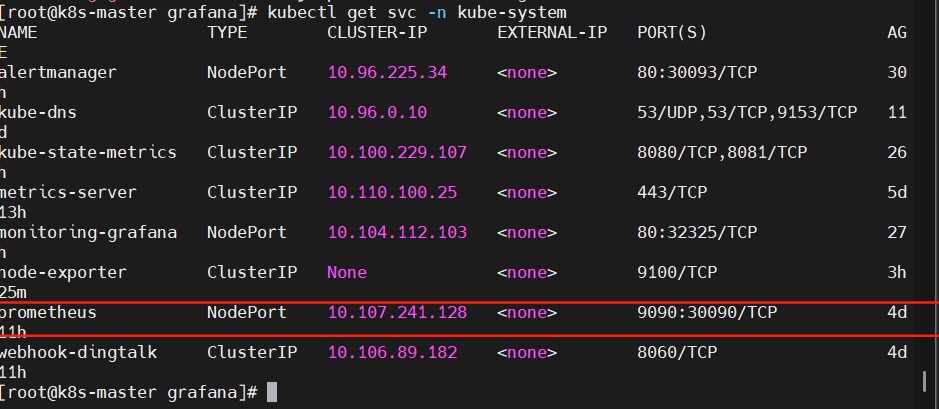

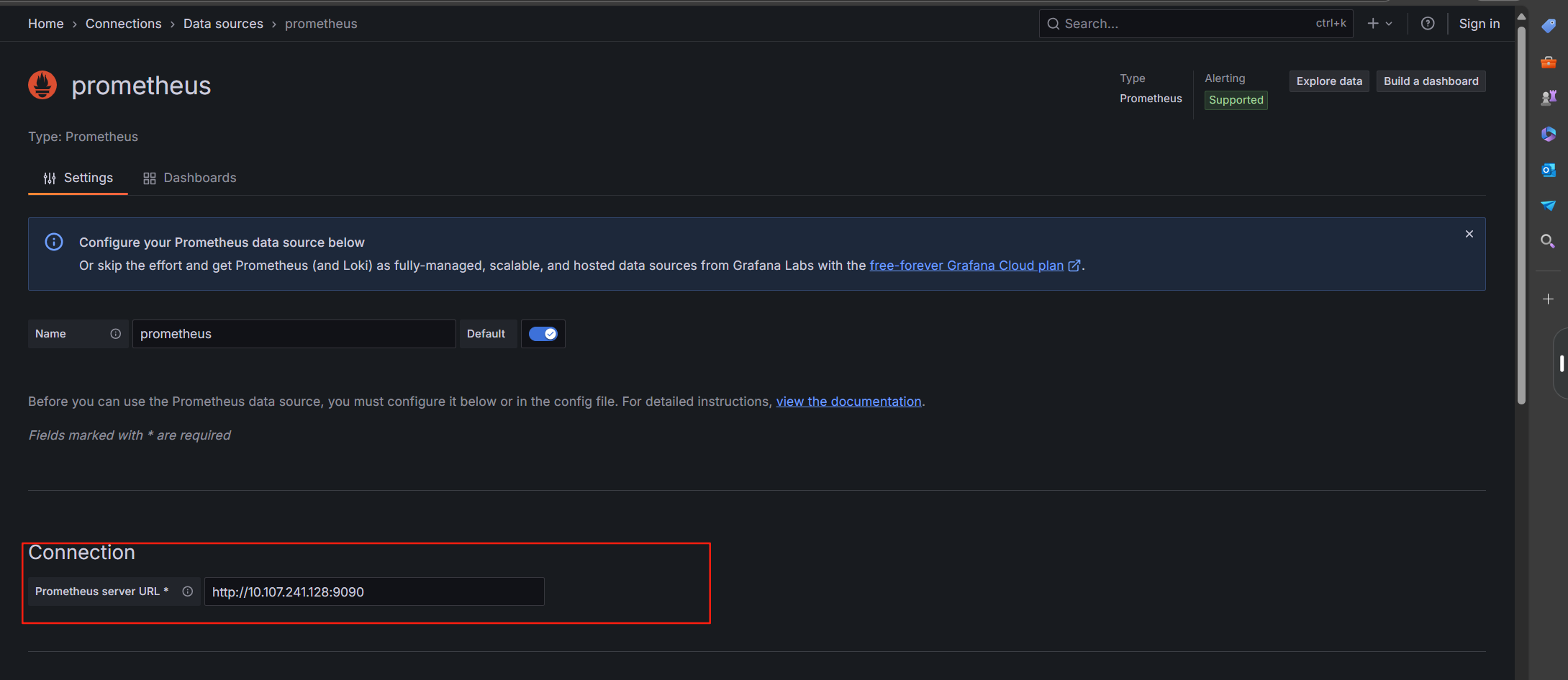

添加prometneus的svc IP和端口
IP为prometheus的svc内部集群IP 端口为9090

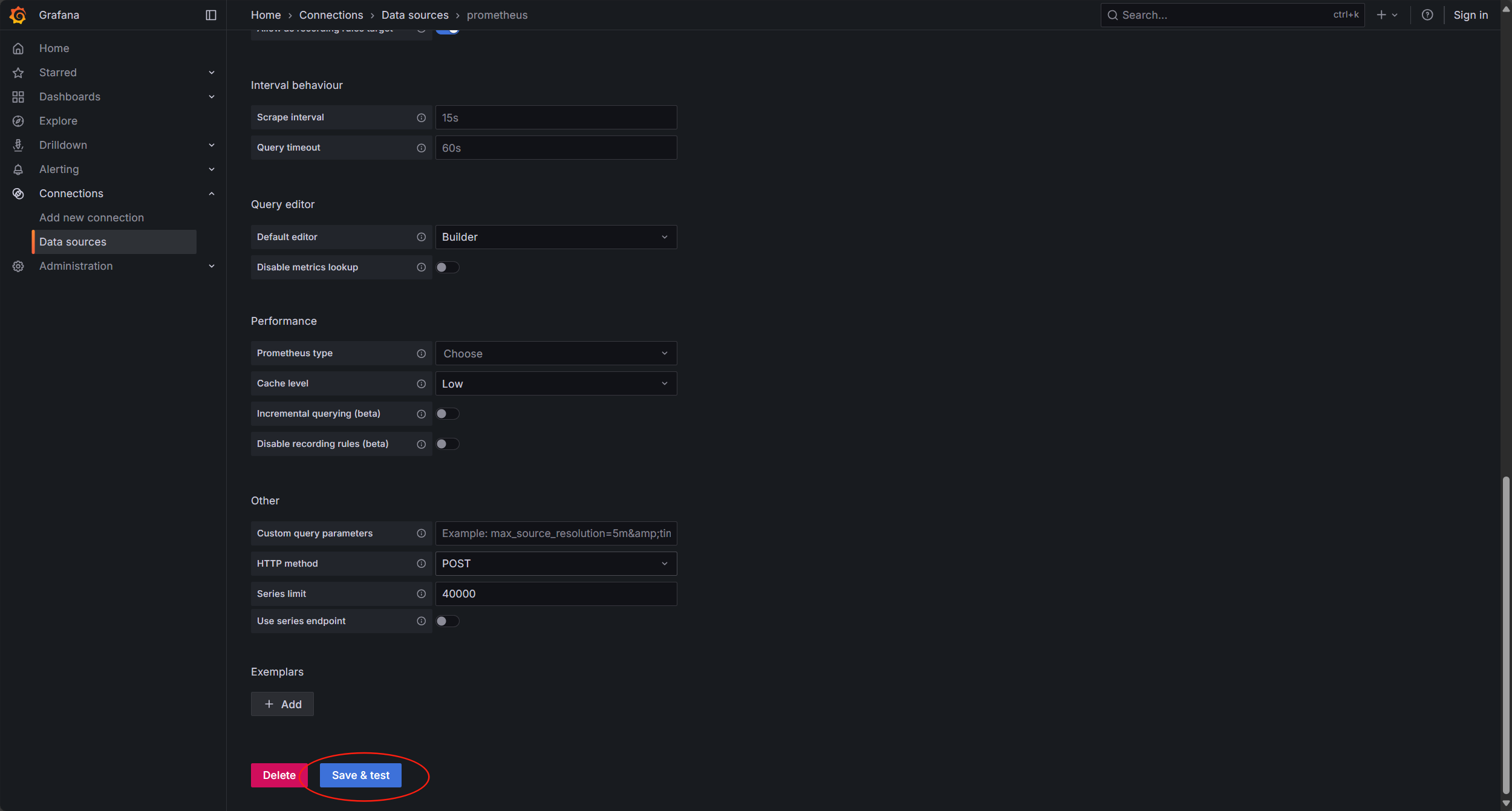

添加好之后滑到最下面保存即可
8.添加模板

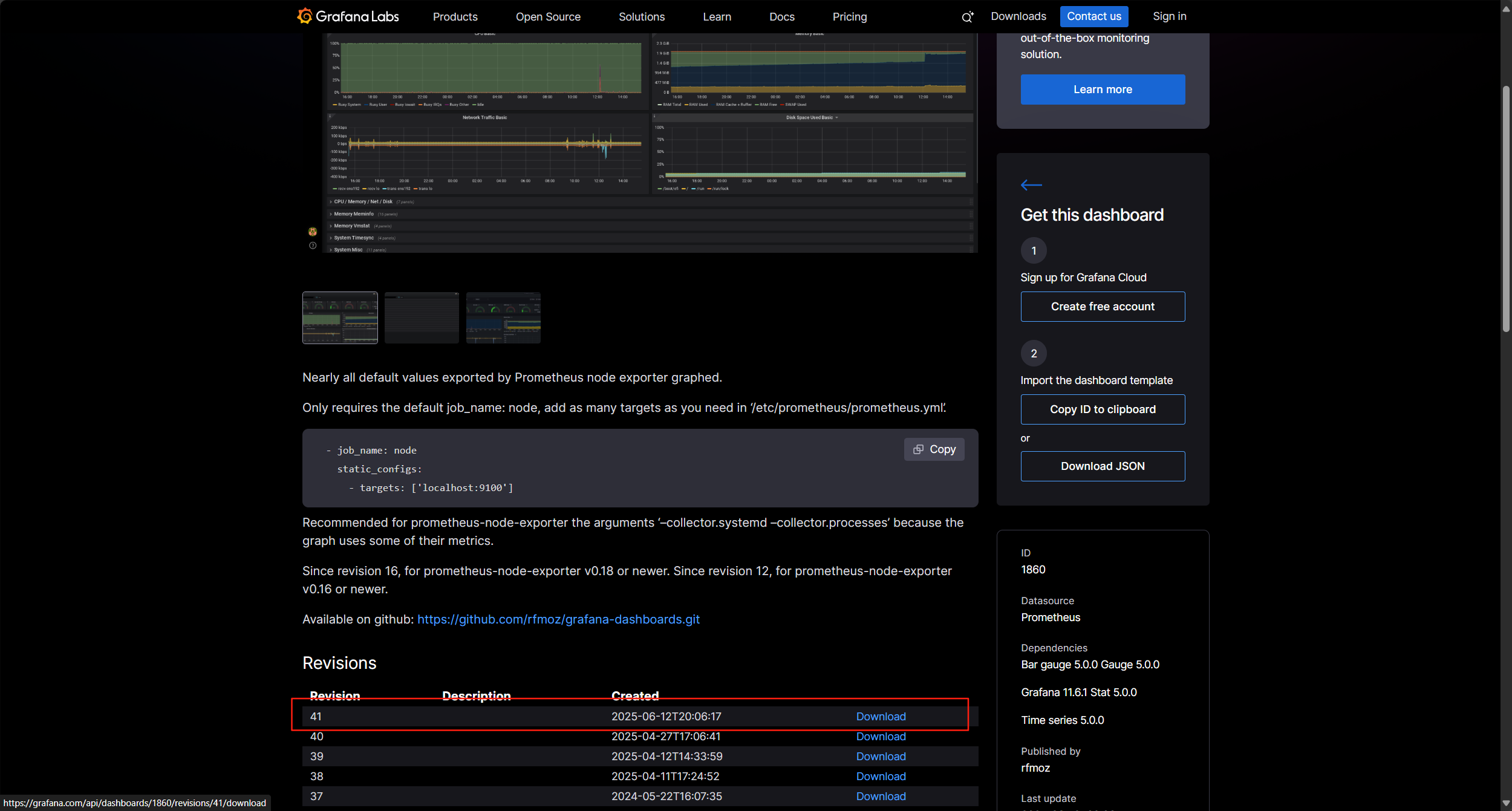

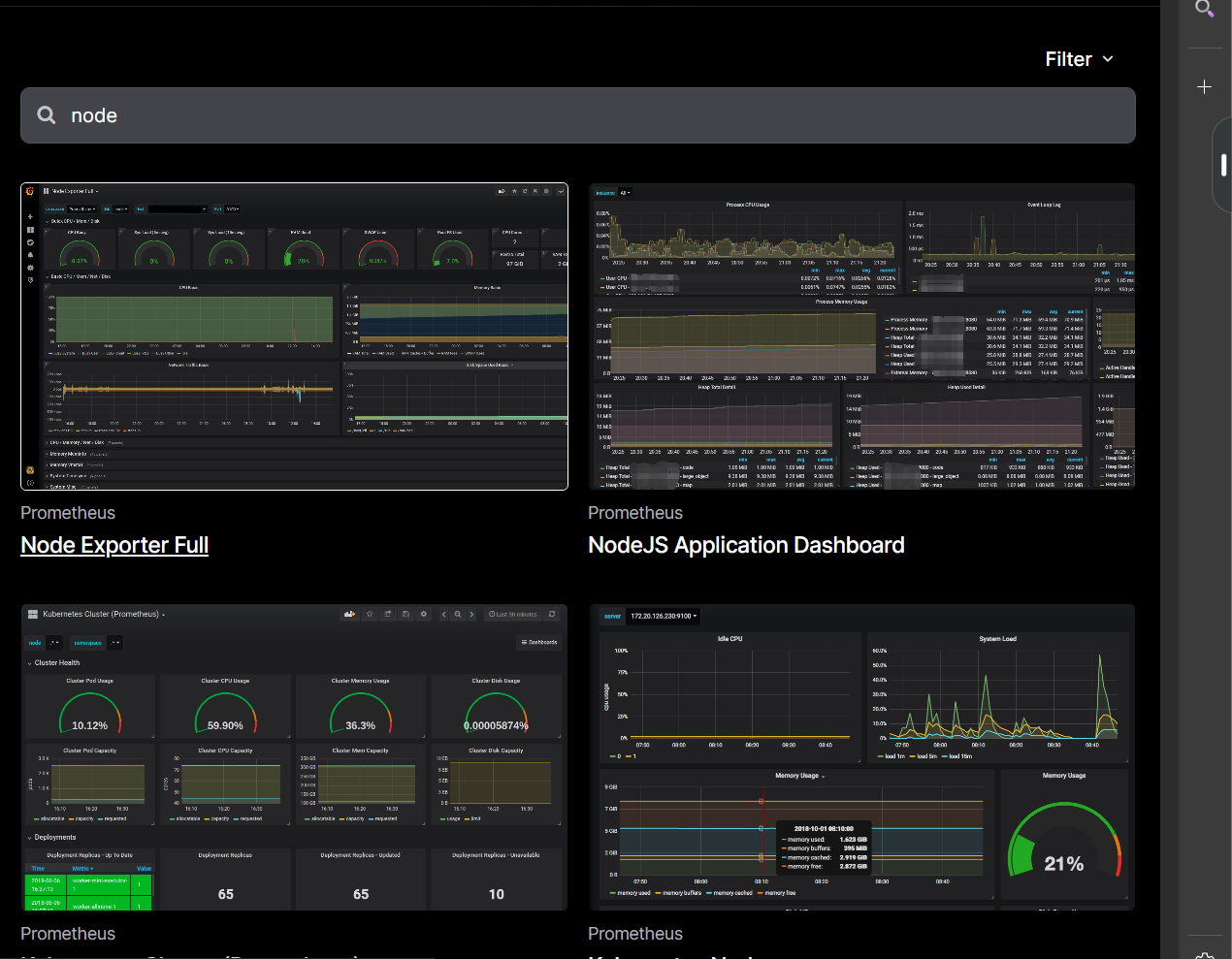

进入此网站搜索node，选择第一个，进入后下载最新的
Grafana dashboards | Grafana Labs

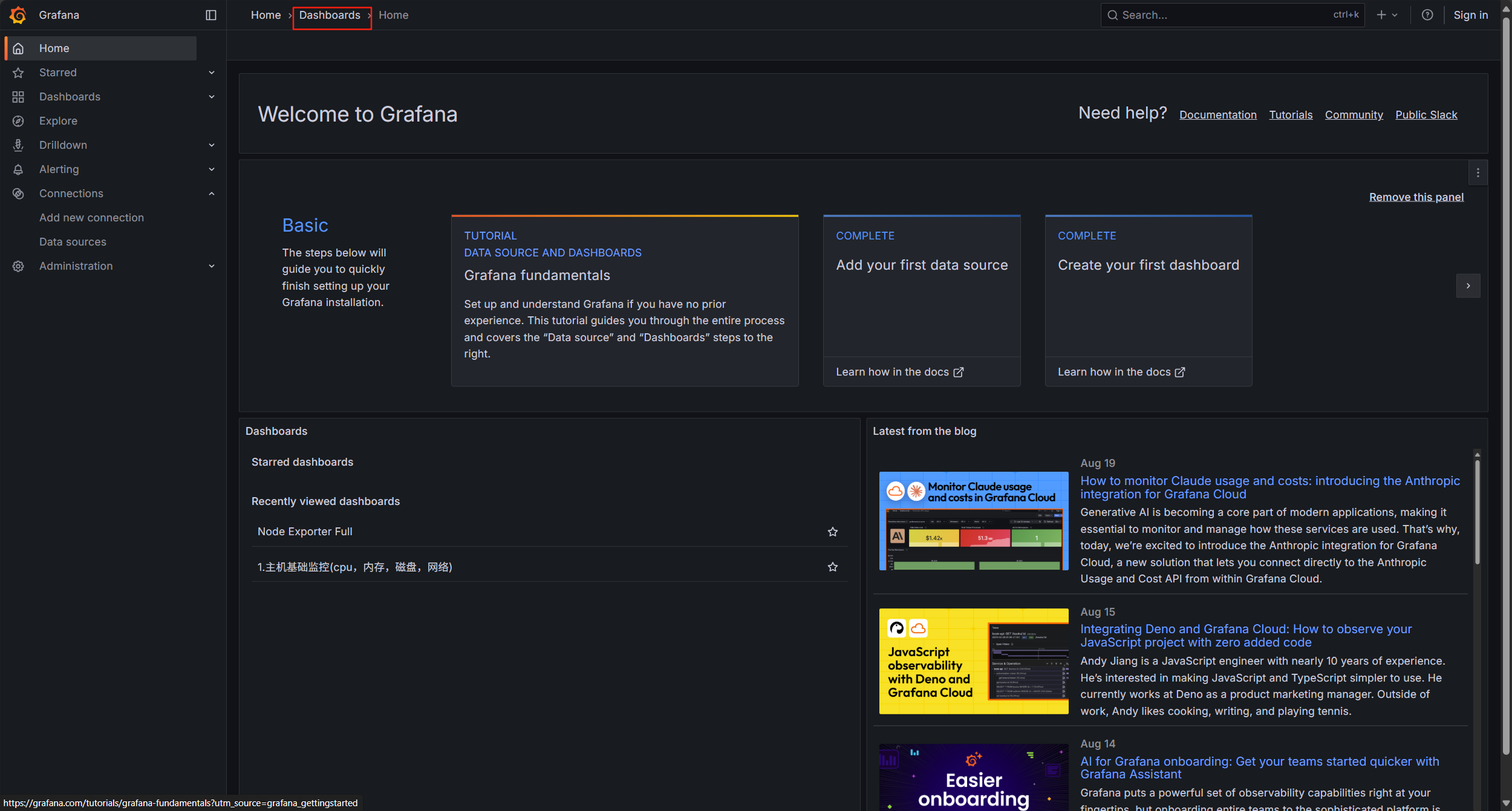

然后回到刚才的Grafana主页的home

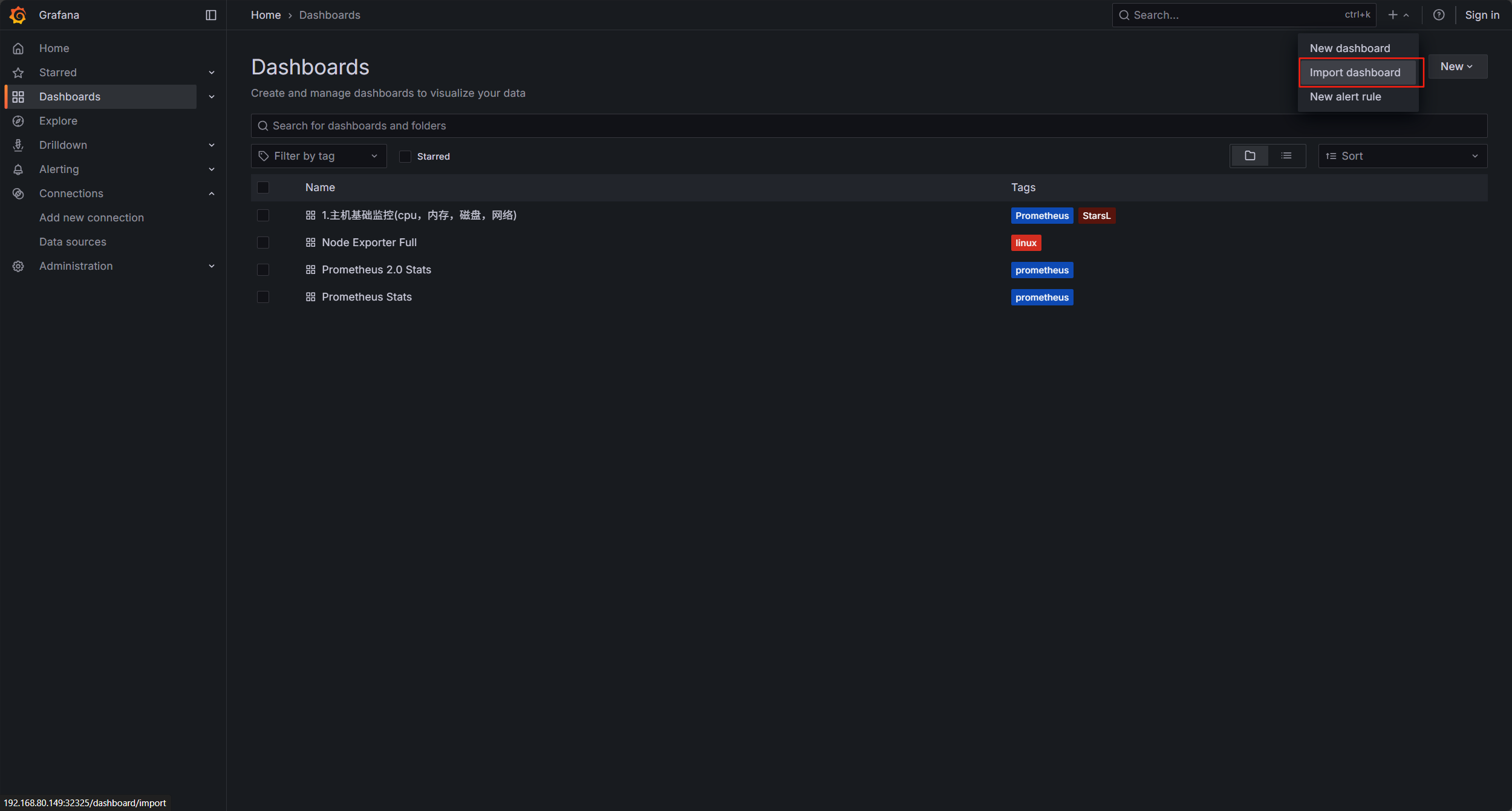

选择Dashborad
点击右上角的 +
选择import dashborad

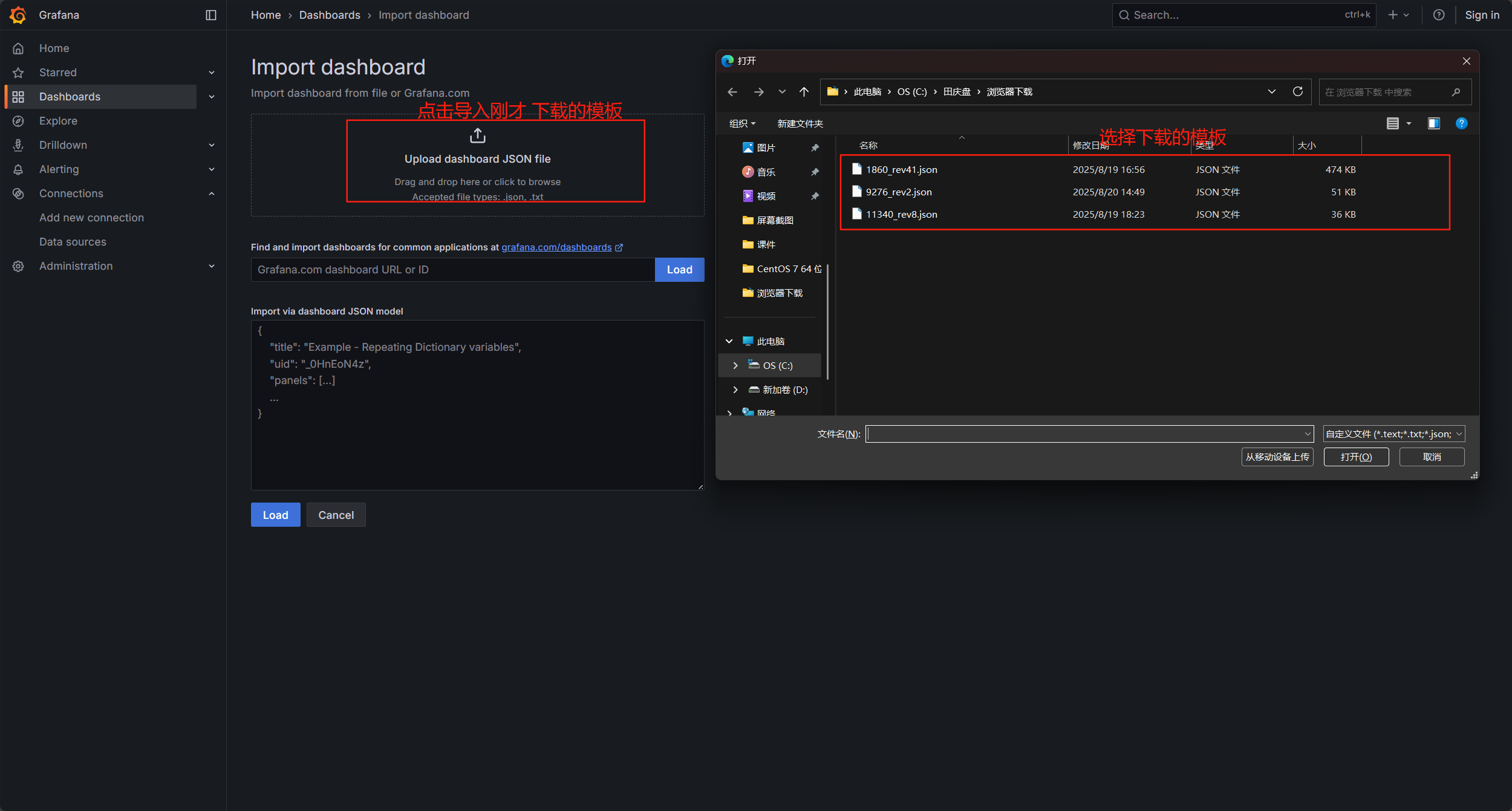

点击导入模板，选择刚才下载的模板，我这有三个，你们只有一个刚才下载的

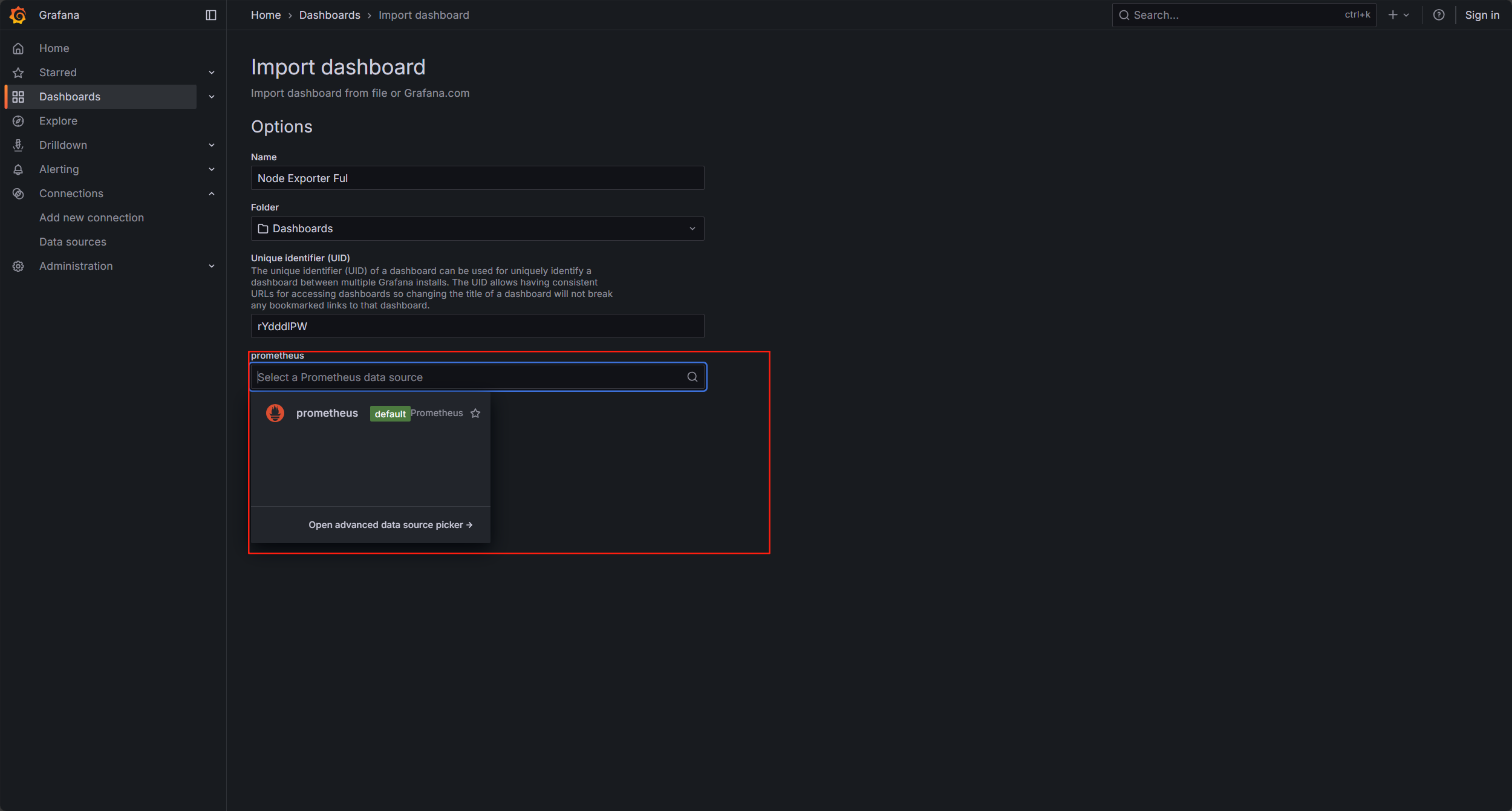

选择数据源为 prometheus
点击import导入即可
