前言
试题一 软件架构设计

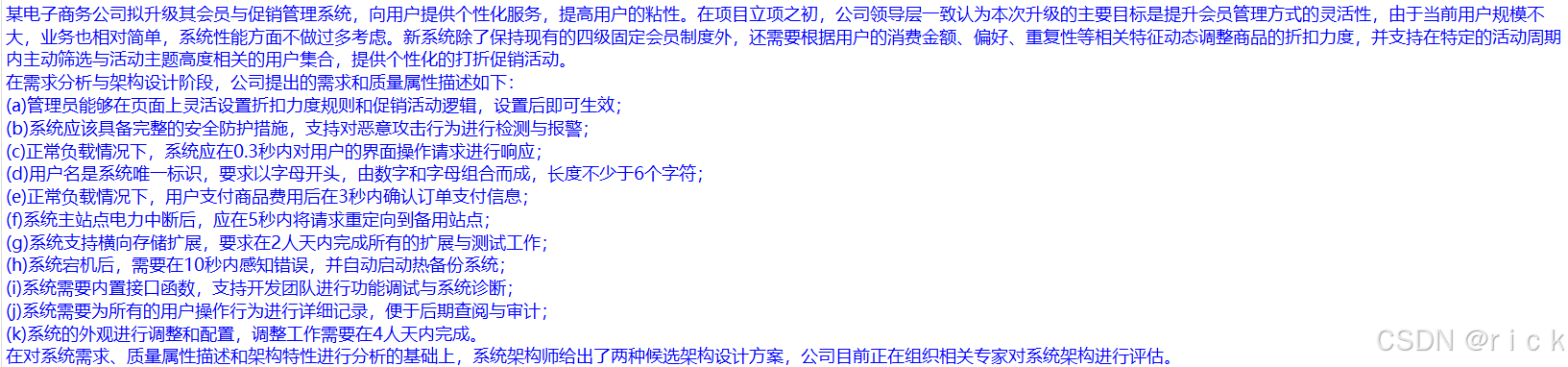

一、2019年 案例分析

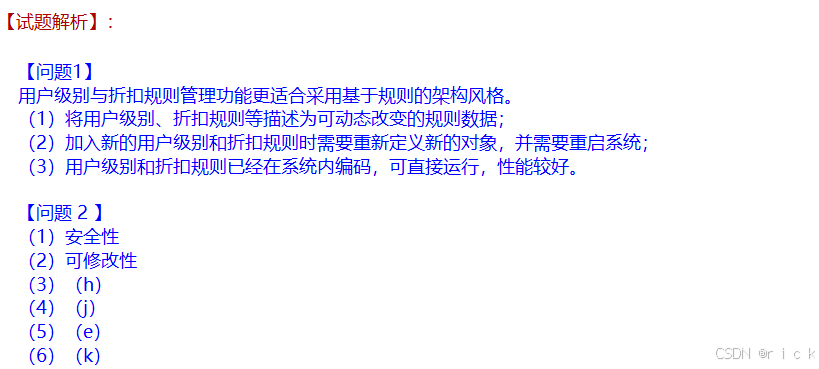

答案解析：

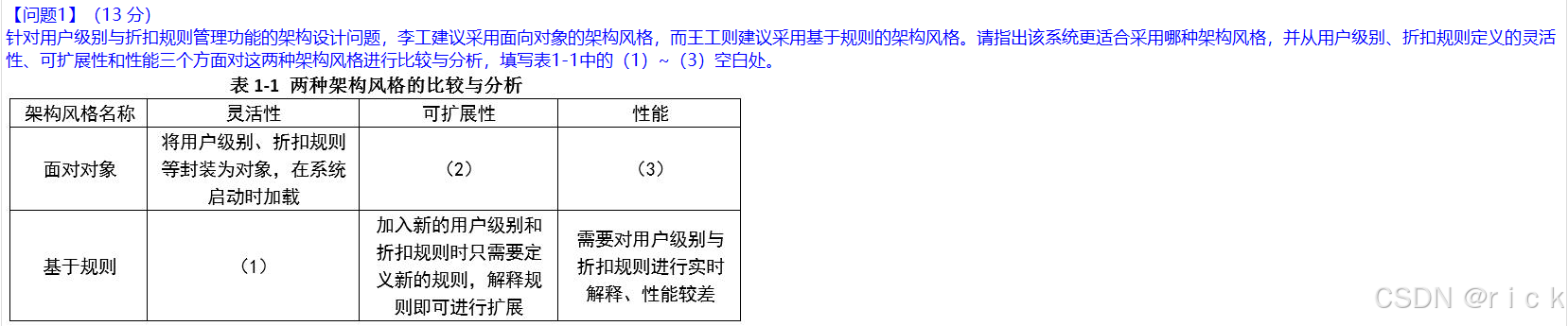

(1) 将用户级别、折扣规则等与系统启动时加载的固定数据相结合，适用于基于规则的架构风格。面向对象架构适合这种静态数据加载及规则的执行。
(2) 对新用户级别和折扣规则的支持要求增加新对象，并需重新启动系统，这表明基于规则的架构风格适合动态的需求变更，而不是硬编码规则。
(3) 系统需要支持用户的动态请求，尤其是在折扣规则更新和变更时，要求系统可以在线加载并实时应用这些规则，说明采用面向对象架构风格更为合适，能够灵活扩展，允许变动数据的快速处理。

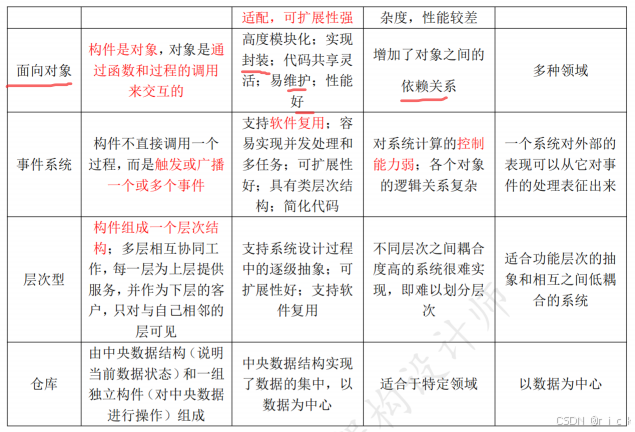

架构风格的选择：根据需求分析，基于规则架构风格适合动态变化的需求，能够灵活应对用户级别和折扣规则的变化；面向对象架构风格能够提供更高的灵活性，并且能更好地处理用户请求和数据变动。

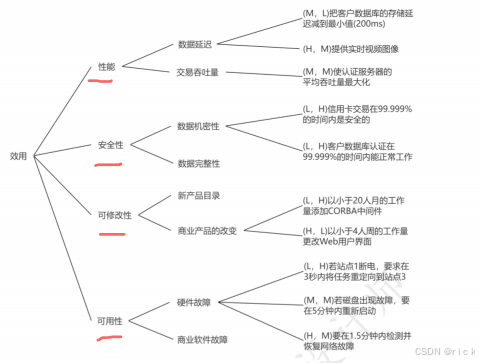

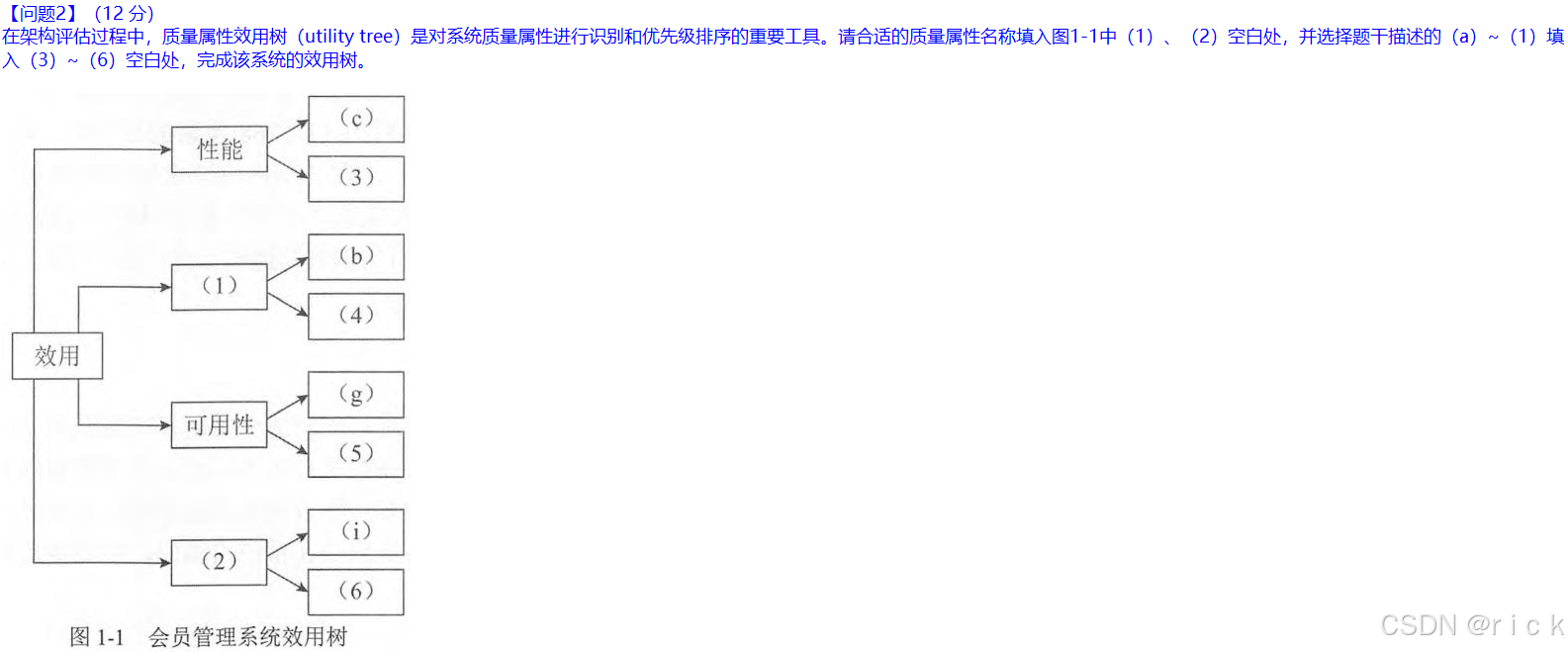

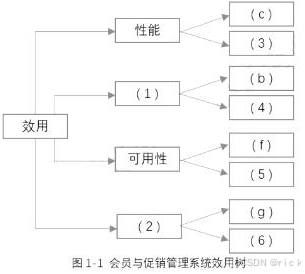

效用树的使用：效用树是质量属性分析的工具，它帮助系统设计者明确目标，并通过各层级的属性来优化系统的性能、可用性和安全性。
二、2020年 案例分析
三、2021年 案例分析
四、2022年 案例分析

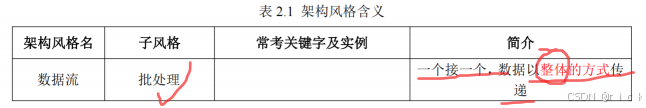

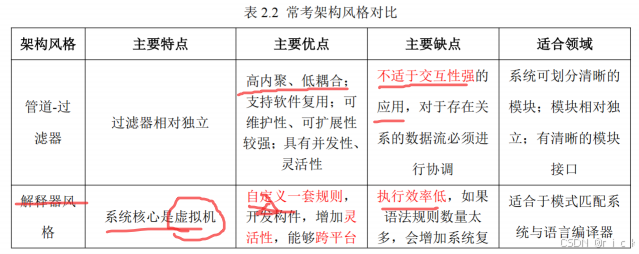

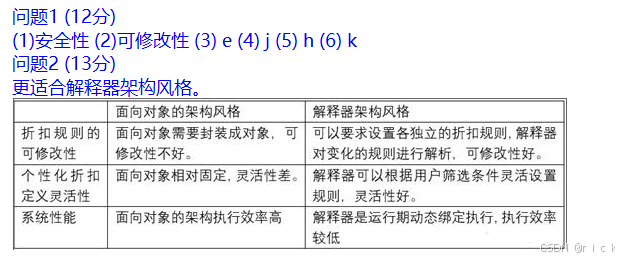

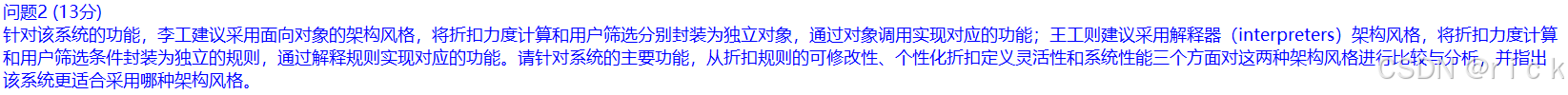

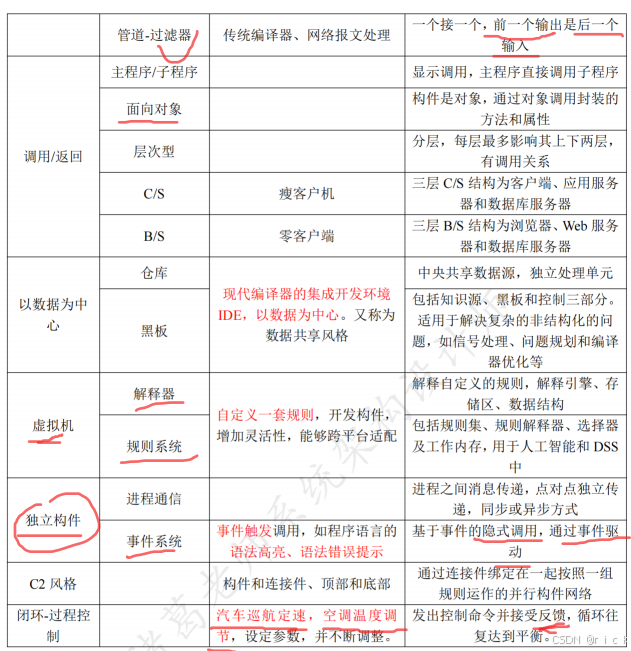

解释器风格属于虚拟机风格中的子风格，重点是“自定义”。
试题二 软件系统设计

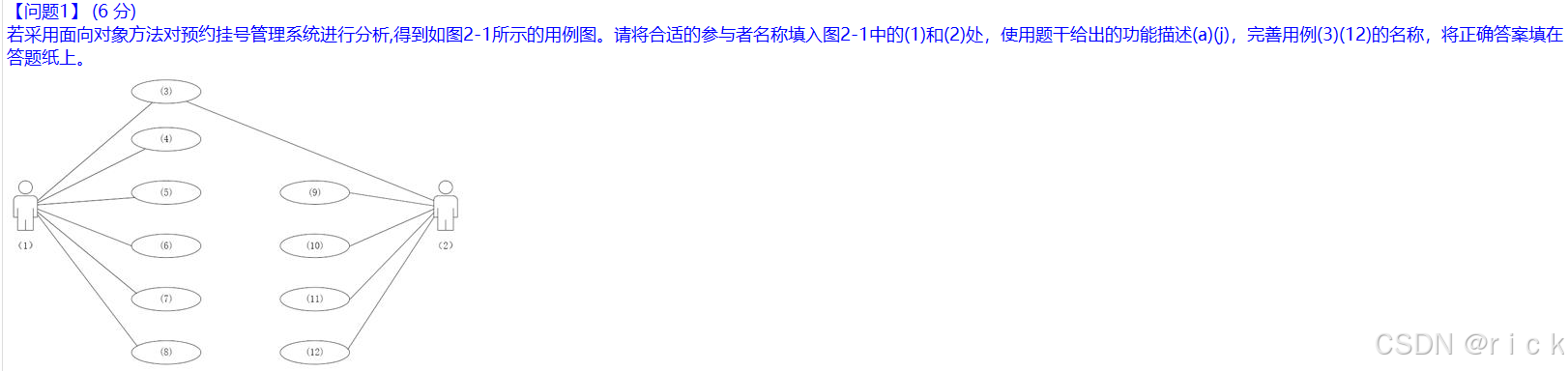

一、2019年 案例分析
二、2020年 案例分析
三、2021年 案例分析
四、2022年 案例分析

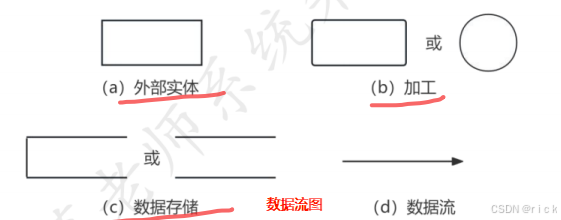

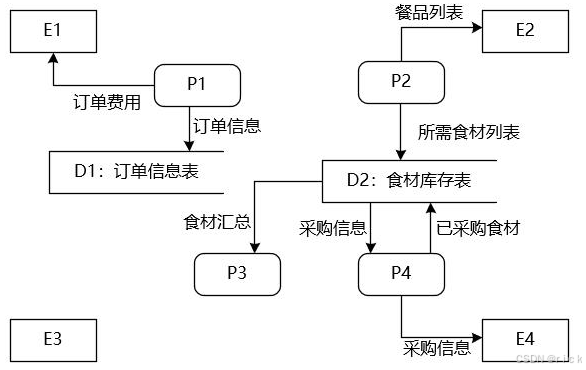

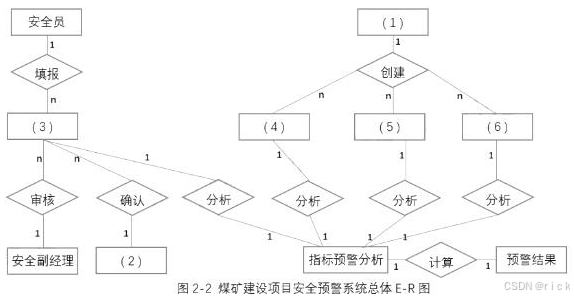

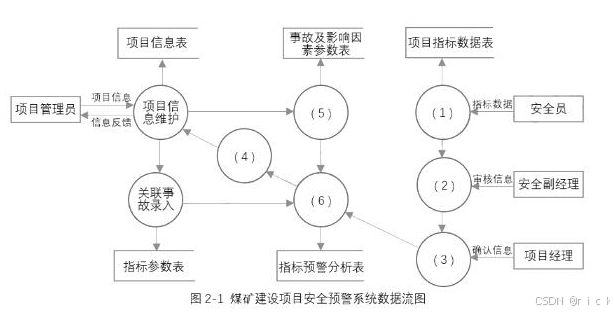

项目信息表、指标参数表等是右边开放的矩形，用于存储使用，和实体有所区别。
试题五 Web系统设计

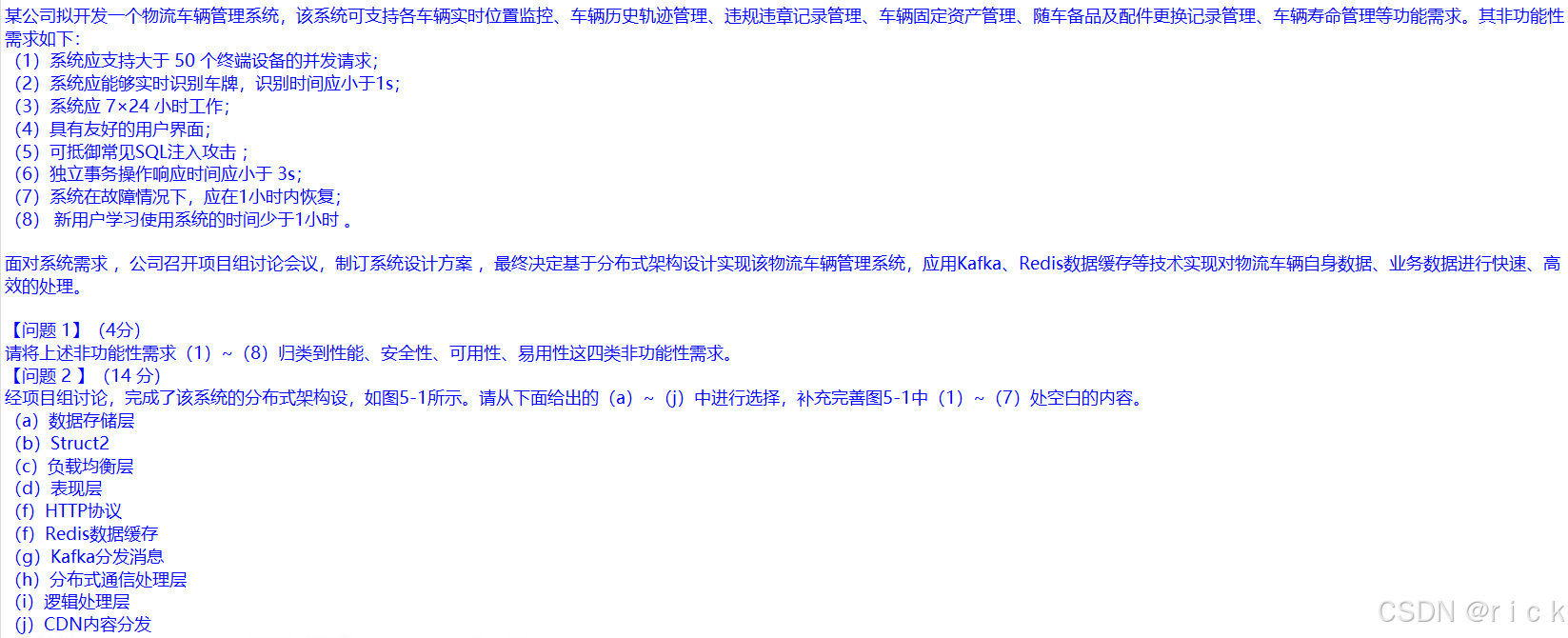

一、2019年 案例分析

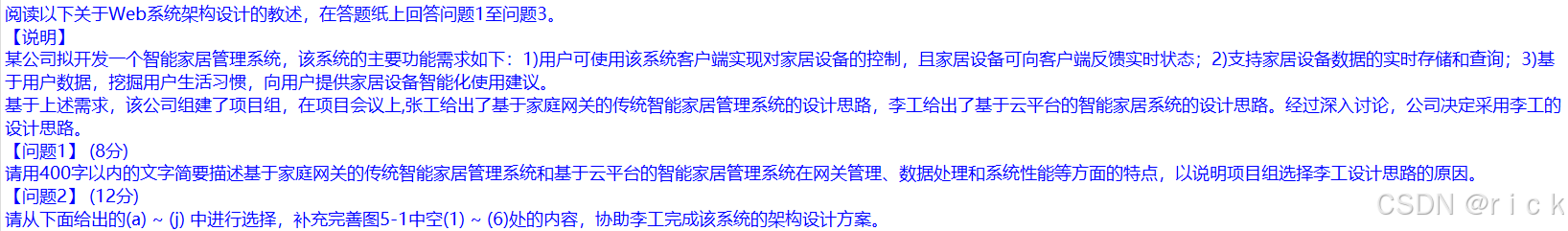

阅读以下关于web系统架构设计的叙述，在答题纸上回答问题1至问题四。
问题1
答案
性能：(1)、(2)、(6)
安全性：(5)
可用性：(3)、(7)
易用性：(4)、(8)
解释
(1) 支持>50个终端设备并发 → 典型吞吐/并发性能指标。
(2) 识别时间小于1s → 典型响应时间要求，属于性能。
(6) 独立事务响应时间<3s → 也是时延/响应性能约束。
(5) 防御SQL注入 → 明确是安全性要求。
(3) 7×24小时、(7) 故障1小时内恢复 → 强调持续提供服务与故障恢复，属于可用性/可靠性。
(4) 良好用户界面、(8) 新用户半天上手 → 强调易学易用与界面友好，属于易用性。
问题2
答案
(1)→(d) 表现层
(2)→(e) HTTP协议
(3)→(i) 业务处理层
(4)→(h) 分布式通信处理层
(5)→(g) Kafka分发消息
(6)→(f) Redis数据缓存
(7)→(a) 数据存储层
解释
(1 顶层 HTML/CSS) 就是前端表现层(d)。
(2 箭头位于前端与后端之间) 前后端交互采用HTTP协议(e)。
(3 Spring 容器 / Spring MVC) 承担控制与业务编排，放在*业务处理层(i)*最合适（备选中没有“控制层”，因此归于业务层）。
(4 数据处理与“非实时请求”) 表示跨进程/跨节点的协作，属于分布式通信处理层(h)。
(5 长条队列形状) 对应消息分发/队列——Kafka(g)，支撑“非实时请求”。
(6 小块缓存) 是Redis数据缓存(f)，加速读写、减轻数据库压力。
(7 最底部 MySQL) 典型数据存储层(a)。
问题3
SQL注入是指：攻击者把恶意的SQL片段混入到应用接收的输入（表单、URL参数、请求体等）中，使服务器在构造并执行查询时把这些片段当成合法SQL执行，从而窃取/篡改数据或控制数据库。
常见有效防护（举两种即可，这里多给几种便于理解）：
-
参数化查询/预编译语句（PreparedStatement/ORM绑定变量）——不把用户输入拼到SQL字符串里。
-
最小权限原则（应用账户只授予必须的读写权限，禁用危险操作）。
-
使用存储过程/视图做受控访问（注意也需参数化）。
-
使用正则表达式
-
检查用户输入的合法性

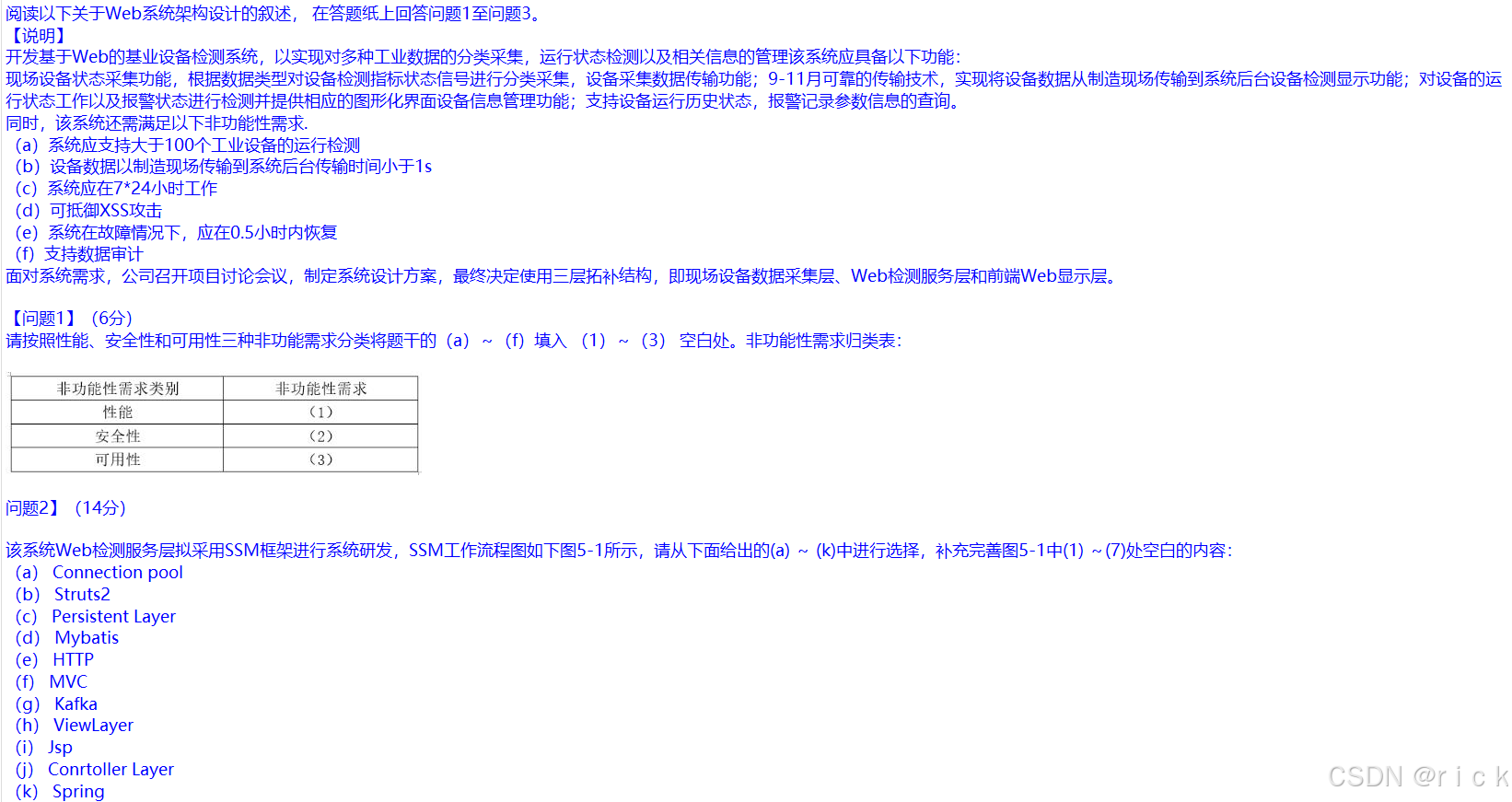

二、2020年 案例分析

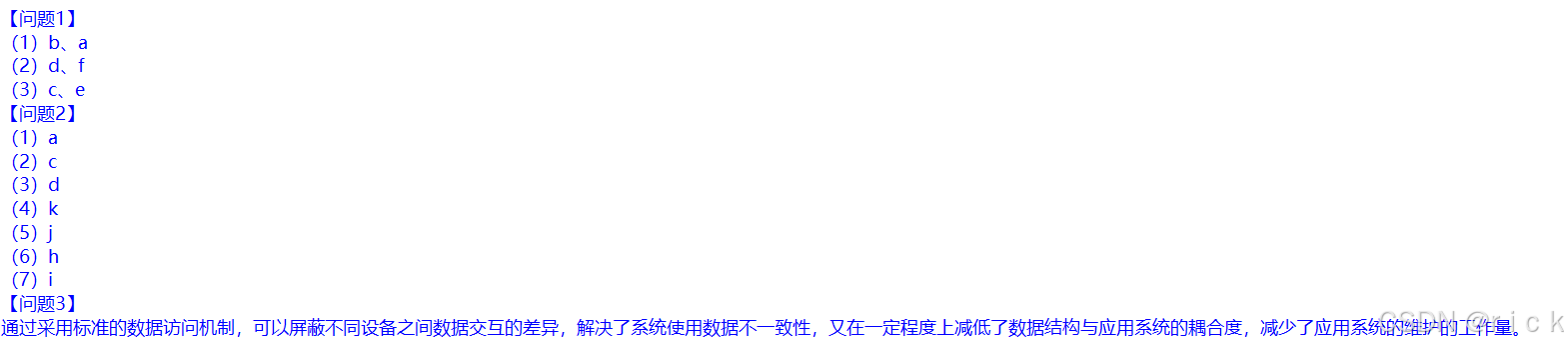

答案解析：
问题1
性能 (Performance)
性能要求包括响应时间、吞吐量等。比如要求 系统响应时间小于1秒，这是典型的性能要求。
对应选择 (b)，(a)。
安全性 (Security)
安全性要求包括防止攻击、保护用户数据等。比如要求 防止SQL注入、提供有效的用户认证。
对应选择 (d)，(f)。
可用性 (Availability)
可用性要求包括系统的持续运行能力、容错机制等。例如，要求 系统故障时1小时内恢复，这是典型的可用性需求。
对应选择 (c），(e)。
问题2
) a → Connection Pool（连接池）
连接池用于管理数据库连接的获取与释放，通常由像 HikariCP 或 C3P0 这样的数据库连接池组件来实现。它确保系统在执行数据库操作时不会频繁创建和销毁连接，提高性能。
(2) c → Persistent Layer（持久层）
持久层用于与数据库进行交互。在SSM框架中，通常是 MyBatis，用于处理数据库的增删改查操作，将数据库表映射为Java对象。
(3) d → MyBatis
MyBatis 是一个持久层框架，它通过 XML 配置文件或注解与数据库进行交互，执行数据库查询并将结果映射为对象。
(4) k → Spring
Spring 是一个开源的轻量级框架，提供了依赖注入和面向切面的编程。它管理整个应用程序的生命周期，负责业务逻辑层和数据访问层之间的协调。
(5) j → Controller Layer（控制器层）
控制器层 是 Spring MVC 的一部分，负责处理用户的请求，将数据传递给服务层并返回结果给用户。
(6) h → View Layer（视图层）
视图层 负责将业务逻辑的数据展示给用户。在SSM中，常见的视图层技术是 JSP、Thymeleaf 等。
(7) i → JSP
JSP（Java Server Pages） 是一种动态网页技术，允许将 Java 代码嵌入 HTML 页面中，通常用于显示数据和用户交互界面。

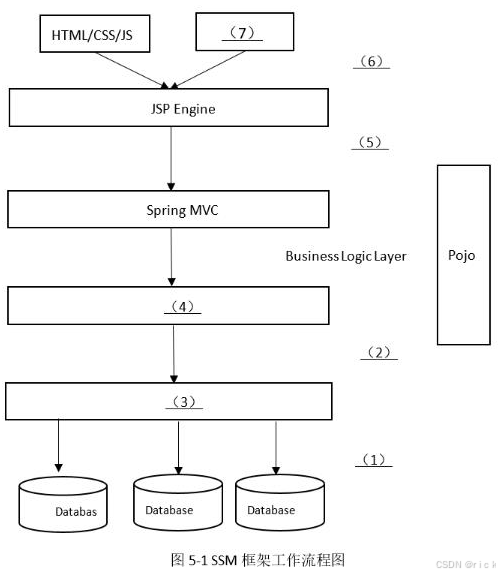

该问题要求根据SSM框架（Spring + SpringMVC + MyBatis）工作流程图，填充对应的层次和组件。根据图5-1，可以填入下列内容：
(a) Connection Pool：用于数据库连接的池化管理。
(b) Struts2：如果是需要处理表单或页面请求的部分，可能涉及Struts2框架，但通常在SSM中以SpringMVC代替。
(c） Persistent Layer：持久层，通常使用MyBatis处理数据库的交互。
(d) MyBatis：ORM框架，负责数据映射和数据库交互。
(e) HTTP：请求/响应通过HTTP协议进行通信。
(f) Spring：提供依赖注入、事务管理等核心功能。
(g) Kafka：用于消息队列和分布式数据流。
(h) ViewLayer：视图层，负责呈现数据，通常通过JSP或者Thymeleaf渲染。
(i) JSP：JavaServer Pages，用于生成动态HTML页面。
(j) Controller Layer：SpringMVC的控制器层，处理用户请求和响应。
(k) Spring：负责请求的分发和控制。
连接池（a）管理数据库连接，持久层（c）负责数据库操作，MyBatis（d）负责数据的映射与交互，Spring（k）管理框架和依赖，控制器层（j）处理用户请求，视图层（h）负责页面展示，JSP（i）用于实际的页面渲染。
图中的 POJO 代表的是 Plain Old Java Object（普通的旧版 Java 对象），它是 Java 编程中一种常见的简单对象模型。
问题3
通过使用标准化的数据访问机制，可以统一不同设备的数据交互方式，这样解决了数据结构的不一致性。标准化的数据访问减少了数据结构和应用系统的耦合度，提升了数据处理的灵活性，同时减少了系统维护的工作量。通过采用中间件技术，如 Web服务、消息队列，能够实现设备间数据的高效传输，并保证数据一致性和系统扩展性。
三、2021年 案例分析
四、2022年 案例分析
试题三、数据库系统设计
一、 2019年 案例分析
二、2020年 案例分析
三、 2021年 案例分析
四、2022年 案例分析
总结
2022年之前的案例分析题，比较有规律，有的题目都一样。但机考后真题变化较大，有许多超纲题，但只要根据自己的理解写满，应该也能过。机考后真题不好拿出来，所有市面上真题较少，几乎没有。
