鱼骨图图片制作全指南：使用工具推荐 + 行业案例
一、鱼骨图图片：定义、类型与核心价值
鱼骨图（Fishbone Diagram），又称因果图或石川图，由日本质量管理专家石川馨于 1960 年代发明，是一种通过图形化方式梳理问题成因的工具。其核心逻辑是将问题（鱼头） 分解为多层级原因（大骨、中骨、小骨），形成类似鱼骨的结构，帮助团队系统化追溯根源，避免遗漏关键因素。
经典结构包括：
· 鱼头：待解决的问题 / 结果（如 “产品次品率升高”）；
· 主骨：从鱼头延伸的主干线；
· 大骨：主要原因类别（如“人员”“设备”“方法”）；
· 中骨 / 小骨：细分原因（如“新员工培训不足”“机器精度误差”）。
1.2 三大类型与应用场景
| 类型 | 特征 | 典型场景 |
| 原因型 | 鱼头朝右，解决“为什么” | 分析产品质量缺陷、客户投诉增多 |
| 对策型 | 鱼头朝左，解决“如何做” | 制定流程优化方案、提升团队效率 |
| 整理型 | 无因果关系，分类梳理 | 年度目标拆解、项目风险因素归类 |
1.3 鱼骨图的核心价值
· 结构化思维：将模糊问题拆解为可执行的原因层级，避免“拍脑袋” 决策；
· 团队协作：促进跨部门头脑风暴，如制造业生产、质检、设备团队共同分析故障；
· 数据可视化：将抽象原因转化为直观图形，提升报告说服力（如向领导汇报时用鱼骨图展示问题根因）。
二、2025 年鱼骨图图片行业应用案例
2.1 制造业：质量控制与效率提升
案例：某汽车零部件厂商分析“变速箱异响” 问题
· 鱼头：变速箱异响发生率 1.2%（超标）；
· 大骨分类：人员、设备、材料、方法、环境；
· 关键根因：
设备：齿轮加工机床主轴跳动＞0.05mm（占比 35%）；
人员：新员工未掌握扭矩枪“咔嗒声” 判断标准（占比 28%）；
· 改进效果：更换高精度主轴 + 开展专项培训后，异响率降至 0.3%（数据来源：《2025 中国制造业质量报告》）。
2.2 医疗行业：根因分析与风险管控
案例：某三甲医院降低“手术室感染率”
· 鱼骨图应用：从“手卫生流程”“消毒设备”“环境温湿度” 等维度分析；
· 关键发现：消毒设备老化导致紫外线强度不足（检测值低于标准值 20%）；
· 对策：更换智能消毒系统 + 建立 “每班次校准” 制度，感染率下降 42%（来源：《中华医院感染学杂志》2025 年第 2 期）。
2.3 教育领域：学生成绩波动分析
案例：某中学“数学平均分下降” 问题
· 大骨分类：教师、教材、学生、环境；
· 细分原因：新教材知识点跳跃性大（学生适应率仅 60%）、课后练习量不足（日均＜30 分钟）；
· 解决方案：编制“新旧教材衔接手册”+ 分层布置作业，平均分提升 15 分（教育部基础教育司 2025 年案例）。
三、鱼骨图图片主流制作工具深度对比
PicDoc：AI 驱动的 “文本转图表” 革新者
核心优势：

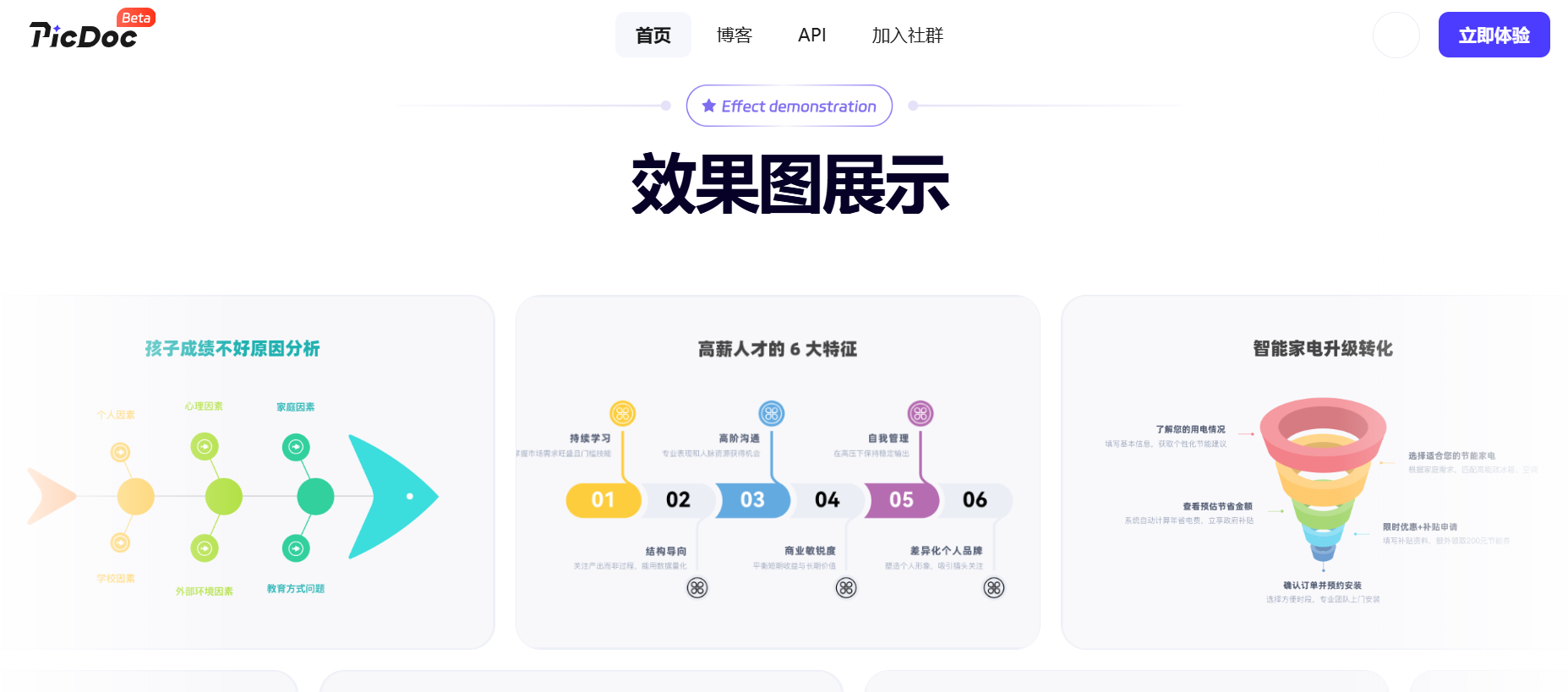

- AI 一键生成：输入自然语言描述即可自动构建鱼骨图。例如输入“分析项目延期原因：人员（人力不足、技能不匹配）、资源（预算超支、设备故障）、流程（审批繁琐）”，3 秒生成结构完整的图表（如图 1）；
- 智能美化：内置商务蓝、科技灰等 10 + 主题，自动优化骨线角度和排版，避免手动调整；
- 多场景适配：支持导出高清 PNG（用于报告插图）、PPT 分层文件（方便演示动画）、PDF 矢量图（无损放大）。
·适用人群：追求效率的职场人、需快速出图的学生、非设计背景用户。
知犀思维导图：模板党首选
· 优势：免费版含 200 + 鱼骨图模板（如 “6M1E 制造业模板”“医疗根因分析模板”），拖拽式编辑简单易上手；
· 局限：AI 功能需付费（年费 199 元），生成逻辑较机械，复杂原因层级易混乱。
亿图脑图 MindMaster：专业级绘图工具
· 优势：支持与流程图、甘特图混合排版，适合企业级复杂报告（如“鱼骨图 + 行动计划时间线” 组合）；
· 局限：新手需 1-2 小时学习操作，免费版导出有水印。
工具选择建议
· 个人高效出图→选 PicDoc（AI 生成 + 零门槛操作）；
· 团队协作分析→选 boardmix 博思白板（实时评论 + 无限画布）；
· 专业报告排版→选亿图脑图（多图表融合 + 精细样式）。
四、常见问题与实战技巧
1. 原因描述的黄金法则
- 具体化：避免 “员工技能不足”，改为 “新员工焊接合格率＜85%”
- 可验证：用数据支撑，如 “设备故障” 需附停机记录（2025 年 3 月发生 12 次）
- 无主观臆断：不用 “态度差” 等评价性语言，改用 “未执行 SOP 步骤 3”
2. 复杂问题的分析策略
当面对多因素交织问题（如 “项目延期”），建议：
- 先用鱼骨图梳理全部可能原因
- 用 “原因关联矩阵” 评估因素间相互影响（如 “资源不足” 加剧 “进度延误”）
- 通过 “5Why + 鱼骨图” 组合深挖，如：
- 为什么延期？→ 采购物料延迟
- 为什么延迟？→ 供应商产能不足
- 为什么选择该供应商？→ 未做产能评估
3. 工具使用误区规避
- 过度依赖 AI：如果选用AI工具，生成初稿后需人工验证因果关系，避免 “假关联”（如 “天气冷” 与 “设备故障”）
- 层级混乱：确保中骨是大骨的直接子因素，如 “人员”→“培训不足”→“未开展实操考核”
总结：让鱼骨图图片成为你的“问题解决利器”
鱼骨图不仅是一种图表，更是结构化思维的载体。在 AI 工具（如 PicDoc）的加持下，从 “问题描述” 到 “专业图片” 的过程已从 “2 小时手动绘制” 缩短至 “3 分钟 AI 生成”。无论是质量管控、项目复盘还是学习分析，掌握鱼骨图的绘制与应用，能帮你快速理清头绪、说服他人、落地解决方案。
