单片机闪烁灯实验
《单片机原理与应用》实验报告
实验三、闪烁灯
1.实验目的
在P0.0 端口上接一个发光二极管D7，使D7 在不停地一亮一灭，一亮一灭的时间间隔为1 秒。
2.实验步骤
首先，安装Vision5和STC-ISP软件，在本地部署。其次，拿到单片机，了解到其型号为STC12C5A60S2，找到其原理图，如图2-1所示。把“单片机系统”区域中的P0 端口旁边的跳线帽跳到’LED’端，使LED灯接到P0 端口上。之后，打开Vision5新建项目，编写闪烁灯代码，设计延时程序函数，如表2-1所示。然后，打开STC-ISP，选择对应的单片机型号，打开.hex文件，载入程序，进行烧录。
图2-1 STC12C5A60S2原理图
表2-1 闪烁灯代码
#include <REGX52.H> #include <INTRINS.H> void Delay500ms() //@12.000MHz { unsigned char i, j, k; _nop_(); i = 4; j = 205; k = 187; do { do { while (--k); } while (--j); } while (--i); } void main() { while(1) { P2=0xBF; //1111 1110 Delay500ms(); P2=0xFF; //1111 1111 Delay500ms(); } } |
3.实验结果

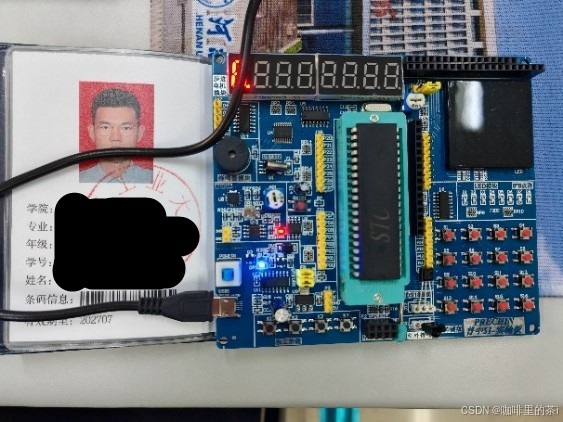

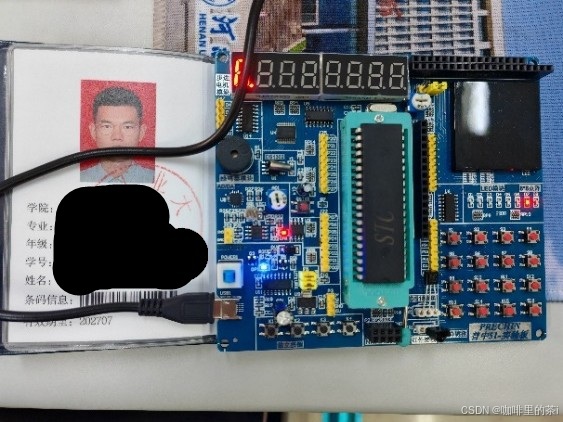

根据上述操作，我们完成了代码的撰写和代码的烧录。单片机运行结果如图3-1所示。当P0.0 端口输出高电平，即P0.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管D7 熄灭；当P0.0 端口输出低电平，即P0.0＝0 时，发光二极管D7 亮。
（a）
（b）
图3-1 实验结果
4.实验体会
通过本次实验，我深入理解了单片机I/O端口的基本操作原理以及延时程序的设计方法。实验中，我们通过配置P0.0端口的电平状态（高电平或低电平）来控制LED灯的亮灭，并利用软件延时实现1秒的间隔闪烁。在调试过程中，我发现延时函数的精度对实验结果影响较大，需通过调整循环次数来优化定时效果。此外，通过查阅STC12C5A60S2的数据手册，我进一步掌握了该型号单片机的硬件特性，例如其I/O端口的驱动能力和寄存器配置方式。本次实验不仅巩固了我的编程能力，还提升了硬件调试技能，为后续复杂实验奠定了基础。本次实验使我系统地学习了单片机控制LED闪烁的实现方法，包括硬件电路连接、软件编程及程序烧录等关键步骤。在实验中，我注意到跳线帽的正确连接对电路功能至关重要，若未将P0端口跳至LED端，则无法实现预期效果。此外，延时函数的设计需要结合单片机的时钟频率进行计算，单纯依赖经验值可能导致定时不准确。通过使用STC-ISP工具烧录程序，我熟悉了单片机开发的全流程，并认识到程序调试中逻辑严谨性的重要性。未来，我将进一步研究中断定时器替代软件延时的方法，以提高系统的实时性和可靠性。
