OpenCV图像裁剪与 ROI 操作

news 2025/8/10 6:45:53

在图像处理领域，ROI（Region of Interest）区域感兴趣操作是非常基础而重要的一环。无论是进行目标检测、图像分割，还是简单的图像处理，都离不开对图像某一区域的选取与处理。本文将结合 OpenCV 的 C++ 接口，详细介绍如何实现图像的裁剪与 ROI 操作。

ROI（Region of Interest）表示“感兴趣区域”，是图像中你想要单独处理的一部分。例如，一张 1920×1080 的图像中，我们只想处理中间 300×300 的区域，这个区域就称为 ROI。在 OpenCV 中，ROI 通常通过设置图像的矩形区域来实现。

设置 ROI 区域并裁剪图像

// 定义一个矩形区域 ROI，位置(100, 100)，大小(200×150)
cv::Rect roi(100, 100, 200, 150);// 使用 ROI 对图像进行裁剪
cv::Mat cropped = img(roi);cv::imshow("裁剪后的图像", cropped);

以上代码实现了从大图像(img)中提取一个局部区域(ROI)图像cropped。

cv::Rect(x, y, width, height) 表示从 (x, y) 点开始，宽为 width，高为 height。
img(roi) 返回的是对原始图像的一块“视图”，不复制数据，我们称作为浅拷贝。

ROI 的复制与修改

因为 ROI 是视图，所以对其修改会影响原图。如果你不想修改原图，应当使用 .clone() 方法。

// clone 后成为一块新内存区域
cv::Mat roi_copy = cropped.clone();// 在 ROI 上画一个绿色矩形
cv::rectangle(cropped, cv::Point(0, 0), cv::Point(199, 149), cv::Scalar(0, 255, 0), 2);cv::imshow("在 ROI 上画矩形（影响原图）", img);
cv::imshow("ROI 拷贝（不受影响）", roi_copy);

以上代码中，clone函数返回新的内存数据区域，因此称作深拷贝。我们在cropped上绘制一个矩形区域，由于cropped是img的浅拷贝，img数据上同样也会绘制一个矩形。

用 ROI 做遮罩处理

// 创建一个遮罩
cv::Mat mask = cv::Mat::zeros(img.size(), CV_8UC1);
mask(roi).setTo(255);  // 设置 ROI 区域为白色// 提取 ROI 区域内容
cv::Mat result;
img.copyTo(result, mask);  // 使用遮罩复制内容cv::imshow("遮罩提取 ROI", result);

以上代码生成了一个mask遮罩，对于mask矩阵中的非零区域被视作有效区域，因此函数copyTo仅拷贝mask中非零区域所对应的img像素。

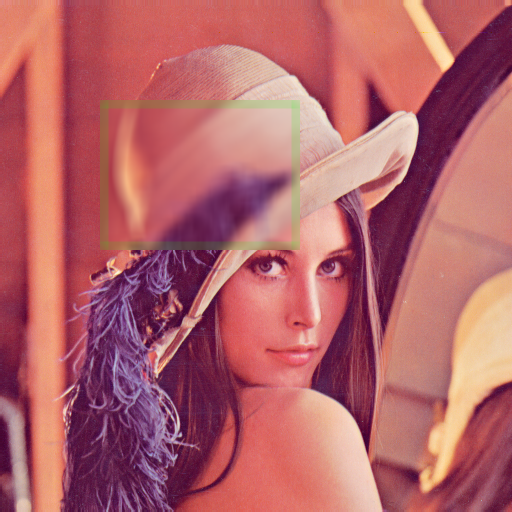

在 ROI 上应用图像处理（如模糊）

cv::Mat blurred;
cv::GaussianBlur(img(roi), blurred, cv::Size(15, 15), 0);// 将模糊图像复制回原图对应 ROI
blurred.copyTo(img(roi));cv::imshow("对 ROI 模糊处理后的图像", img);

在OpenCV中，很多函数可以传入一个ROI区域。因此我们在对图像局部区域进行操作时，可以不需要重新生成新的局部图像即可完成。但是注意一些特殊的函数可能不支持ROI区域操作，如cv::Mat::reshape()，cv::medianBlur()等。

完整代码

int main() {cv::Mat img = cv::imread("lena.png");if (img.empty()) {std::cerr << "无法读取图像！" << std::endl;return -1;}// 定义 ROI 区域，这是一个200*150的区域，左上角坐标为(100,100)// cropped定义了一个 ROI 矩阵，但和img使用相同的数据区域cv::Rect roi(100, 100, 200, 150);cv::Mat cropped = img(roi);cv::imwrite("1_cropped.png", cropped);// 在 ROI 上画框cv::rectangle(cropped, cv::Point(0, 0), cv::Point(199, 149), cv::Scalar(0, 255, 0), 2);cv::imwrite("2_rect.png", cropped);// ROI 的拷贝// 使用cv::Mat::clone函数进行深拷贝，roi_copy有单独的数据内存cv::Mat roi_copy = cropped.clone();cv::imwrite("3_roi_copy.png", roi_copy);// 遮罩提取// 生成一个mask遮罩，在roi区域内为255，其他区域为0cv::Mat mask = cv::Mat::zeros(img.size(), CV_8UC1);mask(roi).setTo(255);cv::imwrite("4_mask.png", mask);// 使用mask遮罩拷贝数据，此时仅将img图像中mask遮罩对应的数据拷贝到result中// 注意：copyTo也是深拷贝，并且该函数支持mask操作cv::Mat result;img.copyTo(result, mask);cv::imwrite("5_result.png", result);// 仅对 ROI 模糊处理// OpenCV中大多数函数支持基于ROI的操作，但有部分函数确不支持（需要特别留意）cv::Mat blurred;cv::blur(img(roi), blurred, cv::Size(15, 15));cv::imwrite("6_blurred.png", blurred);// 将模糊后图像拷贝到原图指定 ROI 上，copyTo支持 ROI 输入blurred.copyTo(img(roi));cv::imwrite("7_img.png", img);return 0;
}
