如何在Vue中使用拓扑图功能

news 2025/8/9 6:48:20

前言

该组件基于 Vue.js 和 AntV G6 构建

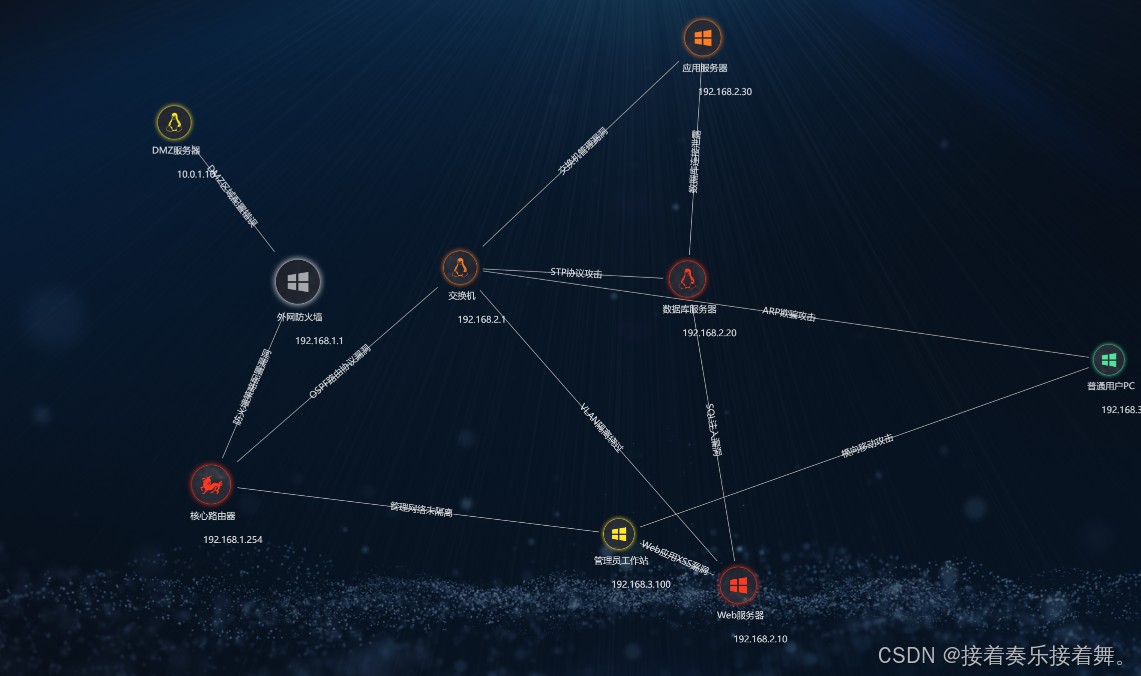

在这里插入图片描述

项目特色功能

1. 丰富的节点图标支持

本拓扑图系统的最大特色是支持使用自定义图片作为节点图标

2. 智能的力导向布局

系统采用力导向布局算法，能够自动优化节点位置，避免重叠，形成美观的网络拓扑结构。用户无需手动调整节点位置，系统会自动计算出最佳的显示效果。

3. 丰富的交互功能

拖拽操作：支持节点拖拽，用户可以手动调整布局
缩放平移：支持画布缩放和平移，方便查看大型网络
悬停效果：鼠标悬停显示详细信息
点击复制：点击节点可将信息复制到剪贴板

4. 漏洞信息展示

边缘连接不仅表示网络连接关系，还能显示具体的漏洞信息，如：

SQL注入漏洞
XSS跨站脚本攻击
网络协议漏洞
配置错误等

第一步：安装依赖

首先确保项目中已安装必要的依赖包：

npm install @antv/g6 vue axios

第二步：准备图标资源

在项目的 `public/目录下放置设备图标文件：

public/defalut.png          # 默认设备图标kylin_high.png       # 麒麟系统高危linux_mid.png        # Linux中危win_high.png         # Windows高危win_low.png          # Windows低危win_safety.png       # Windows安全linux_high.png       # Linux高危linux_low.png        # Linux低危

第三步：创建拓扑图组件

创建主要的拓扑图组件文件：

<template><div class="topology-container"><div id="container" class="topology-canvas"></div><screen-component :objF="objF":currentEve="currentEve":questionList="questionList":list="list"@realType="handleRealType"/></div>
</template><script>
import { Graph, NodeEvent } from '@antv/g6'
import axios from 'axios'
import ScreenComponent from './screen.vue'export default {name: 'TopologyViewer',components: {ScreenComponent},data() {return {graphHH: null,objF: {},currentEve: [],questionList: [],list: []}}
}
</script>

第四步：实现数据获取逻辑

methods: {async fetchTopologyData(type) {try {const urlParams = new URLSearchParams(window.location.search);const taskId = urlParams.get('taskId');const response = await axios.get(`/api/topology?taskId=${taskId}&type=${type}`,{headers: {'platform-token': 'your-token-here'}});if (response.data.code === 200) {const topologyData = response.data.data;this.processTopologyData(topologyData);}} catch (error) {console.error('获取拓扑数据失败:', error);this.useDefaultData();}}
}

第五步：初始化拓扑图

initTopology(allData) {// 销毁现有实例if (this.graphHH) {this.graphHH.destroy();this.graphHH = null;}const graph = new Graph({container: document.getElementById("container"),width: 1520,height: 900,data: {nodes: allData.nodes.map((node) => ({id: node.id,type: node.type || "circle",style: {size: node.size || 60,labelText: `${node.name}\n${node.title}`,labelFill: '#fff',src: node.style?.src,fill: "rgba(255,255,255,.9)"}})),edges: allData.edges.map((edge) => ({id: edge.id,source: edge.source,target: edge.target,style: {labelText: edge.vulName,stroke: "#aaa",lineWidth: 1,labelFill: "rgba(255,255,255,.8)"}}))},layout: {type: "force"},behaviors: ['hover-activate','drag-canvas','zoom-canvas', 'drag-node','drag-element']});// 绑定事件this.bindEvents(graph);this.graphHH = graph;graph.render();
}

数据结构说明

节点数据结构

{id: 'firewall-001',           // 唯一标识name: '外网防火墙',            // 显示名称type: 'image',                // 节点类型size: 80,                     // 节点大小title: '192.168.1.1',         // 副标题(如IP地址)style: {src: '/img2/firewall.png'   // 图标路径}
}

边缘数据结构

{id: 'edge-001',               // 唯一标识source: 'firewall-001',       // 源节点IDtarget: 'router-001',         // 目标节点IDvulName: '防火墙策略配置漏洞'   // 漏洞描述
}

高级功能实现

1. 节点状态管理

实现不同状态下节点的视觉效果：

// 设置节点状态
setNodeState(nodeId, state) {const graph = this.graphHH;switch(state) {case 'active':graph.updateNodeData([{id: nodeId,style: {stroke: '#ff4d4f',shadowBlur: 10,shadowColor: 'rgba(255, 77, 79, 0.5)'}}]);break;case 'normal':graph.updateNodeData([{id: nodeId,style: {stroke: '#d9d9d9',shadowBlur: 0}}]);break;}graph.draw();
}

2. 动态数据更新

支持实时更新拓扑数据：

updateTopologyData(newData) {const graph = this.graphHH;// 更新节点if (newData.nodes) {graph.updateData({nodes: newData.nodes.map(node => ({id: node.id,style: node.style}))});}// 更新边缘if (newData.edges) {graph.updateData({edges: newData.edges.map(edge => ({id: edge.id,style: edge.style}))});}
}

3. 搜索和筛选功能

实现节点搜索和类型筛选：

searchNodes(keyword) {const graph = this.graphHH;const allNodes = graph.getNodes();allNodes.forEach(node => {const nodeData = graph.getNodeData(node.id);const isMatch = nodeData.name.includes(keyword) || nodeData.title.includes(keyword);graph.updateNodeData([{id: node.id,style: {opacity: isMatch ? 1 : 0.3}}]);});graph.draw();
}filterByType(deviceType) {const graph = this.graphHH;const allNodes = graph.getNodes();allNodes.forEach(node => {const nodeData = graph.getNodeData(node.id);const isVisible = deviceType === 'all' || nodeData.deviceType === deviceType;graph.updateNodeData([{id: node.id,style: {display: isVisible ? 'block' : 'none'}}]);});graph.draw();
}

性能优化建议

1. 大数据量处理

当节点数量超过1000个时，建议采用以下优化策略：

// 启用性能模式
const graph = new Graph({// ... 其他配置modes: {default: ['drag-canvas', 'zoom-canvas']},// 禁用一些耗性能的功能animate: false,groupByTypes: false
});

2. 内存管理

正确的实例销毁：

beforeDestroy() {if (this.graphHH) {this.graphHH.destroy();this.graphHH = null;}// 清理定时器if (this.intervalId) {clearInterval(this.intervalId);}
}

3. 事件优化

避免频繁的事件触发：

// 使用防抖处理鼠标事件
const debouncedHover = debounce((e) => {// 悬停处理逻辑
}, 100);graph.on(NodeEvent.POINTER_ENTER, debouncedHover);

样式定制

CSS样式配置

.topology-container {width: 100%;height: 100vh;background: linear-gradient(135deg, #667eea 0%, #764ba2 100%);position: relative;
}.topology-canvas {width: 100%;height: 100%;border-radius: 10px;box-shadow: 0 10px 30px rgba(0, 0, 0, 0.2);
}/* 节点标签样式 */
.g6-tooltip {background: rgba(0, 0, 0, 0.8);color: white;border-radius: 4px;padding: 8px 12px;font-size: 12px;
}
