Kafka监控体系搭建：基于Prometheus+JMX+Grafana的全方位性能观测方案

news 2025/7/23 5:29:09

为什么需要Kafka监控
监控架构概述
步骤一：部署JMX Exporter
- 1.1 下载JMX Agent
- 1.2 创建指标暴露配置
步骤二：配置Kafka集成JMX
- 2.1 启动参数配置
- 2.2 验证指标暴露
步骤三：配置Prometheus采集
- 3.1 修改Prometheus配置
- 3.2 验证数据采集
步骤四：Grafana可视化配置
- 4.1 添加Prometheus数据源
- 4.2 导入Kafka监控面板
关键监控指标解析
常见问题与解决方案
- Q1: 指标采集不完整？
- Q2: 监控数据延迟？
- Q3: Grafana面板无数据？
监控体系扩展建议
总结

在这里插入图片描述

为什么需要Kafka监控

Kafka作为分布式流处理平台，在高并发场景下的稳定性至关重要。一个完善的监控体系能够帮助我们：

实时掌握集群健康状态
提前预警潜在性能瓶颈
快速定位故障根因
优化资源配置与成本

本文将详细介绍如何通过Prometheus+JMX Exporter+Grafana构建企业级Kafka监控方案，实现从指标采集、存储到可视化告警的全流程落地。

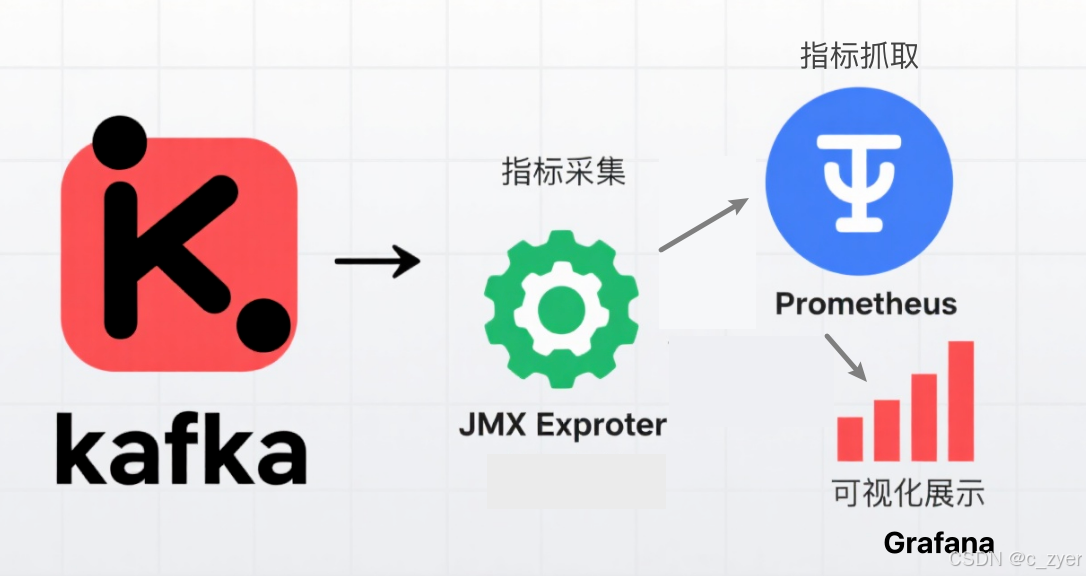

监控架构概述

在这里插入图片描述

核心组件说明：

JMX Exporter：暴露Kafka内部JMX指标
Prometheus：时序数据存储与指标采集
Grafana：可视化仪表盘与告警配置

步骤一：部署JMX Exporter

1.1 下载JMX Agent

wget https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/0.20.0/jmx_prometheus_javaagent-0.20.0.jar

1.2 创建指标暴露配置

创建JMX Exporter配置文件（kafka-jmx-config.yaml），指定需要采集的指标：

# 基础配置：暴露所有JMX指标（生产环境建议按需过滤）
lowercaseOutputName: true
rules:- pattern: ".*"

最佳实践：生产环境应根据业务需求筛选关键指标，避免监控数据过载。可参考官方推荐监控指标进行配置。

步骤二：配置Kafka集成JMX

2.1 启动参数配置

修改Kafka启动脚本，添加JMX相关参数：

KAFKA_JMX_OPTS="-javaagent:/data/software/kafka-agent/jmx_prometheus_javaagent-0.20.0.jar=7071:/data/software/kafka-agent/kafka-jmx-config.yaml  \
-Dcom.sun.management.jmxremote=true  \
-Dcom.sun.management.jmxremote.port=9999  \
-Dcom.sun.management.jmxremote.rmi.port=9999 \
-Djava.rmi.server.hostname=127.0.0.1 \
-Dcom.sun.management.jmxremote.authenticate=false \
-Dcom.sun.management.jmxremote.ssl=false"
bin/kafka-server-start.sh config/kraft/server.properties

参数说明：

7071：JMX Exporter暴露指标的端口（供Prometheus抓取）
9999：原始JMX端口（用于直接JMX连接，可选）

2.2 验证指标暴露

通过curl命令验证指标是否正常暴露：

curl http://127.0.0.1:7071/metrics

成功响应示例：

# HELP kafka_server_replica_fetcher_metrics_connection_creation_total The total number of new connections established
kafka_server_replica_fetcher_metrics_connection_creation_total{broker_id="1",fetcher_id="0",} 1.0
# HELP kafka_server_replica_fetcher_metrics_incoming_byte_total The total number of bytes read off all sockets
kafka_server_replica_fetcher_metrics_incoming_byte_total{broker_id="1",fetcher_id="0",} 1784.0
...

步骤三：配置Prometheus采集

3.1 修改Prometheus配置

编辑prometheus.yml，添加Kafka监控任务：

scrape_configs:- job_name: 'kafka'static_configs:- targets: ['127.0.0.1:7071']  # JMX Exporter暴露的端口scrape_interval: 10s  # 采集频率，根据业务需求调整scrape_timeout: 5s

3.2 验证数据采集

重启Prometheus后，访问http://prometheus-ip:9090，查询以下指标验证采集状态：

kafka_broker_topic_messages_in_per_sec：消息流入速率
kafka_server_replica_manager_under_replicated_partitions：副本未同步数量
kafka_controller_kafka_controller_stats_active_controller_count：控制器状态

步骤四：Grafana可视化配置

4.1 添加Prometheus数据源

登录Grafana控制台，进入Configuration > Data Sources
点击Add data source，选择Prometheus
配置Prometheus地址，保存并测试连接

4.2 导入Kafka监控面板

推荐使用社区成熟的Kafka监控面板：

面板ID: 721
面板名称: Kafka Exporter
安装命令: grafana-cli dashboards import 721

自定义面板：根据业务需求调整面板，重点关注：

消息生产/消费延迟
分区副本同步状态
broker资源使用率
消费者组滞后量

关键监控指标解析

指标类别	核心指标	指标含义	告警阈值建议
吞吐量	kafka_broker_topic_messages_in_per_sec	每秒消息流入量	根据业务峰值定义
存储	kafka_log_log_size	分区日志大小	>80%磁盘容量
副本	kafka_server_replica_manager_under_replicated_partitions	未同步副本数	>0
消费者	kafka_consumer_group_lag	消费滞后量	>5000条
连接	kafka_network_requestmetrics_requests_total	请求总数	异常波动>30%
