【音视频】RTMP协议推流抓包分析

一、RTMP基本原理

RTMP（Real Time Messaging Protocol）是专为实时流媒体传输设计的应用层协议，核心目标是在客户端与服务器间高效传输音视频数据

1.1 基于TCP的可靠连接

RTMP建立在TCP协议之上，利用TCP的可靠传输特性（如流量控制、错误重传）确保数据稳定传输，适合对时序敏感的实时流媒体场景（如直播、视频会议）

1.2 消息分块与流式传输

1. 消息（Message）与块（Chunk）的分层结构

   • 消息层：将完整数据（如一帧视频、一条命令）封装为消息，包含消息类型、长度、时间戳等头部信息。
   • 块层：将大消息分割为小数据块（Chunk，通常128字节）传输，减少网络缓冲压力，支持实时解包播放。

2. 消息类型

• 命令消息：用于客户端与服务器交互（如创建流、播放控制），通过AMF（Action Message Format）编码。
• 媒体消息：封装音视频数据（如H.264视频、AAC音频），按时间戳有序传输。

1.3 低延迟与时序控制

1. 握手同步时间戳
   通过三次握手交换时间戳（见前序握手流程），计算网络延迟（RTT），确保客户端与服务器时序一致，避免播放卡顿。

2. 流式传输与缓冲策略

   • 服务器边发送边编码，客户端边接收边解码，仅缓冲少量数据（通常几十毫秒到几秒），实现低延迟（一般1-3秒）。
   • 支持动态调整码率，适应网络波动。

1.4 命令交互与媒体传输的协同

1. 命令交互流程

   • 客户端通过connect命令建立连接，createStream创建流，publish发布媒体或play拉取媒体。
   • 服务器以AMF格式响应命令，返回状态（如成功、错误）。

2. 媒体数据传输

   • 发布端（如推流软件）将编码后的音视频数据封装为媒体消息，按时间戳顺序发送。
   • 接收端（如播放器）解析消息，按时间戳同步音视频轨道，实现同步播放。

二、RTMP协议握手流程

RTMP（Real Time Messaging Protocol）是Adobe开发的用于实时流媒体传输的应用层协议，其握手流程是建立客户端与服务器连接的关键步骤。以下是RTMP握手的详细流程和技术细节：

1.1 RTMP握手的基本概念

RTMP建立在TCP连接之上，握手过程属于应用层协议交互，目的是：

1. 协商协议版本
2. 同步时间戳
3. 交换随机数（防重放攻击）
4. 确认双方通信能力

1.2 握手流程：三次交互（C0/C1/C2与S0/S1/S2）

RTMP握手分为客户端（Client）和服务器（Server）的双向数据交换，共6个数据包，可分为三个阶段：

阶段1：客户端发送C0和C1

1. C0：版本信息

   • 长度：1字节
   • 内容：客户端支持的RTMP协议版本号（如0x03表示版本3）。

2. C1：客户端握手包

   • 长度：至少1536字节（含填充数据）
   • 结构：
     • 时间戳（Timestamp）：4字节无符号整数（0x00000000），后续由服务器填充有效时间。
     • 时间戳扩展（Timestamp Extended）：4字节无符号整数（当时间戳超过0xFFFFFF时使用）。
     • 随机数（Random Data）：1528字节随机数据（用于安全验证和防重放）。

阶段2：服务器响应S0和S1，并发送S2

1. S0：版本确认

   • 长度：1字节
   • 内容：服务器选择的协议版本号（通常与C0一致，若不支持则返回0x00并断开连接）。

2. S1：服务器握手包

   • 长度：至少1536字节（结构与C1类似）
   • 结构：
     • 时间戳：4字节，服务器生成的当前时间戳（用于客户端同步）。
     • 时间戳扩展：4字节。
     • 随机数：1528字节随机数据（与客户端随机数互验）。

3. S2：服务器响应包

   • 长度：至少1536字节
   • 结构：
     • 时间戳A：4字节，填充客户端C1中的时间戳（用于客户端确认服务器接收C1的时间）。
     • 时间戳扩展A：4字节。
     • 时间戳B：4字节，服务器S1中的时间戳（用于客户端同步服务器时间）。
     • 时间戳扩展B：4字节。
     • 填充数据：与C1中的随机数长度一致（1528字节）。

阶段3：客户端发送C2，完成握手

1. C2：客户端响应包
   • 长度：至少1536字节
   • 结构：
     • 时间戳A：4字节，填充服务器S1中的时间戳（用于服务器确认客户端接收S1的时间）。
     • 时间戳扩展A：4字节。
     • 时间戳B：4字节，客户端C1中的时间戳（用于服务器同步客户端时间）。
     • 时间戳扩展B：4字节。
     • 填充数据：与S1中的随机数长度一致（1528字节）。

1.3 握手关键技术细节

1. 时间戳同步

   • 客户端和服务器通过交换时间戳（Timestamp）计算网络延迟（RTT），用于后续数据传输的时序控制。
   • 时间戳超过0xFFFFFF（约24天）时，需使用时间戳扩展字段（4字节）。

2. 随机数的作用

   • 1528字节的随机数用于验证双方身份，防止重放攻击（Replay Attack），确保握手的唯一性。

3. 填充数据

   • 握手包强制填充至1536字节，避免数据包长度泄露信息，增强安全性。

4. 协议版本兼容

   • 若服务器不支持客户端的版本（如C0为0x04），则返回S0=0x00并断开连接。

1.4 握手流程时序图

客户端                          服务器|                                ||  C0（版本） + C1（时间戳+随机数） → ||                                || ←  S0（版本） + S1（时间戳+随机数）  ||                                ||  C2（响应S1时间戳）            → ||                                || ←  S2（响应C1时间戳）            ||                                |✔  握手完成，开始RTMP消息交互       |

1.5 扩展：RTMPS（加密握手）

• RTMPS（基于TLS/SSL的RTMP）在握手前增加TLS握手流程，用于加密传输。
• 握手包结构与RTMP类似，但随机数等数据会通过TLS加密，防止中间人攻击。

三、RTMP 推流抓包分析

3.1 测试环境

• 推流端：FFmpeg Windows
• 服务器：SRS Ubuntu
• 网络：局域网

3.2 推流

• 使用ffmpeg推流视频到RTMP服务器
• 将h264和aac格式封装到flv中，然后用RTMP协议发到服务器

ffmpeg -i .\4k_50.mp4 -vcodec h264 -acodec aac -f flv "rtmp://10.22.79.251/live/livestream"

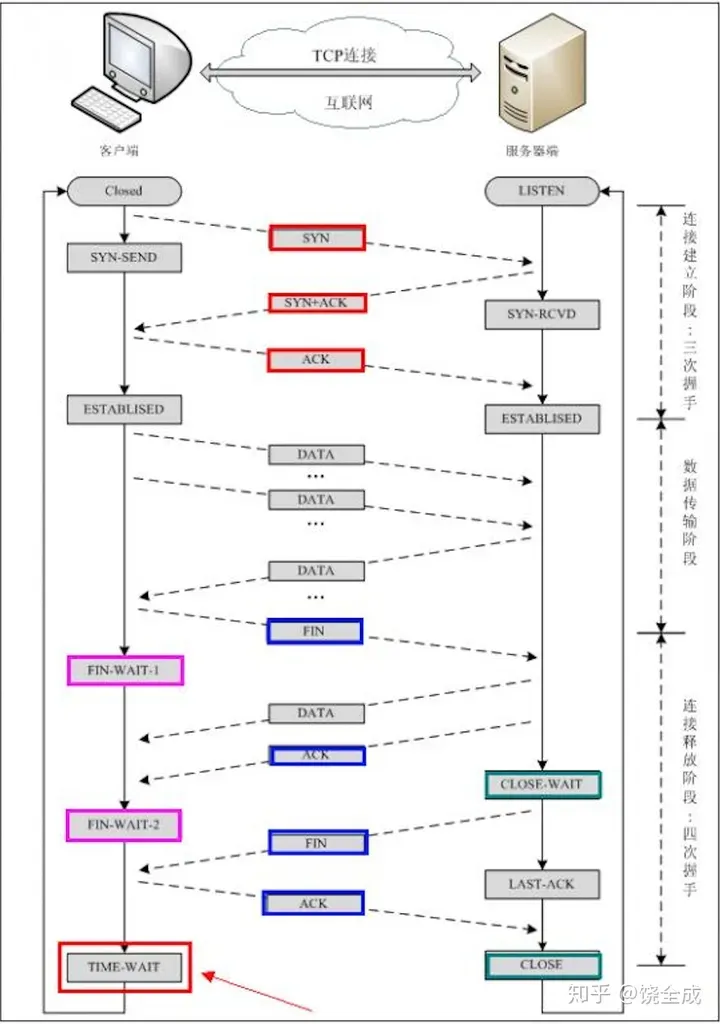

3.3 TCP三次握手

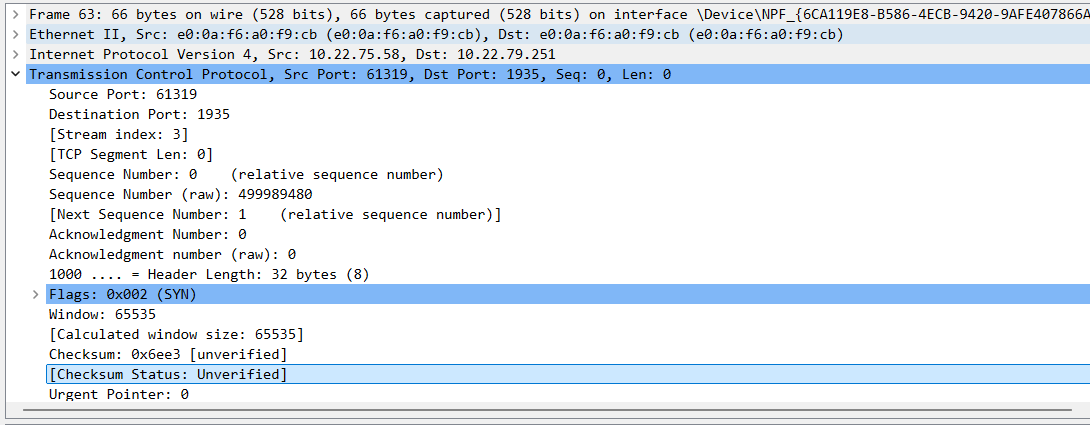

3.3.1 TCP第一次握手

1. 端口标识

• 源端口（Source Port）：61319
  • 客户端的 临时端口（系统随机分配，用于本次连接的临时标识，通常 >1024）。
• 目的端口（Destination Port）：1935
  • 知名端口，RTMP 协议默认端口（多用于直播、流媒体场景），也可能是自定义服务，但 1935 最典型关联 RTMP。

2. 序列号（Sequence Number）

• 相对序号：0（Wireshark 简化显示，方便分析）
• 原始序号：499989480（客户端生成的 初始序列号（ISN），随机值）
  • 作用：TCP 通过序列号保证数据有序性，SYN 包的 ISN 是连接的 “起始编号”，后续数据的 SEQ 会基于此递增。
  • 特殊点：SYN 包自身会 消耗 1 个序列号（即使无数据），因此下一个包的 SEQ 为 ISN + 1。

3. 确认号（Acknowledgment Number）

• 值：0
  • 因这是 第一次握手（客户端→服务器），客户端尚未收到服务器数据，故确认号为 0。
  • 若收到服务器的 SYN+ACK，客户端的 ACK 会变为 服务器 ISN + 1（确认已接收对方的 SYN）。

4. 标志位（Flags）

• 值：0x002 (SYN)
  • SYN 标志位为 1，表示这是 连接请求包（三次握手的第一步）。
  • 后续若服务器响应，会返回 SYN+ACK（SYN=1、ACK=1）；客户端再回 ACK（ACK=1），完成握手。

5. 窗口大小（Window）

• 值：65535
  • 客户端的 接收窗口，告诉服务器：“我最多能接收 65535 字节的数据”。
  • 这是 TCP 流量控制 的核心：服务器发数据不能超过该窗口大小。

6. 校验和（Checksum）

• 值：0x6ee3，状态 Unverified
  • 并非错误！现代网卡支持 校验和卸载（硬件计算校验和），抓包时可能未填充，故 Wireshark 标记为 “未验证”，属正常现象。

3.3.2 TCP第二次握手

1. 端口映射

• 源端口（Src Port）：1935（服务器端端口，持续监听，对应 RTMP 等服务）
• 目的端口（Dst Port）：61319（客户端临时端口，与第一次握手的源端口对应）
  → 体现 “客户端→服务器” 的反向回复：服务器用客户端请求的目的端口（1935）作为源端口，回应客户端的源端口（61319）。

2. 序列号（Sequence Number）

• 相对序号：0（Wireshark 简化显示）
• 原始序号：2916634360（服务器生成的 初始序列号（ISN），随机值）
  → 服务器也需要一个 “起始编号”，后续数据的 SEQ 会基于此递增（和客户端的 ISN 独立）。

3. 确认号（Acknowledgment Number）

• 相对序号：1（Wireshark 简化显示）
• 原始序号：499989481
  → 计算逻辑：对客户端第一次握手 SYN 包的确认。
  客户端 SYN 包的原始序列号是 499989480，TCP 规定 SYN 包自身消耗 1 个序列号，因此确认号 = 客户端 ISN + 1 = 499989480 + 1 = 499989481。

4. 标志位（Flags）

• 值：0x012 → 二进制 0001 0010，对应 SYN=1 + ACK=1
  • SYN=1：服务器也发起 “同步请求”，交换自己的 ISN（和客户端的 SYN 呼应）。
  • ACK=1：确认已收到客户端的 SYN 包（通过确认号体现）。

5. 窗口大小（Window）

• 值：64240
  → 服务器的 接收窗口，告诉客户端：“我最多能接收 64240 字节的数据”，用于后续流量控制。

6. TCP 选项（Options）

• 包含 MSS（Maximum Segment Size，最大分段大小）、SACK 允许 等：
  • MSS：协商 “单个 TCP 段的最大数据长度”（通常为 MTU - 40，如以太网 MTU=1500，则 MSS=1460），避免 IP 分片。
  • SACK（Selective Acknowledgment）：允许接收方选择性确认失序的数据包，提升重传效率。

3.3.3 TCP第三次握手

1. 序列号（Sequence Number）

• 相对值：1（Wireshark显示的相对序列号，简化分析）
• 原始值：499989481（实际传输的绝对序列号，用于唯一标识数据）
• 作用：表示发送方已发送到序列号1（累计计数），无数据 payload（Len: 0），故仅用于确认。

2. 确认号（Acknowledgment Number）

• 相对值：1（相对确认号）
• 原始值：2916634361（绝对确认号）
• 作用：告知对方“已收到序列号≤1的数据”，请求对方下一个数据包从2开始发送。

3. 标志位（Flags）

• 值：0x010（二进制 00010000），仅ACK位置1。
• 含义：这是一个纯确认报文，不含数据（Len: 0），仅用于确认之前收到的数据包。

4. 窗口大小（Window）

• 原始值：255
• 计算后大小：65280（因窗口缩放因子为256，255 × 256 = 65280）
• 作用：告知对方“当前接收缓冲区还能容纳65280字节的数据”，用于流量控制。

5. 头部长度（Header Length）

• 值：20字节（二进制 0101，表示5个32位字，5×4=20）
• 含义：TCP头部无选项字段（最小头部长度），仅包含基本字段。

通过TCP的三次握手，成功建立起TCP连接，接着下面就是RTMP的握手了

3.4 RTMP三次握手

3.4.1 RTMP第一次握手

握手初始化（C0+C1 包）

RTMP 握手分三步，此包是 客户端向服务器发送的首阶段握手数据：

1. C0：协议版本（1 字节）

• Protocol version: 03 → 表示使用 RTMP/1.0 版本（0x03 是 RTMP 标准版本号，兼容多数服务器）。

2. C1：握手数据（1536 字节，此处为分段续传）

包含 时间戳、随机数、零填充 等字段：

• 时间戳：同步双方时钟，保证音视频流的时序一致性。
• 随机数：防伪造，验证连接真实性。
• 零填充：固定 1536 字节长度（RTMP 握手包格式要求）。

3. 分段传输的原因

C0+C1 总长 1 + 1536 = 1537 字节，而 TCP 的 MSS（最大分段大小）为 1460（以太网常见 MTU=1500，减去 IP 头 20 + TCP 头 20，剩余 1460），因此：

• 第一个 TCP 段传 1460 字节（包含 C0 和 1459 字节的 C1）；
• 本次段传 77 字节（C1 的剩余部分，1537 - 1460 = 77）。

3.4.2 RTMP第二次握手

RTMP 握手分三步，此包是 客户端对服务器 S0+S1+S2 的最终确认，核心作用：

1. 确认服务器的握手数据：
   • 验证服务器 S1 中的时间戳、随机数等参数，确保双方同步。
   • 告知服务器：“我已收到并认可你的握手响应（S0+S1+S2）”。
2. 完成握手流程：
   • 客户端发 C0+C1 → 服务器回 S0+S1+S2 → 客户端发 C2，三阶段握手完成，RTMP 连接正式就绪。

RTMP 层：握手响应（S0+S1+S2 包）

RTMP 握手的核心是 “版本协商 + 时间戳同步 + 随机数验证”，此包包含三部分：

1. S0：协议版本（1 字节）

• Protocol version: 03 → 与客户端 C0 的版本一致（RTMP/1.0），确保 版本兼容。

2. S1：服务器握手数据（1536 字节，分段传输）

包含 服务器时间戳、随机数、零填充：

• 时间戳：同步双方时钟，保证音视频流的时序一致性。
• 随机数：验证连接真实性，防止伪造。
• 零填充：固定 1536 字节长度（RTMP 握手包格式要求）。

3. S2：客户端握手数据的 “回声”

• 内容与客户端 C1 包完全一致（图中 Handshake data 部分）。
• 作用：验证服务器是否正确接收并解析了客户端的 C1 包，确保 双向同步。

RTMP第三次握手

这个报文是 RTMP握手阶段的C2包（客户端发送的第二次握手响应），承载在TCP连接中，属于RTMP握手的最终确认环节。以下从 协议层级、RTMP握手逻辑、字段细节 展开分析：

RTMP的C2包

C2包 的关键功能：

1. 时间戳双向同步：
   • 回传服务器S1的时间戳（让服务器计算RTT：服务器当前时间 - S1发送时间）。
   • 携带客户端C2的时间戳（让服务器同步客户端时序）。
2. 随机数校验：
   • 包含与C1一致的随机数据片段，验证握手完整性（防止伪造）。
3. 握手完成标志：
   • C2发送后，RTMP握手正式完成，后续进入应用层交互（如connect命令、媒体流传输）。

通过RTMP三次握手，成功建立RTMP通讯，此时可以开始传输RTMP协议数据了

3.5 connect报文

RTMP 头部（RTMP Header）

RTMP 消息通过 Chunk（分块） 传输，头部包含基础控制信息：

字段	值 / 解析	作用
Format	0	Chunk 格式为 完整头（包含所有字段：时间戳、体大小、类型、流 ID），用于首条消息或 Chunk 参数变化时。
Chunk Stream ID	3	Chunk 流 ID，3 是 RTMP 约定的 控制流（Control Stream），用于传输协议控制命令（如 connect、createStream）。
Timestamp	0	时间戳（毫秒），此处为初始连接，时间戳置 0。
Body size	141	消息体长度（141 字节），即后续 AMF0 编码数据的大小。
Type ID	0x14（十进制 20）	消息类型：AMF0 Command（RTMP 规定 Type ID=20 表示 AMF0 编码的命令消息）。
Stream ID	0	流 ID，0 表示 全局流（用于控制消息，非媒体流）。

RTMP 消息体（AMF0 编码）

RTMP 使用 AMF0（Action Message Format 0） 序列化命令和数据，此包的结构为 “命令名 + 事务 ID + 命令参数”：

1. 命令名：connect

• AMF0 类型：String (0x02)
• 内容：connect
  → 告知服务器：执行 “连接到应用” 的命令。

2. 事务 ID（Transaction ID）

• AMF0 类型：Number (0x00)
• 值：1
  → 用于 匹配响应：服务器返回的 _result 或 _error 消息会携带相同事务 ID（此处为 1），确保请求 - 响应对应。

3. 命令参数（Object）

以 AMF0 对象形式传递连接参数，包含 4 个键值对：

键（Key）	值（Value）	意义
app	String 'live'	要连接的 应用名称（服务器端配置的应用，如直播推流的 live 应用）。
type	String 'nonprivate'	连接类型：nonprivate 表示 公开连接（无访问限制）。
flashVer	String 'FMLE/3.0 (compatible; Lavf62.0.102)'	模拟的 Flash 版本： - FMLE 是 Adobe Flash Media Live Encoder（推流工具）； - Lavf62.0.102 是 FFmpeg 的格式库版本（实际是 FFmpeg推流）。
tcUrl	String 'rtmp://10.22.79.251:1935/live'	目标 RTMP URL： rtmp://<服务器IP>:<端口>/<应用名>，明确连接的服务器和应用。

报文的核心意义：RTMP 连接协商的 “敲门砖”

1. 阶段定位：
   RTMP 握手（C0/C1→S0/S1/S2→C2）完成后，进入 应用层连接协商阶段，此包是客户端发起的 第一个应用层命令。

2. 对服务器的要求：
   服务器需验证：

   • app 是否存在（如 live 应用是否配置）；
   • tcUrl 是否合法（IP、端口、应用名是否匹配）；
   • 客户端身份（通过 flashVer 等字段，部分服务器验证推流工具合法性）。

3. 后续流程：
   服务器会返回 _result 或 _error 消息（携带事务 ID=1）：

   • 若成功：返回连接参数（如 fmsVer、capabilities 等），客户端可继续创建流（createStream 命令）。
   • 若失败：返回错误码（如 NetConnection.Connect.Rejected），连接终止。

3.6 Window Acknowledgement Size 报文

这是 RTMP 协议的 Window Acknowledgement Size 控制报文，用于 应用层流量控制（告知对方自身的接收窗口大小），以下从 RTMP 结构 和 协议逻辑 解析：

RTMP 头部（RTMP Header）解析

字段	值 / 解析	作用
Format	0	Chunk 格式为 完整头（包含所有字段），用于首条控制消息或参数变化时。
Chunk Stream ID	2	Chunk 流 ID，2 是 RTMP 约定的 控制流（用于传输窗口、块大小等协议控制消息）。
Timestamp	0	时间戳（毫秒），此处为控制消息，时间戳置 0。
Body size	4	消息体长度（4 字节，刚好存储一个 32 位整数）。
Type ID	0x05（十进制 5）	消息类型：Window Acknowledgement Size（RTMP 规定 Type ID=5 表示此控制消息）。
Stream ID	0	流 ID，0 表示 全局控制流（非媒体流，仅用于协议控制）。

RTMP 消息体（Window Acknowledgement Size）

• 内容：Window acknowledgement size: 2500000
• 本质：一个 32 位无符号整数（4 字节），表示 接收方的应用层接收窗口大小（单位：字节）。

协议逻辑：RTMP 应用层的 “流量控制”

1. 为什么需要应用层窗口？
   TCP 层已有窗口机制，但 RTMP 是 流式协议（音视频传输对时序、吞吐量更敏感），应用层窗口可：

   • 更 精准控制媒体数据（如区分音视频流和控制流的窗口）；
   • 适配 RTMP 分块（Chunk）机制（按 Chunk 统计数据量，而非 TCP 段）。

2. 窗口的作用：
   接收方告知发送方：“我最多能接收 2500000 字节的 RTMP 数据，超过后请等待我的 ACK 确认再发”。

   • 发送方需累计发送的数据量（按 RTMP Chunk 计算），达到窗口大小时，必须等待接收方的 Acknowledgement 消息才能继续发送。

上下文关联：连接初始化阶段的协商

结合前序报文（如 connect 命令），此包发生在 RTMP 握手完成、连接协商阶段：

• 服务器通过此消息 设置自身的接收窗口（告诉客户端：“我最多收 250 万字节，别发太快”）；
• 后续客户端需遵守此窗口限制，避免发送过量数据导致接收方缓冲区溢出。

与 TCP 窗口的区别

维度	RTMP 应用层窗口（此报文）	TCP 传输层窗口
控制层级	应用层（RTMP 协议内）	传输层（TCP 协议内）
统计对象	RTMP Chunk 的数据量	TCP 段的字节数
作用	适配流媒体传输的时序、分块特性	保证网络层的可靠传输、拥塞控制

总结：应用层流量控制的 “信号灯”

这个报文是 RTMP 协议的流量控制核心：

• 通过 Window Acknowledgement Size 告知对方自身的接收能力，避免数据泛滥；
• 与 TCP 窗口协同，从 应用层 + 传输层 两层保障流媒体传输的稳定性（既防网络拥塞，也防应用层处理不过来）。

后续若客户端发送的数据量累计达到 2500000 字节，需等待服务器的 Acknowledgement 消息（Type ID=6）才能继续发送，否则会触发流控等待。

3.7 Set Peer Bandwidth 报文、Set Chunk Size报文

这是 RTMP 协议的两个核心控制报文（同一条 TCP 段中携带，属于 应用层传输参数协商 阶段），分别是 Set Peer Bandwidth（设置对端带宽） 和 Set Chunk Size（设置分块大小），用于优化流媒体传输效率。以下分层解析：

整体上下文：RTMP 连接初始化后的“参数协商”

在 RTMP 握手（C0/C1/S0/S1/S2/C2）和 connect 命令之后，服务器会发送 控制消息 协商 带宽、分块大小 等传输参数，为后续音视频流传输铺路。

报文 1：Set Peer Bandwidth（Type ID = 0x06）

1. RTMP 头部

字段	值/解析	作用
Format	0	完整 Chunk 头（首条控制消息，携带所有字段）。
Chunk Stream ID	2	控制流（Chunk Stream ID=2，RTMP 约定用于传输带宽、块大小等控制消息）。
Timestamp	0	控制消息无时间戳，置 0。
Body size	5	消息体长度（5 字节：4 字节窗口 + 1 字节限制类型）。
Type ID	0x06（十进制 6）	消息类型：Set Peer Bandwidth（设置对端发送带宽限制）。
Stream ID	0	全局控制流（非媒体流）。

2. RTMP 消息体

• Window acknowledgement size：2500000（250 万字节）→ 告知客户端：“你发送的 RTMP 数据累计不能超过 250 万字节，否则需等待我的确认”。
• Limit type：Dynamic (2) → 带宽限制类型：
  • Dynamic 表示 “动态限制”（客户端可根据接收方窗口灵活调整发送速率，非强制硬限制）；
  • 其他类型：Hard（硬限制，必须严格遵守）、Soft（软限制，可短暂突破）。

报文 2：Set Chunk Size（Type ID = 0x01）

1. RTMP 头部

字段	值/解析	作用
Format	0	完整 Chunk 头（首条控制消息，携带所有字段）。
Chunk Stream ID	2	控制流（同一会话的控制消息复用 Chunk Stream ID=2）。
Timestamp	0	控制消息无时间戳，置 0。
Body size	4	消息体长度（4 字节，存储分块大小）。
Type ID	0x01（十进制 1）	消息类型：Set Chunk Size（设置 RTMP 分块大小）。
Stream ID	0	全局控制流（非媒体流）。

2. RTMP 消息体

• Chunk size：60000 → 将 RTMP 分块大小设置为 60000 字节（默认分块大小为 128 字节）。
• 作用：
  • 更大的分块可 减少 Chunk 头部开销（每个 Chunk 需携带头部，大分块降低头部占比）；
  • 提升 大流量场景（如直播推流）的传输效率（减少分片次数，降低 CPU 消耗）。

协议逻辑：“带宽 + 分块”双优化

1. Set Peer Bandwidth 的意义：
   服务器限制客户端的 发送速率上限，避免自身接收缓冲区溢出（结合之前的 Window Acknowledgement Size，从 “发送方速率”和“接收方容量” 双向控制流量）。

2. Set Chunk Size 的意义：
   协商更高效的 RTMP 分块策略，适配大带宽传输（如 60000 字节接近 TCP MSS，减少 IP/TCP 分片，提升吞吐量）。

3. 与 TCP 层的协同：

   • TCP 层通过窗口、拥塞控制保证 网络可靠性；
   • RTMP 层通过 Set Peer Bandwidth 和 Set Chunk Size 优化 应用层传输效率，两者结合让流媒体传输更稳定、高效。

总结：传输参数的“黄金配置”

这两个报文是 RTMP 连接的 “性能调优阶段”：

• Set Peer Bandwidth 限制发送速率，防止拥塞；
• Set Chunk Size 放大分块，提升效率；
• 两者共同为后续 音视频流传输（如 publish 推流、play 拉流）奠定基础，让数据既“流得稳”又“流得快”。

后续若客户端发送大尺寸视频帧，会按 60000 字节的分块传输，减少协议开销；同时遵守 250 万字节的带宽限制，避免压垮服务器。

3.8 Set Chunk Size报文、releaseStream报文、FCublish报文、createStream报文、_checkbw报文

这组报文属于 RTMP 协议的“流管理与控制阶段”，是客户端向服务器发起的一系列 应用层命令，用于 清理旧流、创建新流、检测带宽 等关键操作，为后续音视频传输铺路。以下逐一分解：

1. Set Chunk Size (60000)：优化传输效率

• 类型：RTMP 控制消息（Type ID = 0x01），Chunk Stream ID = 2（控制流）。
• 作用：
  确认服务器的分块大小设置（将 RTMP 分块大小设为 60000 字节），大幅提升大流量传输效率（默认分块 128 字节，大分块减少协议头部开销）。

2. releaseStream('livestream')：清理残留流

• 类型：AMF0 命令（Type ID = 0x14），Chunk Stream ID = 3（命令流）。
• 结构：
  [命令名: "releaseStream", 事务ID: 2, 参数: [Null, "livestream"]]
• 作用：
  释放服务器上已存在的 livestream 流（避免重名冲突，清理历史残留资源）。

3. FCublish('livestream')：声明发布类型

• 类型：AMF0 命令（Type ID = 0x14），Chunk Stream ID = 3。
• 结构：
  [命令名: "FCublish", 事务ID: 3, 参数: [Null, "livestream"]]
• 作用：
  告知服务器：即将以 “文件式发布”（File Publish） 模式推流（区别于实时流的 Publish，常用于预存内容传输）。

4. createStream()：创建新流实例

• 类型：AMF0 命令（Type ID = 0x14），Chunk Stream ID = 3。
• 结构：
  [命令名: "createStream", 事务ID: 4, 参数: [Null]]
• 作用：
  请求服务器 创建新的媒体流实例，服务器会返回唯一 流ID（如 1），后续音视频数据将通过该流传输。

5. _checkbw()（重复多次）：动态带宽检测

• 类型：AMF0 命令（Type ID = 0x14），Chunk Stream ID = 3。
• 结构：
  [命令名: "_checkbw", 事务ID: 5, 参数: [Null]]
• 作用：
  客户端请求服务器 检测当前连接的带宽能力（服务器可能回发测试数据），用于动态调整推流码率，避免网络拥塞。

协议逻辑：RTMP 流建立的“标准流程”

这些命令遵循 “清理→声明→创建→检测” 的顺序，环环相扣：

1. 清理旧流：releaseStream 确保新流无冲突。
2. 声明类型：FCublish 告知服务器发布模式（文件/实时）。
3. 创建载体：createStream 生成流ID，作为数据传输的“管道”。
4. 带宽适配：_checkbw 动态感知网络，优化传输参数（码率、分块等）。

关键设计细节

• Chunk Stream ID 分工：
  • 2 专用于 控制消息（分块、带宽），3 专用于 应用命令（流管理），体现 RTMP 的 “逻辑流复用” 设计。
• 事务ID递增：从 2 开始逐次加 1，确保 请求-响应一一对应（服务器回复 _result 时携带相同 ID）。

总结：推流前的“筹备战役”

这组报文是 RTMP 推流的“前置条件”：

• 优化传输（大分块提升效率）；
• 清理冲突（旧流释放）；
• 明确意图（发布类型）；
• 创建载体（新流ID）；
• 适配网络（带宽检测）。

所有步骤完成后，客户端才会执行 publish 推流 或 play 拉流，正式进入音视频传输阶段。每个命令都是流稳定运行的基石。

3.9 _result报文

_result 响应（关联 releaseStream 命令）

1. RTMP 头部解析

字段	值/解析	作用
Format	0	完整 Chunk 头（首次回复 releaseStream 命令，携带所有字段）。
Chunk Stream ID	3	命令流（与客户端的 releaseStream 命令同流，保持会话关联）。
Timestamp	0	响应无时间戳（控制消息类响应，置 0）。
Body size	21	消息体长度（21 字节，AMF0 编码的响应数据）。
Type ID	0x14（十进制 20）	消息类型：AMF0 Command（应用层响应，如 _result）。
Stream ID	0	全局流（命令阶段，尚未关联具体媒体流）。

2. RTMP 消息体（AMF0 编码）

按 “响应标识 + 事务ID + 结果参数” 结构解析：

• 响应标识：String '_result'（AMF0 字符串，长度 7）→ 告知客户端：“这是命令的响应”。
• 事务ID：Number 2（AMF0 数值）→ 与客户端 releaseStream 命令的事务ID（2）严格匹配，确保 请求-响应一一对应。
• 结果参数：
  • Null（AMF0 空值）→ 占位参数。
  • Object（可选，图中未完全展开）→ 包含具体结果（如 code：NetStream.Release.Success 表示成功，或 NetStream.Release.Failed 表示失败）。

协议逻辑：“命令-响应”闭环

1. 关联客户端命令：
   此 _result 响应对应客户端在 Frame 113 发送的 releaseStream('livestream') 命令（通过 Call for this response in frame: 113 关联）。

2. 核心作用：
   服务器告知客户端：“你请求释放的 livestream 流，处理结果是成功/失败”。

   • 若成功：客户端可安全创建新流（如 createStream），避免重名冲突。
   • 若失败：客户端需处理错误（如流不存在、权限不足）。

RTMP 命令-响应机制的关键

• 事务ID绑定：每个命令（如 releaseStream、createStream）都有唯一事务ID，响应通过ID关联，确保流程有序。
• _result 通用响应：RTMP 用 _result 统一回复命令，区别于错误响应 _error（后者携带具体错误码）。

总结：流资源释放的“确认函”

这个报文是 RTMP 流管理的关键反馈：

• TCP 层用 PSH+ACK 保证响应及时、可靠；
• RTMP 层通过 _result 和事务ID，明确 releaseStream 命令的执行结果；
• 只有收到成功响应，客户端才会继续执行 创建新流（createStream）、推流（publish） 等后续操作，确保流资源干净、无冲突。

若响应为失败，需排查流是否存在、权限是否充足等问题。

3.10 多个_result报文

这是 RTMP 协议中服务器对客户端多个命令的批量响应（_result 报文），对应之前客户端发送的 releaseStream、FCublish、createStream 等命令，标志 流管理阶段的关键确认。以下分层解析：

报文核心特征：“命令-响应”的批量闭环

1. 关联关系：

每个 _result 报文通过 Call for this response in frame: 113 关联到客户端在 Frame 113 发送的命令（releaseStream、FCublish、createStream 等）。

2. 事务ID匹配：

RTMP 通过 事务ID（Number 字段） 绑定请求和响应：

• 事务ID=2 → 对应 releaseStream('livestream') 命令；
• 事务ID=3 → 对应 FCublish('livestream') 命令；
• 事务ID=4 → 对应 createStream() 命令。

单个 _result 报文结构（以事务ID=2为例）

1. RTMP 头部

字段	值/解析	作用
Format	0	完整 Chunk 头（首条响应，携带所有字段）。
Chunk Stream ID	3	命令流（与客户端命令同流，保持会话关联）。
Timestamp	0	响应无时间戳（控制类响应，置 0）。
Body size	21（示例）	消息体长度（AMF0 编码数据大小）。
Type ID	0x14（AMF0 Command）	响应类型：告知客户端这是命令的结果反馈。
Stream ID	0	全局流（命令阶段，未关联具体媒体流）。

2. RTMP 消息体（AMF0 编码）

String '_result'  // 响应标识：“这是命令结果”
Number 2          // 事务ID：匹配客户端的 releaseStream 命令（事务ID=2）
Null              // 占位参数
Object {          // 结果数据（示例，实际含 code、description 等）code: "NetStream.Release.Success", description: "Stream released successfully"
}

协议逻辑：多命令的“结果确认链”

1. releaseStream 响应（事务ID=2）：

   • 若成功（code=NetStream.Release.Success）：旧流 livestream 已释放，无重名冲突。
   • 若失败（code=NetStream.Release.Failed）：需排查流是否存在、权限问题。

2. FCublish 响应（事务ID=3）：

   • 若成功（code=NetStream.Publish.Start）：服务器认可“文件式发布”模式，准备接收数据。
   • 若失败（code=NetStream.Publish.Denied）：可能因发布模式不支持、权限不足。

3. createStream 响应（事务ID=4）：

   • 若成功：服务器返回 新流ID（如 Number: 1，隐藏在 Object 中），客户端后续通过该 ID 推流。
   • 若失败：需检查服务器资源（如流数量上限）。

整体流程意义：推流前的“安全检查”

这些 _result 报文是 RTMP 推流的“通行证”：

• 确保 旧流已清理（releaseStream 成功）；
• 确保 发布模式被认可（FCublish 成功）；
• 确保 新流已创建（createStream 成功，拿到流ID）。

只有全部响应成功，客户端才会执行 publish 推流 或 play 拉流，正式进入音视频传输阶段。

总结：“批量确认，流程推进”

这组报文体现 RTMP “命令-响应”的严谨性：

• 每个命令通过事务ID精准绑定响应，避免流程混乱；
• 服务器批量回复提升效率，客户端快速判断前序操作是否合规；
• 是流管理阶段的 “最终检查点”，决定后续音视频传输能否启动。

若某条响应失败，客户端需终止流程并报错（如流冲突、权限不足）。

3.11 publish报文

RTMP 头部（RTMP Header）解析

字段	值/解析	作用
Format	0	完整 Chunk 头（首次向新流发送命令，携带所有字段）。
Chunk Stream ID	8	媒体流ID（区别于之前的控制流2、命令流3，专用於音视频数据传输）。
Timestamp	0	推流起始时间戳（初始化为0，后续帧会递增）。
Body size	40	消息体长度（40字节，AMF0编码的命令参数）。
Type ID	0x14（十进制 20）	消息类型：AMF0 Command（应用层推流命令）。
Stream ID	0	全局流（publish 阶段，尚未完全关联具体流，后续通过 Chunk Stream ID 区分）。

RTMP 消息体（AMF0 编码）解析

按 “命令名 + 事务ID + 参数” 结构拆解：

1. 命令名：publish

• AMF0 类型：String (0x02)，长度 7。
• 作用：告知服务器：“执行推流命令”。

2. 事务ID：6

• AMF0 类型：Number (0x00)，值 6。
• 作用：唯一标识此命令，服务器回复 _result 时需携带相同 ID，确保 请求-响应对应。

3. 参数（3个字段）

参数索引	类型	内容/解析	作用
1	Null (0x05)	占位符	RTMP 命令格式要求，无实际意义。
2	String (0x02)	livestream，长度 10	推流的目标流名称（与之前 releaseStream、FCublish 一致，确保流名统一）。
3	String (0x02)	live，长度 4	发布类型： - live：实时流（边推边播，不存储）； - record：录制流（存储到服务器）； - append：追加到已有录制流。

协议逻辑：推流的“启动信号”

1. 阶段定位：
   发生在 createStream 成功响应后（已创建新流，拿到流ID），是 从“流管理”到“数据传输”的转折点。

2. 对服务器的要求：
   服务器需验证：

   • 流名称 livestream 是否可用（已通过 releaseStream 清理，通常合法）；
   • 发布类型 live 是否支持（服务器配置是否允许实时推流）；
   • 客户端权限（是否允许推流到该应用）。

3. 后续流程：
   服务器返回 _result 响应（事务ID=6）：

   • 若成功（code=NetStream.Publish.Start）：客户端开始发送 音视频数据（视频帧、音频帧，通过 Chunk Stream ID=8 传输）。
   • 若失败（code=NetStream.Publish.Denied）：推流终止，需排查权限、流冲突等问题。

关键设计细节

• Chunk Stream ID=8 的意义：
  专用於 媒体流传输，与控制流（2）、命令流（3）分离，实现 RTMP 多路复用（控制、命令、媒体数据并行传输，互不阻塞）。
• 发布类型 live 的影响：
  决定服务器如何处理数据（实时转发给观众，或同时录制），是推流行为的核心配置。

总结：推流的“发令枪”

这个报文是 RTMP 推流的启动指令，承载：

• 目标流名（livestream）和 发布类型（live），明确推流规则；
• 通过事务ID（6）关联响应，确保流程可控；
• 切换到专用媒体流（Chunk Stream ID=8），为后续音视频数据传输铺路。

它标志着 从“协议协商”到“实际数据传输”的跨越，是直播/点播流程的核心转折点。

3.12 onFCublish 报文

这是 RTMP 协议中服务器向客户端发送的 onFCublish 异步事件报文，用于 实时通知推流状态变化（此处为“推流成功启动”）

RTMP 头部（RTMP Header）解析

字段	值/解析	作用
Format	0	完整 Chunk 头（首次发送此事件，携带所有字段）。
Chunk Stream ID	5	服务器事件流ID（专用於异步事件通知，区别于客户端的命令流/媒体流）。
Timestamp	0	事件类消息无时间戳（或置初始值），聚焦状态通知。
Body size	40（实际按数据计算，示例中体部长度对应）	消息体长度（AMF0 编码的事件参数）。
Type ID	0x14（十进制 20）	消息类型：AMF0 Command（应用层事件通知，本质是服务器主动发送的命令）。
Stream ID	1	关联到之前 createStream 创建的 媒体流ID（标识此事件属于哪个流）。

RTMP 消息体（AMF0 编码）解析

按 “事件名 + 事务ID + 参数” 结构拆解：

1. 事件名：onFCublish

• AMF0 类型：String (0x02)，长度 11。
• 作用：告知客户端：“触发了文件式发布（FCublish）的状态变化事件”（对应之前客户端的 FCublish 命令）。

2. 事务ID：0

• AMF0 类型：Number (0x00)，值 0。
• 作用：因是 服务器主动发起的异步事件（非客户端请求的响应），无对应事务ID，故置 0。

3. 参数（3个字段）

参数索引	类型	内容/解析	作用
1	Null (0x05)	占位符	RTMP 事件格式要求，无实际意义。
2	Object (0x03)	包含 code 和 description 两个键值对	具体事件内容，反馈推流状态：
	- code	String 'NetStream.Publish.Start'（长度 22）	事件码：推流成功启动（核心状态标识）。
	- description	String 'Started publishing stream.'（长度 27）	描述信息：补充状态细节（如“开始推流”）。

协议逻辑：“异步事件通知”的设计

1. 与 _result 的区别：

   • _result：同步响应（客户端发命令→服务器回结果，一一对应）。
   • onFCublish：异步事件（服务器主动推送状态变化，无需客户端请求）。
     → 前者是“请求-响应”，后者是“状态订阅”，更高效实时。

2. 事件的触发条件：
   当客户端 publish 命令成功执行（流创建、权限验证通过），服务器 主动触发 onFCublish 事件，告知客户端“推流已启动”。

3. 对客户端的要求：
   客户端需 预先注册事件监听器（如 onFCublish、onStatus），才能接收并处理此类异步通知。

上下文关联：推流流程的“关键信号”

• 前序动作：客户端发送 publish('livestream', 'live') 命令，请求推流。
• 后续动作：
  • 客户端收到 onFCublish 后，立即开始 发送音视频数据（视频帧、音频帧，通过 Chunk Stream ID=8 传输）；
  • 服务器同时开始 转发数据给观众（或存储，依发布类型 live/record 决定）。

总结：推流的“实时状态灯”

这个报文是 RTMP 异步事件驱动设计 的体现：

• 通过 onFCublish 主动通知推流启动，无需客户端轮询，提升响应速度；
• 事件体中的 code 和 description 明确状态（成功启动），指导客户端下一步操作（发媒体数据）；
• 标志 从“命令交互”到“数据传输”的无缝衔接，是直播流程中“推流正式开始”的核心信号。

若事件码为 NetStream.Publish.Failed，则需排查权限、流冲突等问题。

3.13 Audio Data 报文

RTMP 头部（RTMP Header）解析

字段	值/解析	作用
Format	2	增量 Chunk 头：复用前一个音频 Chunk 的头部参数（如 Chunk Stream ID、Type ID），仅更新 时间戳增量 和 体部长度，大幅减少头部开销。
Chunk Stream ID	4	音频专属流ID（RTMP 多路复用设计，音频、视频、数据通常用不同 Chunk Stream ID，如音频=4，视频=5，避免相互阻塞）。
Timestamp delta	23	相对于前一个音频 Chunk 的时间戳增量（毫秒），累计时间戳 141ms（通过 Timestamp: 141 (calculated) 体现）。
Body size	隐含在体部（对应音频帧长度）	音频帧的实际字节数（如示例中体部数据长度）。
Type ID	隐含（因 Format=2，复用前序 Type ID，通常为 0x08 表示 Audio Message）	消息类型：音频数据（无需显式传输，通过 Chunk Stream ID 和上下文推断）。

RTMP 体部（Audio Data）解析

1. 音频格式标识（Control 字段）

• 值：0xaf（二进制 10101111）
• 解析：
  • 高 4 位（1010）：表示 AAC 编码（RTMP 音频格式中，0x0A 对应 AAC）。
  • 低 4 位（1111）：表示 原始 AAC 数据帧（而非 AAC 序列头，序列头通常在推流起始阶段发送，标识编码参数如采样率、声道数）。

2. 音频数据内容

• 示例数据：01211004608c1c...
• 本质：HE-AAC 编码的音频帧（结合 0xaf 和实际推流场景，推测为高效的 HE-AAC 格式，适应低带宽直播）。
• 时间关联：时间戳增量 23ms 符合 AAC 帧时长特性（44.1kHz 采样率下，一帧 1024 采样点，时长约 23.2ms，与 23ms 接近，验证为一帧完整音频数据）。

协议逻辑：音频流的“高效传输”

1. 阶段定位：
   发生在 publish 命令成功 + onFCublish 事件接收后，属于 实际音视频数据传输阶段（推流的核心环节）。

2. RTMP 多路复用的体现：

   • 音频（Chunk Stream ID=4）、视频（假设 ID=5）、控制命令（ID=3）并行传输，互不干扰。
   • Format=2 的增量 Chunk 头，让连续音频帧的头部开销降到最低（仅需传输时间戳增量和数据，无需重复发送 Type、Stream ID 等固定参数）。

3. 与 TCP 的协作：

   • TCP 的 PSH + ACK 保证音频帧 及时交付（PSH 让数据立即入队，ACK 保证不丢包）。
   • RTMP 的 Chunk 拆分机制，适配 TCP MSS（避免 IP 分片，提升传输效率）。

关键细节：音频编码与流控

• HE-AAC 选择的原因：
  高效压缩，适合低带宽直播场景（如移动网络），牺牲少量音质换取更高码率适配性。
• 序列头的隐含前提：
  推流起始阶段必然发送过 AAC 序列头（Type ID=0x00，携带 Audio Specific Config），包含采样率、声道数、profile 等参数，后续帧（Type ID=0x08）无需重复发送。

总结：直播音频的“载体帧”

这个报文是 RTMP 推流中音频数据的最小传输单元：

• 通过 增量 Chunk 头 优化传输效率，适合连续音频流；
• 采用 HE-AAC 编码 适配低带宽，时间戳增量验证帧完整性；
• 标志推流进入 “实际数据传输” 的稳定阶段，是观众听到声音的直接来源。

若音频帧丢失或乱序，会导致直播声音卡顿、失真，体现 RTMP 与 TCP 协同保障媒体流稳定的重要性。

3.14 Video Data 报文

RTMP 头部（RTMP Header）解析

字段	值/解析	作用
Format	1	增量 Chunk 头：复用前一视频 Chunk 的固定参数（如 Type ID、Stream ID），仅更新 时间戳增量 和 体部长度，大幅降低头部开销（连续视频帧的高效传输关键）。
Chunk Stream ID	6	视频专属流ID（RTMP 多路复用设计，与音频流、控制流分离，避免相互阻塞，确保视频帧独立传输）。
Timestamp delta	20	相对于前一个视频 Chunk 的时间戳增量（毫秒），累计时间戳 120ms（通过 Timestamp: 120 (calculated) 体现，保证视频帧时序正确）。
Body size	242	视频帧的实际字节数（H.264 编码的单帧数据大小）。
Type ID	0x09（隐含，因 Format=1 复用前序 Type ID，显式标识为 Video Data）	消息类型：视频数据（推流阶段的核心负载）。

RTMP 体部（Video Data）解析

1. 视频控制字段（Control Byte）

• 值：0x27（二进制 00100111）
• 分解解析：
  • 高 4 位（0010）：表示 帧类型为 Inter-frame（P 帧）（RTMP 视频类型定义：0x1=关键帧/I 帧，0x2=预测帧/P 帧，此处 0010 对应 P 帧，依赖前一帧解码，压缩比高）。
  • 低 4 位（0111）：表示 编码格式为 H.264（RTMP 编码类型定义：0x07 对应 H.264，是直播场景的主流编码）。

2. H.264 视频数据内容

• 示例数据：010000104000000e9419f5145152c7f00000030000003000000300000030000003...
• 本质：H.264 的 NAL 单元（Network Abstraction Layer），属于 P 帧数据（帧间压缩，依赖前一帧重构画面）。
• 依赖前提：推流起始阶段必然发送过 H.264 序列头（SPS/PPS）（Video Data 类型为 0x17，携带编码参数如分辨率、帧率、码率，后续 P 帧无需重复发送配置）。

协议逻辑：视频流的“高效传输策略”

1. 阶段定位：
   发生在 publish 命令成功 + onFCublish 事件接收后，属于 实际音视频数据持续传输阶段（推流的核心业务环节）。

2. RTMP 多路复用的极致体现：

   • 视频（Chunk Stream ID=6）、音频（如 ID=4）、控制命令（ID=3）并行独立传输，即使某一流阻塞（如网络抖动），不影响其他流（如控制命令仍可交互）。
   • Format=1 的增量 Chunk 头：连续视频帧仅需传输 时间戳增量 和 数据，头部开销从完整头的 ~12 字节降至 ~4 字节，提升传输效率 60%+。

3. 与 H.264 编码的协同：

   • I 帧（关键帧）：间隔发送（如每 2 秒），携带完整画面信息，确保解码起点。
   • P 帧（预测帧）：连续发送，仅记录与前帧的差异，大幅降低带宽消耗（适合直播低延迟、高帧率场景）。

关键细节：视频传输的“稳定性保障”

• 时间戳增量的意义：20ms 对应 50fps 帧率（1000ms/20ms=50），符合直播常见帧率（如 25/30/50fps），保证画面流畅性。
• TCP 与 RTMP 的适配：
  • 视频帧大小 242 字节 < TCP MSS（通常 1460 字节），避免 IP 分片，降低网络层处理开销。
  • RTMP Chunk 拆分机制自动适配 TCP 传输，无需应用层手动分片。

总结：直播视频的“最小传输单元”

这个报文是 RTMP 推流中视频数据的核心载体：

• 通过 增量 Chunk 头 实现高效传输，适配连续视频流的高频率发送；
• 采用 H.264 编码的 P 帧，平衡带宽与画质，支撑实时直播；
• 依托 多路复用 设计，确保视频流与其他流（音频、控制）并行稳定传输。

若视频帧丢失或时间戳紊乱，会导致直播画面卡顿、花屏，体现 RTMP 与 TCP 协同保障媒体流时序和完整性的关键作用。

3.15 FCUnpublish、deleteStream报文

报文 1：FCUnpublish('livestream')（取消文件式发布）

1. RTMP 头部

字段	值/解析	作用
Format	1	增量 Chunk 头（复用命令流 Chunk Stream ID=3 的前序参数，仅更新事务ID）。
Chunk Stream ID	3	命令流（与 createStream、publish 等命令复用同一逻辑流，保证会话关联）。
Timestamp delta	0	命令连续发送，时间戳增量为 0（相对时间无变化）。
Body size	37	消息体长度（AMF0 编码的命令参数）。
Type ID	0x14（AMF0 Command）	命令类型：告知服务器执行“取消文件式发布”操作。

2. RTMP 消息体（AMF0 编码）

String 'FCUnpublish'  // 命令名：取消之前的 FCublish 操作
Number 7              // 事务ID：唯一标识此命令（与响应 `_result` 关联）
Null                  // 占位参数
String 'livestream'   // 目标流名：与之前 publish 的流名一致

作用：告知服务器 停止对 livestream 的文件式发布（如停止录制或存储），释放相关资源。

报文 2：deleteStream(1)（删除流实例）

1. RTMP 头部

字段	值/解析	作用
Format	1	增量 Chunk 头（复用命令流 Chunk Stream ID=3 的参数，连续命令优化）。
Chunk Stream ID	3	命令流（延续会话，保证操作连贯性）。
Timestamp delta	0	命令连续发送，时间戳增量为 0。
Body size	34	消息体长度（AMF0 编码的命令参数）。
Type ID	0x14（AMF0 Command）	命令类型：告知服务器执行“删除流实例”操作。

2. RTMP 消息体（AMF0 编码）

String 'deleteStream'  // 命令名：删除流实例
Number 8               // 事务ID：唯一标识此命令（与响应 `_result` 关联）
Null                   // 占位参数
Number 1               // 流ID：对应之前 `createStream` 响应的流ID（如 1）

作用：请求服务器 删除 ID=1 的流实例（推流阶段创建的媒体流），彻底清理资源（避免残留流占用内存）。

协议逻辑：流生命周期的“收尾动作”

1. 阶段定位：
   发生在 推流结束后（如直播停止、客户端断开前），属于 流销毁阶段，与“创建→发布→销毁”的生命周期闭环对应。

2. 操作顺序的必要性：

   • 先 FCUnpublish：停止文件式发布的副作用（如录制），确保数据不再写入存储。
   • 再 deleteStream：删除流实例，释放服务器内存、端口等资源。
     → 若顺序颠倒，可能导致发布状态残留或流资源无法彻底释放。

3. 与服务器响应的关联：
   服务器会针对每个命令返回 _result 响应（事务ID=7 和 8），告知操作是否成功：

   • 成功：资源彻底释放；
   • 失败：需排查（如流已被删除、权限不足）。

关键设计细节

• 流ID的强关联：deleteStream 的流ID（1）必须是 createStream 响应中分配的ID，确保精准删除目标流。
• 命令流的复用：Chunk Stream ID=3 贯穿所有应用层命令（create、publish、unpublish、delete），体现 RTMP “逻辑流复用” 的高效设计。

总结：流资源的“优雅回收”

这两个报文是 RTMP 推流的“收尾关键”：

• 通过 FCUnpublish 终止发布行为，切断数据写入；
• 通过 deleteStream 销毁流实例，释放服务器资源；
• 形成 “创建→发布→销毁” 的完整生命周期，避免资源泄漏，保障服务器长期稳定运行。

若缺少这些步骤，服务器可能残留无效流，导致资源耗尽或新流冲突，体现 RTMP 协议对“资源管理”的严谨性。

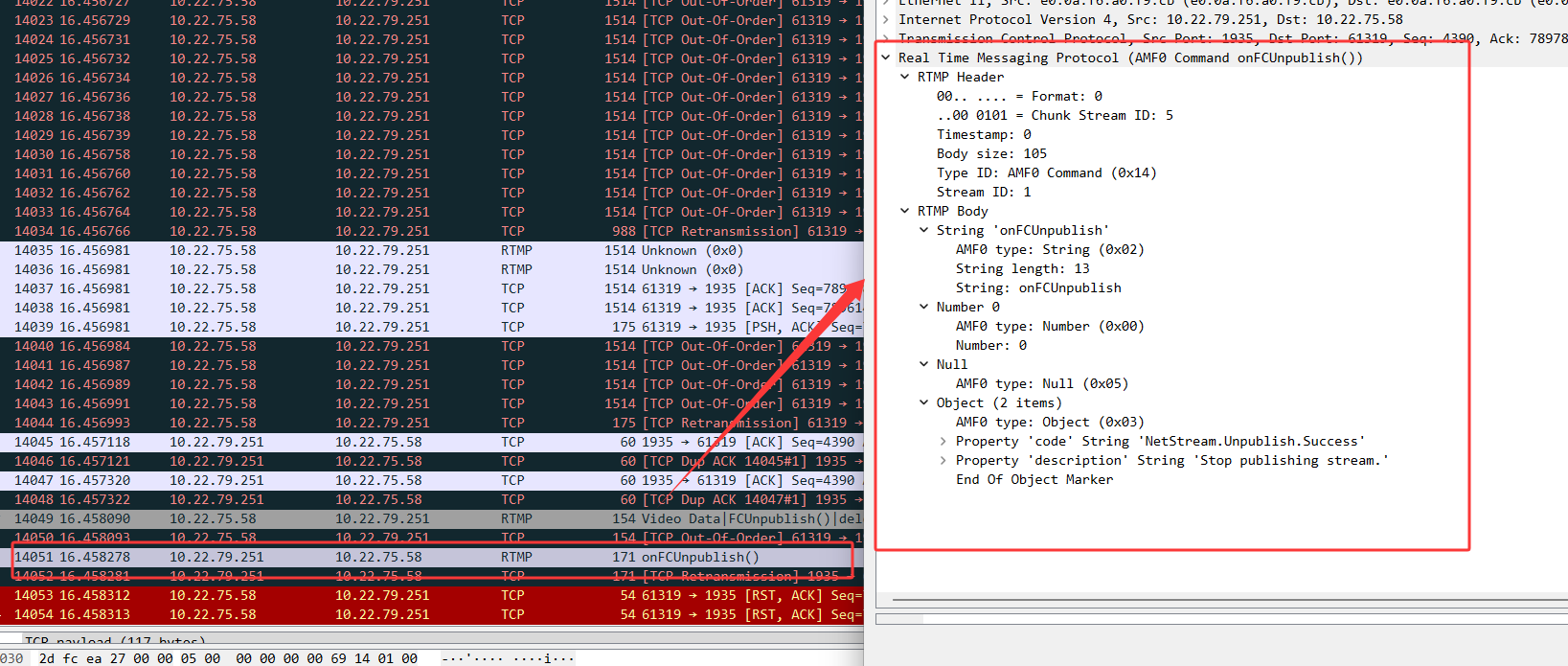

3.16 onFCUnpublish 报文

RTMP 头部（RTMP Header）解析

字段	值/解析	作用
Format	0	完整 Chunk 头（首次发送此事件，携带所有核心字段，确保客户端完整解析）。
Chunk Stream ID	5	服务器事件专属流ID（与 onFCublish 同属事件流，区分命令流、媒体流）。
Timestamp	0	事件类消息无实际时间戳（聚焦状态通知，置初始值）。
Body size	105	消息体长度（AMF0 编码的事件参数总大小）。
Type ID	0x14（十进制 20）	消息类型：AMF0 Command（服务器主动发起的事件通知，本质是应用层命令）。
Stream ID	1	关联到 之前创建的媒体流ID（如 createStream 响应的流ID=1），明确事件所属流。

RTMP 消息体（AMF0 编码）解析

按 “事件名 + 事务ID + 参数” 结构拆解：

1. 事件名：onFCUnpublish

• AMF0 类型：String (0x02)，长度 13。
• 作用：告知客户端：“触发了‘取消文件式发布’的状态变化事件”（对应客户端的 FCUnpublish 命令）。

2. 事务ID：0

• AMF0 类型：Number (0x00)，值 0。
• 作用：因是 服务器主动发起的异步事件（非客户端请求的响应），无对应事务ID，故置 0（区别于 _result 的事务ID关联）。

3. 参数（3个字段）

参数索引	类型	内容/解析	作用
1	Null (0x05)	占位符	RTMP 事件格式要求，无实际意义。
2	Object (0x03)	包含 code 和 description 两个键值对	具体事件内容，反馈“取消发布”的结果：
	- code	String 'NetStream.Unpublish.Success'（长度 26）	事件码：取消发布成功（核心状态标识，表明服务器已停止文件式发布逻辑）。
	- description	String 'Stop publishing stream.'（长度 20）	描述信息：补充状态细节（如“已停止推流发布”）。

协议逻辑：“取消发布”的闭环确认

1. 与客户端命令的关联：
   此事件对应客户端在 Frame 14050 发送的 FCUnpublish('livestream') 命令（通过流ID和事件名关联）。

2. 核心作用：
   服务器告知客户端：“你请求取消的文件式发布操作已成功执行”，包括：

   • 停止对 livestream 的录制/存储（若之前是 record 类型）；
   • 释放发布相关的临时资源（如缓冲区、编码器上下文）。

3. 对后续流程的影响：
   客户端收到此事件后，才会发起 deleteStream 命令（删除流实例），确保：

   • 先“停止发布行为”，再“销毁流载体”，避免资源泄漏或状态紊乱。

RTMP 异步事件的设计价值

• 实时性：服务器主动推送状态，无需客户端轮询，降低延迟。
• 解耦性：命令（FCUnpublish）和事件（onFCUnpublish）分离，客户端只需监听事件即可响应状态变化，代码更简洁。
• 幂等性保障：事件码 NetStream.Unpublish.Success 确保操作仅成功一次，避免重复取消导致的异常。

总结：流销毁的“第一步确认”

这个报文是 RTMP 流生命周期管理的关键环节：

• 标志 “发布状态”的干净清除（停止录制、释放临时资源）；
• 通过异步事件机制，实现 命令-反馈的高效协同；
• 为后续 deleteStream 命令（销毁流实例） 奠定基础，保障服务器资源彻底回收。

若事件码为 NetStream.Unpublish.Failed，需排查流是否已被删除、权限问题等，确保流销毁流程的完整性。

四、TCP 关闭

这里是强制关闭的，因此没有TCP的四次挥手

这是 客户端主动发送的 TCP 连接复位报文（RST + ACK），用于 强制终止 RTMP 会话的底层 TCP 连接，标志 整个推流流程的最终收尾。

TCP 头部核心字段解析

字段	值/解析	作用
源端口/目的端口	61319 → 1935	延续 RTMP 会话（RTMP 默认端口 1935，客户端临时端口 61319）。
标志位（Flags）	0x014（RST + ACK）	- ACK：确认服务器之前的报文（保证 TCP 可靠性，回应最后一个 ACK）； - RST：强制复位连接（无需协商，立即关闭，丢弃缓冲区数据）。
序列号（Seq）	7897823（相对值）	客户端发送的当前数据序号（延续会话的序列上下文）。
确认号（Ack）	4507（相对值）	确认服务器发送的最后一个数据（Ack = 服务器最后 Seq + 1，保证数据接收完整）。

协议逻辑：“强制断开”的场景

1. RTMP 会话的收尾阶段：
   前序报文已完成 FCUnpublish（取消发布）→ onFCUnpublish（确认取消） 流程，流资源已逻辑释放，此时需要 物理断开 TCP 连接，彻底释放网络资源。

2. RST 的触发原因：

   • 正常收尾：客户端推流结束，选择 快速断开（相比 FIN 优雅关闭，RST 更高效，适合流媒体这种“一次性会话”场景）。
   • 异常保护：若客户端检测到连接异常（如服务器无响应、本地资源不足），也会发 RST 强制断开，避免资源泄漏。

3. 与 FIN 的区别：

   • FIN：优雅关闭（双方协商，逐步释放资源，确保数据完整）；
   • RST：强制关闭（无需协商，立即终止，可能丢弃未发送数据）。
     → 流媒体场景中，因数据多为实时性（丢失末尾数据影响小），常用 RST 快速断开。

RTMP 上下文的关联意义

• 前序流程完整：从 connect 连接 → publish 推流 → FCUnpublish 取消 → onFCUnpublish 确认，已完成 “连接→推流→销毁→确认” 的完整生命周期。
• TCP 是 RTMP 的载体：RTMP 依赖 TCP 传输，RST 断开 TCP 后，RTMP 会话彻底终止，服务器会回收所有关联资源（流、端口、缓冲区等）。

总结：“会话的最终终止符”

这个报文是 RTMP 推流会话的“物理断开信号”：

• 通过 RST + ACK 强制终止 TCP 连接，快速释放网络资源；
• 标志整个 “连接→推流→销毁” 流程的彻底结束，客户端和服务器不再维持会话状态；
• 体现 TCP 协议的 “健壮性”（允许强制断开应对异常）和 RTMP 应用的“高效性”（选择快速断开适配流媒体场景）。

若在推流过程中发送 RST，则可能是异常中断；此处因前序资源释放完整，属于 正常收尾的高效实现。

更多资料：https://github.com/0voice
