RA4M2开发IOT(11)----ADC检测电压

news 2025/6/23 10:32:47

RA4M2开发IOT.11--ADC检测电压

概述
视频教学
样品申请
硬件准备
参考程序
ADC配置
ADC属性配置
R_ADC_Open()函数原型
R_ADC_ScanCfg()函数原型
R_ADC_ScanStart()函数原型
回调函数adc_callback ()
OLED显示

概述

在上一章基础上，项目再接入一个 10 kΩ 线性滑动变阻器并利用 RA4M2 片上 12-bit ADC 测量滑柄输出电压。

最近在瑞萨RA的课程，需要样片的可以加qun申请：925643491。

视频教学

https://www.bilibili.com/video/BV1TrN2zzEst

RA4M2开发IOT(11)----ADC检测电压

样品申请

https://www.wjx.top/vm/rCrkUrz.aspx

硬件准备

首先需要准备一个开发板，这里我准备的是自己绘制的开发板，需要的可以进行申请。
主控为R7FA4M2AD3CFL#AA0

在这里插入图片描述
同时添加RA4M2_IOT扩展版。

在这里插入图片描述

参考程序

https://github.com/CoreMaker-lab/RA4M2_IOT

https://gitee.com/CoreMaker/RA4M2_IOT

ADC配置

开IOT板中有个滑动变阻器，需通过跳线帽进行接线，最后由P015进行检测。

在这里插入图片描述

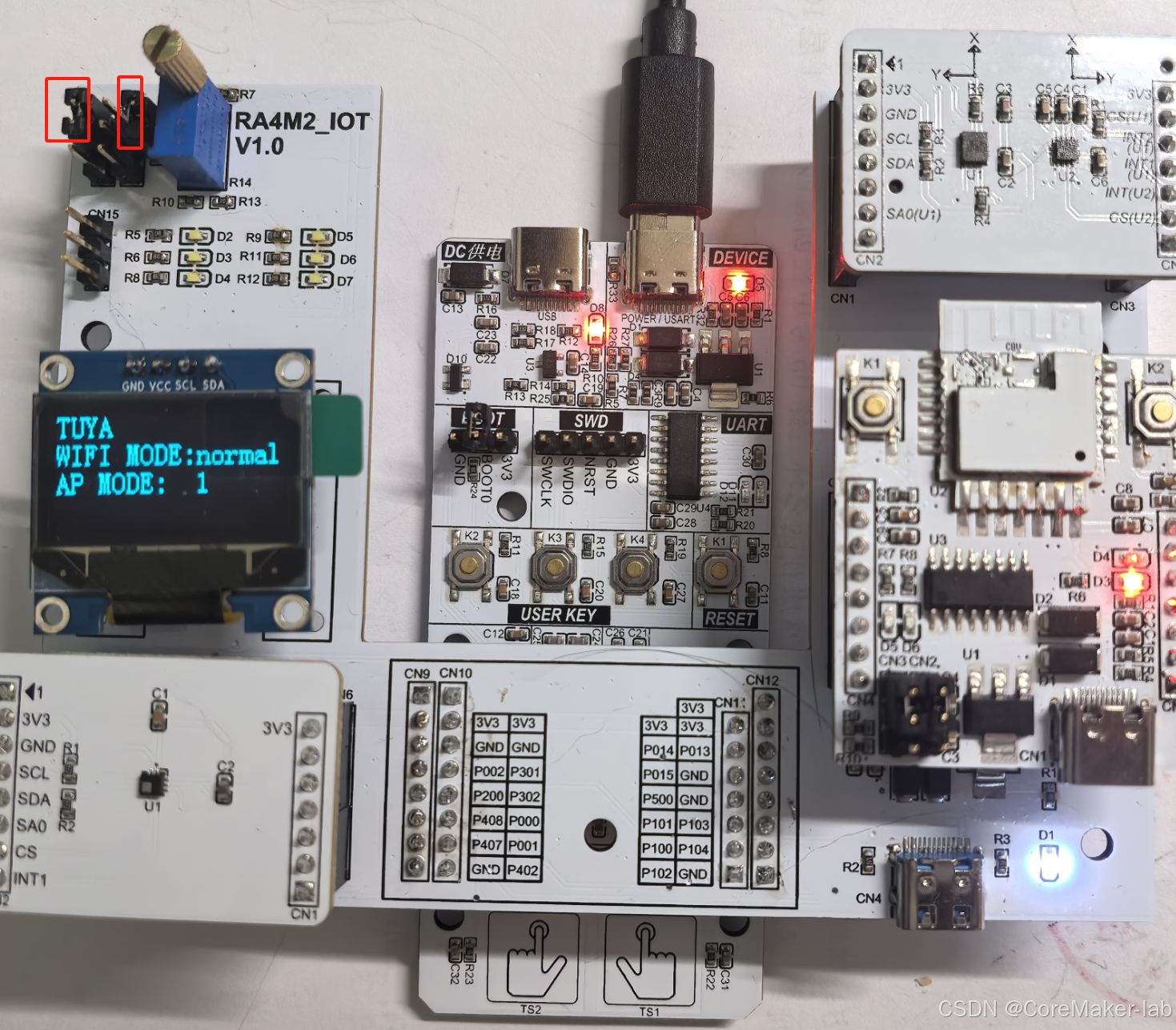

CN14不接，CN13接上面2个排针，CN16短接。

在这里插入图片描述

点击Stacks->New Stack->Driver->Analog -> ADC (r_adc)。

在这里插入图片描述

ADC属性配置

● Name：g_adc0该 ADC 实例的名称，在代码中用于引用此 ADC 设备。
● Unit：0表示使用的是 ADC0 设备（MCU 可能有多个 ADC 单元，如 ADC0、ADC1 等）。
● Resolution：12-Bit选择 ADC 分辨率为 12 位，即转换后的数值范围为 0~4095（2^12 = 4096）。
● Alignment：Right选择数据右对齐，即 ADC 结果存储时，低 12 位有效，高位填充 0。
● Clear after read：On每次读取 ADC 结果后，寄存器会自动清除，防止旧数据干扰新采样。
● Mode：Single Scan单次扫描模式，即每次触发 ADC 转换后，仅采样一次选中的通道。

在这里插入图片描述

● Normal/Group A Trigger：SoftwareADC 触发方式为软件触发，即需要手动调用 API R_ADC_ScanStart() 来启动转换。
● Callback（回调函数）：指定回调函数 adc_callback，用于 ADC 转换完成后的事件处理。
● Scan End Interrupt Priority（扫描结束中断优先级）：Priority 2ADC 扫描结束中断的优先级设置为 2（数值越小，优先级越高）。
● AN013 → P015 ：ADC 通道 13（AN013）映射到 P015 引脚，即 ADC 采样的模拟信号输入在 P015 引脚。

在这里插入图片描述

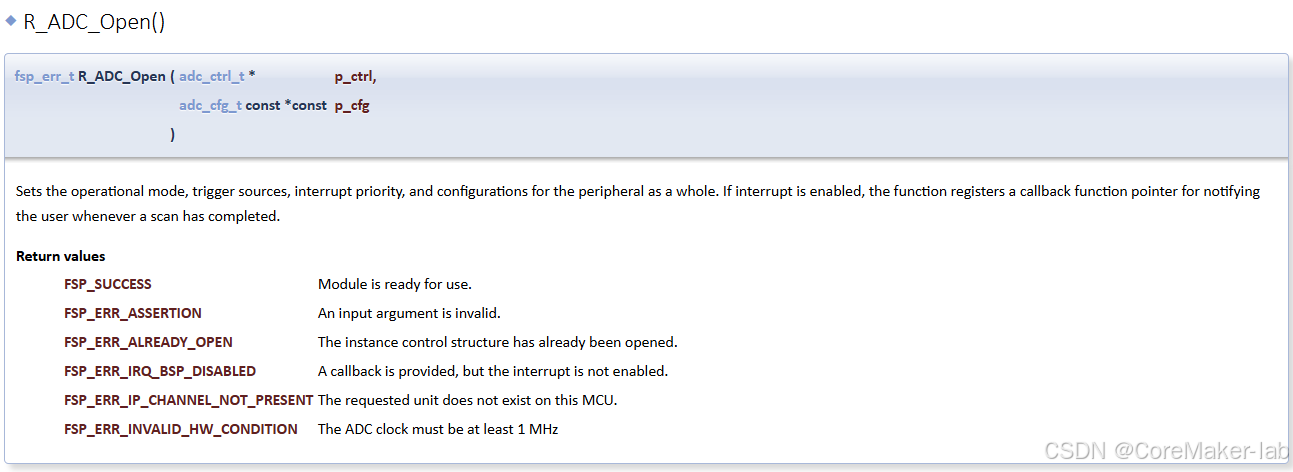

R_ADC_Open()函数原型

在这里插入图片描述
故可以用R_ADC_Open() 函数进行配置，开启和初始化ADC模式。

R_ADC_ScanCfg()函数原型

在这里插入图片描述

配置ADC扫描参数，赋能ADC通道。在此函数中设置通道特定设置。

R_ADC_ScanStart()函数原型

在这里插入图片描述
启动扫描，若设置为单次扫描，每次扫描完一次都需要重新开启。

在app_peripheral_init函数中添加ADC初始化。

    /* Initializes the module. */err = R_ADC_Open(&g_adc0_ctrl, &g_adc0_cfg);/* Handle any errors. This function should be defined by the user. */assert(FSP_SUCCESS == err);/* Enable channels. */err = R_ADC_ScanCfg(&g_adc0_ctrl, &g_adc0_channel_cfg);assert(FSP_SUCCESS == err);/* Enable scan triggering from ELC events. */(void) R_ADC_ScanStart(&g_adc0_ctrl);

在这里插入图片描述

回调函数adc_callback ()

每次扫描完之后都会进入回调函数中。

volatile bool scan_complete_flag = false;
void adc_callback (adc_callback_args_t * p_args)
{//宏将告知编译器回调函数不使用参数 p_args，从而避免编译器发出警告，FSP_PARAMETER_NOT_USED(p_args);scan_complete_flag = true;
}

在这里插入图片描述

OLED显示

在OLED_DrawPage_TUYA函数中，添加对应下面代码，主要在Page-0页显示ADC值和电压值。

        /* ─────────────────── OLED 行标签 ────────────────────────── */OLED_ShowString(0,  48, (u8 *)"ADC:", 16, 1);   // 第  6 行左侧：显示 “ADC:”OLED_ShowString(64, 48, (u8 *)"VOL:", 16, 1);   // 第  6 行偏右：显示 “VOL:”/* ─────────────────── ADC 采样并换算 ─────────────────────── */uint16_t adc_data13 = 0;     // 存放通道 AN013 原始 12-bit 数据double   a13;                // 转换后的电压值 (单位 V)uint32_t t100;               // 小数两位 ×100 的临时变量R_ADC_ScanStart(&g_adc0_ctrl);     /* 启动一次软件触发扫描            */scan_complete_flag = false;        /* 在 ADC 回调中置位                */while (!scan_complete_flag)        /* 等待扫描完成                     */{/* Wait for callback to set flag. */}/* 读取通道 13 (对应 P015) 原始值 --------------------------- */err = R_ADC_Read(&g_adc0_ctrl, ADC_CHANNEL_13, &adc_data13);assert(FSP_SUCCESS == err);/* 将 0-4095 映射到 0-3.3 V ---------------------------------- */a13=(double)(adc_data13/4095.0)*3.3;
//        printf("P014(AN12)=%d,voltage=%f\n",adc_data13,a13);/* ─────────────────── OLED 数值显示 ─────────────────────── *//* ADC 原码：4 位十进制，例如 0000–4095                       */OLED_ShowNum(32, 48, adc_data13, 4, 16,1);/* 电压整数位：0–3（3.3 V 情况下最大为 3）                    */OLED_ShowNum (96, 48,(uint32_t)fabs(a13),1,16, 1);/* 小数点 '.'                                                 */OLED_ShowChar (104, 48, '.',16, 1);/* 小数后两位：把电压 ×100 再取低 2 位                         */t100=(uint32_t)(fabs(a13)*100);OLED_ShowNum (112, 48,(uint32_t)t100%100,2,16, 1);
