母线槽接头过热隐患难防？在线测温方案实时守护电力安全
近年来，由于各种设备对电力的大力需求，并有逐年增加的趋势，传统电路接线方式在施工时越来越力不从心。系统一旦定型，后续想要简化变更更是难上加难。母线槽方案因此兴起，凭借多点连接（接头、插接头、插接箱）带来了便利。但便利之下，发热隐患也随之而来。为解决母线槽连接处的发热问题，我们专门制定了这套母线槽温度在线监测解决方案。
系统简介
母线槽温度在线监测系统通过温度传感器获取线路的温度信息，实现数据采集、数据存储、温度信息标准、温度信息展示、系统报警、对比分析、统计报表、短信提醒等功能。平台提供对原始采集数据信息的查询，并通过计算形成年、月、日的各种报表。
监控平台基于我公司自主研发的软件开发平台，通过业务模块的开发，实现系统的各个功能。该开发平台，具有数据库兼容功能，和具有强大的数据分析功能，可以保证系统的稳定运行。
效果结构图如下所示：
系统结构拓扑图
1️⃣母线槽测温传感器作为系统的感知层，分布于各个发热点，实时测量其表面温度，并将温度数据通过无线方式上传给接收终端。
2️⃣接收终端在系统中承担着数据中继功能，它接收到传感器的数据之后再通过光纤、485或者无线等方式传输给数据后台，他们形成了系统的网络层。
3️⃣数据到达后台后，用户可以通过浏览器方式监测现场每个传感器的实时温度、历史曲线，如果出现超温情况，可以快速定位并及时通知相关人员。这就是系统的应用层。
系统特点
1. 实现全天24小时不间断在线监测，监测数据一越限即报警，制定科学检查和检修计划；
2. 提高管理效率，节约企业成本；
3. 避免危险区域人工巡检的困难和危险；
4. 实施预警报警系统，提前发现事故征兆，预防事故发生；
5. 对各节点温度数据进行存储，以便随时查看及后期分析等。
应用场景
硬件功能
01 ZWMSA-06无线温度传感器
我公司的ZWMSA-06无线温度传感器是基于美国TI公司的无线数字通信技术及低功耗技术、高性能产品，传感器采用了多重抗干扰措施以及特有的软件算法，经过了国内西高所、开普实验室、浙江省中试所、浙江省质监局等多家权威机构测试认证，并且在国内许多工业现场得以成功应用。安装方式灵活多样，将母线槽接头测温点温升监测提升到一个新的高度。
产品外观
交流220V版本
电池版本
技术参数
安装示意图
交流220V版本安装示意图
交流220V版本安装示意图
电池版本安装示意图
电池版本安装示意图
传感器网络分布图
交流220V版本：传感器之间通过无线自组网，把数据传输到接收终端
电池版本：传感数据通过无线传输到中继器，然后中继器把数据传输到接收端终端或者后台
02无线接收终端
ZWMTA-V2无线温度接收终端是在上一代产品基础上重新研制的新产品，采用更大的触摸式彩色屏幕，增加丰富的显示界面，兼容更多的产品信号接入。我们的产品具备更强大的功能和可靠的性能，双光口、双无线、双485、单网口，两路报警输出干接点，光纤可以直接接入我们产品，亦可采用多通讯口实现数据中继功能。
无线接收终端的参数如下表所示：

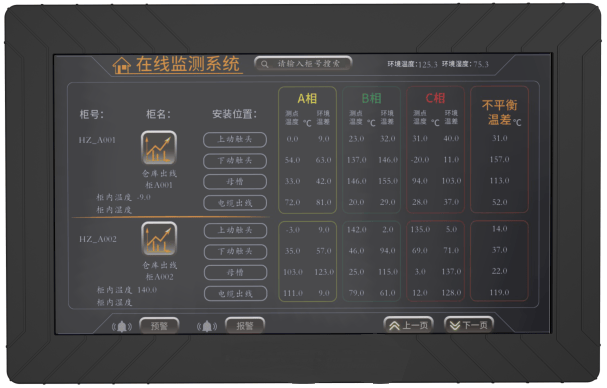

产品外观

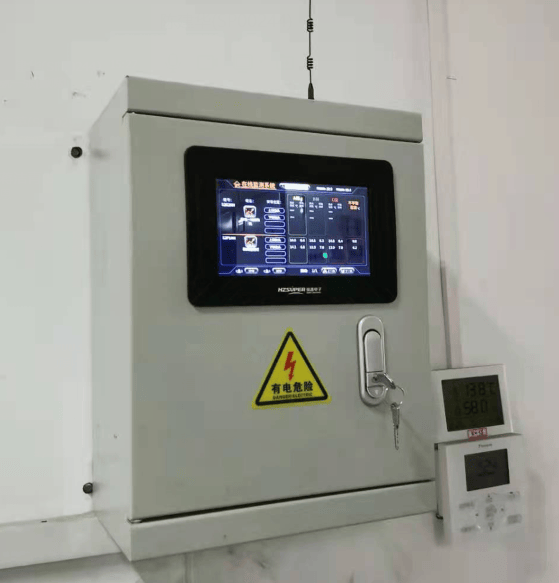

产品效果
无线监控后台
我们的无线测温后台采用国内知名品牌工业服务器，是基于先进物联网技术开发的集成系统，后台软件采用B/S构架，具有开放的系统软件平台。系统内包含了传感通讯驱动层、数据应用层到监控可视化层，遵守HTML5 WEB标准，采用WebSocket 等先进的WEB开发技术，具有独立的软件著作权。平台采用稳定、可靠的LINUX操作系统，降低系统环境兼容性、网络病毒感染、系统文件误操作的等一系列维护问题。平台具有人机界面友好、操作方便、数据全面、功能完善的特点，同时还可实现短信报警和Web访问功能。
监控后台的参数如下：
无线测温后台主页
无线测温后台简介：
全局图可以一目了然分辨出传感器在线正常温度、超温、离线，如下所示：
无线测温详细图显示
设备筛选：
在线：筛选显示监测点全部在线的设备
全部离线：筛选显示监测点全部离线的设备
部分离线：筛选显示监测点部分离线的设备
报警报警：筛选显示有监测点报警的设备
项目筛选：选择本系统内的具体一个项目，站点列表就仅显示该项目的所有站点
设备详细信息：
点击具体的设备图标，系统会根据该设备对应的模型弹出该设备的详细监测页面。
项目监测：站点监测分为“数据监测”、“一次图监测”、“实时报警”、“历史报警”、“历史趋势”和“统计报表”，综合辅助电网分析柜体的运行状态以及潜在隐患，下图所示项目数据监测图：
无线测温数据监测图
无线测温一次图监测
温度曲线：通过温度曲线图的查询，我们可以精确看到某个历史时刻的温度数据；也可以通过历史曲线变化，辅助电网分析柜体运行状态，提前做好维护准备。
无线测温曲线图显示
实时报警：显示该站点的实时报警页面，显示该站点所有单元设备下的传感器当前报警监控信息。
无线测温实时报警
历史报警：显示该站点的历史报警页面，显示该站点所有单元设备下的传感器历史报警记录详细信息
查询报警统计的时间，可按日/月/年/自定义四个时间段查询统计纬度，可按单元设备/报警级别/报警组三个纬度统计分析
报警次数统计图，根据查询报警统计时间，将时间段内的报警次数按柱状图进行直观展示
报警分类统计图，根据查询报警统计时间和统计纬度，将时间段内的报警根据统计纬度按饼状图进行直观展示
时段统计数据：显示统计时间段内的报警统计列表
详细报警数据：显示统计时间段内的所有报警详细列表
无线测温历史报警信息
报表统计导出：显示该站点所有单元设备下的监测点记录的统计报表，支持自定义选择监测点，查询起止时间，间隔时间以及查询纬度（最大值、最小值、平均值、瞬时值），并支持导出。
测点数据导出界面
母线槽连接处的发热问题不容忽视，这直接关系到供电系统的稳定与安全。这套专为母线槽设计的温度在线监测解决方案，正是为了实时掌握关键连接点的温度状态，防患于未然。守护电力动脉的安全畅通，从精准感知温度开始。
