StartUML入门级使用教程——画Class类图

news 2025/6/19 14:54:27

一、破解安装StartUML

StarUML建模工具最新版破解安装详细教程https://blog.csdn.net/m0_74146638/article/details/148709643?spm=1001.2014.3001.5502

二、类图实战

1.主界面

默认打开starUML后，会默认进入类图模式，各模块区域功能如下：

1.主菜单：主要是新建工程、打开工程等各种功能，此处不一一介绍；

2.已创建图形列表：左上方列表显示已经创建的图，比如类图，用例图等；

3.工具箱：左下方工具箱，显示当前类型的图可以使用的工具，主要是各种连线或者图形，是最常用的区域；

4.绘图区域：中间白色格子区域，就是绘图区域；

5.工程区：右上方区域是工程区，显示工程，model包和各种已经绘出的图形元素；

6.属性设置区域：当画出来一个图形或者一根线时，这个区域会显示这个图形的各种属性，可以修改；

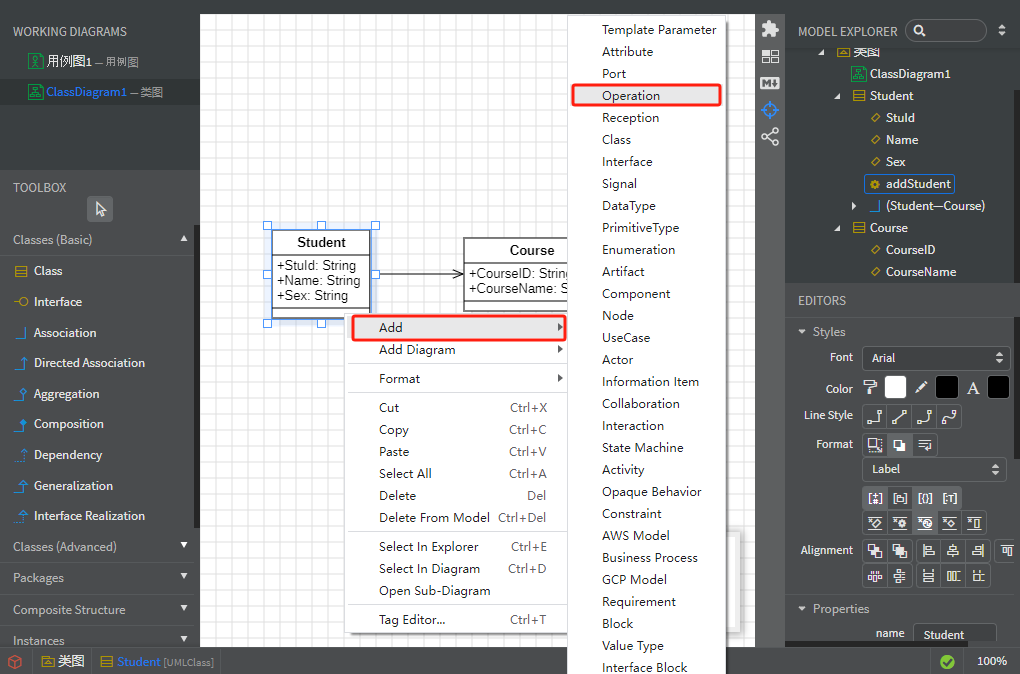

2.添加类图

右键点击项目Untitled，鼠标悬停放在Add，然后选择点击Model进行包创建。

创建完成后点击Model，将名字改为类图。

右键点击Model，鼠标悬停放在Add Diagram，然后选择点击Use Case Diagram(用例图)进行创建。

3.创建完成界面

属性说明：

Class（类）：是对现实世界中实体或概念的抽象，包含属性（成员变量，描述对象状态）和操作（成员方法，描述对象行为），用于建模系统中的具体事物及其特征、功能。
Interface（接口）：定义一组操作规范，只声明方法签名（返回类型、方法名、参数列表），不实现方法逻辑，类可通过实现接口，承诺提供接口规定的行为，实现多态和解耦。
Association（关联）：表示类之间的结构关系，体现对象实例之间的连接，可带 multiplicity（多重性，说明参与关联的对象数量，如 1 对 1、1 对多等）、角色（关联两端类在关系中扮演的角色）。
Directed Association（有向关联）：关联的一种，强调关联的方向，表明关系是单向的，箭头指向被关联的类，体现依赖或交互的方向。
Aggregation（聚合）：是关联的特殊形式，体现 “整体 - 部分” 关系，且部分对象可独立于整体存在，整体包含部分，部分可属于多个整体（弱拥有关系）。
Composition（组合）：也是 “整体 - 部分” 关系，比聚合更强，部分对象完全属于整体，生命周期与整体绑定，整体创建时部分创建，整体销毁时部分也销毁，部分不能被多个整体共享（强拥有关系）。
Dependency（依赖）：表示一个类（客户端）使用另一个类（服务端）的部分功能，服务端变化会影响客户端，是较弱的关系，体现临时、短期的使用。
Generalization（泛化）：即继承关系，子类（派生类）继承父类（基类）的属性和操作，还可添加新内容或重写父类操作，体现 “is - a”（是一种）关系。
Interface Realization（接口实现）：描述类与接口的关系，类实现接口声明的所有操作，表明类承诺提供接口规定的行为能力，一个类可实现多个接口，实现多态。
