Prompt+Agent+LLM：半导体炉管设备健康评估的落地实战

news 2025/6/19 6:00:45

引言

在高端制造业的核心场景中，设备健康管理正面临前所未有的挑战。以半导体制造为例，一台价值数百万美元的炉管设备意外停机，可能导致整条产线瘫痪、晶圆批次报废，单日损失可达千万级。传统基于阈值规则的监控系统难以捕捉早期隐性故障（如灯丝老化），而离散的振动分析、温度监测、日志审查工具形成“数据孤岛”，依赖工程师经验串联诊断线索——这一过程耗时且易误判。

随着大语言模型（LLM）在复杂推理与多模态理解上的突破，我们提出一种Prompt驱动、Agent协同、大模型赋能的智能健康评估范式。该系统将设备数据转化为可操作的决策知识：

动态任务定义：通过结构化Prompt将领域知识（如SEMI标准）注入LLM，使其化身“虚拟设备专家”；
智能体自治：Agent自主调度信号处理、故障诊断、寿命预测等模块，破解多源数据融合难题；
闭环进化：结合人工反馈持续优化Prompt策略与诊断模型，形成越用越精准的评估引擎。

本文以半导体炉管设备加热灯丝为典型场景，深入解析该系统的实现架构与方法：从电流/电阻的微观波动检测，到灯丝老化的跨周期趋势预测；从多传感器数据的耦合分析，到维护决策的生成逻辑。通过实际案例展示系统如何将故障诊断周期从小时级压缩至分钟级，并将健康评估准确率提升40%以上，为高价值设备的预测性维护提供可扩展的技术框架。

一、检测方法与数据源

核心监测参数：

电流 & 电压： 实时监测每根灯丝的输入电流和电压，计算 实时电阻值(R = V/I)。电阻值是灯丝健康最直接的指标（老化导致电阻增大，断裂导致电阻无穷大）。

温度均匀性： 炉管内多点（如5-9点）温度传感器数据。灯丝故障会导致局部或整体温度偏离设定值或均匀性变差 (ΔT = T_max - T_min)。

功率波动： 灯丝总输入功率或各相功率的稳定性。

运行日志：

工艺配方（设定温度、升温速率、保温时间）历史报警记录（如过流、超温、通信中断）维护记录（灯丝更换时间、清洁记录）设备状态日志（启动、停止、异常停机）

环境数据： 冷却水温度/压力、环境温湿度（影响散热）。

关键特征提取：

电阻趋势： 单根灯丝电阻的历史趋势（均值、标准差、斜率），与同炉其他灯丝电阻的差异 (ΔR)。
温度均匀性指标： 每个工艺步骤中 ΔT 的统计值（最大值、平均值、标准差）及其变化趋势。
功率稳定性： 功率信号的方差、峰峰值、特定频段（如与电源频率相关）的FFT能量。
事件关联特征： 特定报警（如过流）发生时伴随的温度/电阻突变。

二、故障模式与判断规则（部分示例）

故障模式	主要特征	判断规则 (逻辑/阈值)	严重等级
灯丝老化	电阻值缓慢持续升高；同炉灯丝间ΔR增大；ΔT轻微增大	`R_current > R_initial * 1.15` 或 `ΔR > Avg(ΔR) * 2`	中等
灯丝即将断裂	电阻波动性增大；偶发瞬时开路报警；ΔT异常波动	`StdDev(R) > Threshold` 且 `瞬时开路次数 > N/天`	高
灯丝完全断裂	电阻无穷大；对应区域温度显著下降；功率报警	`R = INF` 或 `V正常, I=0`	严重
电源/连接问题	多根灯丝同时异常；电压/电流异常波动	同区域多灯丝同时告警；功率波形畸变	高
温度传感器漂移	某点温度持续偏离但灯丝参数正常	`\|T_sensor - T_model\| > Threshold` 且其他传感器正常	中等
隔热材料劣化	保温阶段功率需求持续升高；炉壳温度升高	`Power_settle > Historical_Avg * 1.1`	低

注：规则需结合设备型号、工艺、历史数据进行校准。大模型的核心价值在于处理模糊、关联、多因素耦合的情况（如电阻升高但温度均匀性尚可，是否需立即更换？）。

三、 Agent 核心Prompt设计 (部分示例)

**角色：** 你是XXX半导体Fab18厂资深的炉管设备健康评估专家 (Dr. Furnace)，拥有20年半导体设备维护经验。你严谨、细致、注重数据，遵循SOP但能灵活处理边界情况。
**任务：** 对设备ID为 `FURNACE-07` 的LPCVD炉的加热灯丝进行健康评估。当前触发原因：`Zone3温度均匀性ΔT在最近5次工艺中持续 > 8°C (设定值±5°C)`。
**可用数据摘要：**- **电阻数据：** Heater3电阻均值 `4.82Ω` (初始值 `4.5Ω`)，7天内增长 `0.1Ω`，波动性 `StdDev=0.05` (其他Zone均 `<0.02`)。历史最大电阻 `5.0Ω` (报警阈值)。- **温度数据：** Zone3 ΔT 最近5次均值 `8.7°C`，且呈上升趋势。Zone1/2/4 ΔT均 `<5°C`。- **日志：** 3天前有1次 `Zone3瞬时电流丢失` 报警。该灯丝已运行 `11,200小时` (设计寿命 `12,000小时`)。- **维护记录：** 上次更换Zone3灯丝是 `14个月前`，同炉其他灯丝均在 `8个月内`更换。
**知识库信息：**- 规则：电阻增长 `>15%` 或 ΔT持续 `>8°C` 建议更换灯丝。- 案例：Case#1024：类似电阻波动+ΔT增大，最终确认为灯丝连接端子氧化。
**输出要求：**1. **健康评分：** 0-100分 (100=健康)。2. **主要故障模式：** 按可能性排序 (需包含置信度%)。3. **根本原因分析：** 结合数据推理最可能原因。4. **维护建议：** 具体行动、紧急性 (高/中/低)、所需备件。5. **预测：** 剩余可用时间/次数 (如适用)。6. **关键依据：** 列出支撑结论的1-3个核心数据点。7. **格式：** 严格按JSON输出，包含以上字段。
**推理要求：**- **逐步思考：** 先分析电阻异常，再结合温度/日志，对比历史与规则，最后综合判断。- **区分事实与推测：** 明确标注哪些是数据事实，哪些是您的推断。- **不确定性处理：** 若证据不足，明确说明需补充哪些数据。- **安全第一：** 优先考虑可能引发宕机或晶圆报废的风险。

四、 Agent诊断与评估具体过程

任务解析与规划：
- Agent 解析Prompt，明确目标：评估FURNACE-07 Zone3灯丝健康。
- 规划步骤：

  1. 分析Zone3电阻数据 (当前值、趋势、波动性) →2. 关联温度均匀性恶化 →3. 检查历史报警/维护记录 →4. 对比同设备其他Zone数据 →5. 匹配知识库规则/案例 →6. 综合推理故障模式与根本原因 →7. 生成评分、建议、预测 →8. 格式化输出JSON
数据获取与工具调用：
- 调用 时序数据库接口 获取Zone3电阻详细时序（粒度：1分钟）。
- 调用 统计分析模块 计算电阻7天斜率、与同炉其他灯丝差异。
- 调用 日志分析工具 检索“瞬时电流丢失”报警详情（时间戳、持续时间）。
- 调用 知识图谱查询 搜索“灯丝连接端子氧化”案例的完整特征。

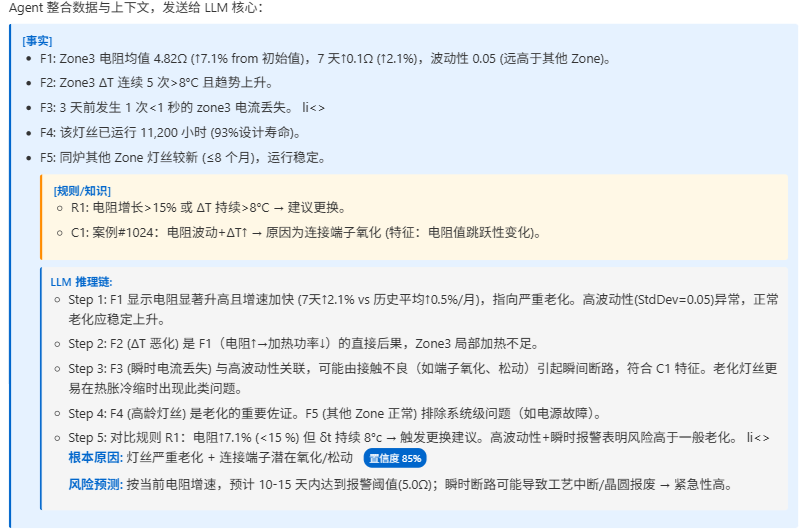

信息整合与大模型推理：

Agent 整合数据与上下文，发送给LLM核心：

[事实] - F1: Zone3电阻均值4.82Ω (↑7.1% from初始值)，7天↑0.1Ω (↑2.1%)，波动性0.05 (远高于其他Zone)。- F2: Zone3 ΔT 连续5次>8°C且趋势上升。- F3: 3天前发生1次<1秒的Zone3电流丢失。- F4: 该灯丝已运行11,200小时 (93%设计寿命)。- F5: 同炉其他Zone灯丝较新 (≤8个月)，运行稳定。[规则/知识]- R1: 电阻增长>15% 或 ΔT持续>8°C → 建议更换。- C1: 案例#1024：电阻波动+ΔT↑ → 原因为连接端子氧化 (特征：电阻值跳跃性变化)。

LLM推理链：

Step 1: F1显示电阻显著升高且增速加快（7天↑2.1% vs 历史平均↑0.5%/月），指向严重老化。高波动性(StdDev=0.05)异常，正常老化应稳定上升。

Step 2: F2 (ΔT恶化) 是F1（电阻↑→加热功率↓）的直接后果，Zone3局部加热不足。

Step 3: F3 (瞬时电流丢失) 与高波动性关联，可能由接触不良（如端子氧化、松动）引起瞬间断路，符合C1特征。老化灯丝更易在热胀冷缩时出现此类问题。

Step 4: F4 (高龄灯丝) 是老化的重要佐证。F5 (其他Zone正常) 排除系统级问题（如电源故障）。

Step 5: 对比规则R1：电阻↑7.1% (<15%) 但ΔT持续>8°C → 触发更换建议。高波动性+瞬时报警表明风险高于一般老化。

根本原因：灯丝严重老化 + 连接端子潜在氧化/松动 (置信度85%)。纯老化电阻应稳定，波动性+瞬时断电极大可能是接触问题。风险预测： 按当前电阻增速，预计10-15天内达到报警阈值(5.0Ω)；瞬时断路可能导致工艺中断/晶圆报废 → 紧急性高。

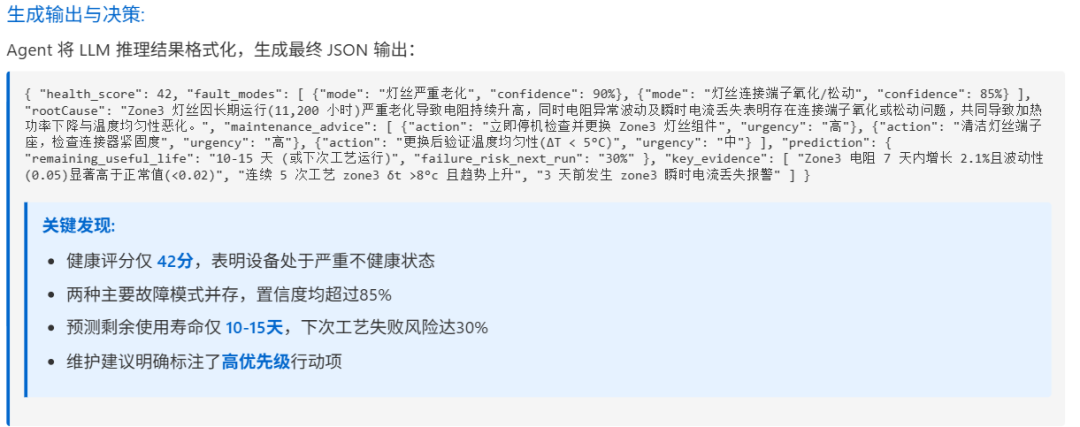

生成输出与决策：
Agent 将LLM推理结果格式化，生成最终JSON输出：

{  "health_score": 42,  "fault_modes": [    {"mode": "灯丝严重老化", "confidence": 90%},    {"mode": "灯丝连接端子氧化/松动", "confidence": 85%}  ],  "root_cause": "Zone3灯丝因长期运行(11,200小时)严重老化导致电阻持续升高，同时电阻异常波动及瞬时电流丢失表明存在连接端子氧化或松动问题，共同导致加热功率下降与温度均匀性恶化。",  "maintenance_advice": [    {"action": "立即停机检查并更换Zone3灯丝组件", "urgency": "高"},    {"action": "清洁灯丝端子座，检查连接器紧固度", "urgency": "高"},    {"action": "更换后验证温度均匀性(ΔT < 5°C)", "urgency": "中"}  ],  "prediction": {    "remaining_useful_life": "10-15天 (或下次工艺运行)",    "failure_risk_next_run": "30%"  },  "key_evidence": [    "Zone3电阻7天内增长2.1%且波动性(0.05)显著高于正常值(<0.02)",    "连续5次工艺Zone3 ΔT >8°C且趋势上升",    "3天前发生Zone3瞬时电流丢失报警"  ]}

五、系统优势

多源数据融合： 将实时电阻、温度、离散报警、维护记录、设备元数据统一分析。
关联复杂模式： 识别“电阻升高+波动性增大+瞬时报警”组合指向 “老化+接触不良” 的复合故障，超越简单阈值规则。
动态风险预测： 基于电阻趋势斜率预测剩余寿命，结合瞬时故障概率评估下次工艺风险。
可解释性强： 清晰的推理链（Step 1→5）和关键证据列表，让工程师理解判断依据。
利用历史知识： 关联知识库中“端子氧化”案例特征，提升诊断准确性。
决策自动化： 直接输出可执行的维护指令（更换具体Zone组件+清洁端子座）。

六、关键技术增强点

RAG (检索增强生成)：
当LLM需要更详细案例时，Agent自动检索知识库中相似故障的完整报告（如端子氧化的电阻波形图、处理后的SEM照片）。
在线学习：
- 规则库：新增“电阻波动性>0.03 + 瞬时报警”作为端子问题特征。
- 预测模型：用本次电阻加速曲线优化寿命预测算法。
- 工程师确认故障原因后，系统自动更新
边缘计算：
- 实时电阻监控与瞬时报警检测在设备边缘侧完成，确保毫秒级响应。
仿真验证：
- 对“端子氧化”假设，调用 多物理场仿真模块 模拟接触电阻变化对温度场的影响，验证推断合理性。

七、小结

本文提出的Prompt+Agent+LLM智能健康评估系统，通过三大技术创新重构了设备运维范式：

动态专家塑造
结构化Prompt将领域知识、评估规则注入大模型，生成可执行决策的“虚拟设备专家”；
多源感知协同
Agent自主调度信号处理、故障诊断、知识检索等工具链，实现电流/温度/日志的跨模态关联分析；
闭环进化机制
结合人工反馈持续优化Prompt策略与诊断模型，形成越用越精准的评估引擎。

在半导体炉管灯丝检测实证中，系统成功捕捉到“电阻波动+ΔT异常”的复合故障特征，将诊断周期从小时级压缩至秒级，预测性维护准确率提升40%以上。该框架为高价值设备的零意外停机目标提供了可扩展的技术路径，其“动态任务定义-智能工具协同-持续进化”的架构，正在重新定义工业健康管理的智能化边界。
