ELK日志系统

news 2025/9/11 9:49:33

在这里插入图片描述

一、规划

服务名所在服务器
kafka1—2.13-2.4.1192.168.76.10
kafka2—2.13-2.4.1192.168.76.11
kafka3—2.13-2.4.1192.168.76.12
zookeeper1—3.6.3192.168.76.10
zookeeper2—3.6.3192.168.76.11
zookeeper3—3.6.3192.168.76.12
elasticsearch1—7.12.1192.168.76.10
elasticsearch2—7.12.1192.168.76.11
elasticsearch3—7.12.1192.168.76.12
kibana—7.12.1192.168.76.13
logstash—7.12.1192.168.76.14
JDK—11.0.21------

二、JDK

# 官网下载JDK11的安装包，并上传到服务器解压/home/java
tar -zxvf jdk-11.0.21_linux-x64_bin.tar.gz# 编辑文件并加入以下内容
vim /etc.profile
# JAVA_11
export PATH=/home/java/jdk-11.0.21/bin:$PATH# 使环境变量生效
source /etc/profilejava -version
java version "11.0.21" 2023-10-17 LTS
Java(TM) SE Runtime Environment 18.9 (build 11.0.21+9-LTS-193)
Java HotSpot(TM) 64-Bit Server VM 18.9 (build 11.0.21+9-LTS-193, mixed mode)

三、kafka

# 以下操作在3个节点执行
# zookeeper集群
mkdir /apps
cd /appswget https://downloads.apache.org/zookeeper/zookeeper-3.6.3/apache-zookeeper-3.6.3-bin.tar.gz# 三个zookeeper节点执行：解压安装包并做软链接
tar xvf apache-zookeeper-3.6.3-bin.tar.gz
ln -sv /apps/apache-zookeeper-3.6.3-bin /apps/zookeeper# zookeeper配置
cd /apps/zookeeper/conf
cp zoo_sample.cfg zoo.cfg
vim zoo.cfgtickTime=2000
initLimit=10
syncLimit=5
dataDir=/data/zookeeper
clientPort=2181server.1=192.168.76.10:2888:3888
server.2=192.168.76.11:2888:3888
server.3=192.168.76.12:2888:3888# 创建数据目录
mkdir -p /data/zookeeper# 配置zookeeper节点id（注意，zookeeper集群每个节点的id都不一样）
在zookeeper1节点192.168.76.10上执行：
echo 1 > /data/zookeeper/myid
在zookeeper2节点192.168.76.11上执行：
echo 2 > /data/zookeeper/myid
在zookeeper3节点192.168.76.12上执行：
echo 3 > /data/zookeeper/myid# 运行zookeeper集群.
# 注意：zookeeper配置的初始化时间为10*2000ms，即20s，因此三个节点服务拉起时间不能超过20s，超过20s将会集群初始化失败查看集群各节点角色
/apps/zookeeper/bin/zkServer.sh start
/apps/zookeeper/bin/zkServer.sh status     #当前集群zookeeper2为leader角色。# kafka集群
wget https://archive.apache.org/dist/kafka/2.4.1/kafka_2.13-2.4.1.tgz
tar xvf kafka_2.13-2.4.1.tgz
ln -sv /apps/kafka_2.13-2.4.1  /apps/kafka# 修改kafka配置文件
# kafka1节点192.168.76.10配置
cd  /apps/kafka/config
vim  server.properties
broker.id=10     							#指定borkerid，每个节点都不一样，这里以节点ip最后一位作为brokerid
listeners=PLAINTEXT://192.168.76.10:9092    #指定监听地址和端口，指定监听本地地址
log.dirs=/data/kafka-logs          			#指定日志目录
log.retention.hours=168           			#指定日志保存时长
zookeeper.connect=192.168.76.10:2181,192.168.76.11:2181,192.168.76.12:2181   #指定zk地址和端口
# 创建日志目录
mkdir -p /data/kafka-logs# kafka2节点192.168.76.11配置
cd  /apps/kafka/config
vim  server.properties
broker.id=11     							#指定borkerid，每个节点都不一样，这里以节点ip最后一位作为brokerid
listeners=PLAINTEXT://192.168.76.11:9092    #指定监听地址和端口，指定监听本地地址
log.dirs=/data/kafka-logs          			#指定日志目录
log.retention.hours=168           			#指定日志保存时长
zookeeper.connect=192.168.76.10:2181,192.168.76.11:2181,192.168.76.12:2181   #指定zk地址和端口
# 创建日志目录
mkdir -p /data/kafka-logs# kafka3节点192.168.76.12配置
cd  /apps/kafka/config
vim  server.properties
broker.id=12   								#指定borkerid，每个节点都不一样，这里以节点ip最后一位作为brokerid
listeners=PLAINTEXT://192.168.76.12:9092    #指定监听地址和端口，指定监听本地地址
log.dirs=/data/kafka-logs          			#指定日志目录
log.retention.hours=168           			#指定日志保存时长
zookeeper.connect=192.168.76.10:2181,192.168.76.11:2181,192.168.76.12:2181   #指定zk地址和端口
# 创建日志目录
mkdir -p /data/kafka-logs# 启动kafka
/apps/kafka/bin/kafka-server-start.sh -daemon /apps/kafka/config/server.properties# 验证端口是否起来
netstat -antp | grep 9092
tcp        0      0 192.168.76.10:9092      0.0.0.0:*               LISTEN      69836/java

四、elasticsearch

# 以下操作在3个节点执行
cd /apps
wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-7.12.1-x86_64.rpm
rpm -ivh elasticsearch-7.12.1-x86_64.rpm# 修改配置文件并启动服务
# elasticsearch01节点192.168.76.10上执行：
vim /etc/elasticsearch/elasticsearch.yml
cluster.name: es-yaya       					#指定集群名称，三个节点集群名称配置一样
node.name: master-10         					#指定node名称，每个节点配置不能一样，这里将主机名配置文件node name
path.data: /var/lib/elasticsearch    			#指定数据目录，如果要保存数据，可以挂载存储到该目录
path.logs: /var/log/elasticsearch   			#指定日志目录，如果要保存数据，可以挂载存储到该目录
#bootstrap.memory_lock: true  				    #是否开启内存锁定，即当elasticsearch启动时为其分配多大内存，通过修改vim /etc/elasticsearch/jvm.options文件来配置，这里暂不开启。
network.host: 192.168.76.10      				#指定监听地址，这里写本机地址
http.port: 9200               					#客户端监听端口，9200是给客户端使用的端口
discovery.seed_hosts: ["192.168.76.10", "192.168.76.11","192.168.76.12"]    #发现配置，发现消息后通告给目标主机，这里填写集群内各节点ip地址或主机名
cluster.initial_master_nodes: ["192.168.76.10", "192.168.76.11","192.168.76.12"]    #集群内哪些节点可以被选举为master，一般会将集群内各节点都加上
action.destructive_requires_name: true      						#通过严格匹配删除索引，防止误删除索引
配置完成后启动elasticsearch服务
systemctl start elasticsearch.service# elasticsearch02节点192.168.76.11上执行：
vim /etc/elasticsearch/elasticsearch.yml
cluster.name: es-yaya       					#指定集群名称，三个节点集群名称配置一样
node.name: node1-11         					#指定node名称，每个节点配置不能一样，这里将主机名配置文件node name
path.data: /var/lib/elasticsearch    			#指定数据目录，如果要保存数据，可以挂载存储到该目录
path.logs: /var/log/elasticsearch   			#指定日志目录，如果要保存数据，可以挂载存储到该目录
#bootstrap.memory_lock: true  				    #是否开启内存锁定，即当elasticsearch启动时为其分配多大内存，通过修改vim /etc/elasticsearch/jvm.options文件来配置，这里暂不开启。
network.host: 192.168.76.11      				#指定监听地址，这里写本机地址
http.port: 9200               					#客户端监听端口，9200是给客户端使用的端口
discovery.seed_hosts: ["192.168.76.10", "192.168.76.11","192.168.76.12"]    #发现配置，发现消息后通告给目标主机，这里填写集群内各节点ip地址或主机名
cluster.initial_master_nodes: ["192.168.76.10", "192.168.76.11","192.168.76.12"]    #集群内哪些节点可以被选举为master，一般会将集群内各节点都加上
action.destructive_requires_name: true      						#通过严格匹配删除索引，防止误删除索引
配置完成后启动elasticsearch服务
systemctl start elasticsearch.service# elasticsearch03节点192.168.76.12上执行：
vim /etc/elasticsearch/elasticsearch.yml
cluster.name: es-yaya       					#指定集群名称，三个节点集群名称配置一样
node.name: node2-12         					#指定node名称，每个节点配置不能一样，这里将主机名配置文件node name
path.data: /var/lib/elasticsearch    			#指定数据目录，如果要保存数据，可以挂载存储到该目录
path.logs: /var/log/elasticsearch   			#指定日志目录，如果要保存数据，可以挂载存储到该目录
#bootstrap.memory_lock: true  				    #是否开启内存锁定，即当elasticsearch启动时为其分配多大内存，通过修改vim /etc/elasticsearch/jvm.options文件来配置，这里暂不开启。
network.host: 192.168.76.12      				#指定监听地址，这里写本机地址
http.port: 9200               					#客户端监听端口，9200是给客户端使用的端口
discovery.seed_hosts: ["192.168.76.10", "192.168.76.11","192.168.76.12"]    #发现配置，发现消息后通告给目标主机，这里填写集群内各节点ip地址或主机名
cluster.initial_master_nodes: ["192.168.76.10", "192.168.76.11","192.168.76.12"]    #集群内哪些节点可以被选举为master，一般会将集群内各节点都加上
action.destructive_requires_name: true      						#通过严格匹配删除索引，防止误删除索引
配置完成后启动elasticsearch服务

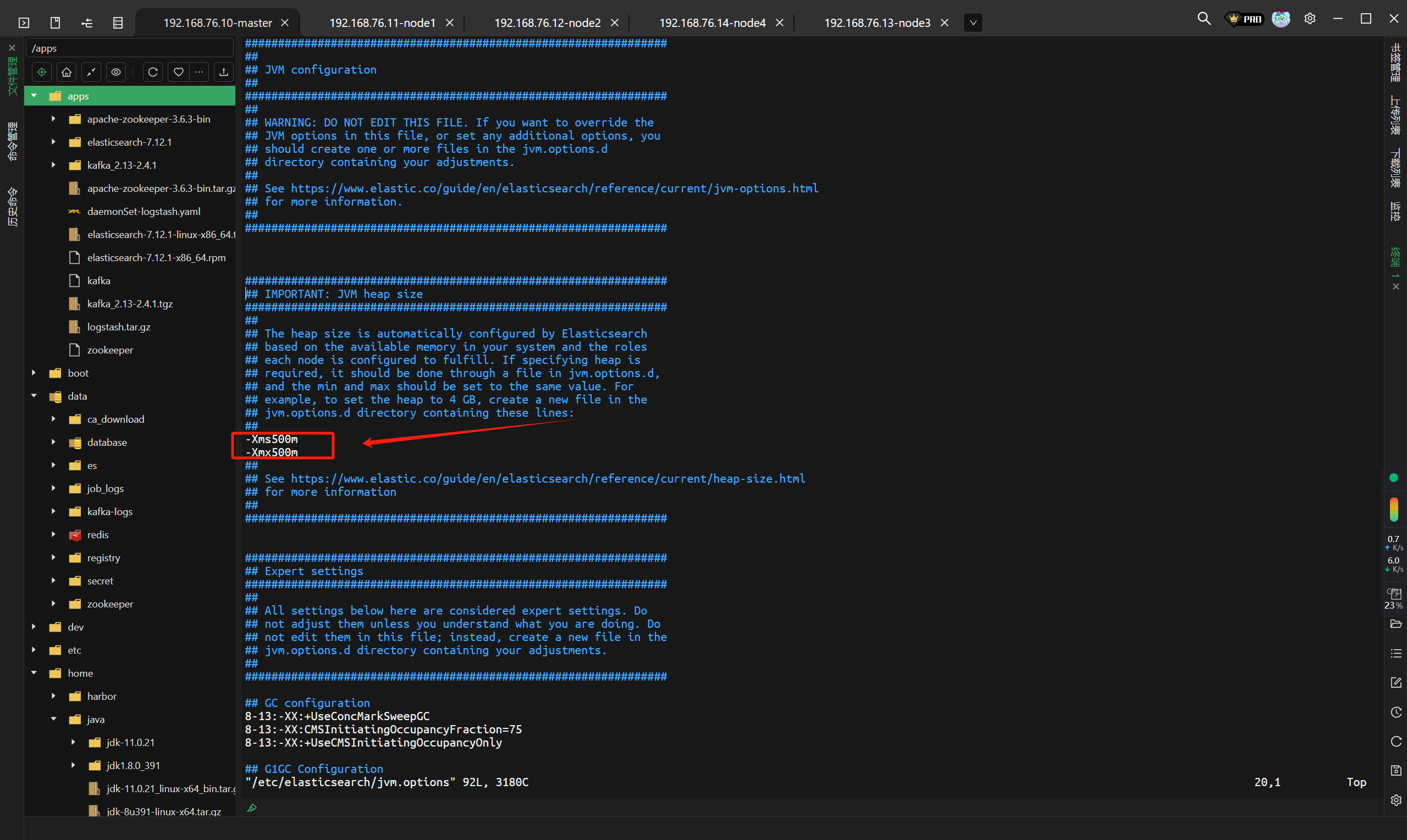

systemctl start elasticsearch.service# 如果es起不来的话，可能是资源不够，修改如下文件并重启就可以了
vim /etc/elasticsearch/jvm.options


五、kibana

# 下载
wget https://artifacts.elastic.co/downloads/kibana/kibana-7.12.1-x86_64.rpm
rpm -ivh kibana-7.12.1-x86_64.rpmvim /etc/kibana/kibana.yml
server.port: 5601         #kibana监听端口
server.host: "192.168.76.13"           #kibana地址
elasticsearch.hosts: ["http://192.168.76.10:9200"]          #elasticsearch的地址和端口
i18n.locale: "zh-CN"           #修改kibana页面显示语言为中文# 启动
systemctl start kibana
netstat -antp | grep 5601

访问：http://192.168.76.13:5601/

六、logstash

# 构建镜像
vim logstash.yml
http.host: "0.0.0.0"
#xpack.monitoring.elasticsearch.hosts: [ "http://elasticsearch:9200" ]    #关闭xpack功能，该功能收费，如果不关闭将无法正常使用logstash# 准备logstash日志收集的配置，通过配置input日志输入和output输出来匹配收集的容器日志
vim app1.conf
input {file {path => "/var/lib/docker/containers/*/*-json.log"start_position => "beginning"type => "jsonfile-daemonset-applog"}file {path => "/var/log/*.log "start_position => "beginning"type => "jsonfile-daemonset-syslog"}
}output {if [type] == "jsonfile-daemonset-applog" {kafka {bootstrap_servers => "${KAFKA_SERVER}"topic_id => "${TOPIC_ID}"batch_size => 16384  #logstash每次向ES传输的数据量大小,单位为字节codec => "${CODEC}"} }if [type] == "jsonfile-daemonset-syslog" {kafka {bootstrap_servers => "${KAFKA_SERVER}"topic_id => "${TOPIC_ID}"batch_size => 16384#codec => "${CODEC}" #系统日志不是json格式}}
}# Dockerfile
vim Dockerfile
FROM logstash:7.12.1USER root
WORKDIR /usr/share/logstash
#RUN rm -rf config/logstash-sample.conf
ADD logstash.yml /usr/share/logstash/config/logstash.yml
ADD app1.conf /usr/share/logstash/pipeline/logstash.conf# 构建镜像
docker build -t harbor.magedu.local/baseimages/logstash:v7.12.1-json-file-log-v4 .
# 准备镜像，所有节点
docker save -o logstash.tar.gz logstash:v7.12.1-json-file-log-v4
docker load -i logstash.tar.gz
scp logstash.sh#
vim daemonSet-logstash.yaml
apiVersion: apps/v1
kind: DaemonSet
metadata:name: logstash-elasticsearchnamespace: log-collectionlabels:k8s-app: logstash-logging
spec:selector:matchLabels:name: logstash-elasticsearchtemplate:metadata:labels:name: logstash-elasticsearchspec:tolerations:# this toleration is to have the daemonset runnable on master nodes# remove it if your masters can't run pods- key: node-role.kubernetes.io/masteroperator: Existseffect: NoSchedulecontainers:- name: logstash-elasticsearchimage: logstash:v7.12.1-json-file-log-v4   #使用自构建的镜像env:    #设置环境变量，便于在Dockerfile中引用这些变量- name: "KAFKA_SERVER"value: "192.168.76.10:9092,192.168.76.11:9092,192.168.76.12:9092" - name: "TOPIC_ID"value: "jsonfile-log-topic"- name: "CODEC"value: "json"volumeMounts: - name: varlogmountPath: /var/log     #指定宿主机系统日志在容器内的挂载路径- name: varlibdockercontainersmountPath: /var/lib/docker/containers   #指定容器存储在宿主机上日志目录在容器内的挂载路径readOnly: falseterminationGracePeriodSeconds: 30volumes:     #设置挂载，将宿主机系统日志路径和容器存储宿主机的日志路径挂载到logstash容器中，便于logstash收集日志- name: varloghostPath:          #使用hostPath类型的存储卷path: /var/log- name: varlibdockercontainershostPath:path: /var/lib/docker/containers# 创建nomespace
kubectl create ns log-collectionkubectl apply -f daemonSet-logstash.yaml# 查看pod是否运行
kubectl get po -n log-collection
NAME                           READY   STATUS    RESTARTS   AGE
logstash-elasticsearch-6m8j2   1/1     Running   1          19h
logstash-elasticsearch-7n7ls   1/1     Running   1          19h
logstash-elasticsearch-9ns25   1/1     Running   1          19h
logstash-elasticsearch-csmvc   1/1     Running   1          19h
logstash-elasticsearch-vscv4   1/1     Running   1          19h


宿主机安装logstash消费kafka集群日志

wget https://artifacts.elastic.co/downloads/logstash/logstash-7.12.1-x86_64.rpm
rpm -ivh logstash-7.12.1-x86_64.rpm# 编辑配置文件
vim /etc/logstash/conf.d/daemonset-log-to-es.conf
input {kafka {bootstrap_servers => "192.168.76.10:9092,192.168.76.11:9092,192.168.76.12:9092"    # kafka三个节点地址topics => ["jsonfile-log-topic"]codec => "json"}
}output {if [type] == "jsonfile-daemonset-applog" {elasticsearch {hosts => ["192.168.76.10:9200","192.168.76.11:9200"]     # es地址，写两个就好index => "jsonfile-daemonset-applog-%{+YYYY.MM.dd}"}}if [type] == "jsonfile-daemonset-syslog" {elasticsearch {hosts => ["192.168.76.10:9200","192.168.76.11:9200"]    # es地址，写两个就好index => "jsonfile-daemonset-syslog-%{+YYYY.MM.dd}"}}}# 启动查看有无报错
systemctl start logstash

配置参数说明：
input配置：指定kafka集群个节点地址，指定topics，该topics就是在k8s集群中daemonset yml文件中引用的topics变量，指定编码为json
output配置：通过type过来日志，将过滤的日志发送给elasticsearch，hosts指定elasticsearch集群各节点地址，index指定索引，用日期进行区分。这里分别过滤容器日志jsonfile-daemonset-applog和系统日志jsonfile-daemonset-syslog
hosts：指定elasticsearch集群各节点地址
index：指定索引格式

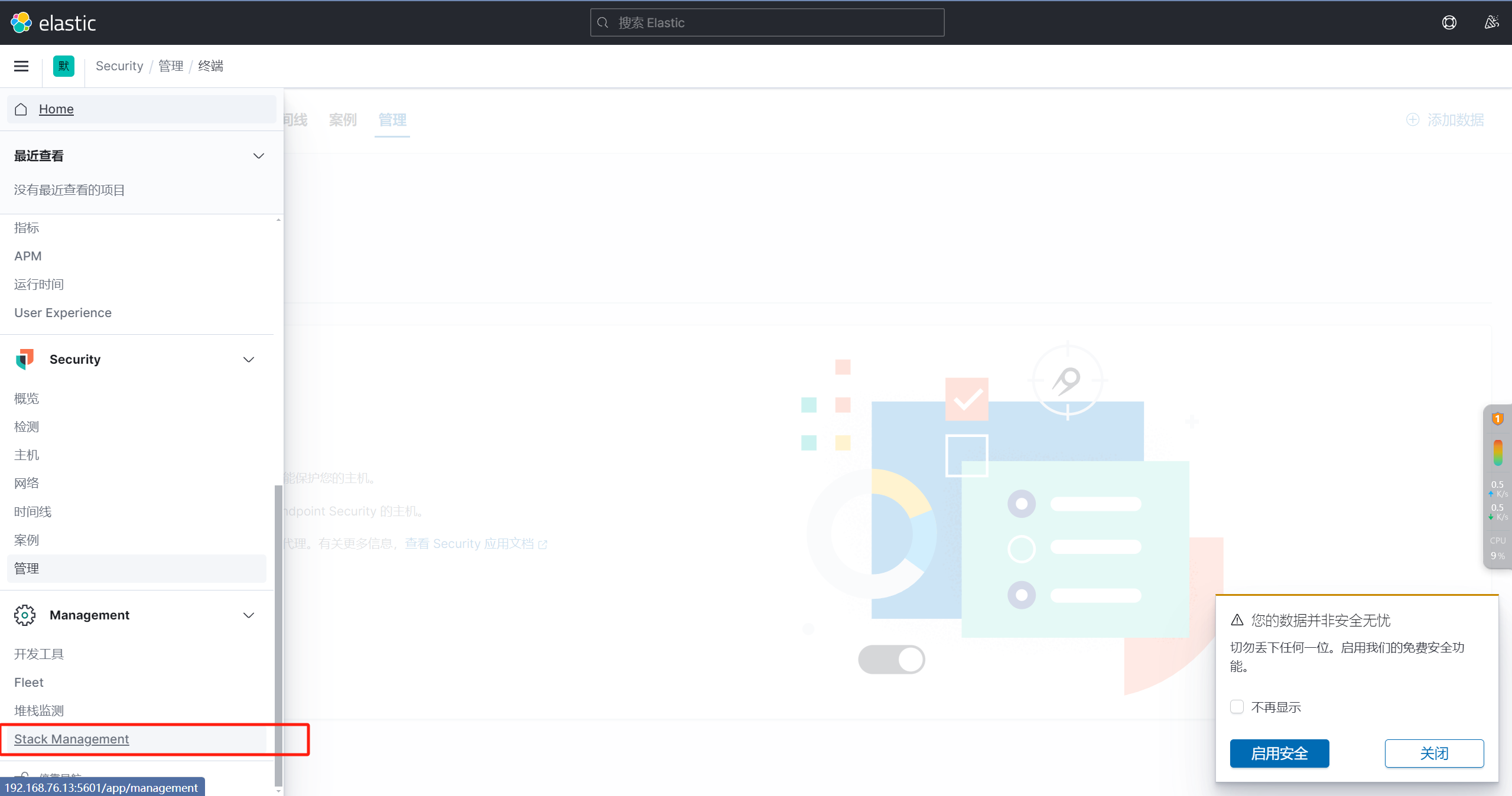

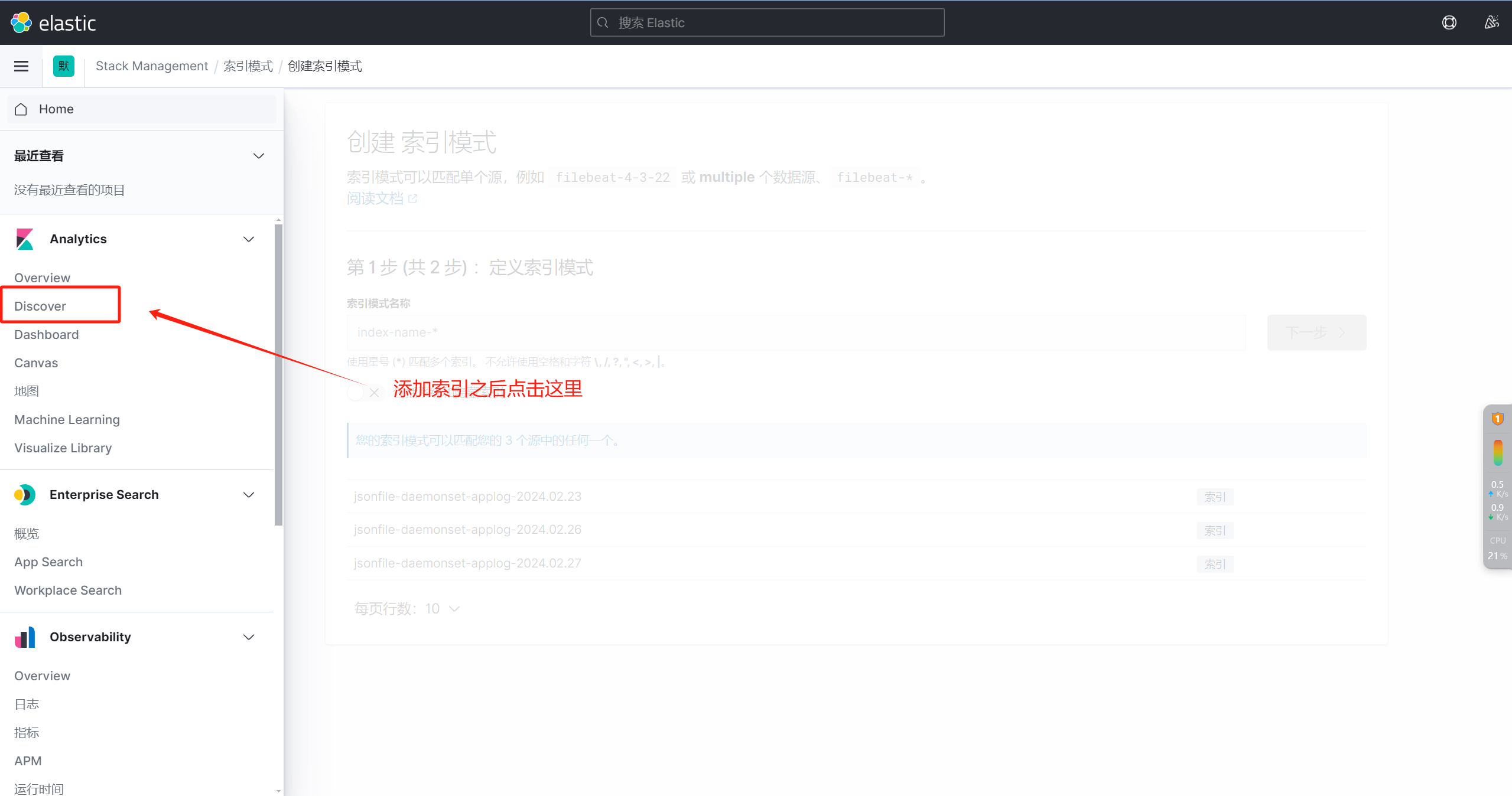

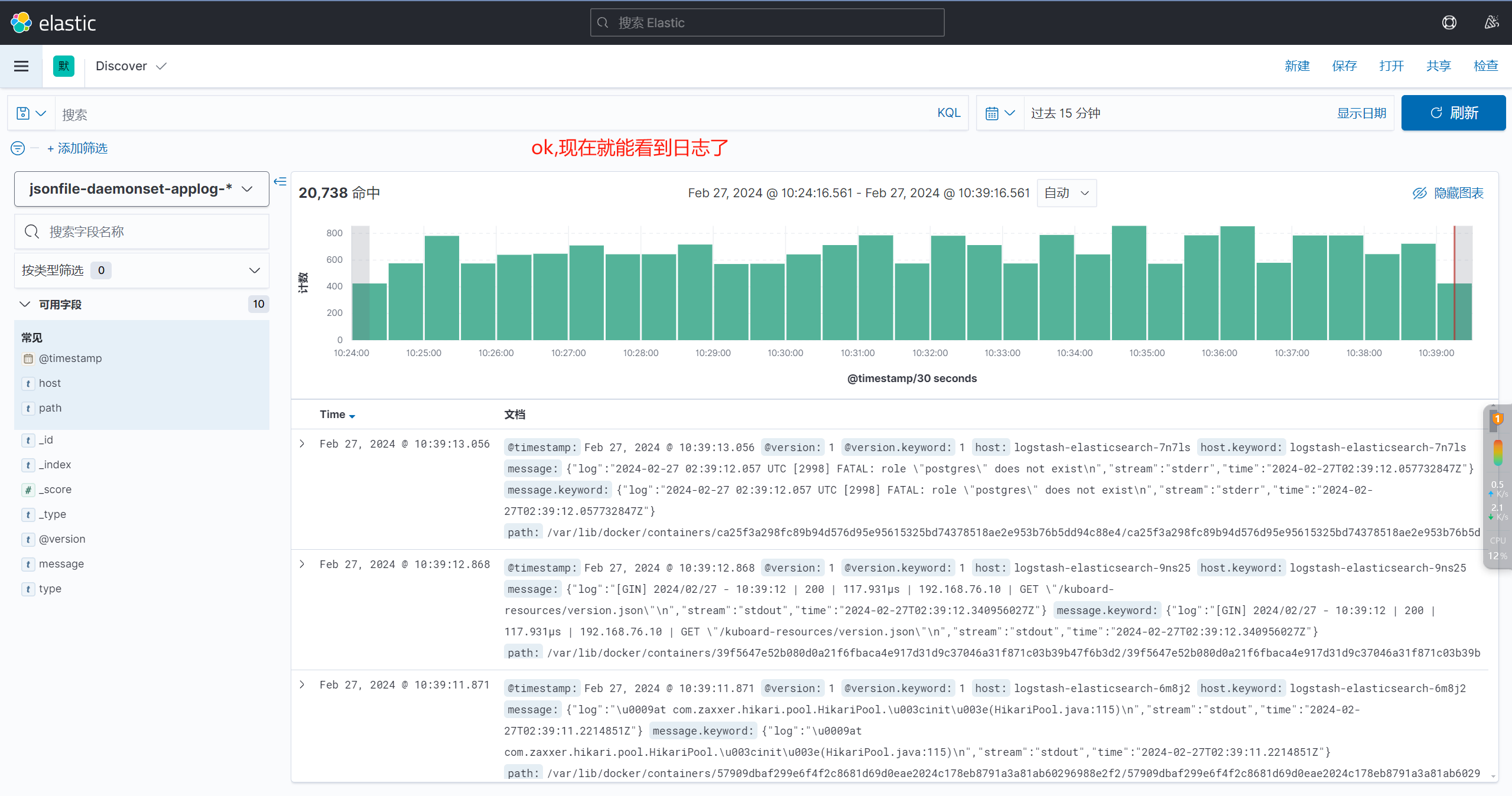

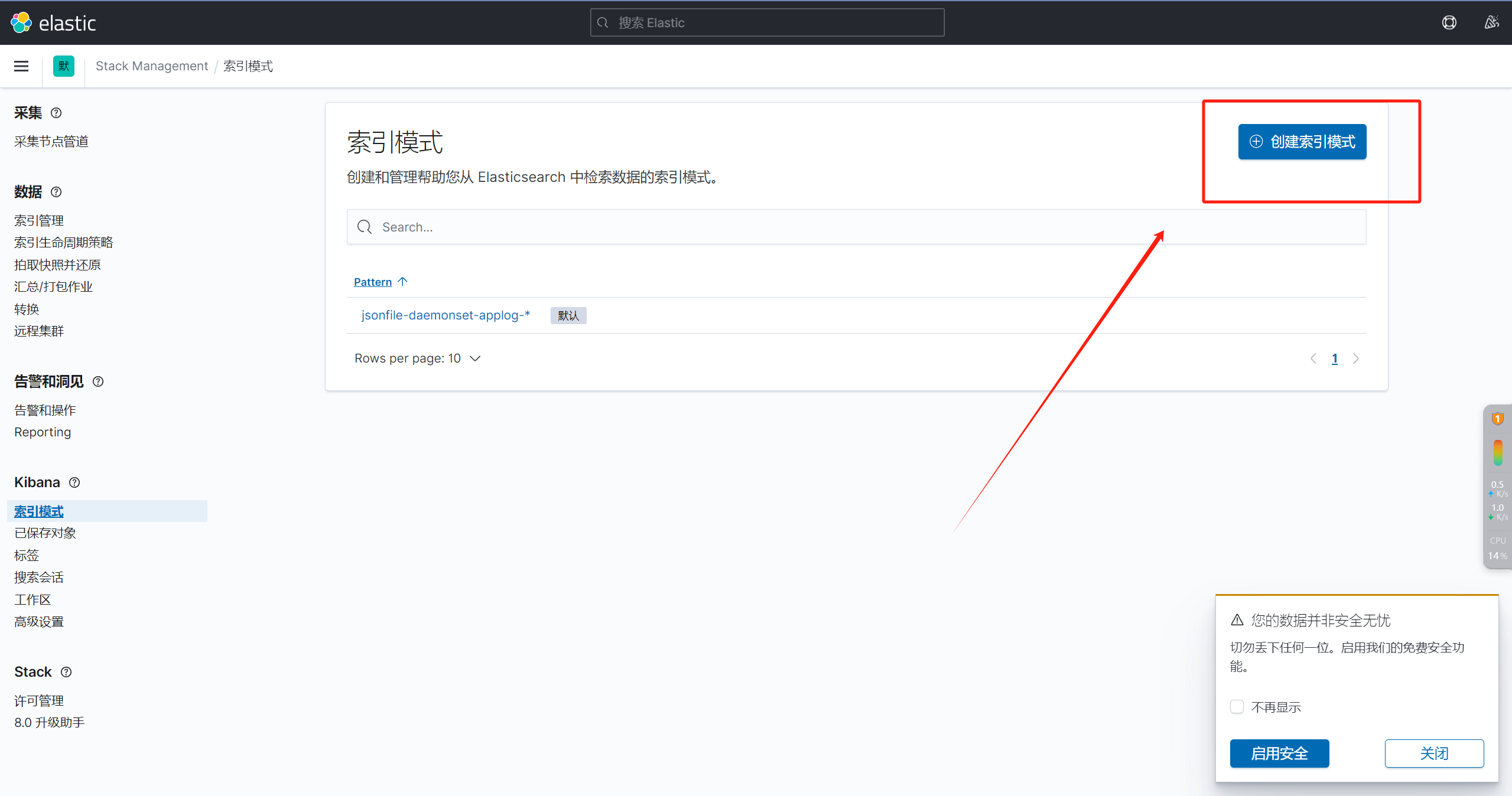

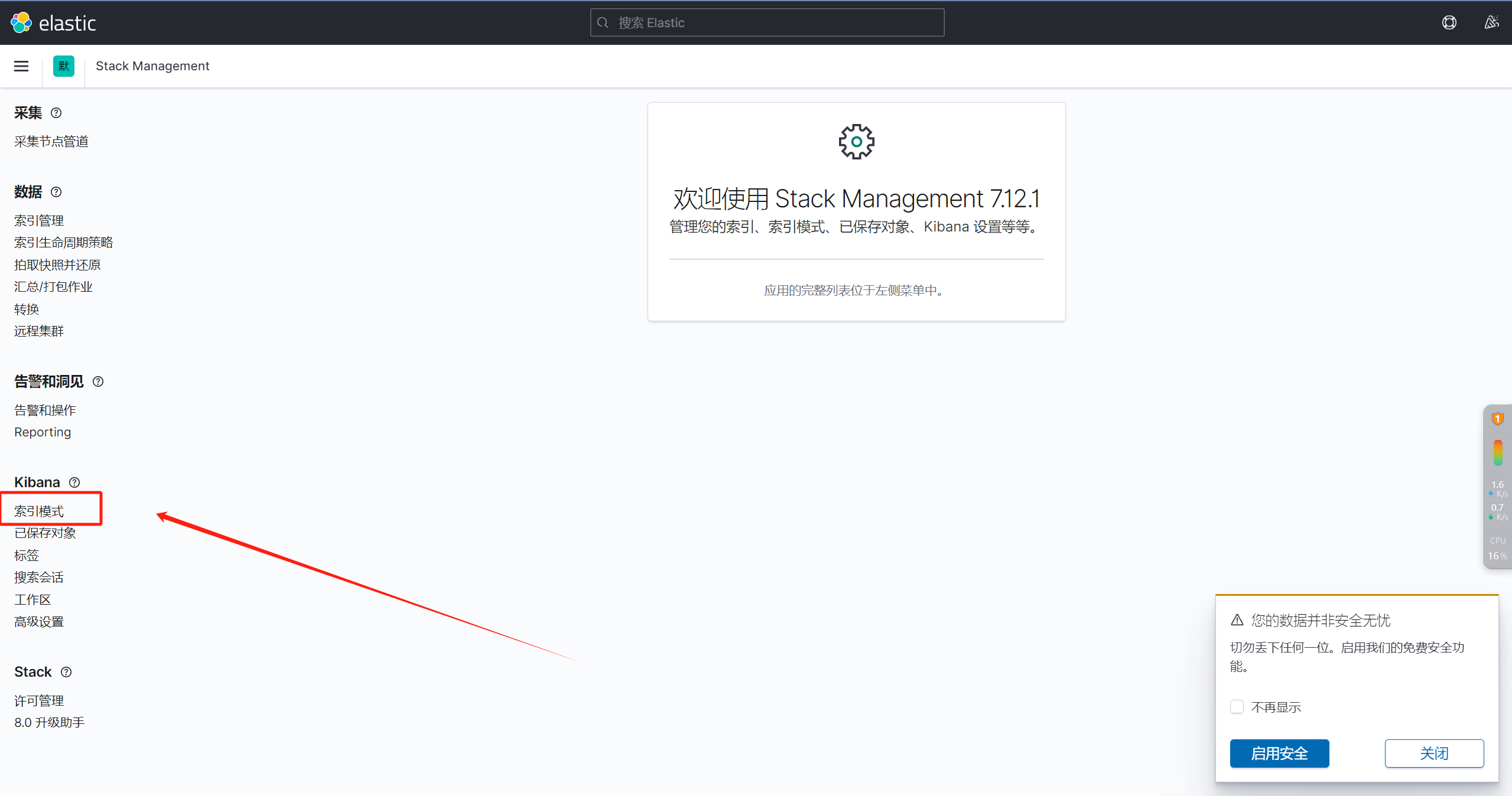

七、配置kibana
