湘西新建110KV变电工程初步设计

目 录

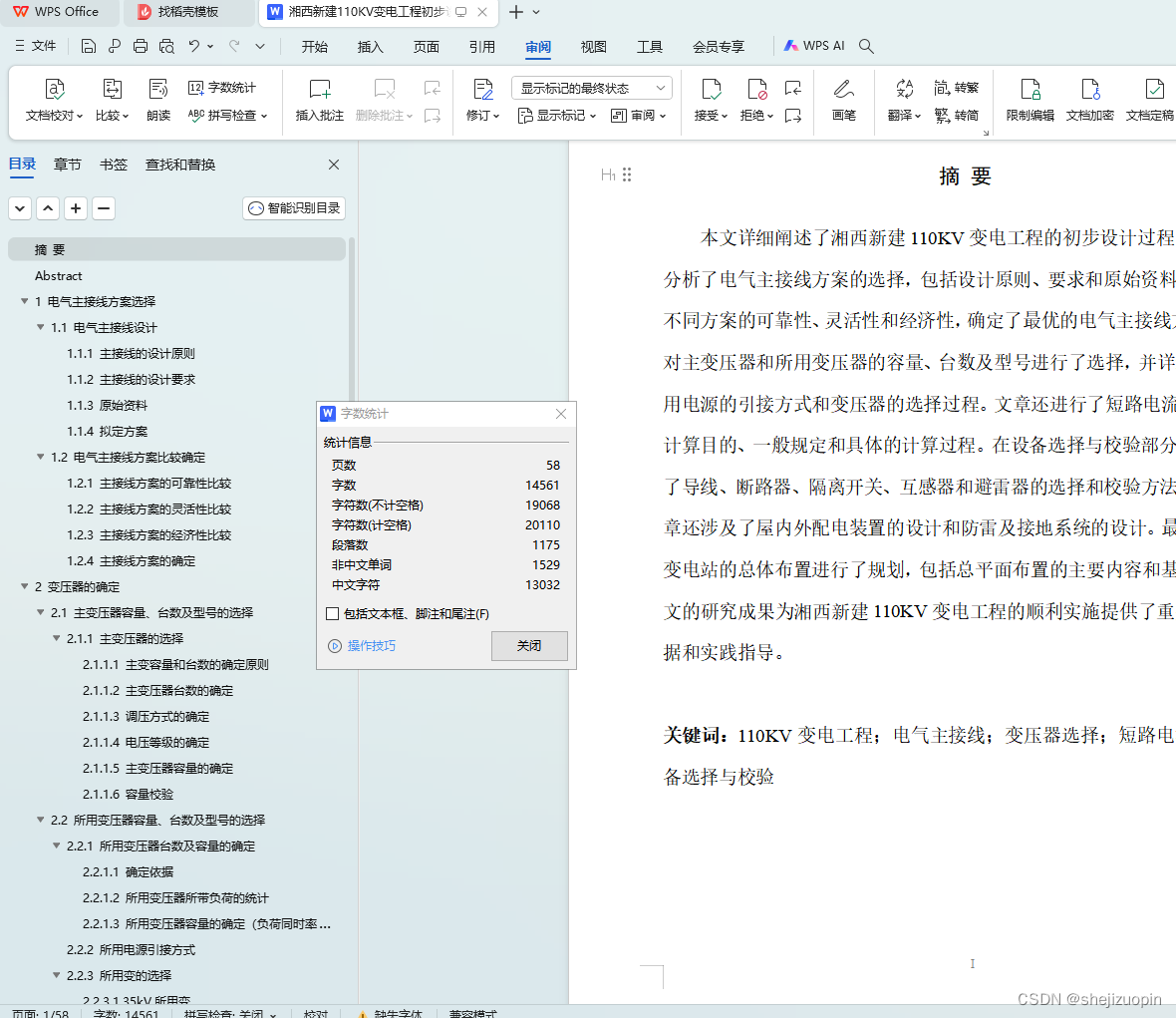

摘 要 I
Abstract II

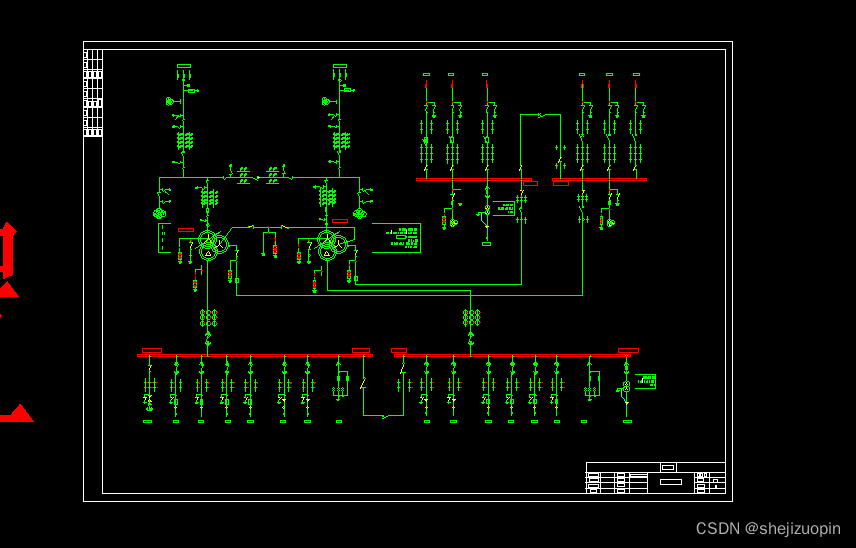

1 电气主接线方案选择 1
1.1 电气主接线设计 1
1.1.1 主接线的设计原则 1
1.1.2 主接线的设计要求 1
1.1.3 原始资料 2
1.1.4 拟定方案 3
1.2 电气主接线方案比较确定 6
1.2.1 主接线方案的可靠性比较 6
1.2.2 主接线方案的灵活性比较 6

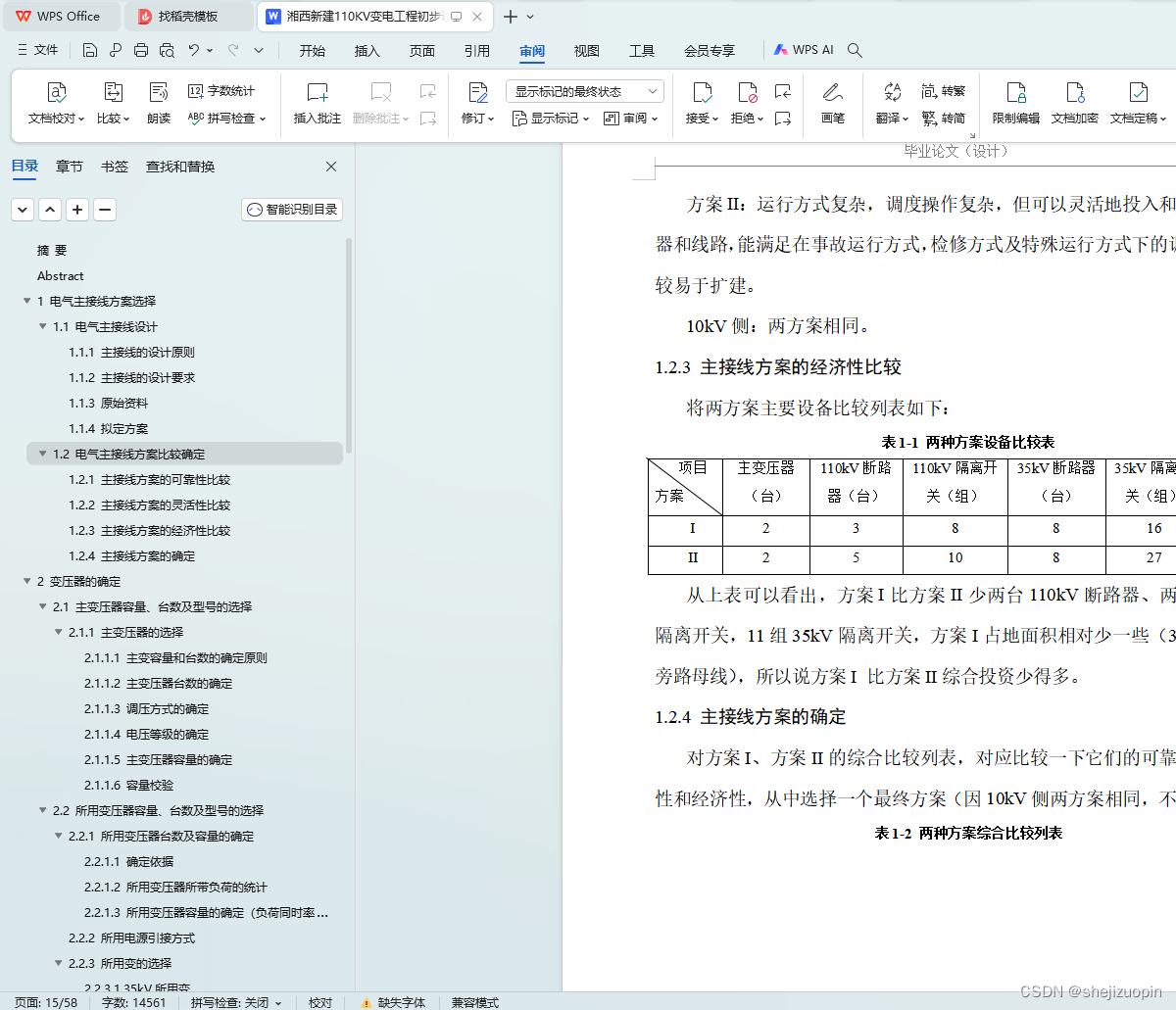

1.2.3 主接线方案的经济性比较 6
1.2.4 主接线方案的确定 7

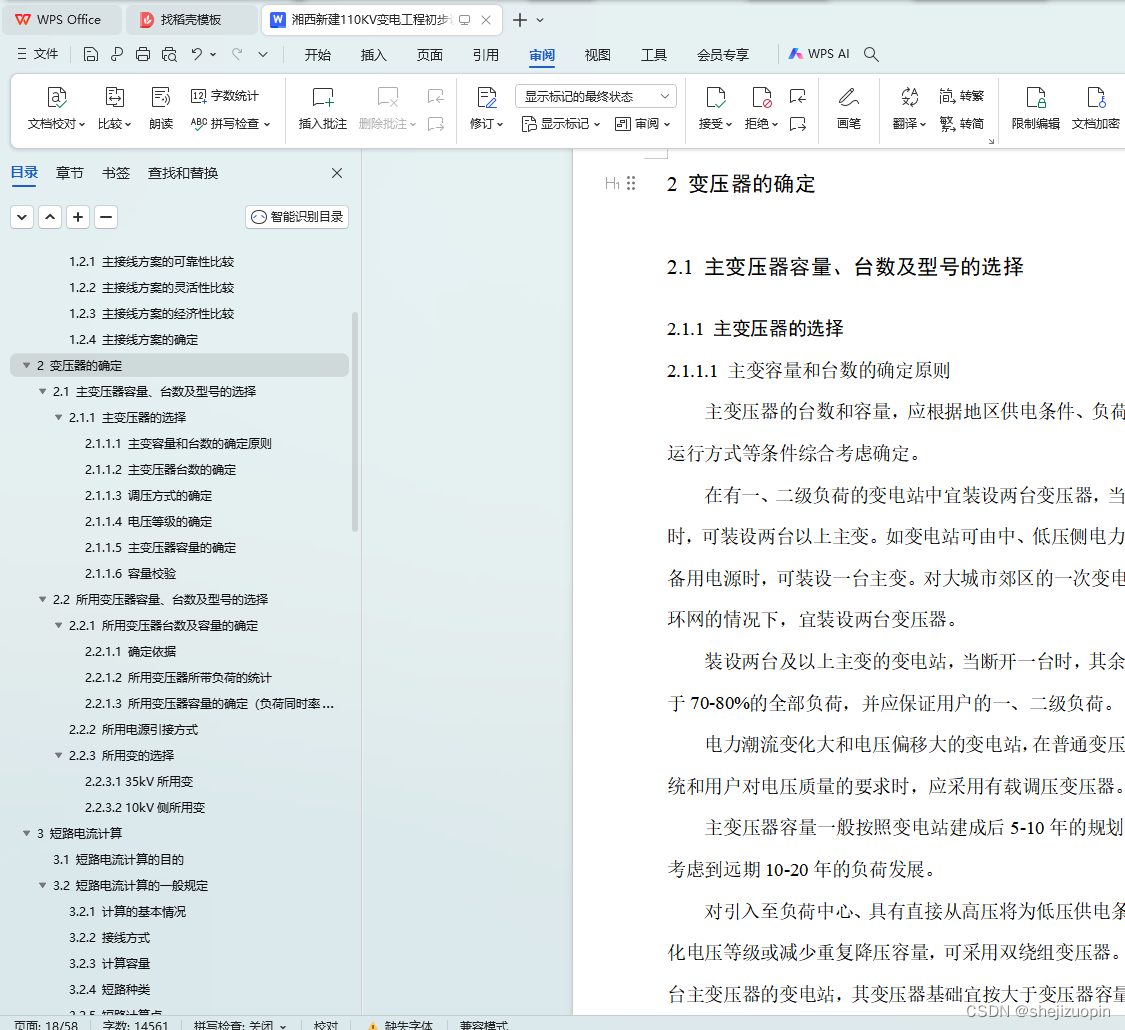

2 变压器的确定 9
2.1 主变压器容量、台数及型号的选择 9
2.1.1 主变压器的选择 9
2.2 所用变压器容量、台数及型号的选择 11
2.2.1 所用变压器台数及容量的确定 11
2.2.2 所用电源引接方式 12
2.2.3 所用变的选择 12

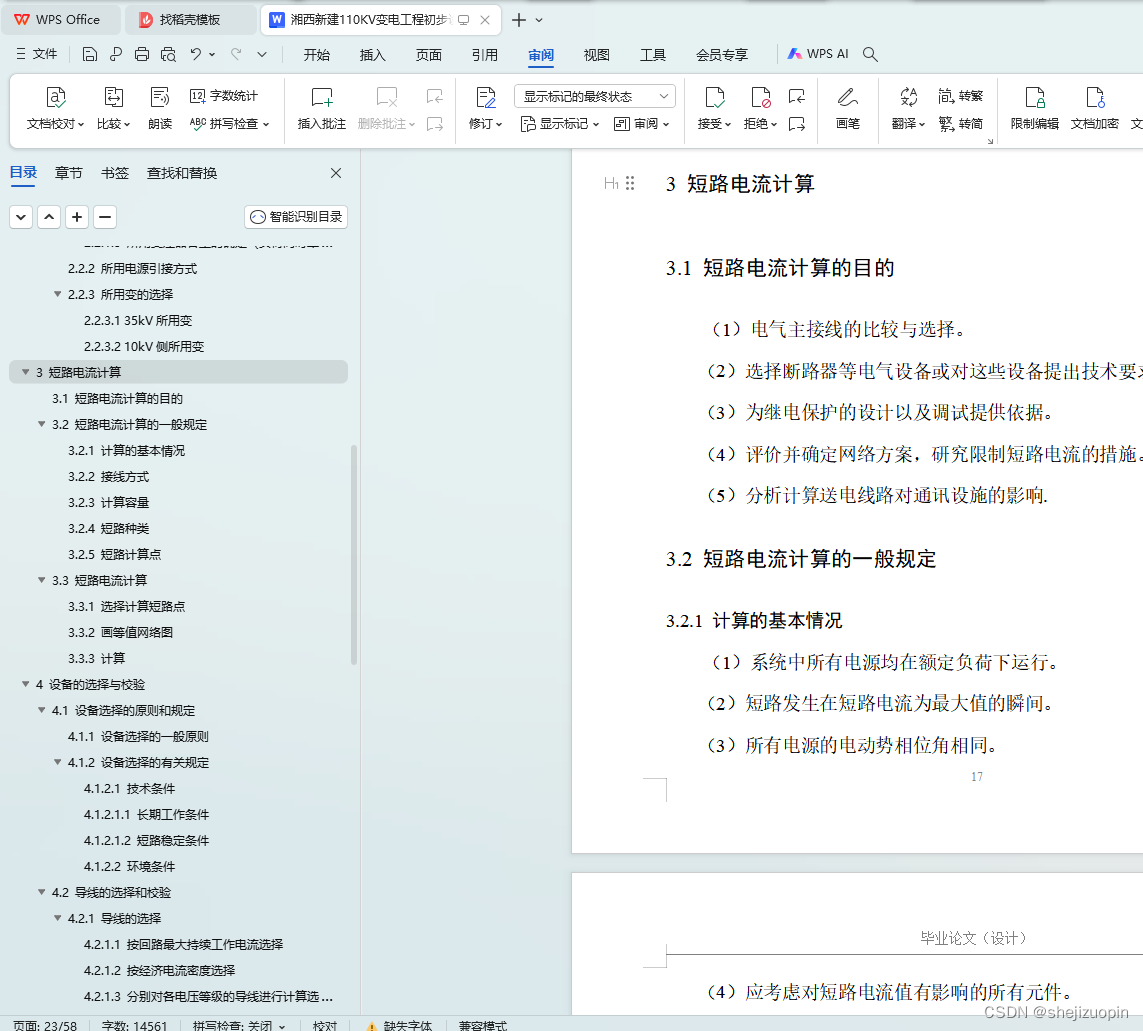

3 短路电流计算 13
3.1 短路电流计算的目的 13
3.2 短路电流计算的一般规定 13
3.2.1 计算的基本情况 13
3.2.2 接线方式 13
3.2.3 计算容量 13
3.2.4 短路种类 13
3.2.5 短路计算点 13
3.3 短路电流计算 14
3.3.1 选择计算短路点 14
3.3.2 画等值网络图 14
3.3.3 计算 14

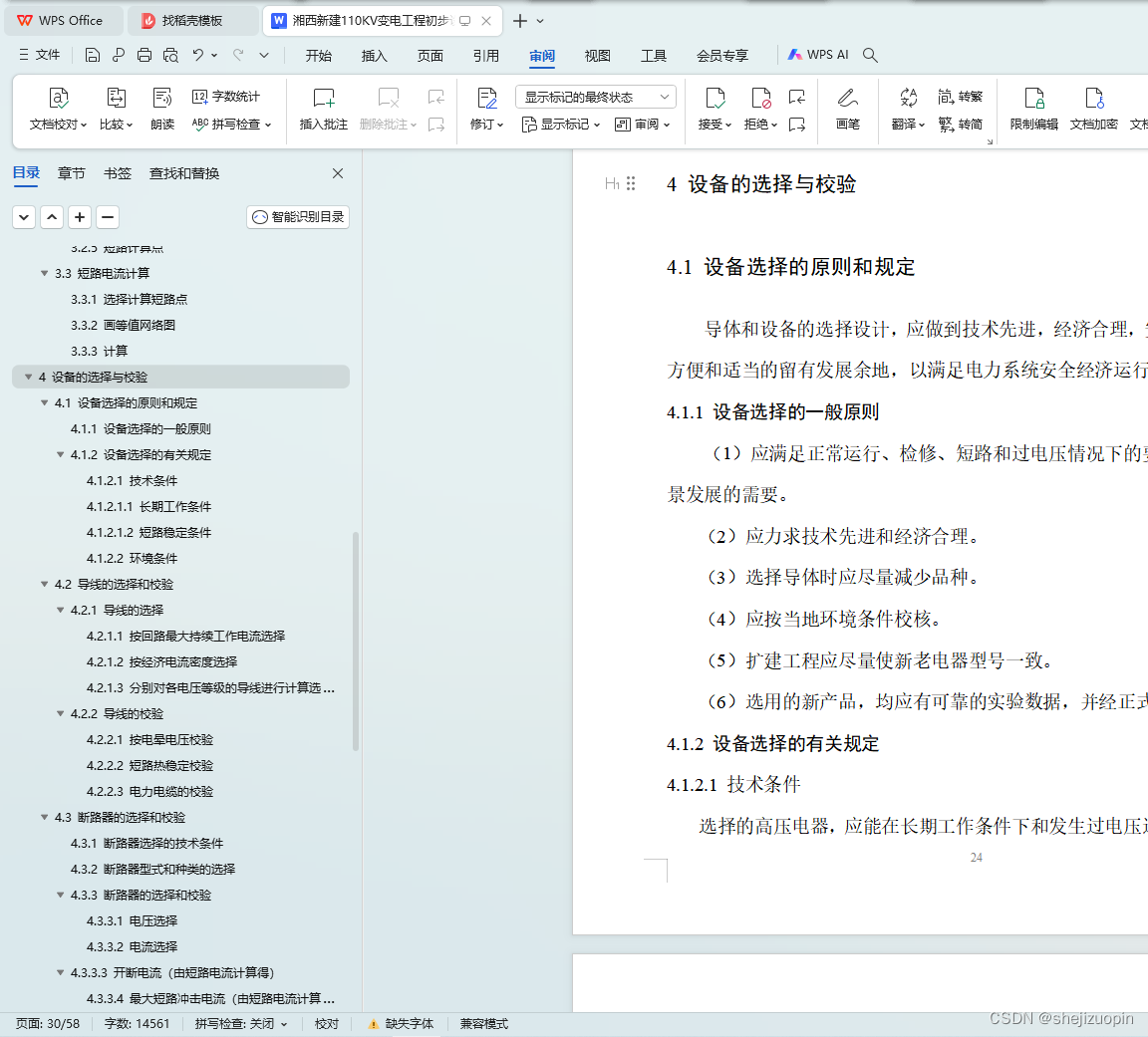

4 设备的选择与校验 19
4.1 设备选择的原则和规定 19
4.1.1 设备选择的一般原则 19
4.1.2 设备选择的有关规定 19
4.2 导线的选择和校验 21
4.2.1 导线的选择 21
4.2.2 导线的校验 23
4.3 断路器的选择和校验 24
4.3.1 断路器选择的技术条件 24
4.3.2 断路器型式和种类的选择 25
4.3.3 断路器的选择和校验 25
4.3.3.3 开断电流（由短路电流计算得） 26
4.4 隔离开关的选择和校验 27
4.4.1 隔离开关的选择及校验原则 27
4.4.2 隔离开关的选择及校验 28
4.5 互感器的选择及校验 29
4.5.1 电压互感器的选择 29
4.5.2 电流互感器的选择 30
4.5.3 电流互感器的校验 31
4.6 避雷器的选择及校验 32
4.6.1 型式 32
4.6.2 金属氧化物避雷器选择原则 32

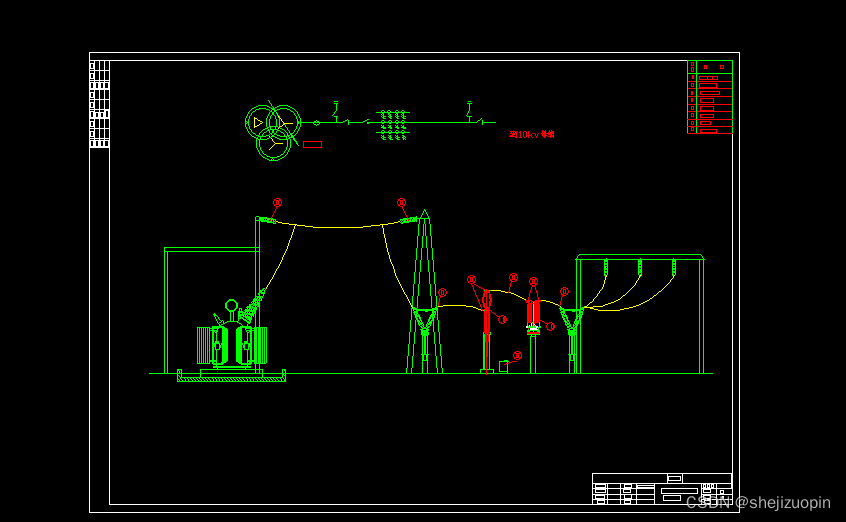

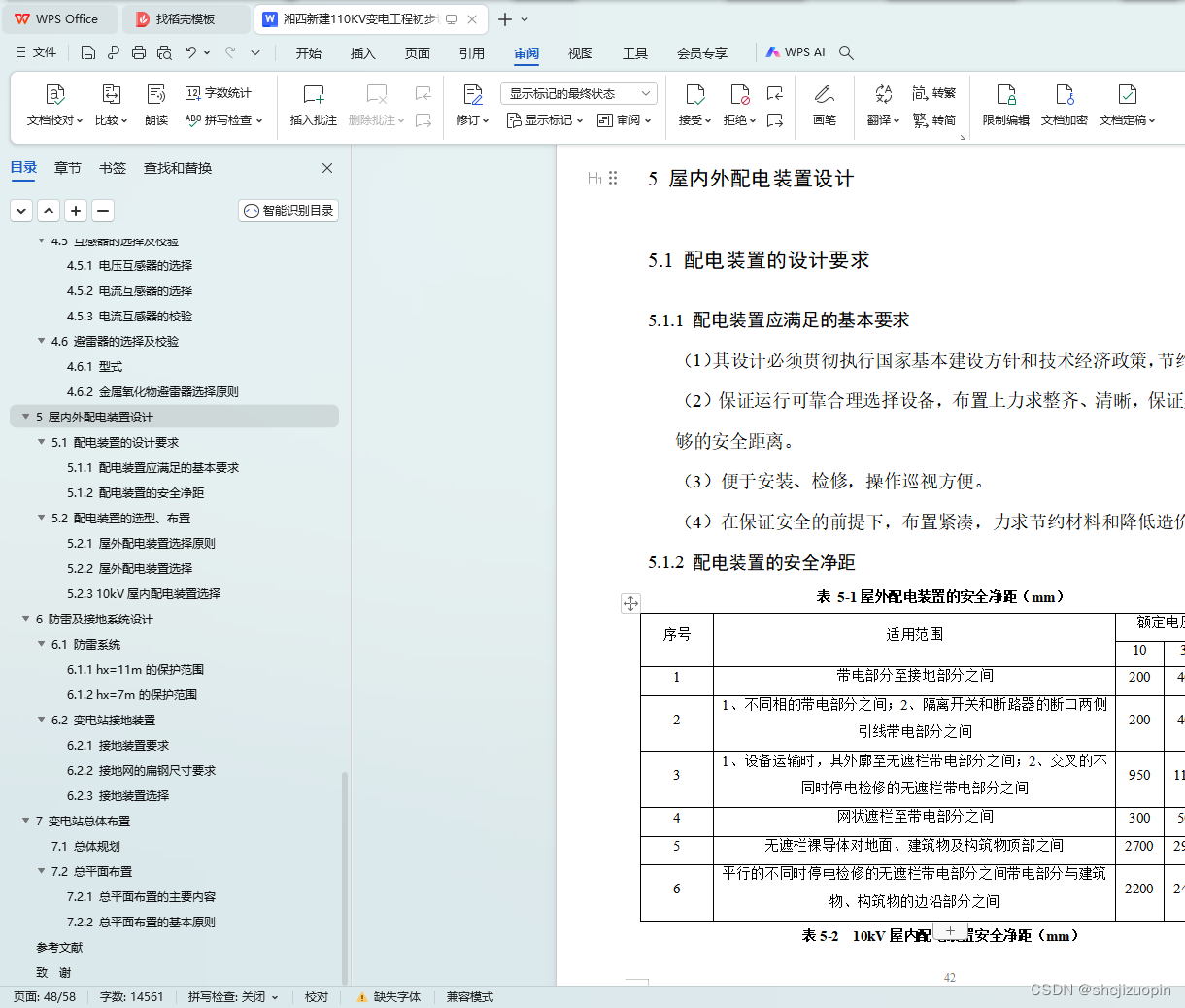

5 屋内外配电装置设计 34
5.1 配电装置的设计要求 34
5.1.1 配电装置应满足的基本要求 34
5.1.2 配电装置的安全净距 34
5.2 配电装置的选型、布置 35
5.2.1 屋外配电装置选择原则 35

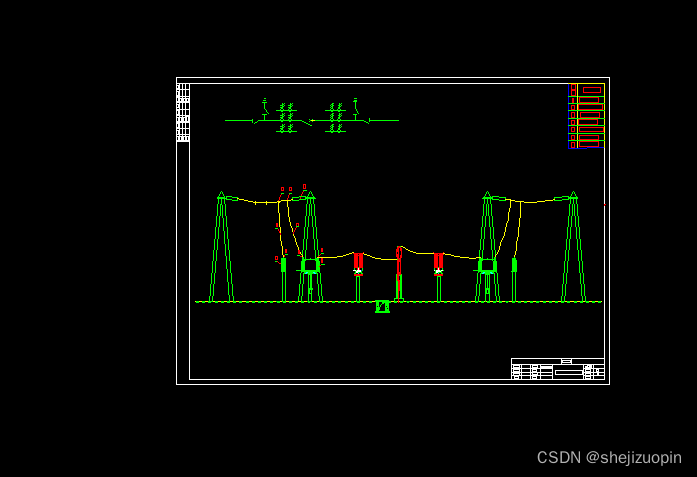

5.2.2 屋外配电装置选择 35

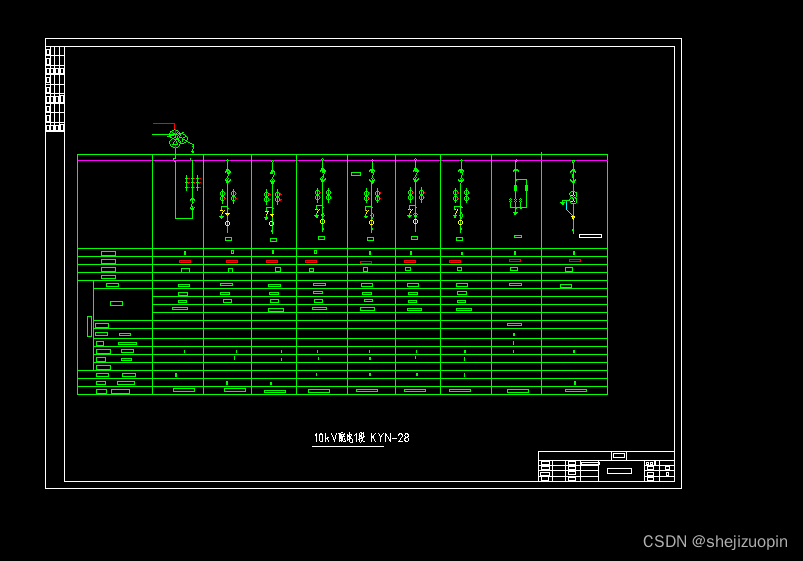

5.2.3 10kV屋内配电装置选择 35

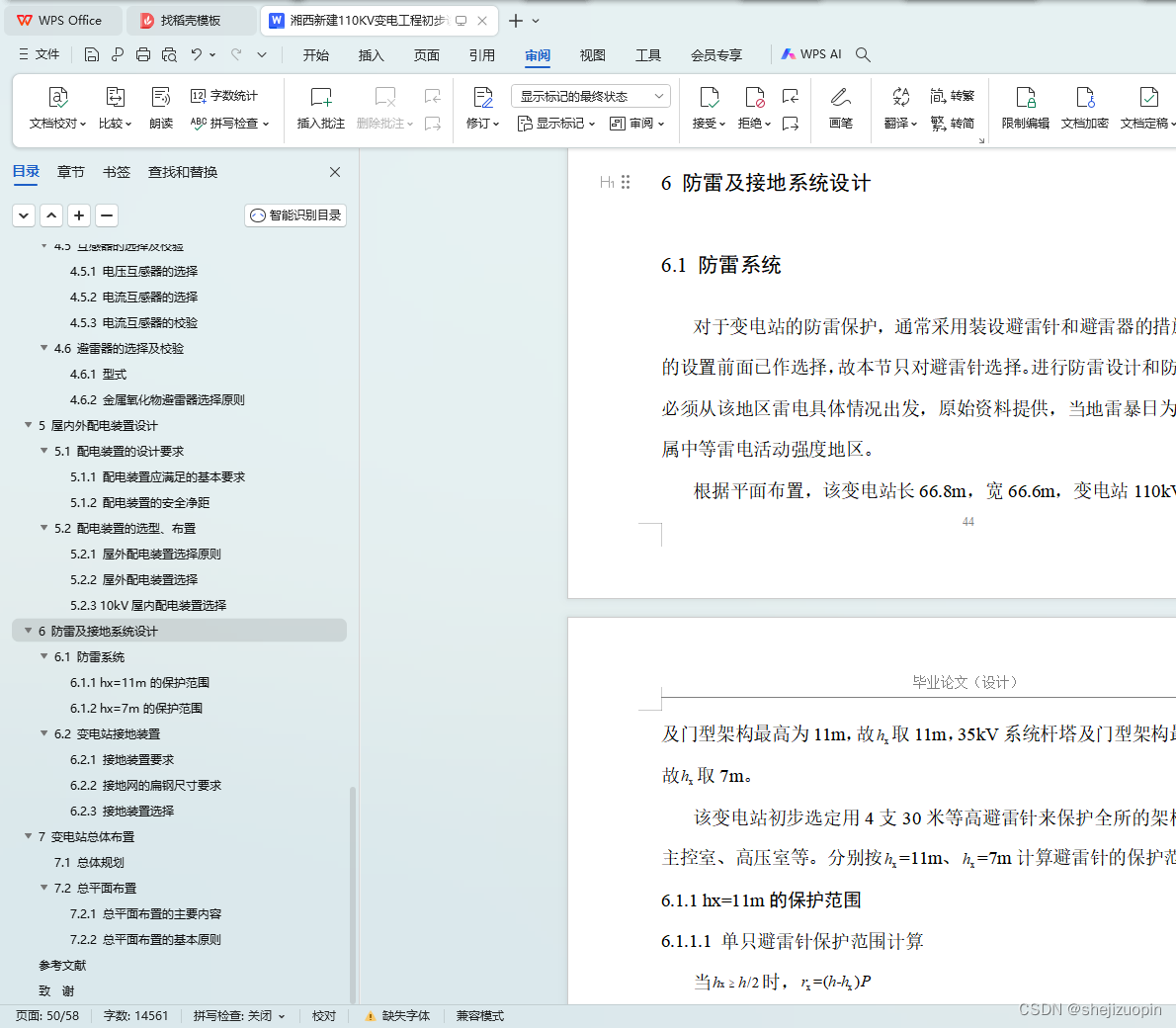

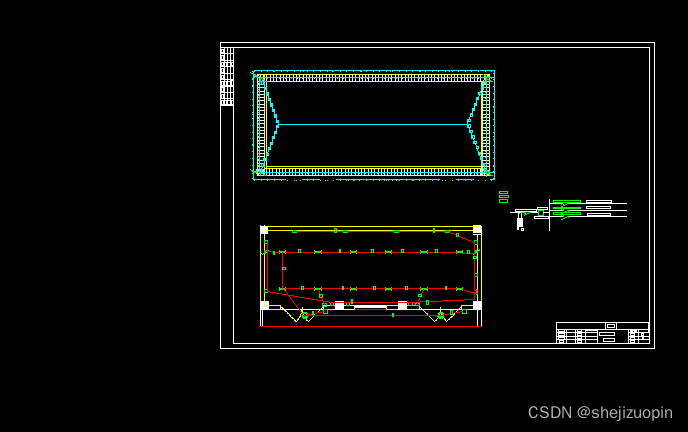

6 防雷及接地系统设计 36

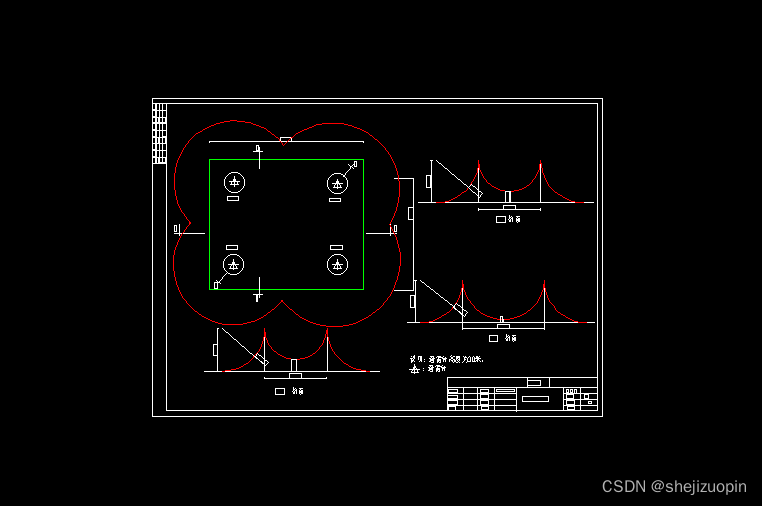

6.1 防雷系统 36
6.1.1 hx=11m的保护范围 36
6.1.2 hx=7m的保护范围 37
6.2 变电站接地装置 38
6.2.1 接地装置要求 38
6.2.2 接地网的扁钢尺寸要求 38
6.2.3 接地装置选择 38

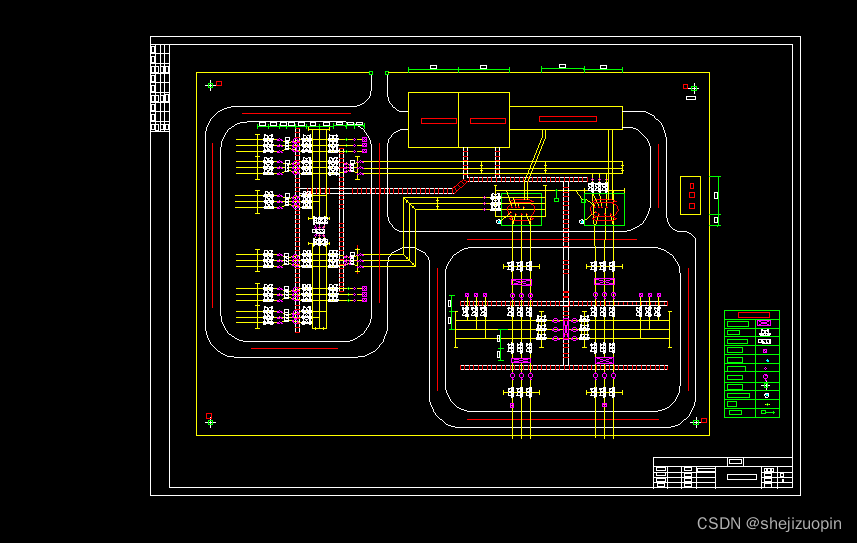

7 变电站总体布置 39
7.1 总体规划 39
7.2 总平面布置 39
7.2.1 总平面布置的主要内容 39
7.2.2 总平面布置的基本原则 39
参考文献 40
致 谢 41
1.1.3 原始资料
电压等级：110/35/10kV
出线回路数：
110kV侧　　　2回（架空线）LGJ-300/35km
35kV侧　　　 6回（架空线）
10kV侧　　　 12回（其中电缆4回）
负荷情况
35kV侧：最大38/MW，最小20MW，，
10kV侧：最大27MW，最小18MW，，
负荷性质：工农业生产及城乡生活用电
系统情况：
（1）系统经双回路给变电站供电。
（2）系统110kV母线短路容量为3000MVA。
（3）系统110kV母线电压满足常调压要求。
环境条件：
年最高温度：39℃
年最低温度：-15℃
海拔高度：100m
雷暴日数：30日/年
土质：粘土、土壤电阻率欧.米
1.1.4 拟定方案
结合所提供的数据，权衡各种接线方式的优缺点，将各电压等级适用的主接线方式列出：
110kV只有两回出线，且作为降压变电站，110kV侧无交换潮流，两回线路都可向变电站供电，亦可一回向变电站供电，另一回作为备用电源。所以，从可靠性和经济性来定，110kV部分适用的接线方式为内桥接线和单母线分段两种。
35kV部分可选单母线分段及单母线分段兼旁路两种。
10kV部分定为单母线分段。

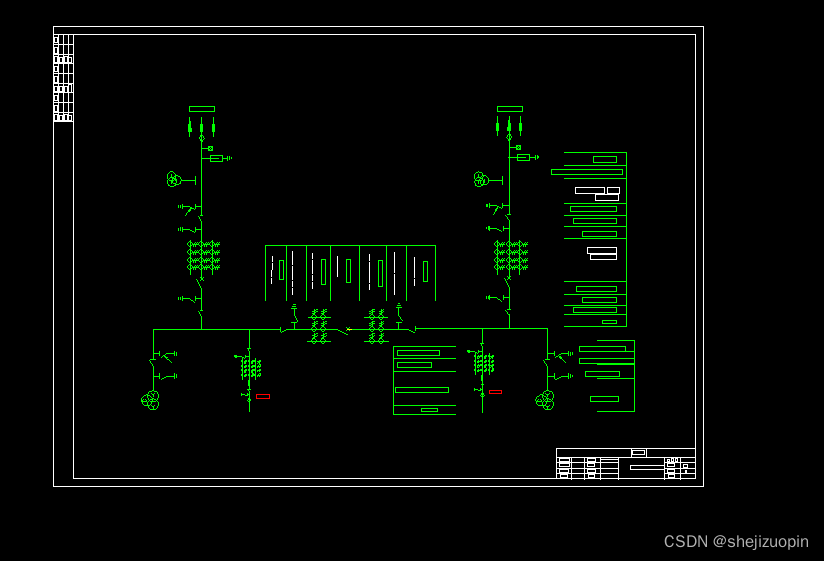

拟定两种主接线方案：
方案I：110kV采用内桥接线，35kV采用单母线分段接线，10kV为单母线分段接线。
方案II：110kV采用单母线分段接线，35kV采用单母线分段兼旁路接线，10kV为单母线分段接线。
