RYU基础整理

article 2025/8/28 22:59:22

1. RYU结构，源码

1.1 RYU文件目录

　　下面介绍ryu/ryu目录下的主要目录内容。

base

　　base中有一个非常重要的文件：app_manager.py，其作用是RYU应用的管理中心。用于加载RYU应用程序，接受从APP发送过来的信息，同时也完成消息的路由。

　　其主要的函数有app注册、注销、查找、并定义了RYUAPP基类，定义了RYUAPP的基本属性。包含name, threads, events, event_handlers和observers等成员，以及对应的许多基本函数。如：start(), stop()等。

　　这个文件中还定义了AppManager基类，用于管理APP。定义了加载APP等函数。不过如果仅仅是开发APP的话，这个类可以不必关心。

controller——实现controller和交换机之间的互联和事件处理

　　controller文件夹中许多非常重要的文件，如events.py, ofp_handler.py, controller.py等。其中controller.py中定义了OpenFlowController基类。用于定义OpenFlow的控制器，用于处理交换机和控制器的连接等事件，同时还可以产生事件和路由事件。其事件系统的定义，可以查看events.py和ofp_events.py。

　　在ofp_handler.py中定义了基本的handler（应该怎么称呼呢？句柄？处理函数？），完成了基本的如：握手，错误信息处理和keep alive 等功能。更多的如packet_in_handler应该在app中定义。

　　在dpset.py文件中，定义了交换机端的一些消息，如端口状态信息等，用于描述和操作交换机。如添加端口，删除端口等操作。

lib——网络基本协议的实现和使用

　　lib中定义了我们需要使用到的基本的数据结构，如dpid, mac和ip等数据结构。在lib/packet目录下，还定义了许多网络协议，如ICMP, DHCP, MPLS和IGMP等协议内容。而每一个数据包的类中都有parser和serialize两个函数。用于解析和序列化数据包。

　　lib目录下，还有ovs, netconf目录，对应的目录下有一些定义好的数据类型，不再赘述。

ofproto

　　在这个目录下，基本分为两类文件，一类是协议的数据结构定义，另一类是协议解析，也即数据包处理函数文件。如ofproto_v1_0.py是1.0版本的OpenFlow协议数据结构的定义，而ofproto_v1_0_parser.py则定义了1.0版本的协议编码和解码。

topology——交换机和链路的查询模块

　　包含了switches.py等文件，基本定义了一套交换机的数据结构。event.py定义了交换上的事件。dumper.py定义了获取网络拓扑的内容。最后api.py向上提供了一套调用topology目录中定义函数的接口。

contrib——第三方库

　　这个文件夹主要存放的是开源社区贡献者的代码。

cmd——入口函数

　　定义了RYU的命令系统，为controller的执行创建环境，接收和处理相关命令

services

　　完成了BGP和vrrp的实现。

tests

　　tests目录下存放了单元测试以及整合测试的代码。



1.2 RYU 架构

RYU SDN 架构：







组件功能：



1.3 应用程序编程模型

Ryu 事件处理、进程与线程：
　　1) Applications：该类继承自ryu.base.app_manager.RyuApp，用户逻辑被描述为一个APP。
　　2) Event ： 继承自ryu.controller.event.EventBase ， 应用程序之间的通信由transmitting and receiving events 完成。
　　3) Event Queue：每一个application 都有一个队列用于接收事件。
　　4) Threads：Ryu 使用第三方库eventlets 运行多线程。因为线程是非抢占式的，因此，当执行耗时的处理程序时要非常小心。
　　5) Event loops： 创建一个application 时，会自动生成一个线程，该线程运行一个事件循环。当队列事件不为空时，这个事件循环会加载该事件并且调用相应的事件处理函数（注册之后）。
      6) Additional threads：可以使用hub.spawn()添加其它线程，用来处理特殊的应用

      7) Eventlets：这是一个第三方库，里面的库函数被封装到hub 模块中被开发人员加载使用。【提供线程和事件队列的实现】
      8) Event handlers：使用ryu.controller.handler.set_ev_cls 修饰一个事件处理函数。当该类型的事件触发后，事件处理函数就会被应用程序的事件循环调用。






1.4  OpenFlow的解析和封装

Ofp_handler

　　负责底层数据通信的模块是ofp\_handler模块。ofp\_handler启动之后，start函数实例化了一个controller.OpenFlowController实例。OpenFlowController实例化之后，立即调用\__call\__()函数，call函数启动了server\_loop去创建server socket，其handler为domain\_connection\_factory函数。每当收到一个switch连接，domain\_connection\_factory就会实例化一个datapath对象。这个对象用于描述交换机的所有行为。其中定义了接收循环和发送循环。

Datapath

　　datapath.serve函数是socket通信收发逻辑的入口。该函数启动了一个绿色线程去处理发送循环，然后本线程负责接收循环的处理。self.\_send\_loop是发送主循环。其主要逻辑为：不断获取发送队列是否有数据，若有，则发送；底层调用的是socket.send\_all（）函数。

　　接收函数\_reck\_loop中实现了数据的接收和解析。

@_deactivatedef _recv_loop(self):buf = bytearray()   #初始化一个字节数组required_len = ofproto_common.OFP_HEADER_SIZE   # ofproto_common模块定义了OpenFlow常用的公共属性         # 如报头长度=8count = 0while self.is_active:ret = self.socket.recv(required_len)if len(ret) == 0:self.is_active = Falsebreakbuf += retwhile len(buf) >= required_len:# ofproto_parser是在Datapath实例的父类ProtocolDesc的属性。# 用于寻找对应协议版本的解析文件,如ofproto_v1_0_parser.py# header函数是解析报头的函数。定义在ofproto_parser.py。(version, msg_type, msg_len, xid) = ofproto_parser.header(buf)required_len = msg_lenif len(buf) < required_len:break# ofproto_parser.msg的定义并没有在对应的ofproto_parser中# msg函数的位置和header函数位置一样，都在ofproto_parser.py中。# msg返回的是解析完成的消息。# msg函数返回了msg_parser函数的返回值# ofproto_parser.py中的_MSG_PARSERS记录了不同版本对应的msg_parser。其注册手法是通过@ofproto_parser.register_msg_parser(ofproto.OFP_VERSION)装饰器。# 在对应版本的ofproto_parser,如ofproto_v1_0_parser.py中，都有定义一个同名的_MSG_PARSERS字典，这个字典用于记录报文类型和解析函数的关系。此处命名不恰当，引入混淆。# parser函数通过@register_parser来将函数注册/记录到_MSG_PARSERS字典中。msg = ofproto_parser.msg(self,version, msg_type, msg_len, xid, buf)# LOG.debug('queue msg %s cls %s', msg, msg.__class__)if msg:# Ryu定义的Event system很简单，在报文名前加上前缀“Event”,即是事件的名称。# 同时此类系带msg信息。# 使用send_event_to_obserevrs()函数将事件分发给监听事件的handler，完成事件的分发。ev = ofp_event.ofp_msg_to_ev(msg)self.ofp_brick.send_event_to_observers(ev, self.state)dispatchers = lambda x: x.callers[ev.__class__].dispatchers# handler的注册是通过使用controller.handler.py文件下定义的set_ev_handler作为装饰器去注册。                # self.ofp_brick在初始化时，由注册在服务列表中查找名为"ofp_event"的模块赋值。# ofp_handler模块的名字为"ofp_event"，所以对应的模块是ofp_handlerhandlers = [handler for handler inself.ofp_brick.get_handlers(ev) ifself.state in dispatchers(handler)]for handler in handlers:handler(ev)buf = buf[required_len:]required_len = ofproto_common.OFP_HEADER_SIZE# We need to schedule other greenlets. Otherwise, ryu# can't accept new switches or handle the existing# switches. The limit is arbitrary. We need the better# approach in the future.count += 1if count > 2048:count = 0hub.sleep(0)　　

OpenFlow协议实现

　　OpenFlow协议解析部分代码大部分在ofproto目录下，少部分在controller目录下。首先介绍ofproto目录下的源码内容，再介绍controller目录下的ofp_event文件。

__init__

　　首先，__init__.py并不为空。该文件定义了两个功能类似的函数get_ofp_module()和get_ofp_modules()，前者用于取得协议版本对应的协议定义文件和协议解析模块，后者则取出整个字典。对应的字典在ofproto_protocol模块中定义。

ofproto\_protocol

　　在ofproto\_protocol定义了\_versions字典，具体如下：

_versions = {ofproto_v1_0.OFP_VERSION: (ofproto_v1_0, ofproto_v1_0_parser),ofproto_v1_2.OFP_VERSION: (ofproto_v1_2, ofproto_v1_2_parser),ofproto_v1_3.OFP_VERSION: (ofproto_v1_3, ofproto_v1_3_parser),ofproto_v1_4.OFP_VERSION: (ofproto_v1_4, ofproto_v1_4_parser),}

　　除此之外，该文件还定义了Datapath的父类ProtocolDesc，此类基本上只完成了与协议版本相关的内容。该类最重要的两个成员是self.ofproto和self.ofproto\_parser，其值指明所本次通信所使用的OpenFlow协议的版本以及对应的解析模块。

ofproto\_common

　　ofproto\_common文件比较简单，主要定义了OpenFlow需要使用的公共属性，如监听端口，报头长度，报头封装格式等内容。

ofproto\_parser

　　ofproto\_parser文件定义了所有版本都需要的解析相关的公共属性。如定义了最重要的基类MsgBase(StringifyMixin)。

　　StringifyMixin类的定义在lib.stringify文件，有兴趣的读者可自行查看。MsgBase基类定义了最基础的属性信息，具体如下所示：

　　此外，该类还定义了基础的parser函数和serialize函数。基础的parser函数基本什么都没有做，仅返回一个赋值后的消息体。

　　serialize函数分为3部分，self.\_serialize\_pre(), self.\_serialize\_body()和self.\_serialize\_header()。本质上完成了header的序列化。关于body的序列化，将在对应的派生类中得到重写。

ofproto_v1_0

　　以1.0版本为例介绍ofproto\_v1\_x.py文件的作用。由于Ryu支持多版本的OpenFlow，所以在ofproto目录下，定义了从1.0到1.5版本的所有代码实现。所以其文件命名为ofproto\_v1_x.py，x从[1,2,3,4,5]中获得，分别对应相应的协议版本。

　　此类文件最重要的一个目的是定义了所有需要的静态内容，包括某字段的所有选项以及消息封装的格式以及长度。与OpenFlow消息内容相关的有协议的类型，动作的类型，port的类型等。此外对应每一个报文，都需要定义其封装的格式，以及封装的长度。Ryu采用了Python的Struct库去完成数据的解封装工作，关于Struct的介绍将在后续内容介绍。具体定义内容举例如下：

　　OFP\_HEADER\_PACK\_STR = '!BBHI'的意思是将header按照8|8|16|32的长度封装成对应的数值。在Python中分别对应的是1个字节的integer|一个字节的integer|2个字节的integer|4个字节的integer。

　　calcsize函数用于计算对应的format的长度。

ofproto_v1_0_parser

　　本模块用于定义报文的解析等动态内容。模块中定义了与OpenFlow协议对应的Common\_struct及message type对应的类。每一个message对应的类都是有MsgBase派生的，其继承了父类的parser函数和serialize函数。若报文无消息体，如Hello报文，则无需重写parser和serialize函数。

　　本模块定义了几个重要的全局函数：\_set\_msg\_type，\_register\_parser，msg\_parser和\_set\_msg\_reply。其作用介绍如下：

  • _set_msg_type: 完成类与ofproto模块中定义的报文名字的映射，原因在于ofproto模块定义的名字并不是类名，而解析时需要使用ofproto中的名字。
  • _register_parser：完成对应的类与类中的parser函数的映射，当解析函数从ofproto模块的名字映射到类之后，若需要解析，则需从类对应到对应的解析函数。parser函数是一个类函数，所以在使用时必须传入对应的类的对象作为参数。
  • msg_parser：从_MSG_PARSERS中获取对msg_type的parser，并返回解析之后的内容。
  • _set_msg_reply：完成该类与对应的回应报文的映射。
def _set_msg_type(msg_type):'''Annotate corresponding OFP message type'''def _set_cls_msg_type(cls):cls.cls_msg_type = msg_typereturn clsreturn _set_cls_msg_typedef _register_parser(cls): '''class decorator to register msg parser''' assert cls.cls_msg_type is not None assert cls.cls_msg_type not in _MSG_PARSERS _MSG_PARSERS[cls.cls_msg_type] = cls.parser return cls @ofproto_parser.register_msg_parser(ofproto.OFP_VERSION) def msg_parser(datapath, version, msg_type, msg_len, xid, buf): parser = _MSG_PARSERS.get(msg_type) return parser(datapath, version, msg_type, msg_len, xid, buf) def _set_msg_reply(msg_reply): '''Annotate OFP reply message class''' def _set_cls_msg_reply(cls): cls.cls_msg_reply = msg_reply return cls return _set_cls_msg_reply

　　报文如果有消息体，则需要重写parser函数或者serialize函数，具体根据报文内容而不一样。此处，分别以Packet\_in和Flow\_mod作为parser的案例和serialize的案例，示例如下：

　　此模块代码量大，包括OpenFlow协议对应版本内容的完全描述。分类上可分为解析和序列化封装两个重点内容。读者在阅读源码时可根据需求阅读片段即可。

Inet & ether

　　这两个模块非常简单，ether定义了常用的以太网的协议类型及其对应的代码；inet定义了IP协议族中不同协议的端口号，如TCP=6。

oxm_field

　　在1.3等高版本OpenFlow中，使用到了oxm\_field的概念。oxm全称为OpenFlow Extensible Match。当OpenFlow逐渐发展成熟，flow的match域越来越多。然而很多通信场景下使用到的匹配字段很少，甚至只有一个。OXM是一种TLV格式，使用OXM可以在下发流表时仅携带使用到的match域内容，而放弃剩余的大量的match域。当使用的match域较少时，统计概率上会减少报文传输的字节数。

nx_match

　　该文件定义了nicira extensible match的相关内容。

ofp_event

　　这个模块的位置并不再ofproto，而位于controller目录下。controller模块下的event定义了基础的事件基类。ofp\_event模块完成了OpenFlow报文到event的生成过程。模块中定义了EventOFPMsgBase(event.EventBase)类和\_ofp\_msg\_name\_to\_ev\_name(msg\_name)等函数的定义。相关函数都非常的简单，可从函数名了解到其功能。示例代码如下：

def _ofp_msg_name_to_ev_name(msg_name):return 'Event' + msg_name

Struct lib

　　Python的struct库是一个简单的，高效的数据封装\解封装的库。该库主要包含5个函数，介绍如下：

  • struct.pack(fmt, v1, v2, ...)： 将V1,V2等值按照对应的fmt(format)进行封装。
  • struct.pack_into(fmt, buffer, offset, v1, v2, ...)：将V1,V2等值按照对应的fmt(format)封装到buffer中，从初始位置offset开始。
  • struct.unpack(fmt, string): 将string按照fmt的格式解封
  • struct.unpack_from(fmt, buffer[offset=0，])： 按照fmt的格式，从offset开始将buffer解封。
  • struct.calcsize(fmt)： 计算对应的fmt的长度。

　　更详细的封装语法，请查看struct对应的链接。此处仅对常用语法进行介绍：

  • ！：大端存储
  • c: char
  • B： 一个字节长度，unsigned char.
  • H：两个字节，16位
  • I： 4个字节，int型
  • Q: 64bits
  • x: padding
  • 3x：3个字节的padding
  • 5s: 5字节的字符串









1.5  Ryu的处理流程

  •  入口函数执行流程

  • 事件处理流程

  • 补充说明







1.6  ryu运行

 　　从main函数入手，讲述RYU的ryuapp基类细节、app_manager类如何load apps，注册并运行application，Event的产生以及分发，还有最重要的应用ofp_handler。

main()

　　RYU的main函数在ryu/cmd/manager.py文件中，部分内容如下：

　　首先从CONF文件中读取出app list。如果ryu-manager 命令任何参数，则默认应用为ofp_handler应用。紧接着实例化一个AppManager对象，调用load_apps函数将应用加载。调用create_contexts函数创建对应的contexts, 然后调用instantiate_apps函数将app_list和context中的app均实例化。启动wsgi架构，提供web应用。最后将所有的应用作为任务，作为coroutine的task去执行，joinall使得程序必须等待所有的task都执行完成才可以退出程序。最后调用close函数，关闭程序，释放资源。以下的部分将以主函数中出现的调用顺序为依据，展开讲解。

OFPHandler

　　上文说到，如果没有捕获Application输入，那么默认启动的应用是OFPHandler应用。该应用主要用于处理OpenFlow消息。在start函数初始化运行了一个OpenFlowController实例。OpenFlowController类将在后续介绍。

　　OFPHandler应用完成了基本的消息处理，如hello_handler：用于处理hello报文，协议版本的协商。其处理并不复杂，但是值得注意的一点是装饰器：Decorator的使用。

Decorator

　　Python修饰器的函数式编程 Python Decorator可以看作是一种声明，一种修饰。以下举例参考自Coolshell。举例如下：

　　实际上等同于foo = decorator(foo), 而且它还被执行了。举个例子：

　　运行之后，就会输出   you  EVOL me

　　多个decorator:

　　这相当于：

　　而带参数的decorator:

　　相当于

　　decorator(arg1,arg2)将生成一个decorator。

class式的 Decorator

class myDecorator(object):def __init__(self, fn):print "inside myDecorator.__init__()"self.fn = fndef __call__(self):self.fn()print "inside myDecorator.__call__()"@myDecorator
def aFunction():print "inside aFunction()"print "Finished decorating aFunction()"aFunction()


#结果：

>>>
inside myDecorator.__init__()
Finished decorating aFunction()
inside aFunction()
inside myDecorator.__call__()
>>>



　　@decorator使用时，__init__被调用，当function被调用是，执行__call__函数，而不执行function,所以在__call__函数中需要写出self.fn = fn，更多内容可以直接访问Python Decorator Library。

OpenFlowController

　　前一部分提到OFPHandle的start函数会将OpenFlowController启动。本小节介绍OpenFlowController类。该类的定义在ryu/cmd/controller.py文件中。OpenFlowController.__call__()函数启动了server_loop()函数，该函数实例化了hub.py中的StreamServer类，并将handler函数初始化为datapath_connection_factory函数，并调用serve_forever()，不断进行socket的监听。StreamServer定义如下：

Datapath

　　Datapath类在RYU中极为重要，每当一个datapath实体与控制器建立连接时，就会实例化一个Datapath的对象。 该类中不仅定义了许多的成员变量用于描述一个datapath，还管理控制器与该datapath通信的数据收发。其中_recv_loop函数完成数据的接收与解析，事件的产生与分发。

　　@_deactivate修饰符作用在于在Datapath断开连接之后，将其状态is_active置为False。self.ofp_brick.send_event_to_observers(ev, self.state) 语句完成了事件的分发。self.brick的初始化语句可以在self.__init__函数中找到：

　　由上可知，self.ofp_brick实际上是由service_brick（中文可以成为：服务链表？）中的“ofp_event”服务赋值的。在每一个app中，使用@set_ev_cls(ev_cls,dispatchers)时，就会将实例化ofp_event模块，执行文件中最后一句：

　　register_service函数实体如下：

　　其中inspect.stack()[1]返回了调用此函数的caller, inspect.getmodule(frm[0])返回了该caller的模块，当前例子下，module=ofp_event。

　　我们可以通过ryu-manager --verbose来查看到输出信息，从而印证这一点。

　　所以当运行ofp_handler应用时，就会注册ofp_event service，为后续的应用提供服务。分发事件之后，还要处理自身订阅的事件，所以首先找到符合当前state的caller,然后调用handler。_caller类可以在handler.py文件中找到，包含dispatchers和ev_source两个成员变量。前者用于描述caller需要的state,后者是event产生者的模块名称。

　　对应的发送循环由_send_loop完成。self.send_p是一个深度为16的发送queue。

　　serve函数完成了发送循环的启动和接受循环的启动。启动一个coroutine去执行self._send_loop()， 然后马上主动发送hello报文到datapath(可以理解为交换网桥：Bridge)，最后执行self._recv_loop()。

　　而serve函数又在datapath_connection_factory函数中被调用。当然向外提供完整功能的API就是这个。所以在OpenFlowController类中可以看到在初始化server实例的时候，handler赋值为datapath_connection_factory。其中使用到的contextlib module具体内容不作介绍，读者可自行学习。

　　到此为止，OFPHandler应用的功能实现介绍完毕。RYU启动时，需要启动OFPHandler，才能完成数据的收发和解析。更多的上层应用逻辑都是在此基础之上进行的。若要开发APP则需要继承RyuApp类，并完成observer监听事件，以及注册handler去完成事件处理。

RyuApp

　　RyuApp类是RYU封装好的APP基类，用户只需要继承该类，就可以方便地开发应用。而注册对应的observer和handler都使用@derocator的形式，使得开发非常的简单高效，这也是Python的优点之一吧。RyuApp类的定义在ryu/base/app_manager.py文件中。该文件实现了两个类RyuApp和AppManager。前者用于定义APP基类，为应用开发提供基本的模板，后者用于Application的管理，加载应用，运行应用，消息路由等功能。

　　app_manager.py文件中import了instpect和itertools module，从而使得开发更方便简洁。inspect模块提供了一些有用的方法，用于类型检测，获取内容，检测是否可迭代等功能。itertools则是一个关于迭代器的模块，可以提供丰富的迭代器类型，在数据处理上尤其有用。

_CONTEXT

　　这是一个极其难理解的概念。博主的理解是，_CONTEXT内存储着name:class的key value pairs。为什么需要存储这个内容？实际上这个_CONTEXT携带的信息是所有本APP需要依赖的APP。需要在启动本应用之前去启动，以满足依赖的，比如一个simple_switch.py的应用，如果没有OFPHandler应用作为数据收发和解析的基础的话，是无法运行的。具体文档如下：

_EVENTS

　　用于记录本应用会产生的event。但是当且仅当定义该event的语句在其他模块时才会被使用到。

self.__init__

　　__init__函数中初始化了许多重要的成员变量，如self.event_handler用于记录向外提供的事件处理句柄，而self.observer则刚好相反，用于通知app_manager本应用监听何种类型的事件。self.event是事件队列。

self.start

　　start函数将启动coroutine去处理_event_loop，并将其加入threads字典中。

self._event_loop

　　_event_loop函数用于启动事件处理循环，通过调用self.get_handlers(ev, state)函数来找到事件对应的handler，然后处理事件。

event dispatch

　　应用中可以通过@set_ev_cls修饰符去监听某些事件。当产生event时，通过event去get observer，得到对应的观察者，然后再使用self.send_event函数去发送事件。在这里，实际上就是直接往self.event队列中put event。

　　其他函数如注册handler函数：register_handler，注册监听函数：register_observer等都是非常简单直白的代码，不再赘述。

AppManager

　　AppManager类是RYU应用的调度中心。用于管理应用的添加删除，消息路由等等功能。

　　首先从启动函数开始介绍，我们可以看到run_apps函数中的代码和前文提到的main函数语句基本一样。首先获取一个对象，然后加载对应的apps，然后获取contexts，context中其实包含的是本应用所需要的依赖应用。所以在调用instantiate_apps函数时，将app_lists内的application和contexts中的services都实例化，然后启动协程去运行这些服务。

load_apps

　　首先从创建一个apps_lists的生成器（个人理解应该是生成器而非迭代器）。在while循环中，每次pop一个应用进行处理，然后将其本身和其context中的内容添加到services中，再去调用get_dependent_services函数获取其依赖应用，最后将所有的依赖services添加到app_lists中，循环至最终app_lists内元素全都pop出去，完成application的加载。

create_contexts

　　context实例化函数将context中name:service class键值对的内容实例化成对应的对象，以便加入到services 列表中，从而得到加载。首先从列表中取出对应数据，然后判断是否时RyuApp的子类，是则实例化，否则直接赋值service class。load_app函数在读取的时候还会再次判断是否是RyuApp子类。

instantiate_apps

　　此函数调用了self._instantiate函数，在_instantiate函数中又调用了register_app()函数，此函数将app添加到SERVICE_BRICKS字典之中，然后继续调用了ryu.controller.handler 中的 register_instance函数，最终完成了应用的注册。此后继续调用self._update_bricks函数完成了服务链表的更新，最后启动了所有的应用。

_update_bricks

　　此函数完成了更新service_bricks的功能。首先从获取到service实例，然后再获取到service中的方法，若方法有callers属性，即使用了@set_ev_cls的装饰符，拥有了calls属性。（caller类中的ev_source和dispatcher成员变量描述了产生该event的source module， dispatcher描述了event需要在什么状态下才可以被分发。如：HANDSHAKE_DISPATCHER，CONFIG_DISPATCHER等。）最后调用register_observer函数注册了observer。

ryu.controller.handler.register_instance

　　以上的部分介绍了App的注册，observer的注册，handler的查找和使用，但是，始终没有提到handler在何处注册。实际上，handler的注册在register_instance部分完成了。为什么他的位置在handler文件，而不在app_manager文件呢？个人认为可能是为了给其他非Ryu APP的模块使用吧。



2. RYU实践

2.1 二层交换机

　　　　http://ryu.readthedocs.org/en/latest/writing_ryu_app.html

第一步：

ryu.base import app_manager：该文件中定义了RyuApp基类，开发APP需要继承该基类；

保存为L2Switch.py    运行： ryu-manager L2Switch.py

from ryu.base import app_managerclass L2Switch(app_manager.RyuApp):def __init__(self, *args, **kwargs):super(L2Switch, self).__init__(*args, **kwargs)



第二步：

ofp_event完成了事件的定义，从而我们可以在函数中注册handler，监听事件，并作出回应。

packet_in_handler方法用于处理packet_in事件。

@set_ev_cls修饰符用于告知RYU，被修饰的函数应该被调用。第一个参数表示事件发生时应该调用的函数，第二个参数告诉交换机只有在交换机握手完成之后，才可以被调用。



数据操作：

  • ev.msg：每一个事件类ev中都有msg成员，用于携带触发事件的数据包。
  • msg.datapath：已经格式化的msg其实就是一个packet_in报文，msg.datapath直接可以获得packet_in报文的datapath结构。datapath用于描述一个交换网桥。也是和控制器通信的实体单元。datapath.send_msg()函数用于发送数据到指定datapath。通过datapath.id可获得dpid数据，在后续的教程中会有使用。
  • datapath.ofproto对象是一个OpenFlow协议数据结构的对象，成员包含OpenFlow协议的数据结构，如动作类型OFPP_FLOOD。
  • datapath.ofp_parser则是一个按照OpenFlow解析的数据结构。
  • actions是一个列表，用于存放action list，可在其中添加动作。
  • 通过ofp_parser类，可以构造构造packet_out数据结构。括弧中填写对应字段的赋值即可。

如果datapath.send_msg()函数发送的是一个OpenFlow的数据结构，RYU将把这个数据发送到对应的datapath。

from ryu.base import app_manager
from ryu.controller import ofp_event
from ryu.controller.handler import MAIN_DISPATCHER
from ryu.controller.handler import set_ev_clsclass L2Switch(app_manager.RyuApp):def __init__(self, *args, **kwargs):super(L2Switch, self).__init__(*args, **kwargs)@set_ev_cls(ofp_event.EventOFPPacketIn, MAIN_DISPATCHER)def packet_in_handler(self, ev):msg = ev.msgdatapath = msg.datapathofp = datapath.ofprotoofp_parser = datapath.ofproto_parseractions = [ofp_parser.OFPActionOutput(ofp.OFPP_FLOOD)]out = ofp_parser.OFPPacketOut(datapath=datapath, buffer_id=msg.buffer_id, in_port=msg.in_port,actions=actions)datapath.send_msg(out)



第三步：

import struct
import loggingfrom ryu.base import app_manager
from ryu.controller import mac_to_port
from ryu.controller import ofp_event
from ryu.controller.handler import MAIN_DISPATCHER
from ryu.controller.handler import set_ev_cls
from ryu.ofproto import ofproto_v1_0
from ryu.lib.mac import haddr_to_bin
from ryu.lib.packet import packet
from ryu.lib.packet import ethernetclass L2Switch(app_manager.RyuApp):OFP_VERSIONS = [ofproto_v1_0.OFP_VERSION]#define the version of OpenFlowdef __init__(self, *args, **kwargs):super(L2Switch, self).__init__(*args, **kwargs)self.mac_to_port = {}def add_flow(self, datapath, in_port, dst, actions):ofproto = datapath.ofprotomatch = datapath.ofproto_parser.OFPMatch(in_port = in_port, dl_dst = haddr_to_bin(dst))mod = datapath.ofproto_parser.OFPFlowMod(datapath = datapath, match = match, cookie = 0,command = ofproto.OFPFC_ADD, idle_timeout = 10,hard_timeout = 30,priority = ofproto.OFP_DEFAULT_PRIORITY,flags =ofproto.OFPFF_SEND_FLOW_REM, actions = actions)datapath.send_msg(mod)@set_ev_cls(ofp_event.EventOFPPacketIn, MAIN_DISPATCHER)def packet_in_handler(self, ev):msg = ev.msgdatapath = msg.datapathofproto = datapath.ofprotopkt = packet.Packet(msg.data)eth = pkt.get_protocol(ethernet.ethernet)dst = eth.dstsrc = eth.srcdpid = datapath.id    #get the dpidself.mac_to_port.setdefault(dpid, {})self.logger.info("packet in %s %s %s %s", dpid, src, dst , msg.in_port)#To learn a mac address to avoid FLOOD next time.self.mac_to_port[dpid][src] = msg.in_portout_port = ofproto.OFPP_FLOOD#Look up the out_port if dst in self.mac_to_port[dpid]:out_port = self.mac_to_port[dpid][dst]ofp_parser = datapath.ofproto_parseractions = [ofp_parser.OFPActionOutput(out_port)]if out_port != ofproto.OFPP_FLOOD:self.add_flow(datapath, msg.in_port, dst, actions)#We always send the packet_out to handle the first packet.packet_out = ofp_parser.OFPPacketOut(datapath = datapath, buffer_id = msg.buffer_id,in_port = msg.in_port, actions = actions)datapath.send_msg(packet_out)#To show the message of ports' status.@set_ev_cls(ofp_event.EventOFPPortStatus, MAIN_DISPATCHER)def _port_status_handler(self, ev):msg = ev.msgreason = msg.reasonport_no = msg.desc.port_noofproto = msg.datapath.ofprotoif reason == ofproto.OFPPR_ADD:self.logger.info("port added %s", port_no)elif reason == ofproto.OFPPR_DELETE:self.logger.info("port deleted %s", port_no)elif reason == ofproto.OFPPR_MODIFY:self.logger.info("port modified %s", port_no)else:self.logger.info("Illeagal port state %s %s", port_no, reason)



2.2 simple-switch.py 的APP测试

　　在mininet上模拟一台交换机（s1）三台主机（h1,h2,h3），然后远端连接RYU控制器，使用127.0.0.1，和6633端口建立连接

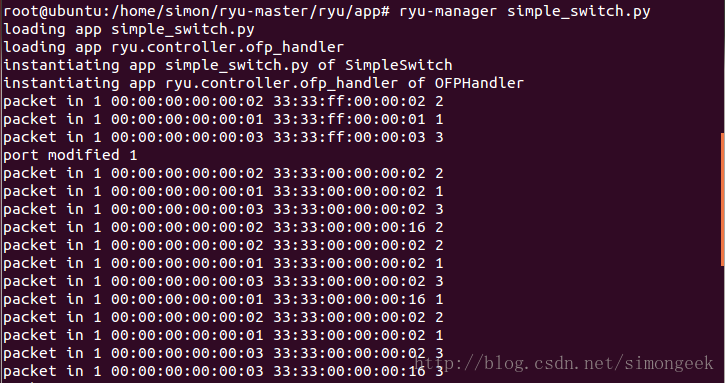

　　第一，在RYU控制器开启simple-switch.py的APP，输入命令：ryu-manager simple-switch.py：

　　第二，在另外一个终端上建立mininet模拟拓扑，输入命令：mn --topo single,3 --mac --switch ovsk --controller remote

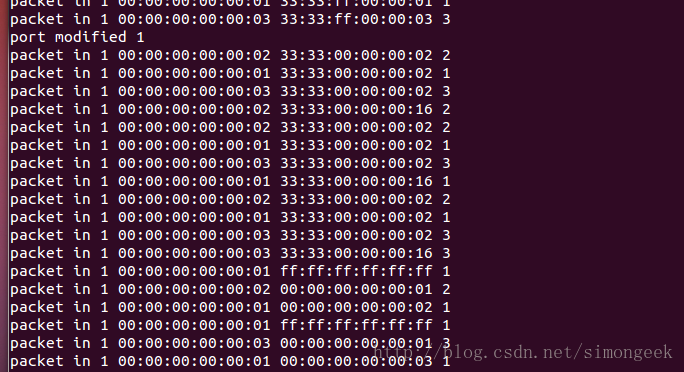

　　         然后在RYU的那个终端就会显示连接的建立，同时，也会同步一些交换机和控制器建立连接的信息，如图：

　　此时，在交换机的转发流表是空的，因此此时主机之间是不可以通信的，在使用h1去ping h2的时候，就会自动建立流表

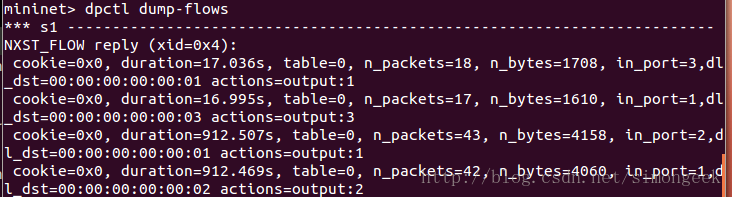

　　注意是先进行广播，然后建立反方向的流表，然后建立正方向的流表。流表如图：











资料出处：

　　http://ryu.readthedocs.org/en/latest/api_ref.html

　　http://www.sdnlab.com/6395.html

　　http://www.sdnlab.com/12838.html



转载于:https://www.cnblogs.com/zxqstrong/p/4789105.html
