43张图详解计算机网络，看这一篇就够了

计算机网络是任何IT从业者必备的基础知识，网络安全工程师也不例外，但事实上，却有许多朋友都不了解，今天用43张图详解计算机网络，包括计算机网络的概念、物理层、链路层、网络层、运输层、应用层的基础讲解和应用方法，新手学计算机网络看这一篇就足矣，话不多说，直接上图！

计算机网络概述

概念：网络把主机连接起来，而互联网是把多种不同的网络连接起来，因此互联网是网络的网络。

计算机网络主要包括三个部分：

• 计算机（包括客户端、服务器）

• 网络设备（路由器、交换机、防火墙等）

• 传输介质（有线和无线）

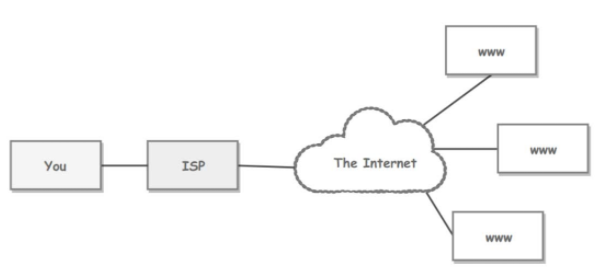

ISP

互联网服务提供商ISP可以从互联网管理机构获得许多IP地址，同时拥有通信线路以及路由器等联网设备，个人或机构向ISP缴纳一定的费用就可以接入互联网。

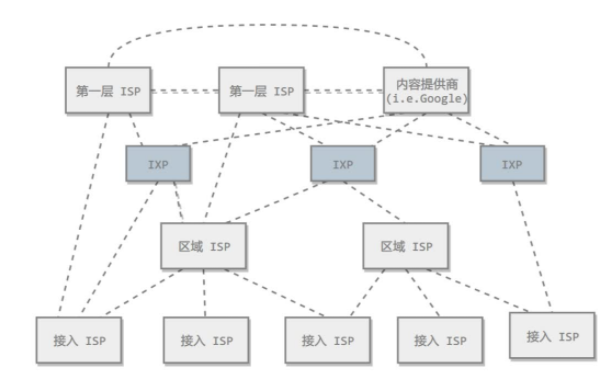

目前的互联网是一种多层次ISP结构，ISP根据覆盖面积的大小分为主干ISP、地区ISP和本地ISP。互联网交换点IXP允许两个ISP直接相连而不用经过第三个ISP。

主机之间的通信方式

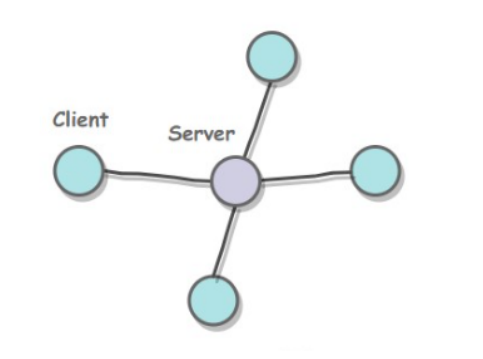

1、客户-服务器（C/S）

客户即是服务请求方，服务器是服务提供方。

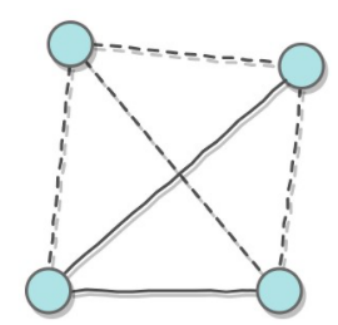

2、对等（P2P）

不区分客户和服务器

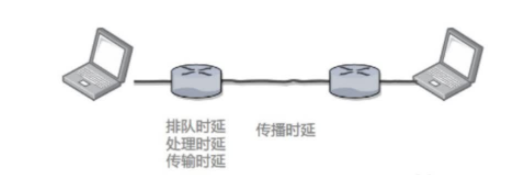

时延

总时延=发送时延+传播时延+处理时延+排队时延

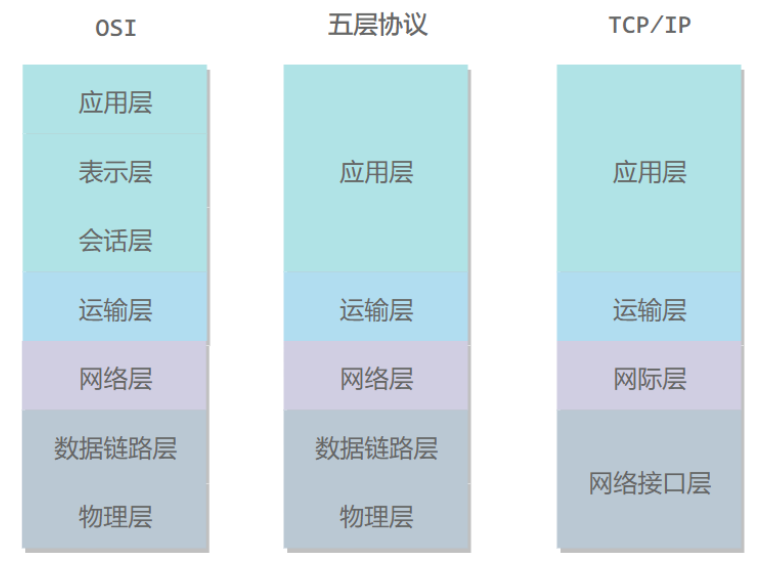

计算机网络体系结构

OSI：应用层、表示层、会话层、传输层、网络层、数据链路层、物理层

五层协议：应用层、运输层、网络层、数据链路层、物理层

TCP/IP：应用层、运输层、网际层、网络接口层

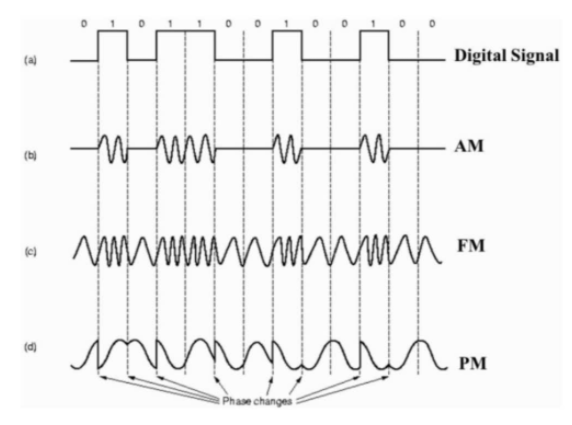

带通调制

模拟信号是连续的信号，数字信号是离散的信号。带通调制把数字信号转换为模拟信号。

数据链路层

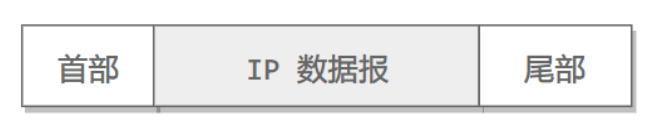

封装成帧（将网络层传下来的分组添加首部和尾部，用于标记帧的开始和结束）

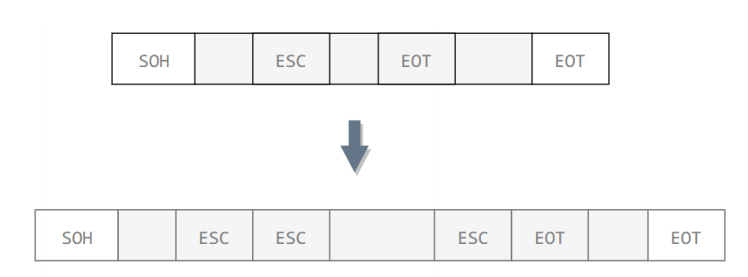

透明传输（透明表示一个实际存在的事物看起来好像不存在一样）

差错检测（目前数据链路层广泛使用了循环冗余检验来检查比特差错）

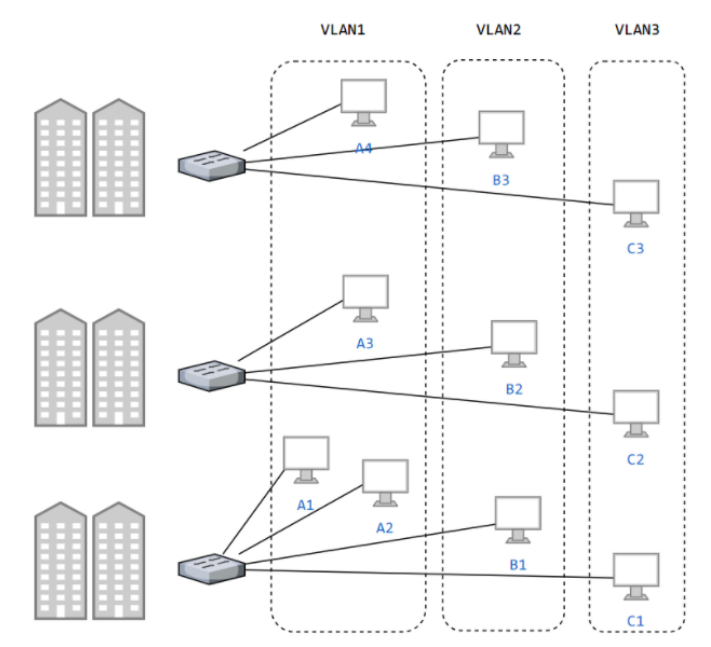

虚拟局域网

虚拟局域网可以建立与物理位置无关的逻辑组，只有在同一个虚拟局域网中的成员才会收到广播信息，例如下图中（A1、A2、A3、A4）属于一个虚拟局域网，A1发送的广播会被A2、A3、A4收到，而其它站点收不到。

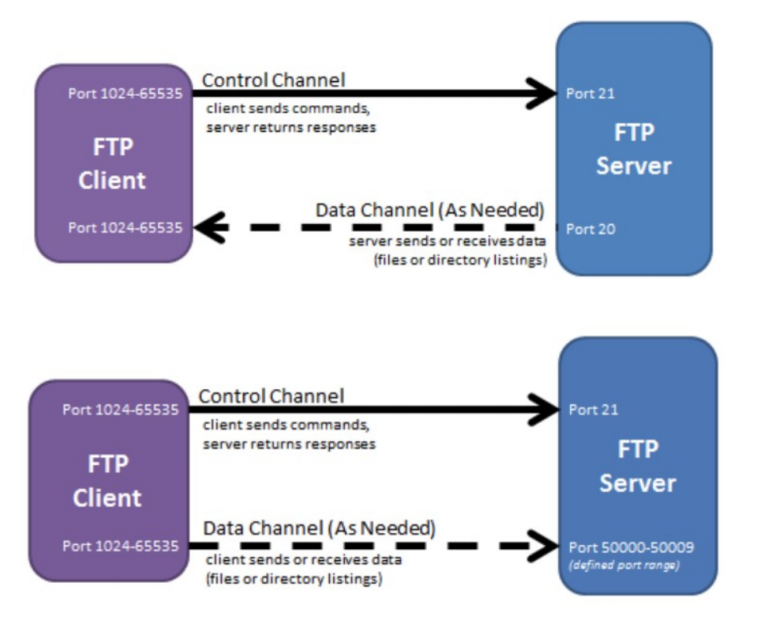

文件传输协议FTP

FTP 在运输层使用 TCP，并且需要建立两个并行的 TCP 连接：控制连接和数据连接。控制连接在整个会话期间一直保持打开，而数据连接在数据传送完毕之后就关闭。控制连接使用端口号 21，数据连接使用端口号 20。

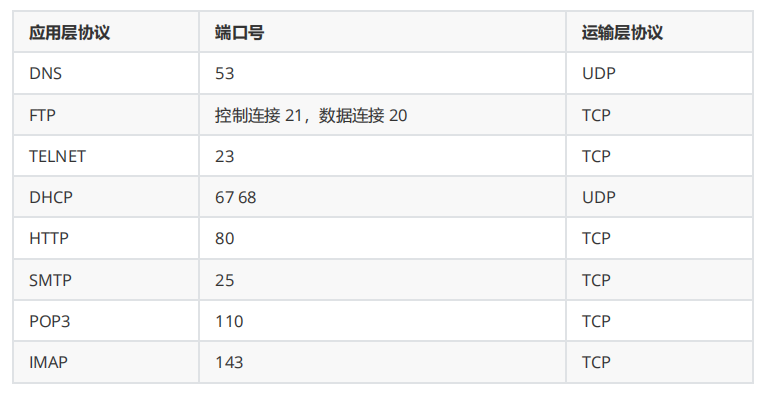

常用端口

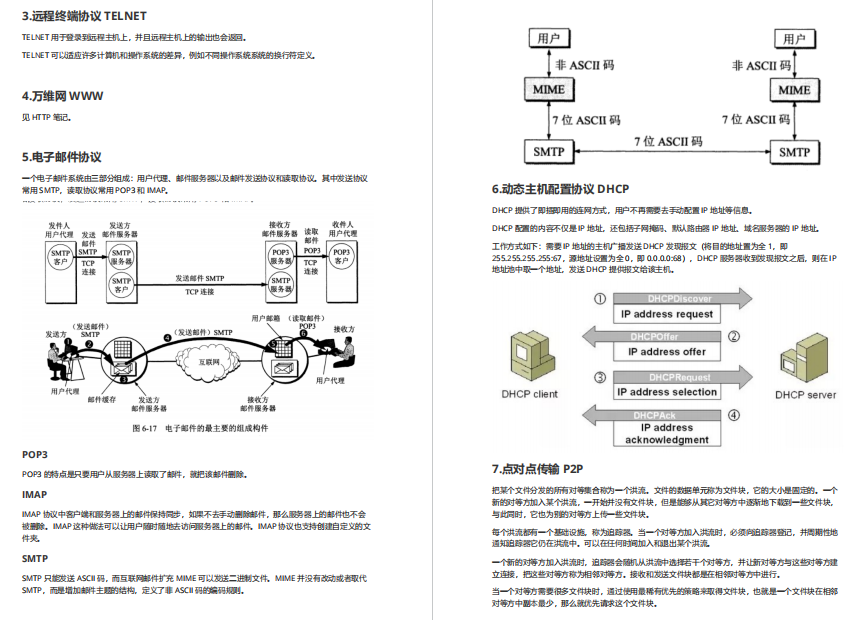

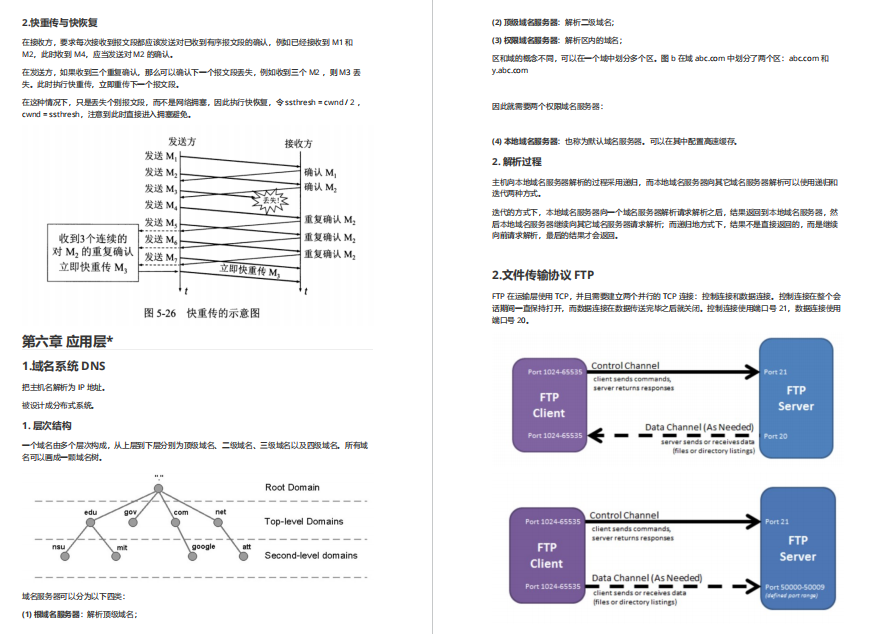

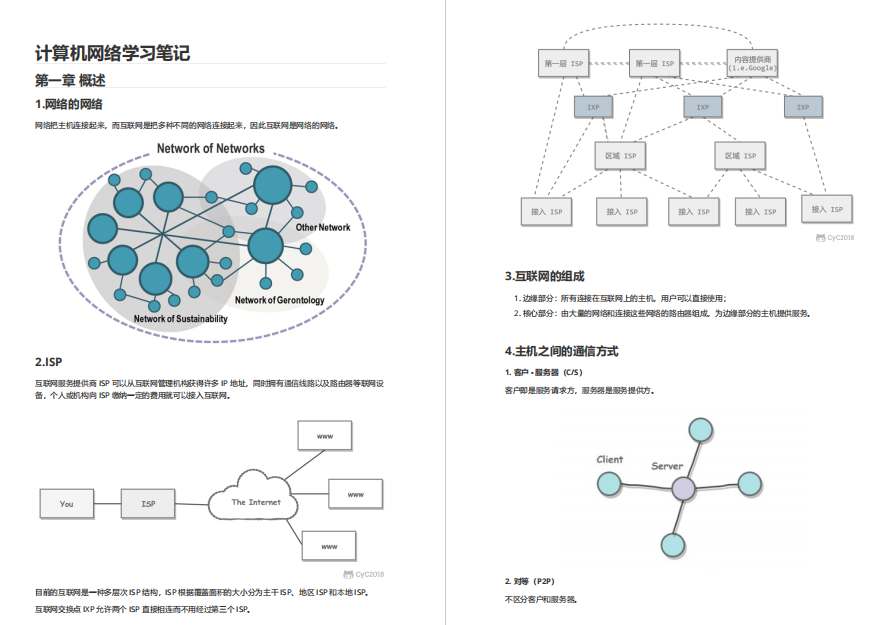

计算机网络学习笔记

以上内容来自《计算机网络学习笔记》的部分节选，该笔记图例配有文字说明，清晰易懂，感兴趣的朋友可以看一看。
