视频编解码基础知识

视频编码技术框架

视频编码技术自诞生以来，不断更新换代，致力于更优的编码效率和压缩效果，而更高的压缩效率来源于更高效的编码算法。

虽然各种视频编码标准及其算法之间略有区别，但它们的编码架构都是类似的。自第一代编码标准诞生以来，各种视频编码标准均采用混合编码 (Hybrid Coding) 框架，通用处理流程依次为预测、变换、量化、熵编码，并且每个流程都以块作为处理单位。

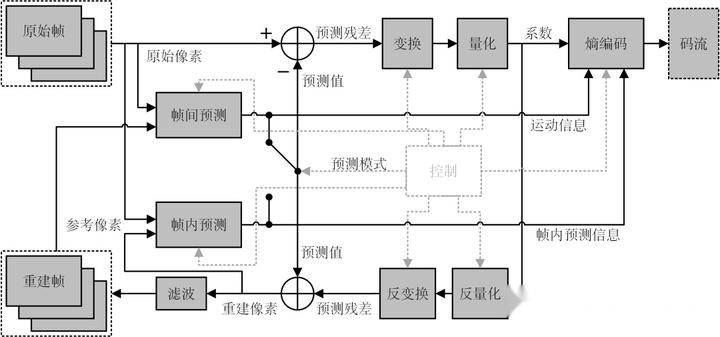

下图是混合编码框架的示意图。

编码时，首先读入原始图像块，而后基于重建图像，选择进行帧内或帧间预测，从而得到预测图像块。原始图像块和预测图像块之差即为（变换前的）残差数据块，对其进行变化和量化之后，便可得到能量更为集中的系数数据块。系数数据块一方面会和预测模式一起经过熵编码，得到压缩后的码流；另一方面会经过反量化、反变换，得到（变换后的）残差数据块，将其与预测图像块相加即可得到重建图像块。此外，重建环路中的环路滤波可提升视频的主观和客观质量。

为了提高压缩的效果，视频编码标准会提供一系列的编码工具，而编码的过程其实就是在选择这些编码工具及其组合的过程。越先进的标准，其提供的编码工具一般也越多。

视频编码标准

H.261标准可以认为是混合编码标准的鼻祖，应用于可视电话、会议电视等方面。

H.262标准等同于MPEG-2的视频部分，支持按帧或场进行分块，应用范围包括数字卫星电视、数字有线电视等，也成为了DVD的核心技术，并且也成功地适用于后来的高清电视(HDTV）。

H.263标准则进一步提出了许多新的编码技术选项，包括无限制的运动矢量模式、基于语法的算术编码、高级预测模式、PB帧模式等，使得H.263的编码性能大大提升，成为低码率视频会议应用首选的编码算法。

H.264(AVC)标准仍然沿用混合编码框架，并在混合编码的框架下增加了对更多先进编码技术的支持，包括多方向帧内预测、多参考帧运动补偿、可变的分块大小、1/4像素精度的运动补偿、4×4及8×8整数DCT变换、内容自适应的环路去方块滤波、自适应熵编码CABAC（上下文自适应二进制算术编码）和CAVLC（上下文自适应变长编码）等。H.264具有优秀的编码性能、网络适配性以及抗出错性能。因此，H.264在视频存储、广播、交互式网络视频等方面都得到了广泛的应用，至今仍是应用最为广泛的编码标准。

H.265(HEVC)标准相较于H.264标准，在保证相同视频质量的前提下，视频编码所需的码率进一步降低了50%，并控制编码端的计算复杂度增加不超过3倍。随着网络技术以及芯片处理能力的提升，H.265的出现使得在有限的带宽下能够传输更高质量的网络视频，能够支持4K和8K超高清视频的应用。H.265标准中，典型的技术创新包括基于大尺寸四叉树(Quad-tree)块的划分技术和残差编码结构、更多角度的帧内预测、运动矢量合并模式、高精度运动补偿、自适应环路滤波等。

H.266(VVC)标准的编码效率要远超H.26x系列标准的前几代，在相同的视觉质量下，H.266的码率相较于H.265可降低40%左右。除了传统的应用领域外，H.266标准的关键应用领域还特别包括了超高清视频，高动态范围、宽色域视频、沉浸式媒体应用等。

视频编码技术发展

以下总结了H.266标准相较于H.265标准新增的部分技术[1]，从中可以感受到视频编码标准的更新思路及趋势。

块划分

1. CTU最大尺寸为128x128
2. CU划分除四叉树外，还支持二叉树和三叉树划分
3. 亮度和色度CTB可以独立划分

帧内预测

1. 常规预测模式：65个角度模式、28个宽角度模式
2. 矩阵加权帧内预测(MIP, Matrix-based intra prediction)
3. 多参考线帧内预测(MRL, Multi-reference lines intraprediction)
4. 帧内子块划分(ISP, Intra sub-partitions)
5. 跨分支线性预测(CCLM, Cross-component linear model)
6. 位置相关的组合预测(PDPC, Position-dependent prediction combination)

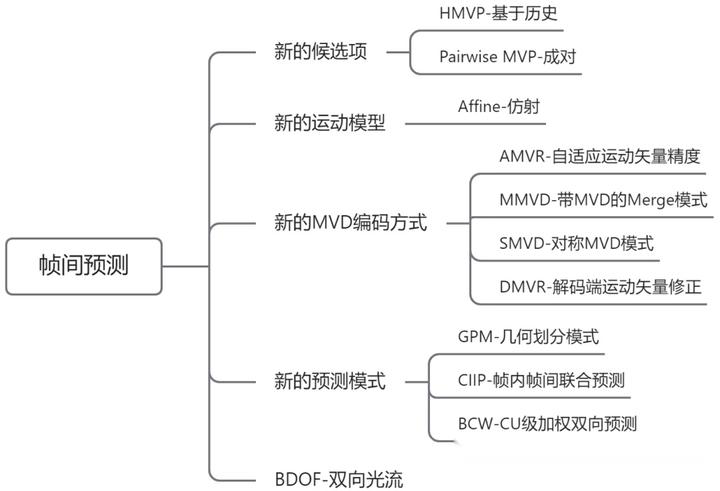

帧间预测

1. 新的候选项种类：History based MV、Pairwise MV等
2. 新的运动模型：仿射 (Affine)
3. 新的MVD编码方式

                ①自适应运动适量精度 (AMVR, Adaptive MV resolution)

                ②带有运动矢量差值的Merge模式 (MMVD, Merge MVD)

                ③对称MVD模式 (SMVD, Symmetric MVD)

                ④解码端运动矢量修正 (DMVR, Decoder-side MV refinement)

    4.新的预测模式

        双向光流(BDOF, Bi-directional optical flow)、光流预测细化 (PROF, Prediction refinement with opticalflow)

变换

1. 多变换核选择 (MTS, Multiple type transform)
2. 大尺寸变换块高频系数置零
3. 低频不可分离变换 (LFNST, Low-frequency non-separable transform)
4. 子块变换 (SBT, Sub-block trans-forms)

量化

1. 依赖标量量化 (DQ, Dependent quantization)

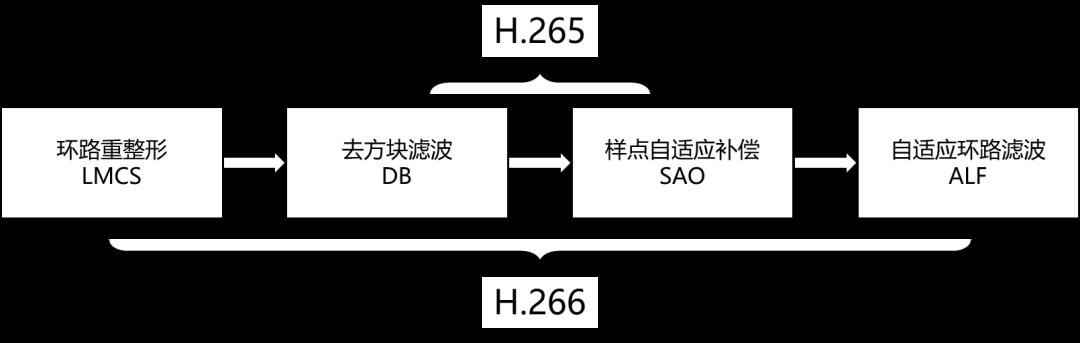

重建环路与环路滤波

1. 自适应环路滤波 (ALF, Adaptive loop filter)
2. 跨分量ALF (CCALF, Cross-component adaptive loopfilter)
3. 环路重整形 (LMCS, Luma mapping with chroma scaling)

其他

1. 色度残差联合编码 (JCCR, Joint coding of chroma residual)
2. 参考图像重采样 (RPR, Reference picture resampling)

总而言之，各代视频编码标准的更迭发展，无外乎是通过更大的块尺寸、更多的分块方法、更多的帧内和帧间预测模式、更高的精度、更多的变换函数、更多的环路滤波器选择、更有适应能力的熵编码，来获取更好的压缩效率和更好的质量。
