使用看门狗实现复位

使用看门狗实现复位

系统程序跑飞或进入死循环，系统需要有一定自恢复的功能，可以使用看门狗。

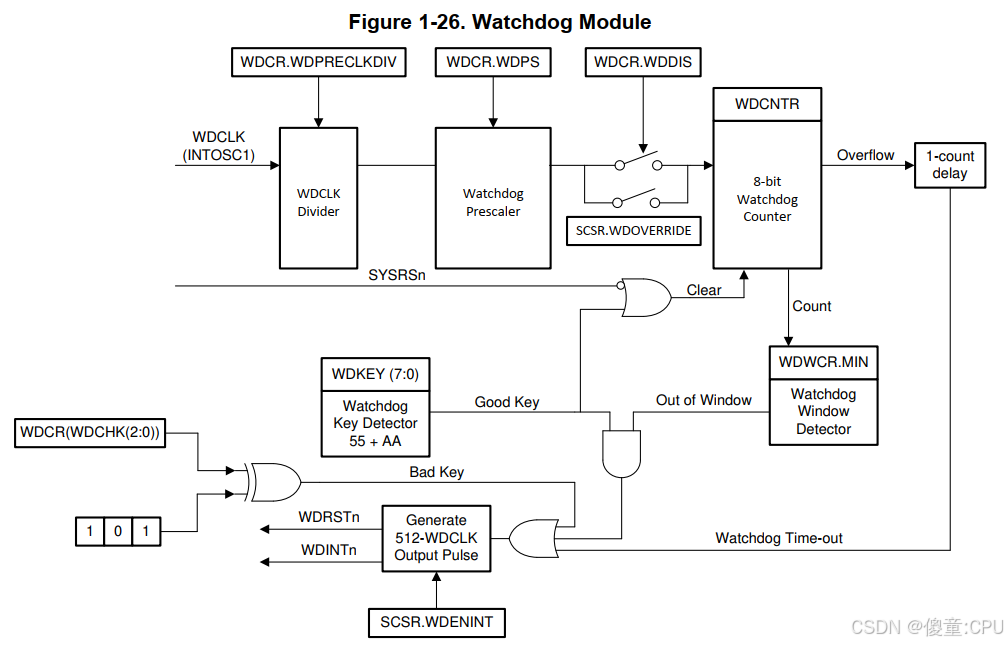

只要8位看门狗递增计数器达到最大值，看门狗模块就会产生512个振荡器时钟（OSCCLK）宽的输出脉冲。为了防止这种情况，用户可以禁用计数器，或者软件必须定期将0x55+0xAA序列写入看门狗密钥寄存器，以重置看门狗计数器。看门狗模块内的各种功能块。

看门狗电路运行

当看门狗复位发生时，WDRST和XRS信号在512个OSCCLK周期内被驱动为低电平。同样，如果启用了看门狗中断，当发生中断时，WDINT信号将在512个OSCCLK周期内被驱动为低电平。监视器不起作用，当OSCCLK不存在时无法生成重置。

看门狗寄存器

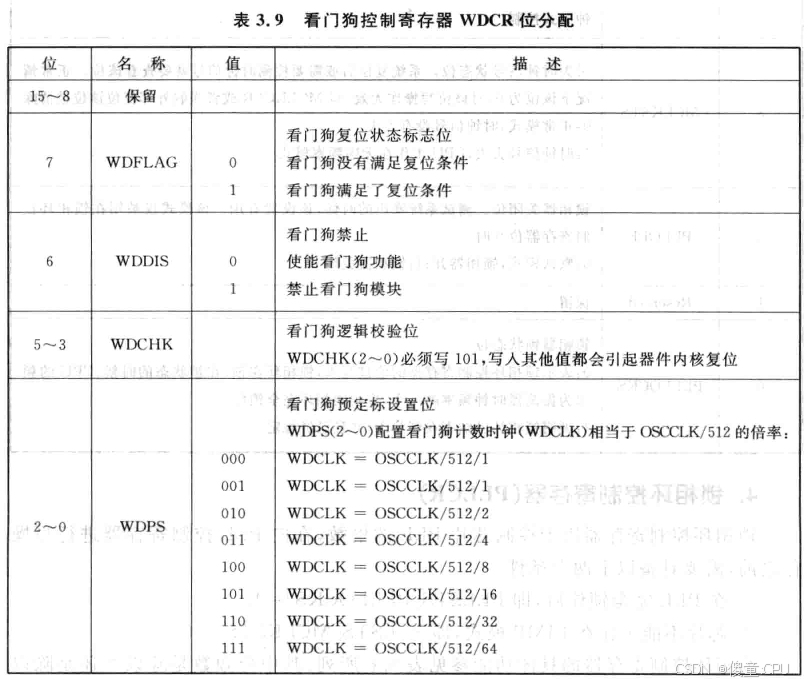

看门狗控制寄存器


系统控制和状态寄存器SCSR包含看门狗溢出位和看门狗中断屏蔽/使能位。
