电阻耐压参数学习总结

一. 引言

耐电压是电阻的一个重要但并不常用的参数，对于大多数应用，很少会考虑电阻的耐电压。但在高压电路设计中，电阻的耐压就必须重视，一旦忽略，轻则电路工作稳定性差，重则直接烧毁，电路失效。本文介绍了电阻的额定电压、最大过负荷电压以及介质耐压，并结合实际电路进行介绍。

二. 相关概念

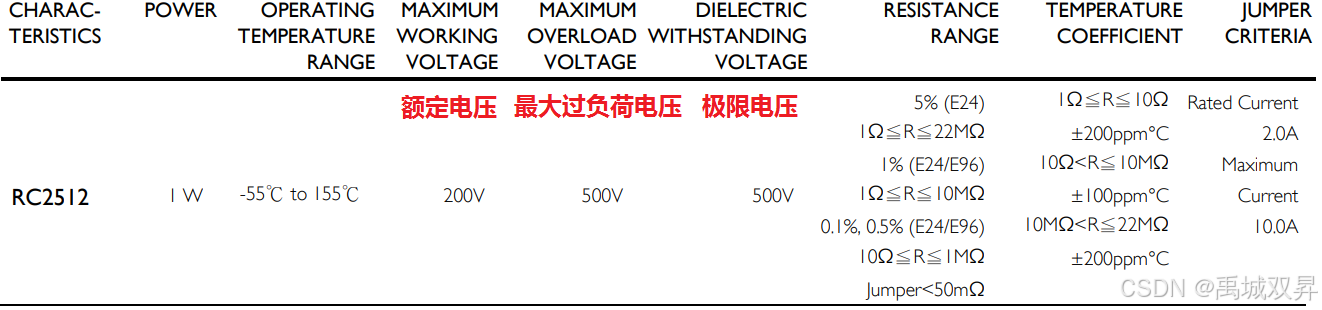

电阻的耐压值包括额定电压、最大过负荷电压以及耐电压（极限电压）。如图1所示，国巨2512封装1W的电阻规格书中标出的电压参数：额定电压200V、最大过负荷电压500V、极限电压500V。

1. 额定电压

电阻的额定电压是指在额定环境温度或引脚温度下可以连续施加的直流电压或交流电压的最大值。

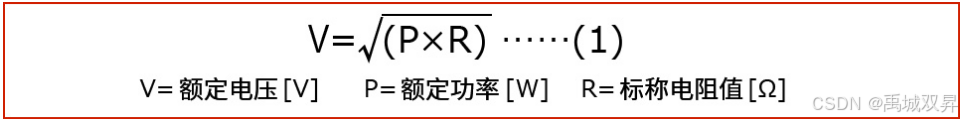

注意：当电阻值较高的情况下，由公式1计算出的电压值太大，连续施加该电压时可能会损坏电阻。此时，取公式1计算出的电压值和电阻耐电压之间的较小值作为额定电压。

2. 耐电压（极限电压）

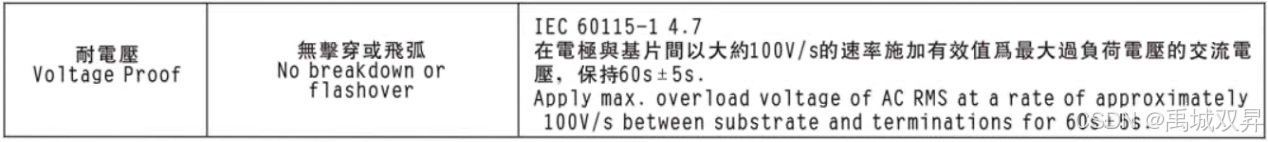

电阻的极限电压指电阻在不击穿或产生电弧的前提下能承受的最大连续工作电压，超过此值可能导致绝缘失效或内部击穿，造成永久性损坏。通常会在电极与基片之间以100V/S的速率施加1分钟的交流电压（市电电压的有效值）。

3. 最大过负荷电压

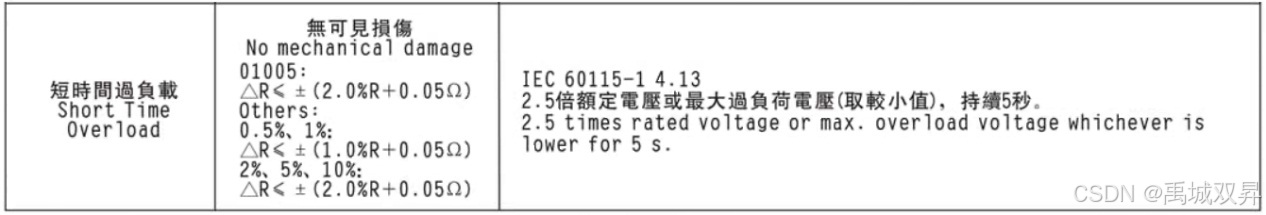

电阻的最大过负荷电压指在短时间内能够承受且不至于造成永久性损坏的超出正常工作电压的最大值，通常针对瞬态脉冲或短时过载情况。一般为额定电压的2.5倍或极限电压的2倍，如图4所示，按照IEC 60115-1 4.13标准，2.5倍额定电压，持续5s。

三. 应用实例

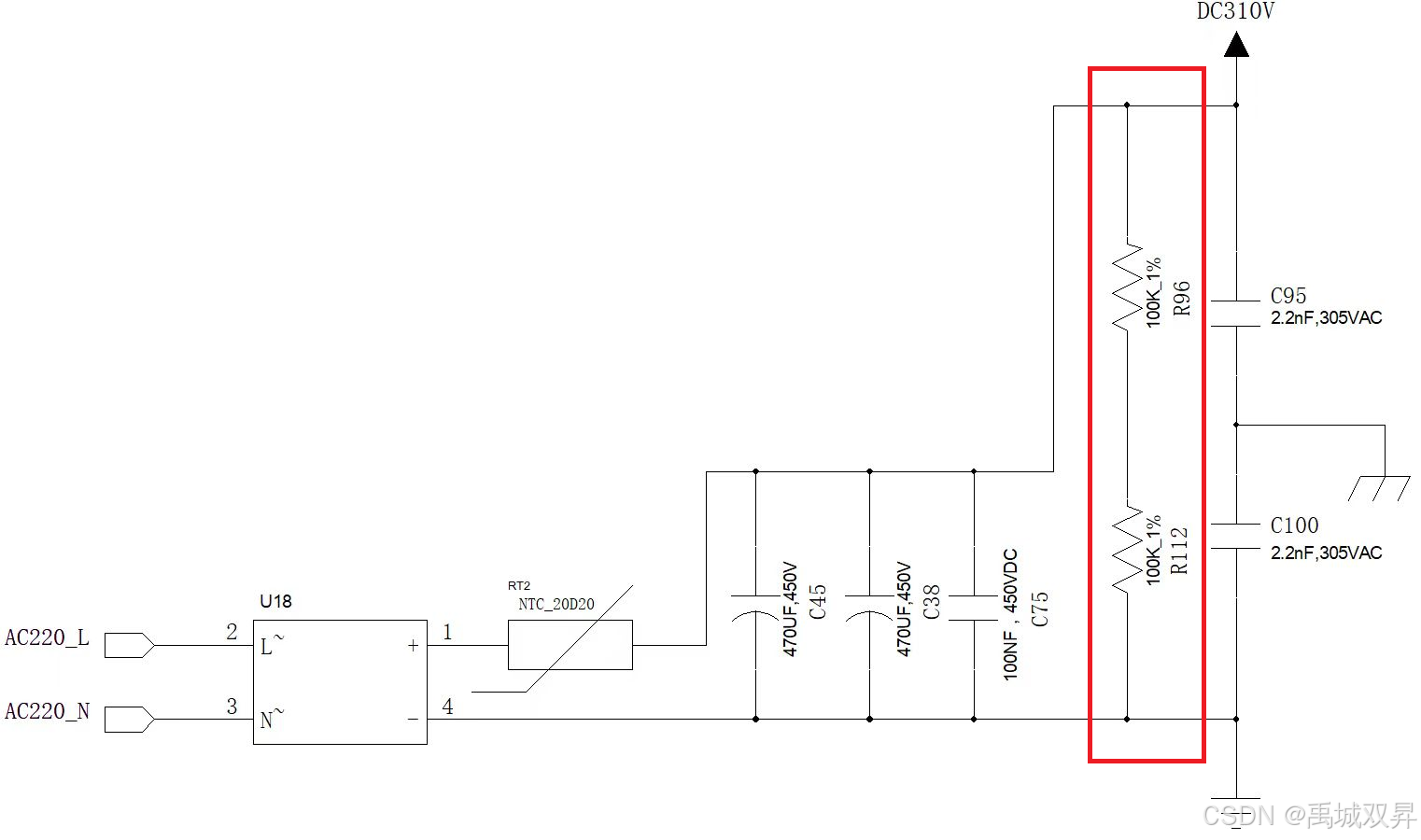

图5为常见的交流转直流电路，红框圈出的电阻用于断电时母线电容的剩余电量泄放。母线电压U为310V，泄放电阻总阻值200KΩ，两电阻的实际功耗为U2/R=0.48W<1W，满足额定功率要求，那么能否用一个2512封装1W的200K电阻替换两个100K电阻？

这时不要忽略电阻的耐电压参数。如图1列出的国巨电阻耐电压参数，其额定电压只有200V，小于母线电压310V，因此使用单颗200K电阻取代2颗100K电阻串联，是有风险的，甚至直接损坏。

四. 遗留问题

当电阻值较高的情况下，电阻的额定电压取额定功率反推出的电压值和电阻耐电压（极限电压）中的较小值。图1中给出国巨2512封装1W电阻的极限电压为500V，根据额定功率反推额定电压值，可得出额定电压U=447V。按照定义，2512封装1W的200K电阻的额定电压取较小值，也应该是447V，为什么规格书给出的额定电压为200V?
