前言

    上一篇我们已经实现了`class文件`的解析，今天开启新的征程，继续往下

运行时数据区

    折腾了这么久，现在可以进入核心的地方了——运行时数据区。这玩意，基本算是老生常谈了，面试时候经常聊到。一说到JVM模型，大家不会不加思索的说出来：堆栈。这些词都快听吐了，这里就不在污染大家的耳朵了。现在先把什么JVM规范扔到一旁，我们换个角度来聊这么问题。如果让你来设计JVM内存模型你会这么设计？

    让我来设计啊？那我就直接操作整个内存。什么堆栈，不熟！分配对象直接分配就行了。方法调用这么办？在内存里直接模拟出来一个公共的栈！所有方法统一往里压，执行完了弹出，简单粗暴、效率还高！嗯。效率确实是高，问题也有不少：

1. 内存这么回收？

2. 这个公共栈，多线程咋办？方法一多咋办，都挤在一个栈里面，出栈是不是还有等其他线程先出栈了才行

3. 还有也是关于多线程的问题。公共栈只有一个，线程安全谁来保证，开发吗？那开发指定是不干了。我就是个写代码的，你让我来研究编译原理、由JVM来保证线程安全吗？严格意义上来说，确实是。但是加锁的话，会严重削减性能

栈

    那这不对啊，这么多问题，不能硬上啊，得改改。3个问题中有两个和线程有关，那平时是如何解决线程安全问题的？锁？不合适，性能不好。那就谁也别争，每个线程一份吧。线程各自有一份问题不大，那线程中要有哪些结构？或者换一个问题：线程执行需要哪些东西才行

方法栈和局部变量表

    线程的执行本质上来说就是，方法的调用，而方法的调用必然设计到栈结构。好，方法栈有了。在细想一下，方法执行的过程中有可能传递参数，并且方法体也可以定义变量，这些变量要要存放到哪里？诶，这时候就需要有个数据结构用来存放这些变量了，这就是 局部变量表。那 局部变量表 应该是个什么样的数据结构呢？数组？链表？还是Map？看来看去，好像是Map更为合适一点，key是变量名，value是值。可以是可以，不过嘛，忽略了编译器的作用，要知道jvm解析的是Class文件，而不是Java文件，Class文件中涉及到访问局部变量，会提供索引，这样就没什么好纠结的了。那指定是数组了

     局部变量表 既然是个数组，那数组存放的元素应该是什么？无非就两种，基本类型，和对象。或者说，数字和对象，因为对于计算机来说什么Boolean类型，true啊、false的，真的不熟悉，编译时候统统用0、1来表示了

操作栈

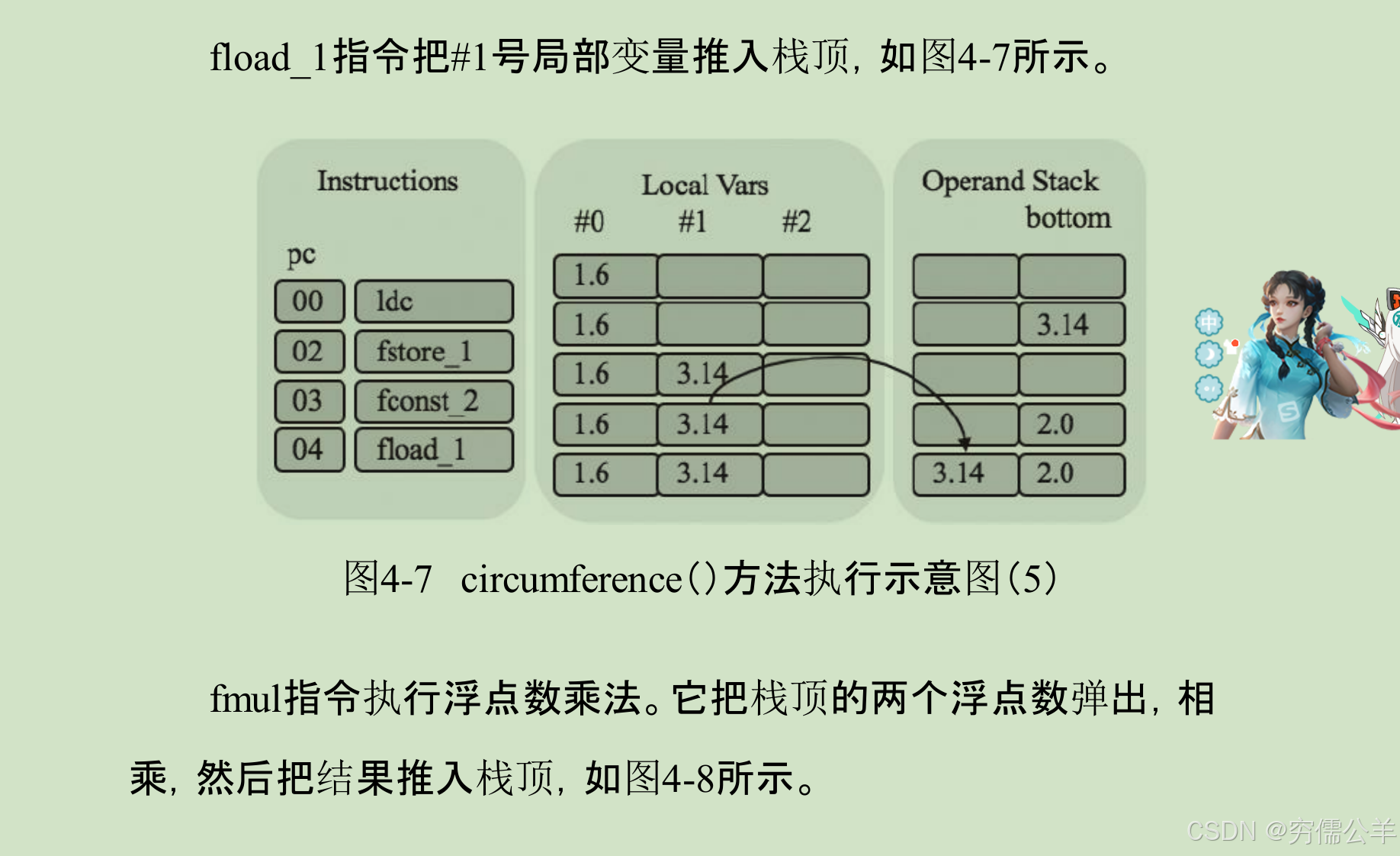

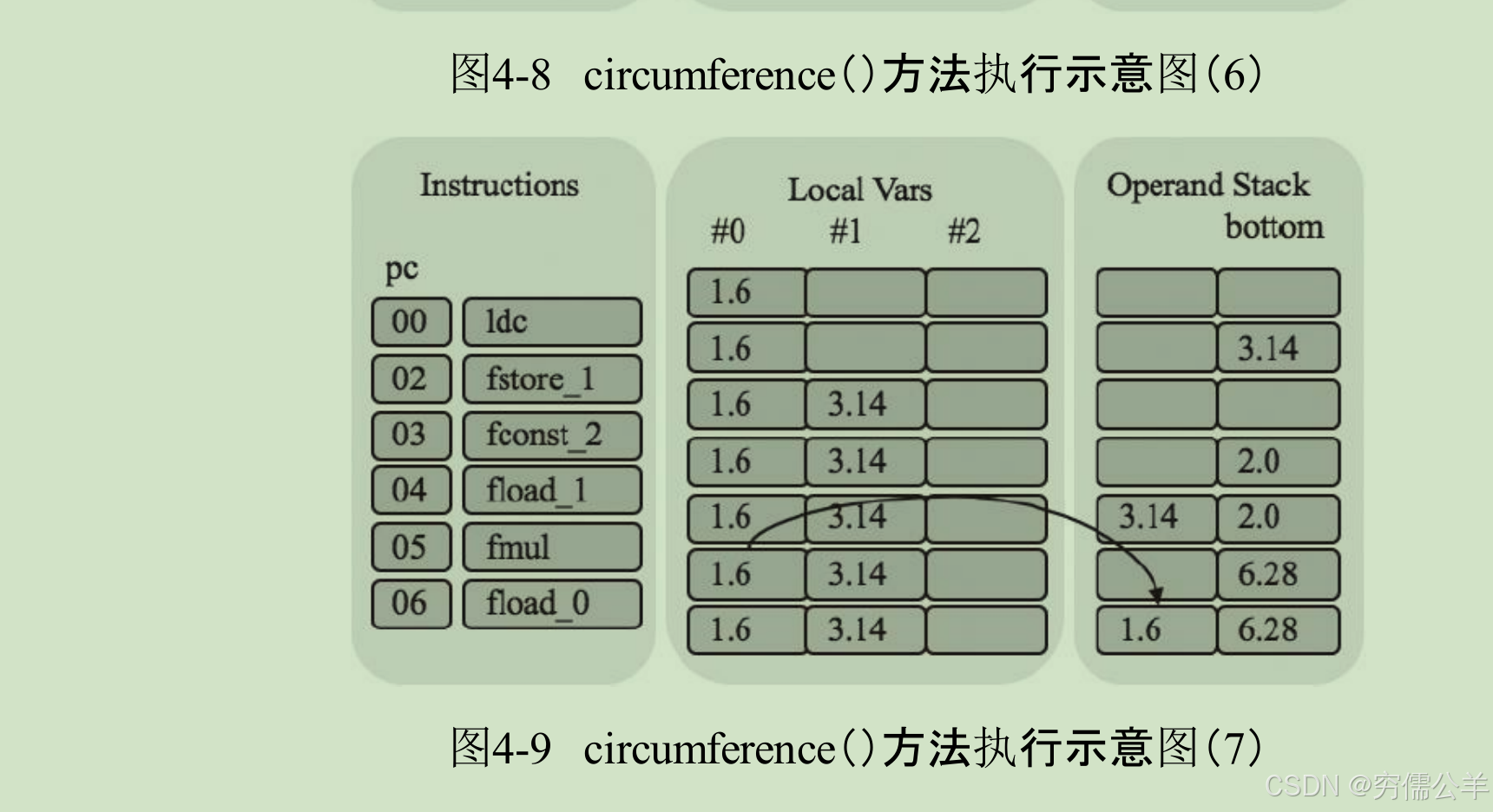

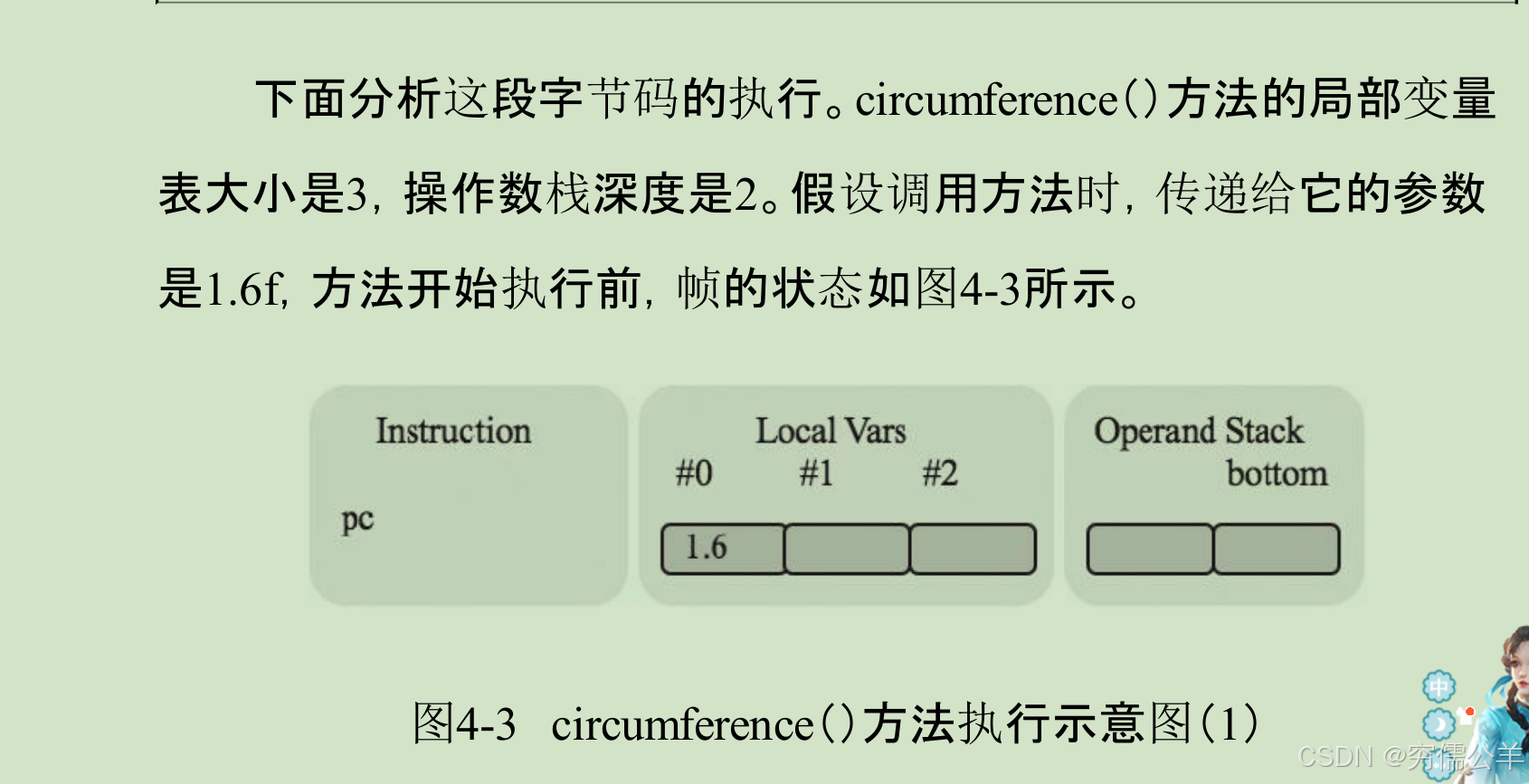

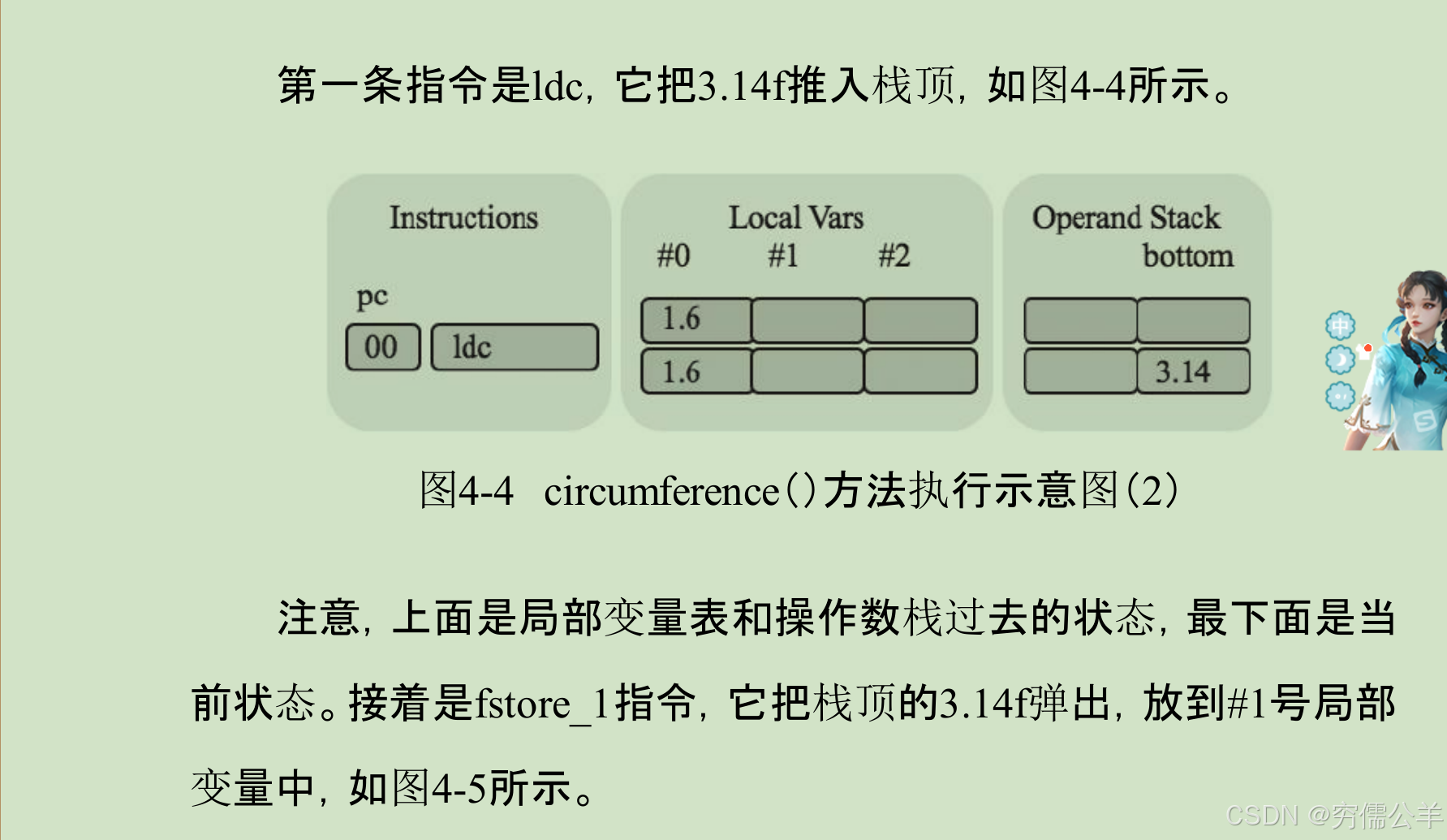

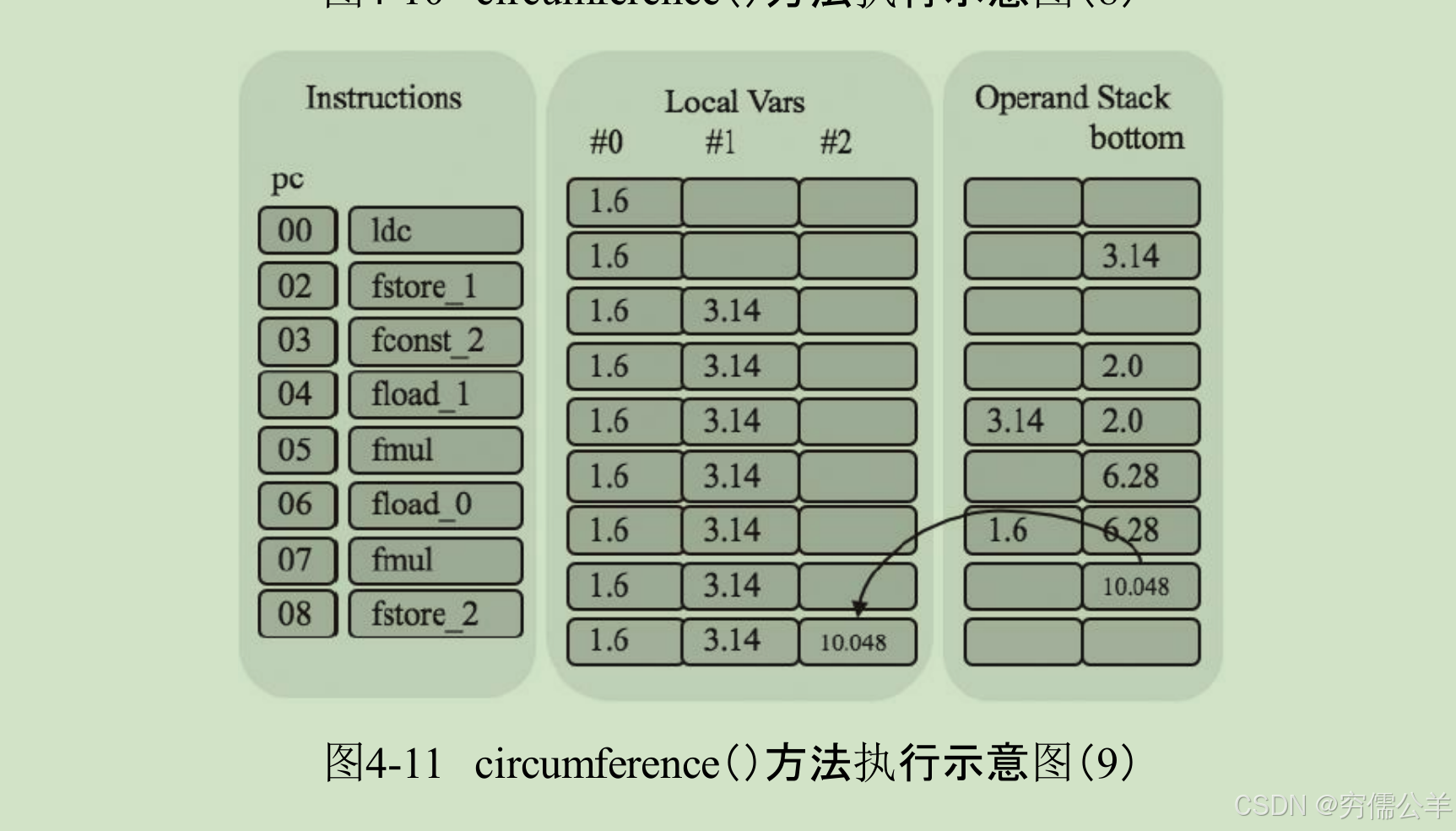

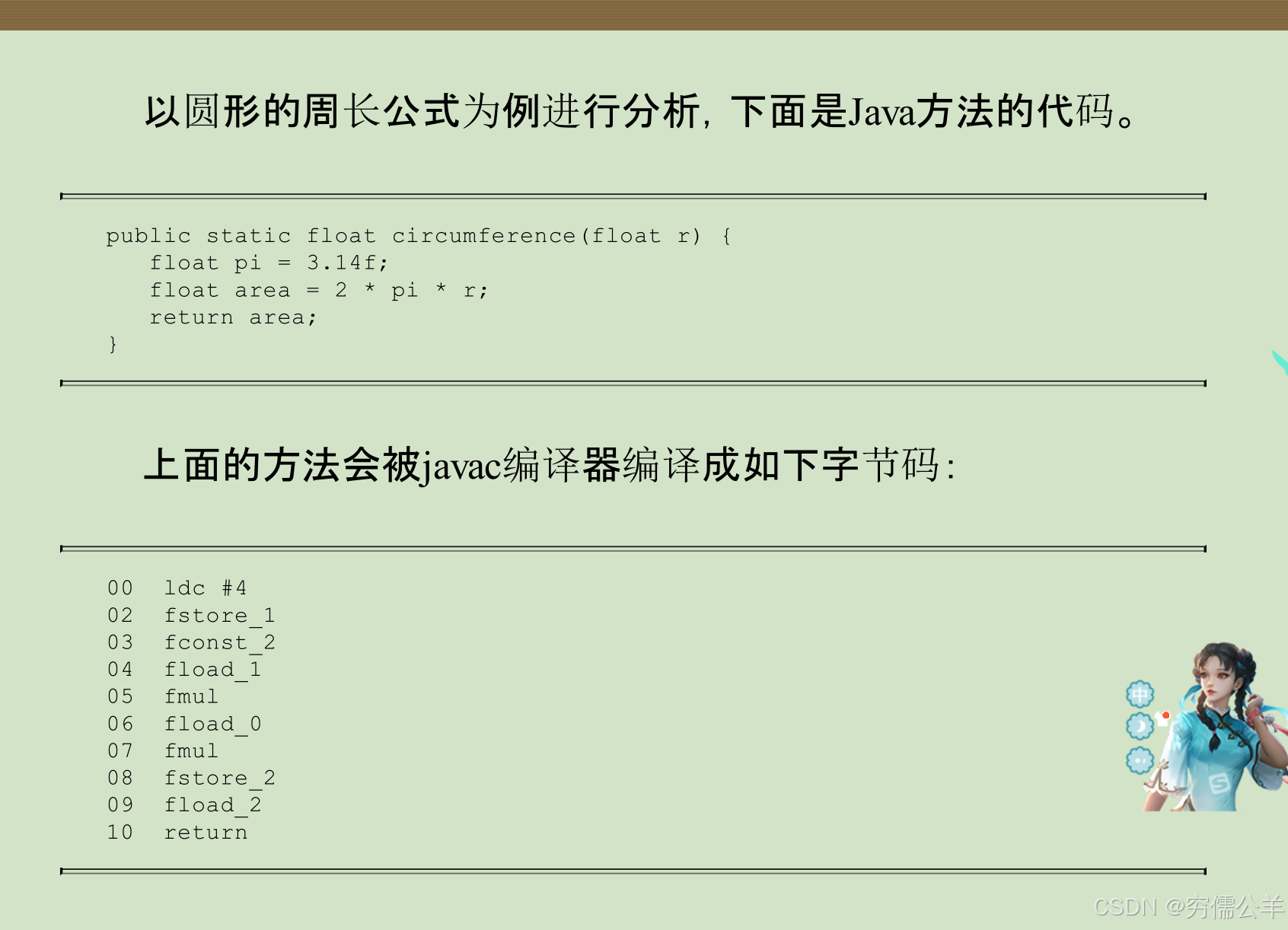

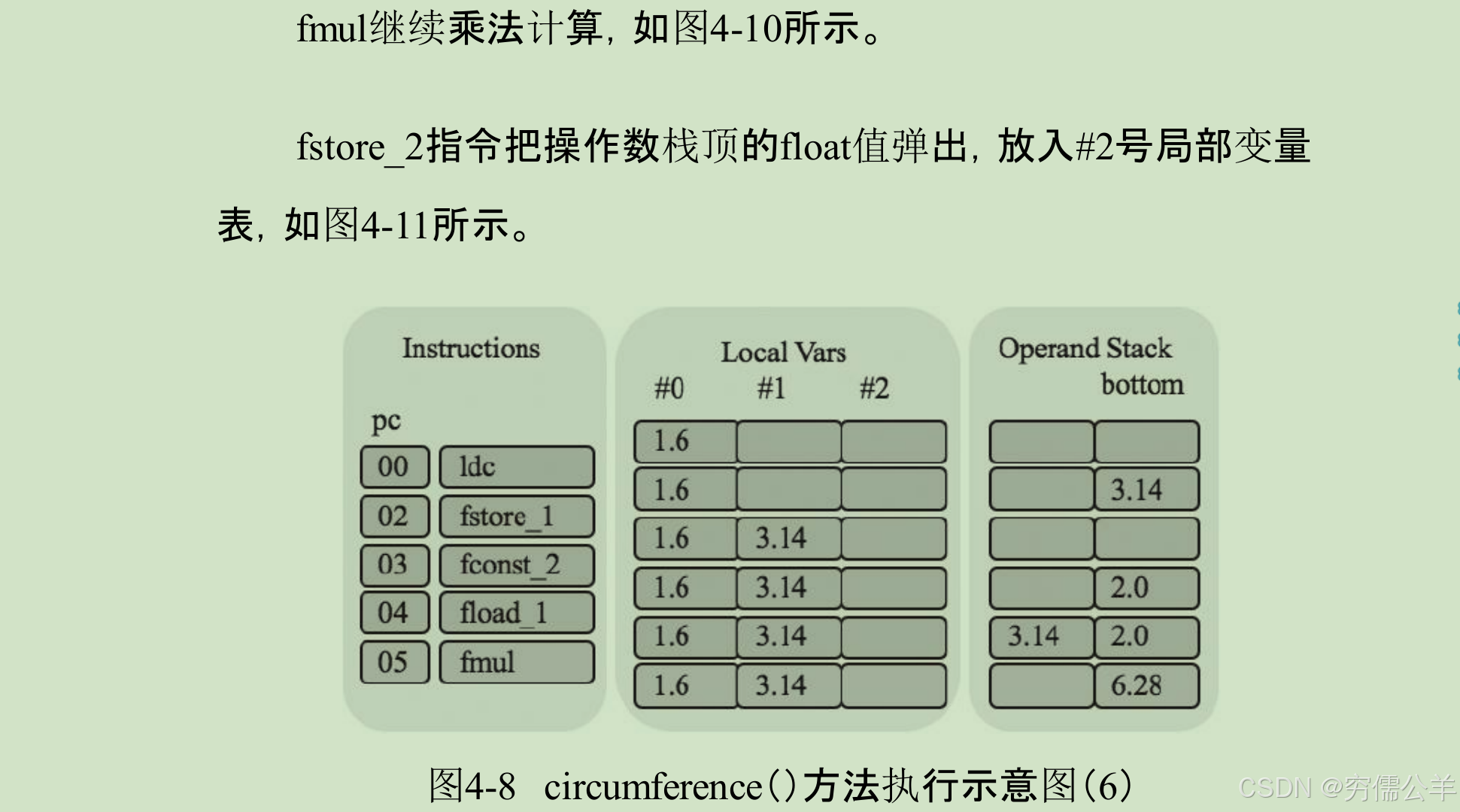

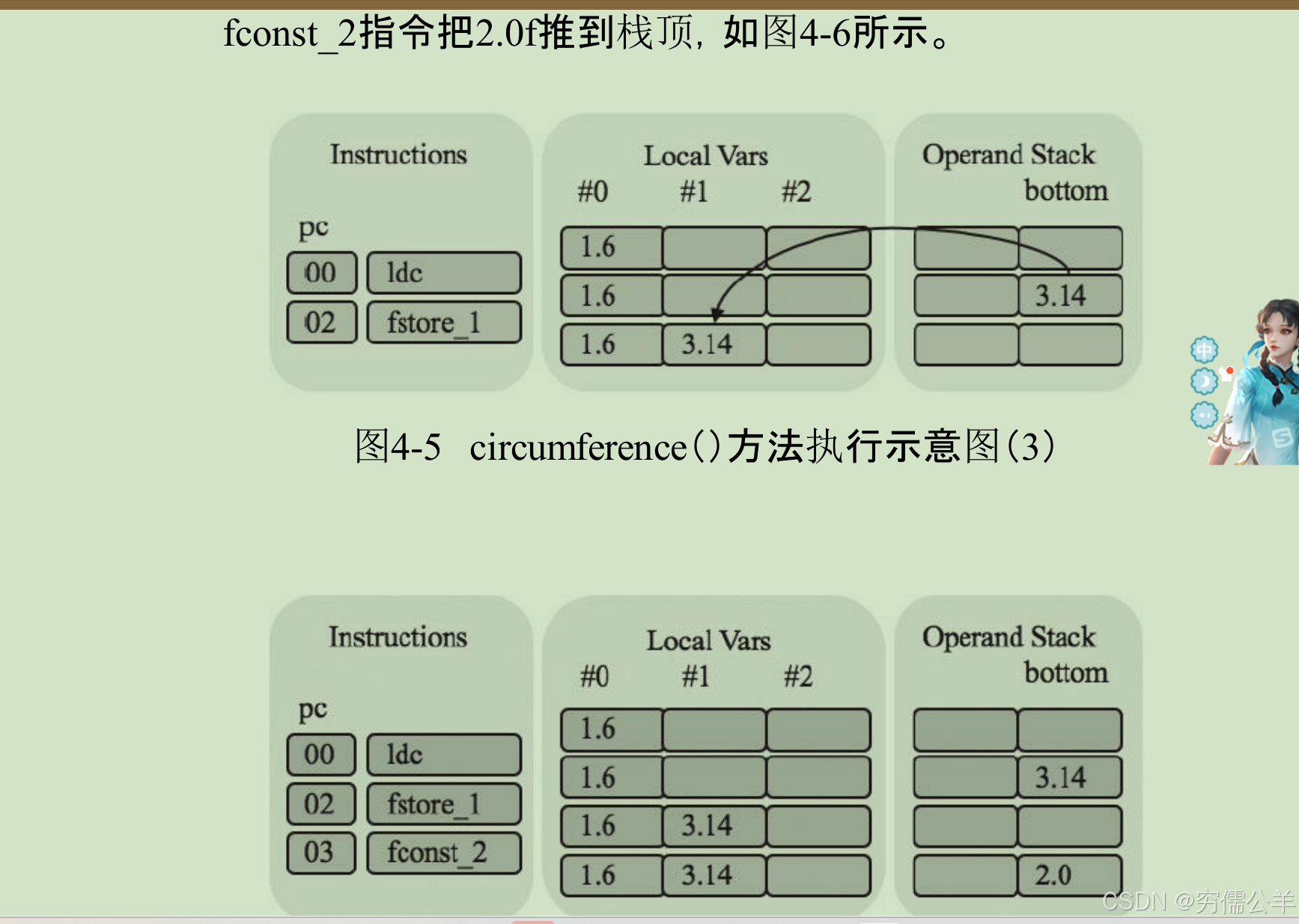

    方法中遇到的变量问题解决了。在考虑下，方法中还有那些情况。有可能还有涉及到一些运算，比如说int a = b + c之类的。这些要这么计算？我们现在可是在做jvm，可没有现成的东西去运算。说来也简单，还是栈。如果要深究的话，要涉及到 逆波兰表达式，不过我们有万能的编译器，他会帮我们优先级弄好，我们只需要根据指令，进行对应的操作就行了。这里《自己动手写java虚机机》书上有个例子。这里就直接引用了：

方法返回

    现在单个方法需要的东西基本准备妥当，那如果A方法调用了B方法，那么在B方法执行完成之后，A方法怎么回到原来执行的位置，这时候也需要保存执行到哪一行

pc计数器

    方法执行已经执行完成了，接下来在考虑下多线程的场景，多线程情况下，有可能发现线程上下文切换。这时候线程也需要保存执行到哪一行，方便后续调度

堆

    线程私有的内存区域基本已经定义完毕了，接下来就是公共区域——堆。堆这个区域没有明确的规定，可以连续，也可以不连续，给了实现这足够大的自由，主要问题在于内存管理这块。最简单的方式就是依托于Java本身的管理机制，这样我们啥也不用操心，不过嘛，这样子做对我们帮助不大，起不到一个学习的作用。还有就是自己实现一个算法了，既然本着学习的态度来做这个项目的，那就自己实现吧。现在先不涉及复杂的内容，只要有个堆来分配就行了

代码实现

    经过上面的分析，代码其实基本上就已经出来了。接下来进入实战环节

局部变量表

    局部变量表 就是一个数组，但是数组内的元素是主要包含对象和数字，那基本框架其实就已经出来了。先定义个基础类，然后分别实现。Slot代码如下：

@Setter
@Getter
public class Slot<T> {public T getVal() {return null;}public void setVal(T val) {}
}

再来就是两个实现了，一个是数字类型，虽说是数字类型，但是也分为很多：整型、长整型、浮点型。幸运的是，Java已经提供了公共父类，那就是Number类，这就好办了，我们直接利用他来实现。NumberSlot代码如下：

@Setter
@AllArgsConstructor
@NoArgsConstructor
public class NumberSlot extends Slot<Number> {private Number num;@Overridepublic Number getVal() {return num;}@Overridepublic void setVal(Number val) {this.num = val;}
}

说完数字类型，接下来就是对象了，对象那就更多了，不可以一一实现，只能考虑多态来实现。在Java中，我们都知道Object是所有对象的父类。为此，我们也定义个所有对象的起始类——JObject，他现在就是个空对象，什么都没有，就不贴代码了。有了这个起始类之后，引用类型也就出来了。RefSlot代码如下：

@NoArgsConstructor
@AllArgsConstructor
public class RefSlot extends Slot<JObject> {private JObject ref;@Overridepublic JObject getVal() {return this.ref;}@Overridepublic void setVal(JObject val) {this.ref = val;}
}

元素有了，局部变量表 也就出来了，新增LocalVars类，代码如下：

@Getter
public class LocalVars {private Slot[] slots;public LocalVars(int size) {slots = new Slot[size];}public Float getFloatVal(int index) {NumberSlot numberSlot = (NumberSlot) slots[index];return numberSlot.getVal().floatValue();}public void setFloatVal(int index, Float val) {slots[index] = new NumberSlot(val);}public Long getLongVal(int index) {NumberSlot numberSlot = (NumberSlot) slots[index];return numberSlot.getVal().longValue();}public void setLongVal(int index, long val) {slots[index] = new NumberSlot(val);slots[index + 1] = null;}//省略其他代码。。。
}

操作栈

    操作栈也比较简单，就一些出入栈的操作，我们可以借用Java自带的栈来实现，稍微封装下即可。OperandStack代码如下：

/*** 操作栈*/
@Getter
public class OperandStack {private int size;private Stack<Slot> stack;public OperandStack(int size) {if (size > 0) {stack = new Stack();}}public void pushInt(int val) {push(new NumberSlot(val));}public Integer popInt() {return ((Number) pop().getVal()).intValue();}//省略其他代码。。。
}

栈帧

    方法运行需要用到的元素基本差不多了，还剩下一个方法执行行数记录。把这些数据合起来就是 栈帧 了，也就是Jvm方法栈中的基本元素了。StackFrame代码如下：

@Getter
@Setter
@AllArgsConstructor
public class StackFrame {private LocalVars localVars;private OperandStack operandStack;private AtomicInteger returnAddress;public StackFrame(OperandStack stack, Integer maxLocals) {this.operandStack = stack;this.localVars = new LocalVars(maxLocals);this.returnAddress = new AtomicInteger(0);}public StackFrame(Integer maxStackSize, Integer maxLocals) {this.operandStack = new OperandStack(maxStackSize);this.localVars = new LocalVars(maxLocals);this.returnAddress = new AtomicInteger(0);}
}

方法栈

    栈帧 完成之后，就可以写 方法栈 了，方法栈 除了 栈帧，还需要对栈的深度、局部变量表的长度进行控制，毕竟内存不是无限的，不能随意使用。JvmStack代码如下：

package com.hqd.jjvm.rtda;import lombok.Getter;import java.util.Stack;/*** 虚拟机栈*/
@Getter
public class JvmStack extends Stack<StackFrame> {private Integer maxStackSize;private Integer maxLocalSize;private StackFrame top;public JvmStack(Integer maxStackSize,Integer maxLocalSize) {this.maxStackSize = maxStackSize;this.maxLocalSize = maxLocalSize;this.top = new StackFrame(new OperandStack(maxStackSize),maxLocalSize);this.push(top);}public Integer getLocalVarsIntVal(int index) {return this.getTop().getLocalVars().getIntVal(index);}//省略其他代码。。。
}

线程

    剩下还有个程序计数器，归属于线程底下。我们也把他提取出来，作为一个对象。JThread代码如下：

@Getter
@Setter
public class JThread {private AtomicInteger nextPc;private JvmStack jvmStack;public JThread( ) {this.nextPc = new AtomicInteger(0);this.jvmStack = new JvmStack(1024, 1024);}private void recordCurrentStackStatus(StackFrame newFrame) {/*** 记录当前方法返回地址*/getJvmStack().getTop().setReturnAddress(getNextPc());getJvmStack().push(newFrame);setNextPc(new AtomicInteger(-1));}
}

堆

    最后一个内存区域就是堆了，不过现在不需要什么复杂的算法，先创建出来一个byte[]组成的类就行了。JHeap代码如下：

@Data
public class JHeap {private byte[] heap;          // 模拟堆内存的字节数组private int heapSize;         // 堆大小private int top;/*** 简单的内存分配，返回分配起始地址* @param size 需要分配的字节数* @return 分配起始地址，-1表示内存不足*/public int allocate(int size) {if (top + size > heapSize) {return -1; // 堆内存不足}int allocAddress = top;top += size;return allocAddress;}
}

测试

    好了，搞定，现在测试一下今天的成果。最后对CmdCommand#startJVM方法进行改造。代码如下：

private void startJVM(CmdArgs cmdArgs) {ClasspathClassResource cp = new ClasspathClassResource(cmdArgs.getXJreOption(),cmdArgs.getCpOption());ClassParse parse = new ClassParse(cp);try {StackFrame sf = new StackFrame(100,100);testLocalVars(sf.getLocalVars());testOperandStack(sf.getOperandStack());} catch (Exception e) {e.printStackTrace();}}

testLocalVars方法代码如下：

public void testLocalVars(LocalVars vars) {vars.setIntVal(0, 100);vars.setIntVal(1, -100);vars.setLongVal(2, 2997924580L);vars.setLongVal(4, -2997924580L);vars.setFloatVal(6, 3.1415926F);vars.setDoubleVal(7, 2.71828182845);vars.setRefVal(9, null);System.out.println(vars.getIntVal(0));System.out.println(vars.getIntVal(1));System.out.println(vars.getLongVal(2));System.out.println(vars.getLongVal(4));System.out.println(vars.getFloatVal(6));System.out.println(vars.getDoubleVal(7));System.out.println(vars.getRefVal(9));}

testOperandStack方法代码如下：

public void testOperandStack(OperandStack ops) {ops.pushInt(100);ops.pushInt(-100);ops.pushLong(2997924580L);ops.pushLong(-2997924580L);ops.pushFloat(3.1415926F);ops.pushDouble(2.71828182845);ops.pushRef(null);System.out.println(ops.popRef());System.out.println(ops.popDouble());System.out.println(ops.popFloat());System.out.println(ops.popLong());System.out.println(ops.popLong());System.out.println(ops.popInt());System.out.println(ops.popInt());}

新增一个测试类，RuntimeDataTest代码如下：

public class RuntimeDataTest {public static void main(String[] args) {CmdCommand cmdCommand = new CmdCommand();cmdCommand.parseCmd(args);}
}

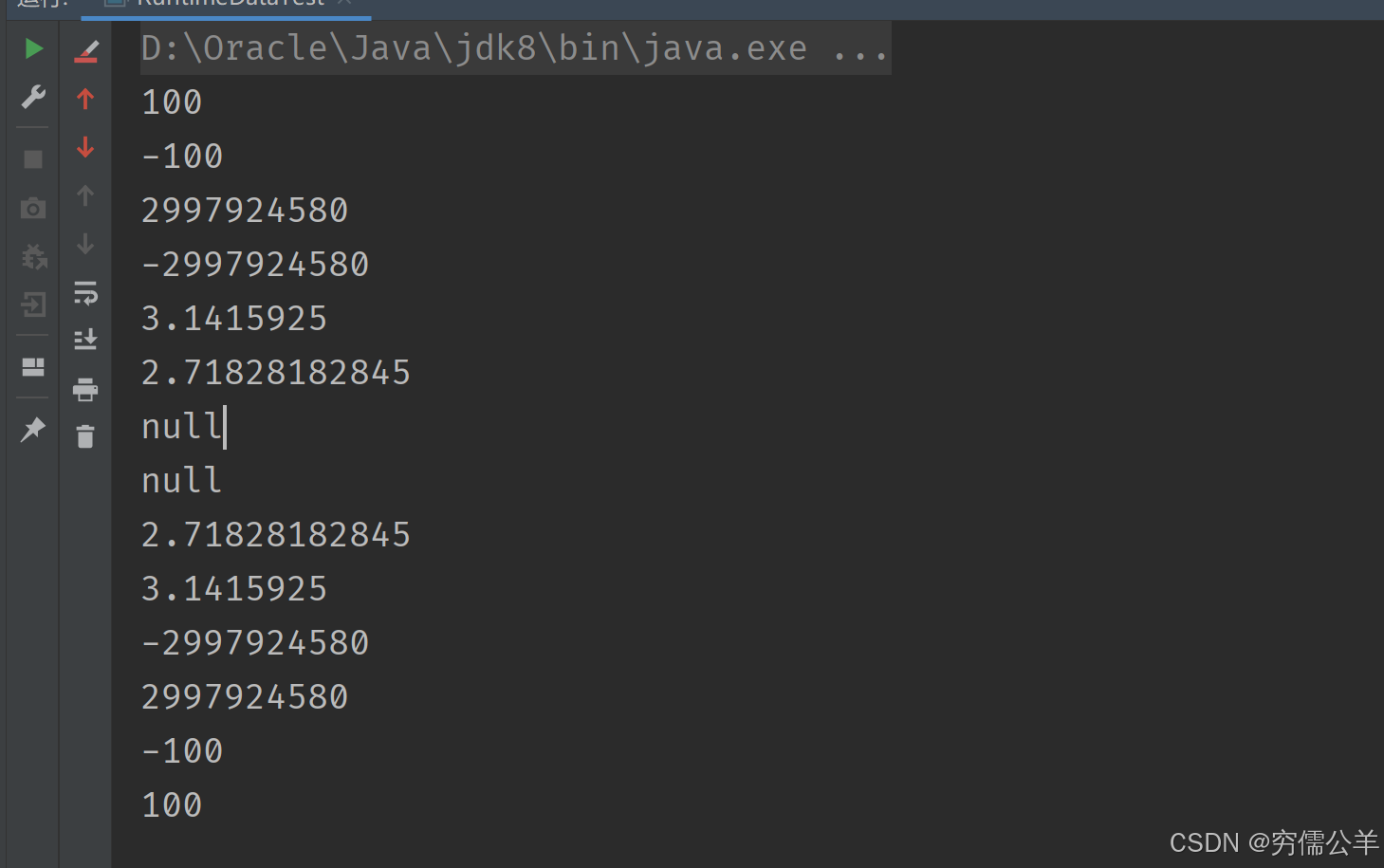

运行结果如下：

---

总结

    今天主要聊得是JVM内存结构，也是重点部分。初步实现了Thread、Stack、Frame、OperandStack和LocalVars等线程私有的运行时数据区
