光纤收发器上的指示灯各代表的含义

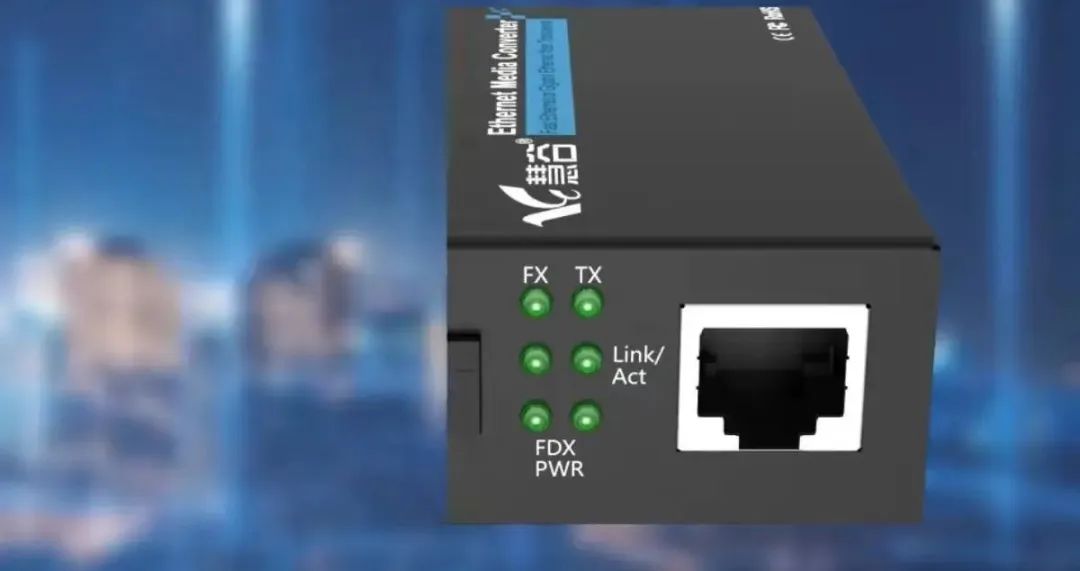

我先将一般的千兆收发器的外观图放在这,让大家了解.其他类型的收发器大同小异.其本上就是六颗类在上面.灯亮才正常,不亮就有问题了.若光纤有问题的话,左一列的上面两颗灯就不亮了.

FX/TX/LINK/FDX/POWER

 如果灯不亮就代表有问题了,

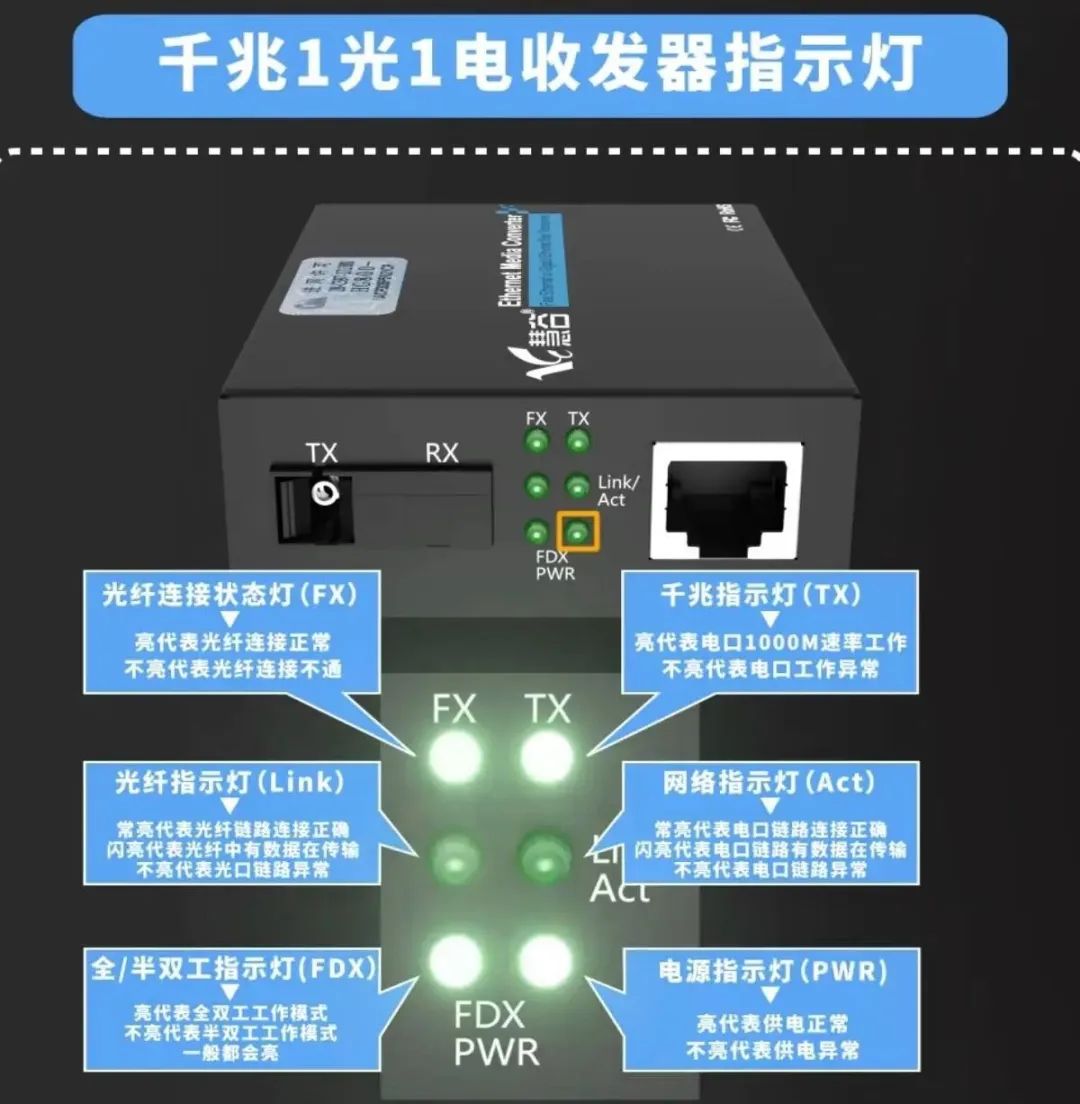

上面以千兆一光一电收发器为例

FX灯亮表示光纤连接正常,否则不正常了

TX灯亮千兆指示灯,亮表电口工作正常

二排左一灯亮代表光纤链路正确,闪亮代表有数据在传输,不亮则表示链路异常.

二排右一灯亮则表示电口链接正常,闪亮代表网线中有数据在传输,

三排左一灯亮则表示全双工作模式,否则为半双工工作模式.
